Einlaschige Rohrschellen – einteilige Rohrbefestigung mit Lasche
Einlaschige Rohrschellen ermöglichen die platzsparende Befestigung von Rohren, Leitungen, Kabeln und anderen runden Bauteilen über einen einzelnen Befestigungspunkt. Die einteilige Schelle umschließt das Bauteil und wird über die seitliche Lasche direkt an einer Wand, einem Träger, einem Maschinengehäuse oder einer anderen geeigneten Unterkonstruktion verschraubt.
Im Schellen-Shop finden Sie leichte und schwere einlaschige Rohrschellen in zahlreichen Größen und Werkstoffen – darunter DIN 1596, DIN 1592, DIN 5532 aus Aluminium sowie Befestigungsschellen nach DIN 72571. Je nach Ausführung stehen blanker oder verzinkter Stahl, Edelstahl V2A und V4A sowie Aluminium zur Verfügung.
Für die richtige Auswahl sind insbesondere Rohr-Außendurchmesser beziehungsweise Klemmbereich, Befestigungsloch, Materialstärke, Werkstoff und Bauform entscheidend. Viele Ausführungen erhalten Sie auch in kleinen Stückzahlen direkt ab Lager.
schwere Rohrschelle nach DIN 1592 – V2A Edelstahl (1.4301)
Rohr Schelle nach DIN 1592 Die schwere Rohr Schelle nach DIN 1592 zur Befestigung von Leitungen, Rohren, Masten und anderen Rundteilen. Sie ist sehr gut geeignet für eine Befestigung auf dem Boden oder Untergrund, an der Wand oder unter der Decke.
leichte Rohrschelle nach DIN 1596 – 19 / galvanisch verzinkt (zn)
Rohrschelle nach DIN 1596 Die leichte einlaschige Rohrschelle nach DIN 1596 dient der Befestigung und Montage von kleineren Rohren, leichten Masten, Leitungen und verschiedenen Rundteilen. Die Rohrschelle nach DIN 1596 ist geeignet für eine direkte Befestigung auf einem Untergrund, an einer Wand oder unter einer Decke.

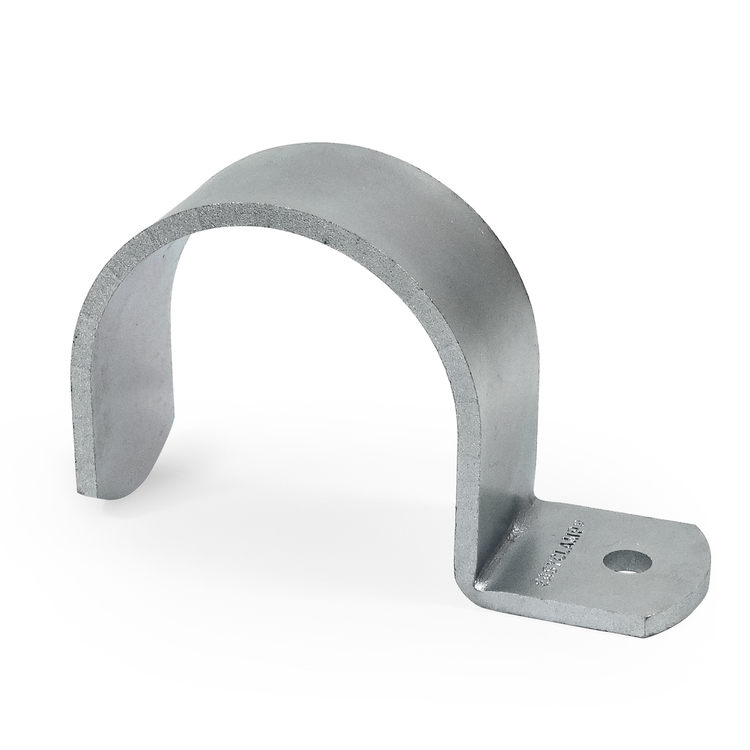

Sattelklamme / Rohrschelle für Rohrverbinder - Typ 100
Rohrverbinder Typ 100: Robuste Sattelklamme und Rohrschelle für sichere Fixierungen Verbinden Sie Holz, Kunststoff oder andere Plattenmaterialien sicher mit Ihrer Rohrkonstruktion: Die Sattelklemme Typ 100 (auch Rohrschelle oder Befestigungslasche genannt) ist die ideale Lösung für den Bau von Regalen, Tischen und Verkleidungen. Einfache Plattenbefestigung Dieser Rohrverbinder umschließt das Rohr halbseitig und bietet seitliche Laschen mit Bohrungen. Dadurch können Sie Plattenmaterial einfach und stabil auf das Rohr schrauben. Dies macht den Typ 100 unverzichtbar für: Möbelbau: Befestigung von Tischplatten oder Regalböden auf Rohrgestellen. Ladenbau: Anbringen von Displaywänden oder Werbeschildern. Ausbau: Fixierung von Verkleidungselementen. Rostfrei & Langlebig Qualität steht an erster Stelle: Unsere Stahl-Sattelklemmen sind elektrolytisch verzinkt. Diese Oberflächenbehandlung sorgt nicht nur für eine ansprechende, glänzende Optik (passend zu Alurohren oder verzinktem Stahl), sondern macht das Bauteil auch rostfrei und widerstandsfähig. Verfügbare Größen Wir bieten die Sattelklemme für alle gängigen Rohrdurchmesser an, vom kleinen Möbelrohr bis zur schweren Konstruktion: Ø 21,3 mm (½ Zoll) Ø 26,9 mm (¾ Zoll) Ø 33,7 mm (1 Zoll) Ø 42,4 mm (1 ¼ Zoll) Ø 48,3 mm (1 ½ Zoll) Ø 60,3 mm (2 Zoll) Ihre Vorteile auf einen Blick Funktional: Sichere Verbindung zwischen Rundrohr und flacher Platte. Optik: Sauberes Finish durch elektrolytische Verzinkung. Beständig: Rostfrei und langlebig. Vielseitig: Große Auswahl an Durchmessern bis 60,3 mm.
Rohrschelle einlaschig ähnl. DIN 1596 (9 mm), Sonderloch 8,5 mm, DISP
Rohrschelle einlaschig ähnl. DIN 1596 (9 mm) | Sonderloch 8,5 mm | DISP | Abverkauf Sichern Sie Leitungen, Kabel und dünne Rohre platzsparend und absolut zuverlässig. Diese hochwertige einlaschige Rohrschelle ist die perfekte Lösung für eine direkte und flache Montage im professionellen B2B-Maschinenbau, in der Fahrzeugtechnik sowie für präzise B2C-Heimwerkerprojekte. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich dieses Spezial-Befestigungselement zum absoluten Sonderpreis. Bei dieser Rohrschelle handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Einlaschige Konstruktion für enge Bauräume Die einlaschige Bauform nach dem Vorbild der DIN 1596 zeichnet sich durch ihre asymmetrische Form mit nur einem Befestigungspunkt aus. Dies ermöglicht eine extrem wandnahe Verlegung von 9 mm starken Rohren oder Leitungen an Maschinenkörpern, Blechen oder Wänden. Eine Besonderheit dieses Artikels ist die Sonderlochung mit einem Durchmesser von 8,5 mm. Diese großzügige Bohrung ist ideal für den Einsatz von kräftigen M8-Schrauben, was der Schelle trotz ihrer kompakten Maße einen enorm sicheren Halt verleiht. Maximaler Korrosionsschutz: Dickschichtpassiviert (DISP) Um auch anspruchsvollen Umgebungsbedingungen standzuhalten, ist die Stahlschelle mit einer modernen Dickschichtpassivierung (DISP) veredelt. Dieses hochwirksame Oberflächenverfahren bietet einen wesentlich besseren Korrosionsschutz als eine standardmäßige galvanische Verzinkung. Zudem ist die Beschichtung umweltfreundlich und frei von schädlichem Chrom(VI) (CrVI-frei) – ideal für den Einsatz in feuchten oder industriellen Bereichen. Technische Daten & Abmessungen Passend für Rohr-Ø: 9 mm Befestigungsloch: 8,5 mm (Sonderlochung, passend für z.B. M8-Schrauben) Ausführung: einlaschig (einseitige Befestigung) Oberfläche: dickschichtpassiviert (DISP) für erhöhten Korrosionsschutz Norm: ähnlich DIN 1596
Rohrschelle einlaschig UIC 803-30 (18 mm), Edelstahl A2
Rohrschelle einlaschig UIC 803-30 (18 mm) | Edelstahl A2 | Abverkauf Befestigen Sie Rohre, Leitungen und Kabelstränge platzsparend, wandnah und absolut rostfrei. Mit dieser massiven einlaschigen Rohrschelle bieten wir Ihnen eine hochbelastbare Lösung für den professionellen B2B-Anlagenbau, die Schienenfahrzeugtechnik sowie für anspruchsvolle B2C-Installationen im Außen- und Feuchtbereich. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich massive Edelstahl-Industriequalität zum absoluten Sonderpreis. Bei dieser Rohrschelle handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Einlaschige Konstruktion für beengte Bauräume Gefertigt nach den Vorgaben der UIC 803-30 und angelehnt an die bewährte DIN 1592, zeichnet sich diese Schelle durch ihre asymmetrische, einseitige Befestigung aus. Das ermöglicht eine extrem direkte und flache Verlegung von 18 mm starken Rohren an Wänden, Trägern oder Maschinenkörpern. Für eine sichere und kraftschlüssige Montage ist die Schelle mit einer 9 mm Lochung versehen, was den idealen Einsatz von kräftigen M8-Schrauben ermöglicht. Massives Bandmaß & Rostfreier Edelstahl A2 Besondere Stabilität erhält diese Befestigungsschelle durch ihr stark dimensioniertes Bandmaterial von 25 x 3 mm. In Kombination mit dem hochwertigen Edelstahl A2 (Werkstoffnummer 1.4301) ist die Schelle nicht nur mechanisch enorm belastbar, sondern bietet auch einen exzellenten Schutz gegen Korrosion und Witterungseinflüsse. Sie ist damit die erste Wahl für dauerhafte Installationen, die Feuchtigkeit oder Nässe ausgesetzt sind. Technische Daten & Abmessungen Passend für Rohr-Ø: 18 mm Ausführung: einlaschig (einseitige Befestigung) Bandbreite x Stärke: 25 x 3 mm Befestigungsloch: 9 mm (passend für z.B. M8-Schrauben) Werkstoff: Edelstahl A2 (1.4301) / rostfrei Normen: UIC 803-30 / ähnlich DIN 1592
Befestigungsschelle 1x12 DIN 72571 einlaschig, 5,8 mm Loch, Gelb verzinkt
Befestigungsschelle 1x12 DIN 72571 einlaschig | 5,8 mm Loch | Gelb verzinkt | Abverkauf Fixieren Sie Leitungen, Kabel und dünne Rohre platzsparend, flach und absolut sicher. Mit dieser kompakten Befestigungsschelle einlaschig erhalten Sie die optimale Lösung für enge Bauräume. Sie ist die ideale Wahl für den professionellen B2B-Fahrzeug- und Maschinenbau sowie für anspruchsvolle B2C-Heimwerker- und Restaurationsprojekte. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich bewährte Industriequalität zum absoluten Sonderpreis. Bei diesem Artikel handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Platzsparende Konstruktion für die wandnahe Montage Gefertigt nach strengen Vorgaben, zeichnet sich diese DIN 72571 Schelle durch ihre asymmetrische Form mit nur einem Befestigungspunkt aus. Dies ermöglicht eine extrem direkte und platzsparende Verlegung an Karosserieteilen, Blechen oder Maschinenwänden. Egal, ob Sie sie für starre Leitungen oder als passgenaue Kabelschelle 12mm einsetzen, sie umschließt das Bauteil sicher und fest. Für eine zügige und unkomplizierte Installation bietet diese Schelle 5,8mm Lochung den perfekten Durchlass für handelsübliche M5-Schrauben. C350 Gelbverzinkung: Bester Schutz & klassische Optik Hergestellt aus robustem Stahl, bietet diese Rohrschelle gelb verzinkt eine exzellente Beständigkeit gegen Korrosion und widrige Umwelteinflüsse. Dank ihrer charakteristischen gelb-irisierenden (C350) Oberfläche erfüllt sie nicht nur höchste technische Ansprüche, sondern besticht auch optisch. Deshalb ist sie als authentische Halteschelle Oldtimer bei der originalgetreuen Restauration von klassischen Fahrzeugen, Youngtimern oder historischen Industrieanlagen enorm gefragt. Technische Daten & Abmessungen Ausführung: einlaschig (für 1 Leitung) Passend für Rohr-/Kabel-Ø: 12 mm Befestigungsloch: 5,8 mm (ideal für M5-Schrauben) Werkstoff: Stahl Oberfläche: galvanisch gelb verzinkt (C350) Norm: DIN 72571
Befestigungsschelle BSL nach DIN 72571 für 1 Leitung – 20 / galvanisch verzinkt (DISP)
Befestigungsschelle DIN 72571 Die leichte Befestigungsschelle BSL nach DIN 72571 dient der Befestigung von Rohren, Leitungen, Kabeln und Kabelbäumen. Eine schnelle Befestigungslösung für Handwerker und Hobby.
leichte Rohrschelle nach DIN 1596, Gelb verzinkt – 49 (1 1/2")
Rohrschelle nach DIN 1596 Die leichte einlaschige Rohrschelle nach DIN 1596 dient der Befestigung und Montage von kleineren Rohren, leichten Masten, Leitungen und verschiedenen Rundteilen. Die Rohrschelle nach DIN 1596 ist geeignet für eine direkte Befestigung auf einem Untergrund, an einer Wand oder unter einer Decke.
Befestigungsschelle BSL nach DIN 72571 für 2 Leitungen – 4 / galvanisch verzinkt (DISP)
Befestigungsschelle BSL nach DIN 72571 Die leichte Befestigungsschelle BSL nach DIN 72571 dient zur Befestigung von verschiedenen Kabeln, Leitungen oder leichten Rohren. Der Durchmesser ist zwischen 4 mm und 15 mm wählbar.
Befestigungsschelle BSN Art. 5200, Stahl verzinkt – 18
Befestigungsschelle BSN Art. 5200 Die Befestigungsschelle BSN Art. 5200 aus verzinkten Stahl dient der Befestigung von Kabeln, Kabelbäumen und Leitungen. Der Durchmesser für Befestigungsschelle BSN Art. 5200 ist zwischen 8 mm und 27 mm (3/4") wählbar.
Rohrschelle nach DIN 5532 aus Aluminium, einlaschig – 7 - 9
Rohrschelle aus Aluminium nach DIN 5532 Die Rohrschelle aus Aluminium nach DIN 5532 für eine Leitung zur Zugentlastung. Die Schelle wurde mit einem Klemmspalt konzipiert, für eine gute Anzugsmöglichkeit. Die Rohrschelle aus Aluminium ist einlaschig und für Durchmesser von 7 mm bis zu 71 mm geeignet.
NORMAFIX® Befestigungsschelle BSS Typ 530, Stahl verzinkt – 10
Befestigungsschelle BSS Typ 530 Die NORMAFIX® BSS Befestigungsschelle vom Typ 530 dient der Befestigung von diversen Kabeln, Rohren und Leitungen für eine schnelle und einfache Lösung. Die Befestigungsschellen vom Typ 530 sind eine kostengünstige und zuverlässige Lösung für industrielle, gewerbliche und private Anwendung. Die Befestigungsschelle vom Typ 530 ist für Durchmesser von 10 mm bis zu 43 mm (1 3/4") geeignet.

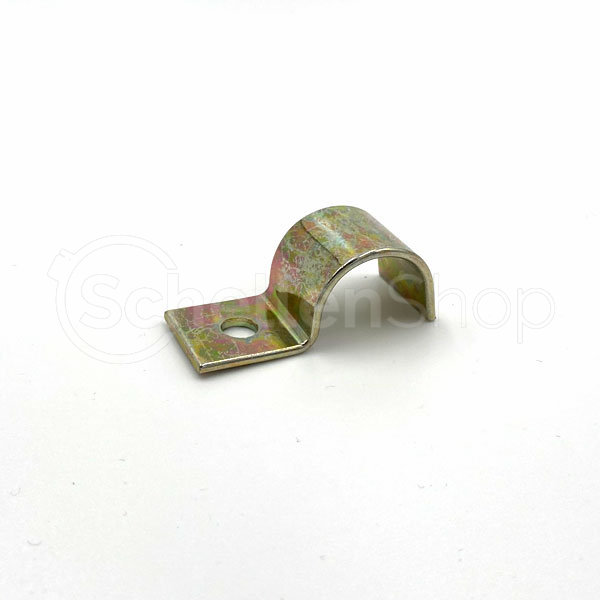

Befestigungsschelle BSN Art. 5200, Gelb verzinkt – 13
Befestigungsschelle BSN Art. 5200 Die Befestigungsschelle BSN Art. 5200 aus verzinkten Stahl dient der Befestigung von Kabeln, Kabelbäumen und Leitungen. Der Durchmesser für Befestigungsschelle BSN Art. 5200 ist zwischen 8 mm und 27 mm (3/4") wählbar.

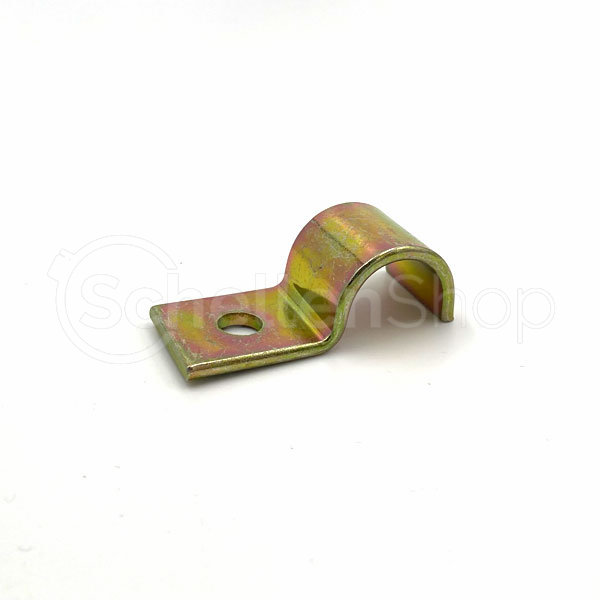

NORMAFIX® Befestigungsschelle BSS Typ 530, Gelb verzinkt – 19
Befestigungsschelle BSS Typ 530, gelb verzinkt Die NORMAFIX® BSS Befestigungsschelle vom Typ 530 dient der Befestigung von diversen Kabeln, Rohren und Leitungen für eine schnelle und einfache Lösung. Die Befestigungsschellen vom Typ 530 sind eine kostengünstige und zuverlässige Lösung für industrielle, gewerbliche und private Anwendung. Die Befestigungsschelle vom Typ 530 ist für Durchmesser von 10 mm bis zu 43 mm (1 1/4") geeignet.
- Welche einlaschige Rohrschelle passt?
- Leichte Rohrschellen nach DIN 1596
- Schwere Rohrschellen nach DIN 1592
- Aluminium-Rohrschellen nach DIN 5532
- Befestigungsschellen nach DIN 72571
- Befestigungsloch richtig auswählen
- Stahl, Edelstahl oder Aluminium?
- Rohrdurchmesser & Klemmbereich
- Einlaschig, zweilaschig oder zweiteilig?
- Häufige Fragen
Welche einlaschige Rohrschelle passt zu Ihrer Anwendung?
Einlaschige Rohrschellen gibt es in sehr unterschiedlichen Bauformen. Eine leichte DIN-1596-Schelle für eine kleine Leitung erfüllt beispielsweise eine andere Aufgabe als eine massive DIN-1592-Schelle mit breitem Flachstahlquerschnitt.
Für die Auswahl sollten Sie deshalb zunächst folgende Punkte prüfen:
- Außendurchmesser des Rohres beziehungsweise der Leitung
- gewünschte leichte oder schwere Bauform
- Durchmesser des Befestigungslochs
- verwendete Befestigungsschraube
- Werkstoff und Korrosionsschutz
- Materialbreite und Materialstärke
- Umgebungsbedingungen
- gegebenenfalls erforderliche Norm oder Bauform
Der Schellen-Shop bietet dafür ein breites Spektrum von kompakten Befestigungsschellen für Kabel und kleine Leitungen bis zu massiven Flachstahl-Rohrschellen für größere Rundteile.
Leichte einlaschige Rohrschellen nach DIN 1596
Die Rohrschelle nach DIN 1596 gehört zu den klassischen leichten einlaschigen Rohrschellen. Sie eignet sich zur Befestigung kleinerer Rohre, Leitungen, leichter Masten und anderer Rundteile.
Die Schelle wird über eine einzelne seitliche Lasche direkt auf dem Untergrund befestigt. Dadurch eignet sich diese Bauform besonders für eine platzsparende und vergleichsweise wandnahe Installation.
Je nach Variante stehen unterschiedliche Rohrdurchmesser, Lochgrößen und Oberflächen zur Verfügung.
Im Schellen-Shop finden Sie neben galvanisch verzinkten Standardausführungen beispielsweise auch gelb verzinkte Varianten und Sonderausführungen mit abweichender Lochung.
Zur leichten Rohrschelle nach DIN 1596.
Schwere Rohrschellen nach DIN 1592
Wenn eine massivere einteilige Befestigungsschelle benötigt wird, ist die schwere Rohrschelle nach DIN 1592 die passendere Bauform.
Sie dient unter anderem zur Befestigung von:
- Rohrleitungen
- Masten
- Leitungen
- anderen Rundteilen
und kann abhängig von der Konstruktion auf dem Boden beziehungsweise Untergrund, an Wänden oder unter Decken montiert werden.
DIN-1592-Ausführungen unterscheiden sich insbesondere durch größere Materialquerschnitte und eine robustere Bauform von leichteren DIN-1596-Schellen.
Je nach Produktvariante finden Sie beispielsweise blanken Stahl, verzinkte Ausführungen sowie Edelstahl.
Zur schweren Rohrschelle nach DIN 1592.
DIN 1592 oder DIN 1596 – welcher Typ ist richtig?
| Kriterium | DIN 1596 | DIN 1592 |
|---|---|---|
| Bauform | leichte Rohrschelle | schwere Rohrschelle |
| Befestigung | einlaschig | einlaschig |
| Typischer Einsatz | kleinere Rohre und Leitungen | robustere Rohr- und Rundteilbefestigung |
| Materialquerschnitt | vergleichsweise leichter | massiver ausgeführt |
| Auswahl | nach Rohr-Ø, Lochung und Werkstoff | nach Rohr-Ø, Lochung, Bandmaß und Werkstoff |
Die Norm allein ersetzt keine technische Auslegung. Welche Schelle geeignet ist, hängt zusätzlich von Befestigungsuntergrund, mechanischer Belastung und Umgebungsbedingungen ab.
Einlaschige Rohrschellen aus Aluminium nach DIN 5532
Für Anwendungen, bei denen ein geringes Gewicht gefragt ist, finden Sie einlaschige Rohrschellen nach DIN 5532 aus Aluminium.
Diese Schellen besitzen einen Klemmspalt und können dadurch beim Verschrauben an den vorgesehenen Rohr- beziehungsweise Leitungsdurchmesser angezogen werden.
Im aktuellen Sortiment stehen DIN-5532-Aluminiumschellen für Klemmbereiche von kleinen Leitungen bis zu größeren Rohrdurchmessern zur Verfügung.
Aluminium bietet gegenüber Stahl insbesondere ein geringeres Gewicht. Ob der Werkstoff hinsichtlich Festigkeit, Korrosion und Umgebung geeignet ist, muss jedoch für die jeweilige Anwendung beurteilt werden.
Befestigungsschellen nach DIN 72571 für Leitungen & Kabel
Zur Kategorie gehören außerdem leichte Befestigungsschellen nach DIN 72571. Diese Bauform wird insbesondere für Rohre, Leitungen, Kabel und Kabelbäume eingesetzt.
Die kompakte einlaschige Ausführung eignet sich beispielsweise für:
- Fahrzeugbau
- Maschinenbau
- Schaltschrank- und Gerätebau
- Kabel- und Leitungsführung
- Restaurierung von Fahrzeugen und Maschinen
Je nach Ausführung stehen unterschiedliche Lochungen und Oberflächen zur Verfügung – beispielsweise dickschichtpassiviert, galvanisch verzinkt oder gelb verzinkt.
Befestigungsloch passend zur Schraube auswählen
Neben dem Rohrdurchmesser ist bei einlaschigen Schellen besonders das Befestigungsloch entscheidend.
Im aktuellen Sortiment finden Sie beispielsweise Lochdurchmesser für Befestigungen von ungefähr:
- 4,8 mm – etwa für M4
- 5,8 mm – etwa für M5
- 6,6 bis 7,0 mm – etwa für M6
- 8,4 bis 9,0 mm – etwa für M8
- 11 mm – etwa für M10
- 14 mm – etwa für M12
- 18 mm – etwa für M16
Die Zuordnung ist als Auswahlhilfe zu verstehen. Maßgeblich sind die konkrete Schellengeometrie, Schraubenabmessung und die geplante Konstruktion.
Bei Sonderausführungen können bewusst abweichende Lochgrößen eingesetzt werden – beispielsweise eine einlaschige Schelle mit 8,5-mm-Sonderlochung.
Rohrschellen aus Stahl, Edelstahl oder Aluminium
Die Werkstoffauswahl richtet sich vor allem nach mechanischer Beanspruchung, Korrosionsanforderungen, Gewicht und Einsatzumgebung.
Stahl blank
Blanker Stahl wie S235JR eignet sich insbesondere für konstruktive Anwendungen und Weiterverarbeitung. Ohne zusätzlichen Oberflächenschutz ist blanker Stahl jedoch korrosionsanfällig.
Galvanisch verzinkter Stahl
Eine galvanische Verzinkung bietet einen Korrosionsschutz für viele trockene bis mäßig beanspruchte Umgebungen. Im Sortiment finden Sie klassische verzinkte sowie spezielle passivierte beziehungsweise gelb verzinkte Varianten.
Edelstahl V2A / 1.4301
V2A ist korrosionsbeständiger als ungeschützter Stahl und eignet sich für zahlreiche industrielle und feuchte Umgebungen.
Edelstahl V4A / 1.4571
V4A bietet gegenüber V2A eine höhere Korrosionsbeständigkeit und kann für anspruchsvollere Umgebungsbedingungen sinnvoll sein.
Aluminium
Aluminium besitzt ein geringes Eigengewicht und wird unter anderem bei Rohrschellen nach DIN 5532 eingesetzt.
Auch bei Edelstahl und Aluminium sollte die konkrete Beständigkeit gegenüber der vorhandenen Atmosphäre beziehungsweise Chemikalien anwendungsbezogen geprüft werden.
Materialabmessung – Breite & Stärke beachten
Die einlaschigen Rohrschellen unterscheiden sich deutlich hinsichtlich ihres Materialquerschnitts. Im aktuellen Sortiment finden Sie beispielsweise Band- beziehungsweise Flachstahlabmessungen von:
- 10 × 1 mm
- 12 × 1,5 mm
- 16 × 2 mm
- 20 × 2 mm
- 20 × 3 mm
- 25 × 3 mm
- 30 × 3 mm
- 30 × 5 mm
- 40 × 4 mm
- 40 × 5 mm
- 40 × 8 mm
Ein größerer Materialquerschnitt bedeutet jedoch nicht automatisch, dass eine Schelle für jede höhere Last geeignet ist. Die Belastbarkeit hängt von der kompletten Konstruktion, Werkstoff, Geometrie, Verschraubung und Einbausituation ab.
Rohrdurchmesser & Klemmbereich richtig bestimmen
Für die Auswahl ist grundsätzlich der tatsächliche Außendurchmesser des Rohres, Kabels oder der Leitung maßgeblich.
Fester Durchmesser
Viele DIN-1592- und DIN-1596-Schellen werden für einen definierten Außendurchmesser angeboten.
Klemmbereich
Andere Bauformen – beispielsweise bestimmte Aluminium-Rohrschellen – decken einen Klemmbereich ab. Der tatsächliche Außendurchmesser muss innerhalb dieses Bereichs liegen.
Verlassen Sie sich bei Rohrsystemen nicht ausschließlich auf DN- oder Zollbezeichnungen, da diese nicht automatisch dem tatsächlichen Rohr-Außendurchmesser entsprechen.
Einlaschig, zweilaschig oder zweiteilig?
Die richtige Bauform hängt davon ab, wie das Rohr an der Konstruktion befestigt werden soll.
Einlaschige Rohrschelle
Eine Lasche und damit ein Befestigungspunkt. Besonders platzsparend und für wandnahe beziehungsweise kompakte Installationen geeignet.
Zweilaschige Rohrschelle
Die Rohrschelle besitzt auf beiden Seiten Befestigungslaschen. Dadurch stehen zwei Befestigungspunkte zur Verfügung.
Einteilige Rohrschellen mit zwei Laschen ansehen.
Zweiteilige Rohrschelle
Die Schelle besteht aus Ober- und Unterteil und wird um das Rohr verschraubt. Diese Bauform wird unter anderem für schwere beziehungsweise konstruktive Rohrbefestigungen eingesetzt.
Zweiteilige Rohrschellen ansehen.
Weitere Rohrbefestigungen vergleichen
- Rohrschellen aus Flachstahl
- Einteilige Rohrschellen mit zwei Laschen
- Zweiteilige Rohrschellen
- Rohrschellen nach DIN 3016
- Rundstahlbügel & Rohrbügel
Einlaschige Rohrschellen und Befestigungsschellen erhalten Sie im Schellen-Shop auch in kleinen Mengen. Bei Fragen zu Rohrdurchmesser, Lochgröße, Norm oder Werkstoff unterstützen wir Sie gerne bei der technischen Auswahl – sowohl für industrielle Anwendungen als auch für private Projekte.
Häufige Fragen zu einlaschigen Rohrschellen
Was ist eine einlaschige Rohrschelle?
Eine einlaschige Rohrschelle ist eine einteilige Befestigungsschelle mit nur einer seitlichen Befestigungslasche. Sie umschließt das Rohr beziehungsweise die Leitung und wird über einen einzelnen Befestigungspunkt an der Unterkonstruktion montiert.
Was ist der Unterschied zwischen DIN 1592 und DIN 1596?
DIN-1596-Rohrschellen sind als leichtere einlaschige Befestigungsschellen ausgeführt. DIN-1592-Rohrschellen sind massiver beziehungsweise schwerer konstruiert und werden für robustere Rohr- und Rundteilbefestigungen eingesetzt.
Wie finde ich die richtige Rohrschellengröße?
Messen beziehungsweise prüfen Sie den tatsächlichen Außendurchmesser des Rohres oder der Leitung. Dieser muss zum angegebenen Durchmesser beziehungsweise innerhalb des Klemmbereichs der Schelle liegen.
Welches Befestigungsloch benötige ich?
Das Befestigungsloch muss zur vorgesehenen Schraube und Konstruktion passen. Im Sortiment finden Sie je nach Schelle Lochgrößen von etwa 4,8 mm bis 18 mm sowie einzelne Sonderlochungen.
Gibt es einlaschige Rohrschellen aus Edelstahl?
Ja. Im Schellen-Shop finden Sie je nach Bauform einlaschige Rohrschellen aus Edelstahl V2A beziehungsweise V4A.
Gibt es einlaschige Rohrschellen aus Aluminium?
Ja. Ein Beispiel sind einlaschige Rohrschellen nach DIN 5532 aus Aluminium. Sie sind besonders interessant, wenn eine leichte Rohrbefestigung benötigt wird.
Welche Rohrschelle eignet sich für kleine Leitungen und Kabel?
Für kleine Leitungen und Kabel können beispielsweise leichte DIN-1596-Schellen, DIN-72571-Befestigungsschellen oder andere kompakte Befestigungsschellen geeignet sein. Die Auswahl hängt von Durchmesser, Montageart und Anwendung ab.
Was bedeutet DISP bei einer Rohrschelle?
DISP bezeichnet eine Dickschichtpassivierung einer verzinkten Stahloberfläche. Die genaue Oberflächenausführung und deren Eignung sollte anhand der jeweiligen Produktspezifikation geprüft werden.
Was ist der Unterschied zwischen einlaschigen und zweilaschigen Rohrschellen?
Eine einlaschige Rohrschelle wird über einen Befestigungspunkt montiert. Eine zweilaschige Ausführung besitzt auf beiden Seiten eine Lasche und damit zwei Befestigungspunkte.
Wann sollte ich eine zweiteilige Rohrschelle verwenden?
Zweiteilige Rohrschellen bestehen aus Ober- und Unterteil und eignen sich insbesondere für robustere konstruktive Befestigungen beziehungsweise Bauformen, bei denen das Rohr zwischen zwei Schellenhälften eingespannt werden soll.
Sind Befestigungsschrauben enthalten?
Das hängt von der jeweiligen Produktserie ab. Prüfen Sie den Lieferumfang der konkreten Artikelvariante, da Schrauben nicht bei jeder einlaschigen Rohrschelle Bestandteil des Lieferumfangs sind.
