Gelenkbolzenschellen mit Gummierung – GBS mit EPDM-Einlage
Gelenkbolzenschellen mit Gummierung kombinieren die robuste Konstruktion einer GBS mit einer zusätzlichen elastischen Zwischenlage zwischen Schellenband und Bauteil beziehungsweise Schlauch. Je nach Ausführung kommt dabei beispielsweise ein EPDM-C-Profil zum Einsatz.
Im Schellen-Shop finden Sie gummierte Gelenkbolzenschellen für unterschiedliche Durchmesser und technische Anwendungen. Je nach Produkt stehen einteilige und zweiteilige Ausführungen sowie individuelle Maßanfertigungen zur Verfügung. Damit eignen sich die Schellen insbesondere für Maschinen- und Anlagenbau, industrielle Schlauchtechnik, Filter- und Abfüllanlagen sowie weitere robuste Befestigungsanwendungen.
Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 2-teilig, ohne Brücke – 150 / 20 / W2 (Band + Verschluss 1.4301, Bolzen + Schraube verzinkt)
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 5,0 mm - Schraube M6x50Bandbreite 25 mm: +/- 8,0 mm - Schraube M8x70Bandbreite 30 mm: +/- 10,0 mm - Schraube M10x90 Zweiteilige Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummieinlage Diese Schlauchschelle ist eine Maßanfertigung nach Ihren Vorgaben. Die Schlauchschelle nach Maß hat zwei Gelenkbolzen Verschlüsse. Wählen Sie zwischen den Bandbreiten 20 mm, 25 mm und 30 mm. Wählen Sie zwischen zwei Materialien der Schlauchschelle nach Maß aus: W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die 2-teilige GBS Gelenkbolzenschellen mit einem Gelenkbolzen-Verschluss (T-Bolzen) für sehr massive und sichere Verbindungs- und Befestigungselemente wie beispielsweise in Filter- und Abfüllanlagen sowie in Rohrleitungssystemen, Saug- und Druckluftschläuchen oder ähnliches. Die Gelenkbolzenschelle ist jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren und demontieren. Der Vorteil der zweiteiligen Ausführung ist der größere Spannbereich und die flexiblere Montagemöglichkeit. Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.
Gelenkbolzenschelle GBSPGU mit EPDM-Gummierung nach Maß, 1-teilig, ohne Brücke – 150 / 20 / W4 (Edelstahl 1.4301)
Es handelt sich bei diesem Artikel um Sonderanfertigungen, diese sind vom Umtausch ausgeschlossen. Bitte beachten Sie:Der Durchmesser kann durch die Verstellmöglichkeit an der Schraube je nach Bandbreite verändert werden!Bandbreite 20 mm: +/- 2,5 mm - Schraube M6x50Bandbreite 25 mm: +/- 4,0 mm - Schraube M8x70Bandbreite 30 mm: +/- 5,0 mm - Schraube M10x90 Gelenkbolzenschelle GBSPGU nach Maß | Edelstahl Schlauchschelle mit Gummi Bei dieser Schlauchschelle handelt es sich um eine Maßanfertigung. Sie können zwischen den Bandbreiten 20 mm, 25 mm und 30 mm wählen. Bei der Wahl des Materials haben Sie hier ebenfalls zwei Optionen. Sie können wählen zwischen W2 (Band u. Verschluss 1.4016, Bolzen u. Schraube verzinkt) und W4 (komplett 1.4301). Die Gummieinlage ist aus EPDM C-Profil. Die GBS Gelenkbolzenschellen mit einem sogenannten Gelenkbolzen-Verschluss (T-Bolzen) sind sehr massive und sichere Verbindungs- und Befestigungselemente wie z. B. in Filter- und Abfüllanlagen oder in Rohrleitungssystemen, Saug- und Druckluftschläuchen und vieles mehr. Eine Gelenkbolzenschelle jederzeit wiederverwendbar und mit einem Standardwerkzeug einfach zu montieren/demontieren.

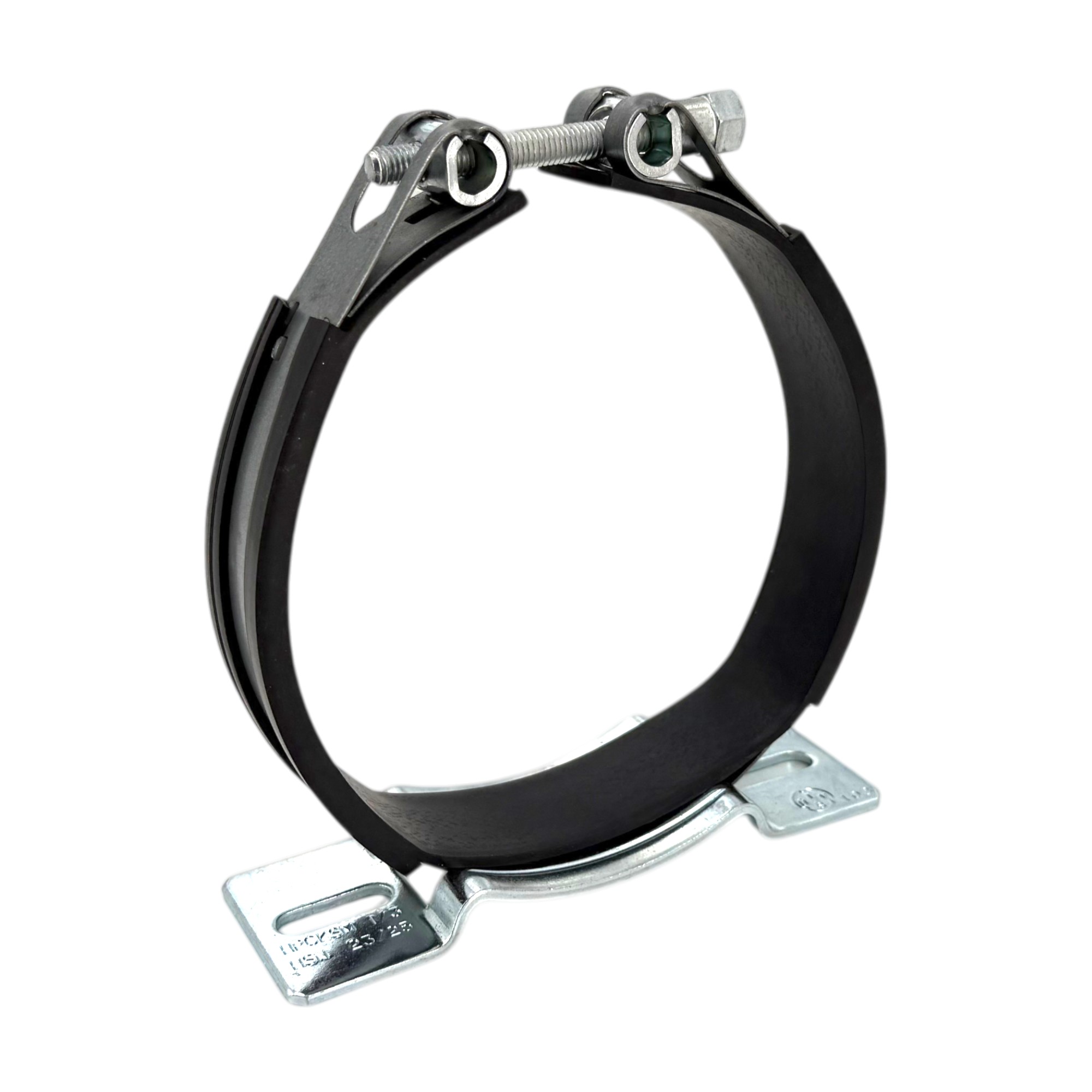

Gelenkbandschelle / Speicherschelle mit Gummierung, Konsole K1
Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis 208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.
Was ist eine Gelenkbolzenschelle mit Gummierung?
Eine Gelenkbolzenschelle mit Gummierung basiert auf der robusten Konstruktion einer klassischen GBS, besitzt zusätzlich jedoch eine elastische Einlage auf der Innenseite des Schellenbandes.
Diese Gummierung bildet eine Zwischenlage zwischen Metallband und dem befestigten Bauteil. Je nach Anwendung kann sie dazu beitragen, direkten Metallkontakt zu reduzieren und empfindliche Oberflächen vor mechanischer Beanspruchung zu schützen.
Die Gummierung ersetzt dabei nicht die technische Auslegung der Verbindung. Entscheidend bleiben Spannbereich, Schlauch beziehungsweise Bauteil, Anschluss, Werkstoff und die tatsächlichen Betriebsbedingungen.
GBS mit EPDM-Gummierung
Bei verschiedenen gummierten Gelenkbolzenschellen im Schellen-Shop kommt eine EPDM-Gummierung beziehungsweise ein EPDM-C-Profil zum Einsatz.
EPDM ist ein elastomerer Werkstoff, der in zahlreichen technischen Anwendungen verwendet wird. Bei einer gummierten GBS dient die Einlage als zusätzliche Kontaktfläche zwischen Schelle und dem zu befestigenden Bauteil.
Je nach Anwendung kann die EPDM-Einlage unter anderem folgende Funktionen unterstützen:
- Reduzierung des direkten Metallkontakts
- Schutz empfindlicher Oberflächen
- zusätzliche elastische Zwischenlage
- Reduzierung von Scheuerstellen zwischen Schelle und Oberfläche
- Anpassung an besondere Befestigungsanforderungen
Ob EPDM für die konkrete Anwendung und das jeweilige Medium geeignet ist, muss anhand der tatsächlichen Betriebsbedingungen geprüft werden.
Wann ist eine gummierte Gelenkbolzenschelle sinnvoll?
Eine gummierte Gelenkbolzenschelle kann sinnvoll sein, wenn neben einer robusten Befestigung zusätzlich eine elastische Zwischenlage zwischen Schelle und Bauteil gewünscht wird.
Typische Einsatzbereiche können unter anderem sein:
- Maschinen- und Anlagenbau
- industrielle Schlauchsysteme
- Saug- und Druckschläuche
- Filteranlagen
- Abfüllanlagen
- Rohrleitungs- und Versorgungssysteme
- Fahrzeug- und Sonderfahrzeugbau
- Werkstatt und Instandhaltung
Die konkrete Eignung hängt immer von Bauteilgeometrie, Belastung, Werkstoff und Einsatzbedingungen ab.
Gummierte GBS oder Gelenkbolzenschelle ohne Gummierung?
Ob eine Gelenkbolzenschelle mit oder ohne Gummierung gewählt werden sollte, richtet sich nach der jeweiligen Anwendung.
GBS ohne Gummierung
Eine klassische Gelenkbolzenschelle besitzt direkten Kontakt zwischen Schellenband und Schlauch beziehungsweise Bauteil. Sie eignet sich für viele robuste Schlauchverbindungen, bei denen keine zusätzliche Zwischenlage erforderlich ist.
GBS mit Gummierung
Bei der gummierten Variante befindet sich zusätzlich ein elastisches Profil zwischen Schellenband und Oberfläche. Diese Ausführung kann sinnvoll sein, wenn beispielsweise Oberflächenschutz oder eine zusätzliche elastische Kontaktfläche gewünscht wird.
Einen Überblick über weitere Bauformen finden Sie in unserer Kategorie Gelenkbolzenschellen.
Einteilige Gelenkbolzenschellen mit Gummierung
Gummierte GBS sind unter anderem in einteiliger Ausführung erhältlich. Dabei besteht der Schellenkörper aus einem durchgehenden Band mit Gelenkbolzenverschluss.
Diese Bauform eignet sich für zahlreiche robuste Befestigungsaufgaben und kann je nach Produkt in unterschiedlichen Durchmessern und Bandbreiten angeboten werden.
Weitere nicht gummierte Standardvarianten finden Sie unter einteilige Gelenkbolzenschellen.
Zweiteilige Gelenkbolzenschellen mit Gummierung
Für größere Durchmesser oder besondere Montagesituationen können zweiteilige gummierte Gelenkbolzenschellen Vorteile bieten.
Bei dieser Ausführung besteht die Schelle aus zwei Segmenten. Dadurch kann sie je nach Konstruktion flexibler um größere Bauteile oder Schläuche montiert werden.
Weitere Standardausführungen finden Sie unter zweiteilige Gelenkbolzenschellen.
GBSPGU – gummierte Gelenkbolzenschellen
Zu den gummierten Ausführungen im Sortiment gehören beispielsweise GBSPGU-Gelenkbolzenschellen. Diese Varianten werden mit einer zusätzlichen EPDM-Gummierung beziehungsweise einem C-Profil ausgeführt.
Je nach Produkt stehen unterschiedliche Bandbreiten und Spannbereiche zur Verfügung. Auch einteilige und zweiteilige Konstruktionen sind möglich.
Die konkrete Werkstoffausführung sowie die technische Konfiguration sollten immer anhand der jeweiligen Produktbeschreibung geprüft werden.
Gummierte GBS nach Maß
Ein wichtiger Schwerpunkt dieser Kategorie sind gummierte Gelenkbolzenschellen nach Maß. Sie eignen sich für Anwendungen, bei denen kein passender Standardspannbereich verfügbar ist oder besondere konstruktive Anforderungen bestehen.
Je nach Ausführung können individuelle Durchmesser und unterschiedliche Bandbreiten realisiert werden.
Maßanfertigungen sind insbesondere interessant bei:
- großen Durchmessern
- Sonderabmessungen
- speziellen Einbausituationen
- individuellen Maschinen- und Anlagenkonstruktionen
- technischen Sonderlösungen
Weitere Lösungen finden Sie unter GBS-Sonderfertigung nach Maß.
Welche Größe der gummierten GBS benötige ich?
Für die Auswahl einer passenden Gelenkbolzenschelle mit Gummierung ist der Außendurchmesser des zu befestigenden Schlauchs beziehungsweise Bauteils entscheidend.
Der gemessene Durchmesser muss innerhalb des angegebenen Spannbereichs der Schelle liegen. Bei Schlauchverbindungen sollte möglichst der Außendurchmesser im montierten Zustand berücksichtigt werden.
Eine zu kleine Schelle lässt sich nicht korrekt montieren. Eine deutlich zu große Ausführung kann dagegen außerhalb ihres vorgesehenen Arbeitsbereichs liegen.
Bandbreiten bei gummierten Gelenkbolzenschellen
Je nach Produkt sind unterschiedliche Bandbreiten erhältlich. Bei gummierten GBS nach Maß finden sich beispielsweise Varianten mit:
- 20 mm Bandbreite
- 25 mm Bandbreite
- 30 mm Bandbreite
Welche Bandbreite für die jeweilige Anwendung geeignet ist, hängt von Durchmesser, Bauteilgeometrie, Belastung und Konstruktion ab.
Eine größere Bandbreite ist nicht automatisch für jede Anwendung besser geeignet. Entscheidend ist die technisch passende Auslegung.
Werkstoffe bei Gelenkbolzenschellen mit Gummierung
Gummierte Gelenkbolzenschellen sind je nach Produkt in unterschiedlichen Werkstoffausführungen erhältlich.
Dazu können beispielsweise verzinkte Varianten oder unterschiedliche Edelstahl-Ausführungen gehören. Die genaue Materialzusammensetzung von Band, Bolzen, Schraube und weiteren Bauteilen ist produktabhängig.
Bei erhöhten Anforderungen an die Korrosionsbeständigkeit sollte deshalb die konkrete Werkstoffangabe des jeweiligen Artikels berücksichtigt werden.
W2 oder W4 bei gummierten GBS?
Je nach Ausführung können unterschiedliche Werkstoffklassen wie W2 oder W4 angeboten werden.
Die genaue Zuordnung der verwendeten Materialien sollte jedoch immer anhand der jeweiligen Produktbeschreibung erfolgen. Band, Verschluss und Schraube können je nach Ausführung aus unterschiedlichen Werkstoffen bestehen.
Deshalb sollte die Auswahl nicht allein anhand der Bezeichnung W2 oder W4 erfolgen, sondern anhand der vollständigen technischen Produktdaten.
GBS mit Gummierung für Saugschläuche
Bei robusten Saugschläuchen können hohe Anforderungen an die Befestigung entstehen. Besonders dickwandige oder verstärkte Schlauchkonstruktionen benötigen eine entsprechend stabile Schelle.
Eine gummierte Gelenkbolzenschelle kann zusätzlich dann interessant sein, wenn zwischen Schellenband und Schlauch eine elastische Kontaktfläche gewünscht wird.
Die konkrete Eignung hängt von Schlauchmaterial, Anschluss, Durchmesser und Betriebsbedingungen ab.
GBS mit Gummierung für Druckluft- und technische Schlauchsysteme
Auch bei Druckluft- oder anderen technischen Schlauchsystemen können robuste Gelenkbolzenschellen eingesetzt werden.
Wichtig ist, dass die Schelle nicht isoliert betrachtet wird. Schlauch, Anschluss, Medium, Betriebsdruck und Temperatur müssen technisch zueinander passen.
Die Gummierung allein ist dabei kein Dichtelement und ersetzt keine technisch passende Schlauch-/Anschlusskombination.
Keine Dichtwirkung allein durch die Gummierung
Die Gummieinlage einer GBS dient in erster Linie als zusätzliche Kontakt- beziehungsweise Schutzschicht zwischen Schelle und Oberfläche.
Sie sollte nicht mit einer Dichtung der eigentlichen Schlauchverbindung verwechselt werden.
Ob eine Schlauchverbindung dicht ist, hängt unter anderem von folgenden Faktoren ab:
- Schlauchmaterial
- Schlauchdurchmesser
- Stutzengeometrie
- Schellenspannung
- Montage
- Medium
- Betriebsbedingungen
Gummierte GBS im Maschinen- und Anlagenbau
Im Maschinen- und Anlagenbau können gummierte Gelenkbolzenschellen beispielsweise eingesetzt werden, wenn robuste Bauteile beziehungsweise Schlauchsysteme sicher befestigt werden sollen und zusätzlich eine elastische Zwischenlage gewünscht wird.
Je nach Anwendung stehen Standardgrößen oder individuelle Maßanfertigungen zur Verfügung.
Gummierte Gelenkbolzenschellen in Filter- und Abfüllanlagen
Filter- und Abfüllanlagen können großdimensionierte oder robuste Schlauchsysteme enthalten, bei denen stabile Befestigungen erforderlich sind.
Je nach technischer Auslegung können gummierte GBS hier eine geeignete Lösung darstellen.
Die Auswahl sollte anhand von Durchmesser, Belastung, Material und den Betriebsbedingungen des jeweiligen Systems erfolgen.
Gelenkbolzenschellen mit Gummierung im Fahrzeugbau
Auch im Nutz- und Sonderfahrzeugbau können robuste Schlauch- oder Befestigungssysteme benötigt werden.
Gummierte GBS bieten hier eine zusätzliche Zwischenlage zwischen Schelle und Oberfläche. Ob eine konkrete Ausführung für die jeweilige Fahrzeuganwendung geeignet ist, muss jedoch anhand der technischen Anforderungen geprüft werden.
GBS mit Gummierung oder Speicherschelle?
Gummierte Gelenkbolzenschellen für Schlauch- und technische Befestigungsanwendungen sollten nicht mit speziellen Speicherschellen beziehungsweise Gelenkbandschellen für Druckspeicher oder andere zylindrische Bauteile gleichgesetzt werden.
Diese Produktgruppen können zwar ebenfalls eine Gummierung besitzen, unterscheiden sich jedoch hinsichtlich Konstruktion und Einsatzzweck.
Für die Produktauswahl sollte deshalb immer geprüft werden, ob eine Gelenkbolzenschelle oder eine spezielle Bauteilhalterung benötigt wird.
Gelenkbolzenschellen mit Gummierung richtig montieren
Vor der Montage sollte zunächst geprüft werden, ob Spannbereich, Bandbreite und Werkstoff zur Anwendung passen.
Die Gummieinlage sollte sauber zwischen Schellenband und Bauteil sitzen und während der Montage nicht verschoben oder beschädigt werden.
Die Schelle wird anschließend entsprechend der jeweiligen Konstruktion gleichmäßig gespannt.
Anzugsmoment und weitere Montagevorgaben richten sich nach dem konkreten Produkt und sollten anhand der technischen Herstellerinformationen geprüft werden.
Gelenkbolzenschellen mit Gummierung online kaufen
Im Schellen-Shop können Sie Gelenkbolzenschellen mit Gummierung in unterschiedlichen Größen und Ausführungen auswählen.
Neben ein- und zweiteiligen Varianten stehen auch maßgefertigte Lösungen für individuelle Durchmesser zur Verfügung.
Das Sortiment richtet sich insbesondere an Maschinen- und Anlagenbau, industrielle Schlauchtechnik, Filter- und Abfüllanlagen, Fahrzeugtechnik sowie Werkstatt und Instandhaltung.
Viele Produkte können auch in kleinen Stückzahlen beziehungsweise bedarfsgerecht bestellt werden. Wenn Sie bei Durchmesser, Werkstoff oder Bauform unsicher sind, unterstützen wir Sie gerne bei der Auswahl der passenden GBS.
Häufige Fragen zu Gelenkbolzenschellen mit Gummierung
Was ist eine Gelenkbolzenschelle mit Gummierung?
Eine Gelenkbolzenschelle mit Gummierung ist eine robuste GBS mit zusätzlicher elastischer Einlage zwischen Schellenband und Oberfläche. Je nach Ausführung wird beispielsweise ein EPDM-C-Profil verwendet.
Wozu dient die EPDM-Gummierung?
Die Gummierung bildet eine zusätzliche Zwischenlage zwischen Schelle und Bauteil beziehungsweise Schlauch. Sie kann unter anderem direkten Metallkontakt reduzieren und empfindliche Oberflächen schützen.
Dichtet die Gummierung die Schlauchverbindung ab?
Nein. Die Gummierung der Schelle ist nicht automatisch ein Dichtelement der Schlauchverbindung. Die Dichtheit hängt vom gesamten Aufbau aus Schlauch, Anschluss, Schelle und Montage ab.
Gibt es gummierte GBS als einteilige und zweiteilige Ausführung?
Ja. Je nach Produkt stehen sowohl einteilige als auch zweiteilige Gelenkbolzenschellen mit Gummierung zur Verfügung.
Gibt es Gelenkbolzenschellen mit Gummierung nach Maß?
Ja. Für besondere Durchmesser oder spezielle Anwendungen stehen auch gummierte GBS als Maßanfertigung zur Verfügung.
Wie bestimme ich die richtige Größe?
Entscheidend ist der Außendurchmesser des zu befestigenden Schlauchs beziehungsweise Bauteils. Dieser Wert muss innerhalb des angegebenen Spannbereichs der Schelle liegen.
Welche Werkstoffe gibt es?
Je nach Produkt stehen unterschiedliche Werkstoffausführungen wie verzinkte Varianten oder Edelstahl-Ausführungen zur Verfügung. Die genaue Materialzusammensetzung sollte auf Produktebene geprüft werden.
Ist eine gummierte GBS vibrationsdämpfend?
Die Gummierung bildet eine elastische Zwischenlage. Welche Wirkung sie auf Schwingungen oder Vibrationen in einer konkreten Anwendung hat, hängt jedoch vom gesamten Aufbau und den Betriebsbedingungen ab und sollte nicht pauschal beurteilt werden.
