NS4-Serie

Die Kupplungen der NS4-Serie bieten tropffreie Absperrventile bei einer kompakten Größe. Die NS4 ist ideal, wenn das Austreten nur wenigerTropfen aus Sicherheits- oder Kostengründen oder aufgrund von Umweltschutzbestimmungen unzulässig ist. Diese innovativen Kupplungen sind leichtgewichtig, chemisch beständig und einfach in der Handhabung.

Das Non-Spill Design der NS4-Serie verhindert Tropfenbildung, minimiert Standzeiten und erhöht die Sicherheit der Anwender. Die NS4-Serie ist auch in RFID-Ausführung (IdentiQuik®) erhältlich. Hier werden RFID-Funktionen in die Schnellverschlusskupplung integriert (Radio Frequency Identification), um wertvolle Medien besser kontrollieren, schützen und effizient handhaben zu können.

Technische Eigenschaften:

  • Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
  • Betriebstemperatur: 0°C bis 71°C
  • Hauptkomponenten, Entriegelungstaste und Ventil: Glasfaserverstärktes Polypropylen
  • Ventilfeder: Edelstahl 316
  • O-Ringe: EPDM
  • Überzug: TPV (vulkanisiertes Thermoplast)

Vorteile:

  • Tropffreies Trennen unter Druck
  • Sofort sichtbare Unterscheidung der Medienleitungen
  • Robust, gegen viele Chemikalien beständig

Mögliche Anwendungsbereiche:

  • Tintenapplikationen
  • Chemische Transportsysteme
  • Elektronische Kühlkreisläufe
  • Instrumente
  • Medizinische Geräte
Filter
NS4D10004MRED - CPC-Schnellkupplung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung - Rot
CPC-Schnellkupplung 1/4" NPT Gewinde und Absperrventil Die CPC Kupplung NS4D10004MRED hat ein 1/4" NPT Außengewinde. Die NS4D10004MRED besitzt ein Absperrventil und eine rote Farbkodierung. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese Kupplung mit allen Steckern der NS4-Serie kombinieren.

Varianten ab 23,71 €*
23,71 €*
NS4D24004BSPT - CPC Stecker der NS4-Serie 1/4" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
CPC Stecker der NS4-Serie mit 1/4" BSPT Außengewinde Der CPC Stecker NS4D24004BSPT hat ein 1/4" BSPT Außengewinde. Der NS4D24004BSPT CPC Stecker der CPC NS4-Serie besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Sie können diesen Stecker mit allen Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 17,56 €*
17,56 €*

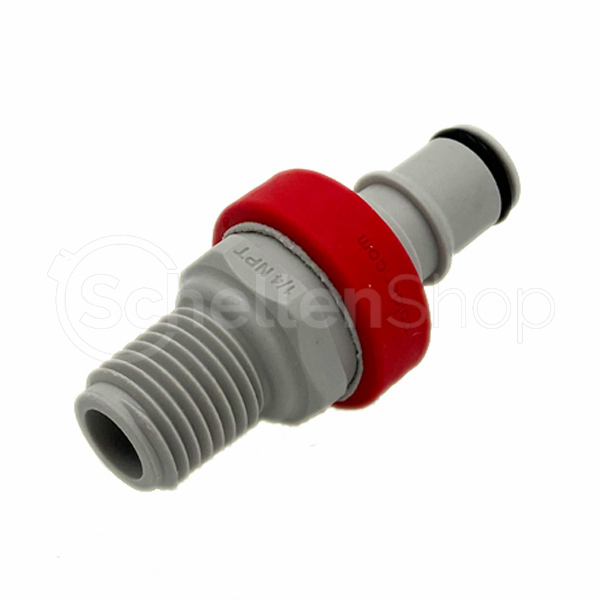

NS4D24004MRED - CPC Stecker 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung - Rote Farbcodie
CPC Stecker mit roter Farbcodierung und 1/4" NPT Außengewinde Der CPC Stecker mit roter Farbcodierung NS4D24004MRED hat ein 1/4" NPT Außengewinde. Der NS4D24004MRED besitzt ein Absperrventil und eine rote Farbkodierung. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit roter Farbcodierung mit allen Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 18,04 €*
18,04 €*

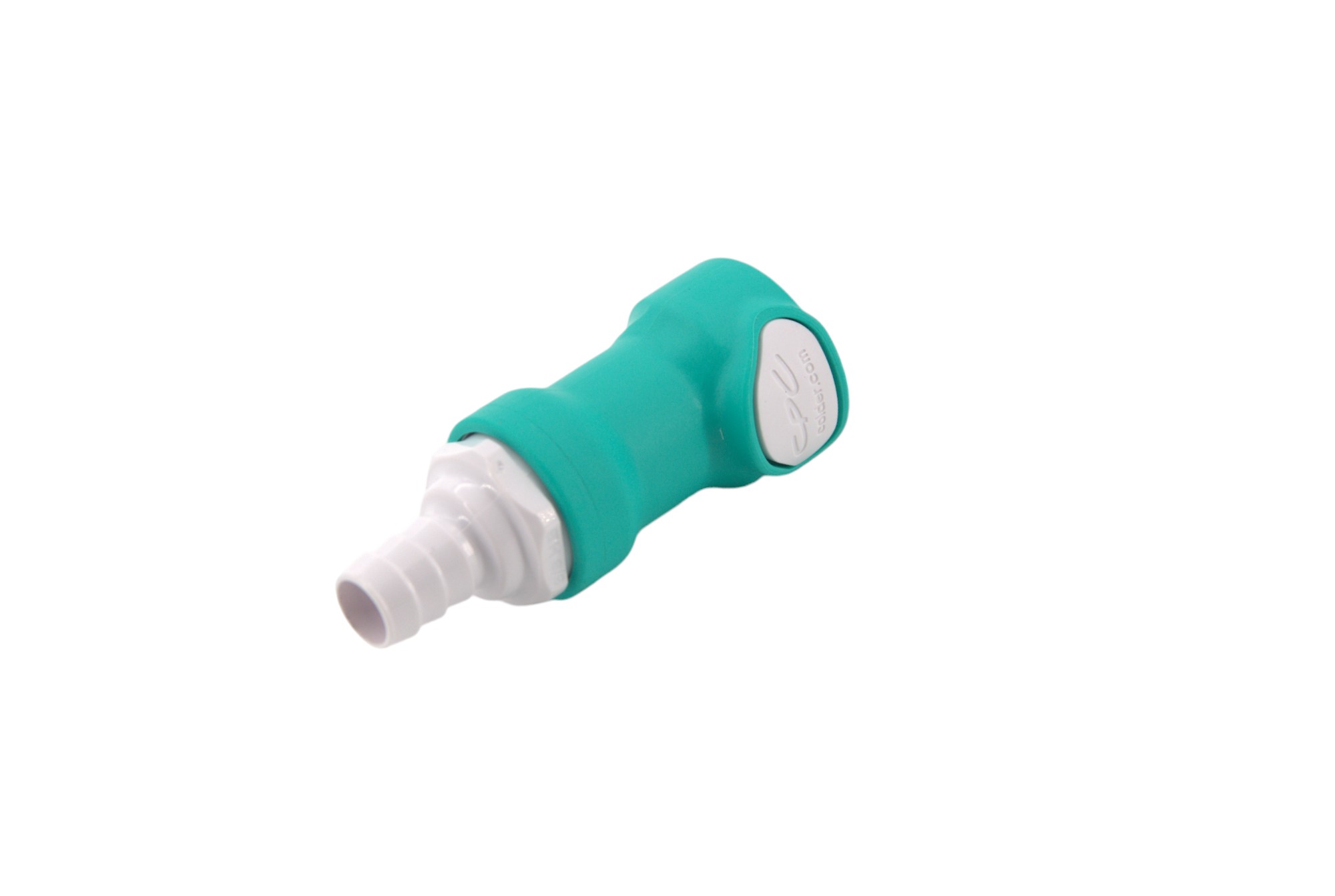

NS4D1700606 - NS4 CPC Kupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4D1700606 NS4 CPC Kupplung mit 9,5 mm Schlauchanschluss und Absperrventil Die CPC Kupplung der NS4-Serie NS4D1700606 hat ein Schlauchanschluss für 9,5 mm Innendurchmesser. Die NS4D1700606 besitzt ein Absperrventil. Das Material der CPC Kupplung ist ABS und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

Varianten ab 28,29 €*
28,29 €*

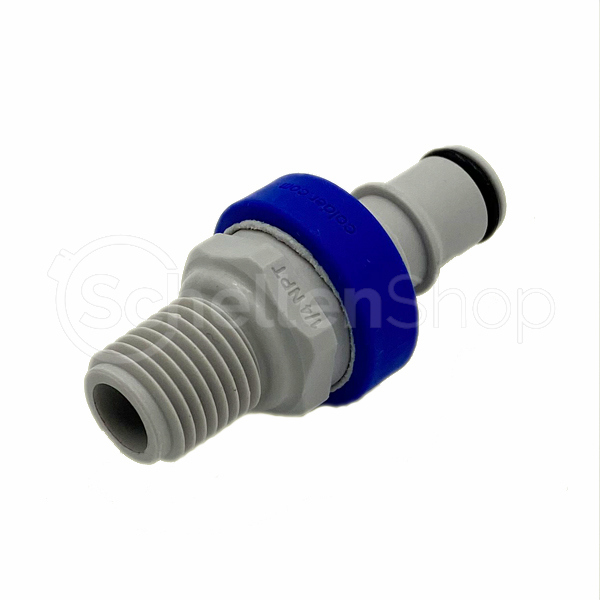

NS4D24004MBLU - CPC Stecker mit blauer Farbcodierung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-
CPC Stecker mit blauer Farbcodierung hat ein 1/4" NPT Außengewinde Der CPC Stecker mit blauer Farbcodierung NS4D24004MBLU hat ein 1/4" NPT Außengewinde. Der NS4D24004MBLU besitzt ein Absperrventil und eine blaue Farbkodierung. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit blauer Farbcodierung mit allen Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 18,04 €*
18,04 €*
NS4D13006 - NS4 CPC Kupplung 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-D
NS4 CPC Kupplung mit 9,5 mm AD und 6,4 mm ID Klemmringverschraubung Die CPC Kupplung der NS4-Serie NS4D13006 hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Die CPC Kupplung der NS4-Serie NS4D13006 besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

Varianten ab 26,81 €*
26,81 €*

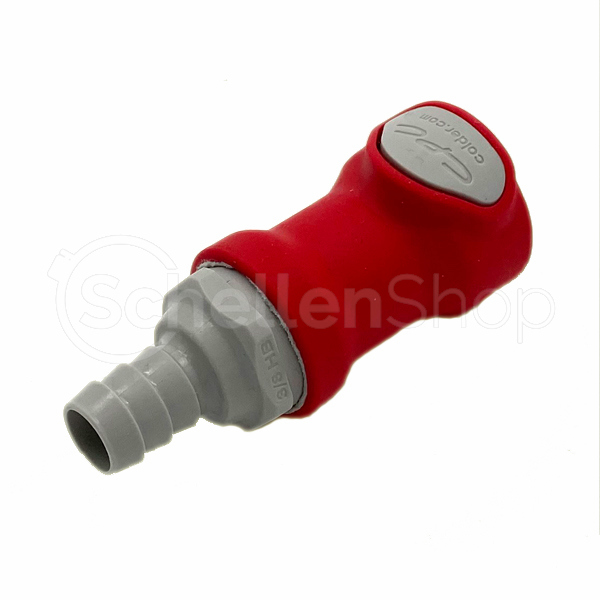

NS4D17006MRED - CPC-Kupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung - Rot
CPC-Kupplung mit 9,5 mm Schlauchanschluss, Absperrventil und roter Farbkodierung Die CPC-Kupplung NS4D17006MRED hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Die NS4D17006MRED besitzt ein Absperrventil und eine rote Farbkodierung. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC-Kupplung mit allen Steckern der NS4-Serie kombinieren.

Varianten ab 23,43 €*
23,43 €*
NS4D20004 - NS4 CPC Stecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Di
NS4 CPC Stecker mit Klemmringverschraubung und Absperrventil Der CPC Stecker der NS4-Serie NS4D20004 hat eine Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Der NS4D20004 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 20,76 €*
20,76 €*
NS4D17004 - NS4 CPC Kupplung 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Kupplung der NS4-Serie mit 6,4 mm Schlauchanschluss und Absperrventil Die CPC Kupplung der NS4-Serie NS4D17004 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Die NS4D17004 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum CPC Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC Schnellkupplung mit allen Steckern der CPC NS4-Serie kombinieren.

Varianten ab 23,40 €*
23,40 €*

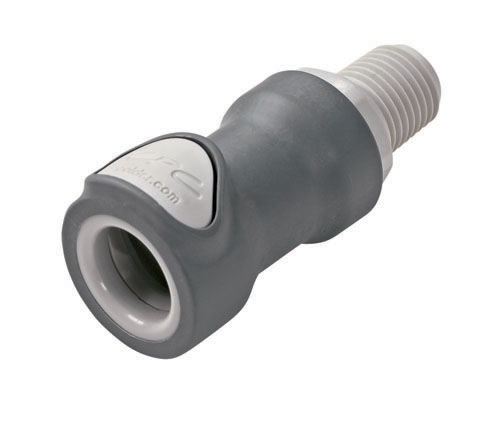

NS4D10004 - NS4 CPC Kupplung 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NS4 CPC Kupplung mit 1/4" NPT Außengewinde und Absperrventil Die CPC Kupplung der NS4-Serie NS4D10004 hat ein 1/4" NPT Außengewinde. Die NS4D10004 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

Varianten ab 23,71 €*
23,71 €*

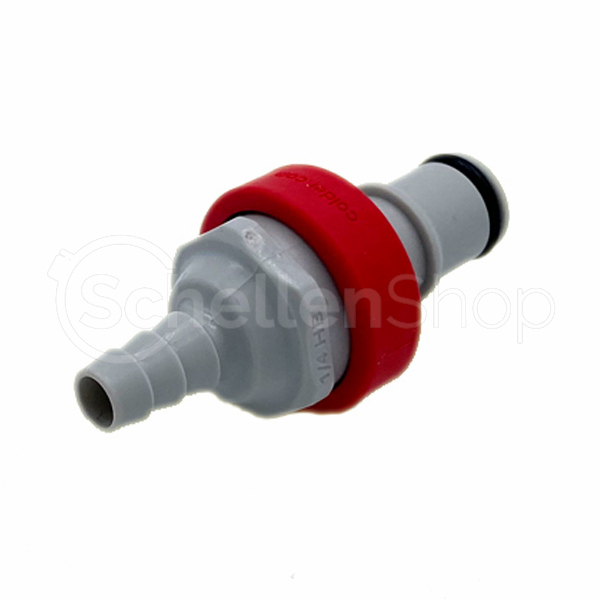

NS4D22004MRED - NS4 CPC Stecker 6,4 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Stecker mit roter Farbcodierung und 6,4 mm Schlauchanschluss Der CPC Stecker NS4D22004MRED hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D22004MRED besitzt ein Absperrventil und eine rote Farbkodierung. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der NS4- Serie kombinieren.

Varianten ab 17,18 €*
17,18 €*
NS4D22002 - NS4 CPC Stecker 3,2 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4 CPC Stecker mit 3,2 mm Schlauchanschluss Der CPC Stecker NS4D22002 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Der NS4D22002 NS4 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der NS4- Serie kombinieren.

Varianten ab 18,32 €*
18,32 €*

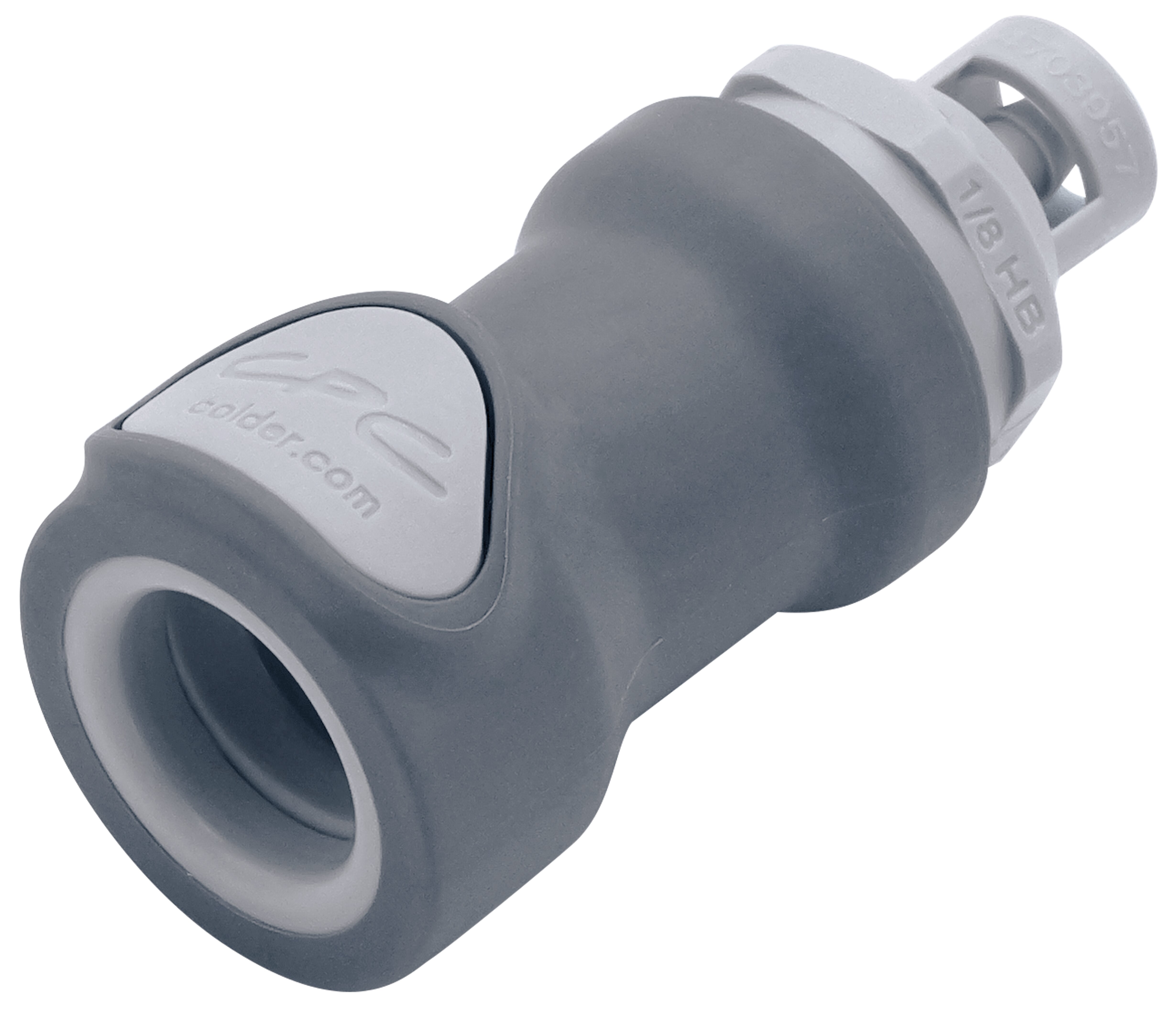

NS4D17002 - CPC Kupplung NS4-Serie 3,2 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
CPC Kupplung der NS4-Serie mit 3,2 mm Schlauchanschluss Die CPC Kupplung NS4D17002 hat einen Schlauchanschluss für 3,2 mm Innendurchmesser. Die NS4D17002 CPC Kupplung der NS4-Serie besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

Varianten ab 24,12 €*
24,12 €*
NS4D17006MBLU - CPC-Kupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung - Blaue Farb
CPC-Kupplung mit 9,5 mm Schlauch und tropffreien Absperrventil Die CPC-Kupplung NS4D17006MBLU hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Die NS4D17006MBLU besitzt ein Absperrventil und eine blaue Farbkodierung. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Sie können diese CPC-Kupplung mit allen Steckern der NS4-Serie kombinieren.

Varianten ab 23,43 €*
23,43 €*
NS4D2400406 - sterilisierbarer CPC Stecker 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Sterilisierbarer CPC Stecker mit 1/4" NPT Außengewinde Der sterilisierbare CPC Stecker NS4D2400406 hat ein 1/4" NPT Außengewinde. Der NS4D2400406 besitzt ein Absperrventil. Das Material des Steckers ist ABS und der Dichtring ist aus EPDM. Eine Sterilisation des CPC Steckers kann mittels Gamma-Stahlung durchgeführt werden. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der NS4-Serie kombinieren.

Varianten ab 27,76 €*
27,76 €*

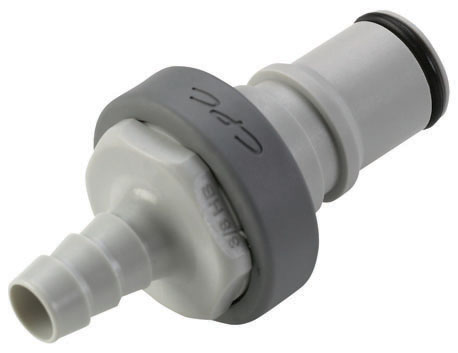

NS4D22006 - NS4 CPC Stecker 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung
NS4 CPC Stecker mit 9,5 mm Schlauchanschluss und In-Line Absperrventil Der NS4 CPC Stecker NS4D22006 hat einen Schlauchanschluss für 9,5 mm Innendurchmesser. Der NS4D22006 besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker mit allen CPC Kupplungen der NS4-Serie kombinieren.

Varianten ab 17,80 €*
17,80 €*

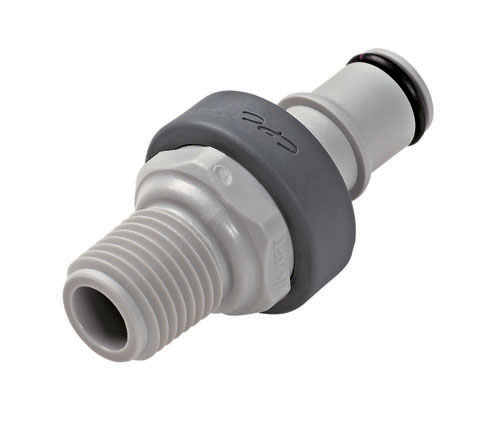

NS4D24004 - Schnellverschlussstecker 1/4" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung
Schnellverschlussstecker mit 1/4" NPT Außengewinde Der Schnellverschlussstecker NS4D24004 hat ein 1/4" NPT Außengewinde. Der NS4D24004 Schnellverschlussstecker der CPC NS4-Serie besitzt ein Absperrventil. Das Material des Schnellverschlussstecker ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Sie können diesen Schnellverschlussstecker mit allen CPC Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 18,04 €*
18,04 €*
NS4D42004 - NS4 CPC Stecker 6,4 mm Schlauchanschluss, Plattenmontage, mit Absperrventil, EPDM-Dichtu
NS4 CPC Stecker für die Plattenmontage Der CPC Stecker der NS4-Serie NS4D42004 hat einen Schlauchanschluss für 6,4 mm Innendurchmesser. Der NS4D42004 CPC Stecker besitzt ein Absperrventil und eine Überwurfmutter für die Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur CPC Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen CPC Stecker für die Plattenmontage mit allen Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 20,87 €*
20,87 €*
731100 / BUNA-N-Dichtung, O-Ring für PLC, PLC12, LC, APC und NS4
Buna-N Dichtung für CPC Kupplung Buna-N Dichtung für CPC Kupplung. Ersatz-Dichtung aus Buna-N für CPC Stecker der Serien PLC, PLC12, LC,  APC und NS4

Varianten ab 0,50 €*
0,50 €*

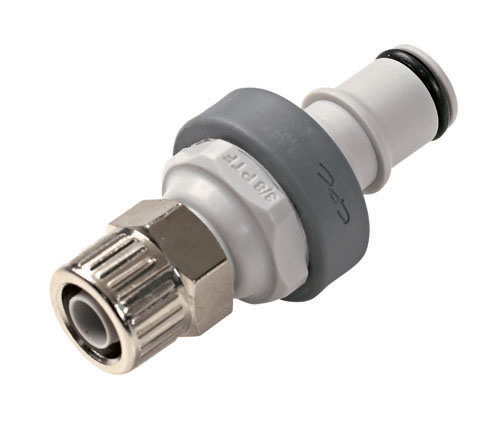

NS4D20006 - NS4 CPC Stecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Di
NS4 CPC Stecker mit 9,5 mm AD / 6,4 mm ID mit Absperrventil Der NS4 CPC Stecker NS4D20006 hat eine Klemmringverschraubung (9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser). Der NS4D20006 NS4 CPC Stecker besitzt ein Absperrventil. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der CPC NS4-Serie kombinieren.

Varianten ab 18,92 €*
18,92 €*
NS4D10004BSPT - NS4 CPC Kupplung 1/4" BSPT Außengewinde, mit Absperrventil, EPDM-Dichtung
NS4 CPC Kupplung mit 1/4" BSPT Außengewinde Die NS4 CPC Kupplung NS4D10004BSPT ist mit einem 1/4" BSPT Außengewinde ausgestattet. Die NS4D10004BSPT NS4 CPC Kupplung besitzt ein Absperrventil. Das Material der Kupplung ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zum Stecker, hat ein Innenmaß von ≈ 14,6 mm. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: 0 °C bis 71 °C Sie können diese Kupplung mit allen Steckern der CPC NS4-Serie kombinieren.

Varianten ab 24,12 €*
24,12 €*
NS4D40006 - NS4 CPC Stecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung, mit Absperrventil, EPDM-Di
NS4 Stecker mit 3/8" PTF Klemmringverschraubung und Absperrventil Der NS4 Stecker NS4D40006 mit einer Klemmringverschraubung für 9,5 mm Außendurchmesser und 6,4 mm Innendurchmesser ist sehr robust und für die Industrie gefertigt. Der NS4D40006 NS4 CPC Stecker besitzt ein Absperrventil und eine Überwurfmutter zur Plattenmontage. Das Material des Steckers ist Polypropylen (PP) und der Dichtring ist aus EPDM. Das Verbindungsstück zur Kupplung, hat ein Außenmaß von ≈ 11,2 mm. Sie können diesen Stecker mit allen Kupplungen der NS4-Serie kombinieren.

Varianten ab 24,71 €*
24,71 €*
269700 - Überwurfmutter für Klemmringverschraubung - 4,0 mm AD / 2,5 mm ID
CPC Überwurfmutter für Klemmringverschraubung Überwurfmutter für eine CPC-Klemmringverschraubung mit einem 4,0 mm AD / 2,5 mm ID Schlauch (5/32" PTF). Das Material der Panel-Mount ist vernickeltes Messing.

Varianten ab 2,32 €*
2,32 €*
