Gerade Schlauchverbinder – Schläuche sicher verbinden und verlängern
Mit einem geraden Schlauchverbinder lassen sich zwei Schläuche einfach, kompakt und zuverlässig miteinander verbinden. Die Verbinder werden zwischen zwei Schlauchenden eingesetzt und eignen sich sowohl zum Aufbau neuer Schlauchleitungen als auch zum Verlängern oder Reparieren bestehender Schlauchverbindungen.
Im Schellen-Shop finden Sie gerade Schlauchverbinder und Doppelschlauchtüllen in zahlreichen Anschlussgrößen sowie aus unterschiedlichen Werkstoffen wie Kunststoff, Polypropylen (PP), POM, Messing, Edelstahl und verzinktem Stahl. Damit stehen passende Lösungen für Wasser, Luft, Öl, Kraftstoffe und zahlreiche weitere Anwendungen zur Verfügung.
Unsere Schlauchverbinder eignen sich unter anderem für den Maschinen- und Anlagenbau, Fahrzeugtechnik, Drucklufttechnik, Bewässerung, Wassertechnik, Pooltechnik, Werkstatt und Instandhaltung sowie für technisch anspruchsvolle private Anwendungen.
GS gerade Schlauchverbindungsstutzen – 3
GS gerader Schlauchverbindungsstutzen aus Kunststoff – NORMAPLAST® Der NORMAPLAST® GS gerade Schlauchverbindungsstutzen dient zur direkten Verbindung von zwei Schlauchleitungen. Der gerade Schlauchverbinder wird aus POM Polyacetal Copolymer gefertigt und eignet sich für medienführende Leitungen mit Wasser, Luft, Öl oder Kraftstoff. Mit verfügbaren Schlauchanschlüssen von 3 bis 25 mm deckt der Kunststoff-Schlauchverbinder zahlreiche gängige Schlauchinnendurchmesser ab. Er findet unter anderem im Automobilbau, Maschinen- und Anlagenbau sowie in vielen weiteren industriellen Anwendungen Verwendung. Gerader Schlauchverbinder mit gerippten Anschlussstutzen Der GS besitzt auf beiden Seiten einen gerippten Schlauchanschluss. Die Rippung unterstützt einen sicheren Sitz der aufgeschobenen Schläuche und ermöglicht eine kompakte Verbindung innerhalb einer Schlauchleitung. Abhängig vom verwendeten Schlauch, Betriebsdruck und Einsatzbereich kann eine zusätzliche Sicherung der Verbindung mit einer geeigneten Schlauchschelle erforderlich sein. Verfügbare Schlauchanschlüsse Ausführung Schlauchanschluss / Schlauchinnendurchmesser NORMAPLAST® GS3,0 mm NORMAPLAST® GS4,0 mm NORMAPLAST® GS5,0 mm NORMAPLAST® GS6,0 mm NORMAPLAST® GS8,0 mm NORMAPLAST® GS10,0 mm NORMAPLAST® GS12,0 mm NORMAPLAST® GS13,0 mm NORMAPLAST® GS14,0 mm NORMAPLAST® GS16,0 mm NORMAPLAST® GS19,0 mm NORMAPLAST® GS25,0 mm (1") POM Schlauchverbinder für Wasser, Luft, Öl und Kraftstoff Als Standardmaterial kommt naturfarbenes POM (Polyacetal Copolymer) zum Einsatz. Der Werkstoff ermöglicht einen kompakten Kunststoffverbinder für unterschiedliche technische Schlauch- und Leitungssysteme. Der gerade NORMAPLAST® Schlauchverbinder kann für Transportleitungen von Wasser, Luft, Öl und Kraftstoff eingesetzt werden. Durch die große Auswahl an Anschlussgrößen lässt sich der GS passend zum benötigten Schlauchinnendurchmesser auswählen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +80 °C Kurzzeitig: bis +110 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® GS Baureihe: GS Ausführung: gerader Schlauchverbinder / Schlauchverbindungsstutzen Werkstoff: POM Polyacetal Copolymer Standardfarbe: naturfarben Schlauchanschluss: gerippter Anschlussstutzen Schlauchanschlüsse: 3, 4, 5, 6, 8, 10, 12, 13, 14, 16, 19 und 25 mm (1") Betriebstemperatur: -40 °C bis +80 °C Kurzzeitige Temperatur: bis +110 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Geeignete Medien: unter anderem Wasser, Luft, Öl und Kraftstoff Geraden Schlauchverbinder passend auswählen Bei der Auswahl des passenden GS Schlauchverbinders ist insbesondere der Innendurchmesser des verwendeten Schlauchs zu berücksichtigen. Der Anschlussstutzen sollte entsprechend der benötigten Schlauchgröße gewählt werden. Weitere Größen und gerade Ausführungen finden Sie in unserer Kategorie gerade Schlauchverbinder. T-, Winkel-, Y- und weitere Bauformen finden Sie im Bereich Schlauchverbinder. Weitere Kupplungen und Verbindungslösungen für Schlauch- und Leitungssysteme finden Sie außerdem in unserer Kategorie Schlauchverbindung.
Gerader Schlauchverbinder / Reduzierung 9-10 mm / 7-8 mm, Stahl verzinkt
Gerader Schlauchverbinder / Reduzierung 9-10 mm / 7-8 mm, Stahl verzinkt Dieser gerade Schlauchverbinder ist die ideale Lösung für den zuverlässigen Anschluss von Schläuchen unterschiedlicher Durchmesser. Mit einem Übergang von 9-10 mm auf 7-8 mm bietet er eine präzise Reduzierung für Anwendungen, die eine stabile und dichte Verbindung erfordern. Materialeigenschaften: Material: Hochwertiger Stahl, verzinkt für optimalen KorrosionsschutzOberfläche: Glatt und langlebig, für eine lange Lebensdauer auch bei widrigen Bedingungen. Produktmerkmale: Verbindertyp: Gerade Form, geeignet für Reduzierungen. Schlauchdurchmesser: Passend für Schläuche mit 9-10 mm und 7-8 mm Innendurchmesser. Robuste Konstruktion: Geeignet für den Einsatz in anspruchsvollen Umgebungen, wie z. B. im Maschinenbau, der Automobilindustrie oder der Bewässerungstechnik. Schlauchdurchmesser: Passend für Schläuche mit 9-10 mm und 7-8 mm Innendurchmesser. Anwendungen: Ideal für Druckluftsysteme, Kühlwasserleitungen, Kraftstoffleitungen oder andere technische Anwendungen, bei denen eine zuverlässige Verbindung benötigt wird. Mit diesem Schlauchverbinder erhalten Sie ein zuverlässiges und langlebiges Produkt, das Ihre Anforderungen in verschiedenen Anwendungsbereichen erfüllt. Dank der Verzinkung ist der Verbinder gegen Rost geschützt und eignet sich auch für den Einsatz in feuchten Umgebungen.
Doppelschlauchtülle / gerader Schlauchverbinder aus Messing (Ms) – 5
Messing Schlauchverbinder gerade / Doppelschlauchtülle Bei dem geraden Schlauchverbinder aus Messing handelt es sich um eine Doppelschlauchtülle, die medienführende Leitungen / Schläuche sicher, zuverlässig, schnell und preiswert miteinander verbinden. Der gerade Messing-Schlauchverbinder ist somit ein idealer Verbinder für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Der sogenannte Tannenbaum (rippung) der Stutzen gewährleistet einen sicheren Halt des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein. Sie erhalten diesen geraden Messing-Schlauchverbinder für 5mm, 6mm (1/4"), 8mm (5/16"), 9mm (3/8"), 13mm (1/2"), 16mm (5/8"), 19mm (3/4") und 25mm (1") Schlauchinnendurchmesser.
Doppelschlauchtülle / gerader Schlauchverbinder aus aus Edelstahl (1.4301), PN16 – 13 (½")
Gerade Schlauchverbinder aus Edelstahl V2A (1.4301) | Doppelschlauchtülle, PN16 Bei dem geraden Schlauchverbinder aus Edelstahl V2A (1.4301) handelt es sich um eine Doppelschlauchtülle, die medienführende Leitungen / Schläuche sicher, zuverlässig, schnell und preiswert miteinander verbinden. Der gerade Edelstahl-Schlauchverbinder ist somit ein idealer Verbinder für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Der sogenannte Tannenbaum (Rippung) der Stutzen gewährleistet einen sicheren Halt des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein. Sie erhalten diesen geraden Edelstahl-Schlauchverbinder für 13mm (1/2"), 19mm (3/4"), 25mm (1"), 30mm, 32mm (1 1/4"), 38mm (1 1/2"), 45mm (1 3/4"), 50mm (2"), 55mm, 75mm (3") und 100mm (4") Schlauchinnendurchmesser. Diese Schlauchverbinder aus Edelstahl kommen vorrangig in der Lebensmittelindustrie, sowie in Schankanlagen u.ä. zum Einsatz.
gerader Schlauchverbinder 32 mm, weiß (bis 10 bar)
Gerade Schlauchtülle und Schlauchverbinder Mit dem geraden Schlauchtülle und Schlauchverbinder lassen sich zwei Schläuche mit einem Innendurchmesser von 32 mm einfach miteinander verbinden. Diese gerade Schlauchtülle und Schlauchverbinder wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das Material der Reduzierung ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihres Wasserschlauches. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Der Durchmesser 32 mm ist eine standratisierte Abmessung im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
Gerader Schlauchverbinder 7-8 mm, Stahl verzinkt
Gerader Schlauchverbinder 7-8 mm, Stahl verzinkt Dieser gerade Schlauchverbinder ist eine zuverlässige Lösung für die Verbindung von Schläuchen mit einem Innendurchmesser von 7-8 mm. Dank seiner hochwertigen Verarbeitung aus verzinktem Stahl bietet er eine langlebige und stabile Verbindung in unterschiedlichsten Anwendungen. Materialeigenschaften: Material: Stabiler Stahl, verzinkt für exzellenten KorrosionsschutzOberfläche: Glatt und widerstandsfähig, für eine lange Lebensdauer auch in anspruchsvollen Umgebungen Produktmerkmale: Anschlussgröße: Geeignet für Schläuche mit 7-8 mm Innendurchmesser Gerade Form: Für durchgängige und sichere Verbindungen ohne Abzweigungen Langlebig und stabil: Widerstandsfähig gegen mechanische Beanspruchung und Witterungseinflüsse Einsatzbereiche: Druckluftsysteme Kraftstoffleitungen Kühlwasser- oder Bewässerungssysteme Technische Anlagen und Maschinenbau Mit diesem Schlauchverbinder aus verzinktem Stahl entscheiden Sie sich für ein zuverlässiges und robustes Bauteil, das durch seine Korrosionsbeständigkeit auch unter schwierigen Bedingungen überzeugt. Perfekt geeignet für professionelle und private Anwendungen.
HS2 - gerader Schlauchverbinder 1,6 mm, Polypropylen (PP)
Gerader Schlauchverbinder mit 1,6 mm Durchmesser Schlauchverbinder HS2 mit zwei Schlauchanschlüssen für 1/16" Schlauch (1,6 mm) aus Polypropylen. Der Schlauchverbinder mit 1,6 mm Durchmesser ist ein gerader Verbinder zur Verwendung mit Schläuchen mit 1,6 mm Durchmesser. Es wird verwendet, um zwei Schlauchlängen miteinander zu verbinden, normalerweise in der gleichen Richtung, oder um einen Schlauch an eine Leitung anzuschließen.
HSR128 - gerader Reduzierstutzen von 9,5 mm auf 6,4 mm
Reduzierstutzen von 9,5 mm auf 6,4 mm Gerader Reduzierstutzen HSR128 mit Schlauchanschlüssen für 3/8" (9,5 mm) und 1/4" (6,4 mm) aus Polypropylen.
GRS gerade Reduzierstutzen – 4 auf 3
GRS gerader Reduzierstutzen – NORMAPLAST® Schlauchverbinder aus POM Der NORMAPLAST® GRS gerade Reduzierstutzen verbindet zwei Schläuche mit unterschiedlichen Innendurchmessern miteinander. Der gerade Schlauchverbinder besitzt auf beiden Seiten gerippte Anschlussstutzen in unterschiedlichen Durchmessern und ermöglicht damit einen kompakten Übergang zwischen zwei Schlauchgrößen. Als Standardmaterial kommt POM Polyacetal Copolymer zum Einsatz. Der Kunststoff-Reduzierstutzen eignet sich für medienführende Leitungen und kann unter anderem für den Transport von Wasser, Luft, Öl oder Kraftstoff eingesetzt werden. Verfügbare Reduzierungen des GRS Schlauchverbinders Größerer Schlauchanschluss Kleinerer Schlauchanschluss 4 mm 3 mm 5 mm 4 mm 6 mm 4 mm 8 mm 4 mm 8 mm 6 mm 10 mm 6 mm 10 mm 8 mm 12 mm 8 mm 12 mm 10 mm Schlauchverbinder zur Reduzierung unterschiedlicher Durchmesser Der GRS Reduzierstutzen eignet sich für Schlauchsysteme, bei denen zwei unterschiedliche Schlauchinnendurchmesser geradlinig miteinander verbunden werden sollen. Statt zwei gleich großer Anschlüsse besitzt der Verbinder zwei unterschiedlich dimensionierte Schlauchstutzen. So lassen sich beispielsweise Schläuche von 10 auf 8 mm, 8 auf 6 mm oder 6 auf 4 mm miteinander verbinden. Die verschiedenen Varianten ermöglichen eine passende Auswahl entsprechend der vorhandenen Schlauchdimensionen. Gerippte Schlauchstutzen für sicheren Sitz Die Anschlussstutzen besitzen eine Rippung, die den sicheren Sitz des aufgeschobenen Schlauchs unterstützt. Je nach Schlauchmaterial, Betriebsdruck und Einsatzbedingungen kann die Verbindung zusätzlich mit einer passenden Schlauchschelle gesichert werden. Der NORMAPLAST® GRS eignet sich unter anderem für Anwendungen im Automobilbau, Maschinen- und Anlagenbau sowie für zahlreiche weitere industrielle Schlauch- und Leitungssysteme. POM Polyacetal Copolymer als Standardmaterial Der gerade Reduzierstutzen wird standardmäßig aus naturfarbenem POM (Polyacetal Copolymer) gefertigt. Das Material eignet sich für kompakte Schlauchverbinder in unterschiedlichen technischen und industriellen Anwendungen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +80 °C Kurzzeitig: bis +110 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® GRS Baureihe: GRS Ausführung: gerader Reduzierstutzen Funktion: Verbindung von Schläuchen mit unterschiedlichen Innendurchmessern Werkstoff: POM Polyacetal Copolymer Standardfarbe: naturfarben Schlauchanschluss: gerippte Anschlussstutzen Kleinster Anschluss: 3 mm Größter Anschluss: 12 mm Betriebstemperatur: -40 °C bis +80 °C Kurzzeitige Temperatur: bis +110 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Geeignete Medien: unter anderem Wasser, Luft, Öl und Kraftstoff Passenden Reduzierstutzen auswählen Bei der Auswahl des passenden GRS Schlauchverbinders sind die Innendurchmesser beider zu verbindenden Schläuche entscheidend. Wählen Sie die Reduzierkombination so, dass beide gerippten Anschlussstutzen zu den jeweiligen Schlauchinnendurchmessern passen. Weitere Schlauchverbinder für unterschiedliche Durchmesser finden Sie in unserer Kategorie Reduzierstücke für Schläuche. Gerade Verbinder, T-Stücke, Winkel- und weitere Bauformen finden Sie außerdem im Bereich Schlauchverbinder. Weitere Kupplungen und Verbindungslösungen für Schlauch- und Leitungssysteme finden Sie in unserer Kategorie Schlauchverbindung.
Universal Schlauchverbinder / Schlauchstutzen aus Kunststoff (PP) – 3 - 5
Universal Kunststoff Schlauchverbinder / Schlauchstutzen aus PP Bei dem geraden Universal-Schlauchverbinder aus Kunststoff (PP) handelt es sich um einen Schlauchverbindungsstutzen, der medienführende Leitungen / Schläuche sicher, zuverlässig, schnell und preiswert miteinander verbinden. Der gerade Kunststoff -Schlauchverbinder ist somit ein idealer Verbinder für Transportleitungen von Wasser, Luft, Öl oder Kraftstoff. Der sogenannte Tannenbaum (Rippen) der Stutzen gewährleistet einen sicheren Halt des Schlauches. Gegebenenfalls kann eine zusätzliche Sicherung der Verbindungsstelle durch eine Schlauchschelle erforderlich sein. Sie erhalten diesen geraden Universal-Schlauchverbinder für 3 bis 5mm, 5 bis 7mm, 7 bis 10mm, 9 bis 12mm, 11 bis 14 mm und 13 bis 15mm Schlauchinnendurchmesser. Zudem stehen Ihnen auch drei Reduzierungen zur Auswahl. 8-10mm auf 4-8mm, 12-16 auf 8-12mm und 12-16 auf 4-8mm.
gerade Reduzierung Schlauchtülle 50 mm x 38 / 32 mm, weiß (bis 10 bar)
Gerade Schlauchtülle Mit der geraden Schlauchtülle lassen sich zwei Schläuche mit 50 mm und 38 mm / 32 mm Schlauchdurchmesser einfach miteinander verbinden. Dieser Kunststoff-Schlauchverbinder, Schlauchtülle wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das Material der geraden Schlauchtülle ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihres Wasserschlauches. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Die Durchmesser der geraden Schlauchtülle 50 mm, 38 mm und 32 mm sind standartisierte Abmessungen im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
GRS gerade Reduzierstutzen 19 auf 16 mm (blau, Polyamid Nylon 66)
Gerader Reduzierstutzen von 19 mm auf 16 mm Ein gerader Reduzierstutzen für eine sichere Schlauchverbindung und mit einer Reduzierung von 19 mm auf 16 mm aus Nylon (blau).
HSR84 - gerade Schlauchreduzierung von 6,4 mm auf 3,2 mm
Gerader Schlauchreduzierung von 6,4 mm auf 3,2 mm Gerader Schlauchreduzierung HSR84 mit Schlauchanschlüssen für 1/4" (6,4 mm) und 1/8" (3,2 mm). Die gerade Schlauchreduzierung ist aus Polypropylen gefertigt.
HS291 - gerader Schlauchverbinder 1,6 mm, Polycarbonat (PC)
Schlauchverbinder mit 1,6 mm Durchmesser aus Polycarbonat Schlauchverbinder HS291 mit zwei Schlauchanschlüssen für 1/16" Schlauch (1,6 mm) aus Polycarbonat (PC). Der Schlauchverbinder mit 1,6 mm Durchmesser ist ein gerader Verbinder zur Verwendung mit Schläuchen mit 1,6 mm Durchmesser. Es wird verwendet, um zwei Schlauchlängen miteinander zu verbinden, normalerweise in der gleichen Richtung, oder um einen Schlauch an eine Leitung anzuschließen.

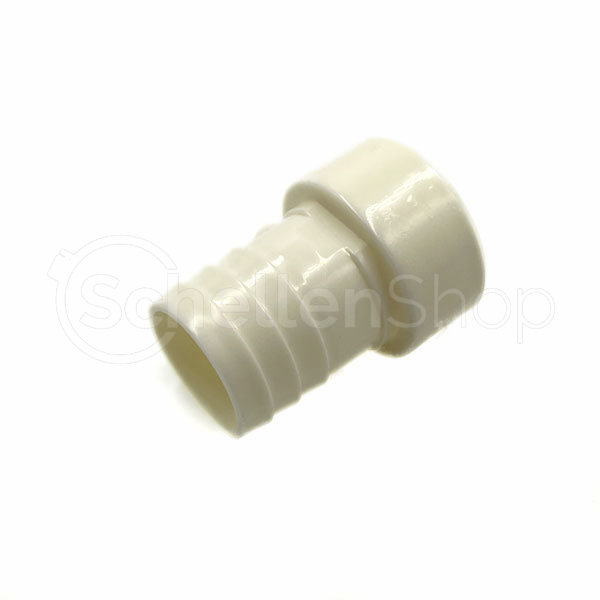

gerade Reduzierung Schlauchtülle 50 mm x 38 mm, weiß (bis 10 bar)
Schlauchtülle von 50 mm auf 38 mm Schlauchanschluss Mit dem geraden Reduzierstutzen und Schlauchtülle lassen sich zwei Schläuche mit 50 mm und 38 mm Schlauchdurchmesser einfach miteinander verbinden. Diese Kunststoff Schlauchtülle wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das Material der Reduzierung ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihres Wasserschlauches. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Die Durchmesser 38mm und 50mm sind gängige Abmessungen im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
HSR8531 - gerader Reduzierstutzen von 6,4 mm auf 4,0 mm, Nylon schwarz
HSR8531 Reduzierstutzen aus Nylon Gerader Reduzierstutzen HSR8531 mit Schlauchanschlüssen für 1/4" (6,4 mm) und 5/32" (4,0 mm) aus Nylon.
HSR86 - gerader Reduzierstutzen von 6,4 mm auf 4,8 mm
Gerade Schlauchreduzierung von 6,4 mm auf 4,8 mm Gerader Reduzierstutzen HSR86 mit Schlauchanschlüssen für 1/4" (6,4 mm) und 3/16" aus Polypropylen.
HSR8431 - gerader Reduzierstutzen von 6,4 mm auf 3,2 mm, Nylon
HSR8431 – gerader Reduzierstutzen aus Nylon von CPC, 6,4 mm auf 3,2 mm Der HSR8431 Reduzierstutzen von CPC (Colder Products Company) ist ein hochwertiger, gerader Schlauchverbinder aus Nylon, der zur Verbindung von Schläuchen unterschiedlicher Durchmesser dient. Mit seinen präzisen Anschlüssen für 1/4" (6,4 mm) und 1/8" (3,2 mm) ermöglicht er eine zuverlässige, dichte und langlebige Verbindung zwischen zwei Leitungen. Das robuste Nylonmaterial ist leicht, chemikalienbeständig und druckfest, wodurch der HSR8431 ideal für den Einsatz in Labor-, Medizin-, Pneumatik- und industriellen Anwendungen geeignet ist. Produktmerkmale: Hersteller: CPC (Colder Products Company) Modell: HSR8431 Ausführung: Gerader Reduzierstutzen Material: Nylon (Polyamid) Anschlüsse: 1/4" (6,4 mm) und 1/8" (3,2 mm) Schlauchanschluss Farbe: Naturfarben / transparent Leicht, korrosionsfrei und chemikalienbeständig Druck- und temperaturbeständig Einfache Montage – kein Spezialwerkzeug erforderlich Vorteile: Sichere, dichte Verbindung zwischen Schläuchen unterschiedlicher Größe Hervorragende Beständigkeit gegen Chemikalien, Feuchtigkeit und Alterung Wartungsfrei & wiederverwendbar Ideal für Flüssigkeiten, Gase und Luftleitungen Markenqualität von CPC Der CPC Reduzierstutzen HSR8431 wird vor allem in der Labor- und Medizintechnik, der Pneumatik, im Maschinenbau sowie in Flüssigkeits- und Gasleitungssystemen eingesetzt und bietet dort eine präzise, chemikalienbeständige und dauerhafte Verbindung zwischen Schläuchen unterschiedlicher Durchmesser.

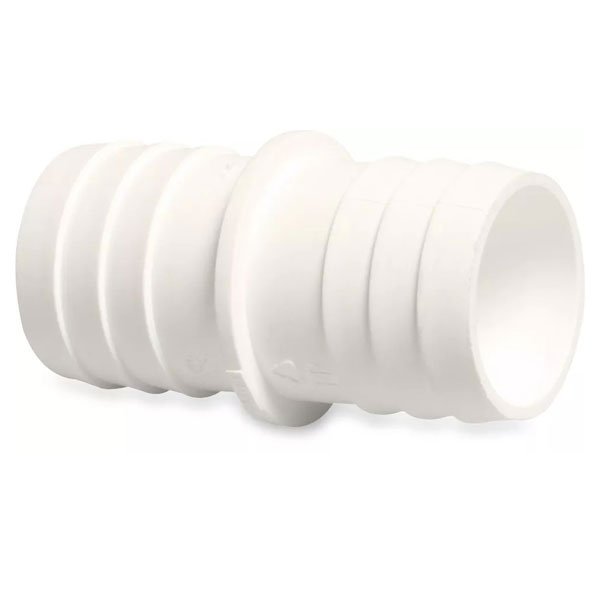

gerader Schlauchverbinder 38 mm, weiß (bis 10 bar)
Gerade Schlauchtülle 38 mm Mit der geraden Schlauchtülle 38 mm lassen sich zwei Schläuche (Innendurchmesser 38mm) einfach miteinander verbinden. Dieser Kunststoff Schlauchtülle wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das Material der Schlauchtülle ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihres Wasserschlauches. Die gerippte Schlauchtülle sorgt zudem für einen sicheren Halt des Wasserschlauchs. Der Durchmesser 38 mm ist eine standratisierte Abmessung im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
HSR53 - gerader Reduzierstutzen von 5/32" auf 3/32"
Gerader Reduzierstutzen Gerader Reduzierstutzen HSR53 mit Schlauchanschlüssen für 5/32" und 3/32" aus Polypropylen.
HSR42 - gerader Reduzierstutzen von 3,2 mm auf 1,6 mm, Polypropylen (Natur)
Gerader Reduzierstutzen von 3,2 mm auf 1,6 mm Gerader Reduzierstutzen HSR42 mit Schlauchanschlüssen für 1/8" (3,2, mm) und 1/16" (1,6 mm) aus Polypropylen (Natur).

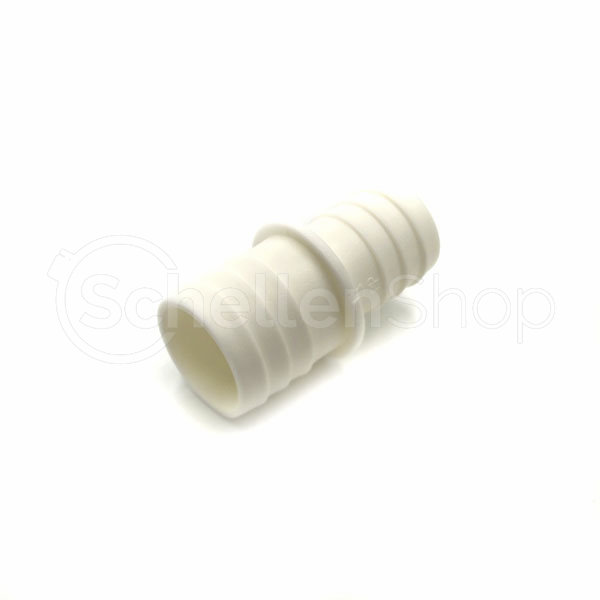

gerade Reduzierung Schlauchtülle 38 mm x 32 mm, weiß (bis 10 bar)
Gerade Schlauchreduzierung und Schlauchtülle von 38 mm auf 32 mm Mit der geraden Schlauchreduzierung bzw. Schlauchtülle lassen sich zwei Schläuche mit 38 mm und 32 mm Durchmesser einfach miteinander verbinden. Dieser Kunststoff-Schlauchverbinder und Schlauchtülle wird in den Schlauch eingeschoben und mit einer passenden Schlauchschelle gesichert. Das Material der Schlauchreduzierung ist bruchstabiles ABS und sorgt für eine sichere Verbindung Ihrer Wasserschläuche. Der gerippte Schlauchstutzen sorgt zudem für einen sicheren Halt des Wasserschlauchs. Die Durchmesser 32 mm und 38 mm sind standartisierte Abmessungen im Bereich Wasserversorgung, Bewässerung, sowie Pooltechnik und Schwimmbadtechnik.
HS4 - gerader Schlauchverbinder 3,2 mm, Polypropylen (PP)
Gerader Schlauchverbinder mit 3,2 mm Schlauchanschluss Schlauchverbinder HS4 mit zwei Schlauchanschlüssen für 1/8" Schlauch (3,2 mm) aus Polypropylen. Gerader Schlauchverbinder mit 3,2 mm Schlauchanschluss zur Verwendung mit einer Vielzahl von Schläuchen. Diese Steckverbinder sind langlebig und benutzerfreundlich und in verschiedenen Größen erhältlich, um Ihren Anforderungen gerecht zu werden.
GRS gerade Reduzierstutzen 16 auf 12 mm (blau, Polyamid Nylon 66)
Gerader Reduzierstutzen von 16 mm auf 12 mm Ein gerade Reduzierstutzen für Schlauch mit einer Reduzierung von 16 mm auf 12 mm aus Nylon (blau).
Gerade Schlauchverbinder richtig auswählen
- Anschlussgröße und Schlauchinnendurchmesser
- Schlauchverbinder aus Kunststoff, Messing oder Edelstahl
- Typische Anwendungen gerader Schlauchverbinder
- Schläuche mit einem Schlauchverbinder verbinden
- Unterschiedliche Schlauchdurchmesser verbinden
- Häufige Fragen zu geraden Schlauchverbindern
Welche Größe muss ein Schlauchverbinder haben?
Entscheidend für die Auswahl ist in erster Linie der Innendurchmesser des verwendeten Schlauches. Der Schlauch wird über den Schlauchstutzen beziehungsweise die Schlauchtülle geschoben.
In dieser Kategorie finden Sie Schlauchanschlüsse in zahlreichen metrischen und zölligen Abmessungen. Das Sortiment reicht von kleinen Schlauchverbindern für kompakte Fluidleitungen bis zu großen Doppelschlauchtüllen für Wasser-, Pool- und Industrieanwendungen.
Besonders häufig verwendet werden beispielsweise Schlauchverbinder mit 6 mm, 8 mm, 10 mm, 12 mm, 13 mm, 16 mm, 19 mm, 25 mm, 32 mm, 38 mm und 50 mm Anschluss.
Schlauchverbinder aus Kunststoff, Messing oder Edelstahl
Neben der richtigen Anschlussgröße spielt der Werkstoff eine wichtige Rolle. Welcher Schlauchverbinder geeignet ist, hängt unter anderem von Medium, Temperatur, Betriebsdruck und Umgebungsbedingungen ab.
Schlauchverbinder aus Kunststoff
Kunststoff-Schlauchverbinder sind leicht, korrosionsbeständig und vielseitig einsetzbar. Je nach Ausführung kommen beispielsweise POM, Polypropylen (PP), Polyamid oder andere technische Kunststoffe zum Einsatz. Sie eignen sich unter anderem für Wasser-, Luft- und zahlreiche industrielle Fluidleitungen.
Schlauchverbinder aus Messing
Messing-Schlauchverbinder beziehungsweise Doppelschlauchtüllen sind robuste Lösungen für viele technische Anwendungen. Sie werden beispielsweise in Druckluft-, Wasser-, Öl- und Kraftstoffleitungen eingesetzt, sofern Werkstoff und Betriebsbedingungen für das jeweilige Medium geeignet sind.
Schlauchverbinder aus Edelstahl
Edelstahl-Schlauchverbinder bieten eine hohe Korrosionsbeständigkeit und eignen sich für anspruchsvolle Einsatzbedingungen. Im Sortiment befinden sich unter anderem Doppelschlauchtüllen aus Edelstahl V2A (1.4301) für unterschiedliche Schlauchdurchmesser.
Schlauchverbinder aus verzinktem Stahl
Für ausgewählte Abmessungen stehen außerdem robuste Schlauchverbinder aus verzinktem Stahl zur Verfügung. Sie eignen sich für Anwendungen, bei denen eine mechanisch belastbare Metallverbindung benötigt wird.
Wo werden gerade Schlauchverbinder eingesetzt?
Gerade Schlauchverbinder kommen überall dort zum Einsatz, wo zwei Schlauchleitungen auf möglichst kurzem Weg miteinander verbunden werden sollen. Typische Einsatzgebiete sind beispielsweise:
- Maschinen- und Anlagenbau
- Geräte- und Apparatebau
- Druckluft- und Pneumatiksysteme
- Wasser- und Kühlwasserleitungen
- Öl- und Kraftstoffleitungen
- Fahrzeugtechnik
- Bewässerungsanlagen
- Pool- und Schwimmbadtechnik
- Werkstatt, Reparatur und Instandhaltung
Welche Ausführung geeignet ist, sollte immer anhand des verwendeten Schlauches, des Mediums sowie der jeweiligen Druck- und Temperaturbedingungen gewählt werden.
Wie verbindet man zwei Schläuche miteinander?
Bei einem klassischen geraden Schlauchverbinder werden die beiden Schlauchenden auf die gegenüberliegenden Schlauchstutzen geschoben. Gerippte beziehungsweise profilierte Schlauchtüllen verbessern dabei den Halt des Schlauches auf dem Verbinder.
Abhängig von Schlauchmaterial, Betriebsdruck und Anwendung kann die Verbindung zusätzlich mit einer passenden Schlauchschelle gesichert werden. Dadurch wird verhindert, dass sich der Schlauch unter Belastung vom Stutzen löst.
Unterschiedliche Schlauchdurchmesser verbinden
Sollen zwei Schläuche mit unterschiedlichen Innendurchmessern miteinander verbunden werden, wird statt eines gleich großen Verbinders ein reduzierender Schlauchverbinder beziehungsweise Reduzierstutzen verwendet.
Dafür finden Sie bei uns passende Reduzierstücke für Schläuche in verschiedenen Größen. Einige reduzierende Ausführungen befinden sich aufgrund ihrer geraden Bauform ebenfalls innerhalb dieser Kategorie.
Weitere Schlauchverbinder entdecken
Neben geraden Schlauchverbindern finden Sie im Schellen-Shop weitere Bauformen für unterschiedliche Leitungsführungen und Verzweigungen:
- Schlauchverbinder im Überblick
- Reduzierstücke
- T-Verbinder
- Y-Verbinder
- Winkelverbinder
- Kreuzverbinder
So lässt sich für nahezu jede Leitungsführung eine geeignete Schlauchverbindung zusammenstellen. Viele Varianten sind bei uns auch in kleinen Stückzahlen erhältlich. Bei Fragen zu Anschlussgröße, Werkstoff oder Bauform unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zu geraden Schlauchverbindern
Wie kann ich zwei Schläuche miteinander verbinden?
Zwei Schläuche mit gleichem beziehungsweise passendem Innendurchmesser können mit einem geraden Schlauchverbinder verbunden werden. Die Schlauchenden werden auf die beiden gegenüberliegenden Schlauchstutzen geschoben und bei Bedarf zusätzlich mit Schlauchschellen gesichert.
Welche Größe muss der Schlauchverbinder haben?
Die Anschlussgröße des Schlauchverbinders muss zum Innendurchmesser des verwendeten Schlauches passen. Bei einer Schlauchtülle wird daher in erster Linie der Schlauchinnendurchmesser betrachtet.
Wann benötige ich einen reduzierenden Schlauchverbinder?
Ein reduzierender Schlauchverbinder wird verwendet, wenn zwei Schläuche mit unterschiedlichen Innendurchmessern verbunden werden sollen. Beide Seiten des Verbinders besitzen dafür unterschiedliche Anschlussdurchmesser.
Muss ein Schlauchverbinder mit einer Schlauchschelle gesichert werden?
Das hängt von Schlauchmaterial, Stutzengeometrie, Druck, Temperatur und Anwendung ab. Insbesondere bei druckbeaufschlagten Leitungen kann eine zusätzliche Sicherung mit einer geeigneten Schlauchschelle erforderlich sein.
Was ist eine Doppelschlauchtülle?
Eine Doppelschlauchtülle besitzt auf beiden Seiten einen Schlauchanschluss und verbindet damit zwei Schlauchenden miteinander. Sie ist damit eine typische Bauform eines geraden Schlauchverbinders.
