TES T-Einschraubstutzen – 4 mm / R 1/8"
1,09 €
Sofort lieferbar.
TES T-Einschraubstutzen – NORMAPLAST® T-Stück mit Gewinde aus PA6
Der NORMAPLAST® TES T-Einschraubstutzen ist ein Gewindeverbinder aus Kunststoff zur Verbindung und Verzweigung medienführender Schlauchleitungen. Das T-Stück verfügt über einen Gewindeanschluss und zwei Schlauchanschlussstutzen und eignet sich damit für Anwendungen, bei denen zwei Schlauchleitungen über einen festen Gewindeanschluss verbunden beziehungsweise verzweigt werden sollen.
Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Der T-Einschraubstutzen wird unter anderem im Automobilbau sowie in zahlreichen weiteren industriellen Anwendungen eingesetzt.
T-Stück mit Gewinde und zwei Schlauchanschlüssen
Der TES kombiniert einen Gewindeanschluss mit zwei gegenüberliegenden Schlauchstutzen. Die Rippung der Stutzen unterstützt einen sicheren Sitz der aufgeschobenen Schläuche.
Abhängig von Schlauchmaterial, Betriebsdruck und Anwendung kann eine zusätzliche Sicherung der Verbindungsstellen mit geeigneten Schlauchschellen erforderlich sein.

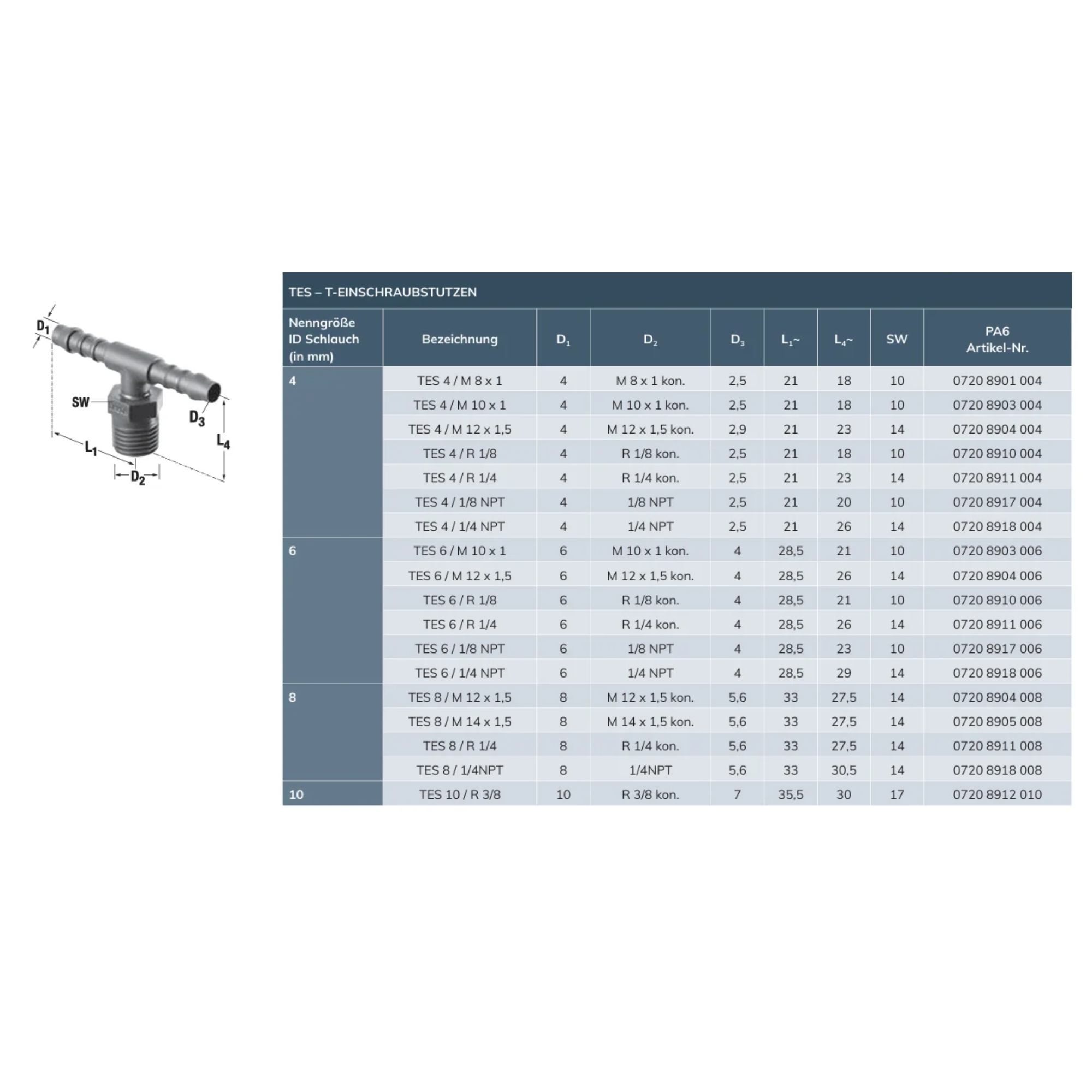

Verfügbare Gewinde des TES T-Einschraubstutzens
| Gewindeart | Verfügbare Größen |
|---|---|
| Metrisch | M8 x 1, M10 x 1, M12 x 1,5, M14 x 1,5 |
| NPT | 1/8" NPT, 1/4" NPT |
| R-Gewinde | R 1/8", R 1/4", R 3/8" |
Verfügbare Schlauchanschlüsse
| Ausführung | Verfügbare Schlauchanschlüsse |
|---|---|
| TES T-Einschraubstutzen | 4,0 mm, 6,0 mm, 8,0 mm und 10,0 mm |
Verfügbare Schlüsselweiten
- SW 10
- SW 14
- SW 17
PA6 Gewindeverbinder für industrielle Schlauchsysteme
Der T-Einschraubstutzen wird aus unverstärktem Polyamid 6 (PA6) gefertigt. Der Kunststoff ermöglicht eine leichte und korrosionsfreie Ausführung für zahlreiche technische Schlauch- und Leitungssysteme.
Durch die Kombination verschiedener Gewindegrößen und Schlauchanschlüsse lässt sich der NORMAPLAST® TES passend zur jeweiligen Konstruktion auswählen.
Betriebstemperatur und maximal zulässiger Druck
- Betriebstemperatur: -40 °C bis +90 °C
- Kurzzeitig: bis +120 °C für maximal 1 Stunde
- Maximal zulässiger Druck: 10 bar
Technische Eigenschaften des NORMAPLAST® TES
- Baureihe: TES
- Ausführung: T-Einschraubstutzen
- Funktion: Gewindeverbinder mit zwei Schlauchanschlüssen
- Werkstoff: Polyamid 6 (PA6), unverstärkt
- Schlauchanschlüsse: 4, 6, 8 und 10 mm
- Gewindearten: metrisch, NPT und R-Gewinde
- Schlüsselweiten: SW 10, SW 14 und SW 17
- Betriebstemperatur: -40 °C bis +90 °C
- Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde
- Max. zulässiger Druck: 10 bar
- Schlauchstutzen: gerippt für sicheren Schlauchsitz
TES T-Einschraubstutzen passend auswählen
Bei der Auswahl des passenden T-Stücks sollten insbesondere der benötigte Schlauchanschluss und die Gewindegröße berücksichtigt werden. Die Schlauchanschlüsse stehen von 4 bis 10 mm zur Verfügung, während je nach Ausführung metrische, NPT- oder R-Gewinde gewählt werden können.
Weitere Größen und Ausführungen finden Sie in unserer Kategorie T-Einschraubstutzen. Gerade, gewinkelte und weitere Gewindeverbinder finden Sie im Bereich Einschraubstutzen.
Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.
Unterm Ohmberg 24
D-34431 Marsberg
Tel.: +49 (29 92) 907 191
info.ndc@normagroup.com
TES T-Einschraubstutzen – 4 mm / R 1/8"
| Bezeichnung: | TES |
|---|---|
| Gewinde: | 1/4" NPT, 1/8" NPT, M8 x 1, M10 x 1, M12 x 1.5, M14 x 1.5, R 1/4", R 1/8", R 3/8" |
| Material: | Polyamid (PA) |
| Schlauchanschluss: | 4,0 mm, 6,0 mm, 8,0 mm, 10,0 mm |
| Schlüsselweite: | 10, 14, 17 |
