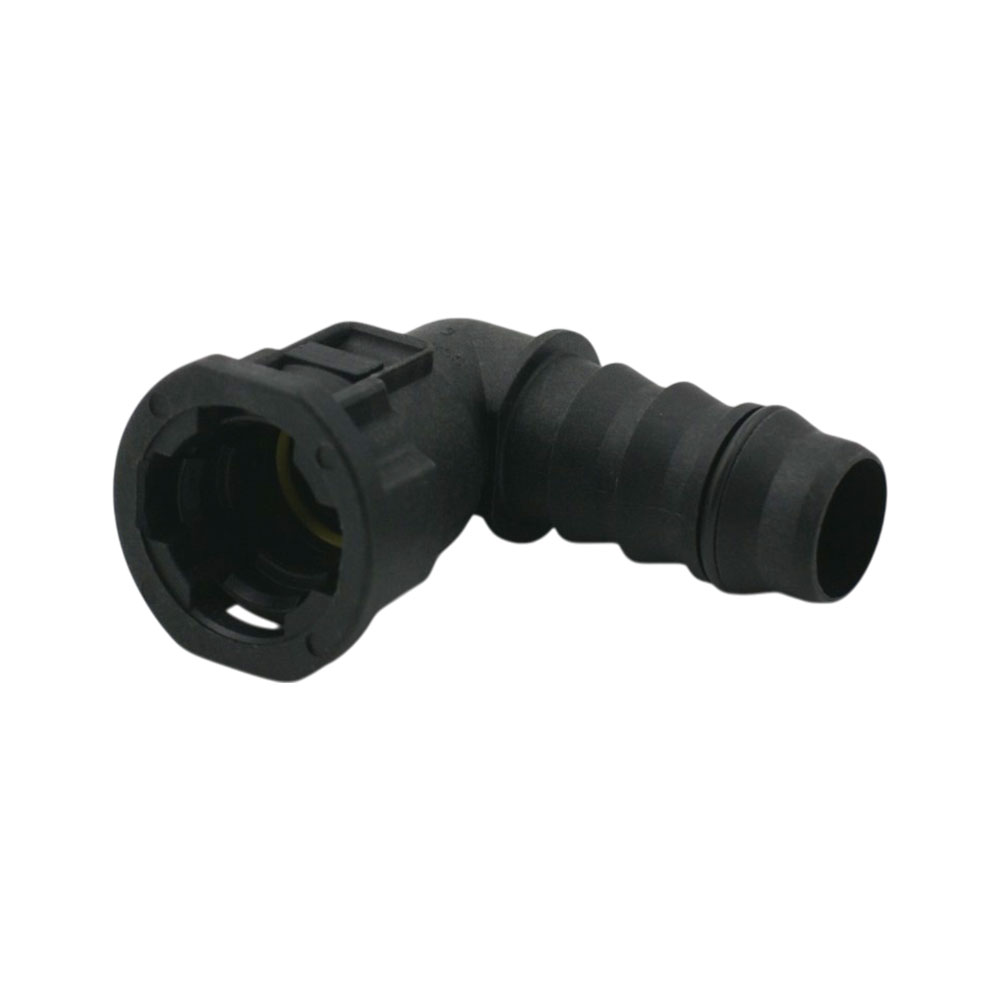

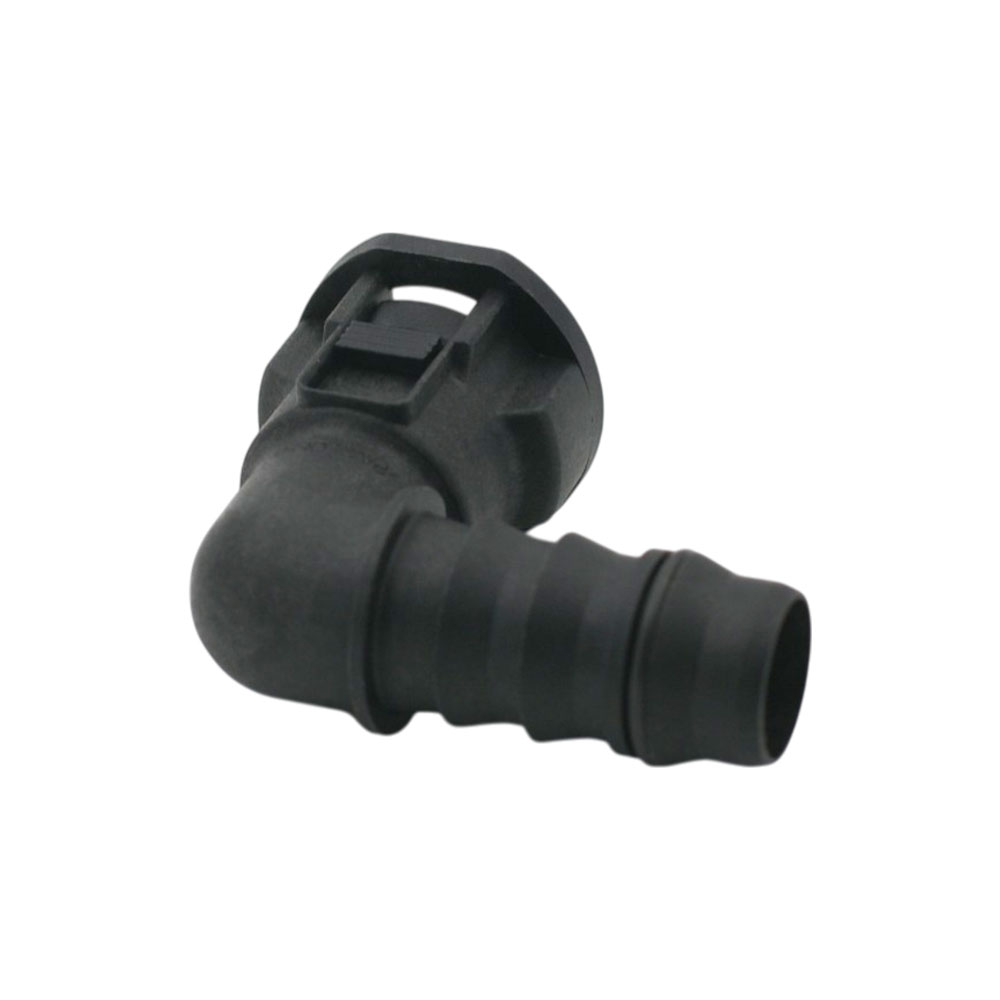

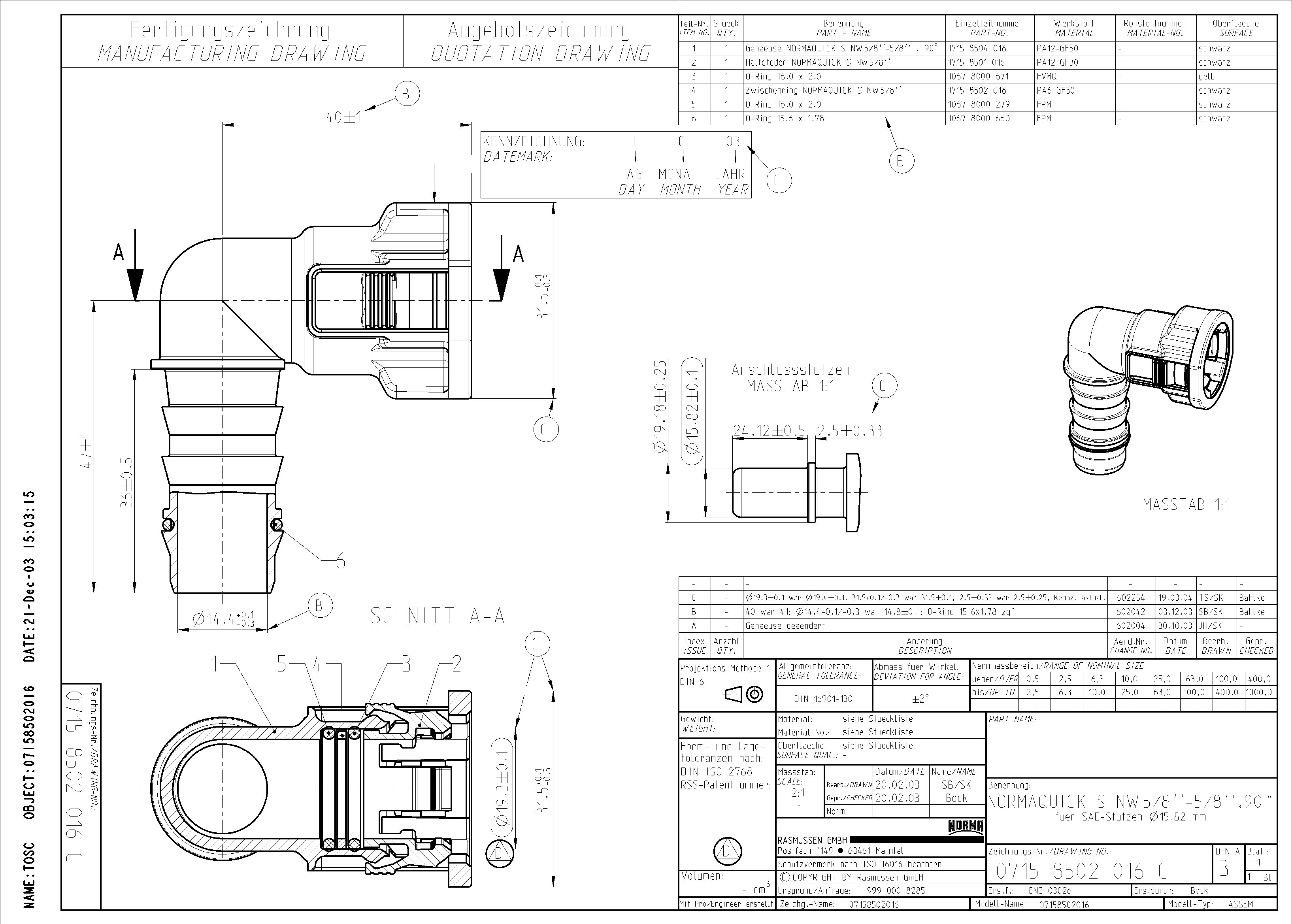

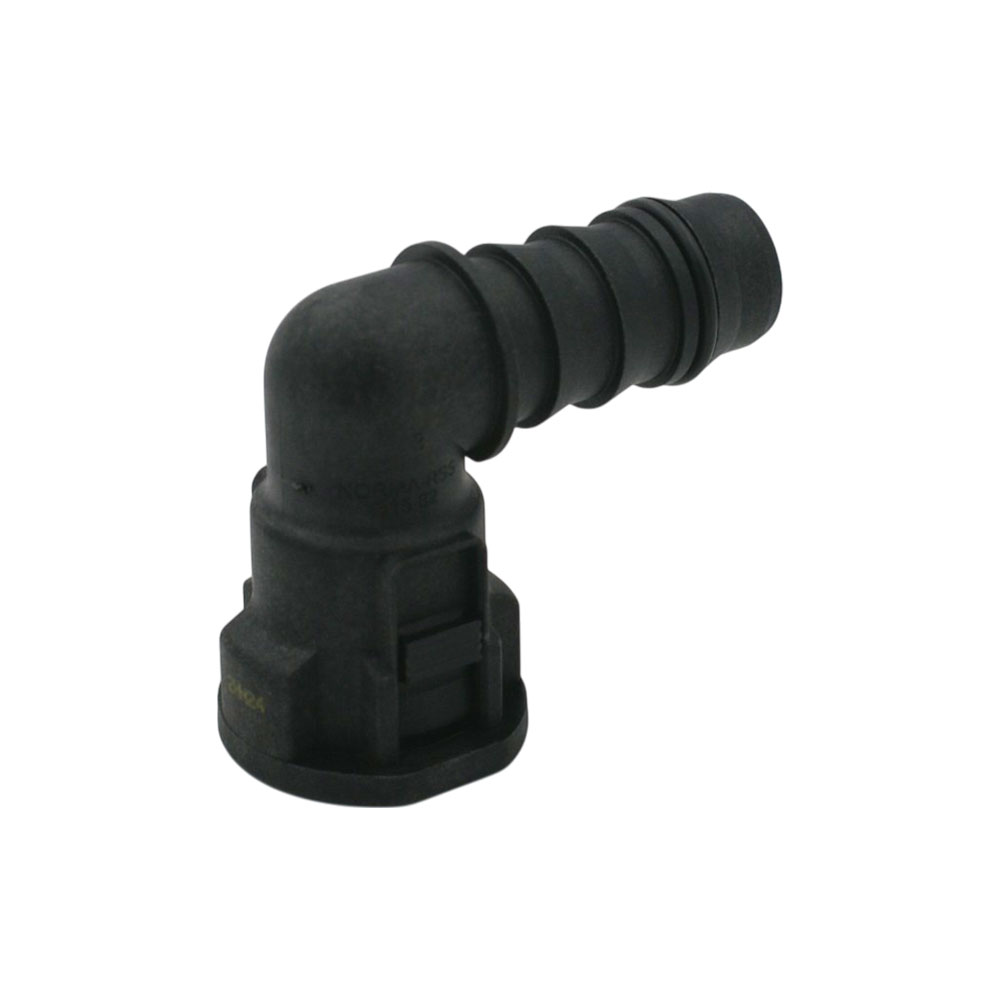

NORMAQUICK S 90°-Steckverbindung NW 5/8" mit 16 mm (5/8") Schlauchanschluss
Die NORMAQUICK® S Winkel-Steckverbindung NW 5/8" mit 16 mm (5/8") Schlauchanschluss ist für den Einsatz in der Automobiltechnik konzipiert. Die Steckverbindung besteht aus Kunststoff (Polyamid 6 und 12, mit einem Glasfaseranteil zwischen 20 % und 50 %) und ist zum Anschluss von medienführenden Leitungen geeignet.
NORMAQUICK® S 90°-Steckverbindung ist eine schnelle und einfache Möglichkeit, Linien mit Linien sowie Linien mit Einheiten zu verbinden. Es ist die perfekte Lösung für Kraftstoffleitungen, Ölleitungen und mehr. Mit NORMAQUICK® können Sie Ihre Leitung schnell und einfach, werkzeuglos mit einer anderen Leitung oder einem Aggregat verbinden.
Herstellerinformationen:
NORMA Distribution Center GmbH
Unterm Ohmberg 24
D-34431 Marsberg
Tel.: +49 (29 92) 907 191
info.ndc@normagroup.com
NORMAQUICK SR Single-Lock Steckverbindung NW 13 | Parker Autoline SAE J2044
Der
NORMAQUICK SR Single-Lock
Schnellverbinder 96251310M05 mit der Nennweite NW 13 und einem Schlauchanschluss für 12,6 mm Schlauchinnendurchmesser. Der 96251310M05 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 13,0 mm verbunden werden. Im Inneren des Steckverbinder Parker Autoline SAE J2044 befinden sich zwei Dichtringe aus verschiedenen Materialien:
FKM
FVMQ
Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
Diese Parker Autoline SAE J2044 Steckverbindung hat einen Winkel von 90°.
NORMAQUICK S
45°-Stecker NW 5/16" mit 6,4 mm Schlauchanschluss
Die NORMAQUICK® S 45° Steckverbindung NW 5/16" mit 6,4 mm (1/4") Schlauchanschluss aus Kunststoff (Polyamid 6 und 12 mit einem Glasfaseranteil zwischen 20% und 50%) erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck. Diese montagefreundlichen NORMAQUICK® S 45° Steckverbindung NW 5/16" mit 6,4 mm (1/4") Schlauchanschluss eignen sich ideal zum Anschluss von medienführenden Leitungen und lassen sich ohne Werkzeug schnell montieren.
Autoline SAE J2044 Schnellverbinder NW 5/16" |
NORMAQUICK SR Single-Lock
Der Schnellverbinder A624E50-06M04 mit der Nennweite NW 5/16" und einem Schlauchanschluss für 7,4 mm Schlauchinnendurchmesser. Der A624E50-06M04 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 7,89 mm verbunden werden. Im Inneren des Autoline SAE J2044 Schnellverbinder NW 5/16" befinden sich zwei Dichtringe, hergestellt aus FKM und FVMQ.
Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NORMAQUICK SR Single-Lock
Steckverbindung NW 08 mit 7,0 mm Schlauchanschluss
Der NORMAQUICK SR Single-Lock
Schnellverbinder A610R08-06M02 mit der Nennweite NW 8 und einem Schlauchanschluss für 7,0 mm Schlauchinnendurchmesser. Der A610R08-06M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 8,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ.
Die Serie NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NORMAQUICK SR Single Lock
Schnellverbinder NW 10 | Parker Autoline
Der Schlauch Schnellverbinder A610M10-08M02 mit der Nennweite NW 10 und einem Schlauchanschluss für 8,9 mm Schlauchinnendurchmesser. Der Schlauch Schnellverbinder A610M10-08M02 kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 10,0 mm verbunden werden. Im Inneren des Steckverbinder befinden sich zwei Dichtringe, einer aus FKM und einer FVMQ.
Die Schlauch-Schnellverbinder der Serie NORMAQUICK SR Single Lock entspricht der ehemaligen Produktreihe Parker Autoline.
NORMAQUICK S Winkelverbinder NW 1/4" mit 1/4"Schlauchanschluss
Die NORMAQUICK® S 90° Steckverbindung NW 1/4" mit 1/4"Schlauchanschluss ist aus robusten Kunststoff, bestehend aus Polyamid 6 und 12 mit einem Glasfaseranteil zwischen 20% und 50%, hergestellt. NORMAQUICK® S 90° Steckverbindung NW 1/4" mit 1/4"Schlauchanschluss ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen, Entlüftungsleitungen, Ölkühlerleitungen und Vakuumsteuerleitungen ermöglicht. Diese Verbindung ist reversibel und kann ohne vorheriges Ablassen des Kraftstoffs getrennt werden. NORMAQUICK® S erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck.
NORMAQUICK® S verbindet sowohl Leitung mit Leitung, als auch Leitung mit Aggregat.
NORMAQUICK S
90°-Steckverbindung NW 3/8", mit 5/16" Schlauchanschluss
Die NORMAQUICK® S 90° Steckverbindung NW 3/8", mit 5/16" Schlauchanschluss wurde aus robusten Kunststoff, bestehend aus Polyamid 6 und 12 mit einem Glasfaseranteil zwischen 20% und 50%, hergestellt.
NORMAQUICK® S 90° Steckverbindung NW 3/8", mit 5/16" Schlauchanschluss ist eine patentierte Technologie, die den Anschluss von Kraftstoffleitungen, Entlüftungsleitungen, Ölkühlerleitungen und Vakuumsteuerleitungen ermöglicht. Diese Verbindung ist reversibel und kann ohne vorheriges Ablassen des Kraftstoffs getrennt werden. NORMAQUICK® S erleichtert das An- und Ablegen der Kraftstoffleitung sowie die Längenanpassung der Kraftstoffleitung. Die Steckverbindung hat eine große Beständigkeit gegen Betriebsdruck.
NORMAQUICK SR Single-Lock
Steckverbindung NW 5/16" mit 7,4mm Schlauchanschluss | Autoline SAE J2044
Die NORMAQUICK
SR Single-Lock Steckverbindung A614A50-06M04 hat ein Nennweite von NW 5/16" und einen Schlauchanschluss für 7,4 mm Schlauchinnendurchmesser. Der Steckverbindung mit Schlauchanschluss kann mit einem SAE-Stutzen (J2044) mit einem Außendurchmesser von 7,89 mm verbunden werden. Im Inneren der Autoline SAE J2044 Steckverbindung mit Schlauchanschluss befinden sich zwei spezial Dichtringe aus FVMQ und aus FKM.
Diese Steckverbindung mit Schlauchanschluss Serie von NORMAQUICK SR Single-Lock entspricht der ehemaligen Produktreihe Parker Autoline.
Benzin- / Kraftstoffschlauch mit aufvulkanisierter Textilflechtung – Meterware
Der Benzin- und Kraftstoffschlauch als Meterware eignet sich für handelsübliche Kraftstoffe wie Benzin einschließlich E10 und Diesel. Darüber hinaus kann der Schlauch für Heizöl, Wasser und Luft eingesetzt werden. Die aufvulkanisierte Textilflechtung schützt die Schlauchoberfläche und sorgt für eine robuste Ausführung bei mechanischen Belastungen und äußeren Einwirkungen.
Der Kraftstoffschlauch ist in mehreren Innen- und Außendurchmessern erhältlich und wird als Meterware angeboten. Dadurch kann die benötigte Schlauchlänge passend zum jeweiligen Einsatz gewählt werden.
Verfügbare Abmessungen, Betriebsdruck und Biegeradius
Abmessung innen x außen
Min. Biegeradius
Betriebsdruck
5,5 x 10,5 mm
40 mm
7 bar
7,5 x 12,5 mm
50 mm
7 bar
9,0 x 15,0 mm
60 mm
7 bar
11,0 x 17,0 mm
70 mm
7 bar
15,0 x 23,0 mm
90 mm
10 bar
Passend für verschiedene Benzinschlauchanschlüsse
Bei der Auswahl des passenden Kraftstoffschlauchs ist insbesondere der Innendurchmesser des Schlauchs in Verbindung mit dem Außendurchmesser des Anschlussstutzens zu berücksichtigen.
5,5 x 10,5 mm: passend für Benzinschlauchanschlüsse mit 6 oder 7 mm Außendurchmesser
7,5 x 12,5 mm: passend für Benzinschlauchanschlüsse mit 7 oder 8 mm Außendurchmesser
9,0 x 15,0 mm: passend für Benzinschlauchanschlüsse mit 9 mm Außendurchmesser
11,0 x 17,0 mm: passend für Benzinschlauchanschlüsse mit 11 oder 12 mm Außendurchmesser
Für die Ausführung 15,0 x 23,0 mm sollte der benötigte Anschlussdurchmesser passend zur jeweiligen Anwendung geprüft werden.
Aufvulkanisierte Textilflechtung für zusätzlichen Schutz
Die außenliegende Textilflechtung ist auf den Kraftstoffschlauch aufvulkanisiert. Dadurch liegt die textile Ummantelung fest am Schlauch an und schützt die Oberfläche vor äußeren mechanischen Einwirkungen.
Die Textilummantelung macht den Schlauch insbesondere für Anwendungen interessant, bei denen neben der Medienbeständigkeit auch eine robuste Außenfläche gefragt ist.
Geeignet für Benzin, Diesel und weitere Medien
Der textilummantelte Schlauch kann für unterschiedliche flüssige und gasförmige Medien eingesetzt werden. Dazu gehören:
Benzin: einschließlich E10
Diesel
Heizöl
Wasser
Luft
Damit eignet sich der Schlauch unter anderem für Kraftstoffleitungen sowie weitere technische Schlauchverbindungen, sofern Abmessung, Betriebsdruck und Medium zur jeweiligen Anwendung passen.
Was bedeutet der minimale Biegeradius?
Der angegebene minimale Biegeradius beschreibt, wie eng der Kraftstoffschlauch verlegt werden darf. Ein zu kleiner Biegeradius kann dazu führen, dass der Schlauch geknickt oder der freie Querschnitt reduziert wird.
Je größer der Schlauchdurchmesser, desto größer ist daher auch der erforderliche Mindestbiegeradius. Dieser liegt je nach Ausführung zwischen 40 und 90 mm.
Betriebsdruck bis 10 bar
Die Ausführungen von 5,5 x 10,5 bis 11,0 x 17,0 mm sind für einen Betriebsdruck von bis zu 7 bar ausgelegt. Die größte Ausführung mit 15,0 x 23,0 mm erreicht einen Betriebsdruck von bis zu 10 bar.
Kraftstoffschlauch als Meterware bestellen
Der Benzin- und Kraftstoffschlauch wird als Meterware angeboten. Dadurch können Sie die benötigte Länge passend zu Ihrer Anwendung bestellen und den Schlauch anschließend entsprechend der gewünschten Leitungsführung zuschneiden.
Technische Eigenschaften im Überblick
Produkttyp: Benzin- / Kraftstoffschlauch
Ausführung: mit aufvulkanisierter Textilflechtung
Lieferform: Meterware
Verfügbare Abmessungen: 5,5 x 10,5 mm bis 15,0 x 23,0 mm
Betriebsdruck: je nach Ausführung 7 oder 10 bar
Minimaler Biegeradius: je nach Ausführung 40 bis 90 mm
Geeignete Medien: Benzin einschließlich E10, Diesel, Heizöl, Wasser und Luft
Besonderheit: aufvulkanisierte textile Außenflechtung
