EWS Einschraub-Winkel-Verschraubung, schwenkbar – 6 x 1 - R 1/8"

EWS Einschraub-Winkel-Verschraubung schwenkbar – NORMAPLAST® aus PA6-GF30

Die NORMAPLAST® EWS Einschraub-Winkel-Verschraubung ist eine schwenkbare Winkelverschraubung zur Verbindung von Kunststoffrohren mit einem Gewindeanschluss. Sie kombiniert eine Rohr-Klemmverschraubung mit einem Einschraubgewinde und ermöglicht dadurch eine kompakte, abgewinkelte Leitungsführung.

Die EWS wird aus glasfaserverstärktem Polyamid PA6-GF30 gefertigt. Der Glasfaseranteil von 30 % unterstützt eine hohe mechanische Festigkeit und Formstabilität des Kunststoffs. Durch die schwenkbare Bauform lässt sich die Ausrichtung des Rohranschlusses an die jeweilige Einbausituation anpassen.

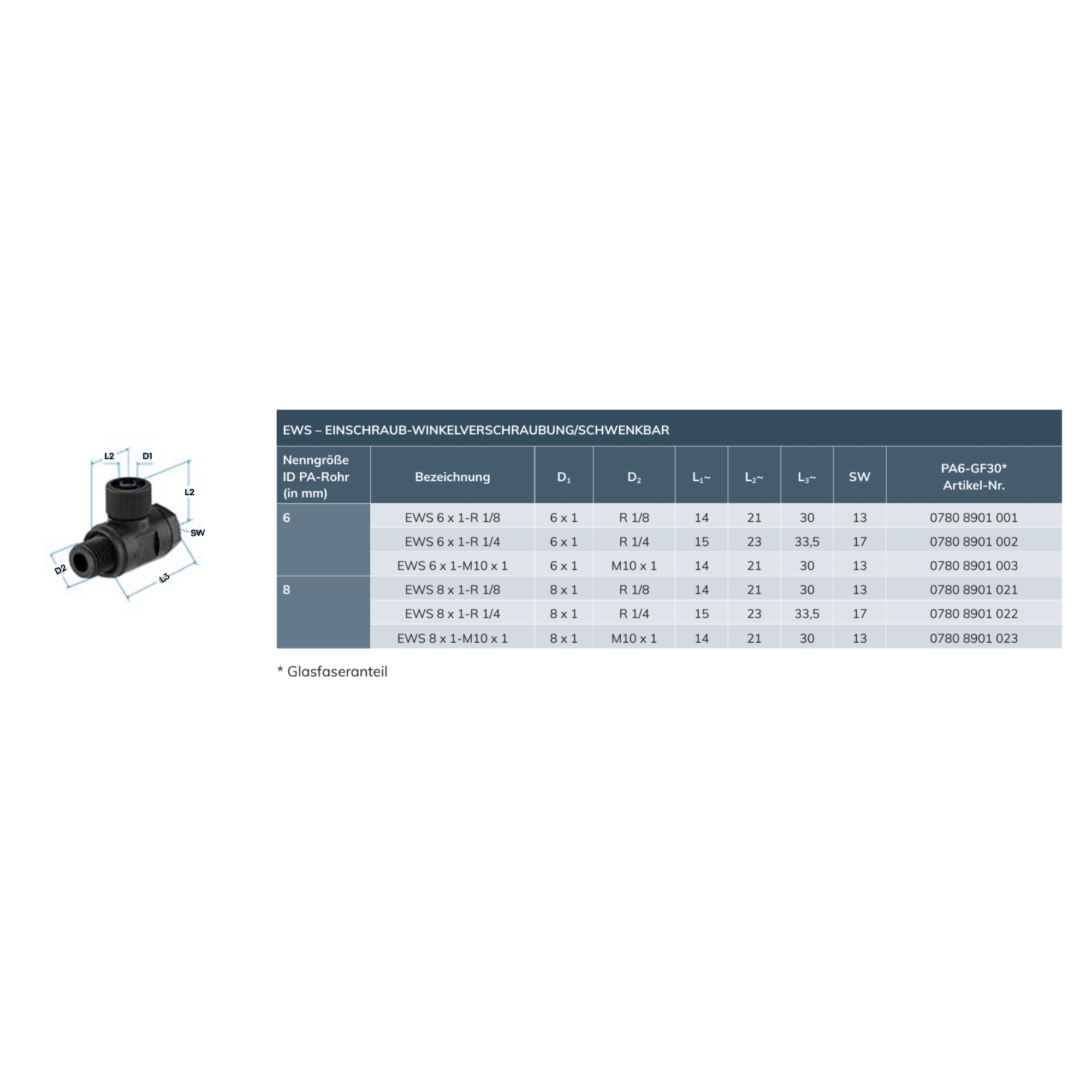

Verfügbare Rohrabmessungen und Gewinde

Hinweis: Die konkrete Kombination aus Rohrabmessung und Gewinde ist abhängig von der jeweiligen Artikelvariante. Bitte wählen Sie die benötigte Ausführung über die Variantenauswahl im Shop.

Schwenkbare Winkelverschraubung für kompakte Rohrführungen

Die EWS Winkelverschraubung eignet sich für Anwendungen, bei denen ein Kunststoffrohr nicht geradlinig, sondern abgewinkelt an einen Gewindeanschluss angebunden werden soll. Die schwenkbare Konstruktion erleichtert dabei die Ausrichtung des Rohranschlusses innerhalb der jeweiligen Einbausituation.

Auf der Rohrseite wird die Leitung über die Klemmverschraubung aufgenommen. Auf der gegenüberliegenden Seite befindet sich das Gewinde zum Einschrauben in den vorgesehenen Anschluss.

PA6-GF30 – glasfaserverstärktes Polyamid

Als Werkstoff kommt Polyamid 6 mit 30 % Glasfaserverstärkung (PA6-GF30) zum Einsatz. Die Glasfaserverstärkung verbessert insbesondere die Festigkeit und Formstabilität des Kunststoffs und macht die EWS zu einer robusten Lösung für technische Rohr- und Leitungssysteme.

Betriebstemperatur und maximal zulässiger Druck

• Betriebstemperatur: -40 °C bis +120 °C
• Kurzzeitig: bis +150 °C für maximal 1 Stunde
• Maximal zulässiger Druck: 10 bar

Technische Eigenschaften der NORMAPLAST® EWS

• Baureihe: EWS
• Ausführung: Einschraub-Winkel-Verschraubung, schwenkbar
• Werkstoff: PA6-GF30, glasfaserverstärktes Polyamid
• Glasfaseranteil: 30 %
• Rohrabmessungen: 6 x 1 mm und 8 x 1 mm
• Gewinde: M10 x 1, R 1/8" und R 1/4"
• Verbindung: Rohr-Klemmanschluss auf Einschraubgewinde
• Besonderheit: schwenkbare Winkelausführung
• Betriebstemperatur: -40 °C bis +120 °C
• Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde
• Max. zulässiger Druck: 10 bar

EWS Winkelverschraubung passend auswählen

Bei der Auswahl der passenden EWS sind sowohl die Rohrabmessung als auch die benötigte Gewindegröße entscheidend. Das Kunststoffrohr muss zur Klemmseite passen, während das Einschraubgewinde auf den vorhandenen Anschluss abgestimmt werden muss.
