YRS Y-Reduzierstutzen – 4 - 6 - 4
YRS Y-Reduzierstutzen – NORMAPLAST® Schlauchverbinder aus POM
Der NORMAPLAST® YRS Y-Reduzierstutzen ist ein 3-Wege-Schlauchverbinder aus Kunststoff zur Verbindung und Verzweigung von Schlauchleitungen mit unterschiedlichen Innendurchmessern. Durch die Y-förmige Bauweise lassen sich drei Schlauchleitungen miteinander verbinden, wobei die verfügbaren Ausführungen unterschiedliche Anschlussdurchmesser kombinieren.
Als Standardmaterial kommt naturfarbenes POM Polyacetal Copolymer zum Einsatz. Der Y-Schlauchverbinder eignet sich für medienführende Leitungen und kann unter anderem für den Transport von Wasser, Luft, Öl oder Kraftstoff verwendet werden.

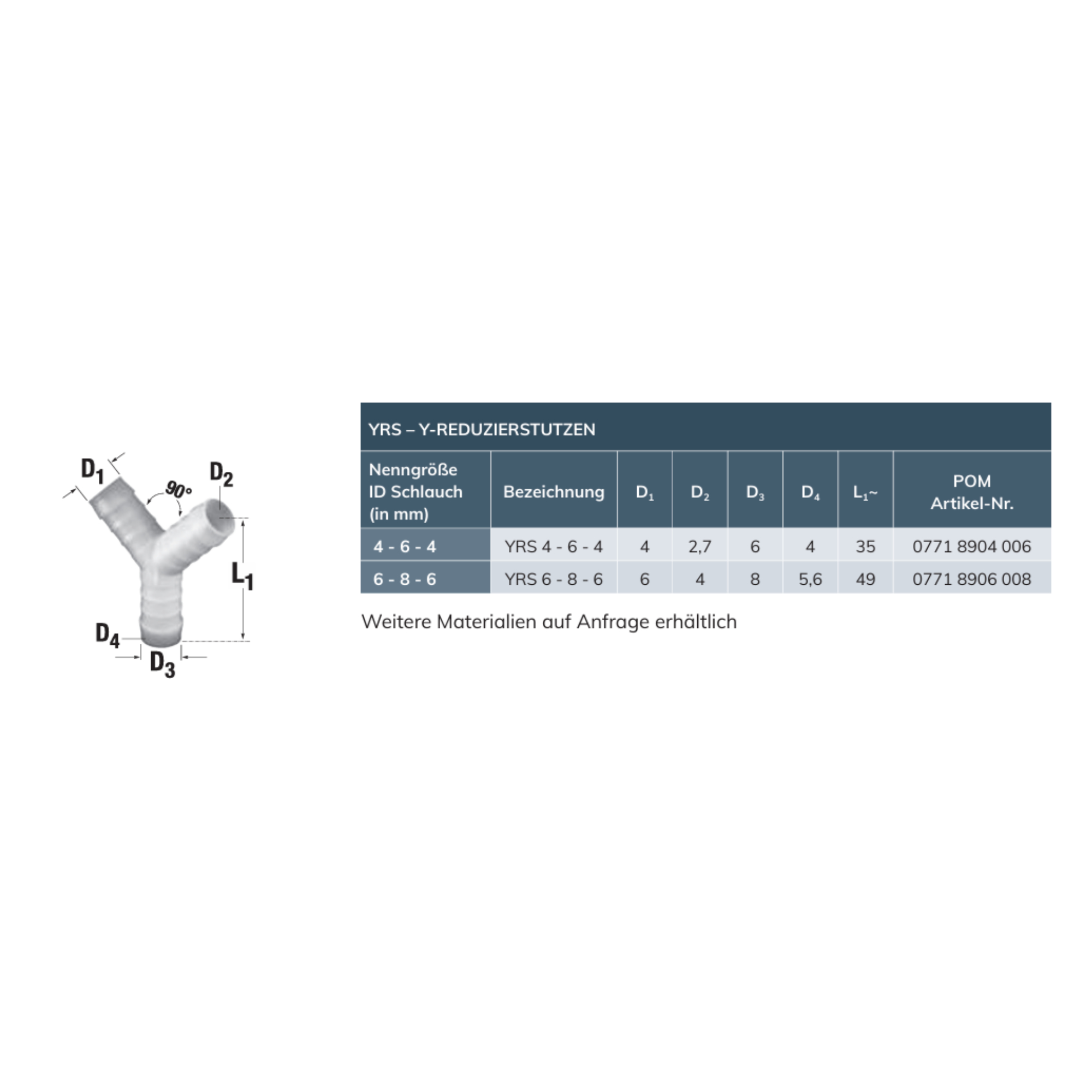

Verfügbare Größen des YRS Y-Reduzierstutzens
| Anschluss 1 | Anschluss 2 | Anschluss 3 |
|---|---|---|
| 4 mm | 6 mm | 4 mm |
| 6 mm | 8 mm | 6 mm |
Y-Schlauchverbinder für unterschiedliche Schlauchdurchmesser
Der YRS Y-Reduzierstutzen ist für Anwendungen vorgesehen, bei denen eine Schlauchleitung Y-förmig verzweigt und gleichzeitig zwischen unterschiedlichen Schlauchdurchmessern übergeleitet werden soll.
Zur Auswahl stehen die Kombinationen 4–6–4 mm und 6–8–6 mm. Dadurch lässt sich beispielsweise ein größer dimensionierter Anschluss mit zwei kleineren Schlauchanschlüssen innerhalb einer kompakten Verbindung kombinieren.
Gerippte Schlauchstutzen für sicheren Sitz
Die Schlauchanschlüsse des NORMAPLAST® YRS besitzen eine Rippung, die den sicheren Sitz der aufgeschobenen Schläuche unterstützt. Die Schläuche werden direkt auf die jeweiligen Anschlussstutzen aufgeschoben.
Abhängig von Schlauchmaterial, Betriebsdruck und Einsatzbedingungen kann eine zusätzliche Sicherung der einzelnen Verbindungsstellen mit geeigneten Schlauchschellen erforderlich sein.
POM Schlauchverbinder für Wasser, Luft, Öl und Kraftstoff
Der Y-Reduzierstutzen wird standardmäßig aus POM Polyacetal Copolymer gefertigt. Das naturfarbene Kunststoffmaterial eignet sich für kompakte Verbindungselemente in technischen und industriellen Schlauchsystemen.
Typische Einsatzbereiche finden sich unter anderem im Automobilbau, Maschinen- und Anlagenbau sowie in weiteren Anwendungen mit medienführenden Schlauchleitungen.
Betriebstemperatur und maximal zulässiger Druck
- Betriebstemperatur: -40 °C bis +80 °C
- Kurzzeitig: bis +110 °C für maximal 1 Stunde
- Maximal zulässiger Druck: 10 bar
Technische Eigenschaften des NORMAPLAST® YRS
- Baureihe: YRS
- Ausführung: Y-Reduzierstutzen / reduzierender 3-Wege-Schlauchverbinder
- Werkstoff: POM Polyacetal Copolymer
- Standardfarbe: naturfarben
- Anzahl Anschlüsse: 3
- Verfügbare Kombinationen: 4–6–4 mm und 6–8–6 mm
- Anschlussform: gerippte Schlauchstutzen
- Betriebstemperatur: -40 °C bis +80 °C
- Kurzzeitige Temperatur: bis +110 °C, maximal 1 Stunde
- Max. zulässiger Druck: 10 bar
- Geeignete Medien: unter anderem Wasser, Luft, Öl und Kraftstoff
YRS Y-Reduzierstutzen passend auswählen
Bei der Auswahl sind die Innendurchmesser aller drei anzuschließenden Schläuche zu berücksichtigen. Wählen Sie die Anschlusskombination entsprechend den vorhandenen Schlauchdimensionen.
Weitere Y-Stücke und 3-Wege-Verbinder finden Sie in unserer Kategorie Y-Schlauchverbinder. Weitere Reduzierverbinder für unterschiedliche Schlauchdurchmesser finden Sie außerdem im Bereich Reduzierstücke.
Gerade Verbinder, T-Stücke, Winkel- und weitere Bauformen finden Sie im Bereich Schlauchverbinder. Weitere Kupplungen und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.
Unterm Ohmberg 24
D-34431 Marsberg
Tel.: +49 (29 92) 907 191
info.ndc@normagroup.com
YRS Y-Reduzierstutzen – 4 - 6 - 4
| Bezeichnung: | YRS |
|---|---|
| Material: | Acetalcopolymerisat (POM) |
| Reduzierung: | 4 mm - 6 mm - 4 mm, 6 mm - 8 mm - 6 mm |
