Klemmverschraubung EG gerade Einschraub-Verschraubung – 6 x 1 - R 1/8"

Klemmverschraubung EG – gerade Einschraub-Verschraubung aus PA12-GF30

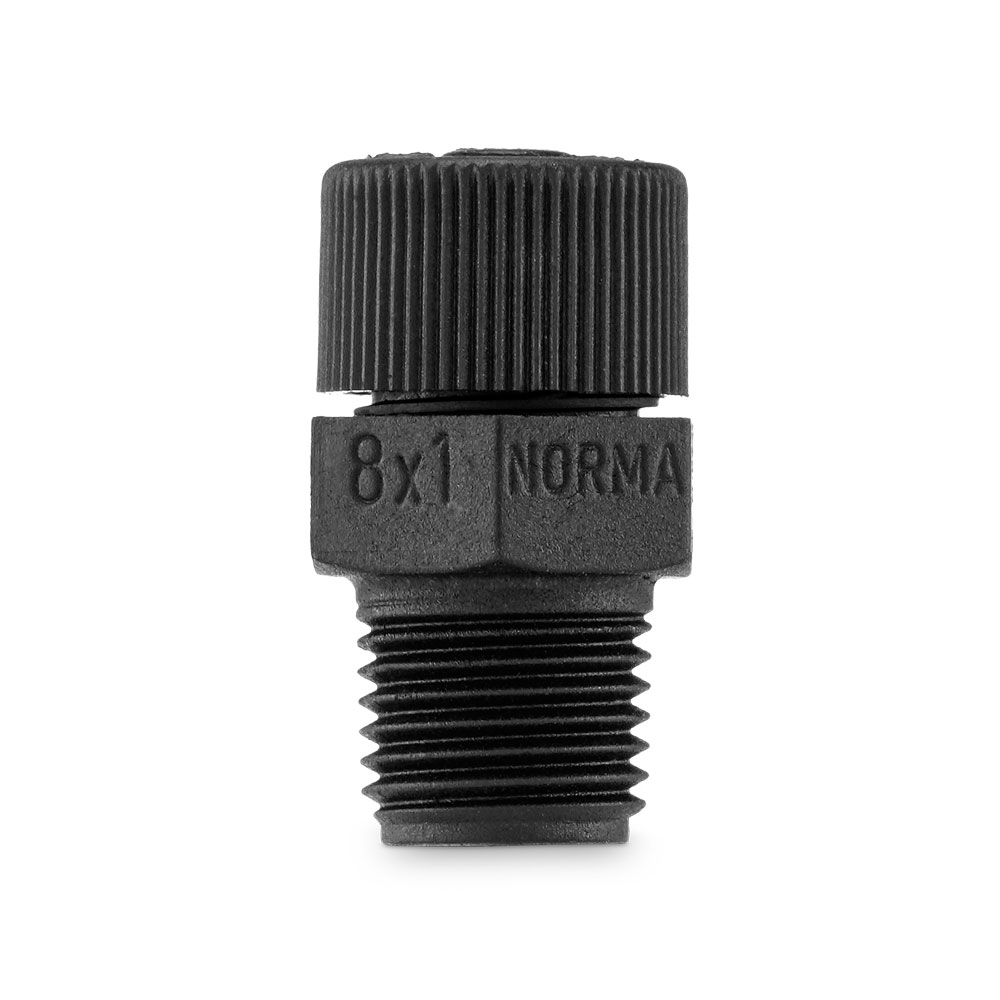

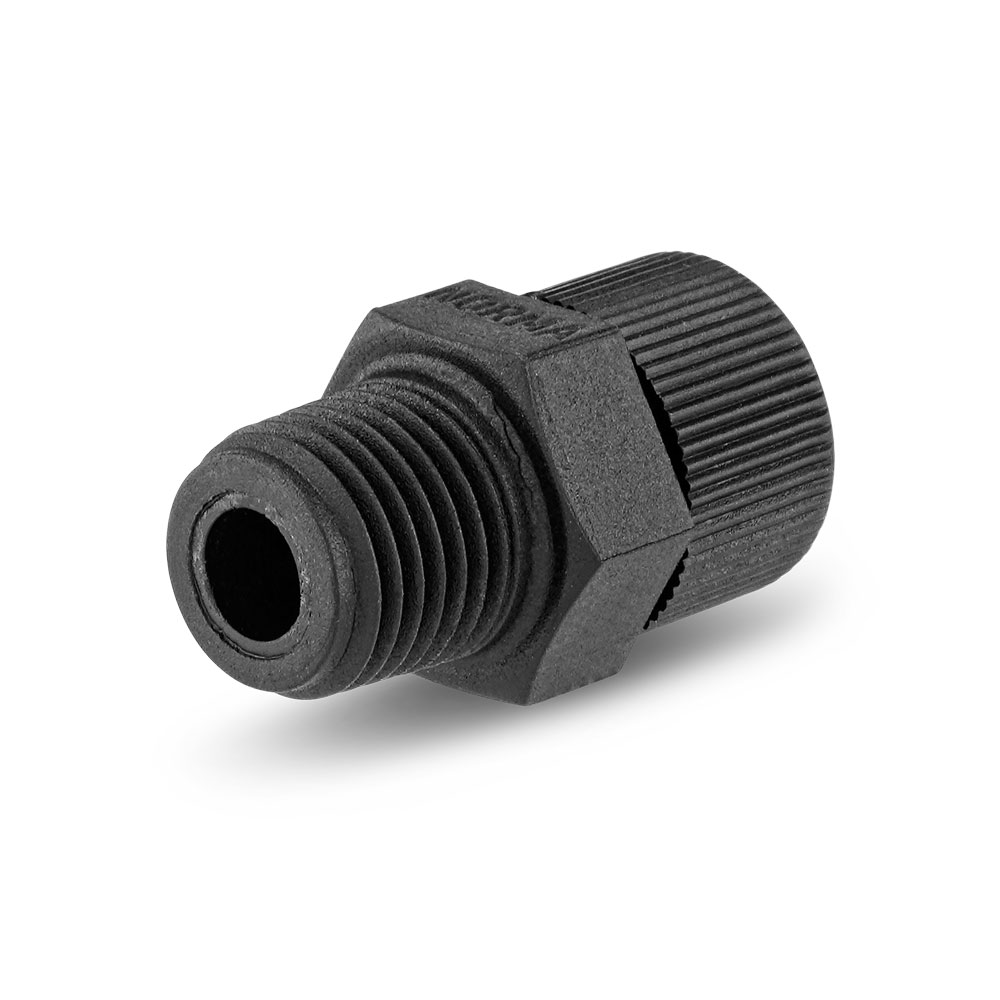

Die NORMAPLAST® EG Klemmverschraubung ist eine gerade Einschraub-Verschraubung zur Verbindung von Kunststoffrohren mit einem Gewindeanschluss. Sie kombiniert auf einer Seite eine Rohr-Klemmverschraubung mit einem Einschraubgewinde auf der gegenüberliegenden Seite und ermöglicht damit eine kompakte Verbindung innerhalb technischer Rohr- und Leitungssysteme.

Die Einschraubverschraubung wird aus glasfaserverstärktem Polyamid PA12-GF30 gefertigt. Der Glasfaseranteil von 30 % unterstützt eine hohe mechanische Festigkeit und Formstabilität des Kunststoffverbinders.

Verfügbare Rohrabmessungen und Gewinde

Gerade Klemmverschraubung mit Einschraubgewinde

Die EG Einschraubverschraubung eignet sich für Anwendungen, bei denen ein Kunststoffrohr direkt an einen vorhandenen Gewindeanschluss angebunden werden soll. Die gerade Bauform ermöglicht dabei eine geradlinige Leitungsführung.

Auf der Rohrseite wird die Leitung über die Klemmverschraubung aufgenommen. Auf der gegenüberliegenden Seite befindet sich das entsprechende Gewinde zum Einschrauben in den vorhandenen Anschluss.

PA12-GF30 – glasfaserverstärktes Polyamid

Als Werkstoff kommt Polyamid 12 mit 30 % Glasfaserverstärkung (PA12-GF30) zum Einsatz. Die Glasfaserverstärkung erhöht insbesondere die Festigkeit und Formstabilität des Kunststoffs und macht die Klemmverschraubung zu einer robusten Lösung für technische Rohrsysteme.

Die Kunststoffausführung eignet sich unter anderem für Anwendungen im Maschinen- und Anlagenbau, Automobilbereich sowie für weitere industrielle Leitungs- und Rohrsysteme.

Betriebstemperatur und maximal zulässiger Druck

• Betriebstemperatur: -40 °C bis +120 °C
• Kurzzeitig: bis +150 °C für maximal 1 Stunde
• Maximal zulässiger Druck: 10 bar

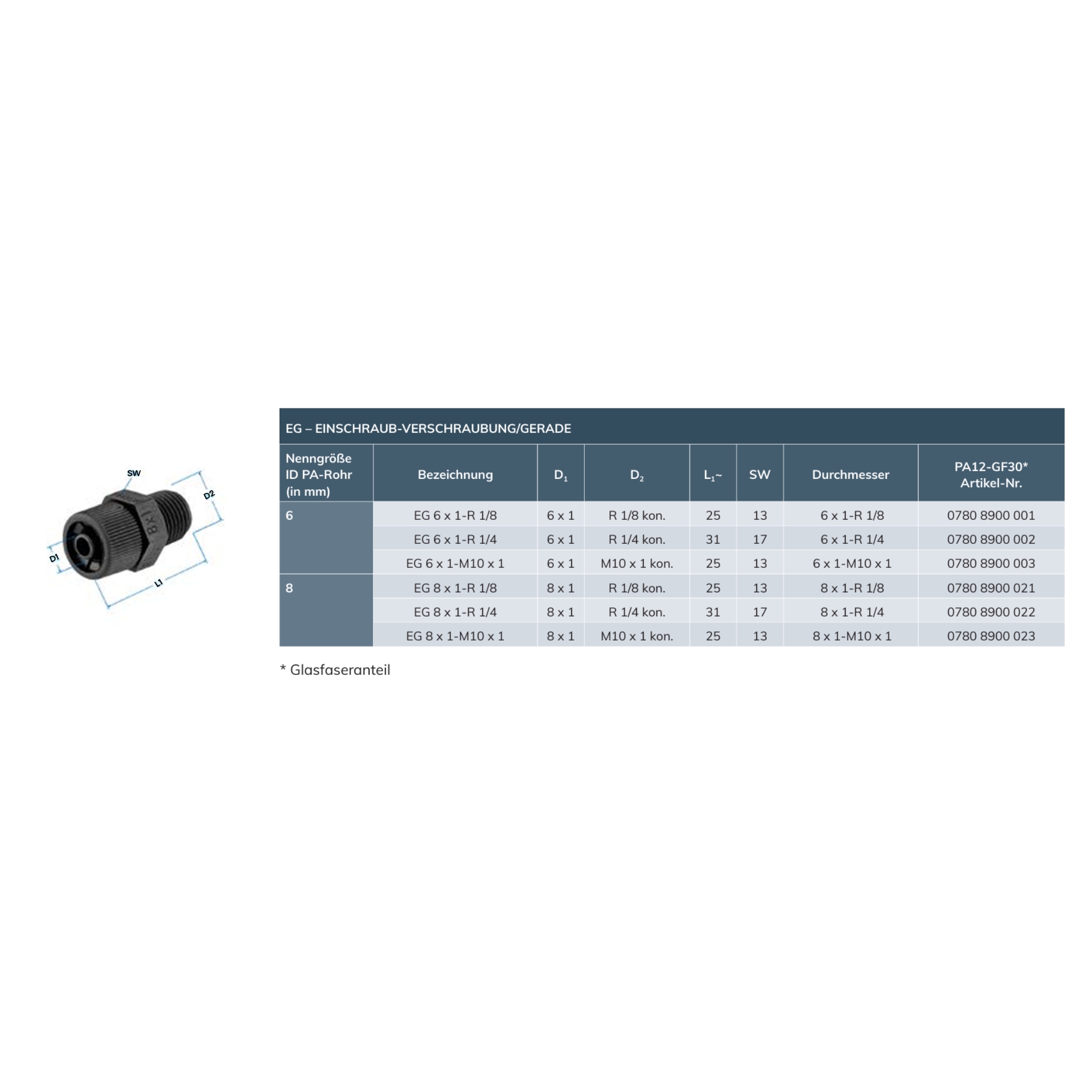

Technische Eigenschaften der NORMAPLAST® EG

• Baureihe: EG
• Ausführung: gerade Einschraub-Klemmverschraubung
• Werkstoff: PA12-GF30, glasfaserverstärktes Polyamid
• Glasfaseranteil: 30 %
• Rohrabmessungen: 6 x 1 mm und 8 x 1 mm
• Gewinde: M10 x 1, R 1/8" und R 1/4"
• Verbindung: Rohr-Klemmanschluss auf Gewindeanschluss
• Betriebstemperatur: -40 °C bis +120 °C
• Kurzzeitige Temperatur: bis +150 °C, maximal 1 Stunde
• Max. zulässiger Druck: 10 bar

Klemmverschraubung passend auswählen

Bei der Auswahl der passenden EG Einschraub-Verschraubung sind sowohl die Rohrabmessung als auch die benötigte Gewindegröße zu berücksichtigen. Das Rohr muss zur jeweiligen Klemmseite passen, während das Einschraubgewinde auf den vorhandenen Anschluss abgestimmt werden muss.

Weitere Größen und Bauformen finden Sie in unserer Kategorie Kompressionsverbinder und Klemmverschraubungen. Weitere Kupplungen und Verbindungslösungen für Rohre finden Sie außerdem im Bereich Rohrverbindung.
