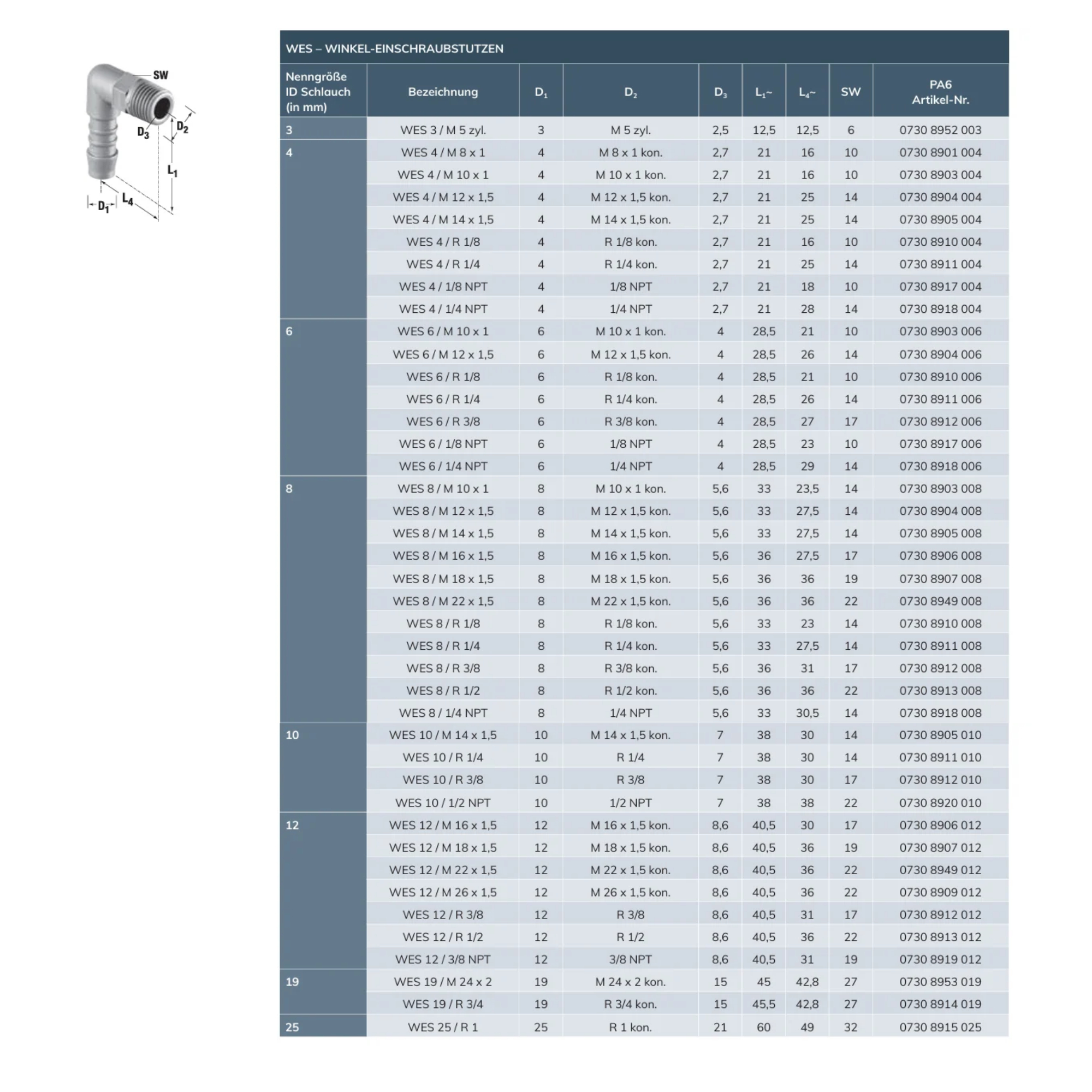

WES Winkel-Einschraubstutzen, Polyamid – 3 mm / M5

GES gerader Einschraubstutzen – NORMAPLAST® Gewindetülle aus PA6 Der GES gerade Einschraubstutzen von NORMAPLAST® ist ein Gewindeverbinder aus Kunststoff zur Verbindung von Schläuchen mit Gewindeanschlüssen. Auf einer Seite befindet sich das Gewinde zur Montage am entsprechenden Anschluss, auf der anderen Seite eine Schlauchtülle mit Tannenbaumprofil zur Aufnahme des Schlauchs. Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Der gerade Einschraubstutzen eignet sich für medienführende Leitungen und wird unter anderem im Automobilbau, Maschinen- und Anlagenbau sowie in zahlreichen weiteren Industriebereichen eingesetzt. Gewindetülle mit Tannenbaumprofil für sicheren Schlauchsitz Das Tannenbaumprofil des Schlauchanschlusses unterstützt einen sicheren Sitz des aufgeschobenen Schlauchs. Abhängig von Anwendung, Schlauchmaterial, Druck und Betriebsbedingungen kann die Verbindungsstelle zusätzlich mit einer geeigneten Schlauchschelle gesichert werden. Durch die große Auswahl an metrischen Gewinden, NPT-Gewinden und R-Gewinden sowie Schlauchanschlüssen von 3 bis 25 mm lässt sich der NORMAPLAST® GES Einschraubstutzen für zahlreiche Anschlusskombinationen einsetzen. Verfügbare Gewinde Gewindeart Verfügbare Größen Metrisch M5, M8 x 1, M8 x 1,25, M10 x 1, M12 x 1,5, M14 x 1,5, M16 x 1,5, M18 x 1,5, M20 x 1,5, M22 x 1,5, M26 x 1,5 NPT 1/8" NPT, 1/4" NPT, 3/8" NPT, 1/2" NPT R-Gewinde R 1/8", R 1/4", R 3/8", R 1/2", R 3/4", R 1" Verfügbare Schlauchanschlüsse Schlauchanschluss Verfügbare Größen Schlauchtülle 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm, 14,0 mm, 16,0 mm, 19,0 mm und 25,0 mm (1") Verfügbare Schlüsselweiten Je nach Ausführung sind die GES Einschraubstutzen mit den folgenden Schlüsselweiten erhältlich: SW 6 SW 10 SW 14 SW 17 SW 22 SW 27 SW 32 Betriebstemperatur von -40 °C bis +90 °C Das unverstärkte PA6 Polyamid ermöglicht einen breiten Temperatureinsatz: Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des GES Einschraubstutzens Baureihe: GES Ausführung: gerader Einschraubstutzen / Gewindetülle Werkstoff: Polyamid 6 (PA6), unverstärkt Schlauchanschluss: Tannenbaumprofil Schlauchanschlüsse: 3 bis 25 mm (1") Gewinde: metrisch, NPT oder R-Gewinde Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Schlüsselweiten: SW 6, 10, 14, 17, 22, 27 und 32 Gerade Einschraubstutzen passend auswählen Bei der Auswahl des passenden GES Gewindeverbinders sind insbesondere der benötigte Schlauchanschluss und die Gewindegröße zu beachten. Der Schlauchanschluss sollte passend zum Innendurchmesser des verwendeten Schlauchs gewählt werden, während das Gewinde zur vorhandenen Anschlussstelle passen muss. Weitere Größen und Ausführungen finden Sie in unserer Kategorie gerade Einschraubstutzen. Winkel-, T- und weitere Gewindeverbinder finden Sie im Bereich Einschraubstutzen. Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.

TES T-Einschraubstutzen – NORMAPLAST® T-Stück mit Gewinde aus PA6 Der NORMAPLAST® TES T-Einschraubstutzen ist ein Gewindeverbinder aus Kunststoff zur Verbindung und Verzweigung medienführender Schlauchleitungen. Das T-Stück verfügt über einen Gewindeanschluss und zwei Schlauchanschlussstutzen und eignet sich damit für Anwendungen, bei denen zwei Schlauchleitungen über einen festen Gewindeanschluss verbunden beziehungsweise verzweigt werden sollen. Als Standardmaterial kommt unverstärktes Polyamid 6 (PA6) zum Einsatz. Der T-Einschraubstutzen wird unter anderem im Automobilbau sowie in zahlreichen weiteren industriellen Anwendungen eingesetzt. T-Stück mit Gewinde und zwei Schlauchanschlüssen Der TES kombiniert einen Gewindeanschluss mit zwei gegenüberliegenden Schlauchstutzen. Die Rippung der Stutzen unterstützt einen sicheren Sitz der aufgeschobenen Schläuche. Abhängig von Schlauchmaterial, Betriebsdruck und Anwendung kann eine zusätzliche Sicherung der Verbindungsstellen mit geeigneten Schlauchschellen erforderlich sein. Verfügbare Gewinde des TES T-Einschraubstutzens Gewindeart Verfügbare Größen Metrisch M8 x 1, M10 x 1, M12 x 1,5, M14 x 1,5 NPT 1/8" NPT, 1/4" NPT R-Gewinde R 1/8", R 1/4", R 3/8" Verfügbare Schlauchanschlüsse Ausführung Verfügbare Schlauchanschlüsse TES T-Einschraubstutzen 4,0 mm, 6,0 mm, 8,0 mm und 10,0 mm Verfügbare Schlüsselweiten SW 10 SW 14 SW 17 PA6 Gewindeverbinder für industrielle Schlauchsysteme Der T-Einschraubstutzen wird aus unverstärktem Polyamid 6 (PA6) gefertigt. Der Kunststoff ermöglicht eine leichte und korrosionsfreie Ausführung für zahlreiche technische Schlauch- und Leitungssysteme. Durch die Kombination verschiedener Gewindegrößen und Schlauchanschlüsse lässt sich der NORMAPLAST® TES passend zur jeweiligen Konstruktion auswählen. Betriebstemperatur und maximal zulässiger Druck Betriebstemperatur: -40 °C bis +90 °C Kurzzeitig: bis +120 °C für maximal 1 Stunde Maximal zulässiger Druck: 10 bar Technische Eigenschaften des NORMAPLAST® TES Baureihe: TES Ausführung: T-Einschraubstutzen Funktion: Gewindeverbinder mit zwei Schlauchanschlüssen Werkstoff: Polyamid 6 (PA6), unverstärkt Schlauchanschlüsse: 4, 6, 8 und 10 mm Gewindearten: metrisch, NPT und R-Gewinde Schlüsselweiten: SW 10, SW 14 und SW 17 Betriebstemperatur: -40 °C bis +90 °C Kurzzeitige Temperatur: bis +120 °C, maximal 1 Stunde Max. zulässiger Druck: 10 bar Schlauchstutzen: gerippt für sicheren Schlauchsitz TES T-Einschraubstutzen passend auswählen Bei der Auswahl des passenden T-Stücks sollten insbesondere der benötigte Schlauchanschluss und die Gewindegröße berücksichtigt werden. Die Schlauchanschlüsse stehen von 4 bis 10 mm zur Verfügung, während je nach Ausführung metrische, NPT- oder R-Gewinde gewählt werden können. Weitere Größen und Ausführungen finden Sie in unserer Kategorie T-Einschraubstutzen. Gerade, gewinkelte und weitere Gewindeverbinder finden Sie im Bereich Einschraubstutzen. Weitere Kupplungen, Schlauchverbinder und Verbindungslösungen finden Sie außerdem in unserer Kategorie Schlauchverbindung.
