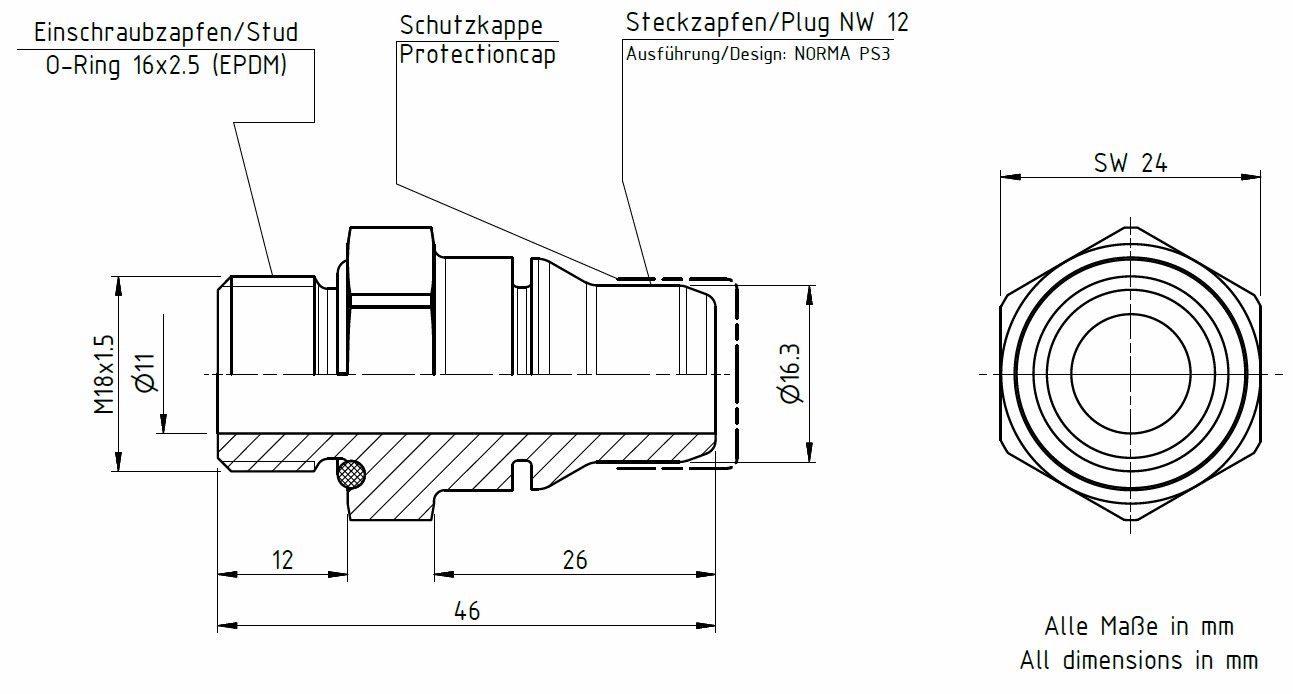

VDA-Einschraub-Stecknippel NW 12 - M18x1.5 für NORMAQUICK PS3
VDA-Einschraub-Stecknippel NW 12 – M18x1,5 für NORMAQUICK PS3
Der VDA-Einschraub-Stecknippel NW 12 mit Gewinde M18x1,5 dient als Anschlussstutzen für das NORMAQUICK PS3 Steckverbindungssystem. Der Stecknippel wird aus Aluminium EN AW-6082-T6 gefertigt und verfügt über eine widerstandsfähige Hart-Coat 20+5 µm Oberfläche.
Die Kombination aus Nennweite NW 12, metrischem Einschraubgewinde M18x1,5 und passender Steckkontur ermöglicht die Integration des VDA-Anschlussstutzens in entsprechende technische Leitungs- und Verbindungssysteme.
VDA Anschlussstutzen NW 12 für NORMAQUICK PS3

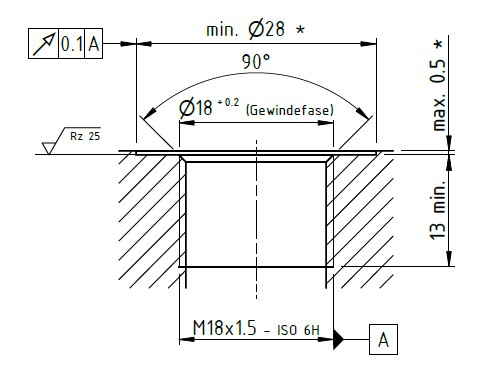

Der VDA Stecknippel bildet die feste Anschlussseite für eine passende NORMAQUICK PS3 Steckverbindung. Über das Gewinde M18x1,5 wird der Einschraubstutzen an der vorgesehenen Anschlussstelle montiert. Die gegenüberliegende Steckkontur ist für die Verbindung mit einer entsprechenden PS3 Steckverbindung vorgesehen.
Weitere passende Steckverbinder und Bauformen finden Sie direkt in unserer Kategorie NORMAQUICK PS3.
Komplett mit EPDM-O-Ring und Schutzkappe
Zum Lieferumfang gehören ein O-Ring aus EPDM sowie eine Schutzkappe. Damit erhalten Sie den VDA-Einschraub-Stecknippel bereits komplett mit den zugehörigen Komponenten.
- VDA-Einschraub-Stecknippel NW 12
- EPDM-O-Ring
- Schutzkappe
Hart-Coat 20+5 µm – harteloxierte Aluminiumoberfläche
Die Oberfläche des Aluminium-Stecknippels wird durch Harteloxieren veredelt. Dieses Verfahren wird auch als Hartcoatieren oder Hartanodisieren bezeichnet. Dabei wird die Oberfläche des Aluminiumwerkstücks durch anodische Oxidation in eine besonders harte und widerstandsfähige Aluminiumoxidschicht umgewandelt.
Die Hart-Coat 20+5 µm Oberfläche eignet sich insbesondere für technische Anwendungen, bei denen die Bauteiloberfläche erhöhten Beanspruchungen durch Verschleiß, Korrosion oder Temperatur ausgesetzt sein kann.
Aluminium EN AW-6082-T6
Als Grundwerkstoff kommt Aluminium EN AW-6082-T6 zum Einsatz. Zusammen mit der Hart-Coat-Oberflächenbehandlung entsteht ein technisch hochwertiger Einschraub-Stecknippel für entsprechende NORMAQUICK PS3 Verbindungssysteme.
Technische Eigenschaften
- Ausführung: VDA-Einschraub-Stecknippel
- Nennweite: NW 12
- Gewinde: M18x1,5
- System: für NORMAQUICK PS3
- Werkstoff: Aluminium EN AW-6082-T6
- Oberfläche: Hart-Coat 20+5 µm
- Oberflächenverfahren: Harteloxal / Hartanodisierung
- Dichtung: O-Ring aus EPDM
- Lieferumfang: Stecknippel inklusive EPDM-O-Ring und Schutzkappe
Weitere VDA- und NORMAQUICK Komponenten
Weitere Steckverbindungen und Systemkomponenten finden Sie im Bereich NORMAQUICK. Weitere Anschlussstutzen und VDA-Ausführungen finden Sie außerdem in unserer Kategorie VDA-Stutzen.
Weitere Kupplungen, Verbinder und Komponenten für Leitungssysteme finden Sie im Bereich Schlauchverbindung.
Robert-Bosch-Str. 4
D-37308 Heilbad Heiligenstadt
Tel.: +49 3606/551018
info@schellen-shop.de
VDA-Einschraub-Stecknippel NW 12 - M18x1.5 für NORMAQUICK PS3
| Material: | Aluminium |
|---|---|
| Nennweite: | NW 12 |
| Dichtung*: | EPDM |
