STAUFF Doppelschellen – Doppel-Baureihe nach DIN 3015-3
Die STAUFF Doppel-Baureihe nach DIN 3015-3 ermöglicht die platzsparende Befestigung von zwei parallel geführten Rohren, Schläuchen, Kabeln oder anderen technischen Leitungen. Beide Leitungspositionen werden in einem gemeinsamen Schellenkörper aufgenommen und über eine zentrale Befestigungseinheit montiert.
Die Doppel-Baureihe umfasst fünf Baugrößen von 1D bis 5D und deckt Leitungsaußendurchmesser von etwa 6 bis 42 mm ab. Neben Doppelschellen für zwei identische Rohrdurchmesser stehen auch Kombinationen für unterschiedlich große Leitungen zur Verfügung.
Im Schellen-Shop finden Sie STAUFF Doppelschellen aus Polypropylen (PP) und Polyamid (PA) mit gerippter oder glatter Innenfläche. Ergänzt wird das System durch Deck- und Schweißplatten, Tragschienen, Schrauben, Aufbauschrauben und weiteres Montagezubehör.
STAUFF Tragschiene TS für Standard- und Doppel-Baureihe – TS - 28x11 mm - 1 Meter (Stahl blank)
Tragschiene nach DIN 3015 Tragschiene für Stauff-Schellen der Standard- und Doppel-Baureihe nach DIN 3015. passende Baugrößen für die Tragschiene der Standard- und Doppelbaureihe: Abmessung passende Baugrößen der Standard-Baureihe passende Baugrößen der Doppel-Baureihe TS 11 1, 1A, 2 1D, 2D TS 14 3, 4, 5 2D, 3D, 4D TS 30 6, 7, 8 4D, 5D Bezeichnung B1 (mm) B2 (mm) S (mm) H (mm) TS 28 x 11 28 11 2 11 TS 28 x 14 28 11 2 14 TS 28 x 30 28 11 2 30
STAUFF Doppelschelle - PA - gerippte Innenfläche – 106/06 PA - Ø = 6 mm - Baugröße 1D
STAUFF Doppelschelle PA | Gerippte Innenfläche | DIN 3015-3 Befestigen Sie zwei parallel laufende Rohrleitungen, Schläuche oder Kabel sicher, effizient und platzsparend. Die original STAUFF Doppelschelle der Doppel-Baureihe ist die professionelle Lösung für die zuverlässige Leitungsverlegung. Sie eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Mobil- und Industriehydraulik, im Anlagenbau sowie für vielseitige B2C-Installationsprojekte fernab der reinen Hydraulik. Hochleistungs-Polyamid (PA) für extreme Einsatzbedingungen Die Klemmbackenpaare bestehen aus zwei identischen Schellenhälften und werden aus hochwertigem Polyamid (PA) gefertigt. Dieser Premium-Kunststoff ist extrem widerstandsfähig gegen Witterungseinflüsse, aggressive UV-Strahlung und zahlreiche Chemikalien. Ein entscheidender Sicherheitsvorteil: Das Material ist flammhemmend und erfüllt anspruchsvolle Brandschutz-Vorgaben, was den Einsatz in sicherheitskritischen Umgebungen problemlos ermöglicht. Gerippte Innenfläche zur Vibrations- und Geräuschdämpfung Die Profilierung macht den Unterschied: Die gerippte Ausführung der Innenfläche sorgt in Kombination mit der systembedingten Vorspannung der Schellenhälften für einen extrem festen und materialschonenden Halt. Systembedingte Stöße und Vibrationen werden effektiv absorbiert, was die Geräuschentwicklung spürbar reduziert und die Lebensdauer Ihrer gesamten Leitungsarchitektur erhöht. Technische Daten im Überblick Hersteller: STAUFF Norm: Doppel-Baureihe gemäß DIN 3015, Teil 3 Bauform: Klemmbackenpaar (zwei identische Hälften) mit Vorspannung Profil: Gerippte Innenfläche Werkstoff: Polyamid (PA) Eigenschaften: Vibrationsdämpfend, geräuschreduzierend, flammhemmend, UV-, witterungs- und chemikalienbeständig Anwendung: Befestigung von Rohren, Schläuchen und Kabeln Verfügbare Leitungsdurchmesser (Außendurchmesser in mm) Wählen Sie die passgenaue Größe für Ihre Leitungen aus einem breiten Spektrum an Durchmessern: 6 / 8 / 9,5 / 10 / 12 / 12,7 / 13,5 / 14 / 15 / 16 17,2 / 18 / 19 / 20 / 21,3 / 22 / 25,4 / 26,9 / 28 30 / 32 / 33,7 / 35 / 38 / 40 / 42 Passende Schrauben für die Doppelschelle: Baugröße Sechskantschraube mit Deckplatte 1D M6 x 35 2D M8 x 35 3D M8 x 45 4D M8 x 50 5D M8 x 60
STAUFF Deckplatte GD für Doppel-Baureihe – GD 1D - für Baugröße 1D / W3 (verzinkt)
STAUFF Deckplatte GD für Rohrschellen STAUFF Deckplatte für Rohrschellen der Doppel-Baureihe nach DIN 3015. Die Baugrößen der Deckplatte für Rohrschellen kann zwischen 1D und 5D gewählt werden. Das Material ist je nach Baugröße zwischen verzinkten Stahl und Edelstahl auswählbar.
STAUFF Doppelrohrschelle Doppel-Baureihe - PPH - glatte Innenfläche – 106/06 PPH - Ø = 6 mm - Baugröße 1D
STAUFF Doppelrohrschelle mit glatter Innenfläche Die STAUFF Doppelrohrschelle nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelrohrschelle kann zwischen 6 mm und 43 mm in Abstufunngen gewählt werden. Die Innenfläche der der STAUFF Doppelrohrschelle ist glatt. Passende Schrauben für die STAUFF Doppelrohrschelle: Baugröße Sechskantschraube mit Deckplatte 1D M6 x 35 2D M8 x 35 3D M8 x 45 4D M8 x 50 5D M8 x 60
STAUFF Schweißplatte SP für Doppel-Baureihe – SP 1D M W2 (phospahtiert) - für Baugröße 1D
Schweißplatte für Doppelrohrschelle Die Schweißplatte für die Doppelrohrschelle für Stauff Rohrschellen der Doppel-Baureihe erfüllt den Standard der DIN 3015. Die Schweißplatte für die Doppelrohrschelle ist aus phosphatiertem Stahl, verzinktem Stahl, Edelstahl V2A (1.4301) oder Edelstahl V4A (1.4571) gefertigt.
STAUFF Doppelschelle - PP - gerippte Innenfläche – 106/06 PP - Ø = 6 mm - Baugröße 1D
STAUFF Doppelschelle Die STAUFF Doppelschelle der Doppel-Baureihe wurde aus Polypropylen (PP) gefertigt und erfüllt den Standard nach nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von zwei Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Doppelschelle ist zwischen 6 mm und 42 mm in Abstufungen wählbar. Passende Schrauben für die Doppelschelle: Baugröße Sechskantschraube mit Deckplatte 1D M6 x 35 2D M8 x 35 3D M8 x 45 4D M8 x 50 5D M8 x 60
STAUFF Aufbauschraube AF für Doppel-Baureihe (zur Verwendung mit Sicherungsplatte SI / SIV) – AF 2D M - für Baugröße 2D / W3 (verzinkt)
STAUFF Aufbauschraube nach DIN 3015 STAUFF Aufbauschraube nach DIN 3015 AF für Doppel-Baureihe zur Verwendung mit Sicherungsplatte SIV oder SI. Die Aufbauschraube ist für die Baugröße 2D bis 5D geeignet.

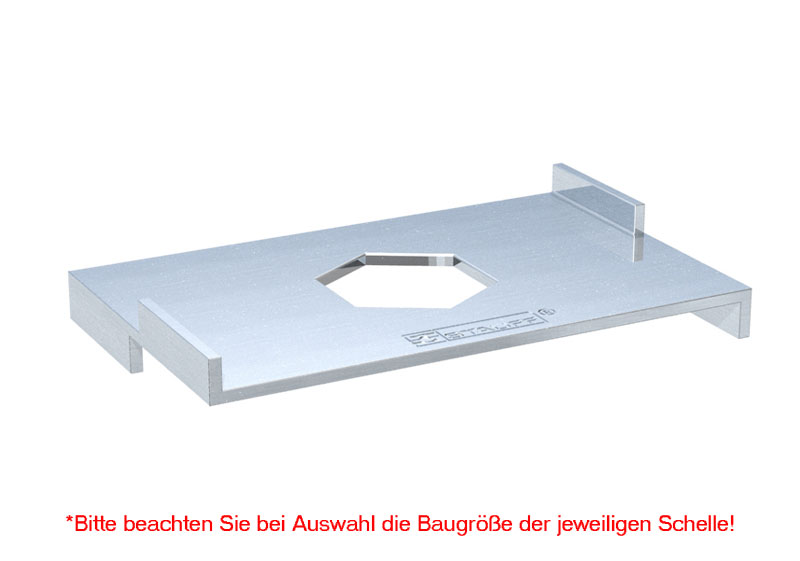

STAUFF Sicherungsplatte SIV für Doppel-Baureihe (zur Verwendung mit Aufbauschrauben AF) – SIV 1D W3 - für Baugröße 1D (Stahl verzinkt)
STAUFF Sicherungsplatte STAUFF Sicherungsplatte SIV für Doppel-Baureihe zur Verwendung mit Aufbauschrauben AF. Die SIV verhindert selbstständiges Lösen der Aufbauschrauben und Verdrehen des oberen Schellenkörpers.
STAUFF Tragschienenmutter SM 2-5D M W3 für Doppel-Baureihe, Stahl verzinkt
STAUFF Tragschienenmutter Tragschienenmutter SM für die Baugrößen 2D bis 5D der Doppel-Baureihe nach DIN 3015.
- Doppel-Baureihe & DIN 3015-3
- 6–42 mm & Baugrößen 1D–5D
- Zwei gleiche oder unterschiedliche Rohrdurchmesser
- Gerippt oder glatt?
- PP oder PA?
- Aufbau einer STAUFF Doppelschelle
- Montage mit Schweißplatte
- Montage auf Tragschienen
- Mehrlagige Montage
- Passende Schrauben für 1D–5D
- Standard-, Doppel- oder Schwere Doppel-Baureihe?
- Häufige Fragen
STAUFF Doppel-Baureihe entsprechend DIN 3015-3
Die STAUFF Doppel-Baureihe entspricht DIN 3015-3 und wurde für die gemeinsame Befestigung von zwei parallel verlaufenden Leitungen entwickelt.
Typische Anwendungen finden sich unter anderem in:
- Hydraulikanlagen
- Mobilhydraulik
- Maschinen- und Anlagenbau
- Rohrleitungsbau
- Land- und Baumaschinen
- Fahrzeugtechnik
- Produktionsanlagen
- Geräte- und Sondermaschinenbau
Die Doppel-Baureihe ist insbesondere für Anwendungen mit geringer bis mittlerer mechanischer Belastung konzipiert. Für zwei Rohrleitungen unter deutlich höheren mechanischen Anforderungen sollte die STAUFF Schwere Doppel-Baureihe geprüft werden.
STAUFF Doppelschellen von 6 bis 42 mm
Die Doppel-Baureihe umfasst fünf Baugrößen:
- 1D
- 2D
- 3D
- 4D
- 5D
Der verfügbare Durchmesserbereich reicht innerhalb der Produktfamilie von ungefähr 6 bis 42 mm beziehungsweise 1/4" bis 1 1/2".
Im Schellen-Shop finden Sie zahlreiche typische metrische und zöllige Rohrmaße, beispielsweise:
- 6 und 6,4 mm
- 8 und 9,5 mm
- 10 und 12 mm
- 12,7 und 13,5 mm
- 14, 15 und 16 mm
- 17,2 und 18 mm
- 19, 20 und 21,3 mm
- 22 und 25,4 mm
- 26,9 und 28 mm
- 30, 32 und 33,7 mm
- 35, 38, 40 und 42 mm
Für die Auswahl ist immer der tatsächliche Außendurchmesser der Leitung entscheidend.
Zwei gleiche oder unterschiedliche Rohrdurchmesser befestigen
Ein besonderer Vorteil der STAUFF Doppel-Baureihe ist, dass nicht ausschließlich zwei identische Rohrdurchmesser befestigt werden können.
Innerhalb des STAUFF-Programms stehen auch Doppelschellen für unterschiedliche Leitungsdurchmesser zur Verfügung.
Im aktuellen Schellen-Shop-Sortiment finden Sie beispielsweise Kombinationen wie:
- 12 / 10 mm
- 15 / 12 mm
- 18 / 10 mm
- 22 / 10 mm
- 28 / 6 mm
Dadurch können beispielsweise eine größere und eine kleinere Hydraulik-, Rücklauf-, Schmier- oder Steuerleitung platzsparend nebeneinander montiert werden.
Beide angegebenen Durchmesser müssen exakt zu den tatsächlich verwendeten Leitungen passen.
Gerippte oder glatte Innenfläche?
Die Doppel-Baureihe steht im Schellen-Shop sowohl mit gerippter als auch mit glatter Innenfläche zur Verfügung.
Gerippte Innenfläche
Die gerippte Ausführung besitzt eine systembedingte Vorspannung und eignet sich insbesondere zur definierten Fixierung von Rohren.
Sie ist sowohl aus PP als auch aus PA erhältlich.
Glatte Innenfläche
Die glatte H-Ausführung besitzt keine entsprechende Vorspannung und eignet sich insbesondere für Leitungen, die weniger stark geklemmt werden sollen – beispielsweise bestimmte Schläuche oder Kabel.
Im Schellen-Shop finden Sie diese Varianten beispielsweise als PPH-Ausführungen.
Welche Innenfläche geeignet ist, hängt vom Rohr- beziehungsweise Leitungstyp und der konkreten Anwendung ab.
STAUFF Doppelschellen aus PP oder PA
Polypropylen (PP)
Polypropylen gehört zu den klassischen Schellenkörperwerkstoffen der STAUFF Doppel-Baureihe und wird für zahlreiche allgemeine industrielle Rohr- und Leitungsbefestigungen eingesetzt.
Polyamid (PA)
Polyamid bietet gegenüber PP andere mechanische und thermische Werkstoffeigenschaften und steht ebenfalls für zahlreiche Durchmesser der Doppel-Baureihe zur Verfügung.
Welcher Kunststoff geeignet ist, sollte anhand von Temperatur, Umgebung, Medium, mechanischer Belastung und Einbausituation gewählt werden.
Wichtig: Werkstoffe wie verzinkter Stahl, V2A oder V4A im Kategorie-Filter beziehen sich hauptsächlich auf Befestigungskomponenten wie Schweißplatten, Schrauben oder Tragschienen und nicht automatisch auf den eigentlichen Schellenkörper.
Wie ist eine STAUFF Doppelschelle aufgebaut?
Eine typische STAUFF Doppel-Baureihen-Befestigung besteht aus mehreren aufeinander abgestimmten Komponenten.
Je nach Montageart können benötigt werden:
- zwei Schellenhälften mit zwei Leitungsaufnahmen
- Deckplatte
- Befestigungsschrauben
- Schweißplatte oder Tragschiene
- gegebenenfalls Tragschienenmutter
- bei Aufbaumontage Aufbauschrauben und Sicherungsplatten
Schellenkörper und Befestigungszubehör werden je nach Artikel einzeln beziehungsweise als passende Montagesätze angeboten. Prüfen Sie deshalb den konkreten Lieferumfang.
STAUFF Doppelschellen mit Schweißplatte montieren
Für eine feste Montage an einer geeigneten Stahl- oder Edelstahlkonstruktion stehen Schweißplatten der Doppel-Baureihe zur Verfügung.
Die Schweißplatte wird zunächst an der tragenden Unterkonstruktion befestigt beziehungsweise angeschweißt. Anschließend werden Schellenkörper, Schrauben und Deckplatte darauf montiert.
Je nach Baugröße stehen unterschiedliche Ausführungen und Werkstoffe zur Verfügung, beispielsweise:
- phosphatierter Stahl
- verzinkter Stahl
- Edelstahl A2 / V2A
- Edelstahl A4 / V4A
Schweißplatte und Schellenkörper müssen zur gleichen Baugröße gehören.
Doppel-Baureihe auf STAUFF Tragschienen montieren
Alternativ zur einzelnen Schweißplatte kann die Doppel-Baureihe auf STAUFF Tragschienen TS montiert werden.
Die Schienen ermöglichen eine flexible Positionierung mehrerer Doppelschellen entlang einer gemeinsamen Montageachse.
Im Schellen-Shop finden Sie unter anderem:
- TS 28 × 11: insbesondere Baugrößen 1D und 2D
- TS 28 × 14: insbesondere Baugrößen 2D bis 4D
- TS 28 × 30: insbesondere Baugrößen 4D und 5D
Passende Tragschienenmuttern und Schrauben müssen entsprechend der verwendeten Baugröße gewählt werden.
Mehrere STAUFF Doppelschellen übereinander montieren
Die modulare Bauweise ermöglicht auch eine mehrlagige Aufbaumontage.
Dafür stehen unter anderem:
- AF Aufbauschrauben
- Sicherungsplatten beziehungsweise Sicherungselemente
- weitere baugrößenabhängige Befestigungskomponenten
zur Verfügung.
Dadurch lassen sich mehrere Leitungspaare übereinander anordnen, wenn die verfügbare Montagefläche begrenzt ist.
Welche Schrauben passen zur STAUFF Doppel-Baureihe?
Die passende Schraubenabmessung richtet sich nach der Baugröße.
| Baugröße | Sechskantschraube mit Deckplatte |
|---|---|
| 1D | M6 × 35 |
| 2D | M8 × 35 |
| 3D | M8 × 45 |
| 4D | M8 × 50 |
| 5D | M8 × 60 |
Die Tabelle dient als Auswahlhilfe für die aktuell angebotenen Schellenkörper. Bei Sonderaufbauten oder mehrlagiger Montage müssen die dafür vorgesehenen Befestigungsteile verwendet werden.
DIN 3015-3 für kompakte Hydraulik-Rohrführung
Die Doppel-Baureihe wird besonders häufig in Hydraulikanlagen eingesetzt, weil zwei parallel geführte Leitungen innerhalb einer gemeinsamen Befestigung aufgenommen werden können.
Gegenüber zwei einzelnen Schellen lässt sich dadurch:
- Montagefläche reduzieren
- eine geordnete parallele Leitungsführung realisieren
- die Zahl einzelner Befestigungselemente reduzieren
- eine modulare STAUFF-Systemmontage aufbauen
Die Doppel-Baureihe ist jedoch nicht ausschließlich für Hydraulikrohre vorgesehen. Je nach Ausführung können auch Schläuche, Kabel und andere technische Leitungen befestigt werden.
Standard-, Doppel- oder Schwere Doppel-Baureihe?
| Baureihe | Leitungspositionen | Norm / Einordnung | Typischer Schwerpunkt |
|---|---|---|---|
| Standard-Baureihe | 1 | DIN 3015-1 | allgemeine Rohr-, Schlauch- und Leitungsbefestigung |
| Doppel-Baureihe | 2 | DIN 3015-3 | zwei parallele Leitungen, geringe bis mittlere Belastung |
| Schwere Baureihe | 1 | DIN 3015-2 | größere Rohrdimensionen und höhere mechanische Anforderungen |
| Schwere Doppel-Baureihe | 2 | separate schwere STAUFF-Ausführung | zwei Leitungen bei höheren Anforderungen |
Für zwei parallel verlaufende Leitungen zwischen 6 und 42 mm ist die klassische Doppel-Baureihe häufig der passende Ausgangspunkt. Bei höheren mechanischen Anforderungen sollte die Schwere Doppel-Baureihe geprüft werden.
Weitere STAUFF Schellen & Baureihen
- STAUFF Standard-Baureihe nach DIN 3015-1
- STAUFF Schwere Baureihe nach DIN 3015-2
- STAUFF Schwere Doppel-Baureihe
- STAUFF Hydraulikschellen im Überblick
- Doppelschellen & Doppelrohrschellen
- STAUFF Herstellerseite
STAUFF Doppelschellen und passendes Montagezubehör erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Rohrdurchmesser, Baugröße, Innenfläche, Werkstoff oder Montageart unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur STAUFF Doppel-Baureihe
Was ist die STAUFF Doppel-Baureihe?
Die STAUFF Doppel-Baureihe ist ein Schellensystem entsprechend DIN 3015-3 zur gemeinsamen Befestigung von zwei parallel geführten Rohren, Schläuchen, Kabeln oder Leitungen.
Welche Durchmesser gibt es?
STAUFF nennt für die klassische Doppel-Baureihe einen Durchmesserbereich von etwa 6 bis 42 mm beziehungsweise 1/4" bis 1 1/2".
Welche Baugrößen gibt es?
Die Doppel-Baureihe umfasst fünf Baugrößen von 1D bis 5D.
Können zwei unterschiedlich große Rohre befestigt werden?
Ja. STAUFF bietet innerhalb der Doppel-Baureihe neben identischen auch Kombinationen für unterschiedliche Rohrdurchmesser an. Beide Leitungsmaße müssen zur gewählten Schellenvariante passen.
Was ist der Unterschied zwischen gerippter und glatter Innenfläche?
Gerippte Schellenkörper besitzen eine systembedingte Vorspannung und eignen sich insbesondere zur Fixierung von Rohren. Glatte Ausführungen besitzen keine entsprechende Vorspannung und können insbesondere für Schläuche oder Kabel interessant sein.
Welche Materialien gibt es?
Im aktuellen Schellen-Shop-Sortiment finden Sie Schellenkörper der Doppel-Baureihe insbesondere aus Polypropylen und Polyamid. Metallische Werkstoffe wie Stahl, V2A und V4A werden vor allem bei Befestigungsteilen eingesetzt.
Welche Norm gilt für STAUFF Doppelschellen?
Die klassische STAUFF Doppel-Baureihe entspricht DIN 3015-3.
Wie werden STAUFF Doppelschellen montiert?
Je nach Anwendung können sie beispielsweise auf passenden Schweißplatten oder STAUFF Tragschienen montiert werden. Außerdem ist eine mehrlagige Aufbaumontage möglich.
Welche Schraube benötige ich?
Die Schraubengröße hängt von der Baugröße ab. Bei den aktuellen Doppelschellen reicht die Zuordnung beispielsweise von M6 × 35 bei 1D bis M8 × 60 bei 5D.
Was ist der Unterschied zwischen Doppel-Baureihe und Standard-Baureihe?
Die Standard-Baureihe nach DIN 3015-1 nimmt eine einzelne Leitung auf. Die Doppel-Baureihe nach DIN 3015-3 befestigt zwei parallel geführte Leitungen innerhalb eines gemeinsamen Schellenkörpers.
Was ist der Unterschied zur Schweren Doppel-Baureihe?
Die klassische Doppel-Baureihe ist für geringe bis mittlere Belastungen vorgesehen. Für zwei Leitungen unter höheren mechanischen Anforderungen bietet STAUFF die Schwere Doppel-Baureihe.
Sind Schrauben und Deckplatte beim Schellenkörper enthalten?
Nicht zwangsläufig. Schellenkörper, Deckplatten, Schrauben, Schweißplatten und weiteres Zubehör können je nach Artikel separat angeboten werden. Prüfen Sie deshalb den Lieferumfang der konkreten Variante.
