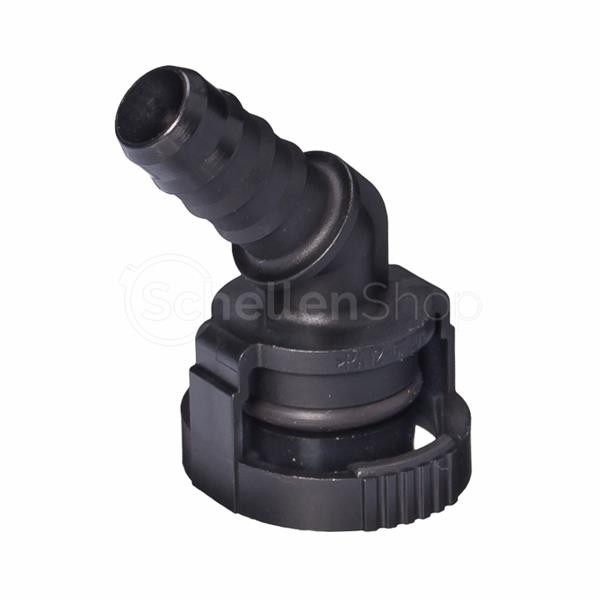

NQ-V2 Steckverbindung NW 15 - 10 - 45°

45° Steckverbindung mit 15 mm Schlauchanschluss
Menge Stückpreis
bis 9 6,57 € *
ab 10 5,91 € *
ab 50 4,60 € *

Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten

Sofort lieferbar

Gesamtpreis:  €6,57 € *
Stück
  • 2000000071238
  • 7138029015
45° Steckverbindung mit 15 mm Schlauchanschluss Die NORMAQUICK® V2 45° Steckverbindung... mehr
"NQ-V2 Steckverbindung NW 15 - 10 - 45°"

45° Steckverbindung mit 15 mm Schlauchanschluss

Die NORMAQUICK® V2 45° Steckverbindung mit 15 mm Schlauchanschluss ist ideal zum Verbinden von medienführenden Leitungen in der Automobiltechnik. Die Steckverbindung im 45° Winkel besteht aus Kunststoff (Polyamid 6 mit 30 % Glasfaser oder Polyamid 12 mit 20 % Glasfaser) und bieten vielfältige Möglichkeiten für unterschiedliche Anschlussarten im Automobilbau.

Die 45° Steckverbindung mit Schlauchanschluss verbinden sowohl Leitung mit Leitung, als auch Leitung mit Aggregat:

  • Verbindung mit Kraftstoffleitungen,
  • Be- und Entlüftungsleitungen,
  • Ölkühlerleitungen,
  • Bremsunterdruckleitungen.

NORMAQUICK® V2 Steckverbindungen sind standardmäßig in den Anschlussvarianten 0°, 45°, 50° und 90° erhältlich.

Bei dieser V2 Steckverbindung handelt es sich um die Variante mit 45° Krümmung. Bitte beachten Sie, dass NORMAQUICK® V2 Steckverbindungen ohne Anschlussstutzen geliefert werden.

45° Steckverbindung mit 15 mm Schlauchanschluss

Steckverbindung mit Schlauchanschluss Übersicht

Nennweite (Innendurchmesser

des zu montierenden PA-Rohres) in mm



      0°



      45°





     50°



      90°



8





      X



      —



      —



     X



12





      X



      —



      —



     X



15





      X



       X



      —



     X



19





      X



       —



      X



     X



27





      X



       —



      —



     X

45° Steckverbindung mit 15 mm Schlauchanschluss - technische Daten

Nennweite: NW 15
Anschlussvariante: 45°
Verfügbare Downloads:
Medium: Kraftstoff, Luft, Öl & Öldämpfe Betriebsdruck: ca. 5 bar Überdruck Temperatur:... mehr

Medium: Kraftstoff, Luft, Öl & Öldämpfe
Betriebsdruck: ca. 5 bar Überdruck
Temperatur: -40°C bis +135°C, kurzzeitig bis +150°C (ca. 30 min)
