- Artikel-Nr.: 1000000302853

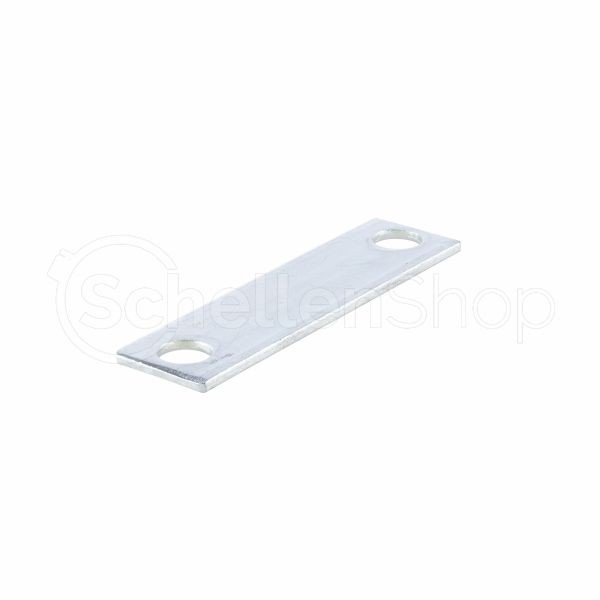

DIN 3570 Gegenplatte für Rundstahlbügel
Die Gegenplatte für Rundstahlbügel oder Rundbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Rundrohr aus Stahl oder Edelstahl. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl V2A / V4A.
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 23 oder 25:
Material: 30x3 mm
Lochmittenabstand: 34 mm
Bohrung: 12 mm
Gesamtlänge: 64 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 30:
Material: 30x3 mm
Lochmittenabstand: 40 mm
Bohrung: 12 mm
Gesamtlänge: 70 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 38:
Material: 30x3 mm
Lochmittenabstand: 48 mm
Bohrung: 12 mm
Gesamtlänge: 78 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 46:
Material: 30x3 mm
Lochmittenabstand: 56 mm
Bohrung: 12 mm
Gesamtlänge: 86 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 52:
Material: 30x3 mm
Lochmittenabstand: 62 mm
Bohrung: 12 mm
Gesamtlänge: 92 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 64:
Material: 30x3 mm
Lochmittenabstand: 76 mm
Bohrung: 14 mm
Gesamtlänge: 106 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 82:
Material: 30x3 mm
Lochmittenabstand: 94 mm
Bohrung: 14 mm
Gesamtlänge: 124 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 94:
Material: 30x3 mm
Lochmittenabstand: 106 mm
Bohrung: 14 mm
Gesamtlänge: 136 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 120:
Material: 40x4 mm
Lochmittenabstand: 136 mm
Bohrung: 18 mm
Gesamtlänge: 170 mm
Gegenplatte für Rundstahlbügel mit Lichte Weite a = 148:
Material: 40x4 mm
Lochmittenabstand: 164 mm
Bohrung: 18 mm
Gesamtlänge: 196 mm
DIN 3570 Gegenplatte für Rundstahlbügel - technische Daten
Material: | Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn) |
