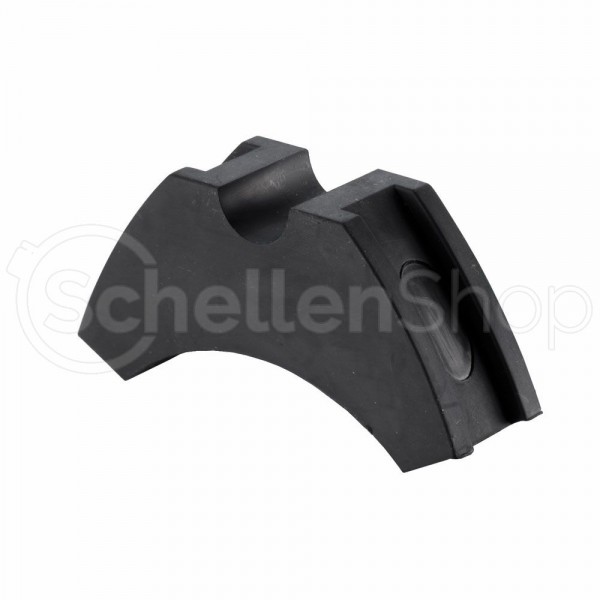

STAUFF Sattelschelle / Zylinderrohschelle Typ ZR-518-BK9005 (73 Shore-A)

STAUFF Sattelschelle

Die Sattelschelle vom Typ ZR-518 von Stauff ermöglichen die direkte Befestigung und sichere Führung von Rohren und Schläuchen an Hydraulikzylindern und anderen runden oder ovalen Strukturen, ohne deren Festigkeit, Unversehrtheit und Oberflächenbeschichtung wie beim Schrauben oder Schweißen zu beeinträchtigen und ohne Vor- oder Nacharbeiten. Das einfache System der STAUFF Sattelschelle ermöglicht es auch, ein Rohr oder einen Schlauch mit einem kleinen Außendurchmesser auf einem wesentlich größeren zu installieren. Die Klemmen können an schwer zugänglichen Stellen eingesetzt werden. Die Position kann anschließend durch freie axiale und radiale Positionierung der Klemmen an der Struktur angepasst werden. Dadurch ist das System auch zum Nachrüsten geeignet.

Die Standardversion ZR518 der Sattelschelle aus thermoplastischem Elastomermaterial deckt Durchmesser im Bereich von 50 bis 200 Millimeter für den Zylinder und 10 bis 22 Millimeter für das angeschlossene Rohr oder den Schlauch ab. Die abzudeckenden Durchmesser werden verwendet, um die Gesamtlänge des erforderlichen Spannbands oder die Abmessungen der Schneckenantriebsklemme, z. nach DIN 3017.

Stauff begegnet abweichenden Anforderungen mit zahlreichen weiteren Varianten, die in der Vergangenheit implementiert wurden und jederzeit wieder hergestellt werden können. Bei Bedarf können kundenspezifische Klemmen für spezielle Anforderungen entwickelt oder auf der Grundlage der bereitgestellten Zeichnungen und Modelle hergestellt werden.

STAUFF Sattelschelle - technische Daten
