BANDIMEX Bandschellen – vorgefertigte Schellen zur Schlauchbefestigung
BANDIMEX Bandschellen sind eine praktische Lösung für die zuverlässige Befestigung von Schläuchen und anderen zylindrischen Bauteilen. Im Gegensatz zu individuell abgelängtem Schellenband sind diese Schellen bereits vorgefertigt und können passend zum benötigten Durchmesser ausgewählt werden. Dadurch eignen sie sich besonders für wiederkehrende Montagearbeiten und Serienverbindungen.
Im Schellen-Shop finden Sie vorgefertigte Bandschellen in unterschiedlichen Größen und Bandbreiten sowie Ausführungen aus Edelstahl V2A und verzinktem Stahl. Weitere Befestigungsmöglichkeiten finden Sie in unserer Kategorie Schlauchbefestigung.

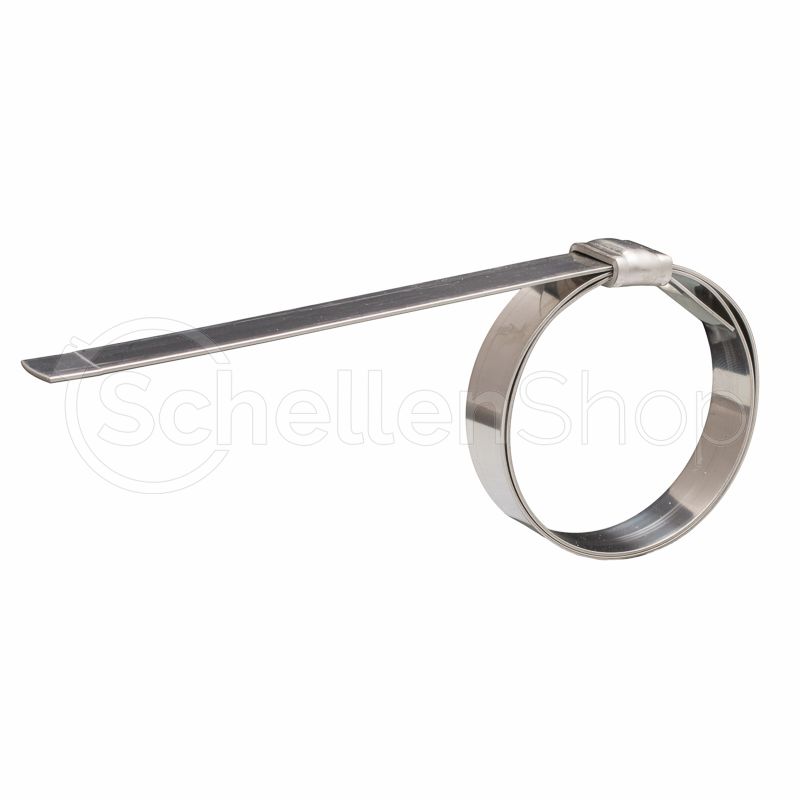

Vorgefertigte Bandimex Schelle Typ C, Breite 12,7 mm
Vorgefertigte Bandimex Schelle 12,7 mm | Typ C Vorgefertigte Bandimex Schelle mit einer Breite von 12,7 mm für eine schnelle und dauerhafte Schlaucheinbindungen. Die Verarbeitung erfolgt mit dem Spann- und Abschneidewerkzeug. Montageanleitung vorgefertigte Schellen: Schritt 1: Montage mit Bandimex Spannwerkzeug W 001 und Bandimex Adapter V 001 (a) bzw. V 050 (b). Bandimex Spannwerkzeug in Schraubstock einspannen. Bandimex Adapter auf Werkzeugnase setzen, Schelle in Werkzeug einführen und das Bandende mit dem Excenterhebel festhalten. Schritt 2: Schlauch durch die Schelle stecken und Kurbel des Bandimex Spannwerkzeuges nach rechts drehen. Um das Anziehen des Bandes zu kontrollieren, legt man einen Finger auf die Seite der Schlaufe, in die das Band eingezogen wird, und dreht die Kurbel, bis die gewünschte Spannung erreicht ist. Wenn das Band nicht mehr unter der Schlaufe durchgezogen wird, ist die maximale Zugkraft erreicht. Schritt 3: Schlauch mit der Schelle so weit nach hinten drehen, daß der Scherhaken hinter die Schlaufe greifen kann. Dabei gleichzeitig die Kurbel um ca. eine halbe Umdrehung (je nach Schlauchtyp und -größe) lösen. Schritt 4: Schneidhebel mit einem festen Ruck nach vorn bewegen, so daß das Bandende abgeschnitten wird. Schritt 5: Spindel von Hand an der Rändelscheibe anziehen, bis die Schlaufe fest eingeklemmt ist. Ratsche auf Sechskant setzen und so lange drehen, bis das Bandende abgeschnitten ist. Schritt 6: Die fertig montierte Bandimex Vorgefertigte Schelle erfordert kein nachträgliches Hämmern oder Schlagen.
Bandimex vorgefertigte Schelle Typ C, Breite 9,5 mm
Bandimex vorgefertigte Schelle Die Bandimex vorgefertigte Schelle ist 9,5 mm breit und für eine schnelle und dauerhafte Schlaucheinbindungen. Die Bandimex vorgefertigte Schelle ist in Abmessungen in verschiedenen Größen zwischen 21 mm und 76 mm erhältlich. Die Verarbeitung erfolgt mit dem Spann- und Abschneidewerkzeug. Montageanleitung vorgefertigte Schellen: Schritt 1: Montage mit Bandimex Spannwerkzeug W 001 und Bandimex Adapter V 001 (a) bzw. V 050 (b). Bandimex Spannwerkzeug in Schraubstock einspannen. Bandimex Adapter auf Werkzeugnase setzen, Schelle in Werkzeug einführen und das Bandende mit dem Excenterhebel festhalten. Schritt 2: Schlauch durch die Schelle stecken und Kurbel des Bandimex Spannwerkzeuges nach rechts drehen. Um das Anziehen des Bandes zu kontrollieren, legt man einen Finger auf die Seite der Schlaufe, in die das Band eingezogen wird, und dreht die Kurbel, bis die gewünschte Spannung erreicht ist. Wenn das Band nicht mehr unter der Schlaufe durchgezogen wird, ist die maximale Zugkraft erreicht. Schritt 3: Schlauch mit der Schelle so weit nach hinten drehen, daß der Scherhaken hinter die Schlaufe greifen kann. Dabei gleichzeitig die Kurbel um ca. eine halbe Umdrehung (je nach Schlauchtyp und -größe) lösen. Schritt 4: Schneidhebel mit einem festen Ruck nach vorn bewegen, so daß das Bandende abgeschnitten wird. Schritt 5: Spindel von Hand an der Rändelscheibe anziehen, bis die Schlaufe fest eingeklemmt ist. Ratsche auf Sechskant setzen und so lange drehen, bis das Bandende abgeschnitten ist. Schritt 6: Die fertig montierte Bandimex Vorgefertigte Schelle erfordert kein nachträgliches Hämmern oder Schlagen.
Bandimex vorgefertigte Schellen Typ C, Breite 6,4 mm, Edelstahl V2A
Bandimex vorgefertigte Schellen Bandimex vorgefertigte Schellen mit einer Bandbreite von, 6,4 mm. Für eine schnelle und dauerhafte Schlaucheinbindungen. Die Verarbeitung erfolgt mit dem Spann- und Abschneidewerkzeug. Montageanleitung vorgefertigte Schellen: Schritt 1: Montage mit Bandimex Spannwerkzeug W 001 und Bandimex Adapter V 001 (a) bzw. V 050 (b). Bandimex Spannwerkzeug in Schraubstock einspannen. Bandimex Adapter auf Werkzeugnase setzen, Schelle in Werkzeug einführen und das Bandende mit dem Excenterhebel festhalten. Schritt 2: Schlauch durch die Schelle stecken und Kurbel des Bandimex Spannwerkzeuges nach rechts drehen. Um das Anziehen des Bandes zu kontrollieren, legt man einen Finger auf die Seite der Schlaufe, in die das Band eingezogen wird, und dreht die Kurbel, bis die gewünschte Spannung erreicht ist. Wenn das Band nicht mehr unter der Schlaufe durchgezogen wird, ist die maximale Zugkraft erreicht. Schritt 3: Schlauch mit der Schelle so weit nach hinten drehen, daß der Scherhaken hinter die Schlaufe greifen kann. Dabei gleichzeitig die Kurbel um ca. eine halbe Umdrehung (je nach Schlauchtyp und -größe) lösen. Schritt 4: Schneidhebel mit einem festen Ruck nach vorn bewegen, so daß das Bandende abgeschnitten wird. Schritt 5: Spindel von Hand an der Rändelscheibe anziehen, bis die Schlaufe fest eingeklemmt ist. Ratsche auf Sechskant setzen und so lange drehen, bis das Bandende abgeschnitten ist. Schritt 6: Die fertig montierte Bandimex Vorgefertigte Schelle erfordert kein nachträgliches Hämmern oder Schlagen.
Vorgefertigte Bandschellen für sichere Schlauchverbindungen
Eine vorgefertigte Bandschelle wird bereits mit definierter Länge und Verschluss vorbereitet. Dadurch entfällt das separate Ablängen und Zusammenstellen der Schelle aus Endlosband und Verschlusselementen. Die Schelle kann passend zur vorgesehenen Verbindung ausgewählt, positioniert und anschließend mit einem geeigneten Spannwerkzeug befestigt werden.
Das macht vorgefertigte Schellen insbesondere für Maschinen- und Anlagenbau, Fahrzeug- und Nutzfahrzeugbau, Schlauch- und Verbindungstechnik, Serienfertigung sowie Wartung und Instandhaltung interessant.
Für Anwendungen, bei denen stattdessen eine klassische verstellbare Schelle benötigt wird, finden Sie zahlreiche weitere Schlauchschellen.
BANDIMEX Typ C Bandschellen
Die vorgefertigten BANDIMEX Typ C Schellen verbinden die Vorteile eines Bandschellensystems mit einer bereits vorbereiteten Schellenkonstruktion. Sie stehen in verschiedenen Abmessungen zur Verfügung und ermöglichen dadurch eine gezielte Auswahl passend zum jeweiligen Befestigungsdurchmesser.
Besonders bei wiederkehrenden Montageprozessen kann die vorgefertigte Ausführung die Handhabung vereinfachen, da die benötigte Schellenlänge nicht bei jeder Montage neu bestimmt und zugeschnitten werden muss.
Weitere Produkte, Schellenbänder und Befestigungslösungen des Herstellers finden Sie in unserer Übersicht zu BANDIMEX.
Bandschellen aus Edelstahl V2A und verzinktem Stahl
Je nach Anwendung stehen Bandschellen aus Edelstahl oder verzinktem Stahl zur Verfügung. Die Materialauswahl sollte sich nach den jeweiligen Umgebungs- und Betriebsbedingungen richten.
- Edelstahl V2A: eignet sich für Anwendungen, bei denen eine erhöhte Korrosionsbeständigkeit erforderlich ist.
- Verzinkter Stahl: bietet eine wirtschaftliche Lösung für zahlreiche Anwendungen unter geeigneten Umgebungsbedingungen.
Insbesondere Bandschellen aus Edelstahl sind für industrielle Anwendungen interessant, bei denen Feuchtigkeit oder andere korrosive Einflüsse berücksichtigt werden müssen.
Bandbreiten 6,4 mm, 9,5 mm und 12,7 mm
Die vorgefertigten BANDIMEX Schellen sind in unterschiedlichen Bandbreiten erhältlich. Im Sortiment finden Sie unter anderem Ausführungen mit 6,4 mm, 9,5 mm und 12,7 mm Bandbreite.
Welche Bandbreite geeignet ist, hängt von der jeweiligen Verbindung, der benötigten Klemmwirkung, dem vorhandenen Bauraum und den Anforderungen der Anwendung ab. Zusätzlich muss der Durchmesser der Schelle zur vorgesehenen Befestigungsstelle passen.
Vorgefertigte Schellen oder Endlosbandsystem?
Beide Systeme haben unterschiedliche Vorteile. Vorgefertigte Bandschellen eignen sich besonders dann, wenn bekannte Durchmesser regelmäßig verarbeitet werden und eine schnell verfügbare, wiederholbare Lösung gewünscht ist.
Endlosbandsysteme bieten dagegen eine hohe Flexibilität, da die benötigte Länge individuell zugeschnitten werden kann. Sie sind insbesondere interessant, wenn sehr unterschiedliche oder außergewöhnlich große Durchmesser befestigt werden müssen.
Welche Variante besser geeignet ist, hängt daher vor allem von Stückzahl, Durchmesser, Montagehäufigkeit und gewünschter Flexibilität ab.
BANDIMEX Bandschellen montieren
Für die Montage wird die vorgefertigte Schelle zunächst an der vorgesehenen Position angebracht. Anschließend wird sie mit einem geeigneten Spannwerkzeug auf die benötigte Klemmwirkung gespannt und fachgerecht fixiert.
Für entsprechende Montagearbeiten finden Sie im Schellen-Shop beispielsweise das W001 Spann- und Abschneidwerkzeug.
Bei Serienmontagen trägt ein geeignetes Werkzeug dazu bei, die Montage reproduzierbar und effizient durchzuführen. Beachten Sie dabei immer die Vorgaben für die jeweilige Schelle und Anwendung.
Welche Bandschelle ist die richtige?
Bei der Auswahl sollten Sie insbesondere folgende Punkte berücksichtigen:
- Durchmesser: Die Schellengröße muss zur vorgesehenen Verbindung passen.
- Bandbreite: Wählen Sie die Bandbreite passend zur Anwendung und benötigten Klemmwirkung.
- Material: Edelstahl V2A oder verzinkter Stahl sollten entsprechend der Einsatzbedingungen gewählt werden.
- Stückzahl: Bei regelmäßig wiederkehrenden Durchmessern können vorgefertigte Schellen die Montage vereinfachen.
- Bauraum: Prüfen Sie die Platzverhältnisse an der Montagestelle.
- Montagewerkzeug: Verwenden Sie ein für das Schellensystem geeignetes Spannwerkzeug.
Bandschellen für Industrie und Serienfertigung
Vorgefertigte Bandschellen eignen sich sowohl für einzelne Reparatur- und Wartungsarbeiten als auch für wiederkehrende Montagen in der industriellen Fertigung. Typische Anwender sind Maschinen- und Anlagenbauer, Fahrzeughersteller, Betriebe der Schlauch- und Verbindungstechnik, Instandhalter sowie weitere gewerbliche Anwender.
Im Schellen-Shop können Sie BANDIMEX Bandschellen in verschiedenen Größen, Bandbreiten und Materialien direkt bestellen. Auch kleine Stückzahlen sind erhältlich. Bei technischen Fragen unterstützen wir Sie gerne bei der Auswahl der passenden Ausführung.
FAQ zu BANDIMEX Bandschellen
Was ist eine vorgefertigte Bandschelle?
Eine vorgefertigte Bandschelle ist bereits auf einen bestimmten Größenbereich vorbereitet und muss nicht wie ein Endlosbandsystem zuerst individuell aus Schellenband und Verschluss zusammengestellt werden.
Welche Vorteile haben vorgefertigte BANDIMEX Schellen?
Vorgefertigte BANDIMEX Schellen ermöglichen eine schnelle und wiederholbare Montage bei bekannten Durchmessern. Das kann insbesondere bei Serienfertigung, Wartung und regelmäßig wiederkehrenden Verbindungen von Vorteil sein.
Gibt es Bandschellen aus Edelstahl?
Ja. Im Sortiment sind vorgefertigte Bandschellen aus Edelstahl V2A erhältlich. Diese Ausführungen eignen sich für Anwendungen, bei denen eine erhöhte Korrosionsbeständigkeit benötigt wird.
Welche Bandbreiten gibt es bei BANDIMEX Typ C Schellen?
Je nach Ausführung stehen unter anderem Bandbreiten von 6,4 mm, 9,5 mm und 12,7 mm zur Verfügung. Die passende Bandbreite richtet sich nach der jeweiligen Anwendung.
Was ist der Unterschied zwischen vorgefertigten Bandschellen und Endlosband?
Vorgefertigte Bandschellen sind bereits für bestimmte Durchmesser vorbereitet. Endlosband wird dagegen individuell zugeschnitten und bietet dadurch mehr Flexibilität bei unterschiedlichen oder sehr großen Durchmessern.
Welches Werkzeug benötigt man für Bandschellen?
Für die Montage wird ein zum jeweiligen Bandschellensystem geeignetes Spannwerkzeug benötigt. Dieses ermöglicht das kontrollierte Spannen und fachgerechte Fixieren der Schelle.
