BREEZE Schlauchschellen – Constant-Torque, HKFK & AERO
BREEZE Schlauchschellen sind für anspruchsvolle Schlauchverbindungen in Fahrzeugtechnik, Nutzfahrzeugen, Maschinenbau und industriellen Anwendungen ausgelegt. Zum Sortiment gehören unter anderem Constant-Torque-Ausführungen mit Tellerfedermechanismus sowie klassische AERO-Schneckengewindeschellen.
Im Schellen-Shop finden Sie BREEZE Schellen in unterschiedlichen Spannbereichen, Bandbreiten und Materialausführungen. Besonders bei Anwendungen mit Temperatur-, Druck- oder Vibrationswechseln können Constant-Torque-Systeme eine geeignete Lösung darstellen.

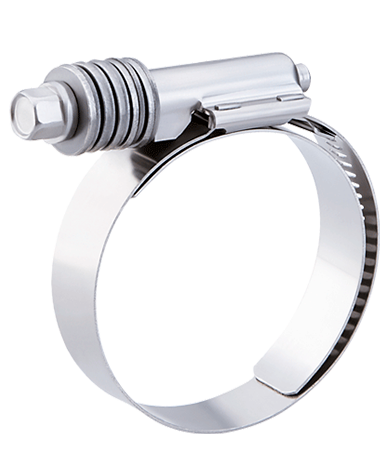

BREEZE Constant-Torque Standard (AERO HKFK) mit Tellerfeder, Bandbreite 14,3 mm
BREEZE Schlauchschelle Die BREEZE Constant Torque Standard (AERO HKFK) Schlauchschelle ist ein Durchbruch in der Verbindungstechnik. Durch den speziellen Tellerfedermechanismus kann sich die Schlauchschelle mit Konstantmoment automatisch im Durchmesser vergrößern oder verkleinern, je nach den Einflüssen durch Betriebs- oder Umgebungstemperaturen. Die einzigartige Bauweise vermeidet Undichtigkeiten durch Kaltfluss. Der Spannbereich kann durch verschiedene Größen von 12 mm bis maximal 90 mm gewählt werden. Vorteile auf einen Blick Hohe Dichtzuverlässigkeit über einen weiten Temperaturbereich Automatisches Nachspannen bei Temperaturveränderungen Hohe Leistungsfähigkeit Einlegering sorgt für konstanten Dichtdruck
NORMA Constant-Torque Standard (HKF), schwere Ausführung, mit Tellerfeder, Bandbreite 15,8 mm
NORMA Constant-Torque® HKF | Schwere Ausführung | Neue BREEZE Version | 15,8 mm ℹ️ Wichtiger Hinweis: Die neue Version der BREEZE Constant-Torque HKF! Bei der NORMA Constant-Torque® Heavy Duty (HKF) handelt es sich um die offizielle und technologisch weiterentwickelte Nachfolgeversion der weltweit bewährten BREEZE Constant-Torque HKF. Sie erhalten das gleiche revolutionäre Konstruktionsprinzip, nun gefertigt nach den modernsten Industriestandards von NORMA. Meistern Sie extreme Temperaturschwankungen und anspruchsvolle Einsatzbedingungen mit absoluter Zuverlässigkeit. Diese Schelle stellt einen echten Durchbruch in der Verbindungstechnik dar. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dieser schweren Ausführung die ultimative Lösung für Hochleistungsanwendungen im professionellen B2B-Bereich (Nutzfahrzeuge, Maschinenbau, Baumaschinen) sowie für kompromisslose B2C-Projekte. Automatischer Temperaturausgleich durch Tellerfedern Normale Schlauchverbindungen können bei extremen Temperaturschwankungen durch den sogenannten Kaltfluss des Schlauchmaterials undicht werden. Die NORMA Constant-Torque® löst dieses Problem durch ihren cleveren Tellerfedermechanismus. Ausgestattet mit 10 kraftvollen Tellerfedern, vergrößert oder verkleinert die Schelle ihren Durchmesser bei Erwärmung oder Abkühlung völlig automatisch. Das bedeutet: Das Anzugsdrehmoment (Konstantmoment) bleibt jederzeit stabil, die Verbindung ist dauerhaft leckagefrei und ein zeitaufwendiges Nachziehen der Schelle entfällt komplett. Massive Konstruktion nach SAE-Norm (SLHD) Gefertigt nach der strengen SAE-Norm J1508 Typ "SLHD" (Heavy Duty), ist diese Schelle für maximale Belastungen ausgelegt. Das geschlitzte Schellenband mit einer robusten Bandbreite von 15,8 mm (ca. 16 mm) sorgt für eine breite, sichere und materialschonende Flächenpressung auf dem Schlauch. Die widerstandsfähige Sechskantschraube mit einer Schlüsselweite von 10 mm ermöglicht zudem eine hervorragende Kraftübertragung bei der Montage. Verfügbare Werkstoffe und Spannbereiche Um Ihnen für jede Umgebung den exakt passenden Korrosionsschutz zu bieten, ist die HKF-Schelle in zwei Materialgüten erhältlich: W2: Band und Gehäuse aus rostfreiem Stahl (1.4016), Verschlussteile verzinkt (der solide Standardschutz für unzählige Industrieanwendungen). W4: Komplett aus hochwertigem V2A-Edelstahl (1.4301) für höchste Beständigkeit (z. B. für Chemie, Marine oder den ungeschützten Außenbereich). Technische Daten im Überblick Produkttyp: Schlauchschelle mit Konstantmoment (Nachfolger der BREEZE Constant-Torque HKF) Norm: SAE J1508 Typ “SLHD” Bandbreite: 15,8 mm Schlüsselweite (SW): 10 mm Bandart: geschlitztes Schellenband Besonderheit: 10 Tellerfedern für automatischen Toleranzausgleich Verfügbare Spannbereiche (mm): 32-54 | 45-67 | 57-79 | 70-92 | 83-105 | 95-118 | 108-130 | 121-143 | 133-156 | 146-168

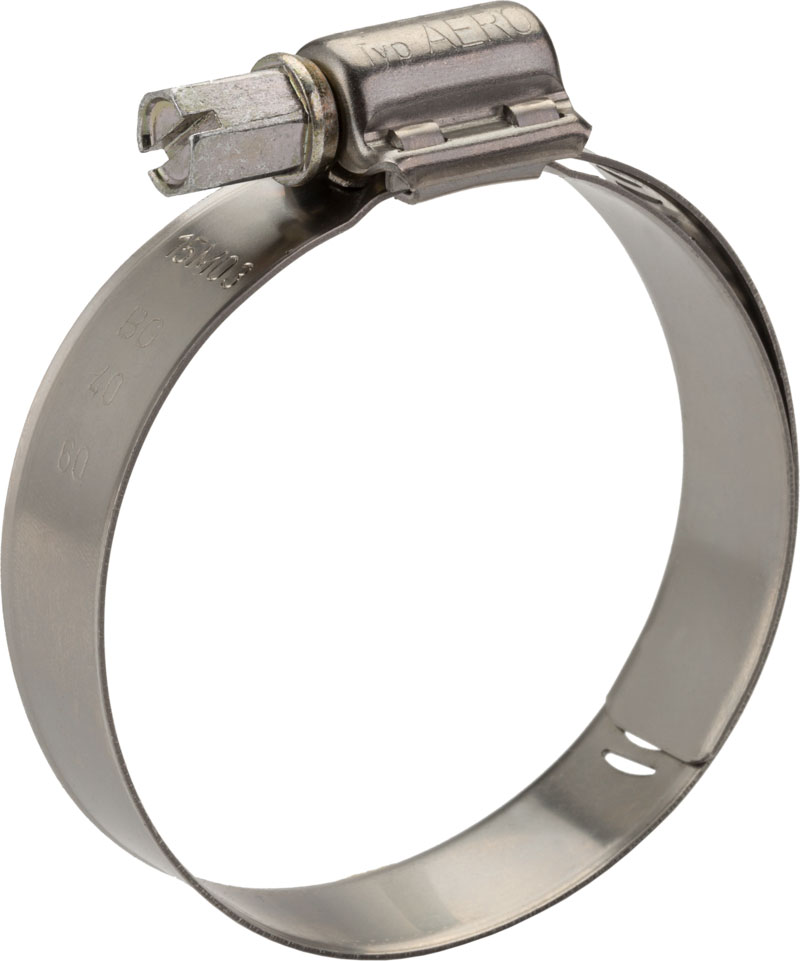

BREEZE Schneckengewindeschelle AERO BG, Bandbreite 14,3 mm, W2
BREEZE Schneckengewinde Schlauchschelle Die Breeze Aero BG ist die ideale Schlauchschelle für Anwendungen, bei denen ein wenig mehr Kraft als normal erforderlich ist. Sie wurde zum Abdichten von Hochdruckverbindungen an Luft-, Wasser- oder Hydraulikleitungen entwickelt. Die BGV Schlauchschelle bietet einen innovativen Schnellverschluss für deutlich schnelleres Montieren der Schlauchschelle. Das Einlegeband ist ein integraler Bestandteil des Bandes und schützt Schläuche mit weichen Oberflächen (Silikon usw.) vor Beschädigungen durch Extrusion oder Scherung durch die Bandschlitze. Die BREEZE Schneckengewinde Schlauchschelle ist für Spannbereiche bis zu 160 mm auswählbar.
BREEZE Schlauchschellen im Überblick
Je nach Anwendung stehen unterschiedliche BREEZE-Bauarten zur Verfügung. Sie unterscheiden sich insbesondere hinsichtlich Spannmechanismus, Bandbreite, Werkstoff und Einsatzbereich.
| Ausführung | Besonderheit |
|---|---|
| BREEZE AERO HKFK | Constant-Torque-Schlauchschelle mit Tellerfedermechanismus |
| Constant-Torque Heavy Duty / HKF | Schwere Ausführung für höhere mechanische Belastungen |
| BREEZE AERO BG | Klassische Schneckengewindeschelle mit Einlegeband |
BREEZE Constant-Torque Schlauchschellen mit Tellerfeder
BREEZE Constant-Torque Schlauchschellen verfügen über einen Tellerfedermechanismus. Dieser unterstützt den Ausgleich von Änderungen des Verbindungsdurchmessers, die beispielsweise durch Temperaturwechsel oder betriebsbedingte Belastungen entstehen können.
Die Tellerfedern ermöglichen innerhalb der vorgesehenen Produktgrenzen eine Nachspannung der Verbindung. Dadurch eignen sich Constant-Torque-Schellen insbesondere für dynamisch belastete Schlauchverbindungen.
Wie funktioniert eine Constant-Torque Schlauchschelle?
Bei einer herkömmlichen Schneckengewindeschelle wird die Klemmkraft während der Montage eingestellt. Verändert sich anschließend der Schlauchdurchmesser durch Erwärmung, Abkühlung oder Materialsetzung, kann sich die Klemmkraft verändern.
Bei einer Constant-Torque-Ausführung wirken zusätzliche Tellerfedern auf das Spannsystem. Sie können solche Durchmesseränderungen innerhalb des konstruktiv vorgesehenen Bereichs teilweise ausgleichen und damit zur Aufrechterhaltung einer geeigneten Klemmkraft beitragen.
BREEZE AERO HKFK – Constant-Torque Standard
Die BREEZE AERO HKFK ist eine Constant-Torque-Schlauchschelle für Anwendungen mit wechselnden Betriebsbedingungen. Die Bauform kombiniert eine breite Schlauchschelle mit Tellerfedern zur automatischen Nachspannung innerhalb des vorgesehenen Arbeitsbereichs.
Je nach Größe stehen unterschiedliche Spannbereiche zur Verfügung. Bei der Auswahl sollte der tatsächliche Außendurchmesser des montierten Schlauchs mit dem angegebenen Spannbereich verglichen werden.
Constant-Torque Heavy Duty für hohe Belastungen
Für stärker belastete Schlauchverbindungen stehen schwere Constant-Torque-Ausführungen zur Verfügung. Diese sind für Anwendungen vorgesehen, bei denen höhere mechanische Anforderungen, starke Temperaturwechsel oder Vibrationen auftreten können.
Typische Einsatzbereiche finden sich unter anderem bei Ladeluft-, Kühlmittel- und Ansaugsystemen sowie in schweren Nutzfahrzeugen, Maschinen und industriellen Anlagen.
BREEZE HKF und NORMA Constant-Torque – was hat sich geändert?
BREEZE gehört zum Markenportfolio der NORMA Group. Im aktuellen Sortiment werden bestimmte schwere Constant-Torque-Ausführungen unter der Bezeichnung NORMA Constant-Torque geführt.
Wenn Sie bisher eine BREEZE-HKF-Ausführung verwendet haben, sollten bei einer Ersatzbeschaffung insbesondere Spannbereich, Bandbreite, Werkstoff und technische Produktdaten mit der aktuellen Ausführung verglichen werden.
BREEZE AERO BG Schneckengewindeschelle
Die BREEZE AERO BG arbeitet ohne Constant-Torque-Tellerfedern und basiert auf dem klassischen Schneckengewindeprinzip. Je nach Ausführung ist ein Einlegeband vorhanden, das die Schlauchoberfläche vor direktem Kontakt mit den Schlitzen des äußeren Schellenbandes schützen kann.
Die AERO BG eignet sich für Anwendungen, bei denen eine robuste klassische Schlauchschelle benötigt wird, aber kein Constant-Torque-Mechanismus erforderlich ist.
Constant-Torque oder klassische Schneckengewindeschelle?
| Eigenschaft | Constant-Torque | AERO BG |
|---|---|---|
| Spannprinzip | Schneckengewinde mit Tellerfedern | Klassisches Schneckengewinde |
| Nachspannung | Mechanischer Ausgleich innerhalb des vorgesehenen Federwegs | Keine automatische Nachspannung |
| Temperaturwechsel | Für entsprechende dynamische Anwendungen besonders interessant | Für konventionelle Schlauchverbindungen |
| Bauform | Aufwendigeres Spannsystem | Klassische Schlauchschellenkonstruktion |
BREEZE Schlauchschellen in W2 & W4
Je nach Produktausführung sind BREEZE Schlauchschellen in unterschiedlichen Werkstoffklassen erhältlich.
- W2: Materialkombination mit rostbeständigen beziehungsweise korrosionsgeschützten Komponenten je nach Produktausführung.
- W4: Edelstahl-Ausführung für erhöhte Anforderungen an die Korrosionsbeständigkeit.
Die genaue Materialzusammensetzung von Band, Gehäuse, Schraube und Federkomponenten ist produktabhängig und sollte anhand der jeweiligen technischen Daten geprüft werden.
Spannbereich & Bandbreite richtig auswählen
Für die Auswahl einer passenden BREEZE Schlauchschelle ist der tatsächliche Außendurchmesser des Schlauchs im montierten Zustand entscheidend.
Vor der Bestellung sollten Sie insbesondere prüfen:
- Schlauch-Außendurchmesser
- Spannbereich der Schelle
- Bandbreite
- Werkstoffklasse
- Constant-Torque oder klassische Ausführung
- Temperaturbereich
- Vibration und mechanische Belastung
- Einbauraum
Je nach Produkt reicht das aktuelle Sortiment von kleineren Spannbereichen ab etwa 12–22 mm bis zu größeren Ausführungen für Durchmesser über 150 mm.
BREEZE Schlauchschellen für Ladeluft, Kühlung & Nutzfahrzeuge
Constant-Torque-Schlauchschellen werden besonders in Anwendungen eingesetzt, bei denen Temperaturwechsel, Vibrationen und wechselnde Betriebszustände auftreten.
Typische Einsatzbereiche sind beispielsweise:
- Ladeluft- und Turbosysteme
- Kühlmittelkreisläufe
- Ansaug- und Luftsysteme
- Lkw und Nutzfahrzeuge
- Land- und Baumaschinen
- Motoren- und Fahrzeugtechnik
BREEZE Schlauchschellen für Maschinenbau & Industrie
Auch außerhalb der Fahrzeugtechnik werden BREEZE Schellen in technischen Schlauchsystemen eingesetzt. Dazu gehören unter anderem Anwendungen im Maschinen- und Anlagenbau, in der Fluidtechnik sowie bei Wartungs- und Instandhaltungsarbeiten.
Entscheidend ist immer, dass Spannbereich, Werkstoff, Temperaturbereich und Belastbarkeit zur jeweiligen Anwendung passen.
BREEZE Schlauchschellen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie BREEZE Schlauchschellen, Constant-Torque-Schellen und AERO-Ausführungen in unterschiedlichen Größen und Werkstoffklassen.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu HKFK, Constant-Torque-Technik, Spannbereich oder Material unterstützen wir Sie gerne bei der Auswahl der passenden Schlauchschelle.
Weitere Bauformen finden Sie in unserer Übersicht Schlauchschellen.
FAQ zu BREEZE Schlauchschellen
Was ist eine BREEZE Constant-Torque Schlauchschelle?
Eine BREEZE Constant-Torque Schlauchschelle kombiniert ein Schneckengewindesystem mit Tellerfedern, die Durchmesseränderungen innerhalb des vorgesehenen Arbeitsbereichs teilweise ausgleichen können.
Was bedeutet HKFK?
HKFK bezeichnet eine BREEZE-AERO-Constant-Torque-Ausführung. Die genaue Bauform, Bandbreite und Materialausführung ist vom jeweiligen Produkt abhängig.
Was ist der Unterschied zwischen Constant-Torque und AERO BG?
Constant-Torque-Ausführungen besitzen Tellerfedern zur Nachspannung innerhalb eines definierten Bereichs. Die AERO BG ist eine klassische Schneckengewindeschelle ohne Constant-Torque-Federsystem.
Wann ist eine Constant-Torque Schelle sinnvoll?
Sie kann besonders bei Schlauchverbindungen mit starken Temperaturwechseln, Vibrationen oder betriebsbedingten Durchmesseränderungen sinnvoll sein.
Wie finde ich die richtige Größe?
Der tatsächliche Außendurchmesser des montierten Schlauchs muss innerhalb des angegebenen Spannbereichs der Schlauchschelle liegen.
Was ist der Unterschied zwischen W2 und W4?
W2 und W4 kennzeichnen unterschiedliche Materialausführungen. W4 bezeichnet typischerweise eine Edelstahl-Ausführung, während W2 je nach Produkt eine Materialkombination aus rostbeständigen beziehungsweise korrosionsgeschützten Komponenten besitzt.
Warum gibt es bei BREEZE auch NORMA Constant-Torque Produkte?
BREEZE gehört zum Markenportfolio der NORMA Group. Bestimmte weiterentwickelte Constant-Torque-Ausführungen werden im aktuellen Sortiment unter NORMA geführt.
