ABA Schlauchschellen – Nova & Original Schlauchklemmen
ABA Schlauchschellen stehen für robuste, wieder lösbare Schlauchverbindungen in Fahrzeugtechnik, Maschinenbau, Industrie und Werkstatt. Mit den Baureihen ABA Nova und ABA Original stehen Schneckengewindeschellen für unterschiedliche Schlauchdurchmesser, Belastungen und Einbausituationen zur Verfügung.
Im Schellen-Shop finden Sie ABA Schellen in verschiedenen Spannbereichen und Werkstoffausführungen – darunter verzinkte Varianten sowie ABA Schlauchschellen aus Edelstahl. Je nach Anwendung können Sie zwischen der kompakteren ABA Nova und der robusten ABA Original wählen.
Schlauchschelle ABA Nova SMS, Bandbreite 9 mm
Schlauchschelle ABA Nova SMS 9 mm Bandbreite Die Schlauchschelle ABA Nova SMS aus verzinktem Stahl (W1), Edelstahl V2A (W4) oder Edelstahl V4A (W5) ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova SMS ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie
Schlauchschelle ABA Original SMS, Bandbreite 12 mm
Schlauchschelle ABA Original SMS 12 Bandbreite ABA Original Schlauchschellen überzeugen durch ein hochfestes, einteiliges Pressgehäuse, abgerundete Bandkanten und eine glatte Bandinnenseite zum Schutz der Schläuche. ABA Original – die störungssichere Schlauchschelle mit hoher Spannkraft und hohem Bruchdrehmoment. Die Schlauchschelle ABA Original SMS mit 12 Bandbreite hat einen wählbaren Spannbereich von 15 mm bis 307 mm. Das Material der hochwertigen Schlauchschelle ist ebenfalls wählbar. Sie können verzinkten Stahl oder Edelstahl für die Schlauchschelle wählen.
Schlauchschelle ABA Nova, Bandbreite 9 mm, Stahl verzinkt
Schlauchschelle ABA Nova Die Schlauchschelle ABA Nova aus verzinktem Material ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel, in der typischen blauen Farbe, sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie
Schlauchschelle ABA Original, Bandbreite 12 mm, Stahl verzinkt
Schlauchschelle ABA Original Bandbreite 12 mm Die Schlauchschelle ABA Original hat eine Bandbreite von 12 mm und überzeugt durch ein hochfestes, einteiliges Pressgehäuse. Durch die abgerundeten Bandkanten und einer glatten Bandinnenseite werden die Schläuche geschützt. Die Schlauchschelle ABA Original mit einer Bandbreite von 12 mm hat einen wählbaren Spannbereich von 16 mm bis 310 mm. Vorteile auf einen Blick Hohe Spannkraft Hohes Bruchdrehmoment Schlauchschonend dank glatter Bandinnenseite Jede Schelle ist zur Rückverfolgbarkeit mit einem Datumsstempel versehe Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie Heimwerker

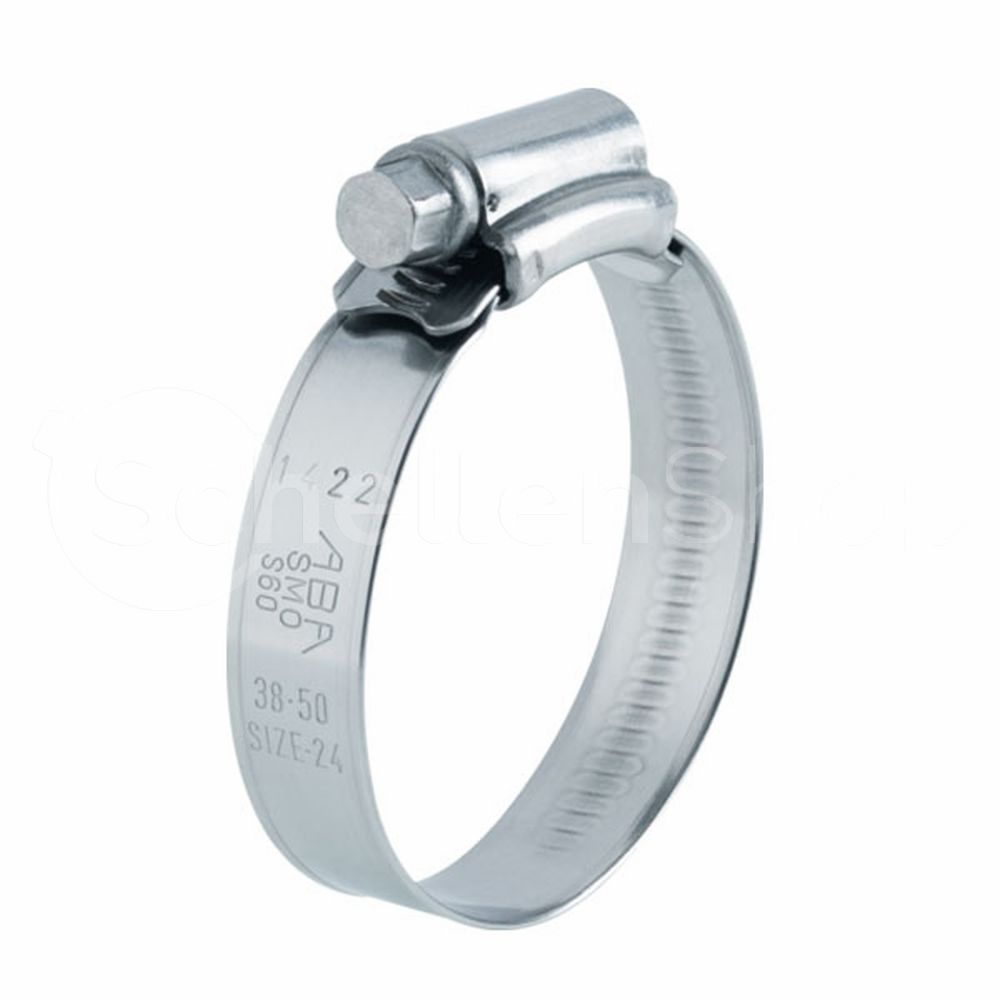

Schlauchschelle ABA Original SMO S60, Edelstahl V4A (1.4547)
Säurebeständige Schlauchschelle ABA Original SMO S60 Die ABA Original SMO wird aus dem Werkstoff SMO 254 gefertigt und eignet sich bestens für anspruchsvollste Umgebungen, in denen niedrig legierter Edelstahl oder säurefeste Werkstoffe nicht ausreichen. SMO 254 ist ein austenitischer Edelstahl für maximale Beständigkeit gegenüber Lochfraß und Spaltkorrosion und bietet eine sehr gute Beständigkeit gegenüber verschiedenen Arten von Spannungskorrosion. Vorteile:Hervorragende Beständigkeit gegen Lochfraß und SpaltkorrosionSehr hohe Beständigkeit gegen SpannungskorrosionsbruchStarke Leistung unter hoher mechanischer BelastungJede Schelle ist zur Rückverfolgbarkeit mit einem Datumsstempel versehen
ABA Nova Sortiment 265 Stück, inkl. flexibler Schraubendreher, Bandbreite 9 mm, verzinkt
ABA Nova Schlauchschellen Sortiment 9 mm Bandbreite 265-teilig ABA Sortimentsbox mit 265 Stück ABA Nova Schlauchschellen mit Schneckengewinde aus verzinkten Stahl (W1). Das Sortiment beinhaltet zudem den passenden flexiblen Schraubendreher (25 cm lang) für eine fachgerechte Montage. Das Sortiment besteht aus den nachfolgenden Schlauchschellen Abmessungen: 50x 8-12 mm50x 10-16 mm50x 12-20 mm25x 16-25 mm25x 20-32 mm20x 25-40 mm15x 32-50 mm10x 40-60 mm 20x 50-70 mm
Sortimentbox ABA Schlauchschellen, Stahl verzinkt (Inhalt: 135 Stück)
ABA Schlauchschellen aus verzinktem Stahl mit blauem Gehäuse: Professionelle Schlauchbefestigung für jede Anwendungen Die Sortimentbox mit 135 ABA Schlauchschellen ist perfekt für hochwertige und kraftvolle Schlauchbefestigungen. Diese Schlauchschellen mit Schneckengewinde aus verzinktem Stahl und dem markanten blauen Gehäuse sind ideal für den Einsatz in der KFZ-Werkstatt, im Maschinenbau und in vielen anderen Branchen. Die Schlauchschellen Nova SMS / Original SMS der Marke ABA ist einfach zu verwenden und besitzt dennoch eine hohe Anzugskraft. Die ABA Schelle bietet eine sichere Befestigung von Schläuchen und ist besonders geeignet für Luftleitungen, Kraftstoffschlauch und Ölleitungen. Dank ihres verzinkten Stahls sind diese Schlauchschellen auch beständig gegen Korrosion und somit langlebig. Mit der ABA Sortimentbox erhalten Sie alles, was Sie für Ihre Projekte benötigen. Die Box enthält 135 Schneckengewindeschellen in verschiedenen Größen, sodass Sie immer die passende Schelle für Ihre Bedürfnisse haben. Sie ist auch ideal für Handwerker, Wartungsteams und andere professionelle Anwender, die häufig Schlauchschellen verwenden. Insgesamt ist die ABA Sortimentbox mit 135 ABA Nova/Original Schlauchschellen eine hervorragende Wahl für alle, die qualitativ hochwertige und zuverlässige Befestigungslösungen suchen. Sie bietet eine breite Anwendungsbreite und eine lange Lebensdauer, die Ihnen viele Jahre zuverlässiger Leistung bietet.
Schlauchschelle Werkstatt Sortiment für Heiz- & Kühlsysteme | OETIKER® Expertainer
Schlauchschellen Werkstatt Sortiment für Kühlung und Heizung, Ladeluftkühlung | OETIKER® Expertainer 18500218 Mit dem OETIKER® Expertainer / Werkstatt-Sortiment für Kühlung und Heizung, Ladeluftkühlung erhalten Sie eine Auswahl an hochwertigen und spezifischen gängiger Schlauchschellen für Ihr Kühlsystem / Heizsystem und Ihre Reparatur. Die enthaltenen Schneckengewindeschellen und Schlauchklemmen erfüllen alle OE-Vorgaben der Automobilhersteller. Ihrer Produktfunktion und Qualität reduziert zudem Gewährleistungsfälle und Umtausch. Der Expertainer 18500218 von OETIKER® besteht aus Schneckengewindeschellen / Schraubschellen 177. Was beinhaltet das Schlauchschellen Werkstatt Sortiment für Heiz- und Kühlsysteme von OETIKER®? Schraubschellen 177 aus V2A Edelstahl (1.4301)10x 8-16 mm / 9 mm breit10x 20-32 mm / 9 mm breit10x 25-40 mm / 12 mm breit10x 35-55 mm / 12 mm breit3x 50-70 mm / 12 mm breit5x 60-80 mm / 12 mm breit5x 70-90 mm / 12 mm breit5x 80-100 mm / 12 mm breit
ABA Sortiment 135 Nova, Bandbreite 9 mm , Stahl verzinkt
ABA Schlauchschellen Sortiment Das 135-teilige Schlauchschellen Sortiment inklusive Schraubendreher besteht aus 135 verschiedenen Schlauchschellen. Die hochwertigen und leistungsstarken Schlauchschellen von ABA sind ideal für verschiedene Einsatzmöglichkeiten in der Industrie, Gewerbe oder im Privatbereich. Die Bandbreite der Schlauchschellen ist 9 mm stark und für verschiedene Spannbereiche geeignet. Das ABA Schlauchschellen Sortiment wird in einem praktischen Koffer geliefert und ist sofort einsatzbereit. Inhalt:10x ABA Nova SMS 11-17/9 W120x ABA Nova SMS 13-20/9 W110x ABA Nova SMS 15-24/9 W15x ABA Nova SMS 19-28/9 W15x ABA Nova SMS 22-32/9 W15x ABA Nova SMS 26-38/9 W110x ABA Mini 8/9 C7 Sz W120x ABA Mini 10/9 C7 Sz W120x ABA Mini 12/9 C7 Sz W110x ABA Mini 14/9 C7 Sz W110x ABA Mini 16/9 C7 Sz W110x ABA Mini 17/9 C7 Sz W11x ABA Schraubendreher Kofferabmessung: 34 x 24 x 5 cm
ABA Schlauchschellen von Nova bis Original
ABA Schlauchschellen werden über eine Schraube stufenlos gespannt und lassen sich dadurch innerhalb ihres jeweiligen Spannbereichs an unterschiedliche Schlauchdurchmesser anpassen. Die geschlossene Bandinnenseite und abgerundete Bandkanten sorgen für eine möglichst gleichmäßige Auflage auf dem Schlauch.
Typische Einsatzbereiche sind beispielsweise:
- Fahrzeug- und Nutzfahrzeugtechnik
- Maschinen- und Anlagenbau
- Land- und Baumaschinen
- Kühlwasser- und Luftleitungen
- Pumpen- und Fluidtechnik
- Bewässerungs- und Versorgungssysteme
- Werkstatt, Wartung und Instandhaltung
Weitere Bauformen und Hersteller finden Sie in unserer Kategorie Schlauchschellen.
Was zeichnet ABA Schlauchschellen aus?
Die ABA Schneckengewindeschellen sind für belastbare Schlauchverbindungen ausgelegt. Je nach Baureihe unterscheiden sich insbesondere Bandbreite, Gehäusekonstruktion und verfügbare Spannbereiche.
Zu den charakteristischen Eigenschaften gehören:
- stufenlos einstellbarer Spannbereich
- glatte Bandinnenseite
- abgerundete Bandkanten
- robuste Gehäusekonstruktion
- verschiedene Werkstoffausführungen
- zahlreiche Spannbereiche für kleine bis größere Schlauchdurchmesser
ABA Nova Schlauchschellen
Die ABA Nova ist eine kompakte Schneckengewindeschelle mit einer typischen Bandbreite von 9 mm. Durch die kompakte Bauweise eignet sie sich besonders für kleinere und mittlere Schlauchdurchmesser sowie Einbausituationen mit begrenztem Platzangebot.
Das Gehäuse ist so ausgelegt, dass das Band sicher geführt und die Spannkraft möglichst gleichmäßig auf den Schlauch übertragen wird. Die glatte Bandinnenseite unterstützt eine schlauchschonende Montage.
ABA Original Schlauchschellen
Die ABA Original ist eine besonders robuste Schneckengewindeschelle mit einer typischen Bandbreite von 12 mm. Das einteilige Pressgehäuse und die größere Bandbreite machen sie zu einer geeigneten Lösung für zahlreiche technisch anspruchsvolle Schlauchverbindungen.
Auch bei der ABA Original sorgen die geschlossene Bandinnenseite und abgerundete Bandkanten für eine gleichmäßige Auflage auf dem Schlauch.
ABA Nova oder ABA Original – die Unterschiede
| Merkmal | ABA Nova | ABA Original |
|---|---|---|
| Typische Bandbreite | 9 mm | 12 mm |
| Bauweise | kompakt | robust |
| Gehäuse | kompakte Gehäusekonstruktion | einteiliges Pressgehäuse |
| Bandinnenseite | glatt | glatt |
| Bandkanten | abgerundet | abgerundet |
| Typischer Einsatz | kleinere bis mittlere Schlauchdurchmesser und kompakte Einbausituationen | robuste Schlauchverbindungen und größere Spannbereiche |
Welche Ausführung für Ihre Anwendung besser geeignet ist, hängt nicht allein von der Bandbreite ab. Entscheidend sind insbesondere Schlauchdurchmesser, Spannbereich, Werkstoff und die mechanischen Anforderungen der Verbindung.
ABA Schlauchschellen aus Edelstahl – W4 & W5
ABA Schlauchschellen sind in verschiedenen Werkstoffausführungen erhältlich. Dadurch kann die Schelle passend zu den Korrosions- und Umgebungsbedingungen ausgewählt werden.
Im Sortiment finden Sie unter anderem:
- W1: Ausführungen aus verzinktem Stahl für klassische technische Anwendungen
- W4: Edelstahl-Ausführungen für erhöhte Anforderungen an die Korrosionsbeständigkeit
- W5: Edelstahl-Ausführungen für besonders anspruchsvolle Umgebungsbedingungen
Zusätzlich stehen je nach Ausführung besonders korrosionsbeständige Varianten zur Verfügung. Die genaue Materialzusammensetzung sollte immer in den technischen Daten des jeweiligen Artikels geprüft werden.
ABA Schneckengewindeschellen und DIN 3017
ABA Nova und ABA Original gehören zur Produktgruppe der Schneckengewindeschellen. Entsprechende Ausführungen erfüllen beziehungsweise übertreffen je nach Baureihe die für diesen Schellentyp relevanten Anforderungen der DIN 3017.
Für die Auswahl einer konkreten Schlauchschelle nach DIN 3017 sollten jedoch immer die technischen Angaben des jeweiligen Artikels herangezogen werden.
Welche ABA Schlauchschelle ist die richtige?
Für die Auswahl einer passenden ABA Schelle sind mehrere Faktoren wichtig. An erster Stelle steht der benötigte Spannbereich.
Berücksichtigen Sie insbesondere:
- Außendurchmesser des montierten Schlauchs
- benötigter Spannbereich
- Bandbreite
- Werkstoffausführung
- Korrosionsbelastung
- Temperatur- und Umgebungsbedingungen
- mechanische Beanspruchung der Schlauchverbindung
Der tatsächliche Schlauchdurchmesser muss innerhalb des angegebenen Spannbereichs der Schelle liegen. Wählen Sie die Schelle möglichst so, dass der benötigte Durchmesser nicht unmittelbar am äußersten Ende des Spannbereichs liegt.
Einsatzbereiche von ABA Schellen
Dank verschiedener Größen und Werkstoffe eignen sich ABA Schlauchklemmen für zahlreiche gewerbliche und industrielle Anwendungen.
Typische Bereiche sind:
- Automotive und Fahrzeugbau
- Nutzfahrzeuge
- Maschinen- und Anlagenbau
- Landwirtschaft und Landmaschinen
- Baumaschinen
- Bewässerungstechnik
- Marine und maritime Anwendungen
- Industrie und Instandhaltung
Weitere Produkte des Herstellers finden Sie auf unserer Seite ABA Clamps.
ABA oder NORMA TORRO – welche Schlauchschelle passt?
ABA Nova, ABA Original und NORMA TORRO gehören jeweils zu den klassischen Schneckengewindeschellen, unterscheiden sich jedoch in Konstruktion, Bandbreiten, Werkstoffen und verfügbaren Spannbereichen.
Wenn Sie verschiedene Hersteller und Bauformen vergleichen möchten, finden Sie mit den NORMA TORRO Schlauchschellen eine weitere bewährte Lösung für technische Schlauchverbindungen.
Welche Schelle die bessere Wahl ist, hängt von der konkreten Anwendung und nicht allein vom Hersteller ab. Prüfen Sie deshalb Spannbereich, Bandbreite, Werkstoff und Einbausituation.
FAQ – ABA Schlauchschellen
Was ist eine ABA Schlauchschelle?
Eine ABA Schlauchschelle ist eine Schneckengewindeschelle zur Befestigung von Schläuchen auf Rohrstutzen und Anschlüssen. Zu den bekannten Baureihen gehören ABA Nova und ABA Original.
Was ist der Unterschied zwischen ABA Nova und ABA Original?
ABA Nova besitzt typischerweise eine Bandbreite von 9 mm und ist kompakter aufgebaut. ABA Original verfügt typischerweise über ein 12 mm breites Band und ein robustes einteiliges Pressgehäuse. Welche Variante geeignet ist, hängt von Schlauchdurchmesser und Anwendung ab.
Welche Bandbreite hat ABA Nova?
ABA Nova Schlauchschellen werden typischerweise mit einer Bandbreite von 9 mm angeboten. Die genauen technischen Daten sollten bei der jeweiligen Produktvariante geprüft werden.
Welche Bandbreite hat ABA Original?
ABA Original Schlauchschellen besitzen in den typischen Standardausführungen eine Bandbreite von 12 mm. Die konkreten Angaben können je nach Produktvariante abweichen.
Gibt es ABA Schlauchschellen aus Edelstahl?
Ja. ABA Schlauchschellen sind in verschiedenen Edelstahl-Ausführungen erhältlich, beispielsweise in den Werkstoffklassen W4 und W5. Die genaue Materialzusammensetzung ist von der jeweiligen Variante abhängig.
Was bedeuten W1, W4 und W5 bei ABA Schlauchschellen?
Die Werkstoffklassen kennzeichnen unterschiedliche Materialausführungen und Korrosionsbeständigkeiten. W1 umfasst verzinkte Stahl-Ausführungen, während W4 und W5 Edelstahlvarianten für höhere Korrosionsanforderungen kennzeichnen.
Sind ABA Schlauchschellen nach DIN 3017?
ABA Nova und ABA Original gehören zu den Schneckengewindeschellen. Je nach Ausführung werden die relevanten Anforderungen der DIN 3017 erfüllt beziehungsweise übertroffen. Maßgeblich sind die technischen Daten des jeweiligen Produkts.
Wie finde ich den richtigen Spannbereich?
Messen Sie den Außendurchmesser des Schlauchs in der vorgesehenen Montagesituation. Dieser Wert muss innerhalb des Spannbereichs der ausgewählten Schelle liegen.
Kann eine ABA Schlauchschelle wiederverwendet werden?
ABA Schneckengewindeschellen können grundsätzlich wieder geöffnet und erneut montiert werden. Vor einer Wiederverwendung sollten Band, Gehäuse und Schraube auf Beschädigungen, Korrosion oder Verformungen geprüft werden.
