Winkelschelle 90°, geteilt (Typ 060), feuerverzinkt – 3/4" x 3/4"
6,36 €
Sofort lieferbar.

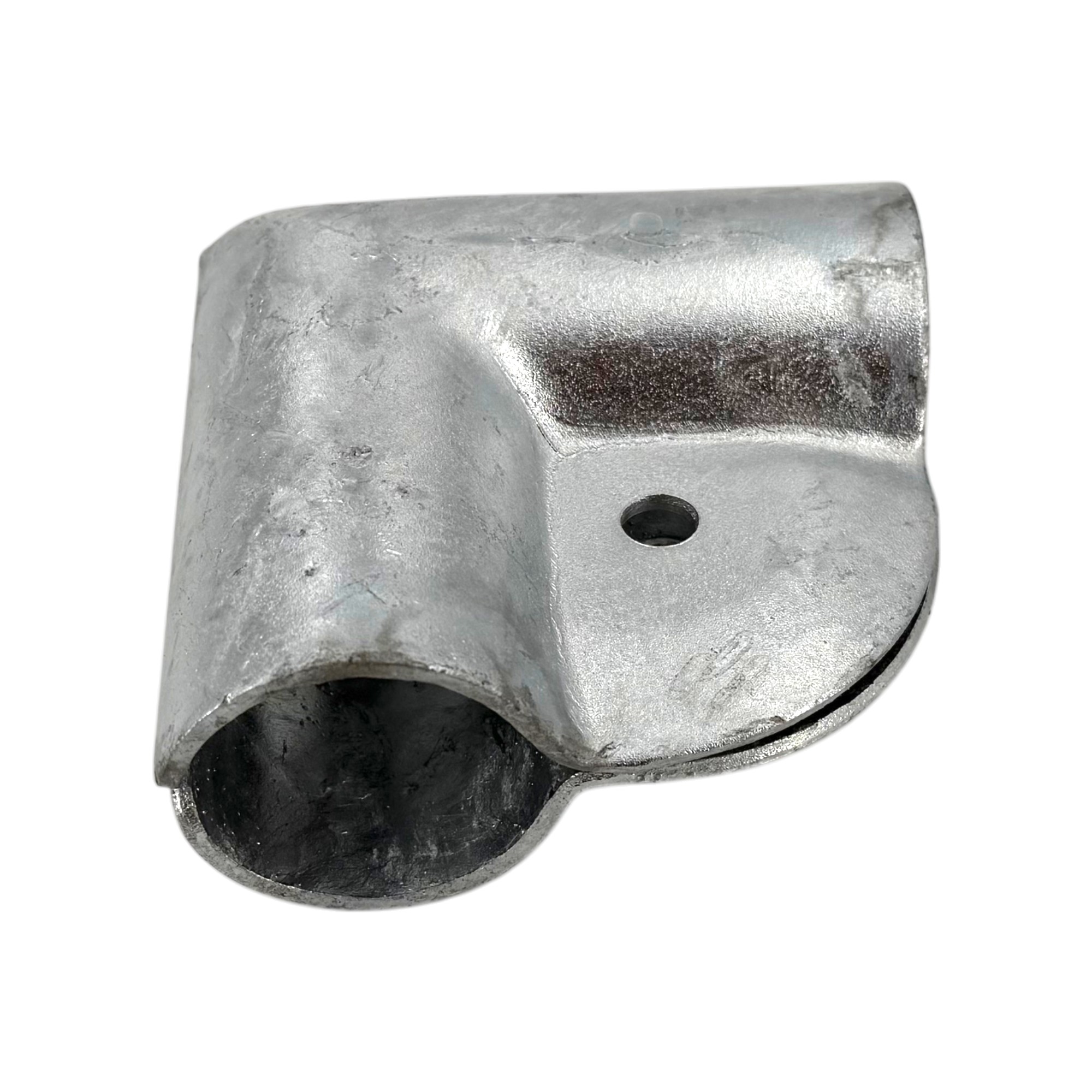

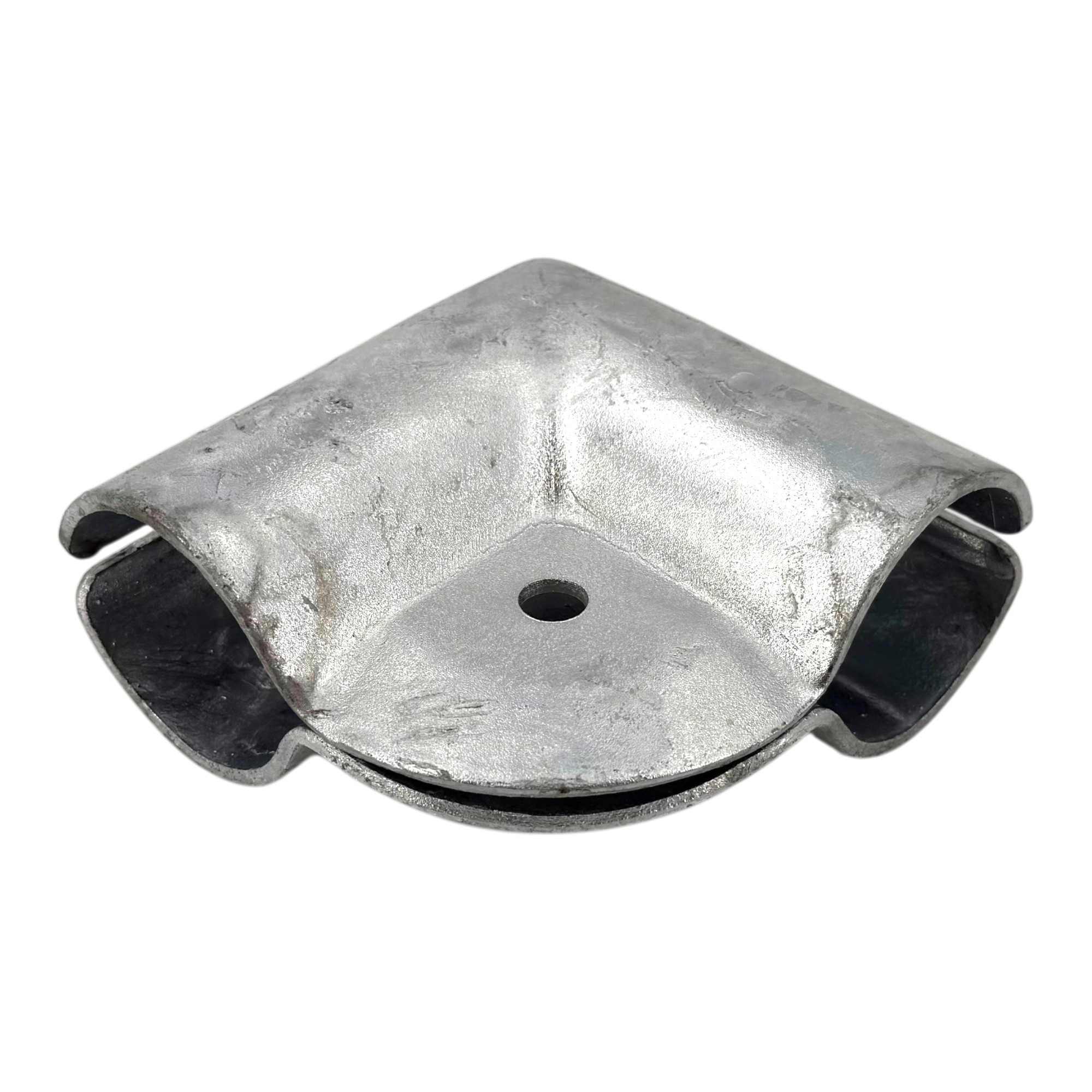

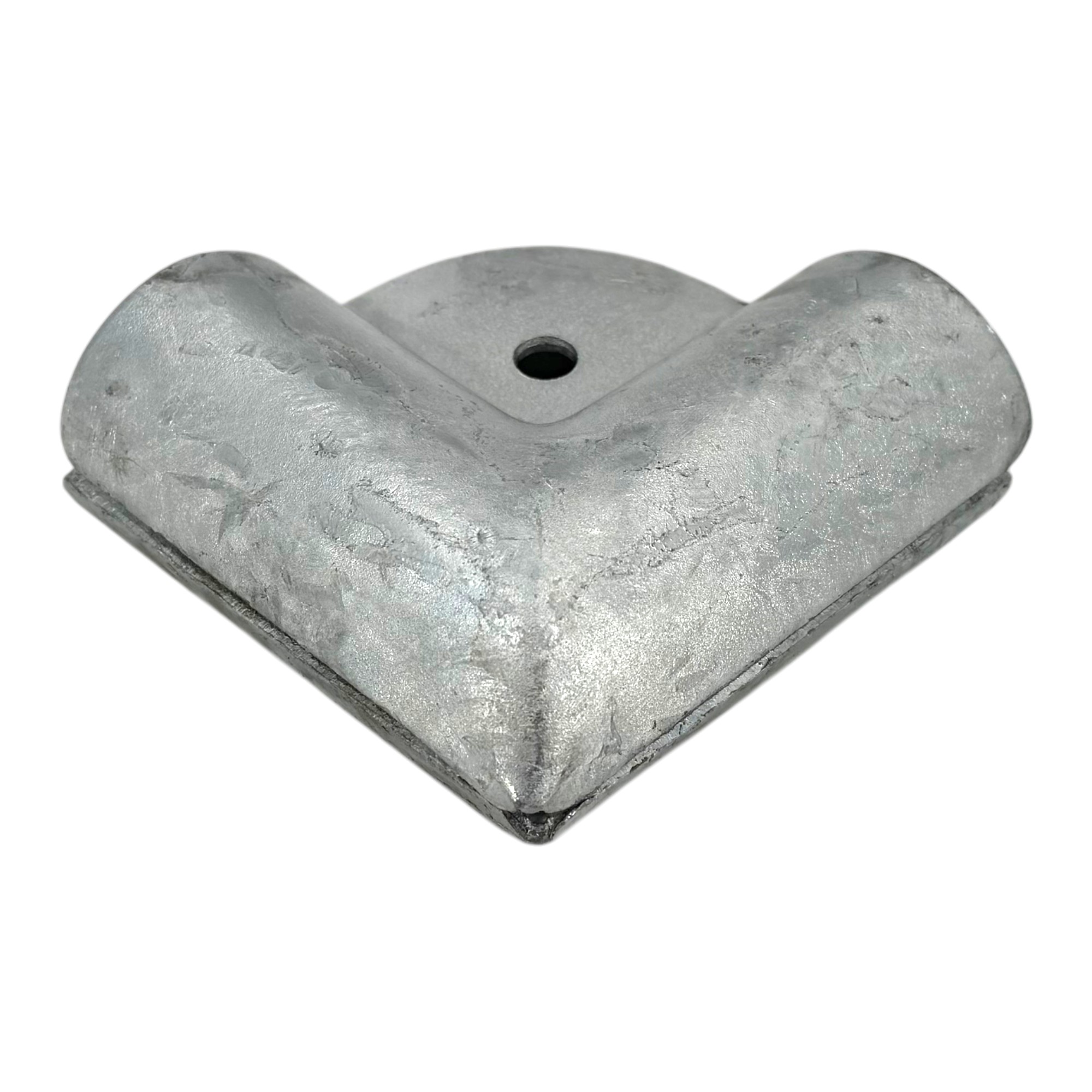

Winkelschelle 90° geteilt (Typ 060) | Feuerverzinkt | Eckverbinder
Als Ihr Spezialist für Befestigung und Verbindung auf www.schellen-shop.de präsentieren wir Ihnen die Winkelschelle 90°, geteilt (Typ 060). Sie ist die professionelle Lösung, um zwei Rohre in einem perfekten Eckpunkt sicher und stabil miteinander zu verbinden. Ob für robuste Anlagen in der Landwirtschaft oder repräsentative Rahmen – dieser Eckverbinder vereint hohe Stabilität mit einem ansprechenden Design.
Formschönes Design & zuverlässiger Halt

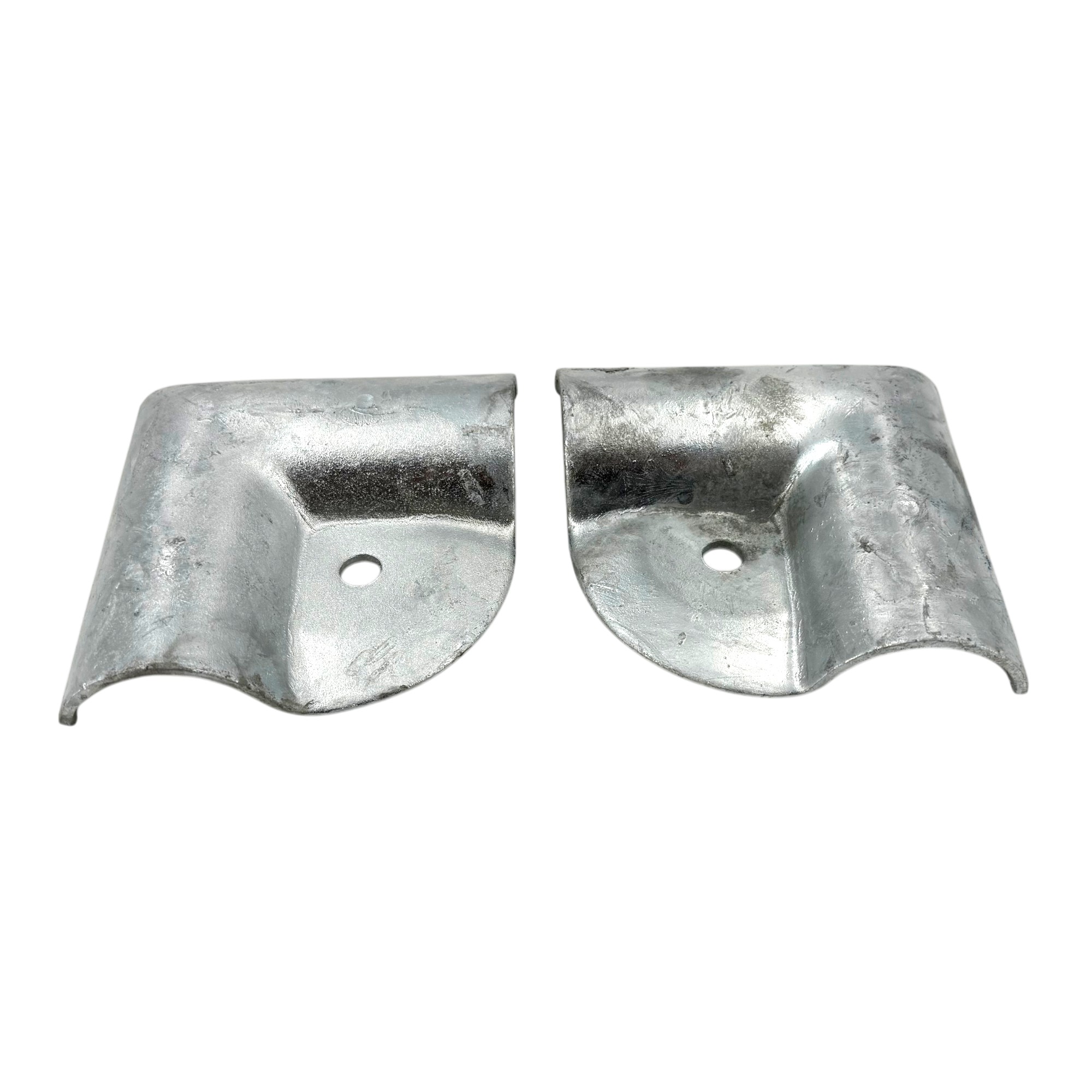

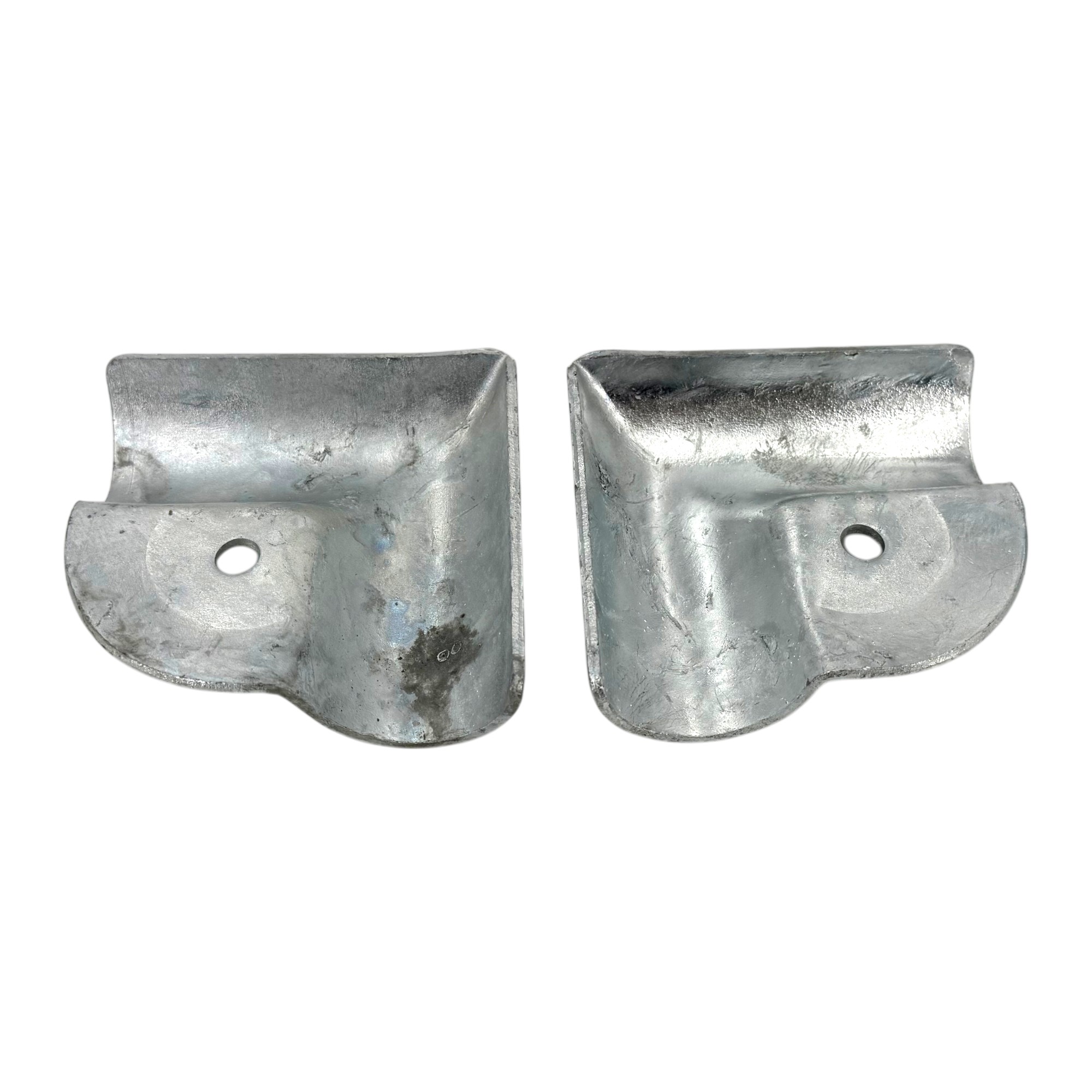

Die Schelle besteht aus zwei passgenauen Hälften, die eine einfache und flexible Montage ermöglichen. Die inneren Kanten im Bereich der Verschraubung sind abgerundet, was eine optimale Führung der Rohre gewährleistet. Auch nach außen hin ist die Winkelschelle besonders formschön ausgeführt, weshalb sie sich nicht nur für funktionale Bauten, sondern auch für gut sichtbare Konstruktionen hervorragend eignet. Die Fixierung erfolgt kraftschlüssig über eine passende Sechskantschraube und Mutter. Schraube und Mutter sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Schraube und Mutter sind nicht im Lieferumfang der Winkelschelle enthalten. Die für die jeweilige Größe benötigten Befestigungsmittel müssen separat bestellt werden. Die passenden Schraubenabmessungen finden Sie in der nachfolgenden Tabelle.

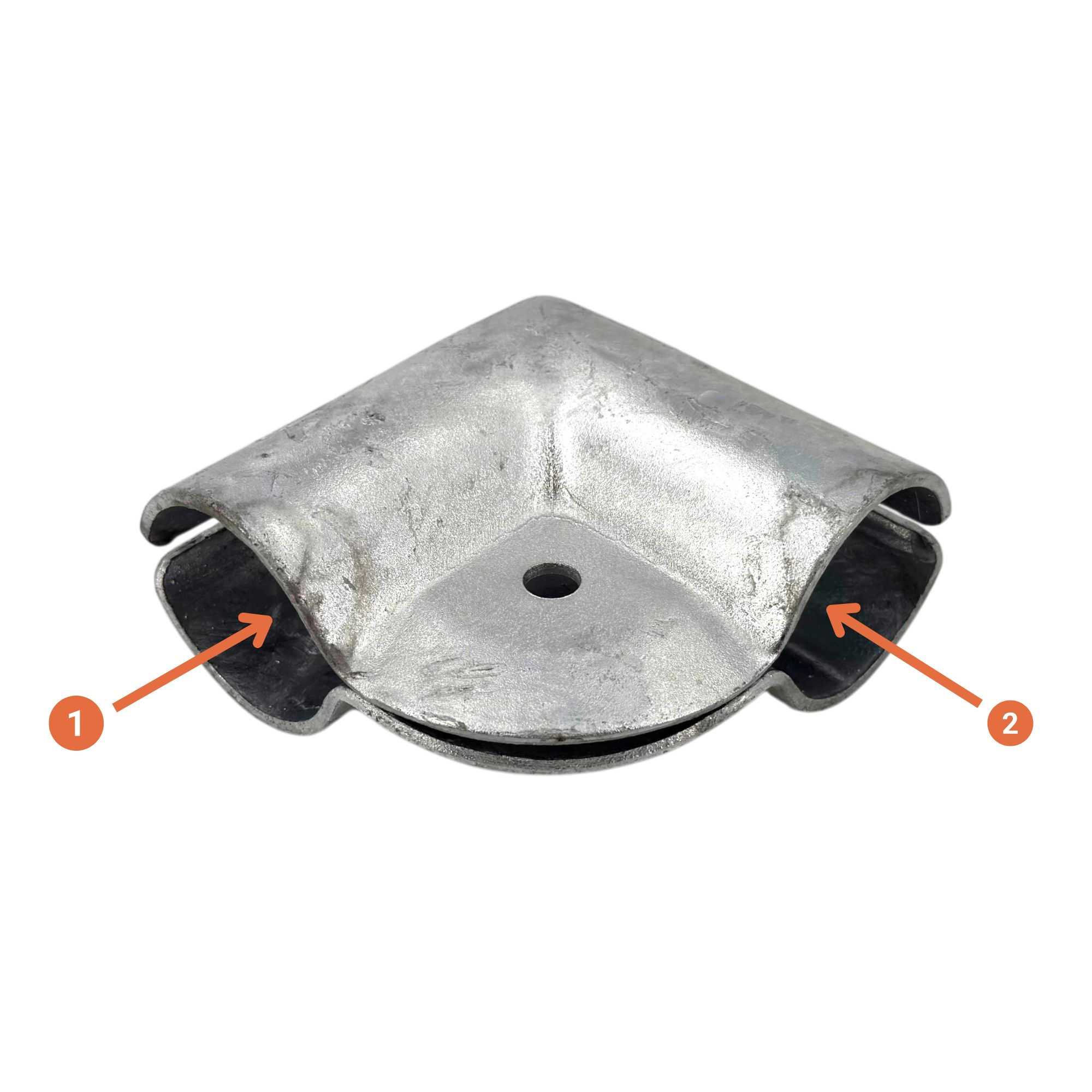

Bitte beachten Sie, dass die Rohre nur dann fest und verdrehsicher geklemmt werden, wenn die folgenden zwei Bedingungen erfüllt sind:
1. Die verwendeten Rohre dürfen kein Untermaß aufweisen (bitte gängige Rohrgrößentabellen beachten).
2. Keines der beiden Rohre darf bis ganz in die "Ecke der Schelle" durchgeschoben werden! Lassen Sie im inneren Eckbereich minimal Luft, damit die Schelle beim Anziehen der separat zu bestellenden Schraube ihre volle Spannkraft aufbauen kann und nicht auf dem Rohrende blockiert.
Vielseitige Anwendungsbereiche
Dank ihrer massiven Ausführung und der sauberen 90°-Eckverbindung ist diese Schelle ein echter Allrounder für B2B- und B2C-Projekte:
- Stallbau & Stalltechnik: Der Standard für den Bau von robusten Boxen, Abtrennungen und Einfriedungen für Tiere.
- Werbetechnik: Ideal zur Konstruktion von stabilen, freistehenden Werbebanner-Rahmen für den Außenbereich.
- Konstruktionsbau: Perfekt für rechteckige Geländer, Messebauten und Gerüste.
Material: Feuerverzinkt für den Außenbereich
Die Winkelschelle ist aus massivem Stahl gefertigt und komplett feuerverzinkt. Dies garantiert einen exzellenten Schutz vor Rost und Korrosion, selbst bei dauerhaftem Einsatz im Freien, bei Nässe oder in der aggressiven Umgebung eines Tierstalls (Ammoniak).
Erhältliche Abmessungen (Rohr 1 x Rohr 2)
Passend für gleichschenklige 90°-Eckverbindungen führen wir die Schelle in folgenden gängigen Zoll-Größen. Die Tabelle zeigt zusätzlich die jeweils benötigte Schraubengröße. Schraube und Mutter müssen separat bestellt werden.
| Rohr 1 | Rohr 2 | Benötigte Schraube* |
|---|---|---|
| 3/4″ | 3/4″ | M10 x 20 |
| 1″ | 1″ | M10 x 20 |
| 1 1/4″ | 1 1/4″ | M10 x 20 |
| 1 1/2″ | 1 1/2″ | M10 x 25 |
| 2″ | 2″ | M10 x 25 |
* Die angegebene Schraube sowie die dazugehörige Mutter sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Ihre Vorteile auf einen Blick
- Sichere Ecke: Verbindet zwei Rohre stabil und bündig im 90°-Winkel.
- Optik: Formschönes, abgerundetes Design – ideal auch für sichtbare Konstruktionen und Werberahmen.
- Flexibel montierbar: Geteilte Bauform für eine einfache Montage der beiden Schellenhälften.
- Wetterfest: Langlebig und zuverlässig vor Korrosion geschützt durch Feuerverzinkung.
- Wichtig: Benötigte Schraube und Mutter müssen separat bestellt werden.
