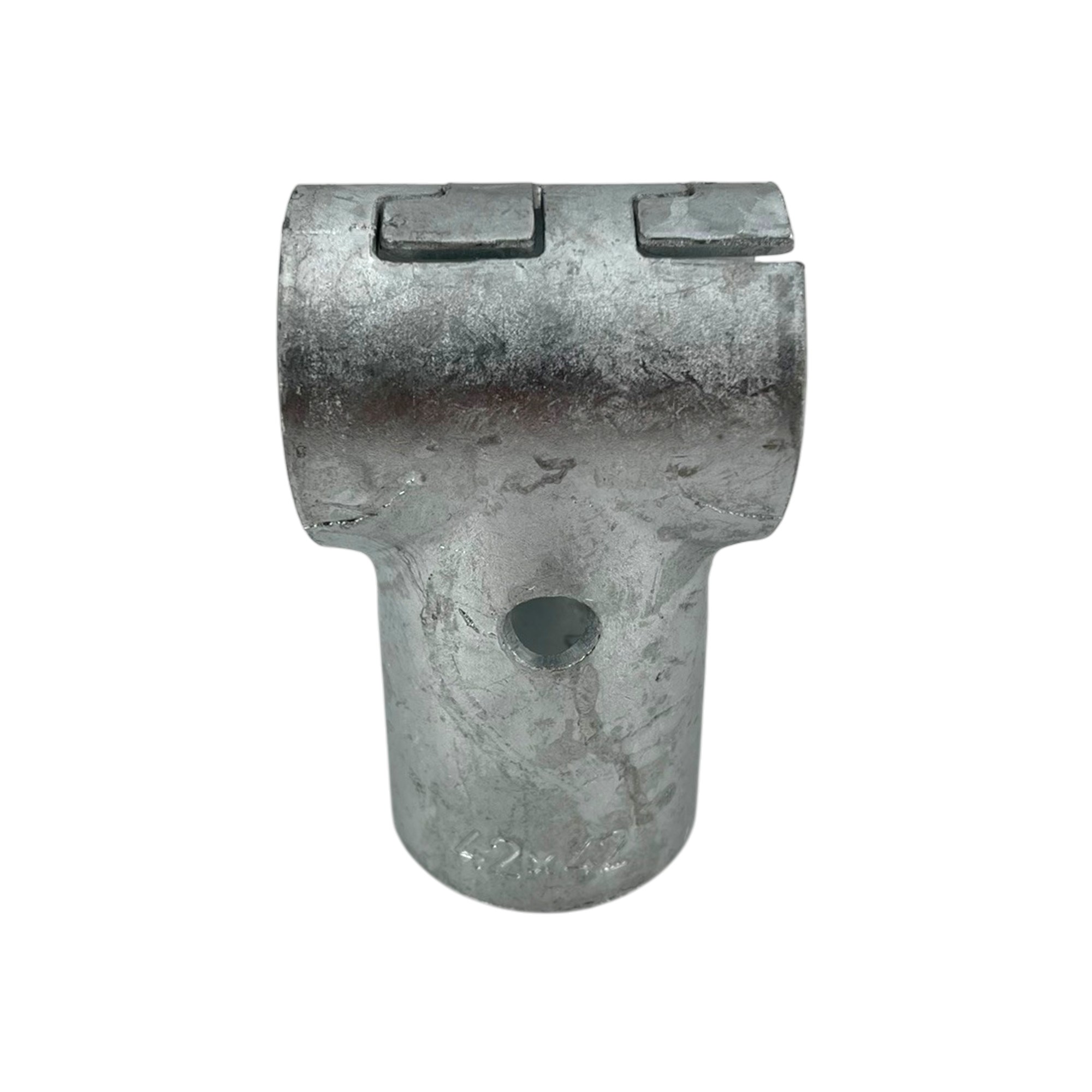

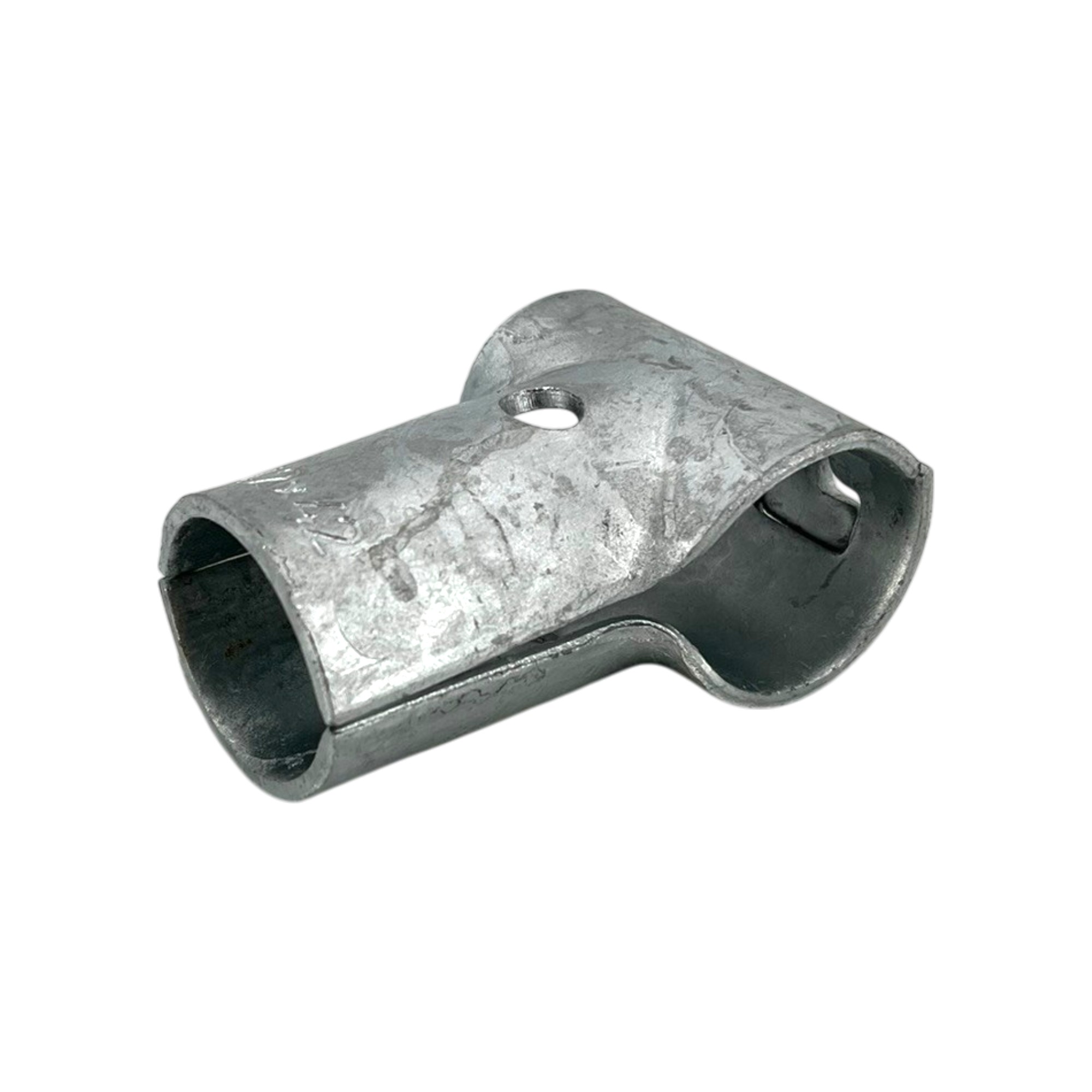

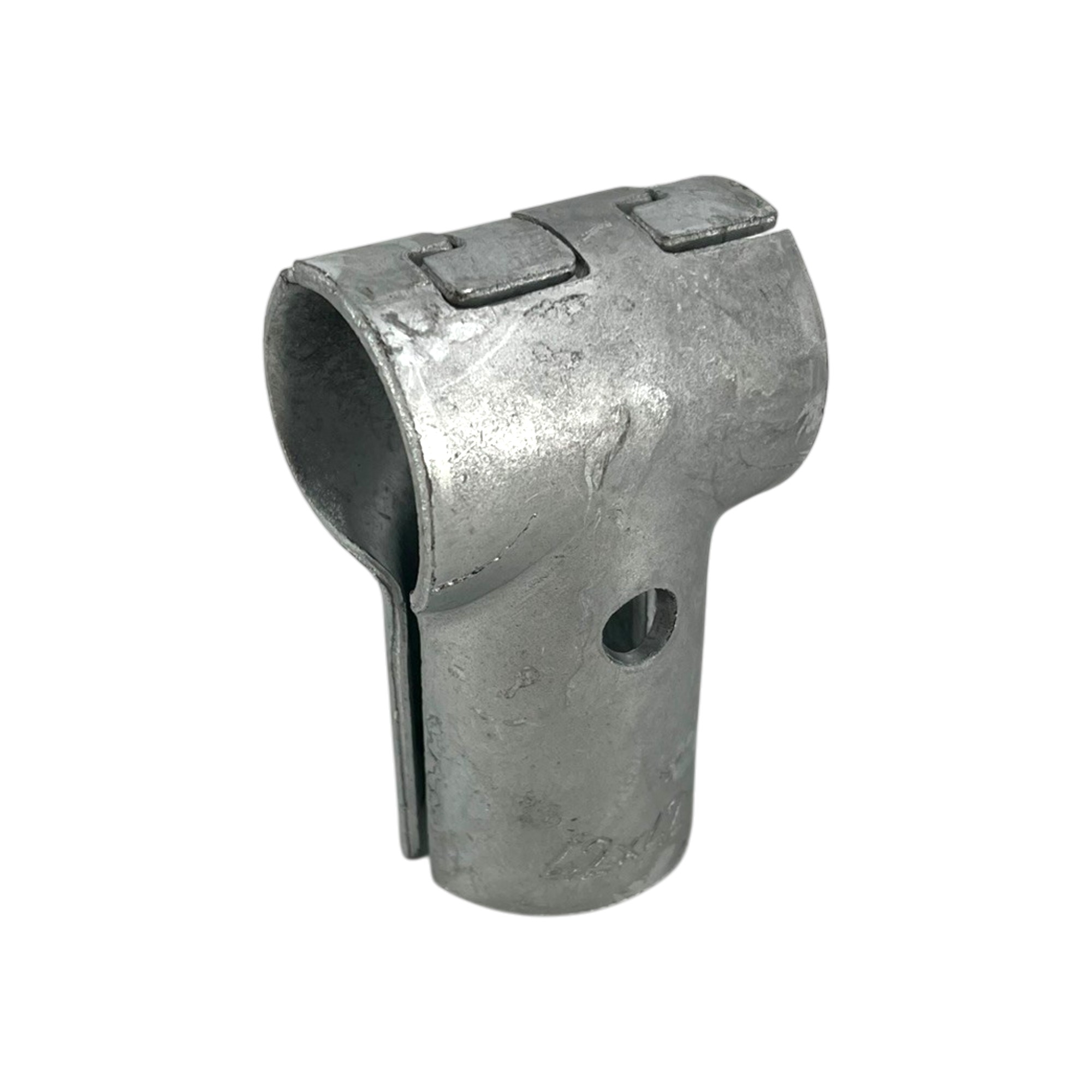

Klauen-Schellen / T-Schelle geteilt und verzahnt (Typ 015), feuerverzinkt – 1 1/4" x 3/4"
3,03 €
Lieferzeit: ca. 20 Werktage.
Klauen-Schelle / T-Schelle verzahnt (Typ 015) | Feuerverzinkt | Stallbau
Als Ihr Spezialist für Befestigung und Verbindung auf www.schellen-shop.de präsentieren wir Ihnen mit der geteilten und verzahnten T-Schelle (Typ 015) – auch Klauen-Schelle genannt – eine extrem belastbare Lösung für T-förmige Rohrverbindungen. Sie ist speziell für die hohen mechanischen Anforderungen im professionellen Stallbau und in der Stalltechnik konstruiert worden.
Die Innovation: Klauen-Verzahnung für maximalen Halt

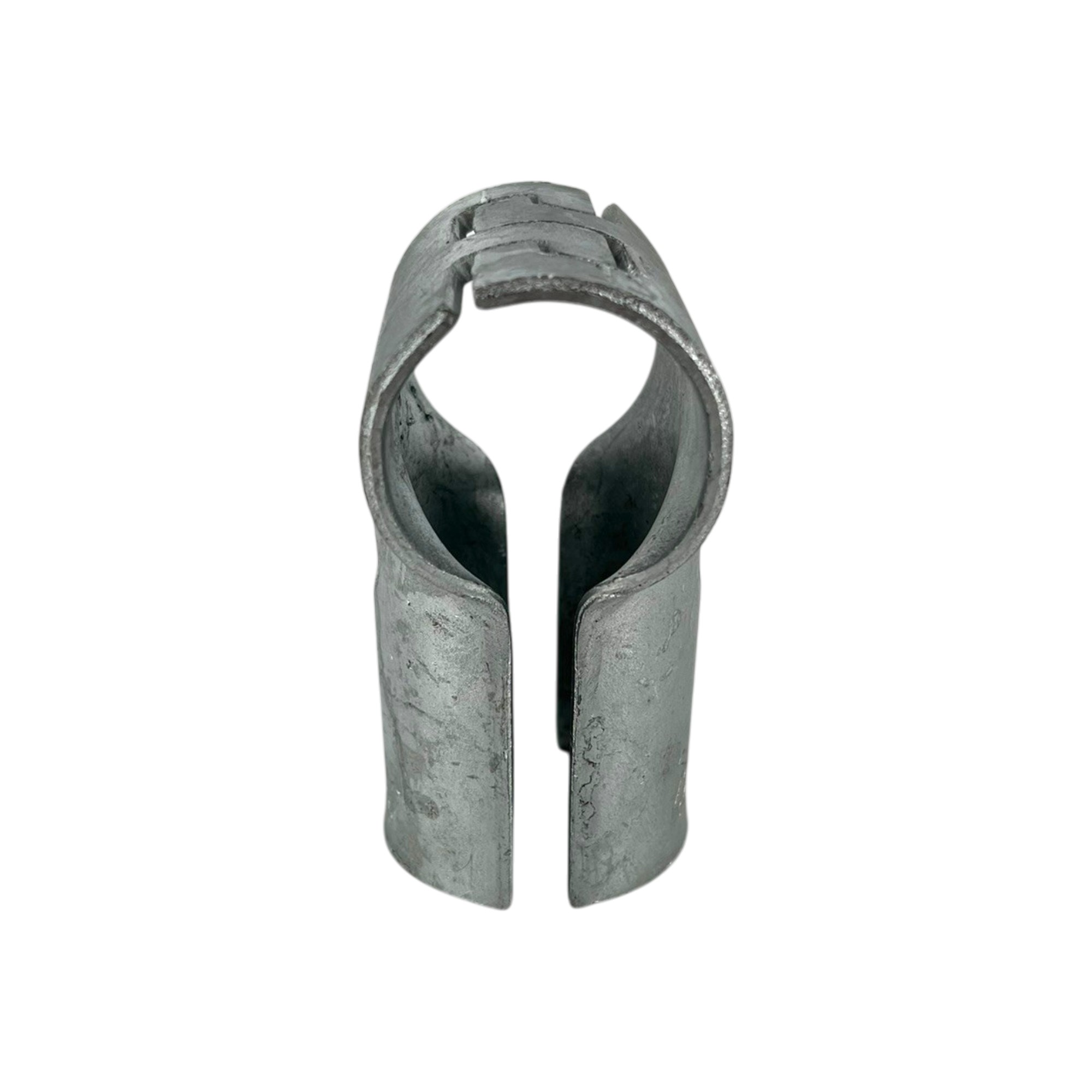

Was macht diese geteilte T-Schelle so besonders ausfallsicher? Das durchdachte Klauen-Design (Verzahnung). Die beiden Schellenhälften greifen beim Verschrauben formschlüssig ineinander. Diese Verzahnung verhindert effektiv ein unerwünschtes „Öffnen“ oder Aufbiegen der Schelle um das durchgehende Hauptrohr (Rohr 1), selbst wenn hohe Zug- oder Hebelkräfte durch Tiere auf das abzweigende Rohr wirken.
Schrauben und Muttern sind nicht im Lieferumfang der Klauen-Schelle enthalten und müssen separat bestellt werden. Die für die jeweilige Schellengröße benötigte Schraubenabmessung finden Sie in der nachfolgenden Tabelle.
Einige Größen dieser Klauen-Schelle sind mit einer zusätzlichen Querbohrung ausgestattet. Diese ermöglicht es Ihnen, das abzweigende Rohr (Rohr 2) mit einer Durchgangsschraube dauerhaft zu fixieren und dadurch zusätzlich gegen Herausziehen zu sichern. Die hierfür benötigte Durchgangsschraube und Mutter sind ebenfalls nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Material: Feuerverzinkt für das harte Stallklima
In Tierställen sorgen hohe Luftfeuchtigkeit und aggressive Ammoniakdämpfe für eine massive Beanspruchung von Metallteilen. Unsere verzahnte T-Schelle ist daher aus robustem Stahl gefertigt und komplett feuerverzinkt. Dies sorgt für einen langlebigen Korrosionsschutz und macht das Bauteil widerstandsfähig für den täglichen Einsatz im Stallbau.

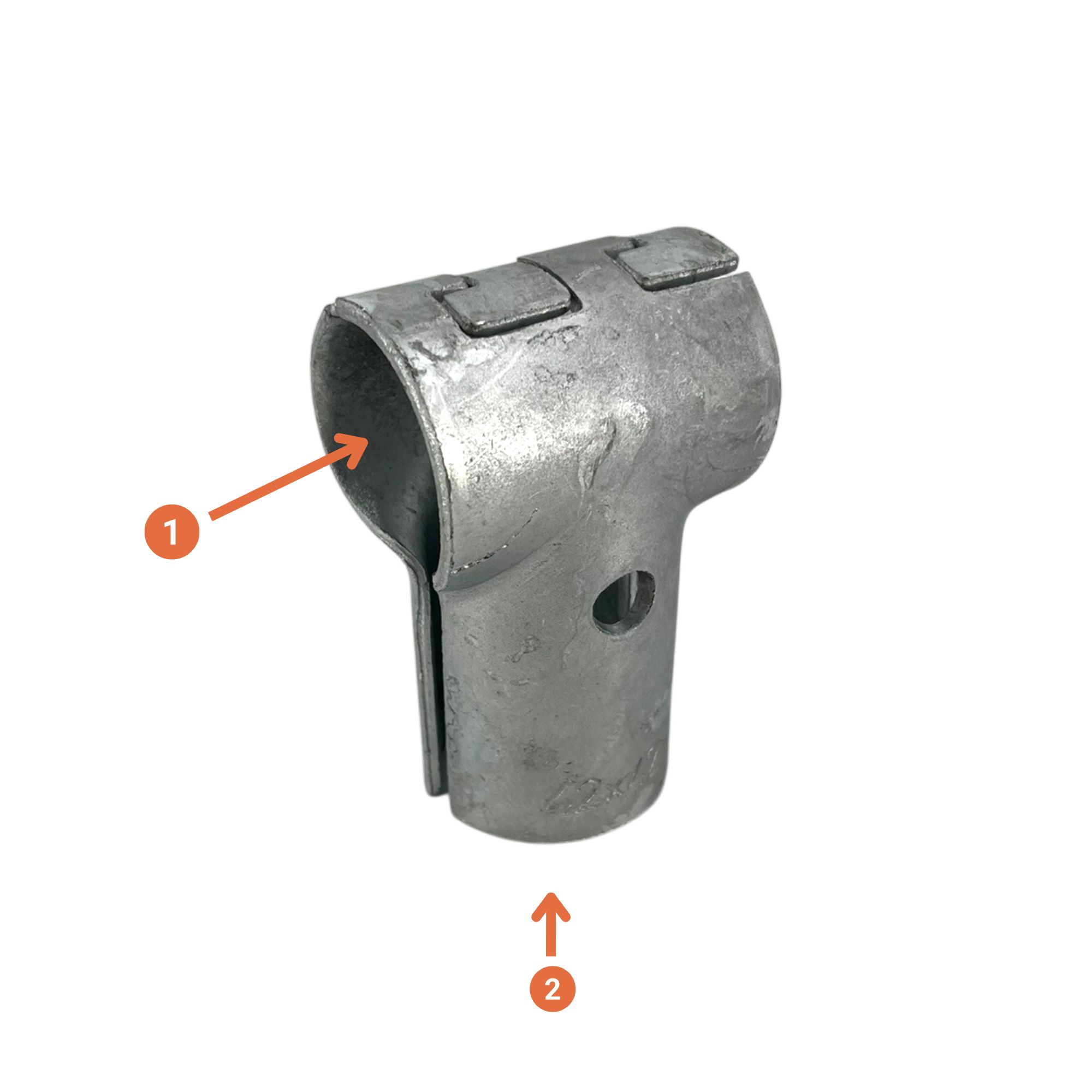

Erhältliche Abmessungen (Durchgehendes Rohr 1 x Abzweigendes Rohr 2)
Konstruktionshinweis: Bei diesem Modell ist das abzweigende Rohr (2) systembedingt stets kleiner oder maximal gleich groß wie das durchgehende Hauptrohr (1).
Die Tabelle zeigt die jeweils benötigte Schraubengröße für die Montage. Die angegebenen Schrauben und die dazugehörigen Muttern sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
| Rohr 1 | Rohr 2 | Benötigte Schraube* | Querbohrung |
|---|---|---|---|
| 1 1/4″ | 3/4" | M10 x 25 | nein |
| 1 1/4″ | 1" | M10 x 55 | ja |
| 1 1/4″ | 1 1/4" | M10 x 60 | nein |
| 1 1/2″ | 1 1/4" | M10 x 60 | nein |
| 1 1/2″ | 1 1/2" | M12 x 75 | nein |
| 2″ | 1" | M10 x 55 | ja |
| 2″ | 1 1/4" | M10 x 60 | nein |
| 2″ | 1 1/2" | M12 x 75 | ja |
| 2″ | 2" | M12 x 85 | ja |
| 2 1/2″ | 2" | M12 x 85 | ja |
| 3″ | 2" | M12 x 90 | ja |
| 3 1/2″ | 2" | M12 x 90 | ja |
| 4″ | 2" | M12 x 90 | ja |
* Die angegebene Schraube sowie die dazugehörige Mutter sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Bei Ausführungen mit Querbohrung sind auch die hierfür benötigte Durchgangsschraube und Mutter separat zu bestellen.
Ihre Vorteile auf einen Blick
- Ausfallsicher: Verzahnung (Klauen) erschwert das Aufbiegen der Schelle.
- Nachrüstbar: Geteilte Bauform ermöglicht das nachträgliche Darumlegen um Rohre.
- Zusatz-Fixierung: Optionale Querbohrung gegen Herausziehen des Abzweigrohres (größenabhängig).
- Langlebig: Hervorragender Korrosionsschutz durch vollflächige Feuerverzinkung.
- Wichtig: Benötigte Schrauben und Muttern müssen separat bestellt werden.
