Das Ohr der Oetiker Ohrklemme: Kleine Geometrie, große Wirkung
Auf den ersten Blick wirkt eine Ohrklemme wie eine einfache Lösung: Ein Metallband wird um einen Schlauch gelegt und anschließend verpresst. Doch hinter dieser unscheinbaren Konstruktion steckt eine ausgeklügelte Technologie. Bei Oetiker Ohrklemmen übernimmt ein kleines, charakteristisches Bauteil eine entscheidende Aufgabe: das sogenannte „Ohr“.
Es ist nicht nur das typische Erkennungsmerkmal einer Ohrklemme – es ist das Herzstück der Technologie. Seine Geometrie entscheidet maßgeblich darüber, wie sich die Klemme bei der Montage verformt und welche Kräfte anschließend auf die Verbindung wirken.
Was ist eine Oetiker Ohrklemme?
Ohrklemmen gehören zu den bewährten Lösungen für die sichere Befestigung von Schläuchen und Leitungen. Sie bestehen in der Regel aus einem geschlossenen Klemmband mit einem oder mehreren sogenannten Ohren.
Bei der Montage wird das Ohr mit einem geeigneten Montagewerkzeug gezielt verformt. Dabei wird der Durchmesser der Klemme reduziert und der Schlauch beziehungsweise das zu befestigende Bauteil sicher umschlossen.
Das Besondere: Die Klemme wird nicht einfach nur „enger gezogen“. Vielmehr nutzt die Konstruktion des Ohrs die kontrollierte Verformung des Materials, um eine definierte und gleichmäßige Klemmwirkung zu erzeugen.
Genau hier zeigt sich die Bedeutung der richtigen Geometrie.
Das Ohr ist das Herzstück der Klemme
Bei einer Oetiker Ohrklemme sind vor allem zwei Faktoren entscheidend: die Größe des Ohrs und die Tiefe seiner Einbuchtung.
Diese beiden geometrischen Merkmale sind aufeinander abgestimmt und beeinflussen maßgeblich das Verhalten der Klemme während der Installation.
Ein größeres Ohr schafft Raum für kontrollierte Verformung
Während der Montage wird das Ohr mit einer Zange oder einem speziellen Werkzeug zusammengedrückt. Das Metall verformt sich dabei kontrolliert.
Ein ausreichend dimensioniertes Ohr bietet den notwendigen Raum für diese Verformung. Dadurch lässt sich der Montagevorgang kontrolliert durchführen und die Klemmkraft reproduzierbar aufbauen.
Das ist besonders wichtig, wenn viele identische Verbindungen in kurzer Zeit montiert werden müssen. Denn eine zuverlässige Verbindung sollte nicht davon abhängen, wie stark ein Monteur eine Klemme „nach Gefühl“ zusammendrückt.
Die definierte Geometrie des Ohrs ermöglicht eine schnelle, reproduzierbare und sichere Montage.
Die Einbuchtung sorgt für gleichmäßige Kompression
Neben der Größe des Ohrs spielt auch die sogenannte Einbuchtung eine wichtige Rolle.
Sie beeinflusst, wie sich die Klemme während des Montagevorgangs verformt. Die Geometrie ist darauf ausgelegt, dass die Klemmkraft möglichst gleichmäßig über den Umfang der Verbindung wirkt.
Das Ergebnis ist eine zuverlässige Kompression des Schlauchs auf dem Anschluss.
Gerade bei Anwendungen, bei denen eine dauerhaft dichte Verbindung erforderlich ist, kommt es auf diese gleichmäßige Kraftverteilung an. Lokale Über- oder Unterkompressionen können vermieden beziehungsweise reduziert werden.
Die Klemme passt sich dadurch besser an die tatsächlichen Bedingungen der Verbindung an.
Toleranzen zuverlässig ausgleichen
In der Praxis sind Bauteile niemals zu 100 Prozent identisch. Schläuche können beispielsweise geringfügige Maßabweichungen aufweisen, ebenso Anschlussstutzen und andere Komponenten.
Auch das Material des Schlauchs kann sich je nach Temperatur, Alter oder Produktionscharge unterschiedlich verhalten.
Die kontrollierte Verformung des Ohrs hilft dabei, solche Toleranzen innerhalb des Systems auszugleichen. Die Klemme kann sich während der Installation an die jeweilige Verbindung anpassen und dabei eine zuverlässige Klemmwirkung erzeugen.
Das ist einer der Gründe, warum Ohrklemmen in vielen anspruchsvollen Anwendungen eingesetzt werden.
Schnell, sicher und reproduzierbar montieren
Ein entscheidender Vorteil der Ohrtechnologie liegt in der Reproduzierbarkeit des Montageprozesses.
Ist das passende Werkzeug ausgewählt und der Montageprozess korrekt definiert, lassen sich viele Verbindungen nach einem einheitlichen Prinzip herstellen. Das ist insbesondere in der industriellen Fertigung von großer Bedeutung.
Denn dort zählt nicht nur, dass eine einzelne Verbindung zuverlässig funktioniert. Entscheidend ist, dass Hunderte oder Tausende von Verbindungen möglichst gleichbleibend montiert werden können.
Die kontrollierte Verformung des Ohrs unterstützt dabei einen standardisierten Montageprozess.
Warum die Geometrie so wichtig ist
Die Leistungsfähigkeit einer Ohrklemme lässt sich nicht allein anhand des verwendeten Materials oder der Bandstärke beurteilen. Auch die Konstruktion und Geometrie des Ohrs sind entscheidend.
Man kann sich das Prinzip vereinfacht so vorstellen:
Ohrgröße + Einbuchtung + Materialeigenschaften + Montagewerkzeug = definierte Klemmwirkung
Diese Faktoren greifen ineinander. Die Geometrie des Ohrs bestimmt, wie die Klemme auf die Montagekraft reagiert. Das Material ermöglicht die kontrollierte Verformung. Das passende Werkzeug sorgt für eine korrekte Installation.
Erst das Zusammenspiel aller Komponenten ermöglicht eine zuverlässige Verbindung.
Wo kommen Oetiker Ohrklemmen zum Einsatz?
Ohrklemmen werden überall dort eingesetzt, wo Schläuche oder andere Komponenten sicher und dauerhaft befestigt werden müssen.
Typische Einsatzbereiche sind beispielsweise:

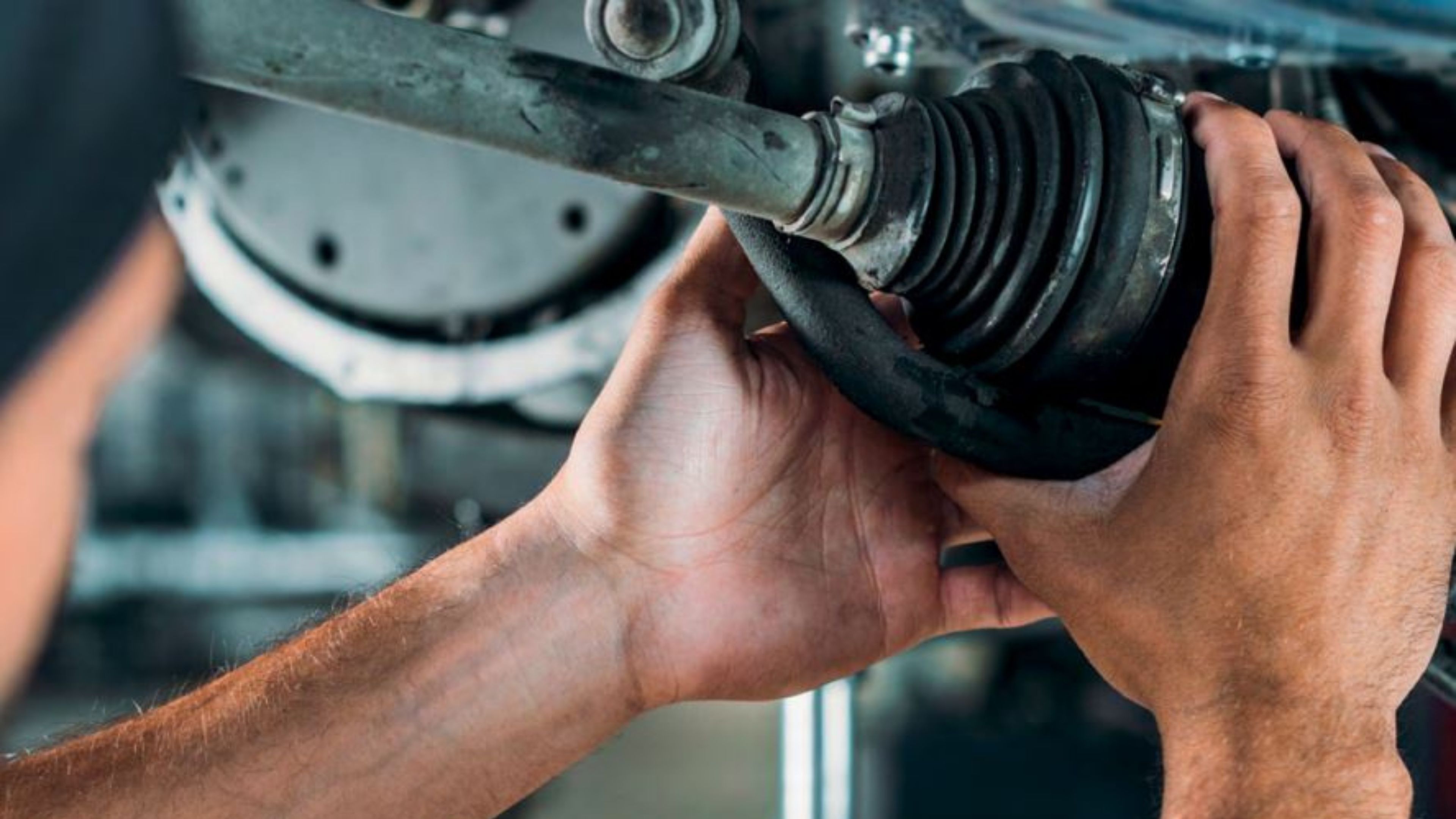

- Automotive
- Industrie
- Maschinenbau
- Fluidtechnik
- Pneumatik
- Kühl- und Heizsysteme
- Haushaltsgeräte

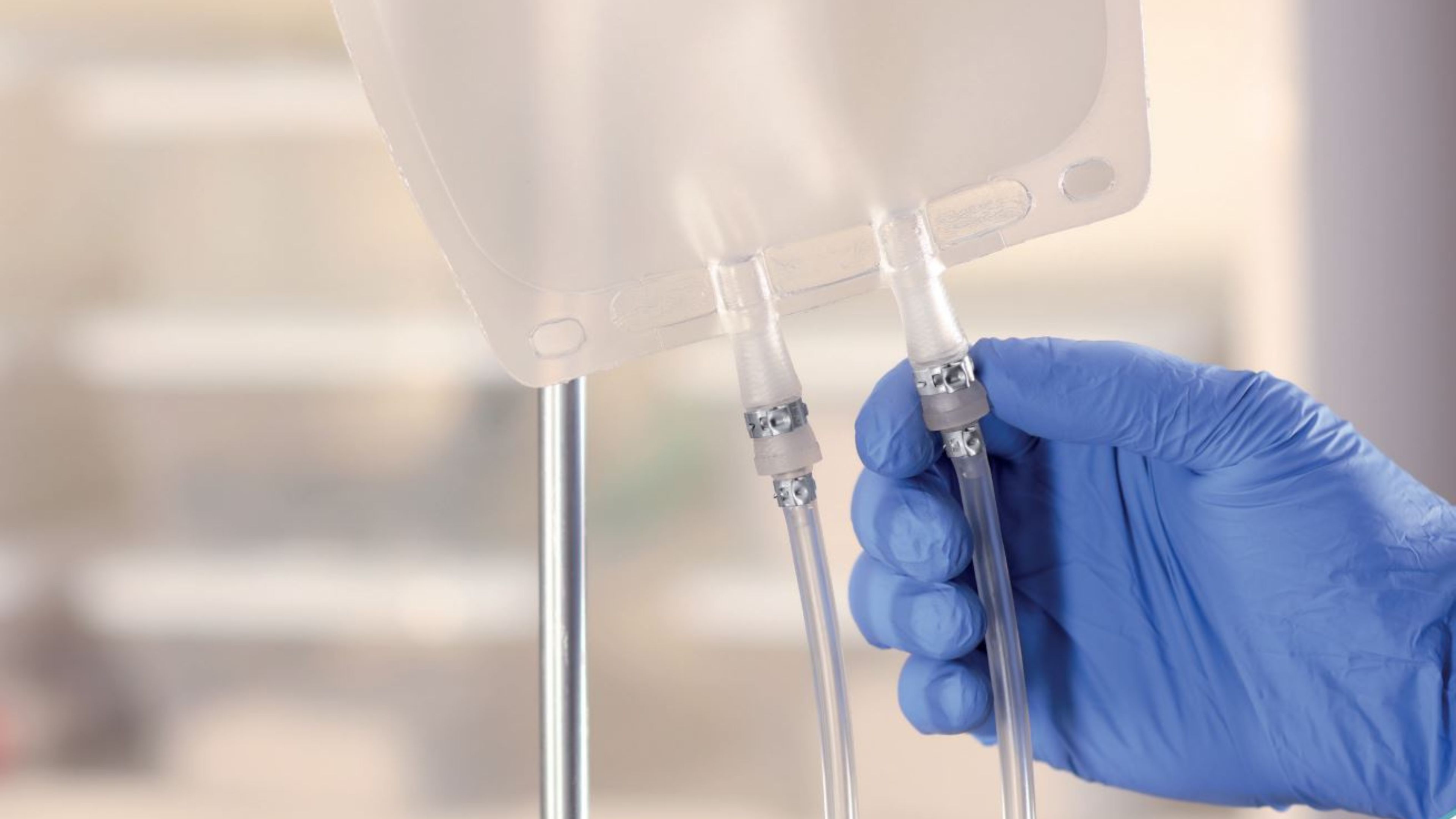

- Medizintechnik
- Agrartechnik
Je nach Ausführung und Anwendungsfall stehen unterschiedliche Klemmentypen und Größen zur Verfügung. Die Auswahl sollte immer passend zu Schlauch, Anschluss, Medium und den jeweiligen Betriebsbedingungen erfolgen.
Das kleine Detail mit großer Verantwortung
Das „Ohr“ einer Oetiker Ohrklemme mag auf den ersten Blick wie ein kleines Detail erscheinen. Tatsächlich übernimmt es jedoch eine zentrale Funktion für die gesamte Verbindung.
Die Kombination aus Ohrgröße und Einbuchtung ermöglicht eine kontrollierte Verformung während der Montage. Gleichzeitig unterstützt die Geometrie eine gleichmäßige Kompression und hilft dabei, Toleranzen im System auszugleichen.
So entsteht eine Verbindung, die sich schnell und reproduzierbar montieren lässt und auch unter anspruchsvollen Bedingungen zuverlässig funktionieren kann.
Das Ohr ist damit weit mehr als nur die charakteristische Form einer Oetiker Ohrklemme. Es ist das Herzstück einer durchdachten Verbindungstechnologie.
Fazit: Präzision steckt im Detail
Bei technischen Verbindungslösungen sind es oft die kleinen Details, die den entscheidenden Unterschied machen. Bei Oetiker Ohrklemmen ist es das Ohr.
Seine präzise abgestimmte Geometrie ermöglicht die kontrollierte Verformung bei der Montage und trägt dazu bei, eine gleichmäßige Klemmkraft zu erzeugen. Gleichzeitig kann die Konstruktion dabei helfen, Toleranzen auszugleichen und zuverlässige Verbindungen zu schaffen.
Wer eine sichere und reproduzierbare Schlauchbefestigung benötigt, sollte deshalb nicht nur auf die Klemme selbst schauen – sondern auch auf das Detail, das bei der Montage die Hauptarbeit übernimmt: das Ohr.
