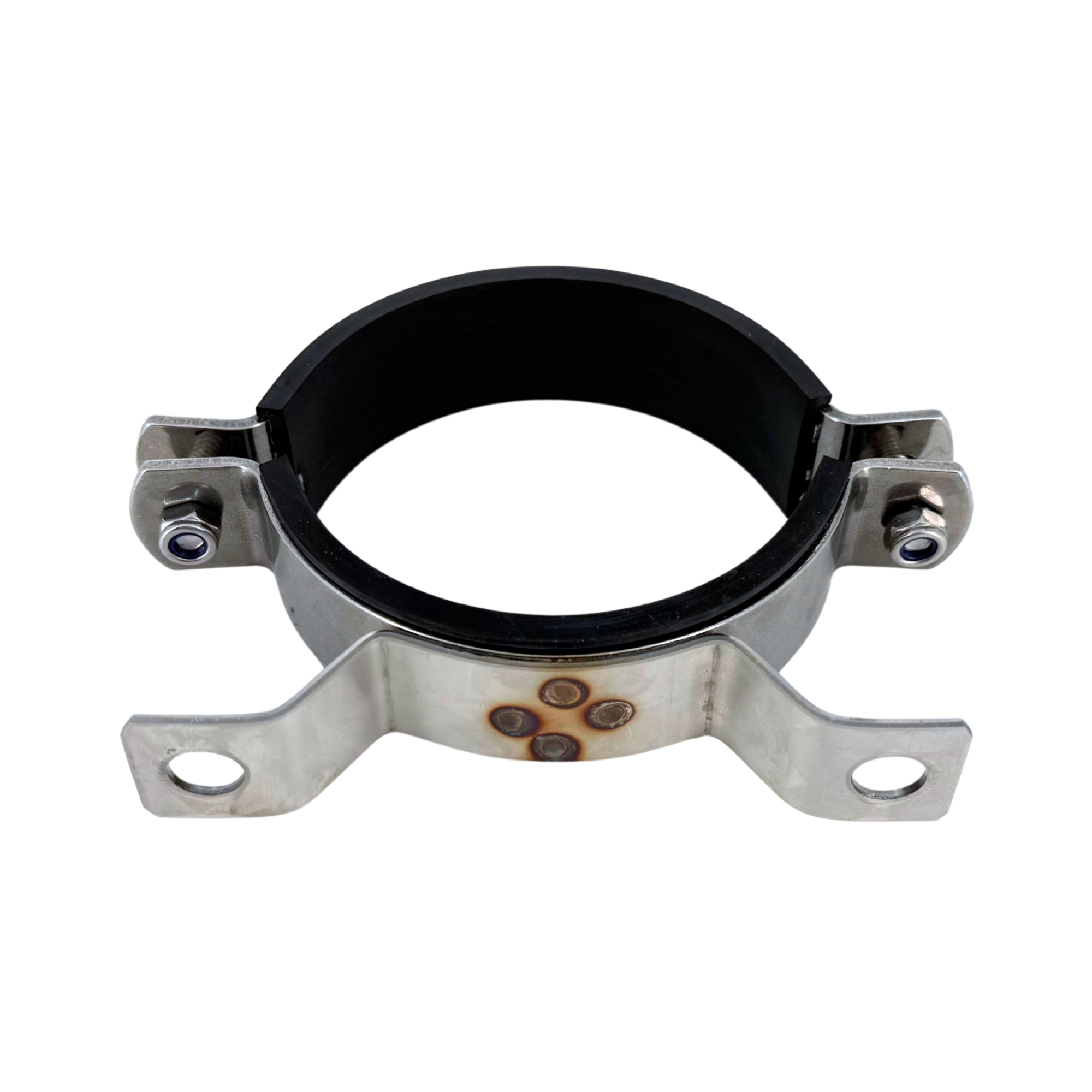

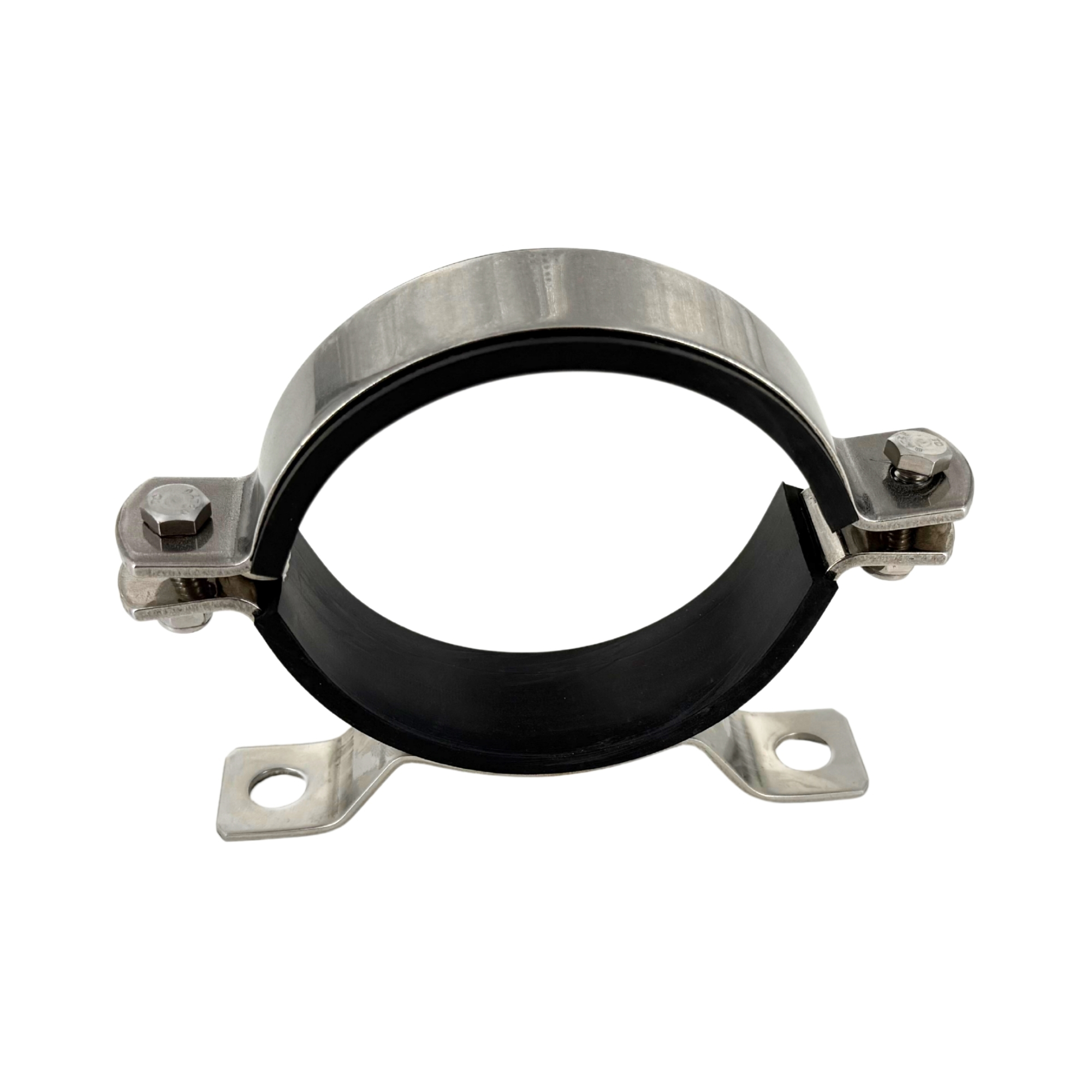

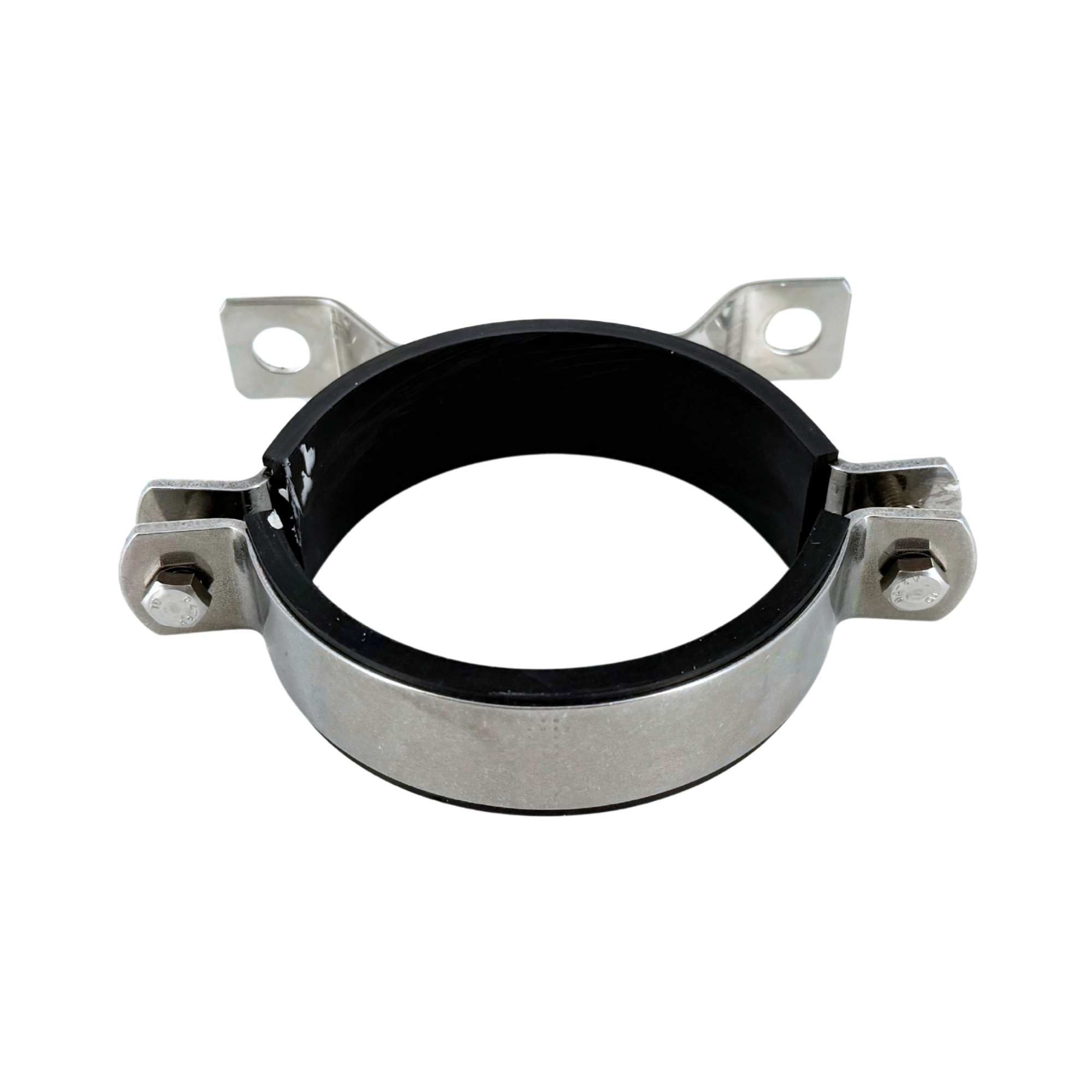

SPGU 6000 – Halterungsschelle mit Konsole und Gummi, zweiteilig, V2A Edelstahl
19,64 €
Lieferzeit: ca. 5 Werktage.
SPGU 6000 – Halterungsschelle mit Konsole und Gummi, zweiteilig, V2A Edelstahl
Die SPGU 6000 Halterungsschelle ist eine zweiteilige Rohr- und Bauteilhalterung aus V2A Edelstahl 1.4301 mit angeschweißter Konsole und EPDM-Gummieinlage. Sie dient zur sicheren und zugleich vibrationsdämpfenden Befestigung von zylindrischen Bauteilen wie Hydrospeichern, Druckbehältern, Rohrleitungen oder vergleichbaren Komponenten an Wänden, Gestellen und Maschinenrahmen.
Die Kombination aus stabiler Edelstahlschelle, punktgeschweißter Konsole und selbstklebendem EPDM-C-Profil ermöglicht eine robuste Befestigung bei gleichzeitig schonender Auflage des eingespannten Bauteils. Die SPGU 6000 eignet sich damit insbesondere für Anwendungen im Maschinen- und Anlagenbau, in der Hydraulik- und Fluidtechnik, Druckbehälter- und Speichertechnik sowie im Rohrleitungsbau.
Zweiteilige Halterungsschelle für zylindrische Bauteile

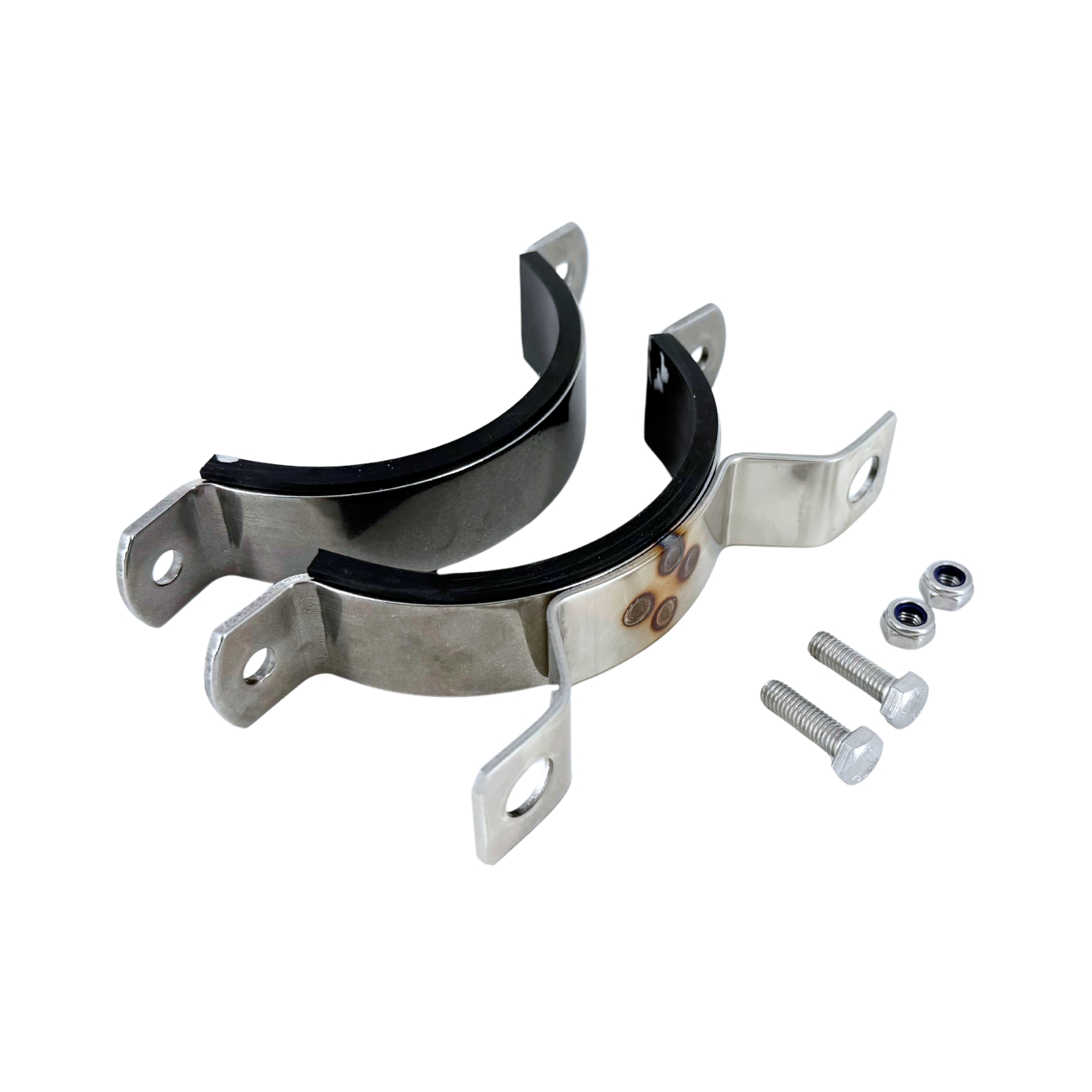

Die SPGU 6000 ist zweiteilig ausgeführt und umschließt das zu befestigende Bauteil über einen definierten Spannbereich. Dadurch können Hydrospeicher, Behälter, Leitungen oder andere zylindrische Komponenten formgerecht innerhalb der Schelle positioniert werden.
Die zweiteilige Bauweise erleichtert insbesondere die Montage an bereits vorhandenen Bauteilen und eignet sich sowohl für Neuanlagen als auch für Reparatur-, Wartungs- und Nachrüstungsarbeiten.
Punktgeschweißte Konsole zur direkten Befestigung
Am Schellenboden befindet sich eine punktgeschweißte Konsole. Über die vorgesehenen Befestigungsbohrungen kann die Halterung direkt an einer Wand, einem Maschinenrahmen, einem Gestell oder einer anderen geeigneten Montagefläche befestigt werden.
Dadurch bilden Schelle und Konsole eine kompakte Befestigungseinheit, bei der keine separate Halterung konstruiert werden muss. Dies vereinfacht insbesondere den Aufbau von Maschinen, Hydraulikanlagen und technischen Versorgungssystemen.
EPDM-Gummieinlage zur vibrationsdämpfenden Lagerung
Die Innenseite der Halterungsschelle ist mit einem selbstklebenden EPDM-C-Profil ausgestattet. Die Gummieinlage schafft eine elastische Trennschicht zwischen Schelle und Bauteil und unterstützt dadurch eine vibrationsdämpfende und oberflächenschonende Lagerung.
Dies ist beispielsweise bei Hydraulikanlagen, Pumpensystemen oder Maschinen von Vorteil, bei denen Schwingungen und Vibrationen auftreten können. Gleichzeitig reduziert die Gummieinlage den direkten metallischen Kontakt zwischen Schelle und eingespanntem Bauteil.
V2A Edelstahl 1.4301 für anspruchsvolle Einsatzbereiche
Die Schelle und Konsole bestehen aus V2A Edelstahl der Werkstoffnummer 1.4301. Dadurch eignet sich die SPGU 6000 für zahlreiche Anwendungen, bei denen eine korrosionsbeständigere Befestigungslösung als bei unbehandeltem Stahl benötigt wird.
Typische Einsatzbereiche finden sich daher nicht nur im klassischen Maschinen- und Anlagenbau, sondern auch in der Lebensmittel- und Prozessindustrie, Wasser- und Umwelttechnik sowie im Fahrzeug- und Sondermaschinenbau, sofern die Materialeigenschaften für die jeweilige Umgebung geeignet sind.
Verfügbare Spannbereiche der SPGU 6000
Die Halterungsschelle ist in zahlreichen Spannbereichen erhältlich. Je nach Größe unterscheiden sich Bandbreite, Bohrlochdurchmesser und Lochmittenabstand:
| Spannbereich | Bandbreite | Bohrloch-Ø | Lochmittenabstand |
|---|---|---|---|
| 33–37 mm | 20 mm | 9 mm | 80 mm |
| 43–47 mm | 20 mm | 9 mm | 80 mm |
| 47–51 mm | 20 mm | 9 mm | 80 mm |
| 51–56 mm | 20 mm | 9 mm | 80 mm |
| 55–59 mm | 20 mm | 9 mm | 80 mm |
| 62–66 mm | 20 mm | 9 mm | 80 mm |
| 64–70 mm | 25 mm | 11 mm | 102 mm |
| 71–76 mm | 25 mm | 11 mm | 102 mm |
| 77–83 mm | 25 mm | 11 mm | 102 mm |
| 83–95 mm | 25 mm | 11 mm | 102 mm |
| 90–96 mm | 25 mm | 11 mm | 102 mm |
| 96–102 mm | 25 mm | 11 mm | 102 mm |
| 102–109 mm | 25 mm | 11 mm | 126 mm |
| 108–114 mm | 25 mm | 11 mm | 126 mm |
| 115–121 mm | 25 mm | 11 mm | 126 mm |
20 mm oder 25 mm Bandbreite je nach Spannbereich
Die kleineren Ausführungen von 33–37 mm bis 62–66 mm besitzen eine Bandbreite von 20 mm. Ab dem Spannbereich 64–70 mm werden die Schellen mit einer Bandbreite von 25 mm ausgeführt.
Mit zunehmender Baugröße ändern sich zugleich die Abmessungen der Befestigungskonsole. Dadurch kann für unterschiedlich dimensionierte Bauteile eine passende Halterung gewählt werden.
Bohrlochdurchmesser und Lochmittenabstände
Für die Befestigung der Konsole stehen je nach Ausführung unterschiedliche Bohrungs- und Lochabstände zur Verfügung:
- 33–37 bis 62–66 mm: Bohrloch Ø 9 mm, Lochmittenabstand 80 mm
- 64–70 bis 96–102 mm: Bohrloch Ø 11 mm, Lochmittenabstand 102 mm
- 102–109 bis 115–121 mm: Bohrloch Ø 11 mm, Lochmittenabstand 126 mm
Vor der Montage sollten sowohl der tatsächliche Außendurchmesser des zu befestigenden Bauteils als auch die vorhandenen Befestigungsmöglichkeiten an der Montagefläche geprüft werden.
Technische Daten der SPGU 6000 Halterungsschelle
- Ausführung: zweiteilige Halterungsschelle mit Konsole und Gummieinlage
- Serie: SPGU 6000
- Material Schelle: V2A Edelstahl
- Werkstoff: 1.4301
- Material Gummieinlage: EPDM
- Gummiprofil: C-Profil, selbstklebend
- Konsole: am Schellenboden punktgeschweißt
- Bandbreiten: 20 mm und 25 mm
- Spannbereiche: 33–37 mm bis 115–121 mm
- Bohrlochdurchmesser: 9 mm oder 11 mm
- Lochmittenabstand: 80 mm, 102 mm oder 126 mm
- Typische Funktion: Rohr- und Bauteilhalterung
- Typische Anwendung: Hydrospeicher, Druckbehälter, Rohrleitungen und zylindrische Komponenten
Für Hydrospeicher und Druckbehälter
Ein typischer Einsatzbereich der SPGU 6000 Halterungsschelle ist die Befestigung von Hydrospeichern und Druckbehältern innerhalb von Maschinen und Hydraulikanlagen. Durch die umlaufende Schelle wird der zylindrische Körper gehalten, während die angeschweißte Konsole die Verbindung zum Maschinenrahmen oder zur Montagefläche herstellt.
Die EPDM-Einlage unterstützt dabei eine vibrationsgedämpfte Lagerung und schützt die Oberfläche des eingespannten Bauteils vor direktem Kontakt mit der Edelstahlschelle.
Auch für Rohrleitungen und weitere zylindrische Komponenten
Neben Hydrospeichern und Behältern eignet sich die Halterung auch für weitere zylindrische Bauteile und Leitungen innerhalb von Maschinen und Anlagen. Typische Einsatzmöglichkeiten sind:
- Hydrospeicher
- Druckbehälter
- Rohrleitungen
- zylindrische Tanks und Behälter
- Filtergehäuse
- Komponenten von Hydrauliksystemen
- Bauteile in Pumpen- und Versorgungssystemen
- Maschinen- und Anlagenkomponenten
- Fahrzeug- und Nutzfahrzeugtechnik
- Sondermaschinen und individuelle Anlagenkonstruktionen
Fertigung im eigenen Haus – auch kurzfristig verfügbar
Die SPGU 6000 wird bei uns im eigenen Haus gefertigt. Dadurch können wir die Fertigung und Bereitstellung der Halterungsschellen direkt beeinflussen und viele Ausführungen auch kurzfristig verfügbar machen.
Dies ist insbesondere für Maschinenbauer, Anlagenbauer und Instandhalter interessant, wenn Ersatzteile oder zusätzliche Halterungen kurzfristig für eine Reparatur, Erweiterung oder laufende Produktion benötigt werden.
Für Maschinenbau, Hydraulik und industrielle Instandhaltung
Die SPGU 6000 richtet sich insbesondere an professionelle Anwender aus:
- Maschinen- und Anlagenbau
- Hydraulik- und Fluidtechnik
- Druckbehälter- und Speichertechnik
- Rohrleitungsbau
- industrieller Wartung und Instandhaltung
- Fahrzeug- und Nutzfahrzeugbau
- Lebensmittel- und Prozessindustrie
- Wasser- und Umwelttechnik
- Sondermaschinenbau
Weitere Konsolschellen und Rohrbefestigungen
Weitere Bauformen und Größen finden Sie in unserer Kategorie Konsolschellen.
Einen umfassenden Überblick über weitere Lösungen zur Befestigung von Rohren, Leitungen und technischen Bauteilen finden Sie außerdem in unserer Kategorie Rohrbefestigung.
Hinweis: Für die Auswahl der passenden Halterungsschelle müssen der tatsächliche Außendurchmesser des Bauteils, die vorgesehene Einbaulage, auftretende statische und dynamische Belastungen sowie die Befestigung am Untergrund berücksichtigt werden. Bei Hydrospeichern, Druckbehältern und anderen sicherheitsrelevanten Bauteilen sind zusätzlich die technischen Vorgaben des jeweiligen Anlagen- oder Komponentenherstellers zu beachten.
