Vierkantrohr Verbinder – Verbinder für 25x25 & 40x40 mm Vierkantrohr
Vierkantrohr Verbinder ermöglichen den schnellen und stabilen Aufbau von Konstruktionen aus quadratischen Rohren – ohne dass die einzelnen Profile zwingend miteinander verschweißt werden müssen. Ob Rahmen, Gestell, Geländer, Schutzkonstruktion, Möbel oder individuelle DIY-Lösung: Mit dem passenden Verbinder für Vierkantrohr lassen sich Rohre rechtwinklig verbinden, verlängern, verzweigen oder an anderen Bauteilen befestigen.
Im Schellen-Shop finden Sie Vierkantrohr Verbinder für 25x25 und 40x40 mm sowie unterschiedliche Bauformen für verschiedene Verbindungssituationen. Dazu gehören unter anderem T-Verbinder, Eckverbinder, Kreuzverbinder, Verlängerungsverbinder und Befestigungselemente.
Die mechanische Verbindung ermöglicht einen modularen Aufbau: Vierkantrohre werden in die vorgesehenen Aufnahmen eingesetzt und über die jeweilige Klemm- beziehungsweise Schraubverbindung fixiert. Dadurch können Konstruktionen bei Bedarf später angepasst, erweitert oder wieder demontiert werden.
Passende Profile finden Sie direkt in unserer Kategorie Quadratrohr und Vierkantrohr.
Rohrverbinder Kreuzstück vorgesetzt 90°, quadratisch | 25x25 oder 40x40 - Typ 28S
Rohrverbinder Typ 28S – vorgesetztes Kreuzstück 90° für Vierkantrohre Der Rohrverbinder Typ 28S ist ein vorgesetztes 90°-Kreuzstück für Vierkantrohre. Er wird eingesetzt, um zwei durchgehende quadratische Rohre rechtwinklig über Kreuz miteinander zu verbinden. Beide Vierkantrohre können ungeteilt durch den Rohrverbinder geführt werden, wodurch sich der Zuschnitt reduziert und eine übersichtliche Rohrkonstruktion mit möglichst wenigen Rohrstößen realisieren lässt. Der quadratische Rohrverbinder Typ 28S ist für 25 x 25 mm und 40 x 40 mm Vierkantrohre erhältlich. Damit eignet er sich sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY-Projekte und den Möbelbau. 90°-Kreuzverbindung für zwei durchgehende Vierkantrohre Mit dem vorgesetzten Kreuzstück Typ 28S werden zwei quadratische Rohre in einem Winkel von 90° miteinander verbunden. Die besondere Bauform ermöglicht es, beide Vierkantrohre vollständig durch die jeweiligen Aufnahmen des Verbinders zu führen. Die Rohre müssen an der Kreuzungsstelle somit nicht unterbrochen oder in mehrere einzelne Rohrabschnitte aufgeteilt werden. Dies reduziert den Säge- und Montageaufwand und ermöglicht eine saubere, durchgehende Rohrführung innerhalb von Rahmen-, Geländer- und Schutzkonstruktionen. Vorgesetzte Bauform für kreuzende Rohrführungen Bei Typ 28S verlaufen die beiden Vierkantrohre auf unterschiedlichen Ebenen rechtwinklig zueinander. Durch diese vorgesetzte Bauweise können sich die Rohre kreuzen, ohne dass eines der beiden Rohre an der Verbindungsstelle unterbrochen werden muss. Das macht den Rohrverbinder besonders interessant für Konstruktionen mit mehreren horizontalen oder vertikalen Rohrlinien, beispielsweise bei Schutzrahmen, Gestellen, Geländern oder Maschinenumhausungen. Für durchgehende Vierkantrohre ausgelegt Die beiden Rohrführungen des Rohrverbinders Typ 28S sind jeweils für ein durchgehendes Vierkantrohr vorgesehen. Die eingesetzten Rohre werden über die vorhandenen Madenschrauben innerhalb des Verbinders fixiert. Typ 28S ist daher nicht als Verbindung zweier einzelner Rohrenden innerhalb einer Aufnahme vorgesehen, sondern speziell für Konstruktionen mit durchgehend geführten Vierkantrohren. Verfügbare Abmessungen des Rohrverbinders Typ 28S Das vorgesetzte Kreuzstück ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 28S Typ: 28S Ausführung: vorgesetztes Kreuzstück Winkel: 90° Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Rohrführung: 2 durchgehende Vierkantrohre Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung unterstützt den Korrosionsschutz des Verbinders und ermöglicht den Einsatz bei zahlreichen Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Für Geländerbau, Maschinenschutz und DIY-Konstruktionen Durch die rechtwinklige Verbindung von zwei durchgehenden Vierkantrohren eignet sich der Rohrverbinder Typ 28S für zahlreiche Anwendungen, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Gestelle DIY-Möbel und individuelle Vierkantrohrmöbel modulare Rahmen- und Rohrkonstruktionen Vierkantrohr-Konstruktionen ohne Schweißarbeiten aufbauen Typ 28S ermöglicht eine mechanische 90°-Kreuzverbindung für Vierkantrohre, ohne dass die Rohre miteinander verschweißt werden müssen. Durch die durchgehende Rohrführung können Konstruktionen mit weniger Rohrstößen aufgebaut und bei Bedarf später angepasst oder erweitert werden. Weitere Bauformen und Größen finden Sie in unserer Kategorie quadratische Rohrverbinder für Vierkantrohre. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Madenschraube für Rohrverbinder - Typ 76 (silberfarben)
Rohrverbinder Madenschraube – Typ 76 (silberfarben) | Ersatzschraube & Zubehör Diese Ersatzschraube ist speziell für Rohrverbinder aus Temperguss konzipiert und sorgt für eine dauerhafte und rutschfeste Verbindung Ihrer Rohre. Egal ob Sie eine verloren gegangene Schraube ersetzen müssen oder Vorrat für Ihr nächstes DIY-Möbelprojekt benötigen – mit diesem Gewindestift (Schneidschraube) garantieren Sie maximalen Halt. Technische Details & Größenberatung Damit Sie die passende Ersatzschraube für Ihren Verbinder bestellen, achten Sie bitte genau auf den Rohrdurchmesser, bzw. die Größe des verwendeten Rohrverbinders. Wir bieten die Schraube in drei Zoll-Varianten an, passend für unsere runden und quadratischen Rohrverbinder. Wählen Sie die richtige Größe: Größe 1/8" (Zoll): für runde Rohrverbinder mit Ø 21,3 mm (½") Größe 1/4" (Zoll):für runde Rohrverbinder mit Ø 26,9 mm (¾") und Ø 33,7 mm (1") für quadratische Rohrverbinder 25 x 25 mm Größe 3/8" (Zoll):für runde Rohrverbinder mit Ø 42,4 mm (1 ¼"), Ø 48,3 mm (1 ½") und Ø 60,3 mm (2")für quadratische Rohrverbinder 40 x 40 mm. Ihre Vorteile auf einen Blick Universell einsetzbar: Kompatibel mit allen gängigen Temperguss-Rohrverbindern. Hohe Klemmkraft: Schneidkante für extremen Halt am Rohr (Schneidschrauben-Prinzip). Optik: Silberfarbenes Finish für eine saubere Optik bei verzinkten Konstruktionen. Einfache Montage: Montage erfolgt mittels Standard-Inbusschlüssel (Innensechskant). Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung).
Rohrverbinder Kreuzstück für Stützrohr 4-Wege, quadratisch | 25x25 oder 40x40 - Typ 26S
Rohrverbinder Typ 26S – 4-Wege Kreuzstück für Stützrohre aus Vierkantrohr Der Rohrverbinder Typ 26S ist ein 4-Wege Kreuzstück für quadratische Stützrohre und ermöglicht den Aufbau komplexer Rohrkonstruktionen mit mehreren seitlichen Anschlüssen an einem zentralen Vierkantrohr. Der Verbinder eignet sich damit besonders für Rahmen-, Geländer-, Schutz- und Gestellkonstruktionen, bei denen mehrere Rohrstreben an einem gemeinsamen Stützrohr zusammengeführt werden sollen. Typ 26S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der quadratische Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Vier Rohranschlüsse an einem zentralen Stützrohr Das 4-Wege Kreuzstück Typ 26S wird eingesetzt, wenn an einem zentralen Stützrohr mehrere seitliche Vierkantrohre angeschlossen werden sollen. Die vier Anschlussbereiche ermöglichen den Aufbau verzweigter Konstruktionen rund um das Stützrohr und schaffen einen kompakten Verbindungspunkt für komplexere Rohrsysteme. Dadurch eignet sich der Verbinder beispielsweise für Geländerfelder, Schutzrahmen, Absperrungen, Maschinenschutzkonstruktionen oder Gestelle, bei denen mehrere horizontale beziehungsweise seitliche Rohre an einem gemeinsamen Pfosten zusammentreffen. Ideal für Rahmen-, Geländer- und Schutzkonstruktionen Durch seine 4-Wege-Ausführung lässt sich Typ 26S vielseitig als zentraler Knotenpunkt innerhalb einer Vierkantrohrkonstruktion einsetzen. Statt mehrere einzelne Verbinder an einem Stützrohr zu montieren, können verschiedene Rohrstränge an einer gemeinsamen Position zusammengeführt werden. Dies ermöglicht einen übersichtlichen und modularen Aufbau – beispielsweise bei Schutzgittern, Geländern, Maschinenumhausungen, Regalsystemen oder individuellen Rohrgestellen. Verfügbare Abmessungen für Typ 26S Der Rohrverbinder Kreuzstück für Stützrohr Typ 26S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre gewählt werden. Technische Daten des Rohrverbinders Typ 26S Typ: 26S Ausführung: 4-Wege Kreuzstück für Stützrohr Rohrform: quadratisch / Vierkantrohr Anschlussmöglichkeiten: 4 seitliche Rohranschlüsse Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Maschinenschutz Der Rohrverbinder Typ 26S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Maschinen- und Anlagenbau Rahmen- und Gestellkonstruktionen Spielplatz- und Freizeitanlagen Regal- und Lagersysteme Werkstatt- und Betriebseinrichtungen DIY-Möbel und individuelle Vierkantrohrmöbel Komplexe Vierkantrohr-Konstruktionen ohne Schweißen aufbauen Mit dem 4-Wege Kreuzstück Typ 26S lassen sich mehrere Rohranschlüsse an einem gemeinsamen Stützrohr zusammenführen. Dadurch können auch umfangreichere Vierkantrohrkonstruktionen modular aufgebaut werden, ohne dass die einzelnen Rohre miteinander verschweißt werden müssen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Verlängerungsstück außen, quadratisch | 25x25 oder 40x40 - Typ 8S
Quadratischer Rohrverbinder Typ 8S zur Verlängerung von Vierkantrohren Das Rohrverbinder Verlängerungsstück Typ 8S dient zur geraden Verlängerung von quadratischen Rohren mit identischer Abmessung. Der Verbinder wird außen über die beiden Rohrenden geschoben und ermöglicht so eine saubere, fluchtende Verbindung – ganz ohne Schweißen. Erhältlich ist der quadratische Rohrverbinder für 25 x 25 mm und 40 x 40 mm Vierkantrohre. Der Verbinder besteht aus robustem feuerverzinktem Gusseisen und eignet sich damit für langlebige Konstruktionen im Innen- und Außenbereich. Die verwendeten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vierkantrohre einfach und ohne Schweißen verlängern Der quadratische Rohrverbinder Typ 8S wird als äußeres Verlängerungsstück eingesetzt. Die Enden der beiden Vierkantrohre werden in den Verbinder eingeschoben und anschließend über die integrierten Schrauben fixiert. Aufwendige Schweißarbeiten sind für die Montage nicht erforderlich. Dadurch lassen sich Rohrkonstruktionen einfach montieren, erweitern oder bei Bedarf verändern. Besonders bei modular aufgebauten Geländern, Schutzkonstruktionen und Maschineneinhausungen bietet die mechanische Verbindung eine praktische Alternative zu dauerhaft verschweißten Konstruktionen. Verfügbare Größen des Rohrverbinders Typ 8S Das Verlängerungsstück ist für folgende quadratische Rohrabmessungen erhältlich: 25 x 25 mm – für Vierkantrohre 25 x 25 mm 40 x 40 mm – für Vierkantrohre 40 x 40 mm Für eine passgenaue Verbindung muss die Abmessung des Rohrverbinders entsprechend dem verwendeten Vierkantrohr ausgewählt werden. Technische Daten des Rohrverbinders Typ 8S Typ: 8S Ausführung: Verlängerungsstück außen Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Verbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenbeschichtung: MAGNI 565 Beschichtungsart: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Klemmverbindung ohne Schweißen Für Geländer, Handläufe und Schutzkonstruktionen Durch seine robuste Konstruktion eignet sich der Rohrverbinder für Quadratrohre für zahlreiche gewerbliche, industrielle und bauliche Anwendungen. Typische Einsatzmöglichkeiten sind: Handläufe Geländer und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen Schutz- und Sicherheitsrahmen Spielplatzkonstruktionen Rahmen- und Rohrkonstruktionen Robuster Rohrverbinder aus feuerverzinktem Gusseisen Das feuerverzinkte Gusseisen verbindet eine stabile Bauform mit einem wirkungsvollen Oberflächenschutz. Dadurch kann der Typ 8S auch für Konstruktionen eingesetzt werden, die wechselnden Umgebungsbedingungen ausgesetzt sind. Ergänzt wird der Korrosionsschutz durch die MAGNI 565 beschichteten Stahlschrauben. Das Verlängerungsstück eignet sich besonders für modulare Rohrsysteme, bei denen Vierkantrohre schnell und ohne Schweißarbeiten miteinander verbunden werden sollen. Neben einer zeitsparenden Montage ermöglicht das System auch eine unkomplizierte Erweiterung oder Anpassung bestehender Konstruktionen. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren oder Maschinenschutz muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung und den jeweils geltenden technischen Anforderungen ausgelegt werden.
Rohrverbinder Gelenkauge, quadratisch | 25x25 oder 40x40 - Typ 36S
Rohrverbinder Typ 36S – Gelenkauge für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 36S ist ein Gelenkauge für quadratische Rohre und wird als Bestandteil flexibler Gelenkverbindungen eingesetzt. In Kombination mit dem passenden Rohrverbinder Typ 42S lässt sich eine verstellbare Gelenkrohrverbindung herstellen, die sich an unterschiedliche Winkel und Konstruktionssituationen anpassen lässt. Typ 36S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Dadurch eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Gelenkauge für flexible Vierkantrohr-Verbindungen Der Rohrverbinder Gelenkauge Typ 36S bildet die Basis für bewegliche beziehungsweise variabel ausrichtbare Verbindungen zwischen Vierkantrohren. Das Gelenkauge wird mit einem passenden Gegenstück verbunden und ermöglicht dadurch eine flexible Anpassung des angeschlossenen Rohrabschnitts. Diese Bauweise eignet sich besonders für Konstruktionen, bei denen starre Winkelverbinder nicht genügend Flexibilität bieten oder sich der benötigte Winkel erst während der Montage ergibt. Ideal kombinierbar mit Rohrverbinder Typ 42S Typ 36S ist speziell für die Kombination mit dem passenden Gelenkhalter Typ 42S vorgesehen. Gemeinsam bilden beide Komponenten eine Gelenkrohrverbindung für quadratische Rohrsysteme. Dadurch lassen sich beispielsweise Verstrebungen, Rahmen oder geneigte Rohrabschnitte mechanisch miteinander verbinden, ohne dass die Vierkantrohre aufwendig gebogen oder verschweißt werden müssen. Verfügbare Abmessungen für Typ 36S Der Rohrverbinder Gelenkauge Typ 36S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 36S Typ: 36S Ausführung: Gelenkauge Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Kombinierbar mit: Gelenkhalter Typ 42S Funktion: Herstellung flexibler Gelenkrohrverbindungen Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 36S eignet sich als Bestandteil flexibler Gelenkverbindungen für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen DIY-Möbel und individuelle Vierkantrohrmöbel Verstrebungen und Rahmen mit variablen Winkeln Flexible Vierkantrohr-Konstruktionen ohne Schweißen In Kombination mit Typ 42S ermöglicht der Rohrverbinder Typ 36S den Aufbau flexibler Gelenkverbindungen innerhalb modularer Vierkantrohrsysteme. Dadurch lassen sich Winkel direkt bei der Montage anpassen, ohne die Rohre biegen oder miteinander verschweißen zu müssen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 36S ist Bestandteil einer Gelenkverbindung und muss mit einem passenden Gegenstück wie Typ 42S sowie geeigneten Verbindungselementen kombiniert werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Ösenteil 90° mit Doppellasche, quadratisch | 25x25 oder 40x40 - Typ 57S
Rohrverbinder Typ 57S – Ösenteil 90° mit Doppellasche für Vierkantrohre Der Rohrverbinder Typ 57S ist ein quadratisches Ösenteil mit Doppellasche in 90°-Ausführung für modulare Konstruktionen aus Vierkantrohr. Die beiden Laschen mit Ösen ermöglichen zusätzliche Befestigungs- und Verbindungspunkte an einer bestehenden Rohrkonstruktion und machen den Verbinder besonders vielseitig einsetzbar. Typ 57S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Dadurch eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Doppellasche mit 90°-Anordnung für zusätzliche Befestigungspunkte Das Ösenteil Typ 57S verfügt über zwei Laschen mit Befestigungsösen, die im 90°-Winkel zueinander angeordnet sind. Dadurch können an zwei unterschiedlichen Seiten einer Vierkantrohrkonstruktion zusätzliche Bauteile, Platten, Streben oder andere geeignete Komponenten befestigt werden. Die rechtwinklige Anordnung der Laschen ist besonders praktisch bei Rahmen-, Eck- und Gestellkonstruktionen, bei denen mehrere Befestigungsebenen an einem gemeinsamen Vierkantrohr benötigt werden. Für Platten, Streben und individuelle Konstruktionen Durch die beiden Ösen kann Typ 57S flexibel als Befestigungspunkt innerhalb einer Rohrkonstruktion eingesetzt werden. Abhängig vom jeweiligen Aufbau lassen sich beispielsweise Platten, Ablagen, Verkleidungen, Streben oder weitere Konstruktionselemente mit dem Vierkantrohr verbinden. Gerade beim Bau von Regalen, Arbeitstischen, Schutzrahmen oder individuellen Möbeln bietet die Doppellasche zusätzliche Möglichkeiten, flächige oder konstruktive Bauteile sauber an ein bestehendes Rohrsystem anzubinden. Verfügbare Abmessungen für Typ 57S Der Rohrverbinder Ösenteil 90° mit Doppellasche Typ 57S ist für folgende Vierkantrohre erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 57S Typ: 57S Ausführung: Ösenteil mit Doppellasche Anordnung: 90° Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste Konstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Oberflächen- und Korrosionsschutz und eignet sich damit für zahlreiche gewerbliche, industrielle und private Anwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Einsatzbereiche von Möbelbau bis Maschinenschutz Der Rohrverbinder Typ 57S eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Ablageflächen Tische und Arbeitsflächen DIY-Möbel und individuelle Vierkantrohrmöbel Befestigung von Platten, Streben oder weiteren Bauteilen Modulare Vierkantrohr-Konstruktionen ohne Schweißarbeiten Mit Typ 57S lassen sich zusätzliche Befestigungspunkte an Vierkantrohrkonstruktionen schaffen, ohne dass das Grundrohr verschweißt werden muss. Dadurch können Konstruktionen modular aufgebaut, erweitert und bei Bedarf später angepasst werden. Weitere passende quadratische Rohrverbinder für Vierkantrohre mit unterschiedlichen Anschluss- und Befestigungsmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei der Befestigung von Platten, Streben oder anderen Bauteilen müssen die jeweiligen Verbindungselemente passend zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder T-Stück lang, quadratisch | 25x25 oder 40x40 - Typ 4S
Rohrverbinder Typ 4S – langes T-Stück für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 4S ist ein langes T-Stück für quadratische Rohre zur Herstellung einer stabilen 90°-Verbindung. Die Bauform ermöglicht sowohl die Verwendung eines durchgehenden Vierkantrohres als auch die Verbindung von zwei Rohrabschnitten innerhalb des geraden Bereichs des Verbinders. Typ 4S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der quadratische Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° T-Verbindung für quadratische Rohrkonstruktionen Mit dem quadratischen T-Stück Typ 4S wird ein seitliches Vierkantrohr im rechten Winkel von 90° mit einem weiteren Rohr verbunden. Das abgewinkelte Rohr läuft innerhalb des Verbinders gegen das gerade Rohr beziehungsweise den dort eingesetzten Rohrabschnitt. Im geraden Bereich des Rohrverbinders befindet sich keine innere Begrenzung. Dadurch kann ein Vierkantrohr vollständig durch den Verbinder geführt werden. Alternativ können zwei separate horizontale Rohrabschnitte innerhalb dieses Bereichs miteinander verbunden werden. Lange Ausführung mit zwei Madenschrauben Der durchgehende Bereich des Rohrverbinders Typ 4S ist mit zwei Madenschrauben ausgestattet. Dadurch können zwei eingesetzte Rohrabschnitte separat fixiert werden. Dies macht die lange T-Ausführung besonders vielseitig und ermöglicht unterschiedliche Aufbauvarianten innerhalb einer Vierkantrohrkonstruktion. Der Verbinder eignet sich damit ideal für Konstruktionen, bei denen zwei horizontale Rohre an einem zentralen Verbindungspunkt zusammengeführt und gleichzeitig um einen 90°-Abgang ergänzt werden sollen. Verfügbare Abmessungen für Typ 4S Das T-Stück lang für Vierkantrohre ist in folgenden Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 4S Typ: 4S Ausführung: T-Stück lang Winkel: 90° Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Gerader Rohrbereich: ohne innere Begrenzung Fixierung im geraden Bereich: 2 Madenschrauben Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und ist für robuste Konstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 4S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Zäune und Abgrenzungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen Tische und individuelle Rohrmöbel DIY-Konstruktionen aus Vierkantrohr Vierkantrohr-Konstruktionen flexibel ohne Schweißen verbinden Das lange T-Stück Typ 4S bietet durch seinen offenen geraden Rohrbereich unterschiedliche Montagemöglichkeiten. Ein Rohr kann vollständig durchlaufen oder der Verbinder als Verbindungspunkt zwischen zwei horizontalen Rohrabschnitten genutzt werden. Gleichzeitig lässt sich ein drittes Rohr im 90°-Winkel anschließen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Ösenteil mit Doppellasche, quadratisch | 25x25 oder 40x40 - Typ 56S
Rohrverbinder Typ 56S – Ösenteil mit Doppellasche für Vierkantrohre Der Rohrverbinder Typ 56S ist ein quadratisches Ösenteil mit Doppellasche zur Befestigung zusätzlicher Bauteile an Konstruktionen aus Vierkantrohr. Die beiden Laschen mit Ösen schaffen zusätzliche Befestigungspunkte und ermöglichen die Verbindung von Platten, Streben, Ablagen oder weiteren Konstruktionselementen mit einem bestehenden Rohrsystem. Der Typ 56S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Doppellasche für zusätzliche Befestigungsmöglichkeiten Der Rohrverbinder Ösenteil Typ 56S verfügt über zwei Laschen, die jeweils mit einer Öse ausgestattet sind. Dadurch stehen zwei definierte Befestigungspunkte an der Vierkantrohrkonstruktion zur Verfügung. Je nach Aufbau können daran beispielsweise Platten, Regalböden, Verkleidungen, Streben oder andere geeignete Bauteile befestigt werden. Die Doppellasche erweitert damit die Einsatzmöglichkeiten modularer Vierkantrohrsysteme und erleichtert den Aufbau individueller Konstruktionen. Ideal für Möbel-, Rahmen- und Gestellkonstruktionen Typ 56S eignet sich besonders für Konstruktionen, bei denen zusätzlich zum Vierkantrohr weitere Bauteile befestigt werden sollen. Dies ist beispielsweise beim Bau von Regalen, Arbeitstischen, Rohrmöbeln, Schutzrahmen oder technischen Gestellen von Vorteil. Die mechanische Befestigung ermöglicht einen modularen Aufbau ohne aufwendige Schweißarbeiten. Dadurch können Konstruktionen bei Bedarf später verändert, erweitert oder mit anderen Bauteilen ergänzt werden. Verfügbare Abmessungen für Typ 56S Der Rohrverbinder Ösenteil mit Doppellasche Typ 56S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 56S Typ: 56S Ausführung: Ösenteil mit Doppellasche Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Anzahl Laschen: 2 Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Einsatzbereiche von Möbelbau bis Maschinenschutz Das Ösenteil mit Doppellasche Typ 56S lässt sich in zahlreichen professionellen und privaten Vierkantrohrkonstruktionen einsetzen, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Ablageflächen Tische und Arbeitsflächen DIY-Möbel und individuelle Vierkantrohrmöbel Befestigung von Platten, Streben und weiteren Bauteilen Modulare Vierkantrohr-Konstruktionen flexibel erweitern Mit Typ 56S lassen sich zusätzliche Befestigungspunkte an Vierkantrohren schaffen, ohne dass die Grundkonstruktion verschweißt werden muss. Die beiden Ösen bieten dabei vielseitige Möglichkeiten zur Anbindung weiterer Bauteile und machen den Verbinder besonders interessant für modulare Möbel-, Rahmen- und Schutzkonstruktionen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei der Befestigung von Platten, Streben oder weiteren Bauteilen müssen die eingesetzten Verbindungselemente passend zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Stellring mit Haken / Garderobenhaken, quadratisch | 25x25 - Typ 64S
Rohrverbinder Garderobenhaken für Quadratrohr - Typ 64S Dieser Verbinder ähnelt dem Rohrverbinder "Stellring mit Haken". Der Haken ist bei diesem Rohrverbinder lediglich um 90 Grad gedreht und verläuft somit senkrecht zur Richtung des angeschlossenen Rohres. Das Material des Rohrverbinders Typ 64S ist verzinktes Gusseisen. Vorteile auf einen Blick: Edelstahlschraube Garantie bis 1500 N/m Belastung kein Schweißen, somit keine Feuererlaubnis erforderlich Keine Gewinde, keine Verschraubung Mit einfachem Sechskantschlüssel montierbar Vielseitiges System, vor Ort veränderbar Lackierbar Anwendungen: Handläufe Sicherheitsgeländer/Schutzbarrieren Fallschutz Sonstige Anwendungen für sicheres Arbeiten Feste Geländer Maschinenschutzvorrichtungen Spielplätze

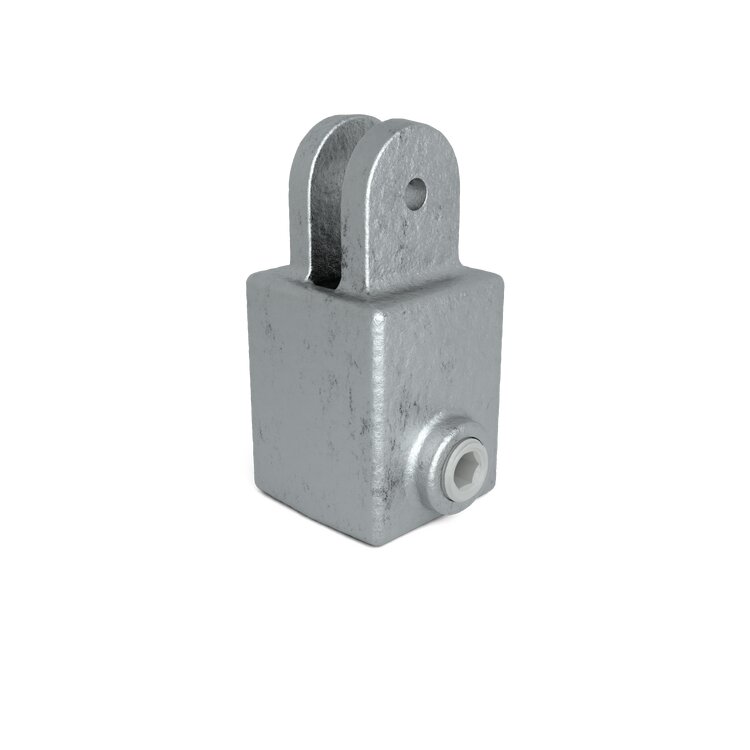

Rohrverbinder Gelenkhalter - Typ 42S
Rohrverbinder Gelenkhalter Typ 42S – für Vierkantrohre 25 x 25 und 40 x 40 mm Der Rohrverbinder Gelenkhalter Typ 42S ist ein Verbindungselement für quadratische Rohre beziehungsweise Vierkantrohre und wird in der Regel mit weiteren Gelenk-Rohrverbindern kombiniert. Besonders in Verbindung mit einem passenden Gelenkstück lässt sich damit eine bewegliche Scharnier- beziehungsweise Gelenkverbindung innerhalb modularer Rohrkonstruktionen realisieren. Typ 42S ist für 25 x 25 mm und 40 x 40 mm Vierkantrohre erhältlich. Der Gelenkhalter eignet sich damit für Anwendungen im Metallbau, Handwerk, Maschinen- und Anlagenbau, Geländerbau und Spielplatzbau ebenso wie für Werkstatteinrichtungen, DIY-Möbel und individuelle Konstruktionen aus Vierkantrohr. Gelenkhalter für flexible Vierkantrohr-Verbindungen Der Gelenkhalter Typ 42S bildet einen Bestandteil einer beweglichen Rohrverbindung. Im Gegensatz zu starren Winkelverbindern wird er mit einem passenden Gelenkelement kombiniert und ermöglicht dadurch Konstruktionen, bei denen zwei Vierkantrohre nicht ausschließlich in einem fest definierten Winkel zueinander angeordnet werden sollen. Dies ist insbesondere bei schrägen Rohrverläufen, Verstrebungen, klappbaren Konstruktionen oder individuell angepassten Rahmengeometrien von Vorteil. Kombinierbar mit dem Gelenkstück Typ 44S Typ 42S wird häufig in Kombination mit dem Gelenkstück Typ 44S eingesetzt. Zusammen bilden die Komponenten eine flexible Gelenk- beziehungsweise Scharnierkupplung für Vierkantrohre. Dadurch können bewegliche oder winkelvariable Rohrverbindungen aufgebaut werden, ohne dass die eingesetzten Vierkantrohre gebogen oder miteinander verschweißt werden müssen. Für Vierkantrohre 25 x 25 und 40 x 40 mm Der Rohrverbinder Gelenkhalter Typ 42S ist in folgenden Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Verbindung muss die Ausführung des Gelenkhalters entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Mechanische Montage ohne Schweißen Der Gelenkhalter ermöglicht den Aufbau einer mechanischen Rohrverbindung ohne Schweißarbeiten. Die Vierkantrohre werden innerhalb der dafür vorgesehenen Aufnahme positioniert und mit den vorhandenen Schrauben fixiert. Dadurch eignet sich Typ 42S besonders für modulare Konstruktionen, die aufgebaut, angepasst, erweitert oder bei Bedarf wieder demontiert werden sollen. Technische Daten des Rohrverbinders Typ 42S Typ: 42S Ausführung: Gelenkhalter Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Funktion: Bestandteil einer flexiblen Gelenk- beziehungsweise Scharnierverbindung Kombinierbar mit: insbesondere Gelenkstück Typ 44S Material Rohrverbinder: Gusseisen, feuerverzinkt Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Konstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Gelenkhalter für zahlreiche Konstruktionen im Innen- und Außenbereich geeignet. Die eingesetzten Schrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche des Gelenkhalters Typ 42S Der Gelenkhalter eignet sich für zahlreiche modulare Konstruktionen aus Vierkantrohr, beispielsweise: Geländer- und Handlaufkonstruktionen Maschinenschutzvorrichtungen Schutzrahmen und Absperrungen Verstrebungen und schräge Rahmenverbindungen Maschinen- und Anlagenrahmen Werkstatt- und Betriebseinrichtungen Spielplatz- und Freizeitanlagen Regale und Gestelle DIY-Möbel aus Vierkantrohr individuelle modulare Rahmenkonstruktionen Flexible Vierkantrohr-Konstruktionen ohne Sonderanfertigung Durch die Kombination des Typ 42S mit passenden Gelenk-Rohrverbindern lassen sich variable Rohrwinkel und bewegliche Verbindungen mit standardisierten Bauteilen umsetzen. Dadurch kann auf individuell geschweißte Sonderverbindungen in vielen Konstruktionen verzichtet werden. Weitere passende quadratische Rohrverbinder für Vierkantrohre mit unterschiedlichen Winkel-, Kreuz-, T- und Gelenkverbindungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Der Gelenkhalter Typ 42S ist Bestandteil einer vollständigen Gelenkverbindung und muss mit einem konstruktiv passenden Gegenstück kombiniert werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Verbindung entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.

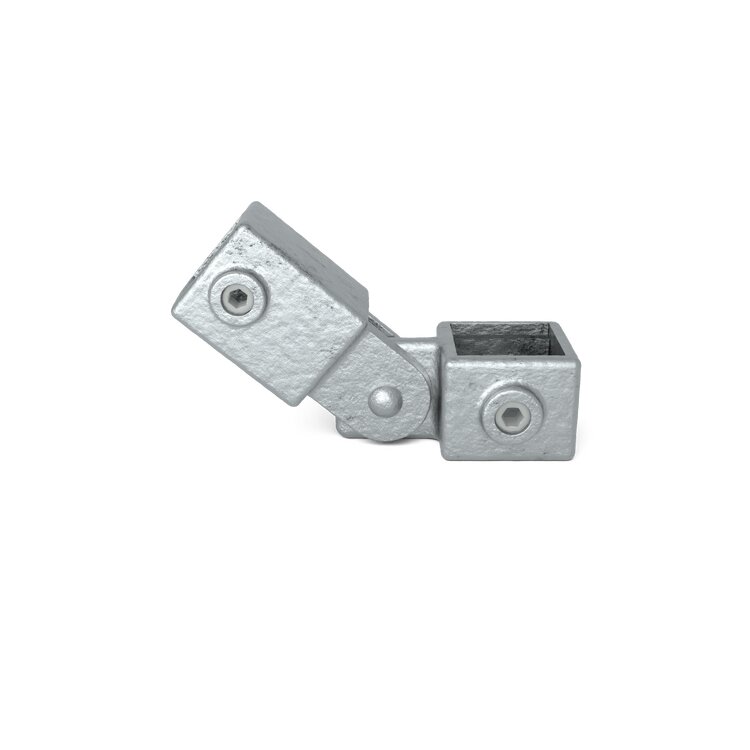

Rohrverbinder Gelenkstück, einfach - Typ 44S
Rohrverbinder Gelenkstück einfach Typ 44S – flexibel für Vierkantrohre Der Rohrverbinder Gelenkstück einfach Typ 44S ist eine flexible Gelenkverbindung für quadratische Rohre beziehungsweise Vierkantrohre. Mit dem Gelenkstück können zwei Rohre in einem variablen Winkel miteinander verbunden werden. Dadurch eignet sich Typ 44S besonders für Konstruktionen, bei denen starre 90°- oder 45°-Verbinder nicht die benötigte Geometrie ermöglichen. Der quadratische Rohrverbinder ist für 25 x 25 mm und 40 x 40 mm Vierkantrohre erhältlich. Die mechanische Klemmverbindung ermöglicht den Aufbau flexibler Rohrkonstruktionen ohne Schweißarbeiten und eignet sich damit für professionelle Anwendungen im Metallbau, Maschinenbau und Geländerbau ebenso wie für individuelle DIY-Konstruktionen. Flexible Gelenkverbindung für variable Rohrwinkel Mit dem Gelenkstück Typ 44S lässt sich ein angeschlossenes Vierkantrohr gegenüber dem zweiten Rohr flexibel ausrichten. Das Gelenk ermöglicht dabei einen Bewegungsbereich von ca. 85°. Dadurch kann der benötigte Winkel direkt bei der Montage an die jeweilige Konstruktion angepasst werden. Typ 44S eignet sich insbesondere für schräge Rahmenbereiche, Verstrebungen und andere Rohrverbindungen, bei denen kein fest definierter Winkel vorgegeben werden soll. Für Vierkantrohre 25 x 25 und 40 x 40 mm Der Rohrverbinder Typ 44S ist für zwei gängige Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Verbindung muss die Ausführung des Gelenkstücks entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Bewegungsbereich von ca. 85° Das angeschlossene Rohr kann sich gegenüber dem anderen Rohr um ca. 85° bewegen. Dadurch lassen sich unterschiedliche Winkelstellungen mit einem einzigen Gelenkverbinder realisieren. Dies bietet insbesondere bei individuell geplanten Rahmen- und Rohrkonstruktionen einen Vorteil, da der erforderliche Winkel nicht bereits durch die Bauform eines starren Rohrverbinders festgelegt ist. Mechanische Rohrverbindung ohne Schweißen Typ 44S ermöglicht eine mechanische Verbindung von Vierkantrohren ohne Schweißarbeiten. Die Rohre werden in den vorgesehenen Aufnahmen positioniert und mit den Schrauben des Verbinders fixiert. Dadurch können Konstruktionen vergleichsweise einfach montiert, angepasst und bei Bedarf wieder verändert werden. Dies macht das Gelenkstück sowohl für neue Konstruktionen als auch für Erweiterungen bestehender Rohrsysteme interessant. Technische Daten des Rohrverbinders Typ 44S Typ: 44S Ausführung: Gelenkstück einfach Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Funktion: flexible Gelenkverbindung Bewegungsbereich: ca. 85° Material Rohrverbinder: Gusseisen, feuerverzinkt Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Konstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Gelenkverbinder für zahlreiche Konstruktionen im Innen- und Außenbereich geeignet. Die eingesetzten Schrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Für Metallbau, Maschinenbau und Geländerkonstruktionen Durch die variable Winkelverstellung eignet sich der Rohrverbinder Gelenkstück Typ 44S für zahlreiche Anwendungen, beispielsweise: Geländer- und Handlaufkonstruktionen schräge Rahmenverbindungen Diagonalstreben und Verstrebungen Maschinenschutzvorrichtungen Schutzrahmen und Absperrungen Maschinen- und Anlagenrahmen Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Gestelle aus Vierkantrohr DIY-Möbel und individuelle Rohrkonstruktionen Variable Winkel ohne Biegen oder Schweißen realisieren Mit dem Gelenkstück Typ 44S lassen sich Vierkantrohre in unterschiedlichen Winkelstellungen miteinander verbinden, ohne dass die Rohre gebogen oder individuell verschweißt werden müssen. Der gewünschte Winkel kann direkt während der Montage an die Konstruktion angepasst werden. Das macht den Gelenkverbinder insbesondere für modulare Systeme interessant, die flexibel aufgebaut, erweitert oder verändert werden sollen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Winkel-, T-, Kreuz- und Gelenkausführungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei der Konstruktion muss berücksichtigt werden, dass Typ 44S als bewegliche Gelenkverbindung ausgeführt ist. Bei sicherheitsrelevanten Anwendungen wie Geländern, Maschinenschutz oder Spielplatzkonstruktionen müssen die gewünschte Winkelstellung und die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt und gesichert werden.
Rohrverbinder Handlaufhalterung, quadratisch | 25x25 oder 40x40 - Typ 34S (143FW)
Rohrverbinder Typ 34S (143FW) – Handlaufhalterung für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 34S (143FW) ist eine Handlaufhalterung für quadratische Rohre und dient zur Befestigung von Rohrkonstruktionen an Wänden oder anderen geeigneten Flächen. Durch den konstruktiv vorgegebenen Abstand zwischen Vierkantrohr und Befestigungsfläche eignet sich der Verbinder besonders für Handläufe, Geländer, Werberahmen sowie weitere Wand- und Rahmenkonstruktionen. Die quadratische Handlaufhalterung ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich Typ 34S sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Vierkantrohre mit Abstand an Wänden befestigen Typ 34S ermöglicht die Befestigung eines Vierkantrohres in definiertem Abstand zu einer Wand oder einer vergleichbaren Montagefläche. Dadurch kann der Rohrverbinder beispielsweise als Wandhalter für Handläufe, Geländer oder Rahmenkonstruktionen eingesetzt werden. Die integrierte Befestigungsplatte verfügt über zwei Befestigungslöcher. Über geeignete Schrauben und Befestigungsmittel kann die Halterung an der jeweiligen Montagefläche befestigt werden. Die Wahl der Befestigungselemente muss dabei auf den Untergrund und die zu erwartende Belastung abgestimmt werden. Durchgehende Rohrführung mit einer Madenschraube Die Rohraufnahme des Rohrverbinders Typ 34S ist durchgehend ausgeführt. Das Vierkantrohr wird vollständig durch die Aufnahme geführt und über eine Madenschraube fixiert. Wichtig: Aufgrund dieser Konstruktion ist der Verbinder nicht dafür vorgesehen, zwei separate Vierkantrohre innerhalb der Rohraufnahme miteinander zu verbinden. Es muss ein durchgehendes Rohr verwendet werden. Ideal als Handlauf- und Geländerhalterung Eine typische Anwendung von Typ 34S ist die Montage von Handläufen und Geländern entlang von Wänden. Das Vierkantrohr kann durch mehrere Halterungen geführt und in gleichmäßigem Abstand zur Wand befestigt werden. Auch für Werberahmen, Hinweissysteme, Schutzrahmen oder technische Rohrkonstruktionen bietet die Bauform eine praktische Möglichkeit, Vierkantrohre mechanisch an einer festen Fläche zu montieren. Verfügbare Abmessungen für Typ 34S Die Rohrverbinder Handlaufhalterung Typ 34S (143FW) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 34S (143FW) Typ: 34S (143FW) Ausführung: Handlaufhalterung / Wandhalter Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Rohrführung: durchgehend Fixierung des Rohres: 1 Madenschraube Befestigungsplatte: mit 2 Befestigungslöchern Verbindung zweier Rohrenden innerhalb des Verbinders: nicht vorgesehen Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Befestigung ohne Schweißen Feuerverzinktes Gusseisen für robuste Konstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht die Handlaufhalterung für zahlreiche gewerbliche, industrielle und private Einsatzbereiche geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Handlauf bis Werberahmen Der Rohrverbinder Typ 34S kann für zahlreiche Konstruktionen aus Vierkantrohr eingesetzt werden, beispielsweise: Handläufe entlang von Wänden Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Werberahmen und Hinweissysteme Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Konstruktionen und individuelle Vierkantrohrmöbel Wandbefestigung ohne Schweißarbeiten Mit Typ 34S lassen sich Vierkantrohre mechanisch an Wänden und anderen geeigneten Flächen befestigen, ohne dass die Rohrkonstruktion mit der Befestigungsfläche verschweißt werden muss. Dadurch bleibt das System modular und kann bei Bedarf demontiert, angepasst oder erweitert werden. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 34S ist für die Verwendung mit einem durchgehenden Vierkantrohr vorgesehen. Die Befestigungsmittel für die Montageplatte müssen passend zum jeweiligen Untergrund und zur vorgesehenen Belastung gewählt werden. Bei sicherheitsrelevanten Anwendungen wie Handläufen, Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Kreuzstück für Stützrohr / Kreuzverbinder, quadratisch - Typ 24S (176F)
Rohrverbinder Typ 24S (176F) – Kreuzstück für Stützrohr und Vierkantrohre Der Rohrverbinder Typ 24S (176F) ist ein Kreuzstück für quadratische Stützrohre und dient zur Verbindung eines durchgehenden Vierkantrohres mit drei weiteren Rohren. Die seitlich angesetzten Vierkantrohre stehen jeweils im 90°-Winkel zueinander und laufen innerhalb des Verbinders gegen das durchgehende Stützrohr. Typ 24S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Durch seine Mehrwege-Ausführung eignet sich der Verbinder besonders für komplexere Rahmen-, Geländer-, Schutz- und Gestellkonstruktionen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau sowie für individuelle DIY- und Möbelbauprojekte. Ein durchgehendes Stützrohr mit drei Vierkantrohren verbinden Beim Rohrverbinder Typ 24S wird das zentrale Vierkantrohr vollständig durch den Verbinder geführt. Drei weitere Rohre werden seitlich angesetzt und im rechten Winkel zum Stützrohr beziehungsweise zueinander ausgerichtet. Die angesetzten Rohre enden innerhalb des Verbinders am durchgehenden Rohr. Dadurch entsteht ein kompakter Verbindungsknoten, mit dem mehrere Rohrstränge an einem gemeinsamen Stütz- oder Pfostenrohr zusammengeführt werden können. Ideal als zentraler Verbindungspunkt für stabile Konstruktionen Durch seine Bauform eignet sich Typ 24S besonders für Konstruktionen, bei denen mehrere horizontale Rohre an einem gemeinsamen Stützrohr zusammentreffen. Typische Beispiele sind Zäune, Geländer, Schutzrahmen, Maschinenumhausungen, Regalsysteme oder Rohrmöbel. Das durchgehende Stützrohr muss am Verbindungspunkt nicht unterbrochen werden. Dadurch lässt sich eine geradlinige Rohrführung mit mehreren rechtwinkligen Abgängen kombinieren. Verfügbare Abmessungen für Typ 24S Der quadratische Kreuzverbinder Typ 24S (176F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 24S (176F) Typ: 24S (176F) Ausführung: Kreuzstück für Stützrohr Rohrform: quadratisch / Vierkantrohr Rohrführung: 1 Rohr durchgehend Seitliche Anschlüsse: 3 Vierkantrohre Winkel der Anschlüsse: 90° Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Rohrmöbel Der Rohrverbinder Typ 24S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Zäune und Abgrenzungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regal- und Werkstattsysteme Tische und Gestelle DIY-Möbel und individuelle Vierkantrohrmöbel Mehrere Vierkantrohre ohne Schweißarbeiten zusammenführen Mit dem Kreuzstück Typ 24S lassen sich mehrere Rohrstränge an einem gemeinsamen Stützrohr mechanisch miteinander verbinden. Dadurch können auch komplexere Vierkantrohrkonstruktionen modular aufgebaut werden, ohne dass die einzelnen Rohre miteinander verschweißt werden müssen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Winkel-Rohrverbinder Eckstück 90°, quadratisch | 25x25 oder 40x40 - Typ 6S (125F)
Rohrverbinder Typ 6S (125F) – 90° Winkelverbinder für Vierkantrohre Der Rohrverbinder Typ 6S (125F) ist ein 2-Wege-Winkelverbinder für quadratische Rohre und dient zur Herstellung einer festen 90°-Verbindung zwischen zwei Vierkantrohren. Durch seine kompakte Eckform eignet sich der Verbinder besonders für End-, Rahmen- und Geländerkonstruktionen, bei denen zwei Rohre rechtwinklig miteinander verbunden werden sollen. Typ 6S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der quadratische Winkelverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° Eckverbindung für zwei Vierkantrohre Mit dem Winkel-Rohrverbinder Typ 6S werden zwei Vierkantrohre im rechten Winkel miteinander verbunden. Beide Rohre enden innerhalb des Verbinders und bilden gemeinsam eine feste 90°-Ecke. Diese Bauform eignet sich ideal für Konstruktionen, bei denen kein Rohr durch den Verbinder hindurchgeführt werden soll. Typische Anwendungen sind obere Geländerabschlüsse, Rahmen, Möbelgestelle, Schutzkonstruktionen oder andere rechtwinklige Rohrsysteme. Ideal als Endverbinder für Geländer und Rahmen Typ 6S wird häufig als Endrohrverbinder für obere Geländerelemente eingesetzt. Dabei können beispielsweise ein vertikaler Pfosten und ein horizontaler Handlauf rechtwinklig miteinander verbunden werden. Auch beim Bau von Gerüstrohrmöbeln, Regalen, Tischen, Schutzrahmen oder Maschinenumhausungen bietet der 90°-Winkel eine einfache Möglichkeit, stabile Ecken ohne Schweißarbeiten herzustellen. Verfügbare Abmessungen für Typ 6S Der quadratische 90° Winkelverbinder Typ 6S (125F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 6S (125F) Typ: 6S (125F) Ausführung: 2-Wege-Winkelverbinder / Eckstück Verbindungswinkel: 90° Rohrform: quadratisch / Vierkantrohr Anzahl Rohranschlüsse: 2 Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 6S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen obere Geländerabschlüsse Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen Tische und Rahmenkonstruktionen DIY-Möbel und individuelle Vierkantrohrmöbel Rechtwinklige Vierkantrohr-Konstruktionen ohne Schweißen Mit dem Winkelverbinder Typ 6S lassen sich zwei Vierkantrohre schnell und sauber zu einer 90°-Ecke verbinden. Die Rohre werden mechanisch im Verbinder fixiert, sodass auf Schweißarbeiten verzichtet werden kann. Dadurch bleibt die Konstruktion modular und kann bei Bedarf angepasst oder erweitert werden. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Kunststoff-Endkappe / Plastik-Stopfen, quadratisch | 25x25 oder 40x40 - Typ 74S
Kunststoff-Endkappe Typ 74S – quadratischer Stopfen für Vierkantrohre 25x25 und 40x40 mm Die Kunststoff-Endkappe Typ 74S ist ein quadratischer Stopfen zum Verschließen offener Vierkantrohre. Sie wird direkt in das Rohrende eingesetzt und sorgt für einen sauberen, geschlossenen Abschluss von Rohrkonstruktionen aus Stahl oder Aluminium. Der Kunststoff-Stopfen ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich die Endkappe sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Sauberer Abschluss für offene Vierkantrohre Offene Rohrenden können nicht nur optisch störend wirken, sondern je nach Anwendung auch scharfe Kanten oder frei zugängliche Rohröffnungen aufweisen. Mit der Kunststoff-Endkappe Typ 74S lässt sich das Ende eines Vierkantrohres sauber und kompakt verschließen. Die Endkappe eignet sich für quadratische Aluminium- und Stahlrohre und kann beispielsweise an Geländern, Schutzrahmen, Rohrmöbeln, Maschinenumhausungen oder Gestellkonstruktionen eingesetzt werden. Einfache Montage durch Einschlagen in das Rohrende Der Kunststoff-Stopfen Typ 74S wird in das offene Vierkantrohr eingesetzt und anschließend vorsichtig in das Rohrende eingeschlagen. Dabei klemmt sich die Endkappe im Rohr fest und bildet einen dauerhaften Abschluss. Die Montage erfordert keine Verschraubung oder zusätzliche Befestigung. Die Endkappe ist für einen dauerhaften Sitz im Rohr vorgesehen; eine zerstörungsfreie Demontage ist konstruktionsbedingt in der Regel nicht vorgesehen. Verfügbare Abmessungen für Typ 74S Die quadratische Kunststoff-Endkappe Typ 74S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für einen passenden Sitz muss die Ausführung der Endkappe entsprechend der Außenabmessung und Wandstärke des verwendeten Vierkantrohres gewählt werden. Technische Daten der Kunststoff-Endkappe Typ 74S Typ: 74S Ausführung: Kunststoff-Endkappe / Plastik-Stopfen Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material: Kunststoff (PA) Geeignet für: Stahl- und Aluminiumrohre Montage: Einschlagen in das offene Rohrende Befestigung: Klemmwirkung im Rohr Verwendung: dauerhafter Rohrabschluss Endkappe aus robustem Polyamid (PA) Typ 74S wird aus Polyamid (PA) gefertigt. Der Kunststoff eignet sich für den Einsatz als funktionaler Rohrabschluss und ermöglicht eine kompakte Lösung ohne zusätzliche Schrauben oder metallische Verbindungselemente. Die Kunststoffausführung ist zudem besonders praktisch für Konstruktionen, bei denen ein sauberer und unauffälliger Abschluss der offenen Vierkantrohre gewünscht ist. Einsatzbereiche von Geländerbau bis Rohrmöbel Die Kunststoff-Endkappe Typ 74S kann bei zahlreichen Konstruktionen aus Vierkantrohr eingesetzt werden, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen Tische und Arbeitsgestelle DIY-Möbel und individuelle Vierkantrohrmöbel allgemeine Rohr- und Rahmenkonstruktionen Offene Rohrenden schnell und dauerhaft verschließen Mit Typ 74S lassen sich offene Vierkantrohre ohne aufwendige Zusatzkonstruktionen verschließen. Die Endkappe wird direkt in das Rohrende eingeschlagen und benötigt weder Schrauben noch Schweißarbeiten. Dadurch eignet sie sich besonders für einen schnellen und optisch sauberen Abschluss modularer Rohrsysteme. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Vor der Montage sollte geprüft werden, ob die Endkappe zur Außenabmessung und Wandstärke des verwendeten Vierkantrohres passt. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen ist die Endkappe lediglich als Rohrabschluss zu betrachten und nicht als tragendes Verbindungselement.
Rohrverbinder quadratische Fußplatte | 25x25 oder 40x40 - Typ 11S (131F)
Rohrverbinder Typ 11S (131F) – quadratische Fußplatte für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 11S (131F) ist eine quadratische Fußplatte für Vierkantrohre und dient zur Positionsfixierung von Rohrkonstruktionen an Boden, Wand oder Decke. Die Fußplatte verfügt über vier Befestigungslöcher und ermöglicht dadurch eine stabile mechanische Fixierung des Rohrsystems an einem geeigneten Untergrund. Typ 11S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Der Verbinder eignet sich für Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau ebenso wie für individuelle DIY- und Möbelbauprojekte. Fußplatte zur Positionsfixierung von Vierkantrohren Die quadratische Fußplatte Typ 11S wird überall dort eingesetzt, wo ein Vierkantrohr beziehungsweise eine Rohrkonstruktion an einer festen Position gehalten werden soll. Je nach Einbausituation kann der Flansch auf einem Boden, an einer Wand oder an einer Decke montiert werden. Die Befestigung erfolgt über vier Bohrungen in der Fußplatte. Die dafür verwendeten Schrauben, Dübel oder sonstigen Befestigungsmittel müssen passend zum jeweiligen Untergrund und zur vorgesehenen Belastung ausgewählt werden. Wichtiger Hinweis: nicht als tragender Basisflansch verwenden Typ 11S ist zur Positionsfixierung vorgesehen und darf nicht als Basisflansch zur Abstützung von Schutzgeländern oder vergleichbaren tragenden Systemen verwendet werden. Bei Geländer-, Fallschutz- oder anderen sicherheitsrelevanten Konstruktionen muss eine dafür geeignete und entsprechend ausgelegte Befestigungslösung verwendet werden. Die Fußplatte Typ 11S ist in solchen Konstruktionen ausschließlich entsprechend ihrer vorgesehenen Funktion zur Positionierung beziehungsweise Fixierung einzusetzen. Rohr kann nicht durch die Fußplatte geführt werden Die Unterseite des Flansches ist teilweise offen ausgeführt, unter anderem um eine mögliche Wasserabfuhr zu unterstützen. Die Öffnung ist jedoch so gestaltet, dass das eingesetzte Vierkantrohr nicht vollständig durch die Fußplatte hindurchgeschoben werden kann. Das Rohr endet somit innerhalb der Aufnahme und wird dort über die vorhandene Madenschraube fixiert. Vier Befestigungslöcher für Wand, Boden oder Decke Die quadratische Montageplatte verfügt über vier Befestigungslöcher. Dadurch lässt sich der Rohrverbinder an unterschiedlichen geeigneten Untergründen montieren und flexibel in verschiedenste Rahmen-, Gestell- oder Rohrkonstruktionen integrieren. Der Flansch besitzt eine Stärke von ca. 6 mm und bildet einen kompakten Befestigungspunkt zwischen Vierkantrohr und Montagefläche. Verfügbare Abmessungen für Typ 11S Die quadratische Fußplatte Typ 11S (131F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 11S (131F) Typ: 11S (131F) Ausführung: quadratische Fußplatte Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Funktion: Positionsfixierung von Rohrkonstruktionen Befestigungsplatte: 4 Befestigungslöcher Flanschstärke: ca. 6 mm Unterseite: teilweise offen Rohrführung: Rohr kann nicht durch den Flansch hindurchgeführt werden Montagemöglichkeiten: Boden, Wand oder Decke Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Befestigung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Gestellbau bis DIY-Möbel Die Fußplatte Typ 11S kann zur Positionsfixierung in zahlreichen Vierkantrohrkonstruktionen eingesetzt werden, beispielsweise: Handlauf- und Geländerkonstruktionen Schutzbarrieren und Absperrungen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Arbeitsgestelle Werbe- und Präsentationsrahmen DIY-Möbel und individuelle Vierkantrohrmöbel Vierkantrohre ohne Schweißarbeiten fixieren Mit Typ 11S lassen sich Vierkantrohre mechanisch an geeigneten Montageflächen positionieren und befestigen. Dadurch kann auf eine direkte Verschweißung des Rohres mit dem Untergrund verzichtet werden und die Konstruktion bleibt grundsätzlich modular aufgebaut. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 11S dient zur Positionsfixierung und ist nicht als tragender Basisflansch zur Abstützung von Schutzgeländern oder vergleichbaren Systemen vorgesehen. Bei sicherheitsrelevanten Anwendungen müssen Konstruktion, Befestigungsuntergrund und eingesetzte Befestigungsmittel entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Dreiweg Eckstück 90°, quadratisch | 25x25 oder 40x40 - Typ 18S (128F)
Rohrverbinder Typ 18S (128F) – Dreiweg-Eckstück 90° für Vierkantrohre Der Rohrverbinder Typ 18S (128F) ist ein Dreiweg-Eckstück für quadratische Rohre und dient zur Herstellung fester rechtwinkliger Verbindungen. Drei Vierkantrohre werden an einem gemeinsamen Eckpunkt miteinander verbunden und bilden eine geschlossene 90°-Eckkonstruktion. Typ 18S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der quadratische Eckverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Feste 90° Eckverbindung für drei Vierkantrohre Mit dem Dreiweg-Eckstück Typ 18S werden drei quadratische Rohre an einem gemeinsamen Knotenpunkt verbunden. Zwei Rohre verlaufen horizontal im rechten Winkel zueinander, während das dritte Rohr den vertikalen Anschluss bildet. Dadurch entsteht eine kompakte und klar definierte Eckverbindung, die sich besonders für obere Rahmenabschlüsse, Geländerecken und andere rechtwinklige Konstruktionen eignet. Ideal für obere Geländerecken und Rahmenkonstruktionen Typ 18S wird häufig als oberer Eckverbinder bei Geländern eingesetzt. Ein vertikaler Pfosten wird dabei mit zwei horizontalen Handlauf- oder Rahmenrohren verbunden, die im 90°-Winkel zueinander stehen. Auch bei Schutzrahmen, Maschinenumhausungen, Zäunen, Gestellen oder Vierkantrohrmöbeln eignet sich der Dreiweg-Verbinder hervorragend für die Ausbildung geschlossener Ecken. Drei Rohranschlüsse in einem einzigen Verbinder Der Rohrverbinder Typ 18S fasst drei Rohranschlüsse in einem Bauteil zusammen. Dadurch lassen sich rechtwinklige Eckknoten ohne zusätzliche Einzelverbinder herstellen. Das erleichtert den Aufbau modularer Rohrsysteme und ermöglicht eine saubere Verbindung ohne Schweißarbeiten. Verfügbare Abmessungen für Typ 18S Der quadratische Dreiweg-Eckverbinder Typ 18S (128F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 18S (128F) Typ: 18S (128F) Ausführung: Dreiweg-Eckstück Verbindungswinkel: 90° Rohrform: quadratisch / Vierkantrohr Anzahl Rohranschlüsse: 3 Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 18S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen obere Geländerecken Zäune und Abgrenzungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regal- und Werkstattsysteme DIY-Möbel und individuelle Vierkantrohrmöbel Rechtwinklige Vierkantrohr-Konstruktionen ohne Schweißen Mit dem Dreiweg-Eckstück Typ 18S lassen sich drei Vierkantrohre an einem gemeinsamen Eckpunkt mechanisch miteinander verbinden. Dadurch können modulare Rahmen-, Geländer- und Schutzkonstruktionen aufgebaut werden, ohne dass die Rohre miteinander verschweißt werden müssen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder T-Stück kurz / T-Verbinder, quadratisch | 25x25 oder 40x40 - Typ 2S (101F)
Rohrverbinder Typ 2S (101F) – kurzes T-Stück für Vierkantrohre 25x25 und 40x40 mm Der Rohrverbinder Typ 2S (101F) ist ein kurzes T-Stück für quadratische Rohre und dient zur Herstellung einer rechtwinkligen 90°-Verbindung. Ein Vierkantrohr läuft vollständig durch den Verbinder, während ein zweites Rohr senkrecht dazu angesetzt wird. Dadurch entsteht eine kompakte T-Verbindung für stabile und geradlinige Rohrkonstruktionen. Typ 2S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der T-Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° T-Verbindung für Vierkantrohre Mit dem quadratischen T-Stück Typ 2S wird ein Rohr im rechten Winkel an ein durchgehendes Vierkantrohr angeschlossen. Das Hauptrohr wird vollständig durch den geraden Teil des Verbinders geführt, während das zweite Rohr im 90°-Winkel darauf trifft. Diese Bauweise eignet sich besonders für einfache T-Abzweigungen innerhalb von Rahmen-, Geländer-, Zaun- oder Gestellkonstruktionen. Durch die kompakte kurze Ausführung lässt sich der Rohrverbinder platzsparend einsetzen. Kurze Ausführung für durchgehende Rohre Typ 2S ist für Konstruktionen vorgesehen, bei denen das Rohr im geraden Bereich durchgehend ausgeführt wird. Soll stattdessen eine Verbindung entstehen, bei der sich zwei separate Rohrenden innerhalb des horizontalen Abschnitts treffen, ist ein langes T-Stück die passendere Ausführung. Das lange T-Stück verfügt im geraden Bereich über eine zusätzliche Madenschraube, sodass zwei einzelne Rohrabschnitte separat fixiert werden können. Typ 2S ist dagegen die kompakte Lösung für ein durchlaufendes Rohr mit einem rechtwinkligen Abgang. Einfache Montage mit Madenschrauben Die Vierkantrohre werden in die jeweiligen Aufnahmen eingesetzt und anschließend über die vorhandenen Madenschrauben fixiert. Für die Montage wird lediglich ein passender Inbusschlüssel benötigt. Dadurch lassen sich Vierkantrohrkonstruktionen ohne Schweißarbeiten aufbauen und bei Bedarf später wieder anpassen, erweitern oder demontieren. Verfügbare Abmessungen für Typ 2S Der Rohrverbinder T-Stück kurz Typ 2S (101F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 2S (101F) Typ: 2S (101F) Ausführung: T-Stück kurz Verbindungswinkel: 90° Rohrform: quadratisch / Vierkantrohr Rohrführung: ein Rohr durchgehend Seitlicher Anschluss: ein Rohr im 90°-Winkel Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung mit Madenschrauben Benötigtes Werkzeug: passender Inbusschlüssel Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 2S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Zäune und Abgrenzungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regal- und Werkstattsysteme Tische und Arbeitsgestelle DIY-Möbel und individuelle Vierkantrohrmöbel Modulare Vierkantrohr-Konstruktionen ohne Schweißen Mit dem kurzen T-Stück Typ 2S lassen sich rechtwinklige Rohrabzweigungen schnell und unkompliziert herstellen. Das durchgehende Hauptrohr bleibt ununterbrochen, während ein weiteres Vierkantrohr im 90°-Winkel angeschlossen wird. Damit eignet sich der Verbinder besonders für wiederkehrende T-Verbindungen innerhalb modularer Rahmen- und Gestellkonstruktionen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 2S ist für ein durchgehendes Rohr im geraden Bereich vorgesehen. Sollen dort zwei separate Rohrenden miteinander verbunden werden, ist eine entsprechend dafür ausgelegte lange T-Verbindung zu verwenden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Eckstück 90° / durchlauf. Ständer , quadratisch | 25x25 oder 40x40 - Typ 20S
Rohrverbinder Typ 20S – 90° Eckstück mit durchlaufendem Ständer für Vierkantrohre Der Rohrverbinder Typ 20S ist ein 90° Eckverbinder für quadratische Rohre, bei dem das vertikale Vierkantrohr vollständig und ununterbrochen durch den Verbinder geführt wird. Zwei horizontale Rohre werden im rechten Winkel zueinander angeschlossen und bilden so eine stabile Eckverbindung innerhalb einer modularen Vierkantrohrkonstruktion. Typ 20S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° Eckverbindung mit durchlaufendem Vierkantrohr Mit dem Rohrverbinder Eckstück Typ 20S wird eine rechtwinklige Eckverbindung hergestellt, ohne das vertikale Stützrohr an der Verbindungsstelle zu unterbrechen. Das Vierkantrohr läuft vollständig durch den Verbinder, während die beiden horizontalen Rohre im Winkel von 90° zueinander angeschlossen werden. Diese Konstruktion ist besonders praktisch, wenn ein Stütz- oder Pfostenrohr über mehrere Ebenen hinweg durchgehend ausgeführt werden soll. Dadurch können beispielsweise mehrere horizontale Geländerholme oder Rahmenrohre an einem gemeinsamen Eckpfosten befestigt werden. Ideal für Mittelgeländer und rechtwinklige Rohrkonstruktionen Typ 20S wird typischerweise für Ecken im mittleren Bereich von Geländerkonstruktionen eingesetzt. Das vertikale Vierkantrohr bleibt dabei durchgehend, während zwei horizontale Geländerrohre über Eck miteinander verbunden werden. Darüber hinaus eignet sich der quadratische Eckverbinder für zahlreiche rechtwinklige Konstruktionen wie Schutzrahmen, Absperrungen, Maschinenschutzvorrichtungen, Gestelle oder individuelle Rohrmöbel. Passend für mehrstufige Geländerkonstruktionen Das durchlaufende Ständerrohr ermöglicht es, mehrere Verbindungsebenen an einem gemeinsamen Pfosten aufzubauen. Typ 20S kann beispielsweise im mittleren Bereich einer Geländerecke eingesetzt werden, während für den oberen Abschluss ein passendes Dreiweg-Eckstück 90° verwendet wird. Auf diese Weise lassen sich mehrreihige Geländer- und Schutzkonstruktionen aus Vierkantrohr modular und ohne Schweißarbeiten aufbauen. Verfügbare Abmessungen für Typ 20S Der Rohrverbinder Eckstück 90° Typ 20S ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 20S Typ: 20S Ausführung: Eckstück mit durchlaufendem Ständer Verbindungswinkel: 90° Rohrform: quadratisch / Vierkantrohr Rohrführung: vertikales Rohr durchgehend Seitliche Anschlüsse: 2 Rohre im 90°-Winkel zueinander Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Maschinenschutz Der 90° Eckverbinder Typ 20S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Mittelgeländer und horizontale Geländerholme Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Vierkantrohrgestelle DIY-Möbel und individuelle Rohrmöbel Durchgehende Ständer für modulare Vierkantrohr-Konstruktionen Der besondere Vorteil von Typ 20S liegt in der durchgehenden Rohrführung des vertikalen Ständers. Das Stützrohr muss an der Verbindungsstelle nicht getrennt werden und kann über mehrere Ebenen hinweg weitergeführt werden. Dadurch eignet sich der Verbinder besonders für mehrreihige Geländer, Schutzrahmen und andere Konstruktionen mit mehreren horizontalen Rohrstreben. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Kreuzstück durchgehend / Kreuzverbinder, quadratisch - Typ 22S (119F)
Rohrverbinder Typ 22S (119F) – durchgehendes Kreuzstück für Vierkantrohre Der Rohrverbinder Typ 22S (119F) ist ein durchgehendes Kreuzstück für quadratische Rohre und dient zur Herstellung rechtwinkliger Rohrverbindungen in einer Ebene. Dabei wird ein Vierkantrohr vollständig durch den Verbinder geführt, während zwei weitere Vierkantrohre im 90°-Winkel von gegenüberliegenden Seiten an das durchgehende Rohr anschließen. Typ 22S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Der Kreuzverbinder eignet sich damit für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau ebenso wie für individuelle DIY- und Möbelbauprojekte. 90° Kreuzverbindung mit durchgehendem Vierkantrohr Beim Rohrverbinder Kreuzstück Typ 22S verläuft ein Vierkantrohr ununterbrochen durch die mittlere Aufnahme. Zwei weitere Rohre werden von gegenüberliegenden Seiten im rechten Winkel angesetzt. Die beiden abgewinkelten Rohrenden treffen innerhalb des Verbinders auf das durchgehende Vierkantrohr. Dadurch entsteht eine geradlinige Kreuzverbindung in einer Ebene, die sich besonders für Konstruktionen mit einem durchgehenden Mittelrohr und seitlich beziehungsweise vertikal anschließenden Rohren eignet. Ideal für Mittelgeländer und geradlinige Konstruktionen Eine typische Anwendung des Typ 22S ist der Aufbau von Geländerkonstruktionen. Das durchgehende Vierkantrohr kann beispielsweise als Mittelgeländer oder horizontaler Holm ausgeführt werden, während die beiden gegenüberliegenden Anschlüsse mit Geländerpfosten oder weiteren Rahmenrohren verbunden werden. Die Konstruktion eignet sich darüber hinaus für Schutzrahmen, Absperrungen, Maschinenumhausungen, Gestelle oder andere Vierkantrohrsysteme, bei denen mehrere Rohre geradlinig und rechtwinklig an einem gemeinsamen Verbindungspunkt zusammentreffen. Verfügbare Abmessungen für Typ 22S Der quadratische Kreuzverbinder Typ 22S (119F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung der verwendeten Vierkantrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 22S (119F) Typ: 22S (119F) Ausführung: Kreuzstück durchgehend Verbindungswinkel: 90° Rohrform: quadratisch / Vierkantrohr Rohrführung: ein Rohr durchgehend Seitliche Anschlüsse: zwei gegenüberliegende Rohre Anordnung: alle Rohre in einer Ebene Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Maschinenschutz Der Rohrverbinder Typ 22S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Handläufe und Geländerkonstruktionen Mittelgeländer und horizontale Geländerholme Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regal- und Werkstattsysteme DIY-Möbel und individuelle Vierkantrohrmöbel Geradlinige Vierkantrohr-Konstruktionen ohne Schweißen Durch das vollständig durchlaufende Mittelrohr eignet sich Typ 22S besonders für Konstruktionen, bei denen eine möglichst geradlinige Rohrführung gewünscht ist. Die beiden zusätzlichen Rohre können rechtwinklig an derselben Stelle angebunden werden, ohne dass das durchgehende Vierkantrohr unterbrochen werden muss. Weitere passende quadratische Rohrverbinder für Vierkantrohre in verschiedenen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Ösenteil mit Einzellasche, quadratisch | 25x25 oder 40x40 - Typ 55S (199F)
Rohrverbinder Typ 55S (199F) – Ösenteil mit Einzellasche für Vierkantrohre Der Rohrverbinder Typ 55S (199F) ist ein quadratisches Ösenteil mit Einzellasche zur Befestigung von Platten, Tischplatten, Ablagen oder weiteren flächigen Bauteilen an Konstruktionen aus Vierkantrohr. Durch die einzelne Lasche mit Befestigungsöse lässt sich der Verbinder flexibel in Möbel-, Rahmen- und Gestellkonstruktionen integrieren. Typ 55S ist für Vierkantrohre mit 25 x 25 mm und 40 x 40 mm erhältlich. Damit eignet sich der Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Einzellasche zur Befestigung von Platten und Tischplatten Der Rohrverbinder Ösenteil Typ 55S verfügt über eine einzelne Lasche mit Befestigungsöse. Darüber können beispielsweise Tischplatten, Regalböden, Verkleidungen oder andere Plattenelemente mit einer Vierkantrohrkonstruktion verbunden werden. Dadurch eignet sich der Verbinder besonders für den Bau von Tischen, Regalen, Werkbänken, Präsentationsgestellen oder individuellen Rohrmöbeln. Flexible Montage mit Lasche nach oben oder unten Ein besonderer Vorteil von Typ 55S ist die flexible Einbaulage der Lasche. Wird der Rohrverbinder mit der Lasche nach oben montiert, kann eine Platte auf beziehungsweise an der Rohrkonstruktion befestigt werden. Wird die Lasche dagegen nach unten ausgerichtet, lässt sich die Platte tiefer beziehungsweise versetzt innerhalb der Konstruktion positionieren. Dadurch kann der Verbinder je nach gewünschter Optik und Aufbauhöhe unterschiedlich eingesetzt werden. Ideal für Möbel-, Regal- und Rahmenkonstruktionen Typ 55S bietet eine einfache Möglichkeit, flächige Bauteile mit einem Vierkantrohrsystem zu verbinden. Besonders im DIY-Möbelbau und bei Gerüstrohrmöbeln lässt sich damit eine modulare Konstruktion aus Rohrrahmen und Plattenelementen realisieren. Auch im gewerblichen Bereich eignet sich das Ösenteil beispielsweise für Ablagen, Arbeitsflächen, Abdeckungen, Verkleidungen oder weitere Bauteile an Maschinen- und Schutzrahmen. Verfügbare Abmessungen für Typ 55S Der Rohrverbinder Ösenteil mit Einzellasche Typ 55S (199F) ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres gewählt werden. Technische Daten des Rohrverbinders Typ 55S (199F) Typ: 55S (199F) Ausführung: Ösenteil mit Einzellasche Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Anzahl Laschen: 1 Funktion: Befestigung von Platten und weiteren Bauteilen Einbaulage: Lasche nach oben oder unten montierbar Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Möbelbau bis Maschinenschutz Der Rohrverbinder Typ 55S eignet sich für zahlreiche Konstruktionen aus Vierkantrohr, beispielsweise: Tische und Tischgestelle Regale und Ablageflächen Werkbänke und Arbeitsflächen DIY-Möbel und individuelle Vierkantrohrmöbel Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Platten flexibel an Vierkantrohr-Konstruktionen befestigen Mit Typ 55S lassen sich Platten und andere flächige Bauteile einfach an modularen Vierkantrohrsystemen befestigen. Die wahlweise nach oben oder unten ausgerichtete Einzellasche ermöglicht unterschiedliche Montagehöhen und schafft damit zusätzliche Flexibilität beim Aufbau von Möbeln, Regalen, Gestellen oder technischen Rahmenkonstruktionen. Weitere passende quadratische Rohrverbinder für Vierkantrohre in unterschiedlichen Bauformen und Abmessungen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Die Befestigungsmittel für Platten und andere Anbauteile müssen passend zum jeweiligen Material und zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Was ist ein Vierkantrohr Verbinder?
Ein Vierkantrohr Verbinder ist ein Verbindungselement für Rohre und Profile mit quadratischem Querschnitt. Die Form der Aufnahme ist auf die Außenabmessungen des Vierkantrohres abgestimmt, sodass das Profil innerhalb des Verbinders geführt und mechanisch fixiert werden kann.
Je nach Bauform lassen sich damit unterschiedliche Verbindungspunkte innerhalb einer Rohrkonstruktion herstellen. Typische Beispiele sind:
- 90°-Eckverbindungen
- T-Verbindungen
- Kreuzverbindungen
- gerade Verlängerungen
- mehrseitige Eckverbindungen
- Befestigungen für Platten und Ablagen
- Wand- und Bodenanschlüsse
Damit bilden Vierkantrohr-Verbinder ein flexibles Baukastensystem für Konstruktionen aus quadratischen Metallrohren.
Vierkantrohr verbinden ohne Schweißen
Eine der wichtigsten Eigenschaften mechanischer Vierkantrohr Verbinder ist die Möglichkeit, Konstruktionen ohne klassische Schweißverbindung aufzubauen.
Das bietet insbesondere bei modularen Konstruktionen mehrere Vorteile:
- kein Schweißgerät notwendig
- keine Schweißarbeiten am Montageort
- schnelle Montage mit üblichen Handwerkzeugen
- Verbindungen können wieder gelöst werden
- Konstruktionen lassen sich nachträglich verändern
- einzelne Rohre oder Verbinder können ausgetauscht werden
- geeignet für Prototypen und individuelle Einzelanfertigungen
Das macht die Verbinder sowohl für professionelle Anwender als auch für Heimwerker interessant, die Vierkantrohr ohne Schweißen verbinden möchten.
Vierkantrohr Verbinder 25x25 mm
Vierkantrohr Verbinder für 25x25 mm eignen sich für kompakte Rohr- und Rahmenkonstruktionen. Die kleinere Profilgröße wird beispielsweise bei Gestellen, Möbelkonstruktionen, kleineren Schutzrahmen und individuellen DIY-Projekten eingesetzt.
Für eine passgenaue Verbindung muss die ausgewählte Ausführung des Verbinders zur äußeren Profilabmessung des verwendeten Vierkantrohres passen.
Wenn Sie ein Profil mit 25x25 mm Außenmaß verwenden, wählen Sie deshalb einen entsprechend dafür ausgelegten 25x25-mm-Vierkantrohr-Verbinder.
Vierkantrohr Verbinder 40x40 mm
Für größere Rahmen und entsprechend dimensionierte Konstruktionen stehen Vierkantrohr Verbinder für 40x40 mm zur Verfügung.
Diese Profilgröße eignet sich unter anderem für:
- größere Gestelle
- Maschinen- und Schutzrahmen
- Werkstatteinrichtungen
- Geländer- und Abgrenzungskonstruktionen
- Unterkonstruktionen
- robuste Möbel- und Tischgestelle
Auch hier muss die Größe des Rohrverbinders exakt auf das Außenmaß des eingesetzten Vierkantrohres abgestimmt werden.
Welche Vierkantrohr Verbinder gibt es?
Welche Bauform benötigt wird, hängt davon ab, wie die Rohre innerhalb der Konstruktion zueinander verlaufen sollen. Für unterschiedliche Verbindungssituationen stehen verschiedene Verbinder für Vierkantrohr zur Verfügung.
Vierkantrohr Eckverbinder
Ein Vierkantrohr Eckverbinder verbindet zwei oder mehrere Profile an einem Eckpunkt. Besonders häufig werden 90°-Verbindungen benötigt, beispielsweise für Rahmen, Tischgestelle oder rechtwinklige Unterkonstruktionen.
Je nach Bauform können Eckverbinder zwei, drei oder mehrere Rohrabschnitte an einem gemeinsamen Punkt aufnehmen.
Vierkantrohr T-Verbinder
Ein T-Verbinder für Vierkantrohr wird eingesetzt, wenn ein Rohr rechtwinklig an ein weiteres Profil angeschlossen werden soll.
Bei einer typischen T-Verbindung verläuft ein Vierkantrohr gerade durch den Verbinder, während ein zweites Rohr im 90°-Winkel angeschlossen wird. Je nach Konstruktion gibt es unterschiedliche Ausführungen für durchgehende oder getrennte Rohrabschnitte.
Vierkantrohr Kreuzverbinder
Kreuzverbinder für Vierkantrohr ermöglichen die Verbindung mehrerer Profile an einem Kreuzungspunkt. Sie eignen sich beispielsweise für Zwischenstreben, Rasterkonstruktionen und komplexere Rahmen.
Je nach Bauform können Rohre durchgehend oder in einzelnen Abschnitten innerhalb des Verbinders geführt werden.
Vierkantrohr Verlängerungsverbinder
Mit einem Verlängerungsverbinder können zwei Vierkantrohre in einer geraden Linie miteinander verbunden werden. Dadurch lassen sich längere Konstruktionen aufbauen, ohne ein durchgängiges Profil in voller Länge verwenden zu müssen.
Dies kann insbesondere bei Transport, Montage oder späterer Demontage von Vorteil sein.
Vierkantrohr Verbinder mit Lasche
Verbinder mit einer oder mehreren Befestigungslaschen ermöglichen zusätzlich die Montage weiterer Bauteile an einer Vierkantrohrkonstruktion.
Je nach Ausführung können daran beispielsweise:
- Platten
- Ablagen
- Tischplatten
- Verkleidungen
- Schilder
- weitere Konstruktionselemente
befestigt werden.
Welcher Vierkantrohr Verbinder ist der richtige?
Für die Auswahl des passenden Vierkantrohr Verbinders sollten mehrere Merkmale berücksichtigt werden.
1. Außenmaß des Vierkantrohres bestimmen
Prüfen Sie zunächst die äußere Abmessung des Profils. Bei einem quadratischen Rohr wird diese beispielsweise als 25x25 oder 40x40 mm angegeben.
2. Gewünschte Verbindung festlegen
Soll eine Ecke, ein T-Abgang, eine Kreuzung oder eine gerade Verlängerung hergestellt werden? Danach richtet sich die benötigte Verbinderform.
3. Anzahl der angeschlossenen Rohre berücksichtigen
An einem einfachen T-Verbinder werden andere Rohrabschnitte zusammengeführt als an einem Dreiweg- oder Mehrwege-Eckverbinder.
4. Belastung der Konstruktion beachten
Rohrdimension, Verbinder, Befestigung und Aufbau müssen gemeinsam zur späteren Belastung passen. Insbesondere bei sicherheitsrelevanten Konstruktionen darf die Auswahl nicht allein anhand der Profilgröße erfolgen.
5. Montageart prüfen
Bei mechanischen Klemmverbindern sollte kontrolliert werden, wie die Vierkantrohre eingesetzt und fixiert werden und welche Werkzeuge für die Montage benötigt werden.
Vierkantrohr Verbinder für Metallbau und Handwerk
Im Metallbau und Handwerk ermöglichen Vierkantrohr-Verbinder einen schnellen Aufbau unterschiedlichster Rahmen- und Gestellkonstruktionen.
Gerade bei Projekten, bei denen eine dauerhafte Schweißverbindung nicht erforderlich oder unerwünscht ist, können mechanische Verbindungselemente eine flexible Alternative darstellen.
Mögliche Anwendungen sind:
- Rahmen
- Unterkonstruktionen
- Abtrennungen
- Gestelle
- Werkstatteinrichtungen
- Schutzkonstruktionen
- Sonderanfertigungen
Vierkantrohr Verbinder im Maschinen- und Anlagenbau
Auch im Maschinen- und Anlagenbau sind modulare Vierkantrohrkonstruktionen interessant. Sie können beispielsweise zum Aufbau von Maschinenschutz, Einhausungen, Montagegestellen oder Prototypen eingesetzt werden.
Ein Vorteil lösbarer Verbindungen ist die Möglichkeit, die Konstruktion später an veränderte Maschinen oder Produktionsprozesse anzupassen.
Einzelne Streben können versetzt, verlängert oder durch zusätzliche Bauteile ergänzt werden, ohne die komplette Konstruktion neu fertigen zu müssen.
Vierkantrohr Verbinder für Möbel und Gestelle
Die geradlinige Form von Vierkantrohren eignet sich besonders gut für Möbel- und Gestellkonstruktionen. In Verbindung mit passenden Rohrverbindern entstehen klare, technische Rahmenstrukturen.
Typische Projekte sind beispielsweise:
- Tischgestelle
- Regale
- Werkbänke
- Ablagen
- Verkaufs- und Präsentationsgestelle
- Garderoben
- Rahmen für Platten und Verkleidungen
Verbinder mit integrierten Laschen können zusätzlich die Befestigung von Tischplatten, Ablagen oder anderen Flächenelementen erleichtern.
Vierkantrohr Verbinder für Heimwerker und DIY
Auch für anspruchsvolle Heimwerker sind Vierkantrohr Verbinder interessant. Da viele Konstruktionen ohne Schweißarbeiten aufgebaut werden können, reicht für die Montage häufig eine vergleichsweise einfache Werkzeugausstattung aus.
Dadurch eignen sich die Verbindungselemente unter anderem für individuelle:
- Werkstattprojekte
- Möbel
- Regale
- Tische
- Pflanz- und Rankgestelle
- Rahmen
- Aufbewahrungssysteme
- Gartenkonstruktionen
Vierkantrohr Verbinder für Geländer und Schutzkonstruktionen
Quadratische Rohrprofile können auch für Geländer, Schutzrahmen, Abgrenzungen und ähnliche Konstruktionen verwendet werden. Mit den passenden Verbindern lassen sich Pfosten, horizontale Streben und weitere Rohrabschnitte miteinander kombinieren.
Wichtig: Bei Geländern, Absturzsicherungen, Maschinenschutz, Schutzbarrieren oder anderen sicherheitsrelevanten Konstruktionen müssen die gesamte Konstruktion und alle verwendeten Komponenten für die auftretenden Belastungen und die jeweils geltenden technischen Anforderungen ausgelegt sein.
Vierkantrohr Verbinder und passendes Quadratrohr kombinieren
Für eine saubere Montage müssen Rohr und Verbinder zusammenpassen. Passende Profile für Ihre Konstruktion finden Sie in unserer Kategorie Quadratrohr und Vierkantrohr.
Dort stehen aktuell unter anderem Vierkantrohre in 25x25 und 40x40 mm zur Verfügung – passend zu den wichtigen Abmessungen der Vierkantrohr-Verbinder.
Dadurch können Rohr und Verbindungstechnik gezielt als zusammengehöriges System ausgewählt werden.
Vierkantrohr oder Rundrohr verbinden?
Vierkantrohr-Verbinder sind speziell für quadratische Profile vorgesehen. Für Rohre mit rundem Querschnitt werden dagegen entsprechend geformte Rundrohr-Verbinder benötigt.
| Merkmal | Vierkantrohr Verbinder | Rundrohr Verbinder |
|---|---|---|
| Profilform | quadratisch | rund |
| Typische Größen | z. B. 25x25 und 40x40 mm | nach Rohr-Außendurchmesser |
| Ausrichtung | definierte Kanten | rotationssymmetrisch |
| Typische Anwendung | Rahmen, Gestelle, Möbel, Unterkonstruktionen | Geländer, Handläufe, Rohrrahmen, Absperrungen |
Wenn Sie mit Rundrohren arbeiten, finden Sie passende Profile unter Rundrohr sowie die dazugehörigen Rohrverbinder für Rundrohr.
Vierkantrohr Verbinder montieren
Die genaue Montage hängt vom jeweiligen Verbindungselement ab. Bei typischen mechanischen Vierkantrohr-Verbindern erfolgt der Aufbau jedoch nach einem einfachen Prinzip.
Vierkantrohr vorbereiten
Die Rohrenden sollten möglichst gerade und sauber zugeschnitten sein. Grate und scharfe Schnittkanten sollten vor der Montage entfernt werden.
Rohr in den Verbinder einsetzen
Das Vierkantrohr wird bis zur vorgesehenen Position in die Aufnahme des Verbinders eingeschoben.
Konstruktion ausrichten
Vor dem endgültigen Festziehen sollten Winkel und Position der einzelnen Profile kontrolliert werden.
Verbinder fixieren
Anschließend werden die vorhandenen Schrauben beziehungsweise Klemmstellen entsprechend der Produktvorgaben angezogen.
Verbindung kontrollieren
Nach der Montage sollte überprüft werden, ob alle Rohre korrekt sitzen und die Verbindung ausreichend fixiert ist.
Vierkantrohr zuschneiden und für Verbinder vorbereiten
Für eine präzise Konstruktion sollten die Rohrenden möglichst rechtwinklig zugeschnitten werden. Geeignete Metallband- oder Kappsägen können je nach Rohrmaterial und Ausführung einen sauberen Schnitt ermöglichen.
Nach dem Zuschnitt sollten:
- Grate entfernt,
- Schnittkanten geglättet,
- Späne entfernt und
- die Außenflächen im Bereich des Verbinders gereinigt werden.
Eine saubere Vorbereitung erleichtert das Einschieben in den Vierkantrohr-Verbinder und die exakte Ausrichtung der Konstruktion.
Vierkantrohr Verbinder kaufen – worauf sollten Sie achten?
Wenn Sie einen Vierkantrohr Verbinder kaufen, sollte die Auswahl anhand der gesamten Konstruktion erfolgen.
Prüfen Sie insbesondere:
- Profilgröße: beispielsweise 25x25 oder 40x40 mm
- Verbinderform: Ecke, T-Stück, Kreuzstück, Verlängerung oder Befestigung
- Anzahl der Rohranschlüsse
- Material und Oberfläche
- Montageprinzip
- Belastung und Einsatzbereich
So erhalten Sie nicht nur einen geometrisch passenden Verbinder, sondern eine Verbindungslösung, die zum Aufbau Ihres Projektes passt.
Vierkantrohr Verbinder kaufen beim Spezialisten für Rohrverbindungen
Bei Schellen-Shop finden Sie Vierkantrohr Verbinder für 25x25 und 40x40 mm in unterschiedlichen Bauformen. Damit lassen sich Rahmen, Gestelle, Möbel, Schutzkonstruktionen und zahlreiche weitere Rohrsysteme flexibel aufbauen.
Unser Angebot richtet sich an Metallbauer, Handwerksbetriebe, Maschinen- und Anlagenbauer, Möbel- und Gestellbauer sowie Heimwerker und DIY-Anwender. Auch kleine Mengen können bedarfsgerecht bestellt werden.
Passende Vierkant- und Quadratrohre finden Sie ebenfalls direkt im Schellen-Shop. Dadurch können Sie Profil und Verbindungstechnik aufeinander abstimmen und Ihr Rohrsystem aus passenden Komponenten zusammenstellen.
Häufige Fragen zu Vierkantrohr Verbindern
Was ist ein Vierkantrohr Verbinder?
Ein Vierkantrohr Verbinder ist ein mechanisches Verbindungselement für Rohre mit quadratischem Querschnitt. Je nach Bauform können Vierkantrohre damit beispielsweise rechtwinklig, als T-Verbindung, über Kreuz oder in einer geraden Linie miteinander verbunden werden.
Welche Vierkantrohr Verbinder gibt es?
Typische Varianten sind Eckverbinder, T-Verbinder, Kreuzverbinder, Verlängerungsverbinder und Verbinder mit Befestigungslaschen. Zusätzlich gibt es mehrseitige Verbindungselemente für komplexere Rahmenkonstruktionen.
Gibt es Vierkantrohr Verbinder für 25x25 mm?
Ja. Für Vierkantrohre mit einem Außenmaß von 25x25 mm stehen verschiedene Verbinderformen zur Verfügung. Die gewählte Ausführung muss zur tatsächlichen Außenabmessung des Rohres passen.
Gibt es Vierkantrohr Verbinder für 40x40 mm?
Ja. Auch für 40x40-mm-Vierkantrohre sind unterschiedliche Eck-, T-, Kreuz- und weitere Verbindungselemente erhältlich.
Kann man Vierkantrohr ohne Schweißen verbinden?
Ja. Mit mechanischen Vierkantrohr-Verbindern können viele Rohrkonstruktionen ohne klassische Schweißverbindung aufgebaut werden. Die Profile werden in den Verbinder eingesetzt und entsprechend der jeweiligen Bauform mechanisch fixiert.
Was ist der Unterschied zwischen Vierkantrohr und Quadratrohr?
Die Begriffe Vierkantrohr und Quadratrohr werden bei Rohren mit vier gleich langen Außenseiten häufig synonym verwendet. Entsprechend werden Vierkantrohr Verbinder teilweise auch als Quadratrohr Verbinder bezeichnet.
Welche Größe muss ein Vierkantrohr Verbinder haben?
Die Verbindergröße muss zum Außenmaß des Vierkantrohres passen. Für ein Profil mit 40x40 mm Außenmaß wird beispielsweise eine entsprechend für 40x40 mm ausgelegte Verbindergröße benötigt.
Kann man Vierkantrohr Verbinder wieder lösen?
Mechanisch verschraubte beziehungsweise geklemmte Verbinder sind grundsätzlich für lösbare Verbindungen geeignet. Dadurch können Konstruktionen je nach System später verändert oder demontiert werden.
Welche Vierkantrohr Verbinder eignen sich für eine 90°-Verbindung?
Für 90°-Verbindungen stehen je nach Aufbau unter anderem Eckverbinder und T-Verbinder zur Verfügung. Welche Variante benötigt wird, hängt davon ab, wie viele Rohre am Verbindungspunkt zusammenlaufen.
Kann ich Vierkantrohr Verbinder für Geländer verwenden?
Das hängt vom konkreten Produkt und der Konstruktion ab. Bei Geländern und anderen sicherheitsrelevanten Anwendungen müssen Rohr, Verbinder, Befestigung und Gesamtkonstruktion für die vorgesehenen Belastungen und die geltenden technischen Anforderungen ausgelegt sein.
