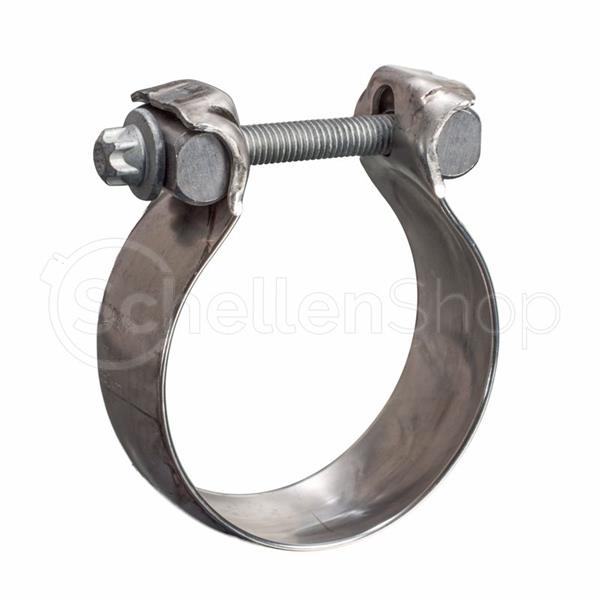

Kugelzonenschelle SEC – Auspuffschelle für Kugelflansche – Ø 50 mm (SEC 50) | 32 mm breit - ABVERKAUF

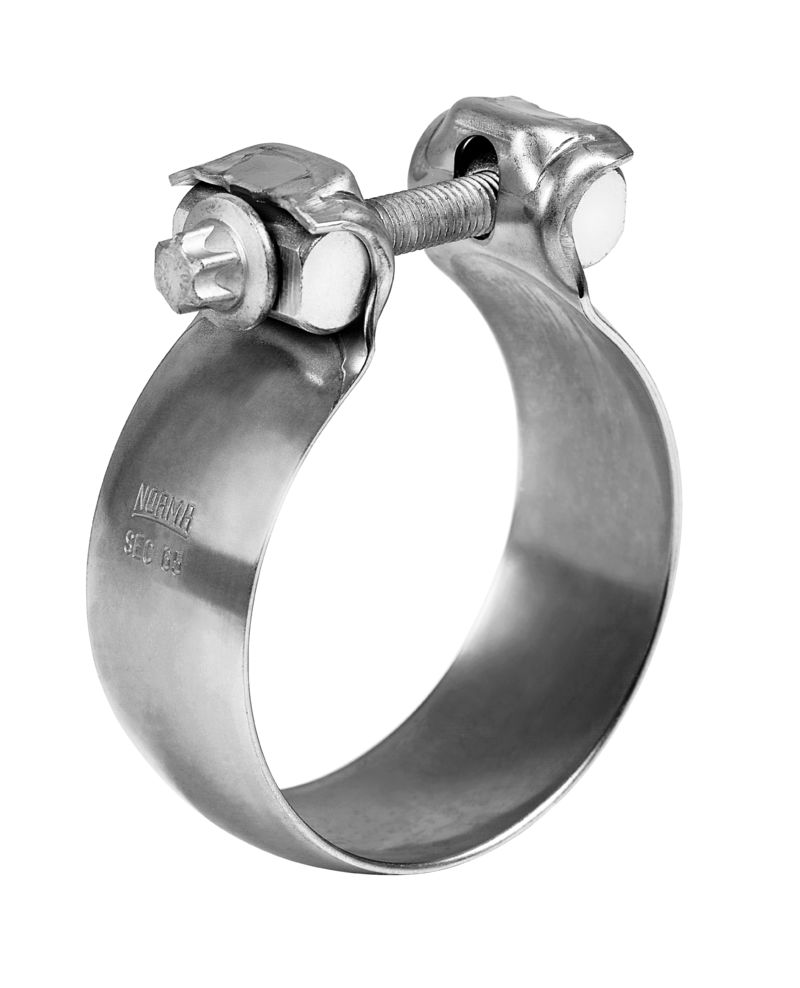

NORMA Kugelzonenschelle SEC für Kugelflanschverbindungen am Auspuff

Die NORMA NORMACONNECT® SEC Kugelzonenschelle verbindet passende Kugelflansche im mittleren und hinteren Bereich einer Abgasanlage. Ihre Bauform ermöglicht es, Abgasrohre und Schalldämpfer während der Montage gegeneinander auszurichten. So lässt sich die Einbaulage anpassen, bevor die Verbindung endgültig festgezogen wird.

Die Abgasrohrschelle ist für hohe Spannkräfte und starke Temperaturschwankungen ausgelegt. Eine geringe Leckagerate und die einfache Montage und Demontage machen sie zur geeigneten Verbindungslösung für die Reparatur und den Austausch von Auspuffkomponenten mit passender Flanschgeometrie.

Vorteile der Kugelzonenschelle SEC

• Winkelausgleich bei der Montage: Unterstützt die Ausrichtung der verbundenen Abgaskomponenten.
• Schwenkbare Abgastöpfe: Erleichtert das Positionieren von Schalldämpfern vor dem endgültigen Festziehen.
• Hohe mechanische Belastbarkeit: Überträgt höhere Torsionsmomente als herkömmliche Kugelflanschverbindungen.
• Geringe Leckagerate: Für Verbindungen im mittleren und hinteren Abgasbereich.
• Montagefreundliche Konstruktion: Schraubverschluss mit Außen-Torx für die Montage und Demontage.
• Geringes Gewicht: Leichte Bauweise für den Einsatz an Abgasanlagen.

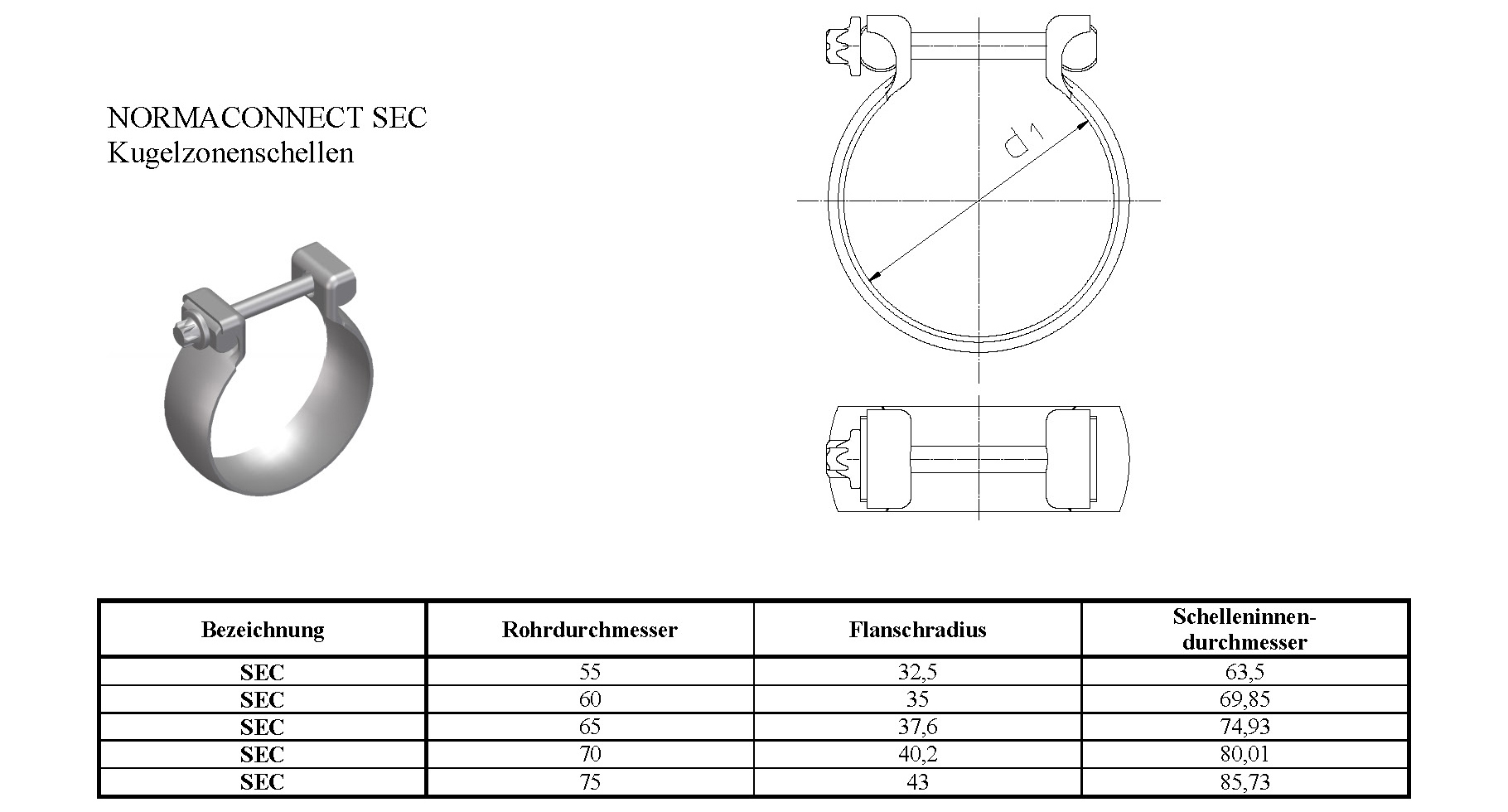

Technische Daten

Passende Größe auswählen

Die Kugelzonenschelle SEC ist in einzelnen Größen von 50 bis 76 mm erhältlich. Diese Angaben beschreiben unterschiedliche Varianten und keinen durchgehend verstellbaren Spannbereich. Wählen Sie die Ausführung passend zur vorhandenen Kugelflanschverbindung.

Prüfen Sie vor der Bestellung die Größe und Flanschgeometrie der Verbindung sowie gegebenenfalls die OE-Nummer des bisherigen Bauteils. Ein passender Rohrdurchmesser allein reicht für die Auswahl nicht aus: Die Schelle ist für Kugelflanschverbindungen ausgelegt und nicht als universeller Verbinder für beliebige glatte Rohrenden vorgesehen.

Montage und Anzugsdrehmoment

Richten Sie die zusammengehörigen Abgaskomponenten vor dem endgültigen Festziehen aus. Die Kugelflanschverbindung ermöglicht dabei, den Abgastopf während der Montage zu schwenken und seine Einbaulage anzupassen.

Ziehen Sie die Schraube mit einem geeigneten Außen-Torx-Werkzeug und einem Drehmomentschlüssel auf 35 ± 2 Nm an. Beachten Sie zusätzlich die Montagevorgaben des Fahrzeug- oder Anlagenherstellers.

OE- und Vergleichsnummern nach Größe

Die folgenden Nummern unterstützen die Identifikation der passenden Ausführung. Sie ersetzen nicht die Prüfung der konkreten Einbausituation. Vergleichen Sie die vollständige Teilenummer, die Größe und die Flanschgeometrie mit dem vorhandenen Bauteil.

Für die Größen 50 und 76 mm sind in dieser Übersicht keine OE-Vergleichsnummern hinterlegt.

Häufige Fragen zur Kugelzonenschelle SEC

Passt die Kugelzonenschelle SEC auf jedes Auspuffrohr?

Nein. Die SEC ist für passende Kugelflanschverbindungen im mittleren und hinteren Abgasbereich ausgelegt. Prüfen Sie die Größe und Flanschgeometrie der Verbindung sowie gegebenenfalls die OE-Nummer des vorhandenen Bauteils.

Mit welchem Drehmoment wird die Kugelzonenschelle SEC angezogen?

Das Anzugsdrehmoment beträgt 35 ± 2 Nm. Die Schraube besitzt einen Außen-Torx-Antrieb. Beachten Sie zusätzlich die Montagevorgaben des Fahrzeug- oder Anlagenherstellers.

Ist eine Kugelzonenschelle SEC von 50 bis 76 mm verstellbar?

Nein. Die Größen 50, 55, 60, 65, 70, 75 und 76 mm sind einzelne Ausführungen. Wählen Sie die passende Variante für die vorhandene Kugelflanschverbindung.

Sie benötigen Unterstützung bei der Auswahl? Unser Team berät Sie Montag bis Freitag von 08:00 bis 16:00 Uhr unter +49 3606 551018.
