Rohrschellen DIN 3016 / RSGU Schellen
Rohrschellen nach DIN 3016 dienen zur kompakten Befestigung von Rohren, Schläuchen, Kabeln und Leitungen. Je nach Ausführung stehen Schellen mit Gummieinlage sowie ungepolsterte Varianten in unterschiedlichen Formen, Bandbreiten, Materialien und Befestigungsarten zur Verfügung.
Im Schellen-Shop finden Sie DIN-3016-Schellen für Maschinen- und Anlagenbau, Fahrzeug- und Nutzfahrzeugbau, Gerätebau, Kabelbaumfertigung sowie industrielle Montage und Instandhaltung. Weitere Bauformen und Befestigungssysteme finden Sie in unserer Übersicht für Rohrschellen und Rohrbefestigungen.
RSGU 2. Rohrschelle mit Gummi, Bandbreite 20 mm, DIN 3016 Form F1
Rohrschelle mit Gummi in Bandbreite 20 mm Die Rohrschelle mit Gummi in Bandbreite 20 mm RSGU Form F1 nach DIN 3016 hat zwei Befestigungspunkte und eine EPDM-Gummieinlage. Die Rohrschelle mit Gummi in Bandbreite 20 mm ist zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU 2. hat eine Bandbreite von 20 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der wählbare Durchmesserbereich der Rohrschelle mit Gummi in Bandbreite 20 mm liegt zwischen 10 mm und 187 mm.
RSGU 1. Form D1 mit Gummi, Bandbreite 25 mm
RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite Diese RSGU Rohrschelle nach DIN 3016-1 mit 25 mm Bandbreite und Gummieinlage (EPDM) eignet sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU Rohrschelle ist für Durchmesser von 8 mm bis 211 mm geeignet.
RSGU 1. Form D1 mit Gummi, Bandbreite 12 mm
Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm Diese Rohrschelle RSGU nach DIN 3016 in Bandbreite 12 mm mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.
RSGU 1. Form D1 mit Gummi, Bandbreite 15 mm
Rohrschelle RSGU 1. Form nach DIN 3016 Diese Rohrschelle RSGU 1. Form nach DIN 3016 mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.
RSGU 1. Form D1 mit Gummi, Bandbreite 20 mm
Rohrschelle RSGU Form D1 nach DIN 3016 Diese Rohrschelle RSGU Form D1 nach DIN 3016 mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen.
RSGU 1. Form D1 mit Gummi, Bandbreite 9 mm
Rohrschelle RSGU Form D1 nach DIN 3016-1 Diese Rohrschelle RSGU Form D1 nach DIN 3016-1 mit Gummieinlage (Werkstoff der Einlage: EPDM) eignen sich zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Der Durchmesser der Rohrschelle RSGU Form D1 nach DIN 3016-1 kann zwischen 5 mm und 86 mm gewählt werden.

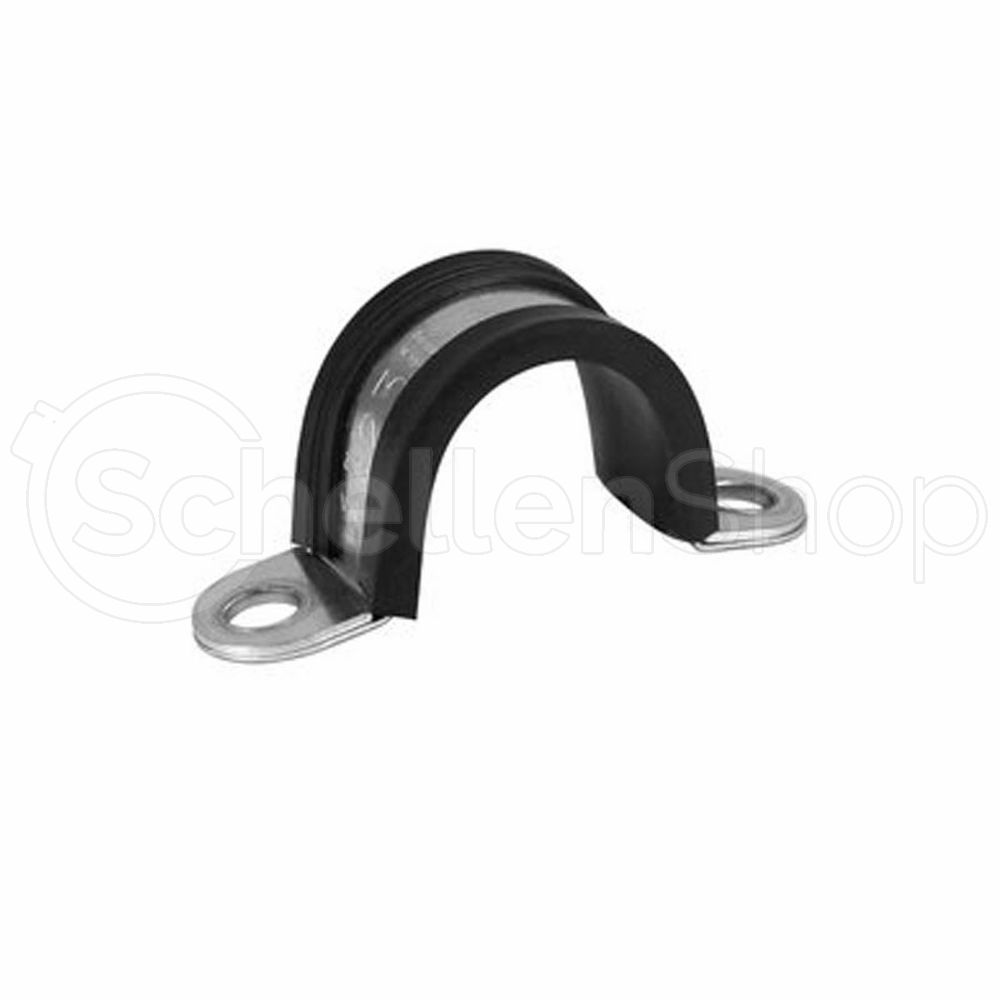

RSGU 2. mit Gummi, Rohrschelle Bandbreite 15 mm, DIN 3016 Form F1
Rohrschelle mit Bandbreite 15 mm nach DIN 3016 Die Rohrschelle mit Bandbreite 15 mm nach DIN 3016 hat zwei Befestigungspunkte und eine EPDM-Gummieinlage zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die Rohrschelle hat eine Bandbreite von 15 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der Durchmesser der Rohrschelle mit Bandbreite 15 mm nach DIN 3016 ist von 6 mm bis 187 mm auswählbar.

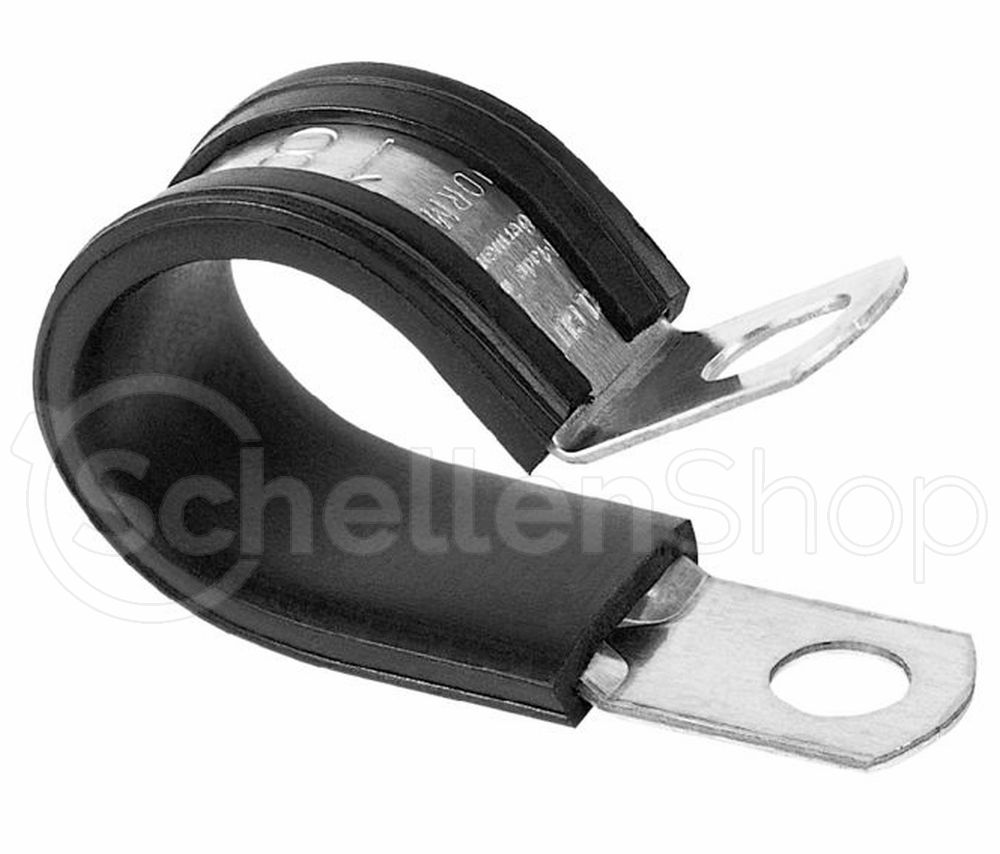

Rohrschelle RLGU mit Gummi, Bandbreite 12 mm, Stahl verzinkt
Rohrschelle RLGU Die NORMAFIX® Rohrschelle RLGU ist direkt vom Schellentyp RSGU 1 abgeleitet, hat jedoch keine Stützscheiben und lässt sich zweckmäßig überall dort einsetzen, wo die Rohrhalterungsschellen nur geringfügigen mechanischen Belastungen ausgesetzt sind, z. B. Kabelbefestigung. Die Rohrschelle RLGU stellt eine günstigere Alternative zur RSGU nach DIN 3016 dar. Der Durchmesser für die Rohrschelle RLGU ist von 5 mm bis 28 mm wählbar.

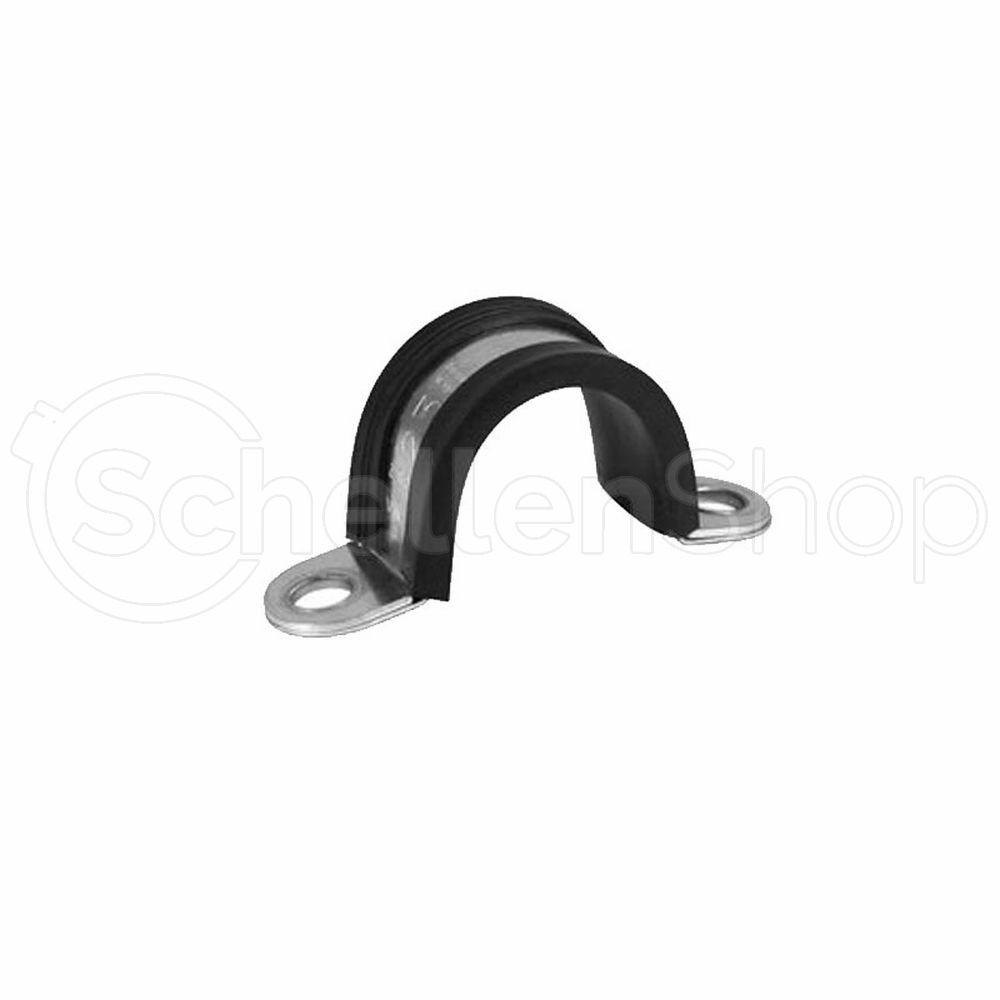

RSGU 2. mit Gummi, Bandbreite 12 mm, Rohrschelle DIN 3016 Form F1
Rohrschelle nach DIN 3016 Die Rohrschelle nach DIN 3016 RSGU Form F1 mit zwei Befestigungspunkten und EPDM-Gummieinlage zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die Rohrschelle nach DIN 3016 hat eine Bandbreite von 12 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der Durchmesserbereich der Rohrschelle nach DIN 3016 liegt zwischen 5 mm und 34 mm und ist wählbar.

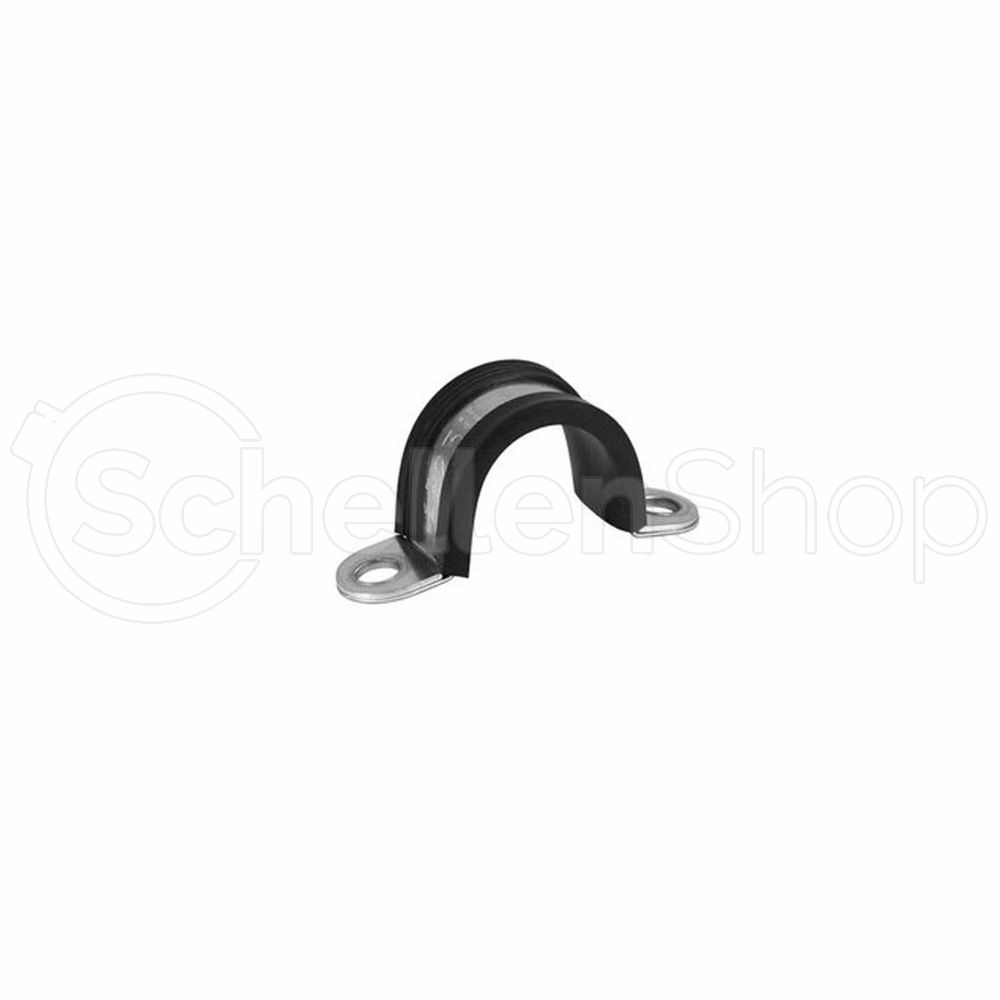

RSGU 2. mit Gummi, Bandbreite 9 mm, DIN 3016 Form F1
Rohrschelle RSGU mit 9 mm Bandbreite Die Rohrschellen RSGU Form F1 nach DIN 3016 mit zwei Befestigungspunkten und EPDM-Gummieinlage zur Befestigung von Rohren, Kabeln, Kabelbäumen, Kabelschutzrohren, Schläuchen und sonstigen Leitungen. Die RSGU 2. hat eine Bandbreite von 9 mm und ist erhältlich in den Werkstoffen Stahl verzinkt und Edelstahl V4A (W5). Der Durchmesser für die Rohrschelle RSGU mit 9 mm Bandbreite kann zwischen 4 mm und 18 mm ausgewählt werden.
Kunststoff-Befestigungsschelle HP aus Polyamid, schraubbar
Kunststoff-Befestigungsschelle HP aus Polyamid von HellermannTyton Die Kunststoffschelle ist eine schraubbare Befestigungsschelle aus hochwertigem Polyamid (PA66), die sich durch ihre gute Temperaturbeständigkeit und hohe Belastbarkeit auszeichnet. Sie ist halogenfrei und eignet sich ideal zur Zugentlastung sowie zur Befestigung von Kabeln oder Rohren. Aufgrund ihres geringen Gewichts und ihrer hohen Zuverlässigkeit findet sie beispielsweise im Flugzeugbau Anwendung. Technische Daten Ø 12,5 mm: Breite: 10mm, Befestigungsloch: 4,2mmØ 31,5 mm: Breite: 12mm, Befestigungsloch: 5,2mmMaterial: Polyamid 6.6 (PA66) Farbe: Natur Befestigungsart: Schraubbar Halogenfrei: Ja Besondere Merkmale Gute Temperaturbeständigkeit Hohe mechanische Belastbarkeit Geringes Gewicht Einfache Montage durch Schraubbefestigung Anwendungsbereiche Zugentlastung von Kabeln Befestigung von Kabeln und Rohren Einsatz in Bereichen mit hohen Anforderungen an Gewicht und Zuverlässigkeit, z. B. im Flugzeugbau
Rohrschellen nach DIN 3016 für Rohre, Schläuche und Leitungen
DIN-3016-Rohrschellen werden überall dort eingesetzt, wo zylindrische Bauteile platzsparend an einer Konstruktion befestigt oder geführt werden sollen. Die Schelle umschließt das Rohr, den Schlauch oder die Leitung und wird über eine oder zwei Befestigungslaschen montiert.
Bei der Auswahl spielen insbesondere Außendurchmesser, Schellenform, Bandbreite, Werkstoff, Befestigungsloch und die Frage eine Rolle, ob eine elastische Gummieinlage benötigt wird.
RSGU Schellen mit Gummieinlage
RSGU Schellen sind Halterungsschellen mit elastischer Einlage. Sie werden häufig zur Befestigung von Rohren, Schläuchen, Kabeln, Kabelbäumen und Schutzrohren eingesetzt.
Die Gummieinlage liegt zwischen Schellenband und befestigtem Bauteil. Je nach Anwendung kann sie den direkten Metallkontakt reduzieren, die Oberfläche der Leitung schützen und zur Entkopplung beitragen.
Im Schellen-Shop finden Sie unterschiedliche RSGU-Bauformen und Größen für verschiedene Einbausituationen. Passende Produkte des Herstellers NORMA finden Sie außerdem unter NORMAFIX.
RS Rohrschellen ohne Gummierung
RS Rohrschellen besitzen keine zusätzliche Gummieinlage und eignen sich für Anwendungen, bei denen eine direkte metallische Befestigung vorgesehen ist.
Auch hier stehen unterschiedliche Formen und Größen zur Verfügung. Welche Ausführung geeignet ist, hängt von Rohrdurchmesser, Befestigungspunkt, mechanischer Belastung und Umgebungsbedingungen ab.
RSGU oder RS – welche DIN-3016-Schelle ist die richtige?
Die wichtigste Entscheidung besteht häufig darin, ob eine Rohrschelle mit oder ohne Gummieinlage benötigt wird.
- RSGU: mit elastischer Einlage für Rohre, Schläuche, Kabel und Leitungen.
- RS: ohne Gummierung für direkte und kompakte Metallbefestigungen.
Zusätzlich müssen Schellenform, Bandbreite, Außendurchmesser und Befestigungsloch zur jeweiligen Konstruktion passen.
RSGU 0, 1 und 2 – verschiedene Bauformen
Die RSGU-Schellen sind je nach Bauform unterschiedlichen Reihen und Formen zugeordnet. Dazu gehören beispielsweise:
- RSGU 0: beispielsweise Formen E1 und E2.
- RSGU 1: beispielsweise Formen D1 und D2.
- RSGU 2: beispielsweise Formen F1 und F2.
Die Formen unterscheiden sich unter anderem hinsichtlich Befestigungsgeometrie und Ausführung. Für den Austausch einer vorhandenen Schelle sollten neben dem Rohr- oder Leitungsdurchmesser daher auch Form und Lochbild geprüft werden.
RS 0, 1 und 2 – Rohrschellen ohne Einlage
Auch die ungepolsterten RS-Schellen sind in unterschiedlichen Reihen und Formen verfügbar:
- RS 0: beispielsweise Formen B1 und B2.
- RS 1: beispielsweise Formen A1 und A2.
- RS 2: beispielsweise Formen C1 und C2.
Diese Einteilung erleichtert die Auswahl einer konstruktiv passenden DIN-3016-Schelle für bestehende und neue Befestigungslösungen.
Gummierte Rohrschellen mit EPDM-Einlage
Gummierte Rohrschellen werden besonders dann eingesetzt, wenn zwischen Schelle und Leitung eine elastische Zwischenlage gewünscht ist. Bei vielen RSGU-Ausführungen kommt dafür EPDM zum Einsatz.
Die Einlage kann je nach Anwendung helfen, direkten Metallkontakt zu vermeiden und die befestigte Leitung gegenüber der Schelle zu schützen. Die konkrete Eignung hinsichtlich Temperatur, Medium und Umgebungsbedingungen sollte jedoch immer anhand der technischen Daten des jeweiligen Produkts geprüft werden.
DIN-3016-Schellen aus Stahl verzinkt oder Edelstahl
Rohrschellen nach DIN 3016 sind in unterschiedlichen Werkstoffen und Oberflächen verfügbar. Häufig eingesetzt werden Ausführungen aus verzinktem Stahl sowie Edelstahl.
Verzinkter Stahl eignet sich für zahlreiche industrielle und handwerkliche Anwendungen. Edelstahl kann bei höheren Anforderungen an Korrosionsbeständigkeit oder Umgebungseinflüsse sinnvoll sein.
Welche Variante geeignet ist, hängt von Einsatzort, Feuchtigkeit, Temperatur und den technischen Anforderungen der jeweiligen Anwendung ab.
Durchmesser, Bandbreite und Befestigungsloch richtig auswählen
Bei einer DIN-3016-Rohrschelle müssen mehrere Maße gleichzeitig berücksichtigt werden:
- Außendurchmesser: passend zum Rohr, Schlauch oder Kabel.
- Bandbreite: abhängig von Schellenreihe und mechanischer Anforderung.
- Form: beispielsweise D1, D2, E1, E2, F1 oder F2.
- Befestigungsloch: passend zur vorgesehenen Schraub- oder Montageverbindung.
- Material: beispielsweise verzinkter Stahl oder Edelstahl.
- Gummieinlage: je nach Anwendung mit oder ohne elastische Zwischenlage.
Bei Ersatzbeschaffungen empfiehlt es sich, die vorhandene Schelle vollständig zu vermessen und Form sowie Material zu vergleichen.
DIN-3016-Rohrschellen für Maschinenbau und Fahrzeugbau
Rohrschellen nach DIN 3016 kommen in zahlreichen technischen Bereichen zum Einsatz. Typische Anwendungen finden sich im Maschinen- und Anlagenbau, Fahrzeug- und Nutzfahrzeugbau, Gerätebau sowie bei der Befestigung von Leitungen, Kabeln und Schläuchen.
Für Hydraulikrohre und modular aufgebaute Leitungssysteme können alternativ STAUFF Hydraulikschellen eingesetzt werden.
Für robuste klassische Rohrbefestigungen stehen außerdem Rohrschellen aus Flachstahl zur Verfügung.
DIN-3016-Schellen für Kabel und Kabelbäume
RSGU- und RS-Schellen eignen sich je nach Ausführung nicht nur zur Rohrbefestigung. Sie werden auch zur Führung und Fixierung von Kabeln, Kabelbäumen und Schutzrohren eingesetzt, beispielsweise im Fahrzeug-, Maschinen- und Gerätebau.
Weitere Lösungen für diesen Anwendungsbereich finden Sie unter Kabelschellen.
Rohrschellen DIN 3016 kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie Rohrschellen nach DIN 3016, RSGU Schellen und RS Schellen in unterschiedlichen Formen, Größen, Bandbreiten und Materialien.
Auch kleine Stückzahlen sind erhältlich. Bei Fragen zu Form, Durchmesser, Material oder Gummieinlage unterstützen wir Sie gerne bei der Auswahl der passenden DIN-3016-Schelle.
FAQ zu Rohrschellen DIN 3016
Was ist eine Rohrschelle nach DIN 3016?
Eine Rohrschelle nach DIN 3016 ist eine kompakte Halterungsschelle zur Befestigung von Rohren, Schläuchen, Kabeln oder Leitungen. Je nach Bauform ist sie mit oder ohne Gummieinlage erhältlich.
Was bedeutet RSGU?
RSGU bezeichnet gummierte Halterungsschellen, die beispielsweise für Rohre, Schläuche, Kabel und Kabelbäume eingesetzt werden.
Was ist der Unterschied zwischen RSGU und RS?
RSGU-Schellen besitzen eine elastische Gummieinlage. RS-Schellen werden ohne diese Einlage ausgeführt und ermöglichen eine direkte metallische Befestigung.
Welche Formen gibt es bei DIN-3016-Schellen?
Je nach Reihe und Ausführung kommen unterschiedliche Formen wie A1, A2, B1, B2, C1, C2, D1, D2, E1, E2, F1 oder F2 zum Einsatz.
Wie finde ich die richtige DIN-3016-Schelle?
Entscheidend sind der Außendurchmesser des zu befestigenden Bauteils, Schellenform, Bandbreite, Befestigungsloch, Material und die Frage, ob eine Gummieinlage benötigt wird.
Wofür werden gummierte Rohrschellen eingesetzt?
Gummierte Rohrschellen werden eingesetzt, wenn zwischen Schellenband und Leitung eine elastische Zwischenlage sinnvoll ist. Sie kommen beispielsweise bei Rohren, Schläuchen, Kabeln und Kabelbäumen zum Einsatz.
Gibt es DIN-3016-Schellen aus Edelstahl?
Ja. Je nach Ausführung sind DIN-3016-Schellen auch aus Edelstahl erhältlich und können bei höheren Anforderungen an Korrosionsbeständigkeit eingesetzt werden.
