Flanschstutzen DIN 32676, Reihe B, Kurz, AISI 316L (1.4404)

Schellen-Shop

7,29 €*

Preise exkl. MwSt. zzgl. Versandkosten

1 Bewertung

Lieferzeit: ca. 7 Werktage.

passender Rohraußendurchmesser (mm)

Stück

Artikelnummer: 1000000304480

Herstellernummer: 413040

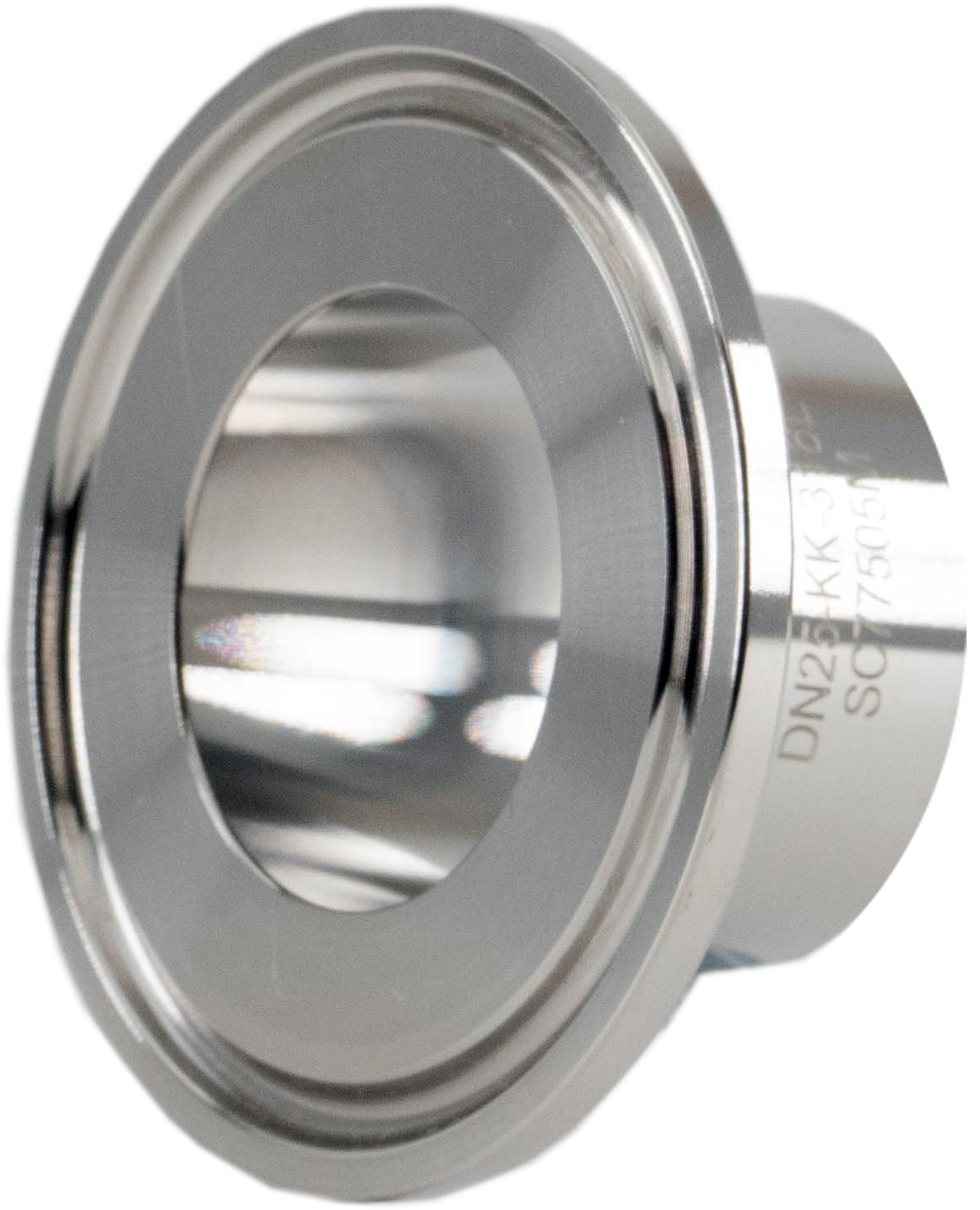

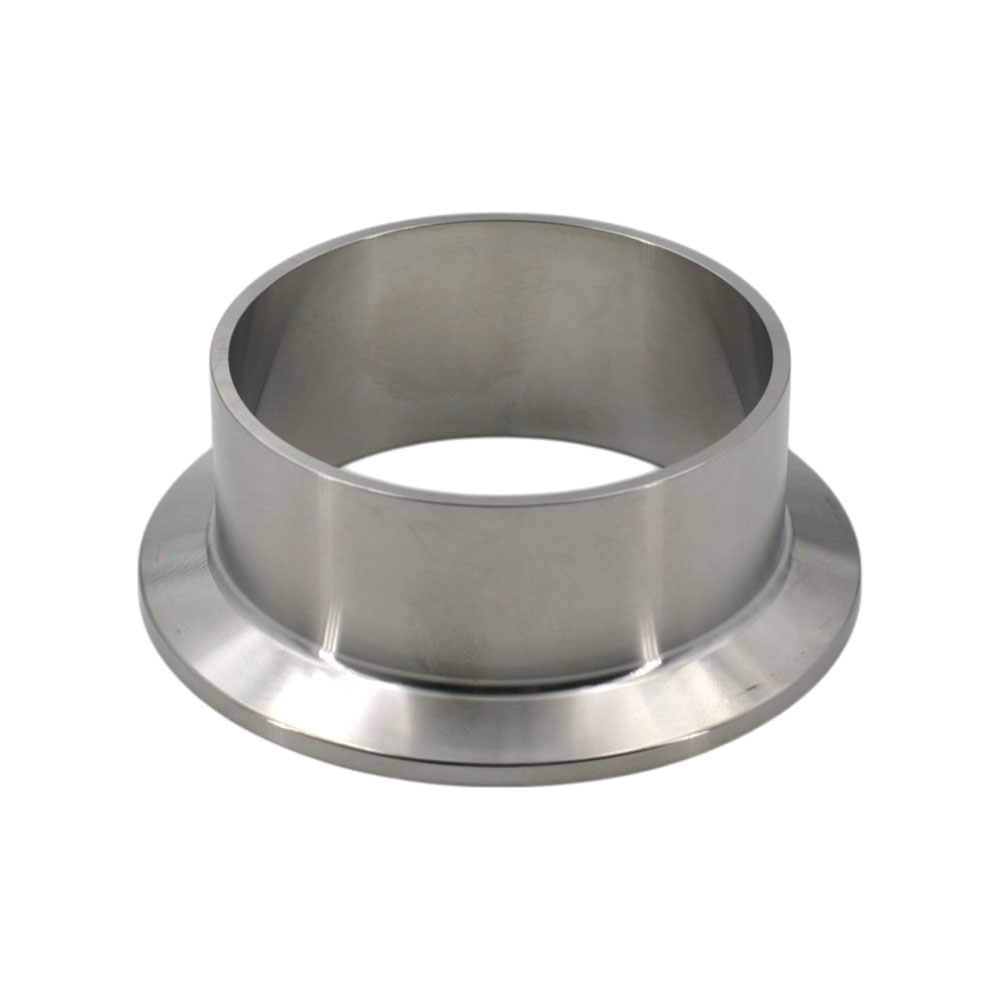

Flanschstutzen DIN 32676, Reihe B, kurz (KK), AISI 316L (1.4404)

Der Flanschstutzen nach DIN 32676, Reihe B, Ausführung kurz (KK) ist ein hochwertiges Verbindungselement für Rohrleitungssysteme, gefertigt aus AISI 316L Edelstahl (1.4404). Diese Komponente zeichnet sich durch ihre hervorragende Korrosionsbeständigkeit und hygienische Oberflächenbeschaffenheit aus, wodurch sie ideal für Anwendungen in der Lebensmittel-, Pharma- und Chemieindustrie geeignet ist.

Produktmerkmale:

Material: Hochwertiger Edelstahl AISI 316L (1.4404) für exzellente Korrosionsbeständigkeit.
Norm: Entspricht der DIN 32676, Reihe B, Ausführung Kurz (KK), für standardisierte Klemmverbindungen.
Oberflächenqualität: Hygieneklasse H2, gewährleistet optimale Hygiene und einfache Reinigung.
Verfügbare Größen: Nennweiten von DN 10,2 (NW 06) bis DN 323,9 (NW 300), passend für diverse Rohrdurchmesser.

Vorteile:

Einfache Montage: Das Kurzdesign (KK) ermöglicht eine platzsparende und unkomplizierte Installation.
Hohe Kompatibilität: Standardisierte Maße gewährleisten die Kompatibilität mit anderen Komponenten gemäß DIN 32676.
Langlebigkeit: Der verwendete Edelstahl bietet eine lange Lebensdauer selbst unter anspruchsvollen Bedingungen.

Anwendungsbereiche:

Lebensmittelindustrie
Pharmazeutische Industrie
Chemische Industrie
Getränkeindustrie
Biotechnologie

Der Flanschstutzen DIN 32676, Reihe B, kurz (KK), AISI 316L (1.4404) ist die ideale Wahl für hygienische und korrosionsbeständige Rohrverbindungen in sensiblen Industriebereichen.

Herstellerinformationen:

Gaßmann GmbH (Schellen-Shop)
Robert-Bosch-Str. 4
D-37308 Heilbad Heiligenstadt
Tel.: +49 3606/551018
info@schellen-shop.de

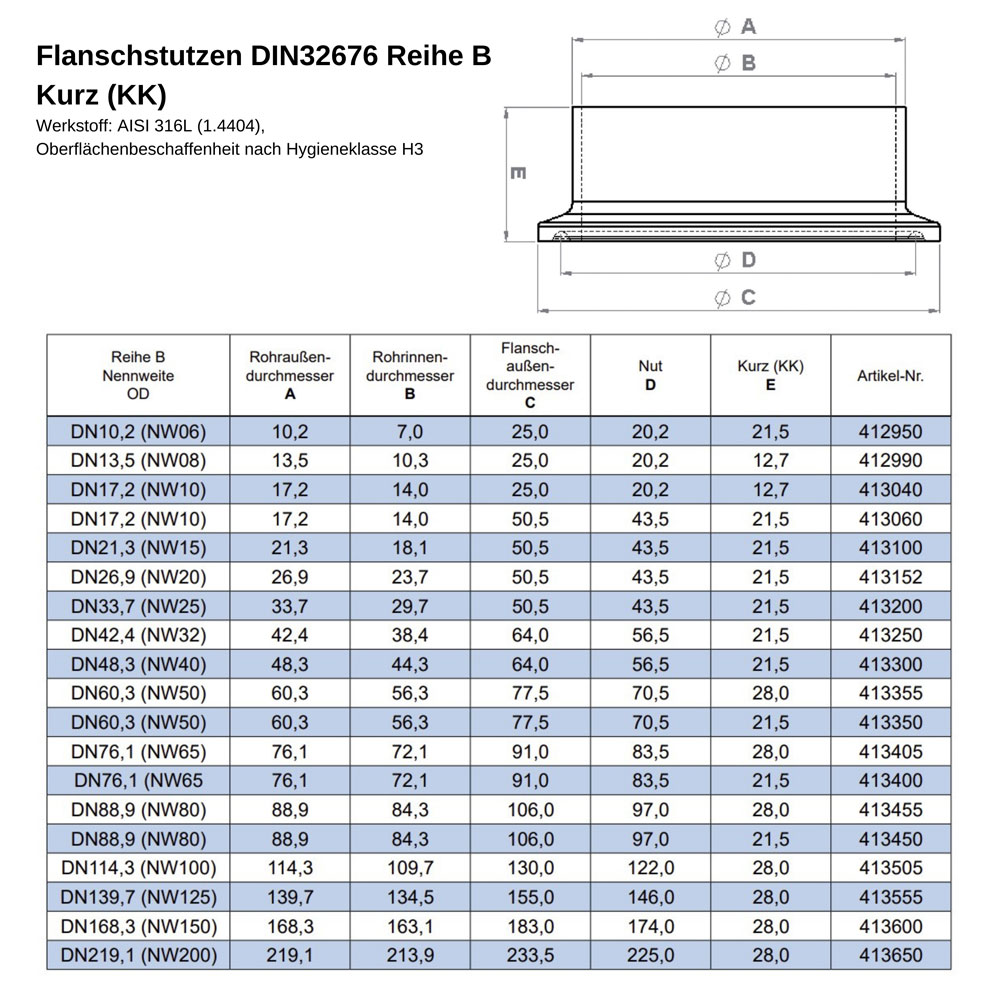

Technische Daten
Flanschstutzen DIN 32676, Reihe B, Kurz, AISI 316L (1.4404)

Durchmesser (mm):	10.2, 13.5, 17.2, 21.3, 26.9, 33.7, 42.4, 48.3, 60.3, 76.1, 88.9, 114.3, 139.7, 168,3, 219.1
Material:	AISI 316 (1.4404)

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

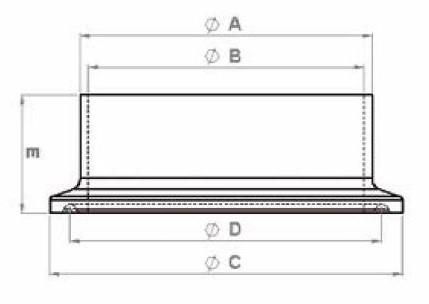

DN10,2 (NW6)
Rohraußendurchmesser A: 10,2 mm
Rohrinnendurchmesser B: 7,0 mm
Flanschaußendurchmesser C: 25,0 mm
Nut D: 20,2 mm
Stutzenlänge E: 21,5 mm

DN13,5 (NW8)
Rohraußendurchmesser A: 13,5 mm
Rohrinnendurchmesser B: 10,3 mm
Flanschaußendurchmesser C: 25,0 mm
Nut D: 20,2 mm
Stutzenlänge E: 12,7 mm

DN17,2 (NW10)
Rohraußendurchmesser A: 17,2 mm
Rohrinnendurchmesser B: 14,0 mm
Flanschaußendurchmesser C: 25,0 mm
Nut D: 20,2 mm
Stutzenlänge E: 12,7 mm

DN21,3 (NW15)
Rohraußendurchmesser A: 21,3 mm
Rohrinnendurchmesser B: 18,1 mm
Flanschaußendurchmesser C: 50,5 mm
Nut D: 43,5 mm
Stutzenlänge E: 21,5 mm

DN26,9 (NW20)
Rohraußendurchmesser A: 26,9 mm
Rohrinnendurchmesser B: 23,7 mm
Flanschaußendurchmesser C: 50,5 mm
Nut D: 43,5 mm
Stutzenlänge E: 21,5 mm

DN33,7 (NW25)
Rohraußendurchmesser A: 33,7 mm
Rohrinnendurchmesser B: 29,7 mm
Flanschaußendurchmesser C: 50,5 mm
Nut D: 43,5 mm
Stutzenlänge E: 21,5 mm

DN42,4 (NW32)
Rohraußendurchmesser A: 42,4 mm
Rohrinnendurchmesser B: 38,4 mm
Flanschaußendurchmesser C: 64,0 mm
Nut D: 56,5 mm
Stutzenlänge E: 21,5 mm

DN48,3 (NW40)
Rohraußendurchmesser A: 48,3 mm
Rohrinnendurchmesser B: 44,3 mm
Flanschaußendurchmesser C: 64,0 mm
Nut D: 56,5 mm
Stutzenlänge E: 21,5 mm

DN60,3 (NW50)
Rohraußendurchmesser A: 60,3 mm
Rohrinnendurchmesser B: 56,3 mm
Flanschaußendurchmesser C: 77,5 mm
Nut D: 70,5 mm
Stutzenlänge E: 21,5 mm

DN76,1 (NW65)
Rohraußendurchmesser A: 76,1 mm
Rohrinnendurchmesser B: 72,1 mm
Flanschaußendurchmesser C: 91,0 mm
Nut D: 83,5 mm
Stutzenlänge E: 21,5 mm

DN88,9 (NW80)
Rohraußendurchmesser A: 88,9 mm
Rohrinnendurchmesser B: 84,3 mm
Flanschaußendurchmesser C: 106,0 mm
Nut D: 97,0 mm
Stutzenlänge E: 21,5 mm

DN114,3 (NW100)
Rohraußendurchmesser A: 114,3 mm
Rohrinnendurchmesser B: 109,7 mm
Flanschaußendurchmesser C: 130,0 mm
Nut D: 122,0 mm
Stutzenlänge E: 28,0 mm

DN139,7 (NW125)
Rohraußendurchmesser A: 137,7 mm
Rohrinnendurchmesser B: 134,5 mm
Flanschaußendurchmesser C: 155,0 mm
Nut D: 146,0 mm
Stutzenlänge E: 28,0 mm

DN168,3 (NW150)
Rohraußendurchmesser A: 163,1 mm
Rohrinnendurchmesser B: 163,1 mm
Flanschaußendurchmesser C: 183,0 mm
Nut D: 174,0 mm
Stutzenlänge E: 28,0 mm

DN219,1 (NW200)
Rohraußendurchmesser A: 219,1 mm
Rohrinnendurchmesser B: 213,9 mm
Flanschaußendurchmesser C: 233,5,0 mm
Nut D: 225,0 mm
Stutzenlänge E: 28,0 mm

Durchmesser (mm):	10.2, 13.5, 17.2, 21.3, 26.9, 33.7, 42.4, 48.3, 60.3, 76.1, 88.9, 114.3, 139.7, 168,3, 219.1
Material:	AISI 316 (1.4404)
