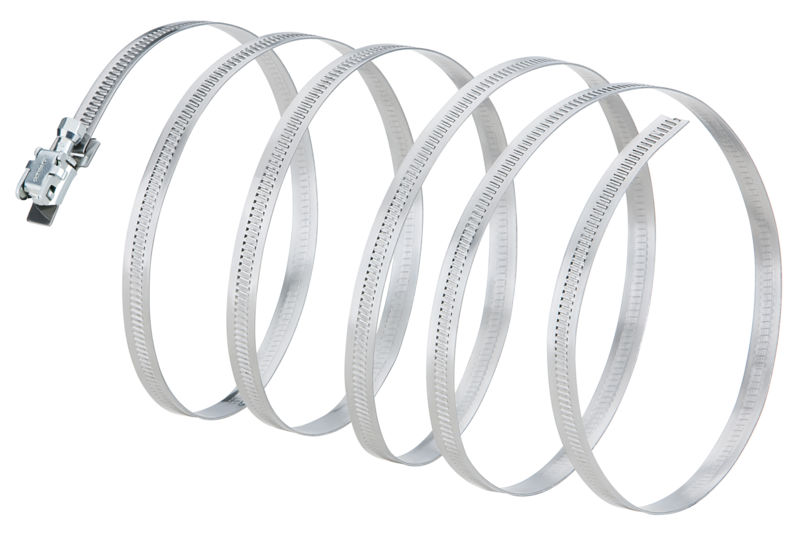

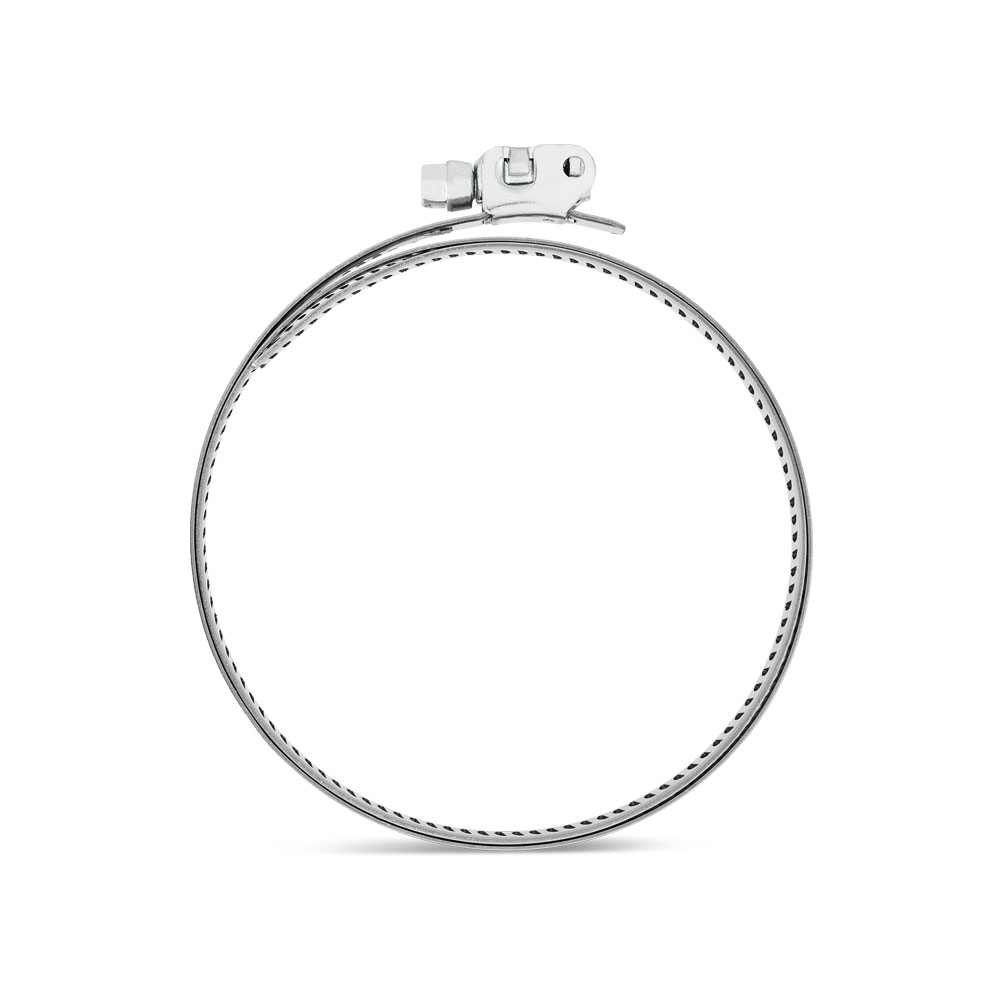

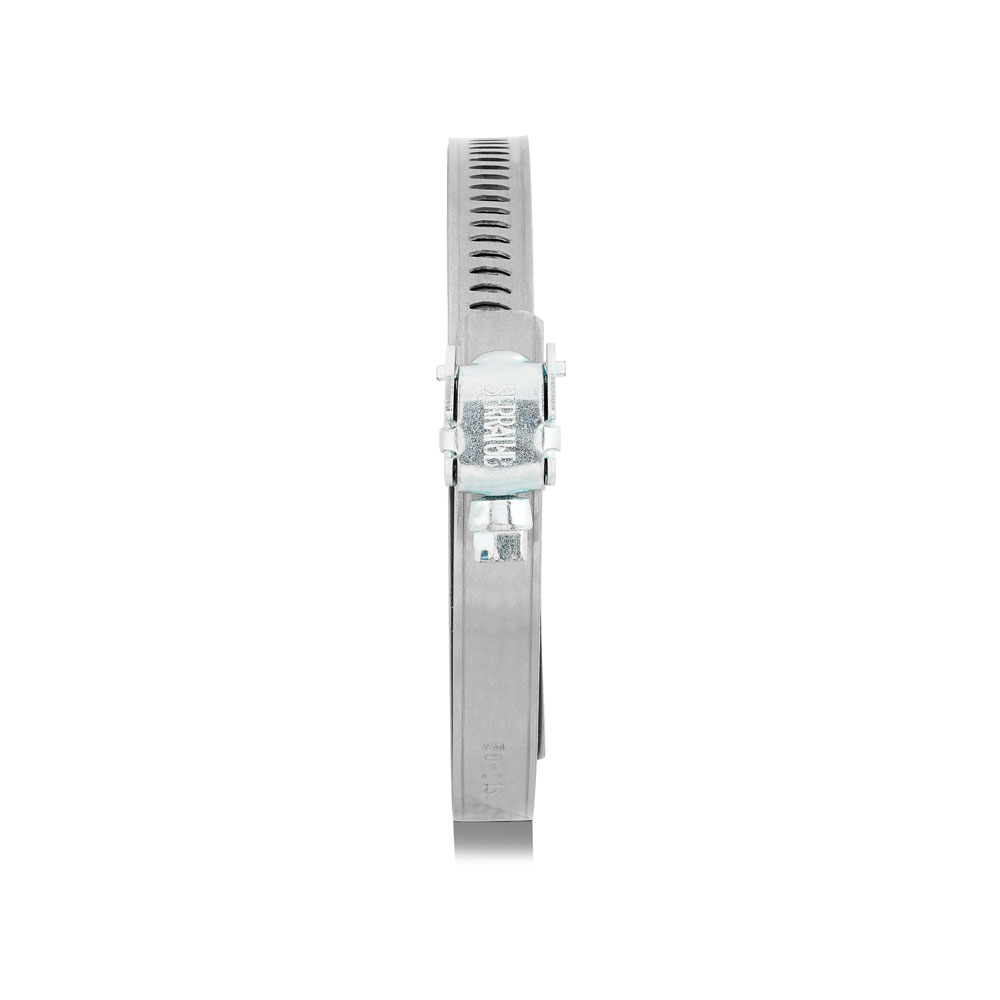

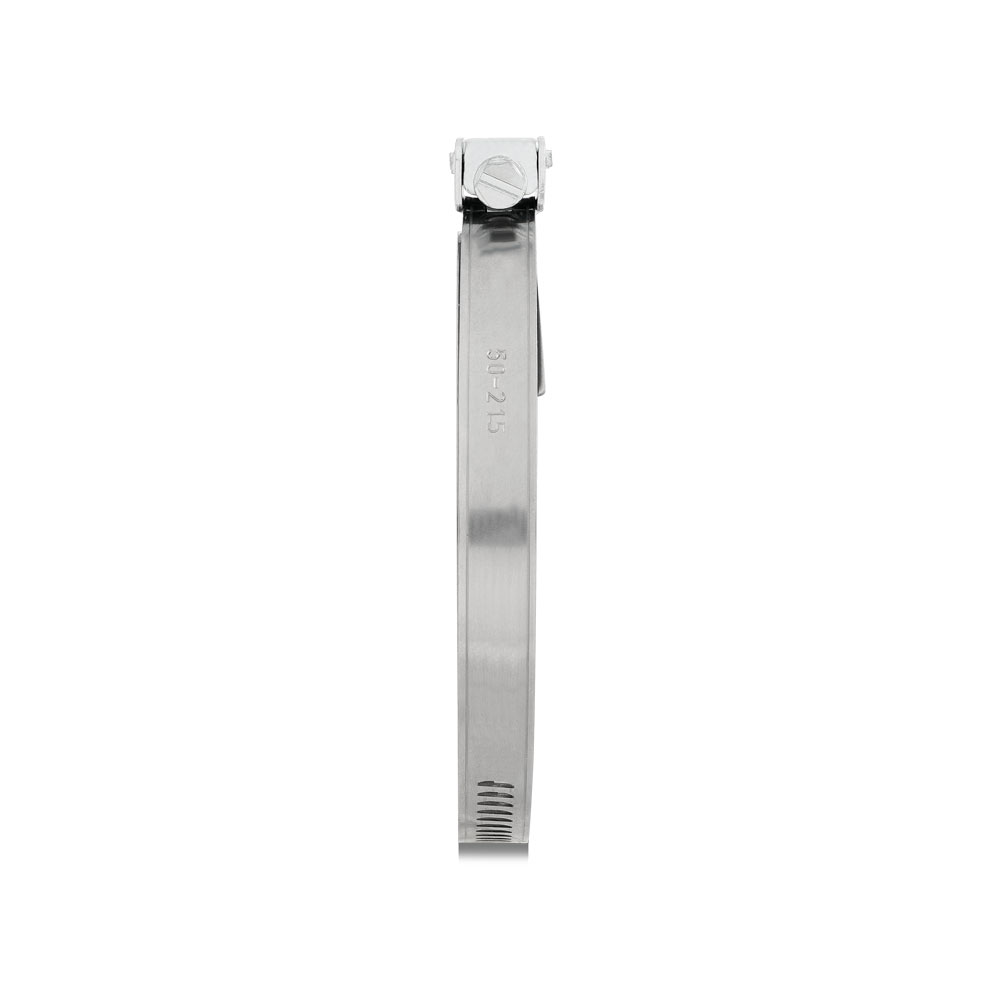

NORMACLAMP® Quick Lock mit Klappverschluss, Bandbreite 12 mm, W2B – 50-110

Schilderhalter mit Langloch Bandimex Schilderhalter  H026Breite : 90 mm Höhe : 38 mmLanglöchern : 9 mm x 50 - 80 mmSchlitz: für max. 20 mm BandbreiteBandimex Schilderhalter  H025Breite : 140 mm Höhe : 38 mmLanglöchern : 9 mm x 60 - 120 mm Schlitz: für max. 20 mm BandbreiteBandimex Schilderhalter  H027Breite : 200 mm Höhe : 38 mmLanglöchern : 9 mm x 115 - 175 mm Schlitz: für max. 20 mm Bandbreite

Schilderhalter mit geraden Schenkeln Bandimex Schilderhalter  H001mit geraden Schenkeln, 1 Schraube (M8x16) mit U-ScheibeBreite : 49 mm Höhe : 38 mmSchlitz: für max. 19 mm Bandbreite Bandimex Schilderhalter  H008mit geraden Schenkeln, 2 Schrauben (M8x16) mit U-ScheibeBreite : 57 mm Höhe : 32 mmSchlitz: für max. 19 mm BandbreiteLochabstand (Mitte-Mitte) : 38 mm

STAUFF Sattelschelle ZR-518 – Rohr- und Schlauchbefestigung am Hydraulikzylinder Die STAUFF Sattelschelle / Zylinderrohrschelle Typ ZR-518 ermöglicht die Befestigung von Rohren, Schläuchen und Leitungen an Hydraulikzylindern sowie anderen runden oder ovalen Grundkörpern. Die Schelle wird zusammen mit einem geeigneten Spannband beziehungsweise einer Schneckengewindeschelle am Grundkörper befestigt. Dadurch sind keine Bohrungen oder Schweißarbeiten direkt am Zylinder erforderlich. Die schwarze Standardausführung ZR-518-SA73 besteht aus thermoplastischem Elastomer mit einer Härte von 73 Shore A. Sie eignet sich für anzubindende Rohre oder Schläuche mit 10 bis 22 mm Außendurchmesser sowie für Zylinder beziehungsweise Grundkörper mit 50 bis 200 mm Durchmesser. Technische Daten der STAUFF ZR-518 Hersteller: STAUFF Typ: ZR-518 STAUFF Bezeichnung: ZR-518-SA73 STAUFF Materialnummer: 1130007897 Material: thermoplastisches Elastomer Härte: 73 Shore A Farbe: Schwarz Außendurchmesser Rohr / Schlauch (D1): 10–22 mm Durchmesser Zylinder / Grundkörper (D2): 50–200 mm Befestigung: mit Spannband oder geeigneter Schneckengewindeschelle Einsatz: Hydraulikzylinder sowie runde oder ovale Grundkörper Leitung am Hydraulikzylinder befestigen – ohne Bohren oder Schweißen Bei Hydraulikzylindern ist eine nachträgliche Leitungsbefestigung direkt am Zylinder nicht immer einfach. Bohr- oder Schweißarbeiten können einen erheblichen Eingriff in das Bauteil und dessen Oberflächenbeschichtung darstellen. Die STAUFF Zylinderrohrschelle ZR-518 wird stattdessen auf den vorhandenen runden oder ovalen Grundkörper aufgesetzt und über ein separates Spannmittel fixiert. Dadurch lässt sich beispielsweise eine vergleichsweise kleine Hydraulikleitung auf einem deutlich größeren Zylinder befestigen. Typische Einsatzbereiche sind unter anderem: Hydraulikzylinder Baumaschinen Land- und Forstmaschinen Kommunal- und Nutzfahrzeuge Maschinen- und Anlagenbau runde oder ovale Behälter und Bauteile Nachrüstung bestehender Hydraulik- und Leitungssysteme Für Rohr- und Schlauchdurchmesser von 10 bis 22 mm Die obere Leitungsaufnahme der ZR-518 deckt einen Außendurchmesser von 10 bis 22 mm ab. Dadurch kann dieselbe Sattelschelle für verschiedene kleinere Rohr- und Schlauchdimensionen eingesetzt werden. Maßgeblich ist der tatsächliche Außendurchmesser der zu befestigenden Leitung. Schlauchinnenmaß, DN- oder Zollbezeichnungen sind für die Auswahl der Leitungsaufnahme nicht ausreichend. Für Zylinder und Grundkörper von 50 bis 200 mm Die untere Auflagefläche der Sattelschelle ist für runde beziehungsweise ovale Grundkörper mit einem Durchmesser von 50 bis 200 mm vorgesehen. Damit lässt sich die ZR-518 beispielsweise auf unterschiedlich großen Hydraulikzylindern einsetzen, ohne für jeden Zylinderdurchmesser einen komplett anderen Schellenkörper zu benötigen. Der tatsächliche Zylinderdurchmesser bestimmt jedoch die erforderliche Länge des verwendeten Spannbandes beziehungsweise die Größe der Schneckengewindeschelle. Befestigung mit Spannband oder Schneckengewindeschelle Zur Befestigung der STAUFF Sattelschelle wird ein geeignetes Spannband beziehungsweise eine Schneckengewindeschelle um Zylinder und Sattelschelle geführt. STAUFF nennt hierfür beispielsweise geeignete Schneckengewindeschellen nach DIN 3017. Die benötigte Länge beziehungsweise Größe richtet sich nach dem Außendurchmesser des Grundkörpers. Bitte beachten: Das benötigte Spannband beziehungsweise die Schneckengewindeschelle gehört nicht automatisch zum Lieferumfang der ZR-518 und muss passend zur Anwendung ausgewählt werden. Axial und radial positionierbar Ein Vorteil des Sattelschellen-Prinzips ist die flexible Positionierung auf dem Grundkörper. Vor der endgültigen Fixierung kann die Schelle sowohl axial entlang des Zylinders als auch radial um dessen Umfang positioniert werden. Dadurch lässt sich die Leitung an die Einbausituation anpassen. Das ist insbesondere bei: Nachrüstungen schwer zugänglichen Bereichen bestehenden Maschinen individuell verlegten Hydraulikleitungen von Vorteil. Thermoplastisches Elastomer mit 73 Shore A Die schwarze Standardausführung besteht aus einem thermoplastischen Elastomer mit 73 Shore A. Der elastische Schellenkörper schafft eine Zwischenlage zwischen Leitung und Grundkörper und ermöglicht die Anpassung an verschiedene Leitungs- und Zylinderdurchmesser innerhalb der vorgesehenen Bereiche. Für die konkrete Anwendung müssen Umgebungsbedingungen, Temperatur, Medienkontakt und mechanische Belastung berücksichtigt werden. Passende Größe des Spannmittels bestimmen Für die Auswahl des Spannbandes beziehungsweise der Schneckengewindeschelle ist der Durchmesser des Hydraulikzylinders oder Grundkörpers entscheidend. STAUFF berücksichtigt dabei: Außendurchmesser der befestigten Leitung D1 Außendurchmesser des Zylinders beziehungsweise Grundkörpers D2 erforderliche Spannbandlänge Je größer der Zylinderdurchmesser, desto länger muss das entsprechende Spannmittel ausgelegt sein. Verwenden Sie deshalb ein Spannband beziehungsweise eine Schelle, deren Spannbereich zur tatsächlichen Montagegeometrie passt. Vorteile der STAUFF Sattelschelle ZR-518 Befestigung kleiner Leitungen an deutlich größeren Zylindern und Grundkörpern für Rohr- und Schlauch-Außendurchmesser von 10–22 mm für runde oder ovale Grundkörper von 50–200 mm Montage ohne Bohren oder Schweißen direkt am Hydraulikzylinder axial und radial flexibel positionierbar gut für Nachrüstungen geeignet thermoplastisches Elastomer mit 73 Shore A industrielle STAUFF Qualität Hinweise zur Montage Vor der Montage müssen Leitungs- und Zylinderdurchmesser geprüft werden. Die Sattelschelle wird anschließend an der gewünschten Position auf den Grundkörper gesetzt und mit einem geeigneten Spannband beziehungsweise einer passenden Schneckengewindeschelle fixiert. Die Befestigung ist so auszulegen, dass Schelle und Leitung sicher gehalten werden, ohne den Zylinder, die Leitung oder deren Oberflächen unzulässig zu beschädigen. Das benötigte Spannmittel muss entsprechend Durchmesser, Belastung und Einsatzbedingungen ausgewählt werden. Weitere STAUFF Rohrbefestigungen STAUFF Sattelschellen STAUFF Standard-Baureihe STAUFF Schwere Baureihe STAUFF Doppel-Baureihe STAUFF Hydraulikschellen STAUFF Produkte Häufige Fragen zur STAUFF Sattelschelle ZR-518 Für welche Leitungsdurchmesser eignet sich die ZR-518? Die STAUFF ZR-518 ist für Rohre beziehungsweise Schläuche mit einem Außendurchmesser von 10 bis 22 mm vorgesehen. Auf welche Zylinderdurchmesser passt die Sattelschelle? Die Standardausführung kann auf Hydraulikzylindern beziehungsweise runden oder ovalen Grundkörpern mit Durchmessern von 50 bis 200 mm eingesetzt werden. Aus welchem Material besteht die ZR-518? Die schwarze Standardausführung besteht aus thermoplastischem Elastomer mit einer Härte von 73 Shore A. Wie wird die Sattelschelle am Hydraulikzylinder befestigt? Die ZR-518 wird mit einem separaten Spannband beziehungsweise einer geeigneten Schneckengewindeschelle um den Hydraulikzylinder oder Grundkörper befestigt. Ist das Spannband im Lieferumfang enthalten? Nein. Das erforderliche Spannband beziehungsweise die Schneckengewindeschelle muss passend zum Zylinderdurchmesser und zur Montageanwendung ausgewählt werden. Muss für die Montage in den Hydraulikzylinder gebohrt werden? Nein. Das Sattelschellen-Prinzip ermöglicht die Befestigung über ein umlaufendes Spannmittel, sodass für die Sattelschelle keine direkte Bohr- oder Schweißbefestigung am Zylinder erforderlich ist. Kann die Sattelschelle nachgerüstet werden? Ja. Durch die Befestigung mit einem umlaufenden Spannmittel und die freie Positionierbarkeit eignet sich die ZR-518 insbesondere auch zur Nachrüstung bestehender Maschinen und Hydrauliksysteme. Was ist der Unterschied zwischen Rohrdurchmesser und Zylinderdurchmesser? Der Rohr- beziehungsweise Schlauchdurchmesser D1 bezeichnet die kleinere Leitung, die in der oberen Aufnahme befestigt wird. Der Zylinderdurchmesser D2 bezeichnet den größeren runden oder ovalen Grundkörper, auf dem die Sattelschelle montiert wird.

Schilderhalter mit gekröpften Schenkeln Bandimex Schilderhalter  H021mit gekröpften Schenkeln, 1 Schraube (M8x16) mit U-ScheibeBreite : 49 mm Höhe : 38 mmSchlitz: für max. 19 mm Bandbreite Bandimex Schilderhalter  H028mit gekröpften Schenkeln, 2 Schrauben (M8x16) mit U-ScheibeBreite : 57 mm Höhe : 32 mmSchlitz: für max. 19 mm BandbreiteLochabstand (Mitte-Mitte) : 38 mm

Bandimex Y-Schilderhalter aus Edelstahl Der Bandimex Y-Schilderhalter aus Edelstahl zur seitlichen Schilderbefestigung an Masten, Pfosten, etc.. Der Schlitz zur Schellendurchfürung ist für maximal für eine Bandbreite 19 mm geeignet. Untenstehend finden Sie passende Schlauchschellen im Zubehör. Y-Schilderhalter H096: Befestigungslöcher: 8,5 mm (M8)Lochmittenabstand: 21 mmLangloch zur Schellendurchführung: 23 x 8 mmLänge der Schildbefestigung: 60 mmGesamtlänge: 80 mm Y-Schilderhalter H097: Befestigungslöcher: 8,5 mm (M8)Lochmittenabstand: 38 mmLangloch zur Schellendurchführung: 23 x 8 mmLänge der Schildbefestigung: 100 mmGesamtlänge: 125 mm

Universal Schilderbefestigung NORMAFIX Universal Schilderbefestigung UCC aus Edelstahl V2A dient der Befestigung von Straßenschildern / Verkehrsschildern an Metallpfosten oder Lampenmasten. Die Aussparung auf beiden Seiten dient zum Einführen der Schneckengewinde-Schlauchschelle. Sie können hierfür jede Schlauchschelle mit einer maximalen Breite von 16 mm verwenden.
