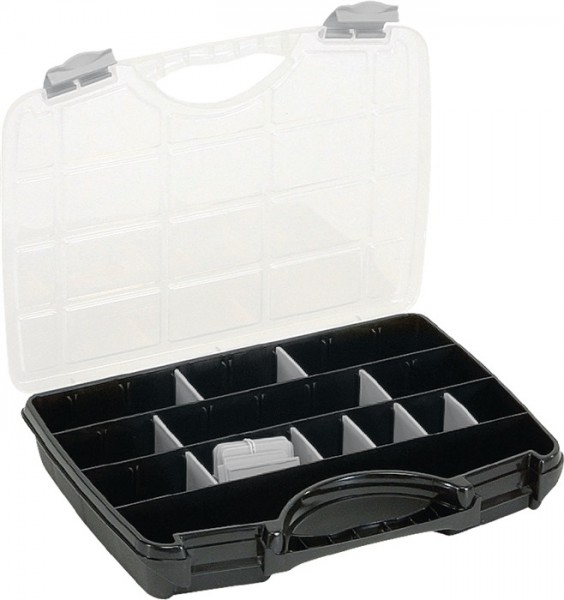

RAACO Sortimentskasten / Organizer 460 x 350 x 81 mm, mit 25 Fächern

Federbandschelle AML W1 | Mikalor Feder-Schlauchklemme Die Federbandschelle AML ist durch eine optimale Rundheit für Anwendungen mit gleichmäßiger Druckverteilung konzipiert. Die Federbandschelle ist speziell für Schläuche, die hohen Temperaturschwankungen ausgesetzt sind geeignet. Durch Temperaturschwankungen kann die Federbandschelle die Änderung (Zunahme bzw. Abnahme) des Schlauchdurchmessers ausgleichen und gewährt dennoch eine Dichtigkeit am Schlauchanschluss.. Durch den Nachspanneffekt wird eine hohe Dichtigkeit erzeugt und Leckagen vermieden. Die Montage ist schnell und einfach. Der Spannbereich der Federbandschelle kann zwischen 6 mm und 15 mm gewählt werden.

Mini Spannbackenschelle Die Mini Spannbackenschelle von ABA  eignet sich vor allem für die Verwendung mit kleinen, dünnwandigen Schläuchen. Diese mini Spannbackenschelle bietet hervorragende Spannkraft und ist schraubenlosen Schellen weit überlegen. Der Durchmesser der kleinen Spannbackenschelle ist von 7 mm bis 20 mm wählbar. Einsatzbereich der mini Spannbackenschelle Spannbackenschelle für sicherheitsrelevante Anwendungen und an besonders harten Schläuchen Haushaltsgeräte, Sanitärhandwerk im Innenbereich Benzinschläuche Merkmale glatte Innenseite abgerundete Bandkanten durch eine Mutter gesichert Anzug durch Sechskantschraube mit Schlitz

Schlauchschelle nach DIN 3017 Die Schlauchschelle NORMACLAMP® Torro nach DIN 3017 Teil 1 Form A ist eine Schelle mit Schneckengewinde zur Befestigung glatter Schläuche. Sie zeichnet sich durch einen großen Spannbereich aus, ist einfach montierbar, wiederverwendbar und durch ihre abgerundeten Bandkanten besonders schlauchschonend und somit die richtige Wahl für Schlauchverbindungen jeglicher Art. Der Spannbereich der Schlauchschelle nach DIN 3017 ist bis 210 mm in verschiedenen Abstufungen frei wählbar.

Cobra Schelle aus Edelstahl Bei der Cobra Schelle handelt es sich um eine einteilige, schraublose Schlauchschelle der Serie NORMACLAMP®. Ihre geringe Bauhöhe ermöglicht eine Montage auch auf engstem Raum. Die Montage der Cobra Schelle aus Edelstahl ist einfach in der Handhabung und erfolgt am besten mit unserer Cobra Spannzange. Ein Öffnen der Cobra Schelle ist zerstörungsfrei mit Hilfe eines Schraubendrehers möglich. Die unterschiedliche Farbkennzeichnung entsprechend der Nenndurchmesser, gewährleistet eine sichere optische Unterscheidung der Schellen. Der Spannbereich der Cobra Schelle aus Edelstahl ist zwischen 12,5 mm und 32 mm.

Schlauchschelle ABA Nova Die Schlauchschelle ABA Nova aus verzinktem Material ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel, in der typischen blauen Farbe, sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie

Schlauchschelle ABA Nova SMS 9 mm Bandbreite Die Schlauchschelle ABA Nova SMS aus verzinktem Stahl (W1), Edelstahl V2A (W4) oder Edelstahl V4A (W5) ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova SMS ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie

Cobra Schlauchschelle Die Cobra Schlauchschelle ist eine einteilige und schraublose Schlauchschelle der Serie NORMACLAMP®. Eine geringe Bauhöhe ermöglicht eine genaue Montage auch auf wenig Raum. Eine Montage der Cobra Schlauchschelle ist einfach und erfolgt am einfachsten mit unserer Cobra-Spannzange. Das Öffnen der Cobra Schlauchschelle ist mit Hilfe eines herkömmlichen Schraubendrehers möglich. Die unterschiedliche Farbkennzeichnung der Cobra Schlauchschelle entsprechen dem Nenndurchmesser wodurch eine sichere optische Unterscheidung der Schlauchschellen gewährleistet wird.

Federbandschelle FBS nach DIN 3021 (A) – Bandbreite 8,4 mm und 12 mm Die Federbandschelle FBS nach DIN 3021 (A) ist ein selbstspannendes Befestigungselement zur dauerhaften Sicherung von Schlauch-Stutzen-Verbindungen. Durch ihre federnde Konstruktion passt sich die Schelle an Veränderungen des Schlauchdurchmessers an, wie sie beispielsweise durch Temperaturwechsel, Druckschwankungen oder Setzverhalten des Schlauchmaterials entstehen können. Die Federbandschelle ist in zwei Bandbreiten erhältlich: 8,4 mm für kleinere Schlauchdurchmesser und kompakte Einbausituationen sowie 12 mm für größere Schlauchverbindungen mit breiterer Auflagefläche. Damit eignet sie sich insbesondere für Anwendungen in Fahrzeug- und Motorentechnik, Maschinen- und Anlagenbau, Gerätebau sowie Kühl-, Heiz- und Fluidversorgungssystemen. Selbstspannende Schlauchschelle für wechselnde Temperaturen Ein wesentlicher Vorteil der Federbandschelle FBS liegt in ihrer selbstnachspannenden Wirkung. Anders als starre Schlauchschellen kann die Federbandschelle Durchmesserveränderungen innerhalb der Verbindung ausgleichen und dadurch eine weitgehend konstante Anpresskraft auf den Schlauch unterstützen. Dies ist besonders bei Anwendungen wichtig, in denen sich Schlauch, Anschlussstutzen und Schelle aufgrund unterschiedlicher Temperaturen ausdehnen oder zusammenziehen. Typische Beispiele sind Kühlwasser-, Heizungs-, Motor- und Fluidleitungen. Federbandschelle nach DIN 3021 (A) Die Schelle entspricht der Ausführung DIN 3021 (A). Die Standardausführung ist für Anwendungen geeignet, bei denen keine besonderen Bauraumbeschränkungen bestehen und eine selbstspannende Schlauchbefestigung benötigt wird. Durch die federnde Bandkonstruktion wird die Schlauchverbindung kontinuierlich beaufschlagt. Dadurch kann die Schelle Veränderungen im Verbindungssystem ausgleichen und eine dauerhaft zuverlässige Klemmung unterstützen. Bandbreite 8,4 mm für kleinere Schlauchdurchmesser Die Ausführungen mit 8,4 mm Bandbreite sind für kleinere Schlauchdurchmesser vorgesehen. Die schmalere Bauweise eignet sich besonders für kompakte Schlauch-Stutzen-Verbindungen und Anwendungen mit begrenztem verfügbarem Bauraum. Bei der Bandbreite von 8,4 mm besteht die Federbandschelle aus 51CrV4 Federstahl und verfügt über eine schwarze Beschichtung. Bandbreite 12 mm für größere Schlauchverbindungen Ab einem Nenndurchmesser von 13 mm stehen die Federbandschellen mit einer Bandbreite von 12 mm zur Verfügung. Die breitere Auflagefläche verteilt die Klemmwirkung über einen größeren Bereich des Schlauches und eignet sich damit für entsprechend größere Schlauch-Stutzen-Verbindungen. Die Ausführungen mit 12 mm Bandbreite bestehen aus C75S Federstahl. Verfügbare Größen und Klemmbereiche der Federbandschelle FBS Für die Auswahl der richtigen Federbandschelle ist der Außendurchmesser des montierten Schlauches maßgeblich. Die jeweilige Nenngröße und der zugehörige Klemmbereich sind nachfolgend aufgeführt: Nenngröße Klemmbereich / Außendurchmesser Bandbreite 9,0 mm8,8–9,6 mm8,4 mm 9,5 mm9,3–10,2 mm8,4 mm 10,5 mm10,2–11,3 mm8,4 mm 11,5 mm11,2–12,6 mm8,4 mm 12,5 mm12,2–13,9 mm8,4 mm 13 mm13,0–14,5 mm12 mm 14 mm14,0–15,8 mm12 mm 15 mm15,0–16,8 mm12 mm 16 mm16,0–17,5 mm12 mm 17 mm17,0–18,5 mm12 mm 18 mm18,0–19,0 mm12 mm 19 mm19,0–21,0 mm12 mm 20 mm20,0–21,6 mm12 mm 21 mm21,0–22,5 mm12 mm 22 mm22,0–24,5 mm12 mm 23 mm23,0–24,7 mm12 mm 24 mm24,0–26,0 mm12 mm 25 mm25,0–27,0 mm12 mm 26 mm26,0–28,0 mm12 mm 27 mm27,0–29,0 mm12 mm 28 mm28,0–30,5 mm12 mm 29 mm29,0–31,5 mm12 mm 30 mm30,0–32,5 mm12 mm 32 mm32,0–34,5 mm12 mm 34 mm34,0–36,4 mm12 mm 35 mm35,0–38,0 mm12 mm 36 mm36,0–39,0 mm12 mm 38 mm38,0–41,5 mm12 mm 40 mm40,0–42,5 mm12 mm 42 mm42,0–44,5 mm12 mm 44 mm44,0–46,5 mm12 mm 46 mm46,0–49,0 mm12 mm 47 mm47,0–50,0 mm12 mm 49 mm49,0–52,0 mm12 mm 50 mm50,0–53,0 mm12 mm 53 mm53,0–56,0 mm12 mm 55 mm55,0–58,0 mm12 mm 60 mm60,0–63,0 mm12 mm 65 mm65,0–68,0 mm12 mm 70 mm68,5–73,0 mm12 mm 75 mm73,5–78,0 mm12 mm 80 mm78,5–84,0 mm12 mm Die richtige Federbandschelle auswählen Entscheidend für die Auswahl ist nicht allein der Nenndurchmesser des Schlauches, sondern der tatsächliche Außendurchmesser im montierten Zustand. Dieser sollte innerhalb des angegebenen Klemmbereichs der jeweiligen Federbandschelle liegen. Gerade bei weichen oder dickwandigen Schläuchen kann sich der Außendurchmesser auf dem Anschlussstutzen gegenüber dem unmontierten Schlauch verändern. Daher empfiehlt es sich, den Durchmesser möglichst an der tatsächlichen Einbaustelle zu bestimmen. Technische Daten der Federbandschelle FBS Ausführung: Federbandschelle FBS Norm: DIN 3021 (A) Funktionsprinzip: selbstspannend / selbstnachspannend Bandbreiten: 8,4 mm und 12 mm Material bei 8,4 mm: 51CrV4 Oberfläche bei 8,4 mm: schwarz beschichtet Material bei 12 mm: C75S Nenngrößen: 9,0 bis 80 mm Klemmbereiche: ca. 8,8 bis 84,0 mm je nach Ausführung Typische Verbindung: Schlauch auf Anschlussstutzen Montage: mit geeignetem Montagewerkzeug für Federbandschellen Montage mit geeignetem Werkzeug Federbandschellen werden durch Zusammendrücken der beiden Betätigungslaschen geöffnet. Hierfür empfiehlt sich die Verwendung einer geeigneten Federbandschellenzange beziehungsweise eines speziell dafür vorgesehenen Montagewerkzeugs. Nach dem Positionieren über der Schlauch-Stutzen-Verbindung wird das Werkzeug gelöst. Die Federbandschelle zieht sich anschließend selbstständig zusammen und übt ihre Klemmkraft auf den Schlauch aus. Besonders bei schwer zugänglichen Einbausituationen kann ein geeignetes Montagewerkzeug die Installation und Demontage deutlich erleichtern. Typische Anwendungen der Federbandschelle Die Federbandschelle FBS nach DIN 3021 eignet sich insbesondere für Schlauchverbindungen, bei denen Temperaturwechsel oder andere betriebsbedingte Veränderungen auftreten. Typische Einsatzbereiche sind: Kühlwasserschläuche in Fahrzeugen und Maschinen Heizungs- und Kühlkreisläufe Motor- und Fahrzeugtechnik Maschinen- und Anlagenbau Geräte- und Apparatebau Pumpen- und Versorgungstechnik Fluidversorgungssysteme Land- und Arbeitsmaschinen Haushalts- und Gerätetechnik Reparatur und Instandhaltung Besonders geeignet für Fahrzeug- und Motorentechnik In Fahrzeugen und Verbrennungsmotoren sind Schlauchverbindungen häufig erheblichen Temperaturunterschieden ausgesetzt. Kühlmittelschläuche und andere Elastomerleitungen verändern dabei ihre Abmessungen während des Betriebs. Die selbstspannende Wirkung der Federbandschelle kann diese Veränderungen innerhalb ihres konstruktiven Arbeitsbereichs ausgleichen und macht sie daher zu einer häufig eingesetzten Lösung für Kühlwasser-, Heizungs- und weitere Schlauchverbindungen im Fahrzeugbereich. Federbandschellen und weitere Schlauchbefestigungen Weitere Größen und Ausführungen finden Sie in unserer Kategorie Federbandschellen. Einen Überblick über weitere Schlauchbefestigungen und Schlauchschellen für unterschiedliche Schlauchdurchmesser und Anwendungen finden Sie ebenfalls in unserem Sortiment. Speziell für Anwendungen im Fahrzeugbereich finden Sie weitere passende Produkte unter Schlauchschellen für KFZ und Fahrzeugtechnik. Weitere Schellen, Verbinder und Befestigungslösungen für Fahrzeuge finden Sie außerdem in unserem Bereich Autoteile, KFZ-Ersatzteile, Schellen und Verbinder. Hinweis: Vor der Auswahl sollte der tatsächliche Außendurchmesser der montierten Schlauch-Stutzen-Verbindung geprüft werden. Die Schelle muss innerhalb ihres angegebenen Klemmbereichs eingesetzt werden. Zusätzlich sind Schlauchmaterial, Anschlussgeometrie, Betriebsdruck, Temperatur und Medium bei der Auslegung der gesamten Verbindung zu berücksichtigen.
