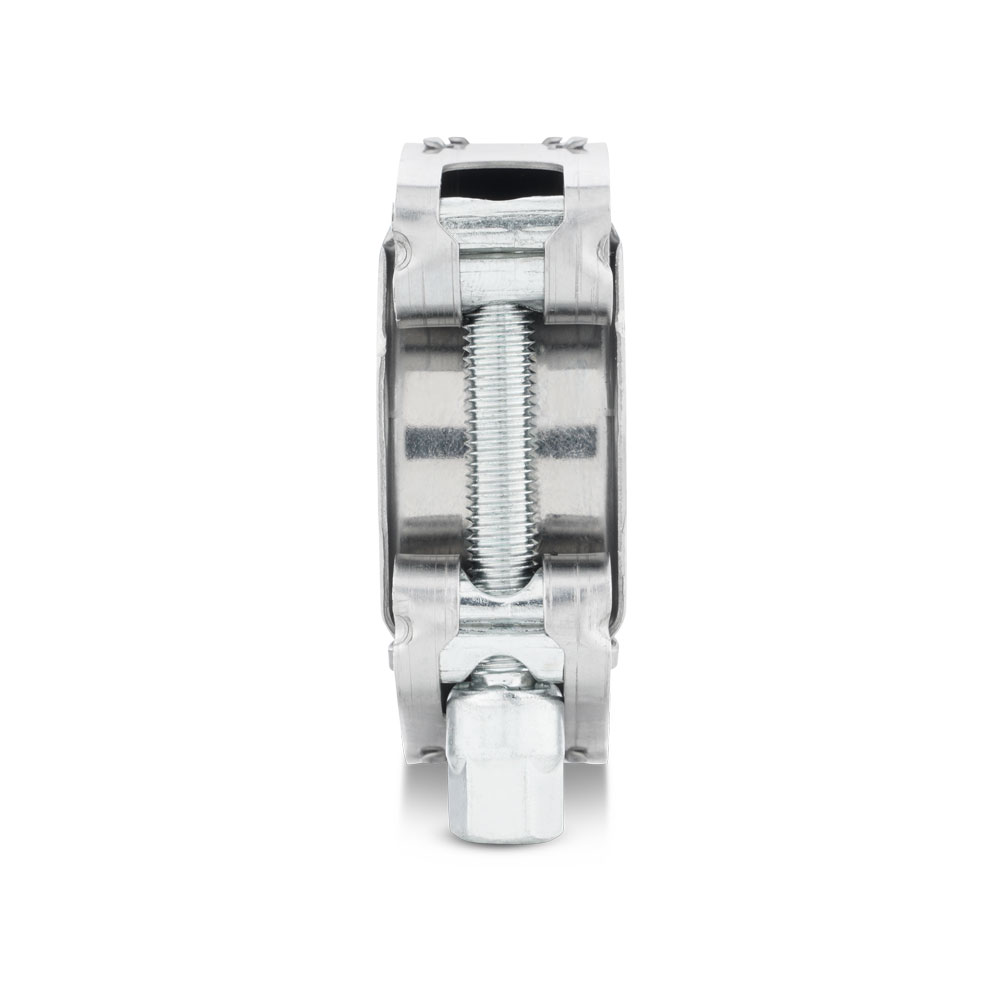

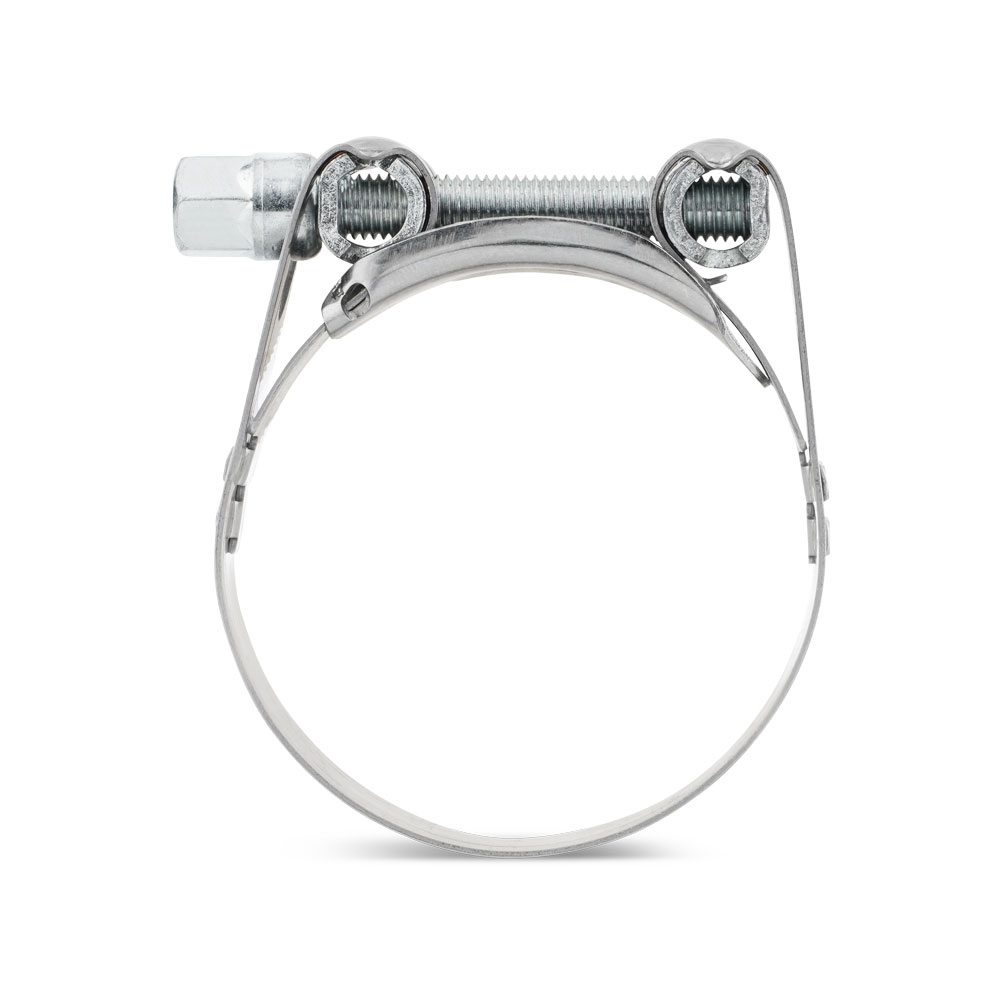

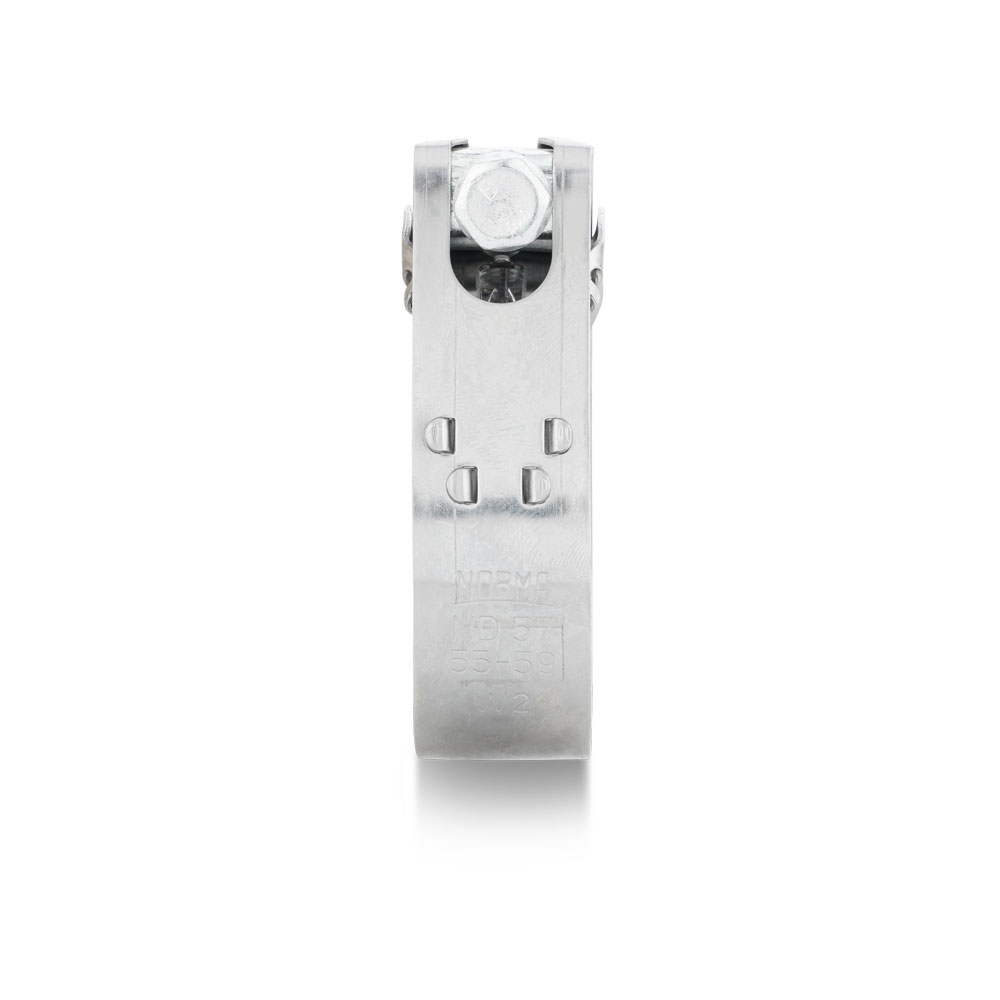

NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 20 mm | DIN 3017
DIN 3017 Gelenkbolzenschelle
Die NORMACLAMP® GBS Gelenkbolzenschelle nach DIN 3017 Teil 3 Form C1 steht für eine sichere und robuste Befestigung von Rohren sowie glattwandigen Druck- und Saugluftschläuchen mit erhöhten Härtegraden. DIN 3017 Gelenkbolzenschellen sind jederzeit wiederverwendbar und mit manuellen, pneumatischen oder elektrischen Standardwerkzeugen einfach zu montieren. Diese Gelenkbolzschelle ist vielfältig einsetztbar. Folgende Einsatzbereiche meistert die Gelenkbolzenschelle sehr professionell: Maschinenbau, Landwirtschaft, Automobilbau, Sanitär, Gartenbau, Haushalt oder Hobby. Die DIN 3017 Gelenkbolzenschelle ist für Spannbereiche von 43 mm bis 68 mm ausgelegt.
Unterm Ohmberg 24
D-34431 Marsberg
Tel.: +49 (29 92) 907 191
info.ndc@normagroup.com
NORMACLAMP® Gelenkbolzenschelle GBS M, Bandbreite 20 mm | DIN 3017
| Bandbreite (mm)-: | 20 |
|---|---|
| Bezeichnung: | GBS |
| Material: | Edelstahl V2A (1.4301), Edelstahl V4A, W2 (Band und Gehäuse 1.4016, Verschlussteile verzinkt), galvanisch verzinkt (zn) |
