Schellen-Shop unterstützt UMD Racing e.V. – CPC Schnellkupplungen für das Akkukühlsystem

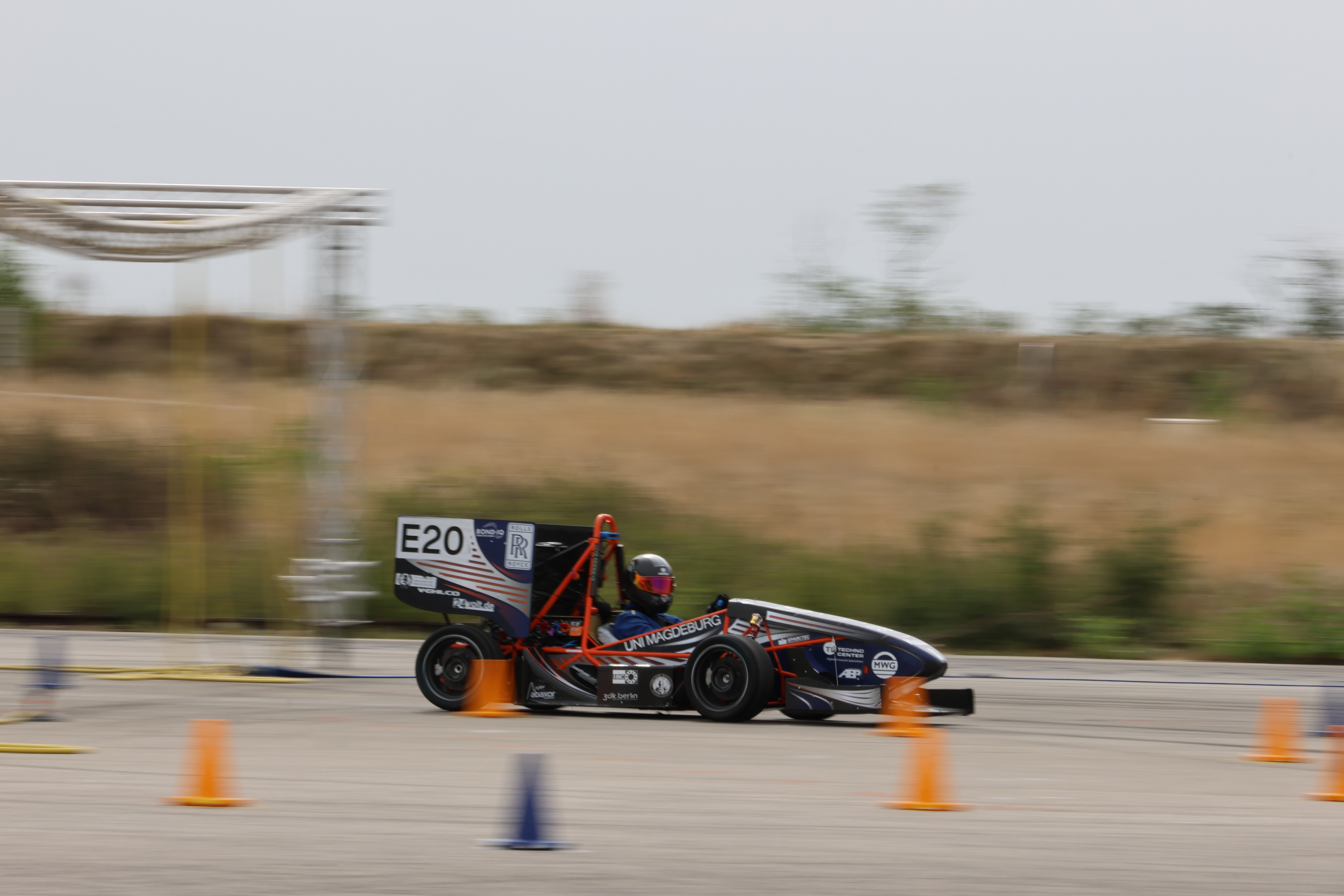

UMD Racing: Studierende entwickeln ihren eigenen Rennwagen

Bei UMD Racing arbeiten Studierende verschiedener Fachrichtungen gemeinsam an der Entwicklung, Konstruktion und Fertigung eines eigenen Formula-Student-Rennwagens.

Dabei treffen theoretisches Wissen, praktische Konstruktion und echte technische Herausforderungen aufeinander. Von der Fahrzeugtechnik über Elektronik und Thermomanagement bis hin zur Organisation des gesamten Projekts müssen zahlreiche Komponenten aufeinander abgestimmt werden.

Genau solche Projekte unterstützen wir gerne. Die Studierenden können ihr Wissen direkt in der Praxis einsetzen, eigene Lösungen entwickeln und Erfahrungen sammeln, die weit über den klassischen Studienalltag hinausgehen.

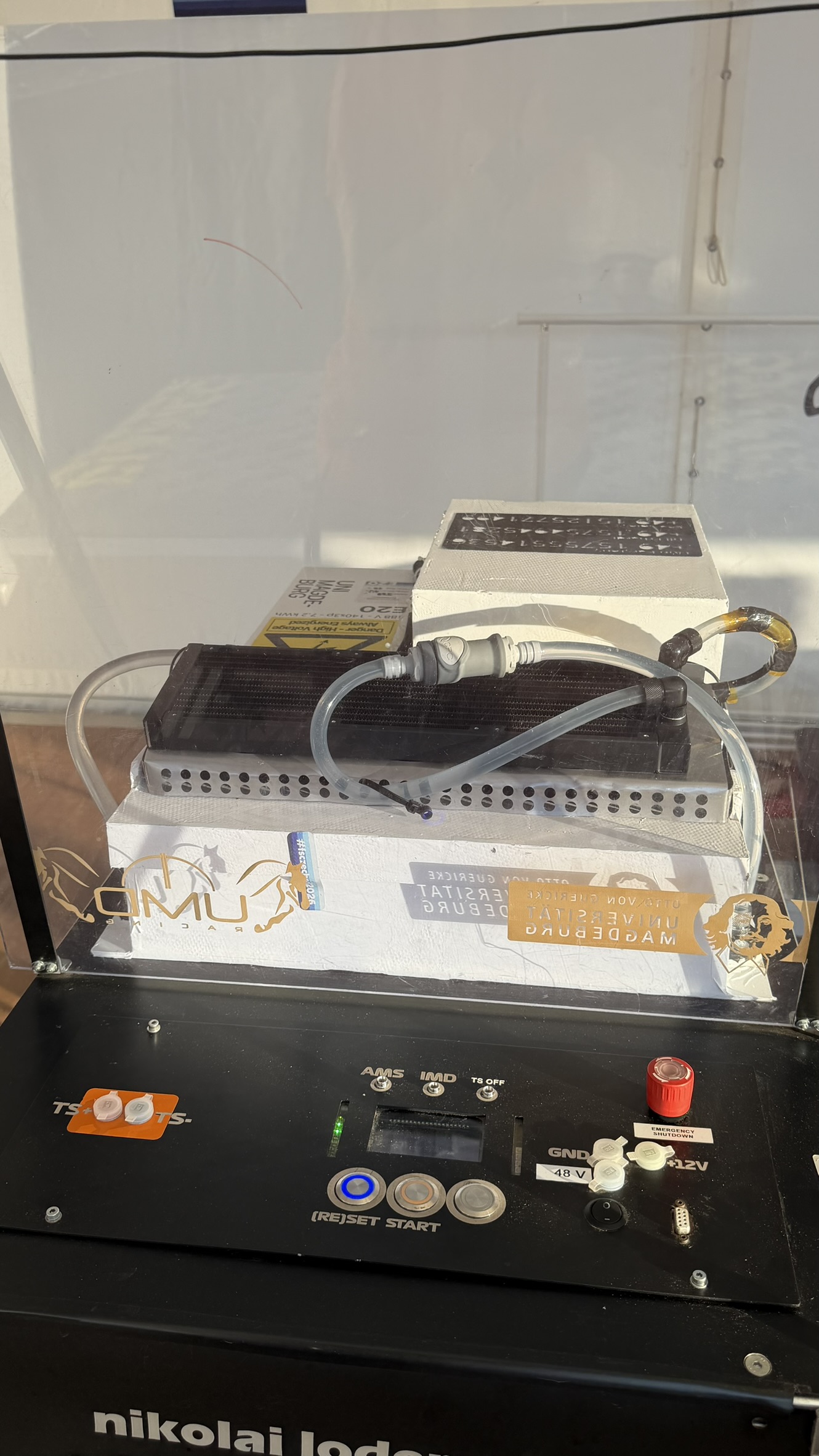

Das Akkukühlsystem von UMD Racing

Eine wichtige Aufgabe bei einem elektrisch angetriebenen Rennfahrzeug ist das Thermomanagement des Akkus. Während des Betriebs entsteht Wärme, die kontrolliert abgeführt werden muss.

Das von UMD Racing entwickelte Kühlsystem besteht unter anderem aus:

• einer Kühlplatte,
• einem Radiator,
• mehreren Schläuchen,
• einer Pumpe,
• zwei CPC Quick Disconnects aus unserem Sortiment
• und destilliertem Wasser als Kühlmedium.

So funktioniert der Kühlkreislauf

Das Kühlmedium wird zunächst durch eine Kühlplatte unterhalb des Akkus gepumpt. Dort nimmt das Wasser Wärme auf.

Von der Kühlplatte aus gelangt das erwärmte Wasser durch die Schlauchleitungen zum Radiator. Unter dem Radiator befinden sich Lüfter, die einen Luftstrom erzeugen und dadurch die Wärme des Kühlmediums an die Umgebung abführen.

Das anschließend wieder abgekühlte Wasser wird zurück zur Kühlplatte geleitet. Dort beginnt der Kühlkreislauf erneut.

Kühlplatte → Radiator → Abkühlung → Kühlplatte

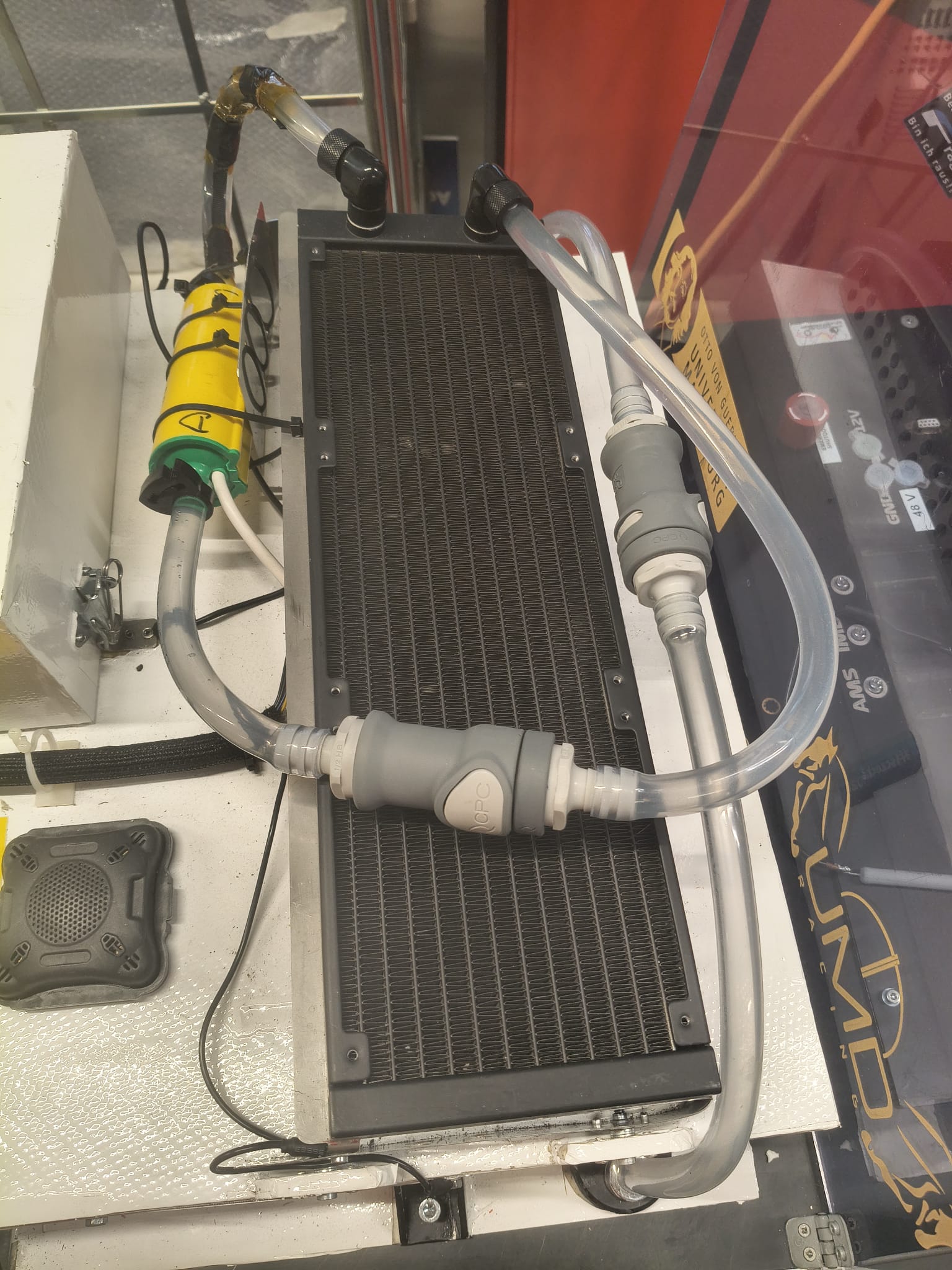

CPC NS6 Schnellkupplungen im Rennfahrzeug

Für die lösbare Verbindung innerhalb des Kühlsystems verwendet UMD Racing zwei Produkte aus unserem CPC-Sortiment:

• CPC NS6 Kupplung NS6D17008 mit 12,7-mm-Schlauchanschluss, Absperrventil und EPDM-Dichtung
• CPC NS6 Stecker NS6D22008 mit 12,7-mm-Schlauchanschluss, Absperrventil und EPDM-Dichtung

CPC NS6 Kupplung NS6D17008 ansehen

CPC NS6 Stecker NS6D22008 ansehen

Beide Komponenten bilden zusammen eine schnell lösbare Verbindung innerhalb des Flüssigkeitskreislaufs. Durch die integrierten Absperrventile können Kupplung und Stecker beim Trennen den jeweiligen Leitungsweg verschließen.

Warum die Quick Disconnects für UMD Racing wichtig sind

Die CPC Quick Disconnects übernehmen im Rennwagen eine praktische Aufgabe, die insbesondere bei Montage und Wartung des Kühlsystems wichtig ist.

Wie uns das Team von UMD Racing berichtet hat, ermöglichen die Schnellkupplungen, das Kühlsystem vom Akku abzunehmen. Dadurch konnten die Studierenden die Kühlplatte und den darüberliegenden Bereich des Kühlsystems voneinander trennen und separat entlüften.

Gerade bei einem komplex aufgebauten Prototypen bietet eine solche modulare Konstruktion Vorteile: Einzelne Bereiche des Systems lassen sich voneinander lösen, ohne dass der gesamte Kühlkreislauf dauerhaft als eine untrennbare Einheit aufgebaut sein muss.

Vorteile der CPC Schnellkupplungen in diesem Aufbau

• Schnelles Verbinden und Trennen des Kühlkreislaufs
• Beidseitige Absperrventile an Kupplung und Stecker
• 12,7-mm-Schlauchanschluss für die Integration in das Leitungssystem
• EPDM-Dichtungen
• Modularer Aufbau des Kühlsystems
• Separate Entlüftung unterschiedlicher Systembereiche
• Einfachere Montage und Demontage einzelner Komponenten
• Erleichterung von Wartungs- und Servicearbeiten

Von der Industriekupplung auf die Rennstrecke

Für uns ist es besonders spannend zu sehen, wie Produkte aus unserem Sortiment in innovativen Anwendungen eingesetzt werden.

CPC Schnellkupplungen finden sich beispielsweise in Kühlkreisläufen, Maschinen und Anlagen, Laboranwendungen, Geräten sowie individuellen Fluid- und Wasserkühlungssystemen.

Das Projekt von UMD Racing zeigt sehr anschaulich, wie sich solche industriellen Verbindungslösungen auch in einem anspruchsvollen Formula-Student-Rennfahrzeug einsetzen lassen.

Aus zwei vergleichsweise kleinen Komponenten werden damit wichtige Bausteine eines kompletten Kühlsystems.

Formula Student und Nachwuchsingenieure unterstützen

Hinter einem Formula-Student-Fahrzeug stehen unzählige Stunden Entwicklung, Konstruktion, Fertigung, Tests und Teamarbeit. Gleichzeitig bietet das Projekt den beteiligten Studierenden die Möglichkeit, ihr theoretisches Wissen unter realen Bedingungen anzuwenden und eigenständig technische Lösungen zu entwickeln.

Wir freuen uns deshalb sehr, dass wir den UMD Racing e.V. mit Produkten aus unserem Sortiment unterstützen konnten und unsere CPC NS6 Quick Disconnects ihren Platz im Akkukühlsystem des Rennfahrzeugs gefunden haben.

Vielen Dank an das gesamte Team von UMD Racing für die Einblicke in das Kühlsystem und die zur Verfügung gestellten Bilder.

Wir wünschen UMD Racing weiterhin viel Erfolg bei der Entwicklung des Fahrzeugs und bei den kommenden Formula-Student-Wettbewerben!
