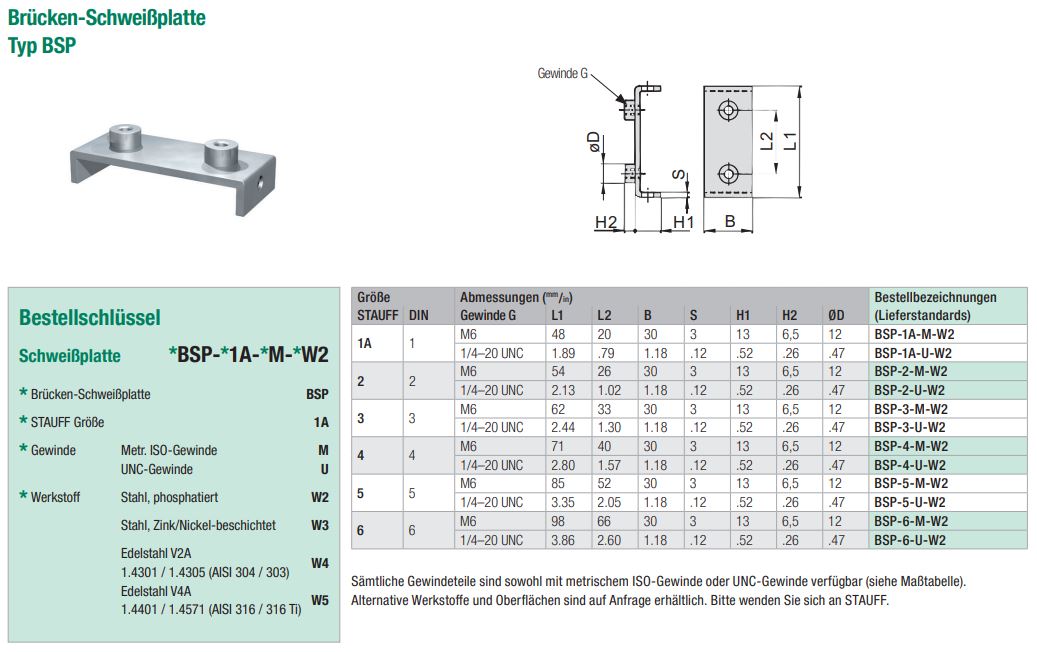

STAUFF Brücken-Schweißplatte BSP für Standard-Baureihe – BSP 1a - für Baugröße 1a / W2 (phosphatiert)

STAUFF Vierkant-Schelle Standard-Baureihe – PP mit gerippter Innenfläche Die STAUFF Vierkant-Schelle der Standard-Baureihe ist eine Befestigungslösung für quadratische und rechteckige Bauteile und basiert auf dem bewährten Schellensystem nach DIN 3015. Der Schellenkörper der Baugröße 5 besteht aus Polypropylen (PP) und verfügt über eine gerippte Innenfläche. Damit eignet sich die Vierkant-Ausführung insbesondere zur kompakten Befestigung von Sensoren, Näherungsschaltern und vergleichbaren technischen Komponenten an Maschinen und Anlagen. Die STAUFF Vierkant-Schelle ist in den Abmessungen 30 x 30 mm, 40 x 36 mm und 40 x 40 mm erhältlich. Sie richtet sich vor allem an Anwender im Maschinen- und Sondermaschinenbau, in der Automatisierungs- und Sensortechnik sowie in der Produktions- und Fördertechnik, die quadratische oder rechteckige Komponenten zuverlässig in bestehende Anlagen integrieren möchten. Vierkant-Schellenkörper für Sensoren und technische Bauteile Im Gegensatz zu klassischen Rohrschellen für runde Leitungen ist diese Ausführung speziell für quadratische beziehungsweise rechteckige Querschnitte vorgesehen. Dadurch können geeignete Sensoren, Näherungsschalter oder andere technische Bauteile formgerecht innerhalb des Schellenkörpers aufgenommen werden. Die Vierkant-Ausführung ist besonders interessant für Konstrukteure, Anlagenbauer und Instandhalter, die standardisierte Befestigungskomponenten einsetzen und gleichzeitig auf individuelle Halterungen oder aufwendige Sonderkonstruktionen verzichten möchten. Gerippte Innenfläche für eine definierte Aufnahme Der Schellenkörper besitzt eine gerippte Innenfläche. Diese Struktur unterstützt die formschlüssige beziehungsweise reibschlüssige Positionierung des aufgenommenen Bauteils innerhalb der Schelle. Damit eignet sich die Ausführung insbesondere für industrielle Anwendungen, bei denen Sensoren oder andere Komponenten kompakt und definiert an Maschinenrahmen, Förderanlagen, Prüfständen oder Automatisierungseinrichtungen befestigt werden sollen. Polypropylen-Schellenkörper der Standard-Baureihe Der Schellenkörper besteht aus Polypropylen (PP) und gehört zur STAUFF Standard-Baureihe. Die Baugröße 5 ermöglicht die Integration in entsprechende STAUFF Befestigungssysteme und bietet eine standardisierte Grundlage für industrielle Montageaufgaben. Die PP-Ausführung eignet sich für zahlreiche Anwendungen im Maschinen-, Geräte- und Anlagenbau, bei denen eine kompakte Halterung technischer Komponenten benötigt wird. Verfügbare Abmessungen und STAUFF Artikelbezeichnungen 30 x 30 mm – 530-30-PP-VK – Baugröße 5 40 x 36 mm – 540-36-PP-VK – Baugröße 5 40 x 40 mm – 540-40-PP-VK – Baugröße 5 Vor der Auswahl sollte die tatsächliche Außenabmessung des zu befestigenden Sensors oder Bauteils geprüft und mit der passenden Ausführung der Vierkant-Schelle abgeglichen werden. Technische Daten der STAUFF Vierkant-Schelle Hersteller: STAUFF Baureihe: Standard-Baureihe Baugröße: 5 Ausführung: Vierkant-Schellenkörper Normsystem: DIN 3015 Material Schellenkörper: Polypropylen (PP) Innenfläche: gerippt Verfügbare Abmessungen: 30 x 30 mm, 40 x 36 mm, 40 x 40 mm Artikelvarianten: 530-30-PP-VK, 540-36-PP-VK, 540-40-PP-VK Typische Anwendung: Befestigung quadratischer und rechteckiger Sensoren oder technischer Bauteile Für Automatisierungs-, Sensor- und Fördertechnik Die STAUFF Vierkant-Schelle eignet sich insbesondere für industrielle Anwendungen, bei denen quadratische oder rechteckige Komponenten sicher positioniert werden sollen. Typische Einsatzbereiche sind beispielsweise: Sensoren und Näherungsschalter Automatisierungsanlagen Produktions- und Fertigungstechnik Förder- und Handhabungstechnik Maschinen- und Sondermaschinenbau Robotik und automatisierte Fertigungszellen Prüf- und Messtechnik Geräte- und Apparatebau Nachrüstung bestehender Maschinen und Anlagen industrielle Wartung und Instandhaltung Praktisch für Neubau und Nachrüstung von Maschinen Neben der Verwendung bei neuen Maschinen- und Anlagenkonstruktionen eignet sich die Vierkant-Schelle auch zur Nachrüstung bestehender Systeme. Zusätzliche Sensoren oder technische Komponenten können damit in vorhandene Konstruktionen integriert werden, sofern Abmessung und Befestigungssystem zueinander passen. Dies ist beispielsweise bei Erweiterungen von Automatisierungsanlagen, dem Einbau zusätzlicher Näherungsschalter oder bei Anpassungen innerhalb von Produktions- und Förderanlagen von Vorteil. STAUFF Schellen für unterschiedliche Befestigungsaufgaben Weitere Ausführungen der STAUFF Schellen Standard-Baureihe für unterschiedliche Leitungs- und Befestigungsaufgaben finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über die verfügbaren STAUFF Hydraulikschellen sowie verschiedene Baugrößen und Ausführungen finden Sie in unserer entsprechenden Produktkategorie. Weitere Lösungen zur Befestigung von Rohren, Leitungen und technischen Komponenten finden Sie außerdem in der Kategorie Rohrbefestigung. Hinweis: Vor der Montage müssen die Abmessungen und die konstruktive Eignung der Schelle für das jeweilige Bauteil geprüft werden. Bei Anwendungen mit besonderen mechanischen, thermischen oder sicherheitstechnischen Anforderungen sind die Vorgaben des Herstellers sowie die Anforderungen der jeweiligen Maschine oder Anlage zu berücksichtigen.

STAUFF Schelle der Standard-Baureihe nach DIN 3015 Die STAUFF Schelle der Standard Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Das Material der STAUFF Schelle nach DIN 3015 ist Polypropylen (PP). Passende Schrauben: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110

STAUFF Schelle mit glatter Innenfläche Die STAUFF Schelle der Standard-Baureihe PPH nach DIN 3015 ist zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser kann zwischen 6 mm und 102 mm gewählt werden. Die Innenfläche der STAUFF Schelle ist glatt. Passende Schrauben für die STAUFF Schelle: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110

STAUFF Rohrschelle Aluminium Die STAUFF Rohrschelle Aluminium der Standard-Baureihe nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen. Der Durchmesser der Rohrschelle Aluminium ist von 4 mm bis 76,1 mm wählbar. Passende Schrauben der Rohrschelle Aluminium: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110

STAUFF Schelle nach DIN 3015 Die STAUFF Schelle der Standard-Baureihe PA mit gerippter Innenfläche nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Rohren, Schläuchen, Kabeln und anderen Bauteilen.   Passende Schrauben für die STAUFF Schelle:   Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110

STAUFF Hydraulikschelle Die STAUFF Hydraulikschelle der Standard-Baureihe PAH nach DIN 3015 zur einfachen und gleichzeitig sicheren Befestigung von Hydraulikleitungen, Rohren, Schläuchen, Kabeln und anderen Bauteilen. Die Hydraulikschelle ist in verschiedenen Durchmessern von 6 mm bis 102 mm erhältlich. Passende Schrauben für die STAUFF Hydraulikschelle: Baugröße Sechskantschraube mit Deckplatte Inbusschraube ohne Deckplatte 1 M6 x 30 M6 x 20 1a M6 x 30 M6 x 20 2 M6 x 35 M6 x 25 3 M6 x 40 M6 x 30 4 M6 x 45 M6 x 35 5 M6 x 60 M6 x 50 6 M6 x 70 M6 x 60 7 M6 x 100 M6 x 90 8 M6 x 125 M6 x 110
