MOTO8BLK - Benzinkupplungs-Set schwarz für 8 mm Benzinschlauch, beidseitig Absperrventil, Viton-Dichtung
25,38 €
Sofort lieferbar.

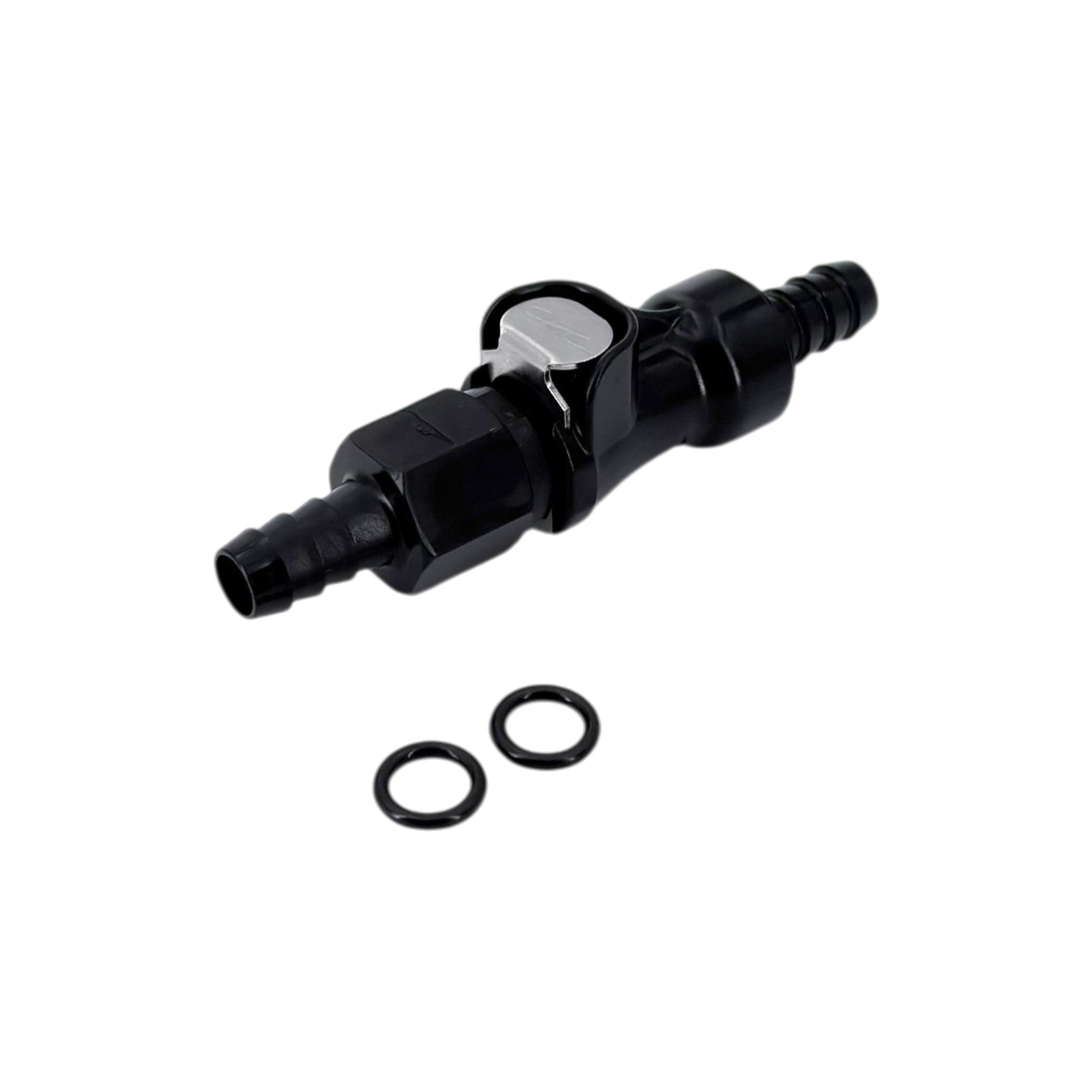

MOTO8BLK Benzinkupplungs-Set schwarz für 8 mm Benzinschlauch – CPC mit beidseitigem Absperrventil
Das MOTO8BLK Benzinkupplungs-Set von CPC ist eine komplette Schnellkupplung für Kraftstoffleitungen mit 7,5 bis 8 mm Benzinschlauch. Das Set besteht aus einer schwarzen CPC Kupplung und einem passenden schwarzen Stecker aus Acetal. Beide Komponenten verfügen über ein eigenes Absperrventil und sind mit kraftstoffgeeigneten Viton-Dichtungen (FKM) ausgestattet.
Beim Trennen der Schnellkupplung werden sowohl Kupplungs- als auch Steckerseite automatisch abgesperrt. Dadurch eignet sich das Set besonders für Motorräder und andere Kraftstoffsysteme, bei denen Benzinleitungen bei Wartungs-, Reparatur- oder Umbauarbeiten regelmäßig getrennt werden müssen.
Lieferumfang des MOTO8BLK Benzinkupplungs-Sets
| Menge | CPC Artikel | Ausführung |
|---|---|---|
| 1 Stück | PLCD17005VMBLK | Schwarze Kupplung aus Acetal, mit Absperrventil und Viton-Dichtung |
| 1 Stück | PLCD22005VMBLK | Schwarzer Stecker aus Acetal, mit Absperrventil und Viton-Dichtung |
| 2 Stück | 731104 | Ersatz-O-Ring aus Viton / FKM |
Für 7,5 bis 8 mm Benzinschlauch
Die Schlauchanschlüsse von Kupplung und Stecker sind für Benzinschläuche mit etwa 7,5 bis 8 mm Innendurchmesser ausgelegt. Der Schlauchtüllenanschluss beträgt rund 7,9 mm und ist damit auf die häufig eingesetzte 8-mm-Kraftstoffleitung abgestimmt.
Für eine sichere Montage sollte der verwendete Benzinschlauch vollständig auf die Schlauchtülle geschoben und mit einer für Schlauch und Anwendung geeigneten Schlauchschelle gesichert werden.
Beidseitige Absperrung beim Entkuppeln
Beim MOTO8BLK besitzen sowohl die Kupplung als auch der Stecker ein integriertes Absperrventil. Werden beide Komponenten voneinander getrennt, schließen die Ventile die jeweilige Leitungsseite.
Das ist insbesondere bei Kraftstoffleitungen praktisch, die beispielsweise beim Ausbau eines Motorradtanks regelmäßig gelöst werden müssen. Im Vergleich zu einer Schnellkupplung mit nur einseitiger Absperrung werden hier beide Seiten der getrennten Verbindung verschlossen.
CPC Markenkomponenten statt einfacher Importkupplungen
Das MOTO8BLK besteht aus Original-Komponenten von CPC – Colder Products Company. CPC Schnellkupplungen werden als technische Steckverbindersysteme für wiederholtes Kuppeln und Entkuppeln eingesetzt. Für das Set werden die einzelnen CPC Komponenten passend miteinander kombiniert und durch zwei Ersatzdichtungen ergänzt.
Damit unterscheidet sich das Set von einfachen, nicht näher spezifizierten Importkupplungen insbesondere durch klar definierte Einzelkomponenten, Werkstoffe, Dichtungsmaterialien und verfügbare Ersatzdichtungen.
Acetal: leicht und kompakt, aber mechanisch nicht unzerstörbar
Kupplung und Stecker des MOTO8BLK bestehen aus Acetal. Der Kunststoff ermöglicht eine leichte und kompakte Schnellkupplung und eignet sich gut für viele Anwendungen an Kraftstoffleitungen.
Bei der Montage muss jedoch berücksichtigt werden, dass Acetal im Gegensatz zu einer Metallkupplung bei starker mechanischer Belastung, Stößen oder ungünstiger Krafteinwirkung beschädigt beziehungsweise gebrochen werden kann. Die Kupplung sollte daher spannungsfrei eingebaut und vor direkter mechanischer Belastung geschützt werden.
Metall-Alternative: BMW03 aus verchromtem Messing
Wird für die Einbausituation eine mechanisch robustere Ausführung aus Metall bevorzugt, ist das BMW03 Benzinkupplungs-Set für 8 mm Benzinschlauch eine Alternative.
Auch das BMW03 besitzt eine beidseitige Absperrung und Viton-Dichtungen, Kupplung und Stecker bestehen jedoch aus verchromtem Messing. Dadurch bietet sich diese Ausführung insbesondere an, wenn eine Metallkupplung aufgrund höherer mechanischer Beanspruchung oder der Einbausituation bevorzugt wird.
Viton-Dichtungen für Kraftstoffanwendungen
Die PLCD-Kupplung und der PLCD-Stecker sind mit Viton-Dichtungen (FKM) ausgestattet. Dieses Dichtungsmaterial ist für den Einsatz der Komponenten in Verbindung mit Kraftstoff vorgesehen.
Zusätzlich enthält das Set zwei Ersatz-O-Ringe 731104. Diese können bei Wartungsarbeiten oder bei einem erforderlichen Dichtungswechsel verwendet werden.
Abmessungen der Ersatzdichtung 731104
- Material: Viton / FKM
- Außendurchmesser: ca. 11 mm
- Innendurchmesser: ca. 8 mm
- Geeignet unter anderem für: CPC Serien PLC, PLC12, LC, APC und NS4
Technische Eigenschaften des MOTO8BLK
- Hersteller: CPC – Colder Products Company
- Set-Bezeichnung: MOTO8BLK
- Produkttyp: Benzinkupplungs-Set / Kraftstoff-Schnellkupplung
- Farbe: Schwarz
- Material Kupplung: Acetal
- Material Stecker: Acetal
- Dichtungsmaterial: Viton / FKM
- Schlauchanschluss: für ca. 7,5 bis 8 mm Benzinschlauch
- Kupplung: PLCD17005VMBLK
- Stecker: PLCD22005VMBLK
- Absperrung: beidseitig, Kupplung und Stecker jeweils mit Absperrventil
- Ersatzdichtungen: 2 x CPC 731104
- Anwendung: Benzin- und Kraftstoffleitungen
Kupplung, Stecker und Ersatzdichtungen auch einzeln erhältlich
Die Komponenten des Sets können bei Bedarf auch einzeln bestellt werden. Die CPC PLCD17005VMBLK Kupplung, der CPC PLCD22005VMBLK Stecker sowie die Viton-Ersatzdichtung 731104 stehen als separate Ersatzteile zur Verfügung.
Weitere CPC Benzinkupplungen für Motorräder
Weitere CPC Schnellkupplungen und passende Lösungen finden Sie in unserem Bereich Motorrad-Benzinschlauch-Kupplungen.
Weitere Ausführungen für unterschiedliche Motorradhersteller finden Sie unter Benzinkupplungen für weitere Motorradhersteller. Unser komplettes Sortiment an Kupplungen und Verbindern finden Sie im Bereich Schlauchverbindung.
