CPC Everis LQ6 Non-Spill Schnellkupplungen für Liquid Cooling
Die CPC Everis® LQ6-Serie wurde speziell für leistungsfähige Flüssigkeitskühlsysteme entwickelt. Die 3/8"-Flow-Schnellkupplungen kombinieren einen hohen Durchfluss mit geringem Druckverlust und einer Non-Spill-Ventiltechnik, die den Medienaustritt beim Trennen auf ein sehr geringes Maß reduziert.
Mit Schlauchanschlüssen von 9,5 mm / 3/8" bis 12,7 mm / 1/2" eignet sich die LQ6 besonders für Server-, Rechenzentrums-, HPC- und industrielle Elektronikkühlung. Neben klassischen Schlauchtüllen finden Sie im Schellen-Shop Varianten mit NPT-, BSPP-, SAE- und Klemmringanschlüssen.
Alle aktuell angebotenen LQ6 Komponenten verfügen über integrierte Absperrventile. Rote und blaue Ausführungen ermöglichen zusätzlich eine eindeutige optische Kennzeichnung unterschiedlicher Kühlleitungen.

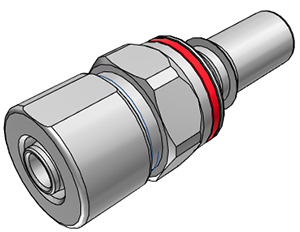

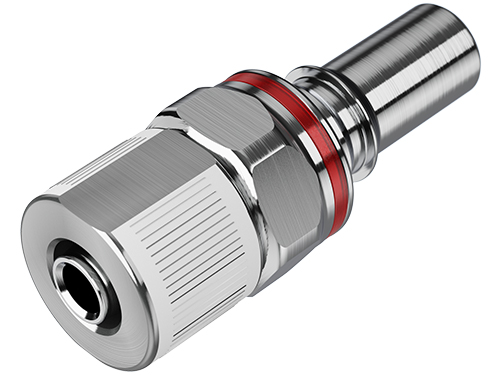

LQ6D20008RED - LQ6 Schlauchtülle | Stecker 9,5 mm ID / 12,7 mm AD Klemmringverschraubung, mit Absperrventil
LQ6 Schlauchtülle mit Klemmringverschraubung Die LQ6 Schlauchtülle LQ6D20008RED mit integrierten Absperrventil hat einen Schlauchanschluss mit einer Klemmringverschraubung (12,7 mm Außendurchmesser und 9,5 mm Innendurchmesser). Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

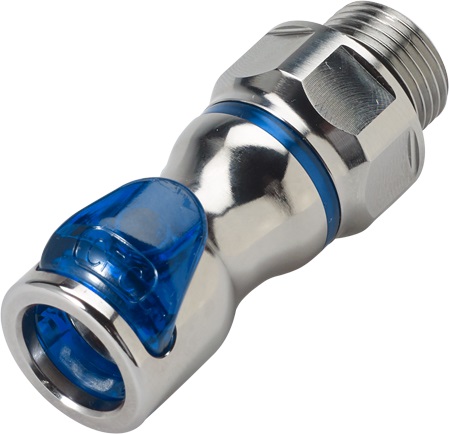

LQ6D31006BLU - CPC LQ6 Kupplung 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
CPC LQ6 Kupplung mit 3/8" G Außengewinde Die LQ6 Kupplung LQ6D31006BLU hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist für 3/8" G Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

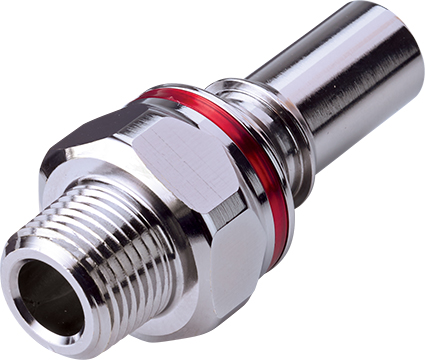

LQ6D24006RED - LQ6 Schlauchtülle | 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
LQ6 Schlauchtülle mit 3/8" NPT Außengewinde Die LQ6 Schlauchtülle LQ6D24006RED mit integrierten Absperrventil hat einen Schlauchanschluss mit 3/8" NPT Außengewinde. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

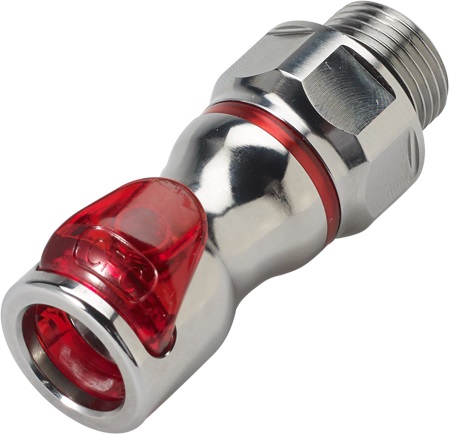

LQ6D31006RED - CPC LQ6 Kupplung 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
CPC LQ6 Kupplung mit 3/8" G Außengewinde Die LQ6 Kupplung LQ6D31006RED hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist für 3/8" G Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

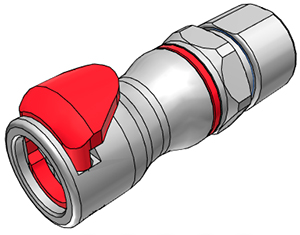

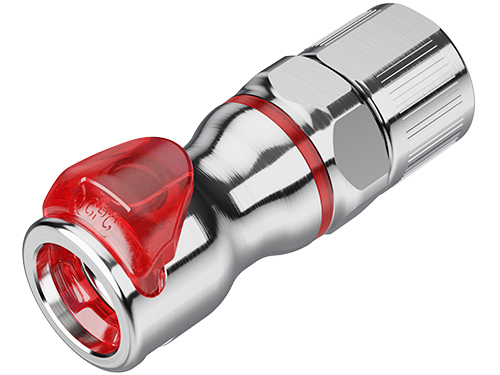

LQ6D13008RED - Kupplung 9,5 mm ID / 12,7 mm AD Klemmringverschraubung, mit Absperrventil, EPDM, Rot
LQ6 Kupplung mit 9,5 mm ID und 12,7 mm AD Klemmringverschraubung Die LQ6 Kupplung LQ6D13008RED hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist mit einer Klemmringverschraubung (12,7 mm Außendurchmesser und 9,5 mm Innendurchmesser) konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

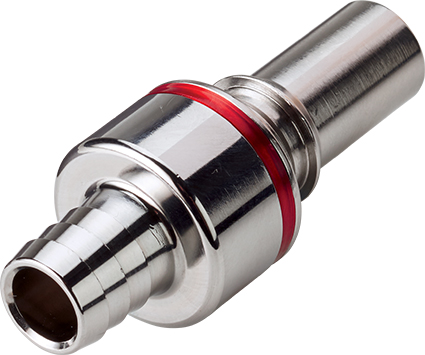

LQ6D22008RED - LQ6 Schlauchtülle | Stecker 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtu
LQ6 Schlauchtülle mit 12,7 mm Schlauchanschluss Die LQ6 Schlauchtülle LQ6D22008BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 12,7 mm Innendurchmesser. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

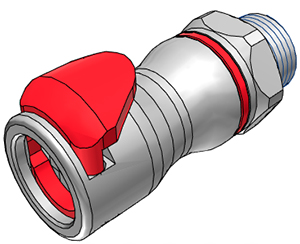

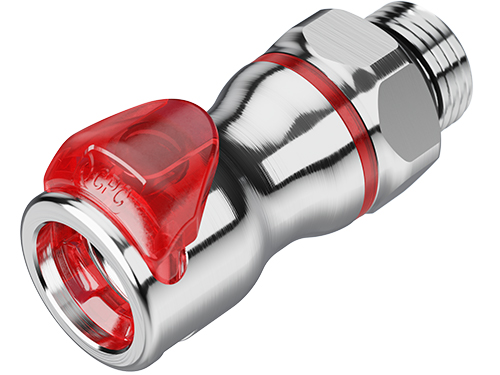

LQ6D30008RED - LQ6 Kupplung 1/2" SAE-Gewinde, mit Absperrventil, EPDM-Dichtung, Rot
LQ6 Kupplung mit 1/2" SAE-Gewinde Die LQ6 Kupplung LQ6D30008RED hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist mit einem 1/2" SAE Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ6-Serie kombinieren.

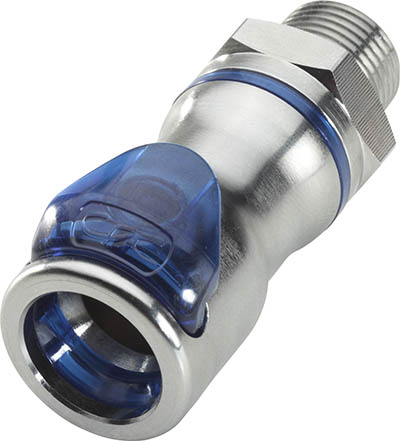

LQ6D10006BLU - LQ6 Kupplung 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
LQ6 Kupplung mit 3/8" NPT Außengewinde für Flüssigkühlung Die LQ6 Kupplung LQ6D10006BLU hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist mit einem 3/8" NPT Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.
LQ6D17006RED - LQ6 Kupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Rot
LQ6 Kupplung mit 9,5 mm Schlauchanschluss und tropfenfreien Absperrventil Die LQ6 Kupplung LQ6D17006RED hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist für 9,5 mm Innendurchmesser konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ6-Serie kombinieren.

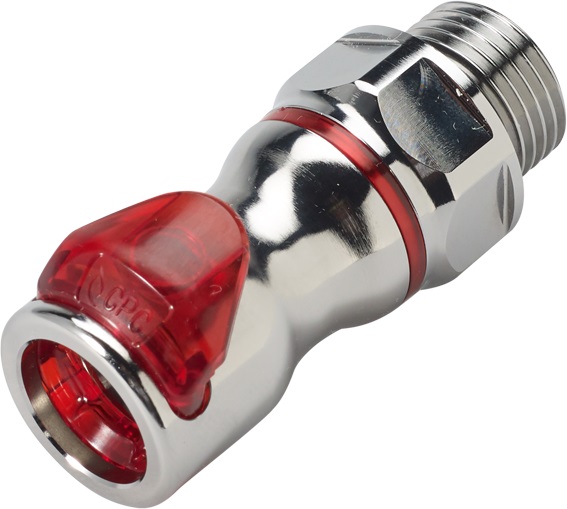

LQ6D31008RED - LQ6 Kupplung 1/2" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
LQ6 Kupplung mit 1/2" G Außengewinde Die LQ6 Kupplung LQ6D31008RED hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss hat ein 1/2" G Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

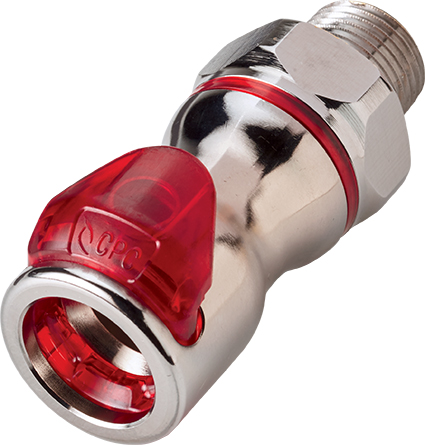

LQ6D10006RED - LQ6 Kupplung 3/8" NPT Außengewinde, mit Absperrventil, EPDM-Dichtung, Rot
LQ6 Kupplung mit 3/8" NPT Außengewinde für Flüssigkühlung Die LQ6 Kupplung LQ6D10006RED hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist mit einem 3/8" NPT Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung für Flüssigkühlung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.
LQ6D46008RED - LQ6 Schlauchtülle | Stecker 1/2 "SAE-Gewinde, mit Absperrventil, EPDM-Dichtung, Rot
LQ6 Schlauchtülle mit 1/2 "SAE-Gewinde Die LQ6 Schlauchtülle LQ6D46008RED mit integrierten Absperrventil hat einen Schlauchanschluss mit 1/2" SAE Außengewinde. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

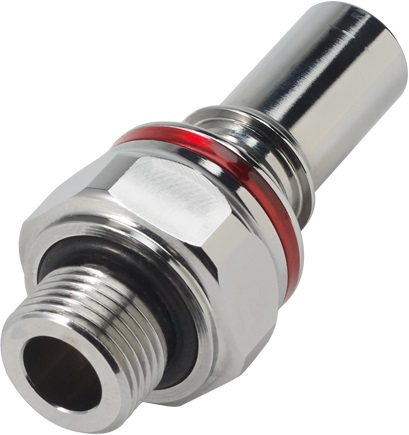

LQ6D47006RED - LQ6 Schlauchtülle | Stecker 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Ro
LQ6 Schlauchtülle mit 3/8" G Außengewinde Die LQ6 Schlauchtülle LQ6D47006RED mit integrierten Absperrventil hat einen Schlauchanschluss mit 3/8" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

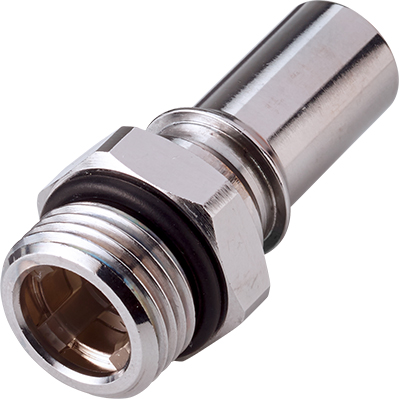

LQ6D46008BLU - LQ6 Schlauchtülle | Stecker 1/2 "SAE-Gewinde, mit Absperrventil, EPDM-Dichtung, Blau
LQ6 Schlauchtülle mit 1/2 "SAE-Gewinde Die LQ6 Schlauchtülle LQ6D46008BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 1/2" SAE Außengewinde. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

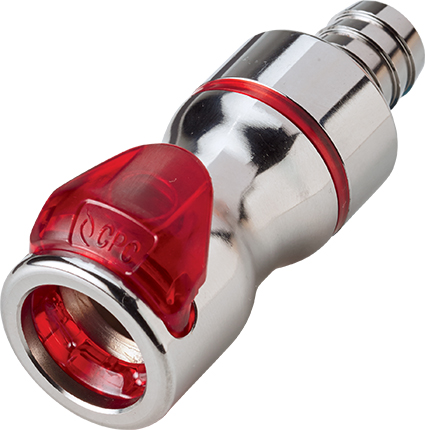

LQ6D17008RED - Kupplung 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Rot
Everis™ LQ6 Kupplung mit 12,7 mm Schlauchanschluss Die LQ6 Kupplung LQ6D17008RED hat einen Schlauchanschluss für 12,7 mm Innendurchmesser. Die LQ6D17008RED besitzt ein Absperrventil. Das Material der LQ6 Kupplung ist Messing verchromt und der Dichtring ist aus EPDM. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Sie können diese LQ6 Kupplung mit allen Steckern der CPC LQ6-Serie kombinieren.

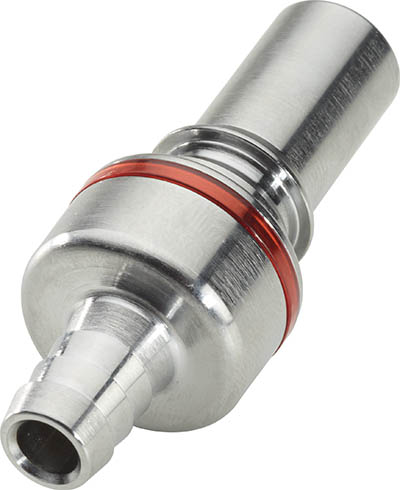

LQ6D22006RED - LQ6 Schlauchtülle | Stecker 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtun
LQ6 Schlauchtülle mit 9,5 mm Schlauchanschluss Die LQ6 Schlauchtülle LQ6D22006RED mit integrierten Absperrventil hat einen Schlauchanschluss mit 9,5 mm Innendurchmesser. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Rot Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

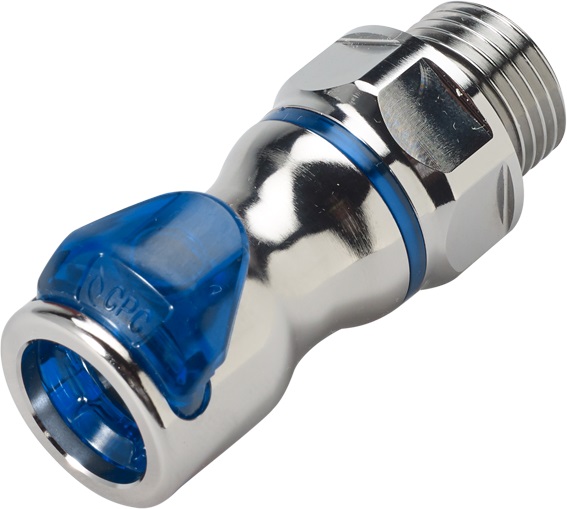

LQ6D31008BLU - LQ6 Kupplung 1/2" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Blau
LQ6 Kupplung mit 1/2" G Außengewinde Die LQ6 Kupplung LQ6D31008BLU hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss hat ein 1/2" G Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

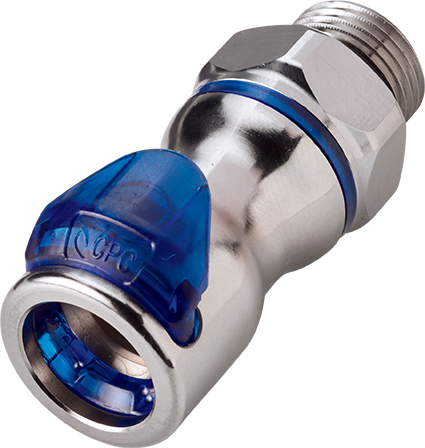

LQ6D30008BLU - LQ6 Kupplung 1/2" SAE-Gewinde, mit Absperrventil, EPDM-Dichtung, Blau
LQ6 Kupplung mit 1/2" SAE-Gewinde Die LQ6 Kupplung LQ6D30008BLU hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist mit einem 1/2" SAE Außengewinde konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ6-Serie kombinieren.
LQ6D47008BLU - LQ6 Schlauchtülle | Stecker 1/2" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Bl
LQ6 Schlauchtülle mit 1/2" G Außengewinde Die LQ6 Schlauchtülle LQ6D47008BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 1/2" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

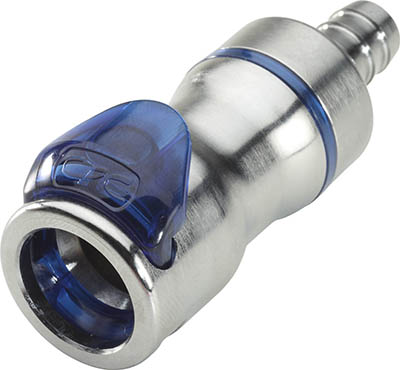

LQ6D17006BLU - LQ6 Kupplung 9,5 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
LQ6 Kupplung mit 9,5 mm Schlauchanschluss und tropfenfreien Absperrventil Die LQ6 Kupplung LQ6D17006BLU hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist für 9,5 mm Innendurchmesser konzipiert. Die LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Ihren Einsatzbereich findet die LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der LQ6-Serie kombinieren.
LQ6D47006BLU - LQ6 Schlauchtülle | Stecker 3/8" G Außengewinde, mit Absperrventil, EPDM-Dichtung, Bl
LQ6 Schlauchtülle mit 3/8" G Außengewinde Die LQ6 Schlauchtülle LQ6D47006BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 3/8" G Außengewinde. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

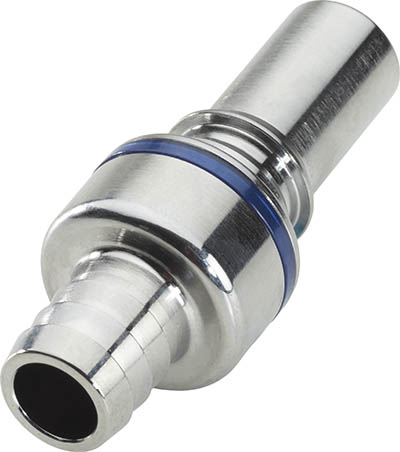

LQ6D22008BLU - LQ6 Schlauchtülle | Stecker 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtu
LQ6 Schlauchtülle mit 12,7 mm Schlauchanschluss Die LQ6 Schlauchtülle LQ6D22008BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit 12,7 mm Innendurchmesser. Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

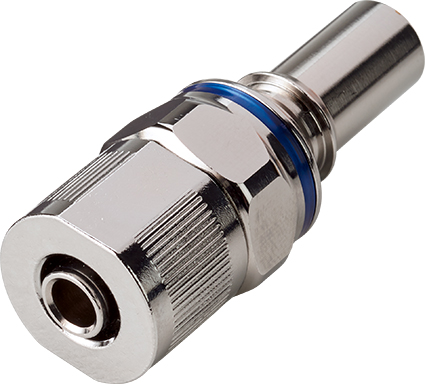

LQ6D20008BLU - LQ6 Schlauchtülle | Stecker 9,5 mm ID / 12,7 mm AD Klemmringverschraubung, mit Absper
LQ6 Schlauchtülle mit Klemmringverschraubung Die LQ6 Schlauchtülle LQ6D20008BLU mit integrierten Absperrventil hat einen Schlauchanschluss mit einer Klemmringverschraubung (12,7 mm Außendurchmesser und 9,5 mm Innendurchmesser). Eine Tropfenbildung wird bei der CPC LQ6 Schlauchtüllen Serie durch eine spezielle Ventiltechnologie reduziert, sodass beispielsweise verbaute Elektronikteile geschützt sind. Das Tropfenverhalten liegt bei <0,125 ml pro Trennvorgang bei 8,3 bar. Die LQ6 Schlauchtülle ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Bei Kälteanwendungen und der Flüssigkühlung findet die LQ6 Schlauchtülle Ihren großen Einsatzbereich. Die Schlauchsteckverbindung der CPC LQ6-Serie kann mit allen Schnellverschlusskupplungen und Schlauchsteckern der CPC LQ6-Serie kombinieren.

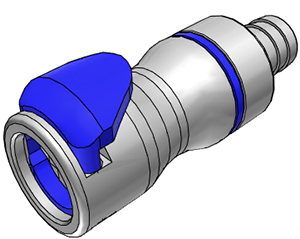

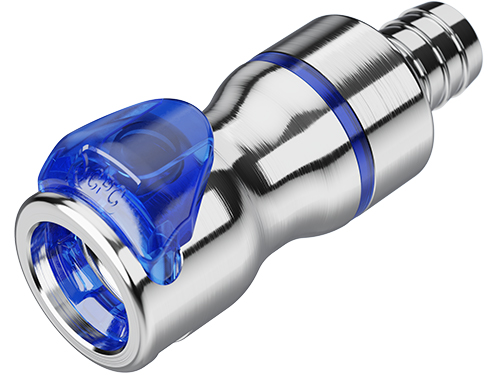

LQ6D17008BLU - CPC LQ6 Kupplung 12,7 mm Schlauchanschluss, mit Absperrventil, EPDM-Dichtung, Blau
CPC LQ6 Kupplung mit 12,7 mm Schlauchanschluss und tropffreien Absperrventil Die CPC LQ6 Kupplung LQ6D17008BLU hat ein integrierten Absperrventil mit einem Tropfenverhalten von <0,125 ml pro Trennvorgang bei 8,3 bar. Dadurch werden verbaute Elektronikteile geschützt. Der Schlauchanschluss ist für 12,7 mm Innendurchmesser konzipiert. Die CPC LQ6 Kupplung ist aus verchromtem Messing gefertigt. Max. Betriebsdruck: Vakuum bis 8,3 bar Max. Betriebstemperatur: -17 °C bis 115 °C Farbe: Blau Ihren Einsatzbereich findet die CPC LQ6 Kupplung bei Kälteanwendungen sowie Flüssigkühlsystemen. Das schnelle und komplizierte Verbinden und Trennen zeichnen die LQ6 Kupplung aus. Sie können diese Schnellverschlusskupplung mit allen Schlauchtüllen und Schlauchsteckern der CPC LQ6-Serie kombinieren.
- LQ6 für Server- & Elektronikkühlung
- Betriebsdruck, Temperatur & Werkstoffe
- Non-Spill & minimaler Medienaustritt
- Hoher Durchfluss & Cv 2,2
- 9,5 & 12,7 mm Schlauchanschluss
- NPT, BSPP & SAE
- 12,7 mm AD / 9,5 mm ID Klemmring
- Rote & blaue Farbcodierung
- EPDM, FKM & FVMQ
- LQ4, LQ6 oder LQ8?
- Häufige Fragen zur LQ6-Serie
Everis LQ6 für Server-, Rechenzentrums- & Elektronikkühlung
Die Everis LQ6 wurde für professionelle Flüssigkeitskühlung entwickelt. Bei modernen Server-, GPU-, AI- und HPC-Systemen müssen immer größere Wärmemengen auf begrenztem Raum abgeführt werden. Schnell trennbare Kühlmittelleitungen erleichtern dabei Montage, Service und Austausch einzelner Komponenten.
Typische Vorteile der LQ6-Serie sind:
- hoher Durchfluss bei kompakter Bauform
- geringer Druckverlust
- Non-Spill-Ventiltechnik
- Trennen innerhalb des zulässigen Betriebsdruckbereichs
- sehr geringer Medienaustritt
- robuste Metallkonstruktion
- Einhandbedienung
- hörbares Klicksignal beim vollständigen Verbinden
- rote und blaue Farbcodierung
- schwenkbare Verbindung
- für langfristig gekuppelte Systeme entwickelt
Dadurch eignet sich die LQ6 beispielsweise für Direct-to-Chip-Kühlung, Serverracks, Kühlplatten, Verteiler, Wärmetauscher und andere leistungsfähige Thermal-Management-Systeme.
Betriebsdruck, Betriebstemperatur & Werkstoffe der LQ6-Serie
Die CPC Everis LQ6 ist für anspruchsvolle professionelle Kühlsysteme ausgelegt.
Betriebsdruck: Vakuum bis 8,3 bar (120 psi)
Betriebstemperatur: -17 °C bis +115 °C / 0 °F bis 240 °F
Werkstoffe der Standardausführung:
- Hauptkomponenten: beschichtetes beziehungsweise verchromtes Messing
- Ventile: Hochleistungskunststoff
- Daumenentriegelung: Hochleistungskunststoff
- Ventilfeder: Edelstahl 302
- äußere Feder: Edelstahl 302
- Standarddichtung: EPDM
- Schmierstoff: Krytox® PFPE
Bitte beachten: Druck, Temperatur, Kühlmedium, Konzentration und Arbeitsumgebung können die Leistungsfähigkeit einer Schnellkupplung beeinflussen. Die konkrete Eignung muss deshalb anhand des tatsächlich verwendeten Kühlsystems geprüft werden.
Non-Spill-Technologie mit sehr geringem Medienaustritt
Bei Flüssigkeitskühlung von Elektronik ist austretendes Kühlmittel besonders kritisch. Die LQ6 verwendet deshalb eine spezielle Non-Spill-Ventiltechnik, bei der sowohl Kupplung als auch Stecker beim Trennen den Fluidweg schließen.
CPC spezifiziert für die aktuelle LQ6-Serie:
- Medienaustritt bei 0 bar: weniger als 0,03 ml pro Trennvorgang
- Medienaustritt bei 8,3 bar: weniger als 0,03 ml pro Trennvorgang
- Lufteinschluss beim Verbinden: weniger als 0,02 ml
Dadurch wird der Kühlmittelverlust beim Öffnen der Verbindung auf ein sehr geringes Volumen reduziert und empfindliche Elektronik besser vor austretender Flüssigkeit geschützt.
Die Bezeichnung Non-Spill bedeutet dabei nicht, dass technisch keinerlei Flüssigkeit messbar vorhanden sein kann. Maßgeblich sind die spezifizierten Herstellerwerte.
Hoher Durchfluss mit Cv-Wert von ca. 2,2
Eine wesentliche Stärke der LQ6 ist die hohe Durchflusskapazität bei vergleichsweise geringem Druckverlust.
CPC gibt für die Serie einen Durchflusskoeffizienten von ungefähr Cv 2,2 beziehungsweise Kv 1,9 an.
Damit ist die LQ6 für leistungsfähigere Kühlkreisläufe geeignet, in denen gegenüber kleineren LQ-Serien ein höherer Volumenstrom benötigt wird.
Ein niedriger Druckverlust ist für Liquid Cooling besonders wichtig, weil unnötige hydraulische Widerstände:
- die benötigte Pumpenleistung erhöhen
- den erreichbaren Volumenstrom reduzieren
- die Effizienz des Kühlkreislaufs beeinflussen
können.
Der tatsächlich erreichbare Durchfluss hängt immer vom kompletten Kühlsystem ab – einschließlich Schläuchen, Verteiler, Kühlplatten, Wärmetauschern, Radiatoren und Pumpe.
Durchfluss beim Trennvorgang
CPC gibt für die aktuelle Everis LQ6 einen maximal zulässigen Durchfluss von 15,1 l/min beziehungsweise 4,0 US-gal/min beim Trennvorgang innerhalb des spezifizierten Druckbereichs an.
Dieser Wert beschreibt den Zustand während des Entkuppelns und ist nicht mit dem normalen maximalen Durchfluss des vollständig verbundenen Systems gleichzusetzen.
LQ6 für 9,5 mm / 3/8" und 12,7 mm / 1/2" Schlauch
Die Everis LQ6-Serie deckt Schlauchinnendurchmesser von 9,5 bis 12,7 mm beziehungsweise 3/8" bis 1/2" ab.
9,5 mm / 3/8" Schlauchanschluss
Für 9,5-mm-Schläuche finden Sie im Schellen-Shop passende Kupplungen und Stecker mit integrierten Absperrventilen.
Diese Größe eignet sich insbesondere für leistungsfähige, aber weiterhin kompakte Liquid-Cooling-Systeme.
12,7 mm / 1/2" Schlauchanschluss
Für größere Kühlmittelleitungen stehen Kupplungen und Stecker für 12,7 mm beziehungsweise 1/2" Schlauchinnendurchmesser zur Verfügung.
Die größere Leitungsdimension ermöglicht bei entsprechend ausgelegtem Gesamtsystem höhere Volumenströme und eignet sich insbesondere für leistungsstärkere Kühlkreisläufe.
Bei klassischen Schlauchtüllen bezieht sich das Maß auf den Innendurchmesser des verwendeten Schlauches.
LQ6 mit NPT-, BSPP- & SAE-Gewinde
Neben Schlauchtüllen bietet das aktuelle LQ6-Sortiment verschiedene Gewindeanschlüsse für eine direkte Integration in Kühlplatten, Verteiler, Manifolds oder andere Komponenten.
3/8" NPT
Für entsprechende konische Rohrgewinde stehen LQ6 Komponenten mit 3/8"-NPT-Außengewinde zur Verfügung.
NPT ist ein konisches amerikanisches Rohrgewinde. Gewindegröße, Gegenanschluss und Abdichtungsmethode müssen zur jeweiligen Anwendung passen.
G 3/8" & G 1/2" BSPP
Für zylindrische Rohrgewinde bietet das Sortiment:
- G 3/8" BSPP
- G 1/2" BSPP
BSPP und NPT sind unterschiedliche Gewindestandards und dürfen trotz teilweise ähnlicher Nenngrößen nicht miteinander verwechselt werden.
1/2" SAE
Zusätzlich stehen LQ6 Kupplungen und Stecker mit 1/2"-SAE-Anschluss zur Verfügung.
SAE-, BSPP- und NPT-Anschlüsse unterscheiden sich bei Gewindegeometrie und Dichtkonzept. Vor der Bestellung sollte deshalb die vorhandene Portnorm eindeutig bestimmt werden.
12,7 mm AD / 9,5 mm ID Klemmringverschraubung
Eine weitere wichtige Anschlussvariante ist die Klemmring- beziehungsweise PTF-Verbindung für 12,7 mm Außendurchmesser und 9,5 mm Innendurchmesser.
Dabei gilt:
- AD: 12,7 mm Außendurchmesser
- ID: 9,5 mm Innendurchmesser
Diese Angaben dürfen nicht mit einer klassischen 12,7-mm-Schlauchtülle verwechselt werden. Bei der Klemmringausführung ist der Außendurchmesser der Leitung für die Passung entscheidend.
Im Schellen-Shop finden Sie sowohl Kupplungs- als auch Steckerseiten mit dieser Anschlusskonfiguration.
Rote & blaue Farbcodierung für Kühlkreisläufe
Die Everis LQ6 ist mit Cool Blue und Warm Red erhältlich. Die Farbcodierung erleichtert die schnelle visuelle Unterscheidung verschiedener Kühlleitungen.
Eine mögliche Zuordnung ist beispielsweise:
- Blau: kalter Vorlauf
- Rot: erwärmter Rücklauf
Die tatsächliche Bedeutung der Farben wird vom Betreiber festgelegt. Entscheidend ist eine einheitliche Kennzeichnung im gesamten System.
Besonders in Serverracks oder Systemen mit mehreren parallelen Kühlkreisläufen kann die optische Zuordnung Montage-, Wartungs- und Servicearbeiten vereinfachen und Fehlanschlüsse reduzieren.
EPDM, FKM oder FVMQ passend zum Kühlmedium auswählen
Die aktuell im Schellen-Shop gelisteten LQ6-Ausführungen verwenden EPDM-Dichtungen.
CPC bietet für die LQ6-Produktfamilie zusätzlich FKM und FVMQ als Dichtungsoptionen an.
- EPDM: Standardoption und häufig für wasser-/glykolbasierte Kühlmedien interessant
- FKM: optionale Dichtung für andere Medienanforderungen
- FVMQ: optional; erweitert den unteren spezifizierten Temperaturbereich bis auf -40 °C
Die konkrete Medienverträglichkeit muss immer anhand des Kühlmittels, seiner Konzentration, der Temperatur und weiteren Betriebsbedingungen geprüft werden.
Mehrlippendichtungen für zusätzlichen Schutz
Die LQ6 verwendet redundante Mehrlippendichtungen innerhalb der Kupplungsverbindung.
Diese Konstruktion bietet zusätzlichen Schutz gegen Verunreinigungen und Partikel, die eine einzelne Dichtfläche beeinträchtigen könnten.
Das ist insbesondere für Kühlsysteme interessant, deren Schnellkupplungen über lange Zeiträume verbunden bleiben.
Für dauerhaft gekuppelte Liquid-Cooling-Systeme
Viele Server- und Elektronikkühlsysteme werden nach der Montage über Monate oder Jahre nicht getrennt. Die LQ6 wurde deshalb ausdrücklich auch für langfristig gekuppelte Anwendungen entwickelt.
Die Ventil- und Dichtungskonstruktion soll sicherstellen, dass die Schnellkupplung auch nach längerer Betriebsdauer zuverlässig geöffnet werden kann und der Medienaustritt beim späteren Trennen gering bleibt.
Damit eignet sich die Serie sowohl für regelmäßig gewartete Testsysteme als auch für dauerhaft installierte Kühlinfrastrukturen.
Schwenkbare Verbindung & ergonomische Entriegelung
Nach dem Verbinden kann die LQ6 innerhalb der Kupplungsachse ausgerichtet werden. Dadurch lassen sich Entriegelung und Leitung passend zur Einbausituation positionieren.
Das reduziert mechanische Spannungen im Schlauch und erleichtert Installation sowie Wartung.
Beim vollständigen Verbinden signalisiert ein hörbares Klickgeräusch, dass Stecker und Kupplung korrekt verriegelt sind.
Typische Anwendungen der CPC Everis LQ6-Serie
Die LQ6 wurde für professionelle Flüssigkeitskühlsysteme mit höherem Durchflussbedarf entwickelt.
Typische Einsatzbereiche sind beispielsweise:
- AI- und GPU-Serverkühlung
- High-Performance Computing
- Supercomputer
- Rechenzentren
- Direct-to-Chip Cooling
- Cold Plates und Kühlplatten
- Halbleitertests
- Ladesysteme und Leistungselektronik
- industrielle Elektronikkühlung
- medizinische Elektronik bei geeigneter Produktausführung
- OEM-Thermal-Management-Systeme
Für medizinische und andere regulierte Anwendungen müssen Produktausführung und eventuell erforderliche Zulassungen separat geprüft werden.
LQ4, LQ6 oder LQ8 – welche Everis-Serie passt?
Die passende CPC Everis-Serie richtet sich hauptsächlich nach Leitungsquerschnitt, benötigtem Durchfluss, Anschlussart und verfügbarem Bauraum.
LQ4 verwendet eine 1/4"-Flow-Schnittstelle und deckt kleinere Leitungsquerschnitte ab.
LQ6 besitzt eine 3/8"-Flow-Schnittstelle und deckt 9,5 bis 12,7 mm Schlauchinnendurchmesser ab. Mit einem Cv-Wert von ungefähr 2,2 eignet sie sich für leistungsfähigere Kühlkreisläufe.
LQ8 bietet eine noch größere 1/2"-Flow-Plattform für Anwendungen mit weiter erhöhtem Durchflussbedarf.
- CPC Everis LQ2-Serie
- CPC Everis LQ4-Serie
- CPC Everis LQ8-Serie
- CPC BLQ2-Serie
- CPC NS6-Serie
- Schnellkupplungen für Wasserkühlung
- CPC Schnellkupplungen im Überblick
- CPC Colder Products
Viele Everis LQ6 Kupplungen und Stecker erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu 9,5- oder 12,7-mm-Schlauchanschluss, NPT/BSPP/SAE, Klemmringverschraubung, Kühlmedium oder Dichtung unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC Everis LQ6-Serie
Was ist die CPC Everis LQ6-Serie?
Die Everis LQ6 ist eine CPC Non-Spill Schnellkupplungsserie mit 3/8"-Flow-Schnittstelle, die speziell für leistungsfähige Flüssigkeitskühlung von Elektronik entwickelt wurde.
Wie hoch ist der Betriebsdruck der LQ6?
Der Betriebsdruck reicht von Vakuum bis 8,3 bar beziehungsweise 120 psi.
Welche Betriebstemperatur ist zulässig?
Die Standardausführung der LQ6 ist für -17 °C bis +115 °C beziehungsweise 0 °F bis 240 °F spezifiziert.
Welche Schlauchgrößen gibt es bei LQ6?
Die Serie deckt Schlauchinnendurchmesser von 9,5 bis 12,7 mm beziehungsweise 3/8" bis 1/2" ab.
Wie viel Kühlmittel tritt beim Trennen aus?
Nach der aktuellen CPC-Spezifikation beträgt der Medienaustritt weniger als 0,03 ml pro Trennvorgang – sowohl bei 0 bar als auch beim maximal spezifizierten Betriebsdruck von 8,3 bar.
Wie hoch ist der Lufteinschluss?
CPC gibt für die aktuelle LQ6-Serie weniger als 0,02 ml Lufteinschluss pro Verbindungsvorgang an.
Welchen Cv-Wert besitzt die LQ6?
Der Durchflusskoeffizient liegt bei ungefähr Cv 2,2 beziehungsweise Kv 1,9.
Welche Gewindeanschlüsse gibt es im Schellen-Shop?
Das aktuelle Sortiment umfasst unter anderem 3/8" NPT, G 3/8" BSPP, G 1/2" BSPP sowie 1/2" SAE.
Was bedeutet 12,7 mm AD / 9,5 mm ID?
AD bezeichnet den Außendurchmesser und ID den Innendurchmesser der Leitung. Die entsprechende Klemmringausführung ist für 12,7 mm Außendurchmesser und 9,5 mm Innendurchmesser vorgesehen.
Welche Dichtung wird bei LQ6 verwendet?
Die im Schellen-Shop angebotenen Standardvarianten verwenden EPDM. CPC bietet außerdem FKM- und FVMQ-Dichtungsoptionen an.
Wofür gibt es rote und blaue LQ6 Kupplungen?
Die Farbcodierung dient der visuellen Unterscheidung verschiedener Kühlleitungen. Häufig werden beispielsweise Vorlauf und Rücklauf unterschiedlich gekennzeichnet. Die konkrete Zuordnung legt der Betreiber fest.
Ist die LQ6 für Server- und Rechenzentrumskühlung geeignet?
Ja. Die LQ6 wurde speziell für Liquid Cooling von Elektronik entwickelt und wird unter anderem für Server-, HPC-, Rechenzentrum- und Direct-to-Chip-Kühlsysteme eingesetzt. Die konkrete Systemauslegung muss anhand von Medium, Druck, Temperatur und Durchfluss erfolgen.
