Rohrschelle nach DIN 3567 Form A

Schellen-Shop

1,58 €*

Preise inkl. MwSt. zzgl. Versandkosten

121 Bewertungen

Sofort lieferbar.

Durchmesser (mm) - Ihr Außendurchmesser

Werkstoff

Paar (Ober- & Unterteil)

Artikelnummer: 2000000223598

Gewicht: 0.19 kg

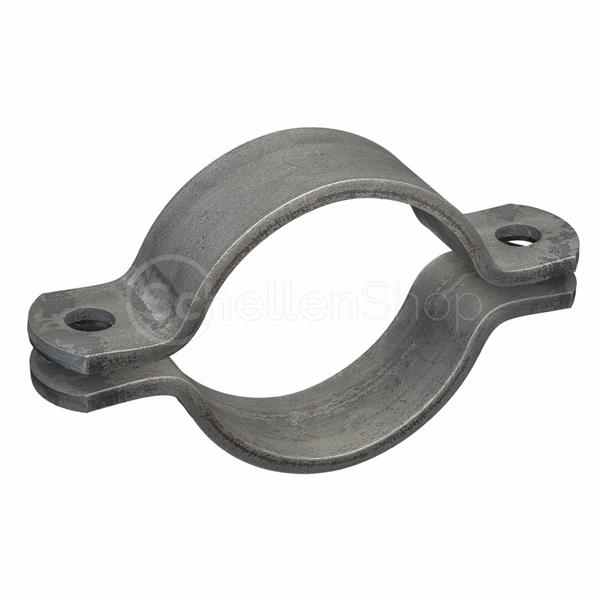

DIN 3567 Rohrschelle Form A

Diese schwere zweiteilige Rohrschelle nach DIN 3567 Form A dient der Befestigung von Rohren, Masten und ähnlichen Rundteilen. Sie eignen sich besonders zum Aufbau von Rohrlagern und Schweißkonstruktionen.

Lieferumfang: Rohrschelle nach DIN 3567 Form A ohne Schrauben und Muttern

nicht-auswählbare Abmessungen auf Anfrage möglich!

Herstellerinformationen:

Gaßmann GmbH (Schellen-Shop)
Robert-Bosch-Str. 4
D-37308 Heilbad Heiligenstadt
Tel.: +49 3606/551018
info@schellen-shop.de

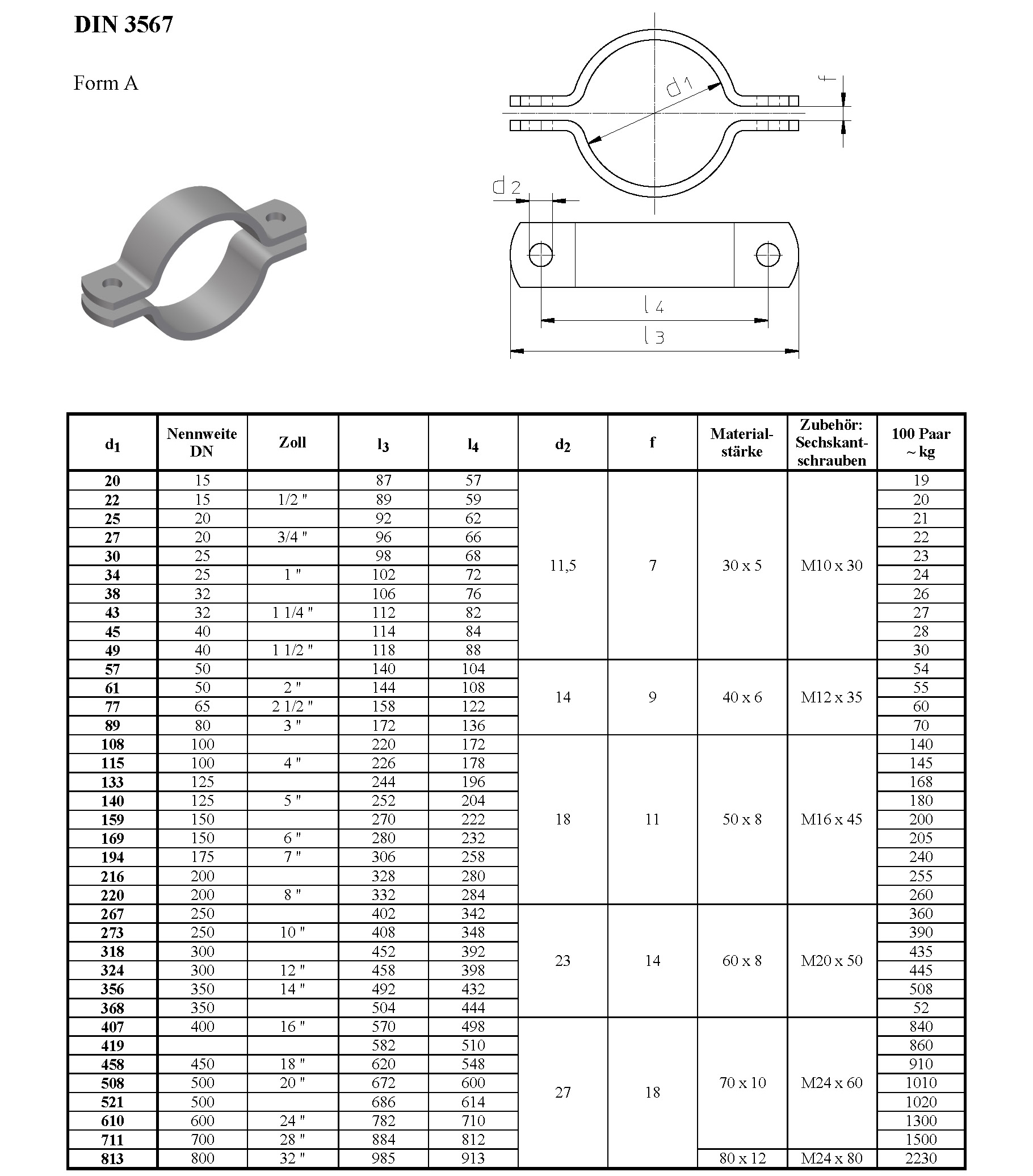

Technische Daten
Rohrschelle nach DIN 3567 Form A

Durchmesser (mm):	89, 100, 108, 114, 115, 121, 124, 126, 128, 135, 146, 150, 152, 154, 160, 163, 168, 169, 170, 172, 175, 176, 186, 210, 220, 222, 223, 224, 226, 228, 229, 230, 232, 235, 240, 246, 250, 267, 276, 290, 292, 300, 320, 333, 350, 386, 445, 560, 610, 630, 711, 813
Material:	Edelstahl V2A (1.4301), Edelstahl V4A, Stahl blank (S235 JR), feuerverzinkt (tzn)

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Weitere technische Details auf Anfrage!

Durchmesser (mm):	89, 100, 108, 114, 115, 121, 124, 126, 128, 135, 146, 150, 152, 154, 160, 163, 168, 169, 170, 172, 175, 176, 186, 210, 220, 222, 223, 224, 226, 228, 229, 230, 232, 235, 240, 246, 250, 267, 276, 290, 292, 300, 320, 333, 350, 386, 445, 560, 610, 630, 711, 813
Material:	Edelstahl V2A (1.4301), Edelstahl V4A, Stahl blank (S235 JR), feuerverzinkt (tzn)
