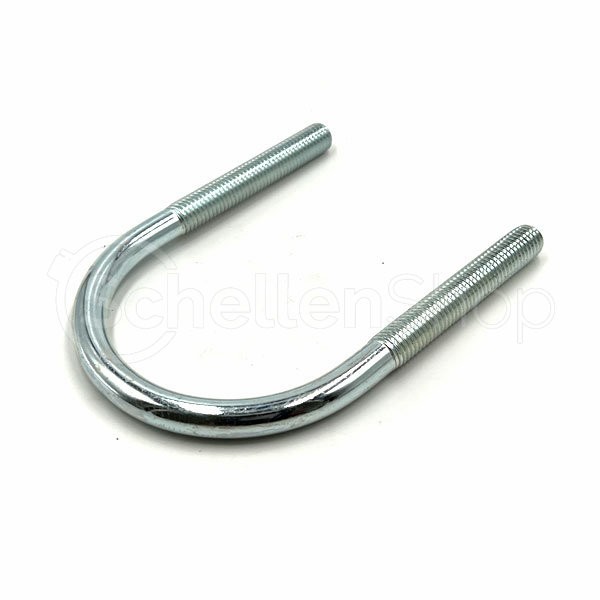

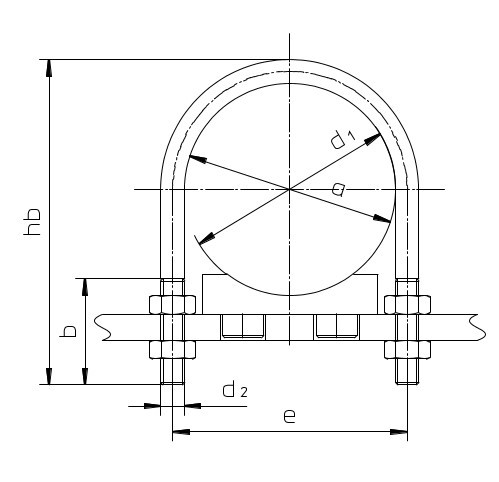

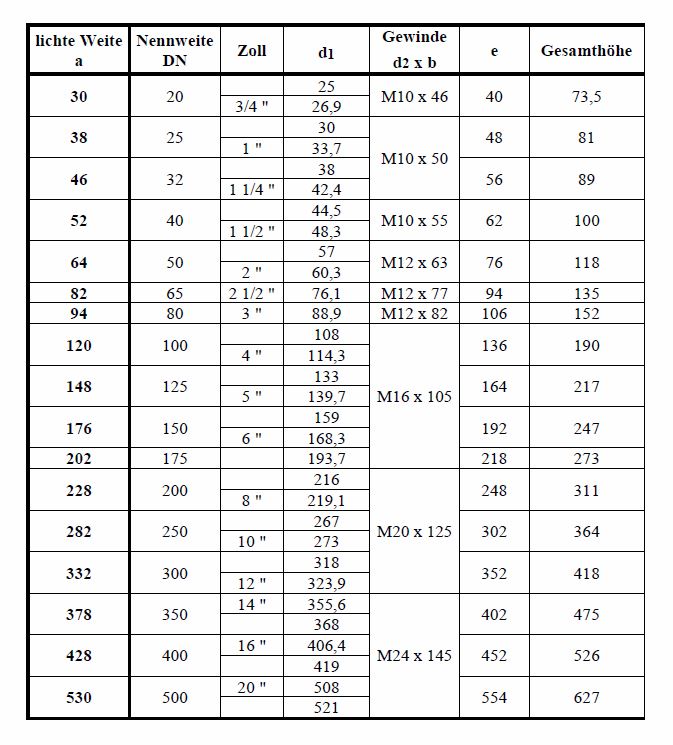

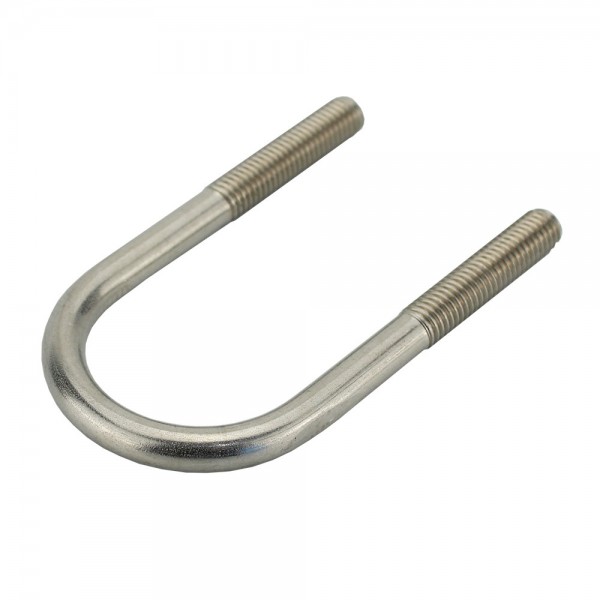

RB Rundstahlbügel mit langen Schenkeln

Quadratrohrbügel - Halterung für Vierkantrohr Quadratrohrbügel dienen der Befestigung von Vierkantrohren und eckigen Profilen. Lieferumfang der Quadratrohrbügel - Halterung für Vierkantrohr: Rundstahlbügel werden ohne Schale und Mutter geliefert.

DIN 3570 Gegenplatte für Rundstahlbügel  Die Gegenplatte für Rundstahlbügel oder Rundbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Rundrohr aus Stahl oder Edelstahl. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl V2A / V4A. Gegenplatte für Rundstahlbügel mit Lichte Weite a = 23 oder 25: Material: 30x3 mm Lochmittenabstand: 34 mm Bohrung: 12 mm Gesamtlänge: 64 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 30: Material: 30x3 mm Lochmittenabstand: 40 mm Bohrung: 12 mm Gesamtlänge: 70 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 38: Material: 30x3 mm Lochmittenabstand: 48 mm Bohrung: 12 mm Gesamtlänge: 78 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 46: Material: 30x3 mm Lochmittenabstand: 56 mm Bohrung: 12 mm Gesamtlänge: 86 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 64: Material: 30x3 mm Lochmittenabstand: 76 mm Bohrung: 14 mm Gesamtlänge: 106 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 82: Material: 30x3 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 124 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 94: Material: 30x3 mm Lochmittenabstand: 106 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 120:Material: 40x4 mm Lochmittenabstand: 136 mm Bohrung: 18 mm Gesamtlänge: 170 mm Gegenplatte für Rundstahlbügel mit Lichte Weite a = 148:Material: 40x4 mm Lochmittenabstand: 164 mm Bohrung: 18 mm Gesamtlänge: 196 mm

Rundstahlbügel DIN 3570 Rundstahlbügel nach DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert. Bitte beachten: Die Rundstahlbügel in Edelstahl A2/A4 werden "schmierblank" geliefert, d.h. nicht gewaschen oder bebeizt.

Rundstahlbügel ähnlich DIN 3570 Rundstahlbügel ähnlich DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken. Lieferumfang: Rundstahlbügel werden ohne Schale und Mutter geliefert.

Gegenplatte für Quadratrohrbügel Die Gegenplatte für Quadratrohrbügel dienen als Gegenstück der Bügelschraube / Bügelschelle zur Befestigung von Quadratrohr und Vierkantrohr. Sie erhalten die Gegenplatte bei uns in verzinkten Stahl oder Edelstahl. Gegenplatte für Lichte Weite a = 42: Material: 30x3 mm Lochmittenabstand: 52 mm Bohrung: 12 mm Gesamtlänge: 72 mm Gegenplatte für Lichte Weite a = 52: Material: 30x3 mm Lochmittenabstand: 62 mm Bohrung: 12 mm Gesamtlänge: 82 mm Gegenplatte für Lichte Weite a = 62: Material: 30x3 mm Lochmittenabstand: 72 mm Bohrung: 12 mm Gesamtlänge: 92 mm Gegenplatte für Lichte Weite a = 72: Material: 30x3 mm Lochmittenabstand: 84 mm Bohrung: 14 mm Gesamtlänge: 104 mm Gegenplatte für Lichte Weite a = 82: Material: 30x3 mm Lochmittenabstand: 94 mm Bohrung: 14 mm Gesamtlänge: 116 mm Gegenplatte für Lichte Weite a = 92: Material: 30x3 mm Lochmittenabstand: 104 mm Bohrung: 14 mm Gesamtlänge: 126 mm Gegenplatte für Lichte Weite a = 102: Material: 40x4 mm Lochmittenabstand: 114 mm Bohrung: 14 mm Gesamtlänge: 136 mm Gegenplatte für Lichte Weite a = 122: Material: 40x4 mm Lochmittenabstand: 134 mm Bohrung: 14 mm Gesamtlänge: 156 mm Gegenplatte für Lichte Weite a = 142:Material: 40x4 mm Lochmittenabstand: 158 mm Bohrung: 18 mm Gesamtlänge: 190 mm Gegenplatte für Lichte Weite a = 162:Material: 40x4 mm Lochmittenabstand: 178 mm Bohrung: 18 mm Gesamtlänge: 210 mm Gegenplatte für Lichte Weite a = 182:Material: 40x4 mm Lochmittenabstand: 198 mm Bohrung: 18 mm Gesamtlänge: 230 mm Gegenplatte für Lichte Weite a = 202:Material: 40x4 mm Lochmittenabstand: 218 mm Bohrung: 18 mm Gesamtlänge: 250 mm

Der Rundstahlbügel ist ähnlich der DIN 3570 und passt für einen Rohrdurchmesser von 70 mm. Lichte Weite: 70 mm Gesamthöhe: 110 mm Gewinde: M8 x 20 Dünnschaft: 7,1 mm Oberfläche: Zn-Ni

Fischer U-Bügel | ETR Rundstahlbügel Der Rundstahlbügel ETR ist eine Lösung mit metrischem Gewinde zur einfachen und flexiblen Befestigung von verschiedenen Rohrleitungen, Masten und ähnlichen Rundteilen. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Der Rundstahlbügel wird an Stahlprofilen oder Konsolen angebracht.

DIN 3567 Rohrschelle Form A Diese schwere zweiteilige Rohrschelle nach DIN 3567 Form A dient der Befestigung von Rohren, Masten und ähnlichen Rundteilen. Sie eignen sich besonders zum Aufbau von Rohrlagern und Schweißkonstruktionen.   Lieferumfang: Rohrschelle nach DIN 3567 Form A ohne Schrauben und Muttern   nicht-auswählbare Abmessungen auf Anfrage möglich!

DIN 3567 Rohrschelle Form A Diese schwere zweiteilige Rohrschelle nach DIN 3567 Form A dient der Befestigung von Rohren, Masten und ähnlichen Rundteilen. Sie eignen sich besonders zum Aufbau von Rohrlagern und Schweißkonstruktionen.   Lieferumfang: Rohrschelle nach DIN 3567 Form A ohne Schrauben und Muttern   nicht-auswählbare Abmessungen auf Anfrage möglich!

Rohrschelle DIN 3567 Die  zweilaschige und schwere Rohrschellen DIN 3567 Form B ist einseitig mit verlängerten Laschen ausgestattet. Diese Rohrschellen nach DIN 3567 sind für die Befestigung von verschiedenen Rohren, Masten und diversen Rundteilen. Die Rohrschelle nach DIN 3567 eignet sich besonders gut zum Aufbau von Rohrlagern oder Schweißkonstruktionen.   Lieferumfang: Rohrschelle DIN 3567 in Form B ohne Schrauben und Muttern   Nicht-auswählbare Abmessungen auf Anfrage möglich!

Rohrschelle DIN 3567 Die  zweilaschige und schwere Rohrschellen DIN 3567 Form B ist einseitig mit verlängerten Laschen ausgestattet. Diese Rohrschellen nach DIN 3567 sind für die Befestigung von verschiedenen Rohren, Masten und diversen Rundteilen. Die Rohrschelle nach DIN 3567 eignet sich besonders gut zum Aufbau von Rohrlagern oder Schweißkonstruktionen.   Lieferumfang: Rohrschelle DIN 3567 in Form B ohne Schrauben und Muttern   Nicht-auswählbare Abmessungen auf Anfrage möglich!
