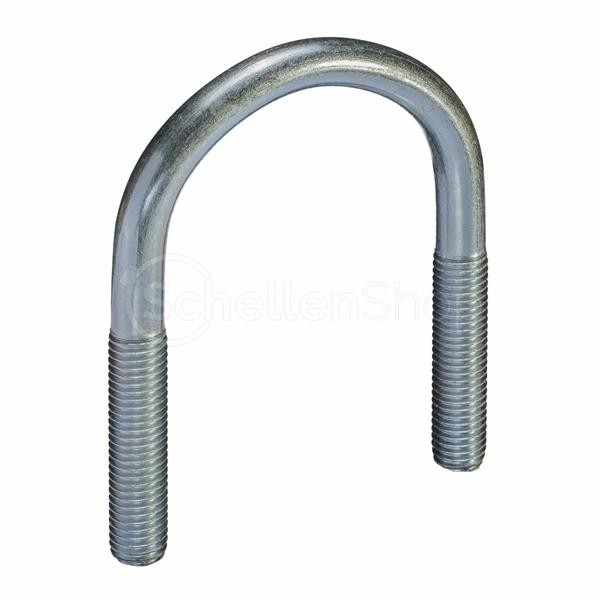

Rundstahlbügel DIN 3570, Form A

Schellen-Shop

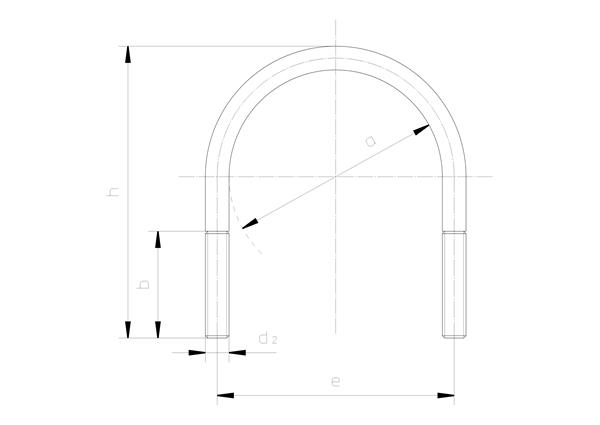

Rundstahlbügel DIN 3570 - technische Zeichung

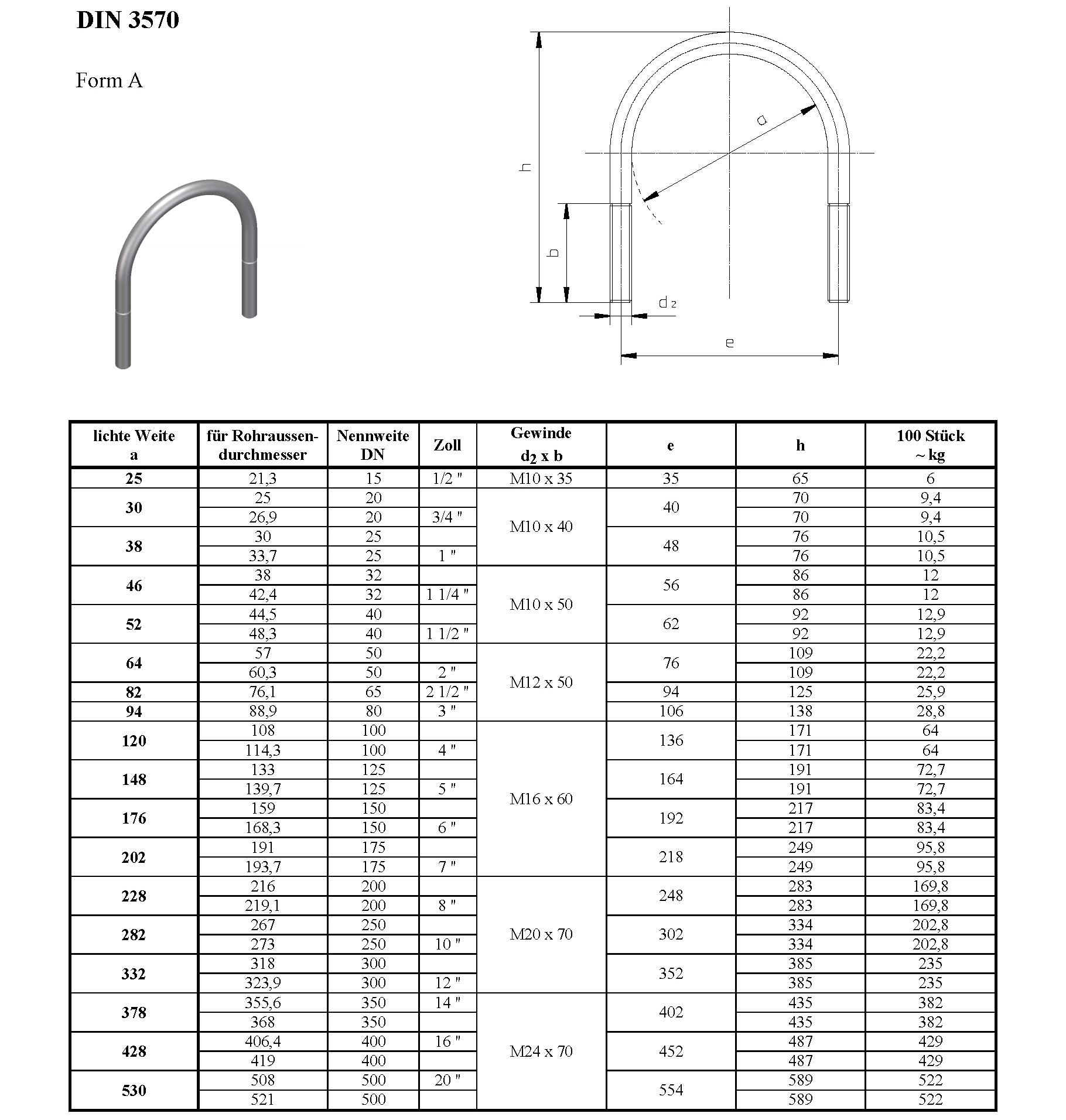

Rundstahlbügel DIN 3570 - technische Daten

1,39 €*

Preise exkl. MwSt. zzgl. Versandkosten

15 Bewertungen

Derzeit nicht auf Lager.

Werkstoff

lichte Weite (a)

Artikelnummer: 2000000127200

Gewicht: 0.129 kg

Rundstahlbügel DIN 3570

Rundstahlbügel nach DIN 3570 dienen der Befestigung von stehenden oder hängenden Rohrleitungen, Masten und ähnlichen Rundteilen sowie der einfachen Befestigung von Rohrschlitten an Stahlprofilunterkonstruktionen, wie z.B. Rohrbrücken.

Lieferumfang:
Rundstahlbügel werden ohne Schale und Mutter geliefert.

Bitte beachten:

Die Rundstahlbügel in Edelstahl A2/A4 werden "schmierblank" geliefert, d.h. nicht gewaschen oder bebeizt.

Herstellerinformationen:

Gaßmann GmbH (Schellen-Shop)
Robert-Bosch-Str. 4
D-37308 Heilbad Heiligenstadt
Tel.: +49 3606/551018
info@schellen-shop.de

Technische Daten
Rundstahlbügel DIN 3570, Form A

Gewinde:	M10 x 35, M10 x 50, M12 x 50, M16 x 60, M20 x 70, M24 x 70
Lichte Weite :	25, 30, 38, 46, 52, 64, 82, 94, 120, 148, 176, 202, 228, 282, 332, 378, 428, 530
Material:	Edelstahl V2A (1.4301), Edelstahl V4A, feuerverzinkt (tzn), galvanisch verzinkt (zn)

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Weitere technische Details auf Anfrage!

Gewinde:	M10 x 35, M10 x 50, M12 x 50, M16 x 60, M20 x 70, M24 x 70
Lichte Weite :	25, 30, 38, 46, 52, 64, 82, 94, 120, 148, 176, 202, 228, 282, 332, 378, 428, 530
Material:	Edelstahl V2A (1.4301), Edelstahl V4A, feuerverzinkt (tzn), galvanisch verzinkt (zn)
