Flexible Rohrkupplungen für Metall-, Kunststoff- & Betonrohre
Eine Rohrkupplung verbindet zwei Rohrenden schnell und zuverlässig miteinander. Flexible Rohrkupplungen eignen sich besonders für Anwendungen, bei denen Rohrleitungen verbunden, unterschiedliche Rohrwerkstoffe kombiniert oder geringe Abweichungen zwischen den Rohrenden ausgeglichen werden sollen.
Im Schellen-Shop finden Sie flexible Rohrkupplungen für Metall-, Kunststoff- und Betonrohre sowie spezielle Verbinder für Entwässerungs- und SML-Rohrsysteme. Je nach Anwendung stehen unterschiedliche Bauformen, Materialien, Dichtungen und Spannbereiche zur Verfügung. Weitere Verbindungslösungen finden Sie unter Rohrverbindung.
NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung – 33,7 (1"), W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung werden zur axial nicht-zugfesten Verbindung von Metall-, Beton- und Kunststoffrohren verwendet. Mit dieser Rohrkupplung mit Dichtung, wird die Dichtverlässlichkeit auch garantiert, wenn sich ein Spalt zwischen den Rohrenden befindet, welcher ausgeglichen wird. Bei Rohraußendurchmessern von > 180 mm eignet sich Typ FLEX E für Niederdruckanwendungen.

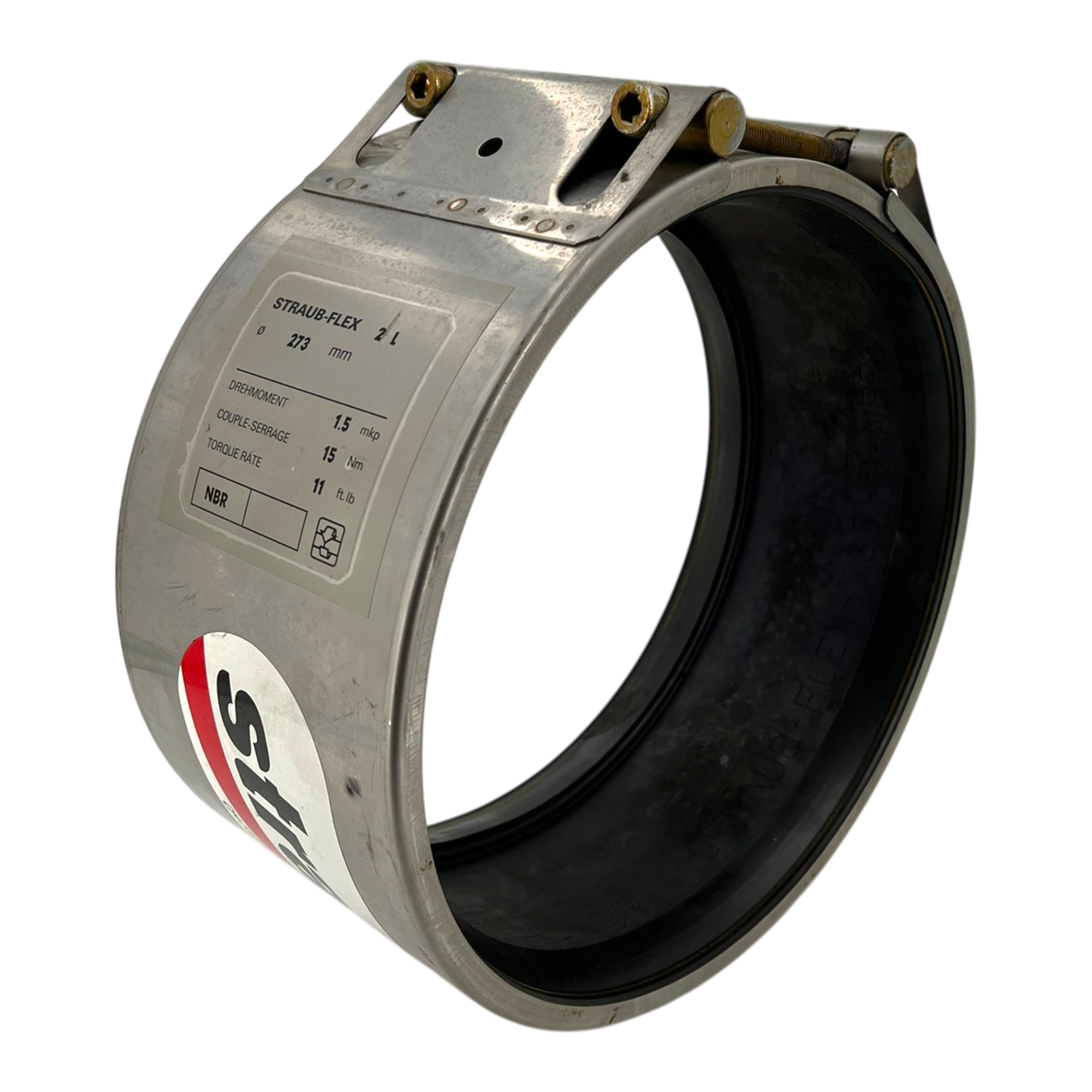

Straub Rohrkupplung Flex 2L W2 273,0 NBR
Straub Rohrkupplung Flex 2L W2 273,0 NBR | Abverkauf Verbinden Sie großformatige Rohrsysteme sicher, schnell und flexibel – ganz ohne Schweißen, Flanschen oder aufwendige Vorbereitungen. Die bewährte Straub Rohrkupplung Flex 2L in der W2-Ausführung ist die Premium-Lösung für spannungsfreie Rohrverbindungen. Sie eignet sich hervorragend für anspruchsvolle B2B-Projekte im Anlagen- und Rohrleitungsbau sowie in der industriellen Wassertechnik, überzeugt aber ebenso bei großen B2C-Installationen, bei denen absolute Zuverlässigkeit und eine montagefreundliche Handhabung an erster Stelle stehen. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich diese hochwertige Schweizer Rohrkupplung zum absoluten Sonderpreis. Bei diesem Artikel handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Flexibilität, die Schwingungen und Längenänderungen ausgleicht Das Besondere an der Straub Flex Serie ist ihre Eigenschaft, Rohrleitungen nicht nur dicht zu verbinden, sondern das System gleichzeitig zu entlasten. Sie gleicht axiale Längenänderungen, Schwingungen und leichte Achsverschiebungen souverän aus. Mit einem flexiblen Spannbereich für Rohraußendurchmesser von 270,0 bis 275,0 mm (Nennmaß 273,0 mm) passt sich die Kupplung optimal an. Die Materialgüte W2 sorgt dank rostfreier Gehäusekomponenten für einen soliden Korrosionsschutz im alltäglichen Einsatz. Extreme Druckfestigkeit und langlebige NBR-Dichtung Ausgestattet mit einer widerstandsfähigen NBR-Dichtmanschette (Nitrilkautschuk), bietet dieser Rohrverbinder eine exzellente Beständigkeit, insbesondere bei öl- und fetthaltigen Medien, Wasser oder Gasen. Die Kupplung ist extrem robust konstruiert und hält Systemdrücken von bis zu 20 bar absolut leckagefrei stand. Durch den weiten thermischen Einsatzbereich von –20 °C bis 80 °C ist sie für unterschiedlichste klimatische Bedingungen und Medientemperaturen bestens gerüstet. Technische Daten auf einen Blick Produkttyp: Rohrkupplung (Serie Straub Flex 2L) Materialausführung: W2 (Rostfreier Stahl / verzinkte Verschlussteile) Rohraußendurchmesser: 270,0 – 275,0 mm (Nennmaß 273,0 mm) Dichtungsmaterial: NBR Betriebsdruck: bis 20 bar Temperaturbereich: –20 °C bis 80 °C Eigenschaften: axial flexibel, dämpft Vibrationen, gleicht Toleranzen aus

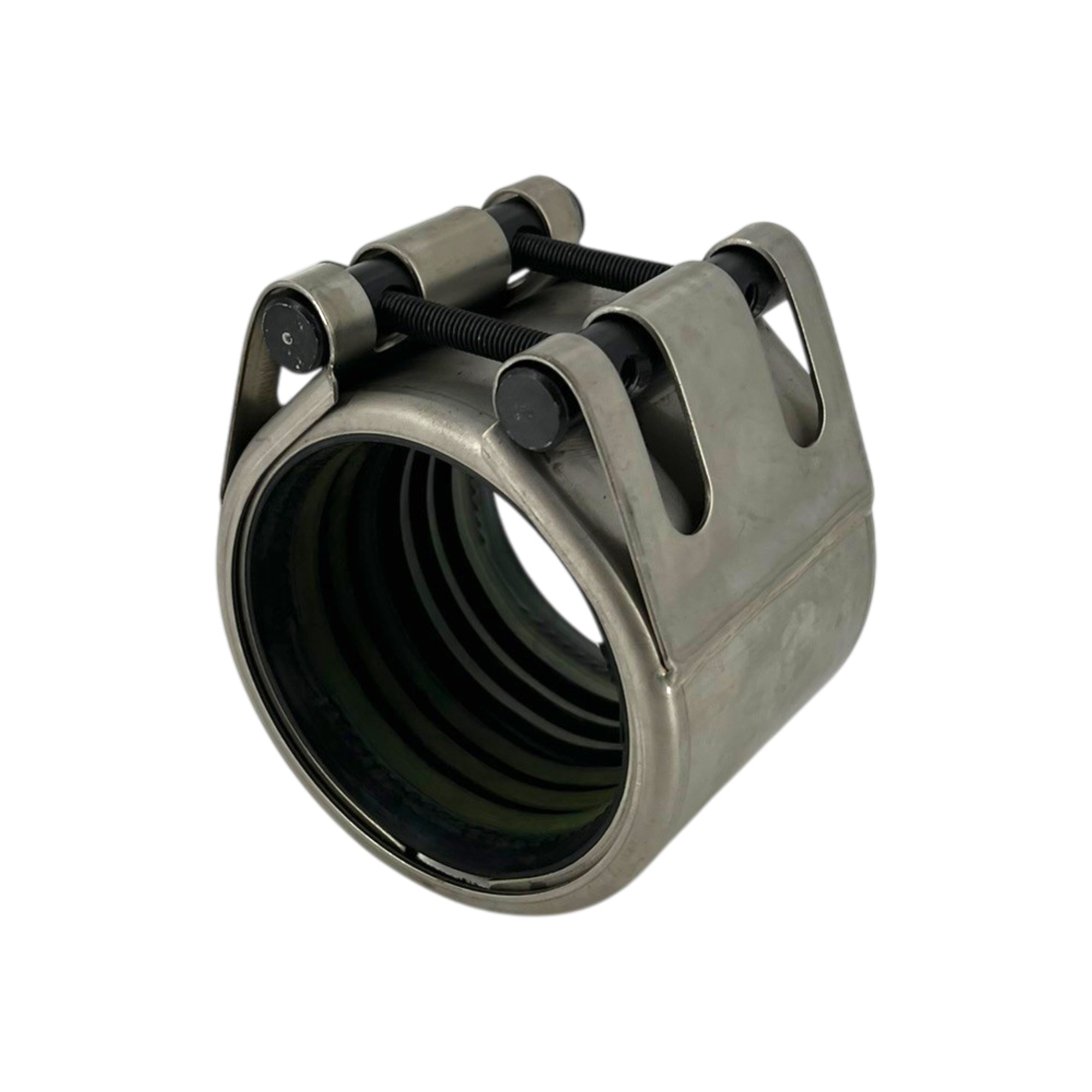

Teekay Rohrkupplung Flex E W2 88,9 mm, EPDM, PN16
Teekay Rohrkupplung Flex E W2 88,9 mm | EPDM | PN16 | Abverkauf Verbinden Sie Rohrleitungen professionell, flexibel und absolut spannungsfrei – und das in Rekordzeit, ohne aufwendiges Schweißen, Nuten oder Flanschen. Die bewährte Teekay Rohrkupplung der Serie Flex E ist die intelligente Lösung für den modernen B2B-Anlagenbau sowie für anspruchsvolle B2C-Installationen. Als Ihr Spezialist für Verbindungstechnik bieten wir Ihnen mit diesem Bauteil maximale Montagefreundlichkeit und dauerhafte Sicherheit für Ihre Rohrleitungssysteme. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich diese hochwertige Profi-Rohrkupplung zum absoluten Sonderpreis. Bei diesem Artikel handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Flexibilität und Ausgleich im Rohrsystem Im Gegensatz zu zugfesten Kupplungen ist die Teekay Flex E speziell dafür konzipiert, thermische Längenausdehnungen, Setzungen und Vibrationen im Rohrleitungssystem effektiv zu kompensieren. Sie umschließt das Rohr mit einem Außendurchmesser von 88,9 mm (Nennmaß) passgenau und dichtet sicher ab, während sie gleichzeitig notwendige Bewegungsspielräume zulässt. Die solide Materialausführung in W2 (Band aus rostfreiem Stahl, Verschlussteile verzinkt) garantiert einen hervorragenden und langlebigen Korrosionsschutz im Arbeitsalltag. Hohe Druckfestigkeit und alterungsbeständige EPDM-Dichtung Die Rohrkupplung der Nennweite DN 80 ist für anspruchsvolle Systeme konstruiert und hält einem Betriebsdruck von bis zu 16 bar (PN 16) zuverlässig stand. Im Inneren sorgt eine hochwertige und breite EPDM-Dichtmanschette für eine 100% leckagefreie Abdichtung. EPDM zeichnet sich durch seine enorme Alterungs-, Witterungs- und Ozonbeständigkeit aus und ist das Material der Wahl für Trinkwasser, Kühlwasser, Heizungsanlagen und Druckluftsysteme. Technische Daten auf einen Blick Produkttyp: Rohrkupplung, nicht zugfest / axial flexibel (Serie Teekay Flex E) Nennweite: DN 80 Rohraußendurchmesser: 88,9 mm Materialausführung: W2 (Rostfreies Edelstahlband, verzinkte Verschlussteile) Dichtungsmaterial: EPDM Druckstufe: PN 16 (bis 16 bar) Eigenschaften: kompensiert Längenausdehnungen und Vibrationen, einfache Steckmontage

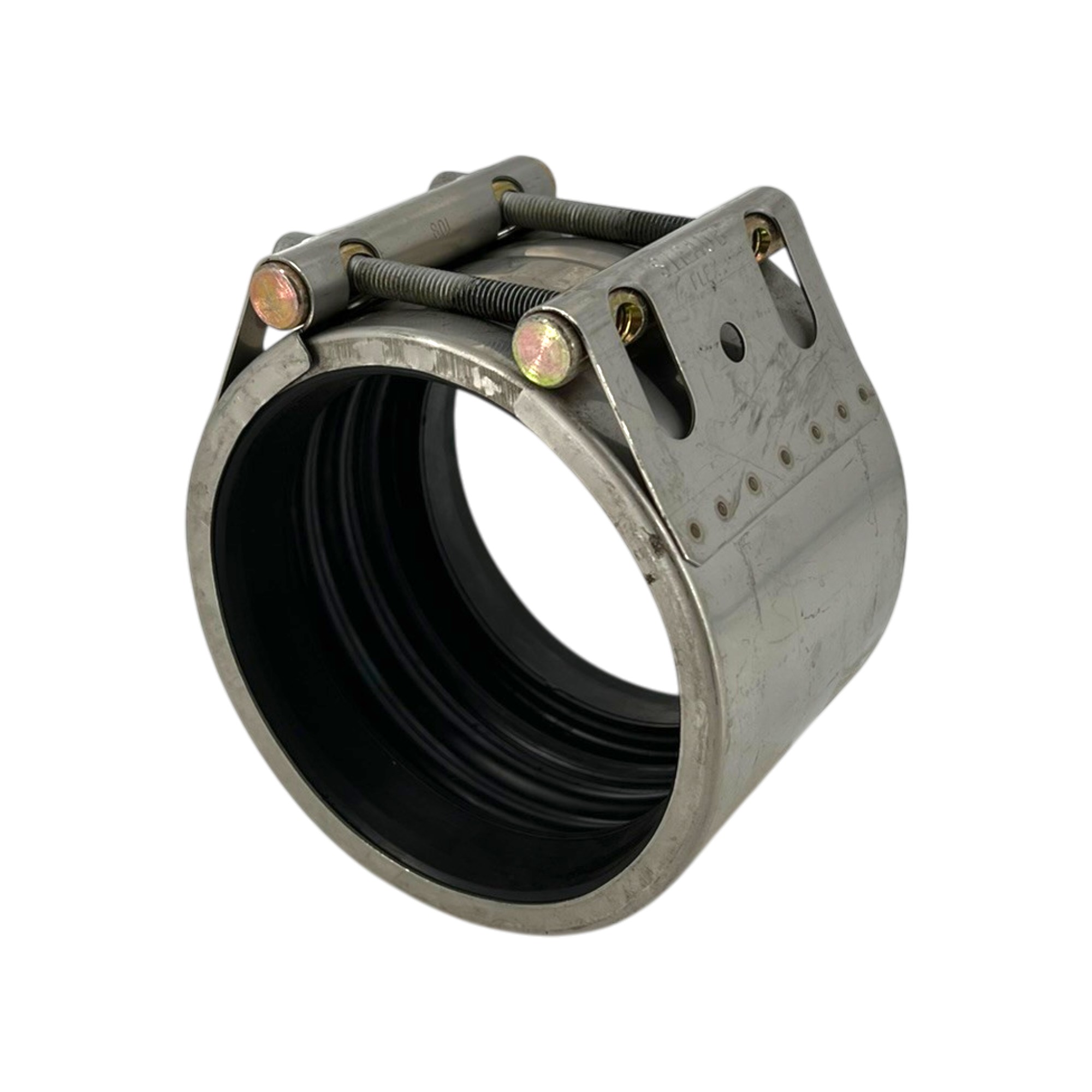

Straub Rohrkupplung Flex W2 108,0 mm, NBR, PN16
Straub Rohrkupplung Flex W2 108,0 mm | NBR | PN16 | Abverkauf Verbinden Sie unterschiedlichste Rohrmaterialien schnell und zuverlässig – vollkommen ohne Schweißen, Nuten oder Flanschen. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit der bewährten Straub Rohrkupplung der Serie Flex die ideale Lösung für spannungsfreie Rohrverbindungen. Ob für den professionellen B2B-Anlagenbau oder für anspruchsvolle B2C-Installationen, diese Kupplung garantiert höchste Montagefreundlichkeit, Wirtschaftlichkeit und Betriebssicherheit in Ihrem Leitungssystem. ⚠️ Aktionsangebot: Abverkaufsartikel! Sichern Sie sich diese hochwertige Profi-Rohrkupplung zum absoluten Sonderpreis. Bei diesem Artikel handelt es sich um einen limitierten Restposten – der Verkauf erfolgt nur, solange der Vorrat reicht! Kompensation von Spannungen und Vibrationen Die Straub Flex Rohrkupplung ist als axial flexible (nicht zugfeste) Verbindung konzipiert. Sie entkoppelt das Rohrleitungssystem und kompensiert effektiv thermische Längenausdehnungen, störende Vibrationen und bauliche Setzungen. Mit einem flexiblen Klemmbereich für Rohraußendurchmesser von 106,8 bis 109,2 mm (Nennmaß 108,0 mm) gleicht sie zudem problemlos leichte Rohrtoleranzen aus. Die robuste Materialgüte W2 sorgt durch ein rostfreies Edelstahlgehäuse für einen langlebigen und sicheren Einsatz im industriellen und handwerklichen Alltag. Ölbeständige NBR-Dichtmanschette und hohe Druckfestigkeit Ausgelegt für die Nennweite DN 100, hält dieser Rohrverbinder einem hohen Betriebsdruck von bis zu 16 bar (PN 16) dauerhaft stand. Das Herzstück der Abdichtung bildet eine leistungsstarke NBR-Dichtmanschette (Nitrilkautschuk). NBR zeichnet sich durch seine hervorragende Beständigkeit gegen Öle, Kraftstoffe, Gase, Abwässer und viele Lösungsmittel aus. Das macht diese Kupplung zur perfekten Wahl für industrielle Anwendungen, die Abwassertechnik oder ölhaltige Druckluftsysteme. Technische Daten auf einen Blick Produkttyp: Rohrkupplung, nicht zugfest / axial flexibel (Serie Straub Flex) Nennweite: DN 100 Klemmbereich (Außendurchmesser): 106,8 – 109,2 mm (Nennmaß 108,0 mm) Materialausführung: W2 (Rostfreies Edelstahlgehäuse, verzinkte Verschlussteile) Dichtungsmaterial: NBR (Nitrilkautschuk - öl- und kraftstoffbeständig) Druckstufe: PN 16 (bis 16 bar) Eigenschaften: dämpft Vibrationen, kompensiert Längenausdehnung, überbrückt Toleranzen
RAPID-Verbinder für SML-Rohrsysteme nach DIN 19522 / EN 877 (ConPower) – 58, W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
RAPID-Verbinder ConPower für SML-Rohre | DIN 19522 / EN 877 Realisieren Sie sichere, normgerechte und zeitsparende Verbindungen in Ihren gusseisernen Abfluss- und Entwässerungssystemen. Der RAPID-Verbinder (ConPower) ist speziell für SML-Rohrsysteme nach DIN 19522 und EN 877 konzipiert und bietet eine vollwertige, passgenaue Alternative zu NORMA DCS Rapid Verbindern. Er stellt eine hochgradig zuverlässige Lösung für professionelle B2B-Projekte im Anlagen- und Hochbau sowie für dauerhafte B2C-Installationen dar. Die Schelle ist ideal geeignet für die sichere Ableitung von Brauchwasser und Abwasser sowie für die Dachentwässerung. Einschraubverbinder mit visueller Drehmomentkontrolle Das durchdachte Design als 1-Schrauben-System ermöglicht eine extrem schnelle und fehlerfreie Montage. Dank der integrierten visuellen Drehmomentkontrolle ziehen Sie die Inbusschraube exakt so weit an, bis der Kontrollschlitz geschlossen ist. Ein maximales Drehmoment von 15 Nm darf dabei nicht überschritten werden. Dieses System garantiert eine gleichmäßige Kraftübertragung, verhindert ein Überdrehen und sorgt für eine dauerhaft formschlüssige und dichte Verbindung. Hochwertige EPDM-Dichtung und Werkstoffauswahl (W2 / W5) Ausgestattet mit einer alterungsbeständigen EPDM-Dichtung, gewährleistet die Schelle eine absolute Dichtigkeit und eine Längskraftschlüssigkeit bis 0,5 bar. Um optimal auf die spezifischen Umgebungsbedingungen Ihres Projekts reagieren zu können, ist der Verbinder in zwei Materialgüten erhältlich: Werkstoff W2: Band und Gehäuse aus Edelstahl (1.4016), Verschlussteile galvanisch verzinkt. Die wirtschaftliche Standardlösung für trockene und geschützte Innenbereiche. Werkstoff W5: Komplett aus hochkorrosionsbeständigem Edelstahl (1.4571 / V4A). Die Premium-Wahl für extreme Anforderungen, den Außenbereich und aggressive Umgebungsbedingungen. Technische Daten und Abmessungen auf einen Blick Produkttyp: RAPID-Verbinder (Modell ConPower) Besonderheit: Alternative zu NORMA DCS Rapid Verbinder Norm: Zugelassen für SML-Rohre nach DIN 19522 / EN 877 Prüfnummer: P-11002174 Dichtungsmaterial: EPDM Druckbeständigkeit: Längskraftschlüssig bis 0,5 bar Schraubengröße (Inbus): DN 50 bis DN 150: M 8 | ab DN 200: M 10 Montagehinweis: Anziehen bis Kontrollschlitz geschlossen ist (max. 15 Nm) Verfügbare Nennweiten (Rohraußendurchmesser in mm): DN 50 (58 mm) DN 80 (83 mm) DN 100 (110 mm) DN 125 (135 mm) DN 150 (160 mm) DN 200 (210 mm) DN 250 (274 mm) DN 300 (326 mm)
NORMACONNECT® FLEX E Rohrkupplung mit EPDM-Dichtung – 26,9 (3/4"), W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
NORMACONNECT® FLEX E Rohrkupplung NORMACONNECT® FLEX E Rohrkupplung werden zur axial nicht-zugfesten Verbindung von Metall-, Beton- und Kunststoffrohren verwendet. Mit der NORMACONNECT® FLEX E Rohrkupplung, wird die Dichtverlässlichkeit auch garantiert, wenn sich ein Spalt zwischen den Rohrenden befindet, welcher ausgeglichen wird. Bei Rohraußendurchmessern von > 180 mm eignet sich Typ FLEX E für Niederdruckanwendungen.
Flexible Rohrkupplung für sichere Rohrverbindungen
Eine flexible Rohrkupplung umschließt die beiden Rohrenden und stellt eine dichte Verbindung zwischen ihnen her. Abhängig von der Bauform können geringe Abstände, Versätze oder unterschiedliche Außendurchmesser innerhalb der zulässigen Produktgrenzen ausgeglichen werden.
Welche Rohrkupplung geeignet ist, hängt insbesondere von Rohrmaterial, Außendurchmesser, Medium, Betriebsdruck, Temperatur und Einbausituation ab.
Was bedeutet axial nicht zugfest?
Eine axial nicht-zugfeste Rohrkupplung dient zur Verbindung und Abdichtung von Rohrenden, übernimmt jedoch keine vollständige axiale Zugsicherung der Rohrleitung.
Auftretende Längskräfte müssen deshalb durch die Konstruktion beziehungsweise geeignete Rohrbefestigungen aufgenommen werden. Wenn die Kupplung selbst axiale Kräfte übertragen soll, ist eine entsprechend ausgelegte zugfeste Verbindung erforderlich.
Passende Lösungen finden Sie unter zugfeste Rohrkupplungen.
NORMA FLEX Rohrkupplungen
NORMA beziehungsweise NORMACONNECT FLEX Rohrkupplungen sind für flexible, axial nicht-zugfeste Rohrverbindungen konzipiert. Je nach Ausführung können sie für unterschiedliche Rohrwerkstoffe und Durchmesser eingesetzt werden.
Die verschiedenen FLEX-Varianten ermöglichen eine Anpassung an unterschiedliche Betriebsbedingungen, Rohrdimensionen und Werkstoffkombinationen.
Passende Produkte finden Sie unter NORMA FLEX Rohrkupplungen.
Flexible Rohrkupplung für Metallrohre
Für Metallrohre stehen flexible Rohrkupplungen in unterschiedlichen Größen und Werkstoffausführungen zur Verfügung. Sie können beispielsweise bei Neuinstallationen, Reparaturen, Umbauten oder Änderungen bestehender Rohrleitungen eingesetzt werden.
Vor der Auswahl müssen Außendurchmesser und Werkstoff beider Rohrenden bestimmt und mit dem zulässigen Spannbereich der Kupplung verglichen werden.
Rohrkupplungen für Kunststoff- und Betonrohre
Auch Kunststoff- und Betonrohre können je nach Kupplungssystem mit flexiblen Rohrkupplungen verbunden werden. Entscheidend ist, dass die jeweilige Kupplung für den vorhandenen Rohrwerkstoff und dessen Außendurchmesser vorgesehen ist.
Bei Kunststoffrohren sind zusätzlich die mechanischen Eigenschaften des Rohres sowie die Herstellerangaben zur zulässigen Montage zu berücksichtigen.
DCS- und RAPID-Verbinder für SML-Rohre
Für gusseiserne Abfluss- und Entwässerungsrohre stehen spezielle DCS- und RAPID-Verbinder zur Verfügung. Diese Systeme sind auf entsprechende SML-Rohrinstallationen ausgelegt und unterscheiden sich damit von universellen FLEX-Rohrkupplungen.
Passende Produkte finden Sie unter DCS- und RAPID-Verbinder.
FLEX oder DCS – welche Rohrkupplung brauche ich?
| Anwendung | Geeignetes System |
|---|---|
| Flexible Verbindung von Metall-, Kunststoff- oder Betonrohren | FLEX / FLEX E |
| SML- und gusseiserne Entwässerungsrohre | DCS / RAPID |
| Axial zugfeste Rohrverbindung | GRIP-Systeme |
Die Tabelle dient als Orientierung. Für die konkrete Produktauswahl sind immer Rohrmaterial, Außendurchmesser, Betriebsbedingungen und technische Produktfreigaben entscheidend.
EPDM oder NBR als Dichtung
Flexible Rohrkupplungen sind je nach Ausführung mit unterschiedlichen Dichtungswerkstoffen erhältlich. Häufig kommen beispielsweise EPDM oder NBR zum Einsatz.
Welcher Dichtungswerkstoff geeignet ist, hängt vom Medium, der Temperatur und weiteren Betriebsbedingungen ab. Die chemische und thermische Beständigkeit sollte immer anhand der jeweiligen Herstellerangaben geprüft werden.
Außendurchmesser richtig bestimmen
Für die Auswahl einer Rohrkupplung ist der Außendurchmesser der zu verbindenden Rohre eines der wichtigsten Maße. Die Rohrenden müssen innerhalb des zulässigen Spannbereichs der Kupplung liegen.
Vor der Bestellung sollten Sie folgende Punkte prüfen:
- Rohrmaterial: Metall, Kunststoff, Beton oder SML/Guss.
- Außendurchmesser: beide Rohrenden exakt messen.
- Kupplungssystem: FLEX, DCS/RAPID oder zugfestes GRIP-System.
- Dichtungswerkstoff: passend zu Medium und Temperatur auswählen.
- Betriebsdruck: zulässigen Druckbereich beachten.
- Axiale Sicherung: bei nicht-zugfesten Kupplungen konstruktiv berücksichtigen.
Nicht zugfest oder zugfest – welche Rohrkupplung wählen?
Ob eine flexible oder zugfeste Rohrkupplung benötigt wird, hängt davon ab, ob die Verbindung selbst axiale Kräfte aufnehmen muss.
- Nicht-zugfeste Rohrkupplung: verbindet und dichtet die Rohrenden ab; axiale Kräfte müssen anderweitig aufgenommen werden.
- Zugfeste Rohrkupplung: ist zusätzlich für die Aufnahme axialer Kräfte innerhalb ihrer technischen Auslegung vorgesehen.
Wenn Sie unsicher sind, sollten Einbausituation, Rohrmaterial und auftretende Belastungen vor der Auswahl geprüft werden.
Flexible Rohrkupplungen für Industrie und Gebäudetechnik
Flexible Rohrkupplungen werden in zahlreichen Bereichen eingesetzt, beispielsweise im:
- Rohrleitungs- und Anlagenbau
- Wasser- und Abwasserbereich
- Gebäudetechnik
- Entwässerungsanlagen
- Maschinen- und Anlagenbau
- industriellen Versorgungsbereich
- Schiffbau
- Wartungs- und Reparaturbereich
Für maritime Anwendungen finden Sie ergänzende Informationen unter Rohrkupplungen für den Schiffsbau.
NORMACONNECT Rohrkupplungen
Unter NORMACONNECT finden Sie unterschiedliche Rohrverbindungssysteme für verschiedene Anwendungen, darunter flexible und zugfeste Kupplungslösungen.
Weitere Produkte und Baureihen finden Sie unter NORMACONNECT.
Flexible Rohrkupplungen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie flexible Rohrkupplungen für Metall-, Kunststoff- und Betonrohre sowie spezielle Verbinder für SML- und Entwässerungssysteme in zahlreichen Größen und Ausführungen.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu Rohrmaterial, Außendurchmesser, Dichtung oder Kupplungssystem unterstützen wir Sie gerne bei der Auswahl der passenden Rohrkupplung.
FAQ zu flexiblen Rohrkupplungen
Was ist eine flexible Rohrkupplung?
Eine flexible Rohrkupplung verbindet zwei Rohrenden und kann je nach Ausführung geringe Abstände, Versätze oder Maßunterschiede innerhalb der vorgesehenen Produktgrenzen ausgleichen.
Was bedeutet nicht-zugfeste Rohrkupplung?
Eine nicht-zugfeste Rohrkupplung dient zur Verbindung und Abdichtung, übernimmt jedoch nicht die vollständige axiale Sicherung der Rohrleitung.
Welche Rohrkupplung eignet sich für Metallrohre?
Für Metallrohre können je nach Anwendung FLEX- oder andere geeignete Rohrkupplungen eingesetzt werden. Außendurchmesser und technische Betriebsbedingungen müssen zur Kupplung passen.
Kann eine flexible Rohrkupplung für Kunststoffrohre verwendet werden?
Ja, sofern die jeweilige Kupplung ausdrücklich für das verwendete Kunststoffrohr und dessen Außendurchmesser geeignet ist.
Welche Verbinder eignen sich für SML-Rohre?
Für entsprechende SML- und Gussrohrsysteme stehen spezielle DCS- und RAPID-Verbinder zur Verfügung.
Was ist der Unterschied zwischen FLEX und GRIP?
FLEX-Systeme sind für axial nicht-zugfeste Rohrverbindungen ausgelegt. GRIP-Systeme sind für Anwendungen vorgesehen, bei denen die Verbindung zusätzlich axiale Kräfte aufnehmen soll.
Wie finde ich die richtige Größe einer Rohrkupplung?
Entscheidend sind die Außendurchmesser der beiden Rohrenden. Zusätzlich müssen Rohrwerkstoff, Dichtung, Druckbereich und Einsatzbedingungen zur Kupplung passen.
