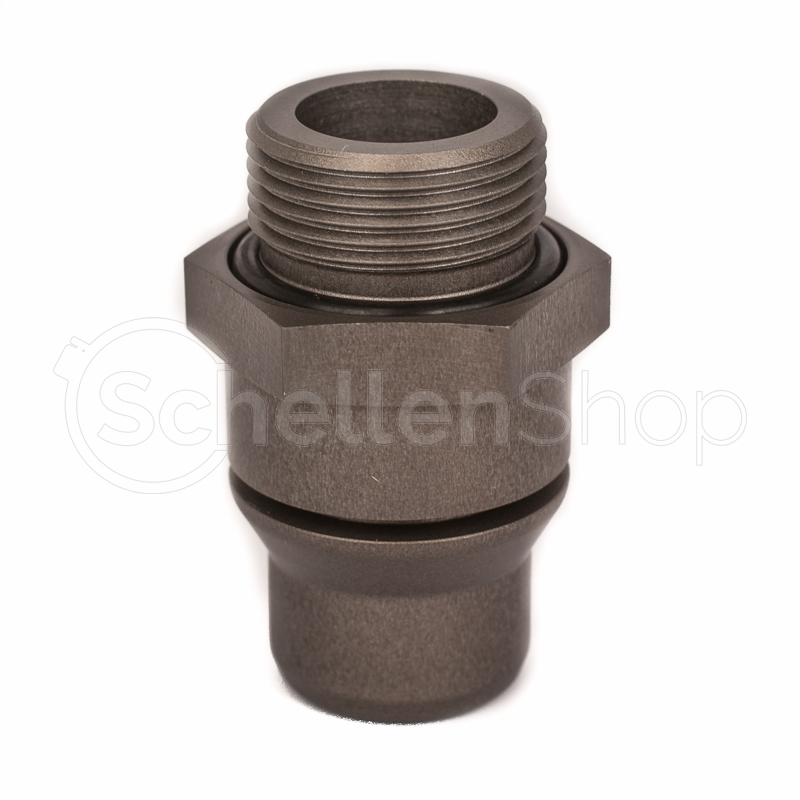

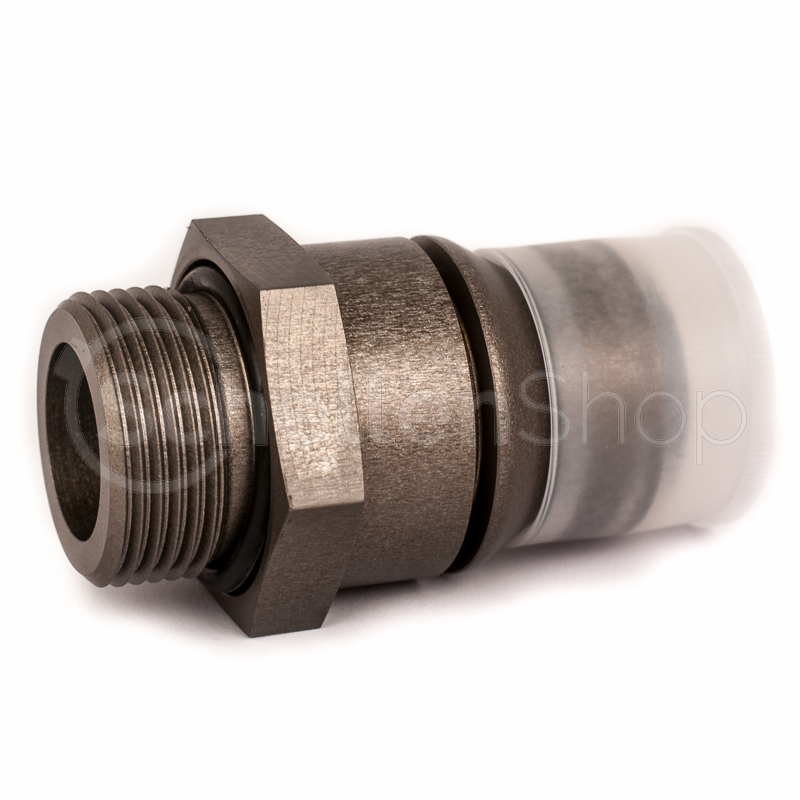

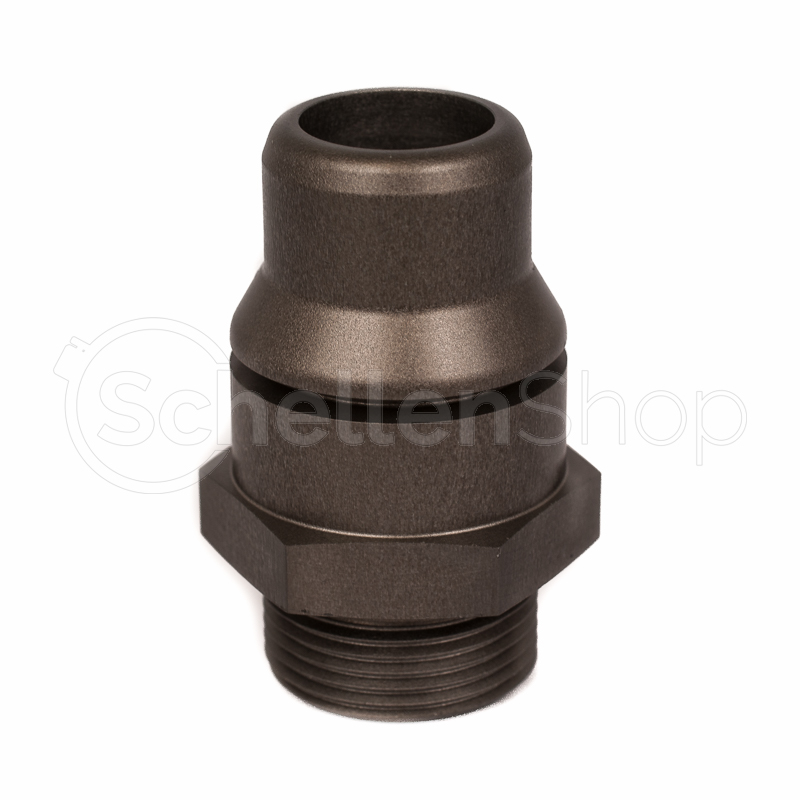

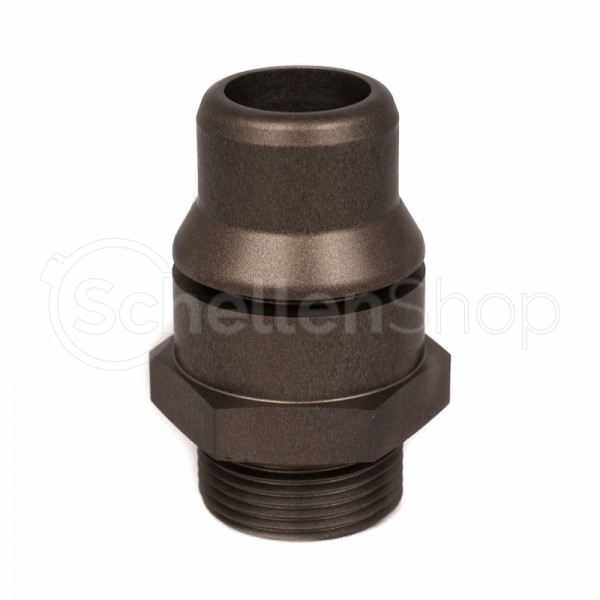

VDA-Einschraub-Stecknippel NW 16 - M24x1.5 für NORMAQUICK PS3
| Menge | Stückpreis |
|---|---|
| bis 9 | 23,21 € * |
| ab 10 | 20,89 € * |
| ab 50 | 16,25 € * |
Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten
Sofort lieferbar
- Artikel-Nr.: 1000000021678
- Herstellernummer: 40061165X
Stecknippel zum Einschrauben NW 16
Der Stecknippel NW 16 zum Einschrauben nach VDA Norm hat die Nennweite 16 (NW 16). Das bedeutet, dass das Innenmaß des Einschraubnippels 16 mm misst. Das Einschrauben des Stecknippel ermöglicht das M24x1,5 Außengewinde. Das Gewinde muss auf Grund der HNBR-Dichtung (unter dem Sechskant) nicht zusätzlich abgedichtet werden. Nachfolgend finden Sie die genauen Produktmaße:
| NW | D | L1 | L2 | DN | SW | O-Ring-Material |
| 16 | M24x1,5 | 50 | 12 | 22,3 | 30 | HNBR |

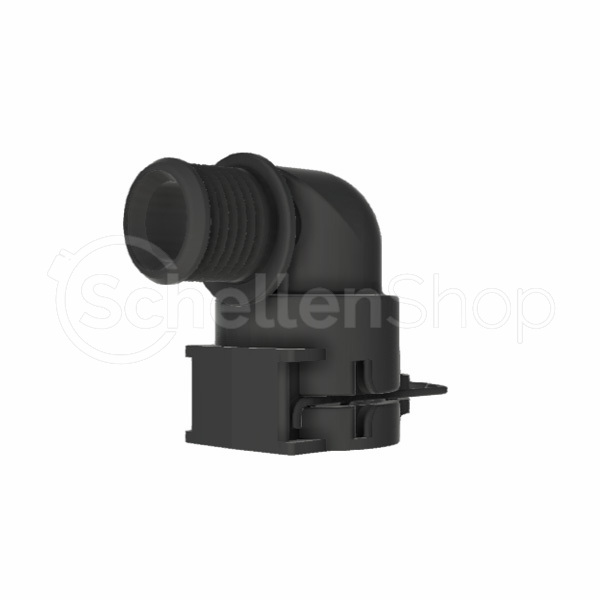

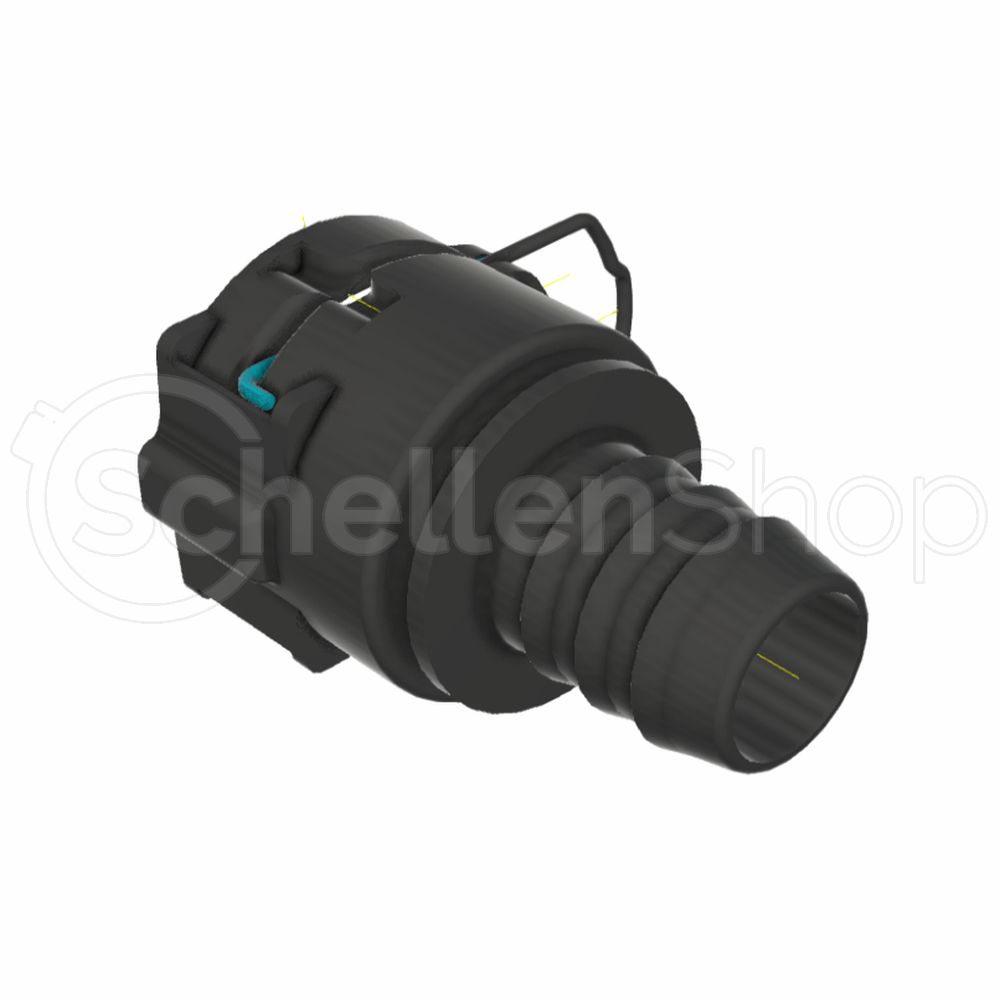

Die Einschraubstutzen und Stecknippel als Schlauchverbindung nach VDA Norm (passend für NORMAQUICK® PS3) sind bereits seit Jahren im Fahrzeugbau etablierte Verbindungslösungen. Insbesondere bei medienführenden Leitungen im Bereich von Temperier-Systemen (Kühlerleitungen/Heizleitungen), Ladeluft-Systemen und Kraftstoff-Systemen kommen diese Stecksysteme zum Einsatz. Als Gegenstück für den Steckverbinder an der medienführenden Leitung wird ein Einschraubnippel (z.B. für Gewindeanschluss am Kühler) oder ggf. auch ein NORMAQUICK® PS3 Steckverbinder benötigt.
Stecknippel zum Einschrauben NW 16 - technische Daten
| Nennweite: | NW 16 |
| Dichtung: | HNBR |
| Material: | Aluminium |
Anzugsdrehmoment: 50 +- 10 Nm
Medium: Kühlwasser
Betriebsdruck: 2 bar max.
Temperatur: -35°C bis +135°C
