Verschiedene Kühlwasserschlauch-Verbinder & Schellen: Eine Norma Schneckengewindeschelle, eine Oetiker Einohrschelle, ein schwarzer Kunststoff-Schlauchverbinder und eine Mubea Federbandschelle.

Schlauchschellen und Verbinder für das KFZ-Kühlsystem

Wählen Sie passende Schellen für Kühlerschläuche nach Schlauchdurchmesser, Bauart und Einbausituation. Hier finden Sie unter anderem Federbandschellen, TORRO mit Wellfeder, ABA-Schlauchschellen und stufenlose OETIKER-Ohrklemmen. Für Kühlwasserschlauch-Verbinder mit VDA-Anschluss gelangen Sie direkt zur separaten NORMAQUICK-PS3-Auswahl.

Produkte filtern
Federbandschelle, temperaturbeständig

Durchschnittliche Bewertung von 4.96 von 5 Sternen

Federbandschelle FBS Bandbreite 12 mm / 8,4 mm – 32 (32-34,5 mm)

  • Bandbreite (mm)-: 8.4, 12
  • Material: Federbandstahl (C75S)

Federbandschelle FBS nach DIN 3021 (A) – Bandbreite 8,4 mm und 12 mm Die Federbandschelle FBS nach DIN 3021 (A) ist ein selbstspannendes Befestigungselement zur dauerhaften Sicherung von Schlauch-Stutzen-Verbindungen. Durch ihre federnde Konstruktion passt sich die Schelle an Veränderungen des Schlauchdurchmessers an, wie sie beispielsweise durch Temperaturwechsel, Druckschwankungen oder Setzverhalten des Schlauchmaterials entstehen können. Die Federbandschelle ist in zwei Bandbreiten erhältlich: 8,4 mm für kleinere Schlauchdurchmesser und kompakte Einbausituationen sowie 12 mm für größere Schlauchverbindungen mit breiterer Auflagefläche. Damit eignet sie sich insbesondere für Anwendungen in Fahrzeug- und Motorentechnik, Maschinen- und Anlagenbau, Gerätebau sowie Kühl-, Heiz- und Fluidversorgungssystemen. Selbstspannende Schlauchschelle für wechselnde Temperaturen Ein wesentlicher Vorteil der Federbandschelle FBS liegt in ihrer selbstnachspannenden Wirkung. Anders als starre Schlauchschellen kann die Federbandschelle Durchmesserveränderungen innerhalb der Verbindung ausgleichen und dadurch eine weitgehend konstante Anpresskraft auf den Schlauch unterstützen. Dies ist besonders bei Anwendungen wichtig, in denen sich Schlauch, Anschlussstutzen und Schelle aufgrund unterschiedlicher Temperaturen ausdehnen oder zusammenziehen. Typische Beispiele sind Kühlwasser-, Heizungs-, Motor- und Fluidleitungen. Federbandschelle nach DIN 3021 (A) Die Schelle entspricht der Ausführung DIN 3021 (A). Die Standardausführung ist für Anwendungen geeignet, bei denen keine besonderen Bauraumbeschränkungen bestehen und eine selbstspannende Schlauchbefestigung benötigt wird. Durch die federnde Bandkonstruktion wird die Schlauchverbindung kontinuierlich beaufschlagt. Dadurch kann die Schelle Veränderungen im Verbindungssystem ausgleichen und eine dauerhaft zuverlässige Klemmung unterstützen. Bandbreite 8,4 mm für kleinere Schlauchdurchmesser Die Ausführungen mit 8,4 mm Bandbreite sind für kleinere Schlauchdurchmesser vorgesehen. Die schmalere Bauweise eignet sich besonders für kompakte Schlauch-Stutzen-Verbindungen und Anwendungen mit begrenztem verfügbarem Bauraum. Bei der Bandbreite von 8,4 mm besteht die Federbandschelle aus 51CrV4 Federstahl und verfügt über eine schwarze Beschichtung. Bandbreite 12 mm für größere Schlauchverbindungen Ab einem Nenndurchmesser von 13 mm stehen die Federbandschellen mit einer Bandbreite von 12 mm zur Verfügung. Die breitere Auflagefläche verteilt die Klemmwirkung über einen größeren Bereich des Schlauches und eignet sich damit für entsprechend größere Schlauch-Stutzen-Verbindungen. Die Ausführungen mit 12 mm Bandbreite bestehen aus C75S Federstahl. Verfügbare Größen und Klemmbereiche der Federbandschelle FBS Für die Auswahl der richtigen Federbandschelle ist der Außendurchmesser des montierten Schlauches maßgeblich. Die jeweilige Nenngröße und der zugehörige Klemmbereich sind nachfolgend aufgeführt: Nenngröße Klemmbereich / Außendurchmesser Bandbreite 9,0 mm8,8–9,6 mm8,4 mm 9,5 mm9,3–10,2 mm8,4 mm 10,5 mm10,2–11,3 mm8,4 mm 11,5 mm11,2–12,6 mm8,4 mm 12,5 mm12,2–13,9 mm8,4 mm 13 mm13,0–14,5 mm12 mm 14 mm14,0–15,8 mm12 mm 15 mm15,0–16,8 mm12 mm 16 mm16,0–17,5 mm12 mm 17 mm17,0–18,5 mm12 mm 18 mm18,0–19,0 mm12 mm 19 mm19,0–21,0 mm12 mm 20 mm20,0–21,6 mm12 mm 21 mm21,0–22,5 mm12 mm 22 mm22,0–24,5 mm12 mm 23 mm23,0–24,7 mm12 mm 24 mm24,0–26,0 mm12 mm 25 mm25,0–27,0 mm12 mm 26 mm26,0–28,0 mm12 mm 27 mm27,0–29,0 mm12 mm 28 mm28,0–30,5 mm12 mm 29 mm29,0–31,5 mm12 mm 30 mm30,0–32,5 mm12 mm 32 mm32,0–34,5 mm12 mm 34 mm34,0–36,4 mm12 mm 35 mm35,0–38,0 mm12 mm 36 mm36,0–39,0 mm12 mm 38 mm38,0–41,5 mm12 mm 40 mm40,0–42,5 mm12 mm 42 mm42,0–44,5 mm12 mm 44 mm44,0–46,5 mm12 mm 46 mm46,0–49,0 mm12 mm 47 mm47,0–50,0 mm12 mm 49 mm49,0–52,0 mm12 mm 50 mm50,0–53,0 mm12 mm 53 mm53,0–56,0 mm12 mm 55 mm55,0–58,0 mm12 mm 60 mm60,0–63,0 mm12 mm 65 mm65,0–68,0 mm12 mm 70 mm68,5–73,0 mm12 mm 75 mm73,5–78,0 mm12 mm 80 mm78,5–84,0 mm12 mm Die richtige Federbandschelle auswählen Entscheidend für die Auswahl ist nicht allein der Nenndurchmesser des Schlauches, sondern der tatsächliche Außendurchmesser im montierten Zustand. Dieser sollte innerhalb des angegebenen Klemmbereichs der jeweiligen Federbandschelle liegen. Gerade bei weichen oder dickwandigen Schläuchen kann sich der Außendurchmesser auf dem Anschlussstutzen gegenüber dem unmontierten Schlauch verändern. Daher empfiehlt es sich, den Durchmesser möglichst an der tatsächlichen Einbaustelle zu bestimmen. Technische Daten der Federbandschelle FBS Ausführung: Federbandschelle FBS Norm: DIN 3021 (A) Funktionsprinzip: selbstspannend / selbstnachspannend Bandbreiten: 8,4 mm und 12 mm Material bei 8,4 mm: 51CrV4 Oberfläche bei 8,4 mm: schwarz beschichtet Material bei 12 mm: C75S Nenngrößen: 9,0 bis 80 mm Klemmbereiche: ca. 8,8 bis 84,0 mm je nach Ausführung Typische Verbindung: Schlauch auf Anschlussstutzen Montage: mit geeignetem Montagewerkzeug für Federbandschellen Montage mit geeignetem Werkzeug Federbandschellen werden durch Zusammendrücken der beiden Betätigungslaschen geöffnet. Hierfür empfiehlt sich die Verwendung einer geeigneten Federbandschellenzange beziehungsweise eines speziell dafür vorgesehenen Montagewerkzeugs. Nach dem Positionieren über der Schlauch-Stutzen-Verbindung wird das Werkzeug gelöst. Die Federbandschelle zieht sich anschließend selbstständig zusammen und übt ihre Klemmkraft auf den Schlauch aus. Besonders bei schwer zugänglichen Einbausituationen kann ein geeignetes Montagewerkzeug die Installation und Demontage deutlich erleichtern. Typische Anwendungen der Federbandschelle Die Federbandschelle FBS nach DIN 3021 eignet sich insbesondere für Schlauchverbindungen, bei denen Temperaturwechsel oder andere betriebsbedingte Veränderungen auftreten. Typische Einsatzbereiche sind: Kühlwasserschläuche in Fahrzeugen und Maschinen Heizungs- und Kühlkreisläufe Motor- und Fahrzeugtechnik Maschinen- und Anlagenbau Geräte- und Apparatebau Pumpen- und Versorgungstechnik Fluidversorgungssysteme Land- und Arbeitsmaschinen Haushalts- und Gerätetechnik Reparatur und Instandhaltung Besonders geeignet für Fahrzeug- und Motorentechnik In Fahrzeugen und Verbrennungsmotoren sind Schlauchverbindungen häufig erheblichen Temperaturunterschieden ausgesetzt. Kühlmittelschläuche und andere Elastomerleitungen verändern dabei ihre Abmessungen während des Betriebs. Die selbstspannende Wirkung der Federbandschelle kann diese Veränderungen innerhalb ihres konstruktiven Arbeitsbereichs ausgleichen und macht sie daher zu einer häufig eingesetzten Lösung für Kühlwasser-, Heizungs- und weitere Schlauchverbindungen im Fahrzeugbereich. Federbandschellen und weitere Schlauchbefestigungen Weitere Größen und Ausführungen finden Sie in unserer Kategorie Federbandschellen. Einen Überblick über weitere Schlauchbefestigungen und Schlauchschellen für unterschiedliche Schlauchdurchmesser und Anwendungen finden Sie ebenfalls in unserem Sortiment. Speziell für Anwendungen im Fahrzeugbereich finden Sie weitere passende Produkte unter Schlauchschellen für KFZ und Fahrzeugtechnik. Weitere Schellen, Verbinder und Befestigungslösungen für Fahrzeuge finden Sie außerdem in unserem Bereich Autoteile, KFZ-Ersatzteile, Schellen und Verbinder. Hinweis: Vor der Auswahl sollte der tatsächliche Außendurchmesser der montierten Schlauch-Stutzen-Verbindung geprüft werden. Die Schelle muss innerhalb ihres angegebenen Klemmbereichs eingesetzt werden. Zusätzlich sind Schlauchmaterial, Anschlussgeometrie, Betriebsdruck, Temperatur und Medium bei der Auslegung der gesamten Verbindung zu berücksichtigen.

Varianten ab 0,68 €
Regulärer Preis: 2,52 €
stufenlose Ohrklemme mit einer Bandbreite von 9 mm (906R), V2A

Durchschnittliche Bewertung von 5 von 5 Sternen

stufenlose Ohrklemmen Bandbreite 7 mm (706R), V2A – 11,3-13,8

  • Bandbreite (mm)-: 7
  • Bezeichnung: stufenlose Ohrklemme
  • Material: Edelstahl V2A (1.4301)

Stufenlose OETIKER Ohrklemmen 706R – Edelstahl V2A, 7 mm Bandbreite Die stufenlosen OETIKER Ohrklemmen 706R mit 7 mm Bandbreite aus Edelstahl V2A (AISI 304) sind die ideale Lösung für zuverlässige, dauerhafte und korrosionsbeständige Schlauchverbindungen. Dank der stufenlosen Konstruktion ohne Überlappungen oder Stufen im inneren Umfang ermöglicht die Klemme eine gleichmäßige Rundumklemmung – für perfekte Dichtheit und optimalen Halt. Die Ohrklemmen 706R lassen sich einfach, schnell und platzsparend montieren. Aufgrund ihrer kompakten Bauweise und präzisen Spannbereiche sind sie ideal für Anwendungen mit geringem Bauraum geeignet – etwa in der Automobilindustrie, im Maschinenbau oder in Geräten mit feinen Leitungen. Vorteile & Features Stufenlose Konstruktion ohne Überlappung – gleichmäßige 360°-Rundumklemmung 7 mm Bandbreite für präzise, dichte Verbindungen Edelstahl V2A (AISI 304) – rostfrei & korrosionsbeständig Niedrige Bauhöhe – ideal bei engem Bauraum Optisch erkennbarer geschlossener Zustand Nicht wiederverwendbar – maximale Sicherheit bei Dauermontage Sicherer Halt bei Vibration, Druck- und Temperaturschwankungen Schnelle, einfache Montage mit Ohrklemmenzange Anwendungsbereiche Für dichte Schlauch- und Rohrverbindungen in: Automobilindustrie (Kühl-, Kraftstoff- & Luftleitungen) Maschinen- & Anlagenbau Kaffeeautomaten, Haushalts- & Industriegeräte Pneumatik-, Hydraulik- & Fluidtechnik Geräte mit feinen Leitungen und geringem Einbauraum Produktdetails Die stufenlosen OETIKER Ohrklemmen 706R aus Edelstahl V2A vermeiden Stufen oder Überlappungen am inneren Umfang und sorgen so für eine perfekte Rundumanpassung. Eine effektive Klemmung wird auch bei weichen oder sehr unnachgiebigen Teilen erreicht. Der geschlossene Zustand ist optisch erkennbar. Nicht wiederverwendbar.

Varianten ab 0,49 €
Regulärer Preis: 0,54 €
stufenlose Ohrklemme mit einer Bandbreite von 9 mm (906R), V2A

Durchschnittliche Bewertung von 5 von 5 Sternen

stufenlose Ohrklemme Bandbreite 9 mm (906R), V2A – 31,4-34,6

  • Bandbreite (mm)-: 9
  • Bezeichnung: S-Schelle, stufenlose Ohrklemme
  • Material: Edelstahl V2A (1.4301)

Stufenlose Ohrklemmen 906R von OETIKER mit einer Bandbreite von 9 mm Die stufenlose Ausführung der stufenlosen Ohrklemmen mit einer Bandbreite von 9 mm vermeidet Stufen oder Überlappungen am inneren Umfang der Klemme und ermöglicht somit eine Rundumanpassung der Klemme. Eine effektive Klemmung wird auch bei weichen oder extrem unnachgiebigen Teilen gewährleistet. Der geschlossene Zustand der Ohrklemme ist optisch erkennbar. Die stufenlose Ohrklemme ist nicht wiederverwendbar. Ohrklemmen sind schnell und einfach montiert und aufgrund ihrer niedrigen Bauhöhe und ihrer kleinen Spannbereiche für exakte Verbindungen auf engstem Raum geeignet. Sie werden häufig im Automobilbereich und im Maschinenbau sowie in vielen weiteren Bereichen eingesetzt.

Varianten ab 0,74 €
Regulärer Preis: 0,79 €
Metall-Schlauchschelle mit blauem Schraubmechanismus und ABA Sweden S20 Prägung

Durchschnittliche Bewertung von 4.8 von 5 Sternen

Schlauchschelle ABA Nova SMS, Bandbreite 9 mm – 8-14 / W1 (Stahl verzinkt)

  • Band: geprägt
  • Bandbreite (mm)-: 9
  • Bezeichnung: ABA Nova SMS
  • Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn)

Schlauchschelle ABA Nova SMS 9 mm Bandbreite Die Schlauchschelle ABA Nova SMS aus verzinktem Stahl (W1), Edelstahl V2A (W4) oder Edelstahl V4A (W5) ist mit einem neu konstruiertes Gehäuse versehen, welches für gleichmäßige Spannkraft und sichere Führung des Bandes sorgt. Der kurze Gehäusesattel sorgt ebenfalls für einen optimalen Anliegedruck am Schlauch. Die neue Schellen-Generation bietet eine Spannkraftreserve, verhindert plötzlichen Zerbrechen und sorgt für eine zuverlässige und dichte Verbindung. Außerdem sind die glatte Bandinnenseite und die abgerundeten Kanten sehr schlauchschonend und sorgen ebenfalls für Dichtheit. Die vielseitige ABA Nova SMS ist die ideale Wahl für kleinere Schlauchdurchmesser. Ihre Vorteile auf einen Blick: Hohe Spannkraft Hohes Bruchdrehmoment Niedriges Leerlauf-Anziehdrehmoment Anwendungsbeispiele: Maschinenbau Chemische Industrie Bewässungssysteme Eisenbahn Landmaschinen Baumaschinen Marineindustrie

Regulärer Preis: 1,21 €
Nahaufnahme einer silbernen Edelstahlschlauchschelle mit einem blauen Schraubengehäuse auf weißem Hintergrund.

Durchschnittliche Bewertung von 5 von 5 Sternen

Schlauchschelle ABA Original SMS, Bandbreite 12 mm – 15-24 / W1 (Stahl verzinkt)

  • Band: geprägt
  • Bandbreite (mm)-: 12
  • Material: Edelstahl V2A (1.4301), Edelstahl V4A, galvanisch verzinkt (zn)
  • Schlüsselweite: 7

Schlauchschelle ABA Original SMS 12 Bandbreite ABA Original Schlauchschellen überzeugen durch ein hochfestes, einteiliges Pressgehäuse, abgerundete Bandkanten und eine glatte Bandinnenseite zum Schutz der Schläuche. ABA Original – die störungssichere Schlauchschelle mit hoher Spannkraft und hohem Bruchdrehmoment. Die Schlauchschelle ABA Original SMS mit 12 Bandbreite hat einen wählbaren Spannbereich von 15 mm bis 307 mm. Das Material der hochwertigen Schlauchschelle ist ebenfalls wählbar. Sie können verzinkten Stahl oder Edelstahl für die Schlauchschelle wählen.

Regulärer Preis: 1,55 €
Stufenlose Ohrklemmen mit 5 mm Bandbreite aus Edelstahl

Durchschnittliche Bewertung von 5 von 5 Sternen

Stufenlose Ohrklemmen Bandbreite 5 mm (505R), V2A – 7,8-9,5

  • Bandbreite (mm)-: 5
  • Bezeichnung: stufenlose Ohrklemme
  • Material: Edelstahl V2A (1.4301)

Stufenlose OETIKER Ohrklemmen 505R aus Edelstahl V2A – 5 mm Bandbreite für präzise und dichte Verbindungen Die stufenlosen OETIKER Ohrklemmen (Serie 505R) mit 5 mm Bandbreite bestehen aus hochwertigem Edelstahl V2A (AISI 304) und bieten eine zuverlässige, langlebige und korrosionsbeständige Verbindungslösung für Schläuche, Leitungen und flexible Komponenten. Dank ihrer stufenlosen Konstruktion ohne Überlappung oder Stufen im inneren Umfang sorgen die Ohrklemmen für eine gleichmäßige Rundumklemmung – ideal für Anwendungen, bei denen absolute Dichtheit und präziser Sitz entscheidend sind. Die OETIKER Ohrklemmen lassen sich schnell, sicher und platzsparend montieren und sind aufgrund ihrer geringen Bauhöhe perfekt für den Einsatz auf engem Raum geeignet. Produktmerkmale: Material: Edelstahl V2A (AISI 304) – rostfrei, korrosionsbeständig 5 mm Bandbreite für präzise Schlauchverbindungen Stufenlose Ausführung für perfekte Rundumanpassung Optische Kontrolle des geschlossenen Zustands möglich Nicht wiederverwendbar, für dauerhafte und sichere Verbindungen Einfache, schnelle Montage durch Klemmwerkzeug Ideal für weiche, elastische oder unnachgiebige Schläuche Vorteile: Gleichmäßige, 360°-dichte Verbindung ohne Spaltbildung Sichere Fixierung bei Vibration, Druck oder Temperaturschwankungen Langlebig und wartungsfrei Kompakte Bauweise für enge Einbauverhältnisse Anwendungsbereiche: Automobilindustrie (Kraftstoff-, Kühl- und Luftleitungen) Maschinen- und Anlagenbau Kaffeeautomaten, Haushalts- und Industriegeräte Pneumatik- und Hydraulikanwendungen Allgemeine Verbindungstechnik Mit den OETIKER 505R Ohrklemmen erhalten Sie eine professionelle Befestigungslösung mit höchster Präzision, Dichtheit und Haltbarkeit – entwickelt für anspruchsvolle Anwendungen in Industrie und Handwerk.

Varianten ab 0,60 €
Regulärer Preis: 0,61 €
Raumspar-Federbandschelle FBS | Federbandschelle - Schlauchschelle KFz | Mubea

Durchschnittliche Bewertung von 4.75 von 5 Sternen

Raumspar Federbandschelle FBS R Bandbreite 12 mm – 13,2-14,6 (FBS 13,5/12)

  • Material: Federbandstahl (C75S)

Federbandschelle - Schlauchschelle KFz DIN 3021 | Original-Ersatzteile für Volkswagen, Audi, Seat, Skoda, Opel und Mercedes-Benz Die Raumspar Federbandschelle FBS R in der Breite 12 mm ist eine Schlauchschelle mit Selbstspanneffekt. Sie bieten eine konstante Spannkraft, auch bei starken Temperaturschwankungen. Aufgrund der verkürzten und abgeflachten Montageenden wird eine Schlauchbefestigung mit geringem Platzbedarf (in engen Bauräumen / Motorräumen) ermöglicht. Diese Federbandschelle und Schlauchschelle KFz nach DIN 3021 bietet Ihnen die gleichen technischen Werte wie Standardausführung in Form der Federbandschelle FBS. Was ist das Besondere an der Oberfläche der FBS R Federbandschelle? Optimaler Korrosions- und Chemikalienschutz dank der doppellagigen Untergrund- und Deckschicht-Beschichtung. Die Oberfläche dieser Schlauchschelle KFz besteht aus einer zinkhaltigen Beschichtung mit einer schwarzen Versiegelung (Topcoat). Sollte es also einmal zur Beschädigung der oberen schwarzen Schicht kommen, ist dies kein Grund zur Sorge. Durch die darunter liegende Zinkschicht bleibt der Korrosionsschutz dennoch erhalten.

Regulärer Preis: 0,80 €
Edelstahl-Schlauchschelle mit Schneckengetriebe und Sechskantschraube. Auf dem Band ist die Aufschrift 'NORMA 25 40' zu sehen.

Durchschnittliche Bewertung von 5 von 5 Sternen

Schlauchschelle TORRO mit Wellfeder, Bandbreite 9 mm – 12-22

  • Band: geprägt
  • Bandbreite (mm)-: 9
  • Material: W3 (1.4016)
  • Schlüsselweite: 7

Schlauchschelle TORRO mit Wellfeder | Breite 9mm Die Schlauchschelle TORRO mit Wellfeder ist mit einer integrierten Federeinlage ausgestattet. Diese Federeinlage gleicht Durchmesserschwankungen durch Temperaturveränderung aus und sorgt somit für eine durchgängig sichere Verbindung zwischen Stutzen und Schlauch. Die Schlauchschelle TORRO mit Wellfeder ist für einen Spannbereich zwischen 12 mm und 140 mm in unterschiedlichen Abstufungen wählbar.

Regulärer Preis: 2,78 €
NORMAQUICK® Doppelstutzen Steckverbindung

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 12 - 0° Doppelstutzen

  • Anschlussvariante: 0°
  • Material: Polyamid (PA)
  • Nennweite: NW 12
  • Schlauchanschluss: 16,8 mm

NORMAQUICK PS3 Steckverbindung NW 12 - 0° Doppelstutzen Die Steckverbindung und Doppelstutzen NW 12 in 0° von NORMAQUICK® sind aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt. Die Steckverbindung und Doppelstutzen sind die ideale Lösung zum Verbinden von Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie weitere mediengeführte Leitungen. Unsere Steckverbindung und Doppelstutzen finden ihren Einsatz auch bei Ladeluftsystemen.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 3,68 €
Sonderausführung Steckverbindung NW 12 | 7028004012

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 12 - 90° - FKM

  • Anschlussvariante: 90°
  • Material: Polyamid (PA)
  • Nennweite: NW 12
  • Schlauchanschluss: 16,8 mm

NORMAQUICK Steckverbindung NW 12 - 90° - FKM *Sonderausführung mit FKM-Dichtung (VITON), ansonsten identisch zur Standardabmessung!   Die NORMAQUICK® PS3 Sonderausführung Steckverbindung NW 12 wurde aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) hergestellt und ist die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Die Norma Quick PS3 Steckverbindung NW 12 – FKM gehört zu den modernsten und zuverlässigsten Verbindungslösungen für medienführende Leitungen in Fahrzeugen und industriellen Systemen. Als Teil der NORMAQUICK®‑PS3‑Serie bietet sie höchste Qualität, eine besonders kompakte Bauform sowie maximale Sicherheit beim Einsatz in anspruchsvollen Umgebungen. Die PS3‑Reihe ist für Kühlwasser-, Heizungs- und Ladeluftsysteme optimiert und wurde nach VDA‑Richtlinien entwickelt, um eine sichere, langlebige und wartungsarme Verbindung zu gewährleisten. Die technische Basis der Produktfamilie ist umfassend dokumentiert: PS3‑Steckverbindungen dienen der dichten Verbindung von Kühlwasser- und Heizungsschläuchen in PKW und Nutzfahrzeugen. Auch ihre grundsätzliche Bauweise stützt sich auf glasfaserverstärktes Polyamid (PA66‑GF30), kombiniert mit hochwertigen O‑Ringen, die für eine langfristige Beständigkeit ausgelegt sind. 1. Konstruktion & Materialqualität Die Norma Quick PS3‑Steckverbindung zeichnet sich durch ihre robuste Konstruktion aus. Das Gehäuse besteht aus PA66‑GF30, also glasfaserverstärktem Polyamid, das speziell dafür entwickelt wurde, den harschen Bedingungen von Kühlmitteln und Temperaturwechseln standzuhalten. Laut Herstellerspezifikationen bietet dieses Material eine hohe Stabilität und ist gegenüber Wärme und hydrolytischen Effekten stabilisiert. Auch der Haltering besteht aus PA66‑GF30, während die Haltefeder aus Edelstahl gemäß DIN EN 10270‑3 gefertigt ist – eine Kombination, die ein hohes Maß an mechanischer Sicherheit gewährleistet. Der entscheidende Unterschied der FKM‑Variante gegenüber PS3‑Modellen mit EPDM‑Dichtung ist die Beständigkeit des Dichtungsmaterials. FKM (Fluorkautschuk) ist bekannt für: hohe Temperaturbeständigkeit ausgezeichnete Resistenz gegenüber Kraftstoffen, Ölen und aggressiven Medien geringe Gasdurchlässigkeit optimale Eignung für Hochleistungsmotoren und industrielle Anwendungen Damit richtet sich diese Variante besonders an Anwender, die höchste chemische und thermische Belastbarkeit benötigen. 2. Funktionsprinzip: „Push & Seal“ – Schnell, sicher und werkzeugfrei Das Push‑&‑Seal‑Prinzip (PS3) gehört zu den effizientesten Verbindungssystemen im Bereich fluidführender Leitungen. Die Verbindung wird einfach auf den Anschlussstutzen gesteckt, bis die Haltemechanik einrastet. Dadurch entsteht sofort eine sichere, dichte und belastbare Verbindung – das System ist deshalb ideal für Serienproduktionen, Werkstätten und Wartungsarbeiten. Die Vorteile des Systems werden auch in offiziellen Produktbeschreibungen hervorgehoben: Werkzeugfreie Rastmontage Zeit- und Kostenersparnis Hohe Dichtigkeit durch integrierten O‑Ring Kompakte Abmessungen für beengte Bauräume Diese Eigenschaften sind für alle PS3‑Varianten charakteristisch. 3. Einsatzbereiche der PS3 NW 12 – FKM Steckverbindung 3.1 KFZ- und Nutzfahrzeugtechnik Die PS3‑Steckverbindungen wurden laut technischen Daten speziell für den Einsatz in Kühlwasser- und Heizungsschläuchen in PKW und Nutzfahrzeugen entwickelt. Dank FKM‑Dichtung eignet sich die hier beschriebene Variante zusätzlich ideal für Bereiche, in denen: höhere Temperaturen auftreten leichte Kraftstoff- oder Ölnebel entstehen können besondere Materialbeständigkeit gefragt ist Gerade moderne Downsizing‑ und Turbomotoren erzeugen thermisch anspruchsvolle Umgebungen, in denen FKM‑basierte Verbindungen deutliche Vorteile bieten. 3.2 Industrielle Anlagen Auch im industriellen Umfeld kommt die PS3‑Steckverbindung zum Einsatz – überall dort, wo: Kühlmedien Glykol-Wasser-Gemische leicht aggressive Fluide oder Dämpfe Heißwasserleitungen transportiert werden. 3.3 Maschinen- und Aggregatebau Weitere typische Einsatzgebiete umfassen: Pumpensysteme Wärmetauscher stationäre oder mobile Industrieaggregate Prüfstände 4. Vorteile der Norma Quick PS3 NW 12 – FKM im Überblick 4.1 Hohe Temperaturbeständigkeit Während EPDM‑Varianten bis etwa +135 °C einsetzbar sind, teilweise kurzzeitig bis +150 °C, bietet FKM eine noch höhere thermische Belastbarkeit. 4.2 Chemische Beständigkeit FKM ist beständig gegenüber: Ölen Kraftstoffen Ozon vielen aggressiven Chemikalien Damit bietet die NW 12 – FKM einen Vorteil in Umgebungen mit kontaktintensiven Medien. 4.3 Sichere, dauerhaft dichte Verbindung Die PS3‑Serie setzt auf integrierte O‑Ringe, die eine zuverlässige Abdichtung garantieren. Auch technische Beschreibungen bestätigen diesen Vorteil. 4.4 Platzsparende Bauform Laut Herstellerangaben wurde die PS3‑Reihe speziell für den Einsatz in engen Bauräumen entwickelt. 4.5 Leichte Montage Kein Werkzeug – einfach aufstecken und sicher verrastet. 5. Technische Daten der PS3‑Serie (allgemein für NW 12) Auf Basis der verfügbaren technischen Unterlagen lassen sich folgende Daten zur PS3‑Reihe ableiten: Nennweite (NW): 12 mm Material Gehäuse: PA66‑GF30  Haltering: PA66‑GF30  Dichtung (Variante abhängig): EPDM oder FKM Betriebsdruck: ca. 1,5 bar Überdruck bei EPDM‑Versionen (FKM typischerweise ähnlich, jedoch für höhere Temperaturen geeignet) Temperaturbereiche EPDM: −40 bis +135 °C, kurzzeitig bis +150 °C Haltefeder: Edelstahl 1.4310 Hinweis: Offizielle Daten für die FKM‑Variante sind analog, jedoch mit höherer chemischer Resistenz. 6. Warum FKM statt EPDM wählen? EPDM ist hervorragend geeignet für Kühlwassersysteme, jedoch nicht für Bereiche mit aggressiven Medien wie Kraftstoffdämpfen oder Ölnebel. FKM hingegen bietet eine wesentlich bessere Resistenz. Es ist die bevorzugte Wahl für: motornahe Anwendungen Systeme mit Ölanteilen Hochleistungsaggregate industrielle Sonderfluide Für Werkstätten und Industrieanlagen bedeutet das mehr Sicherheit, weniger Wartung und längere Standzeiten. 7. Typische Anwendungsbeispiele Verbindung eines NW‑12‑Kühlwasserschlauches im Motorraum Medienleitungen in Hybrid- oder Plug‑in‑Systemen mit hohen thermischen Anforderungen Ölnahe Leitungsführungen bei Turboladern Kühlkreisläufe in Industriemaschinen Leitungen in Test- und Prüfeinrichtungen 8. Qualitäts- und Herstellungsstandards Die NORMA Group ist seit Jahrzehnten führend im Bereich Verbindungstechnik und gemäß mehreren Quellen ein internationaler Markt- und Technologieführer. Ihre Produkte werden nach VDA‑Standards gefertigt, sind recyclingfähig und entsprechen hohen Qualitätsrichtlinien. 9. Fazit: Höchste Sicherheit für anspruchsvolle Anwendungen Die Norma Quick PS3 Steckverbindung NW 12 – FKM ist die ideale Lösung für Anwender, die: maximale Temperaturbeständigkeit hohe chemische Resistenz kompakte Bauform schnelle Montage absolut zuverlässige Abdichtung benötigen. Sie vereint die bewährten Vorteile der PS3‑Serie mit den erweiterten Materialeigenschaften einer FKM‑Dichtung – perfekt für professionelle Anwendungen in Automobiltechnik, Industrieanlagen und anspruchsvollen Mediensystemen.

Regulärer Preis: 9,51 €
Steckverbindung NW 16 - 13 - 90° | NORMAQUICK® PS3

NQ-PS3 Steckverbindung NW 16 - 13 - 90° - EPDM

  • Anschlussvariante: 90°
  • Material: Polyamid (PA)
  • Nennweite: NW 16
  • Schlauchanschluss: 19,0 mm

NORMAQUICK Steckverbindung NW 16 - 13 - 90° - EPDM Die Steckverbindung NW 16 - 13 - 90° für NORMAQUICK® PS3 Steckverbinder aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale und professionelle Lösung zum Verbinden von medienführenden Leitungen im Bereich Heizungs- und Kühlwasserleitungen sowie beim Einsatz bei verschiedenen Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 7,70 €
NORMAQUICK® PS3 Doppelstutzen und Steckverbindung NW 32

NQ-PS3 Steckverbindung NW 32 - 0° Doppelstutzen

  • Anschlussvariante: 0°
  • Material: Polyamid (PA)
  • Nennweite: NW 32
  • Schlauchanschluss: 38,4 mm

NORMAQUICK® PS3 Doppelstutzen und Steckverbindung NW 32 - 0° Doppelstutzen Die NORMAQUICK® PS3 Doppelstutzen und Steckverbindung NW 32 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 8,29 €
NQ-PS3 Steckverbindung NW 20 - Blindstopfen - 7028701020

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 20 - Blindstopfen

  • Material: Polyamid (PA)
  • Nennweite: NW 20
  • Dichtung*: EPDM

NORMAQUICK® PS3 Blindstopfen NW 20 Die NORMAQUICK® PS3 Blindstopfen NW 20 sind aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt und bieten die ideale und sichere Lösung zum Verschließen von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen. Eine weitere Einsatzmöglichkeit ist der Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 14,66 €
Schwarzer Blindstopfen NORMAQUICK PS3 NW06 auf weißem Hintergrund.

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 6 - Blindstopfen

  • Material: Polyamid (PA)
  • Nennweite: NW 06
  • Dichtung*: EPDM

NORMAQUICK Blindstopfen für Steckverbindung NW 6 Der NORMAQUICK® PS3 Blindstopfen für Steckverbindung NW 6 ist aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gerfertigt und somit die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 7,39 €
Robuste Schlauchschelle aus Metall mit Schraubverschluss auf weißem Hintergrund

Durchschnittliche Bewertung von 5 von 5 Sternen

Schlauchschelle TORRO mit Wellfeder, Bandbreite 12 mm, W3 (1.4016) – 30-45

  • Band: geprägt
  • Bandbreite (mm)-: 12
  • Bezeichnung: Torro
  • Material: W3 (1.4016)

Schlauchschelle TORRO mit Wellfeder, Bandbreite 12 mm, W3 Die Schlauchschelle TORRO mit Wellfeder in der Bandbreite 12 mm ist mit einer integrierten Federeinlage ausgestattet. Diese Federeinlage gleicht Durchmesserschwankungen durch Temperaturveränderung problemlos aus. Durch diese Eigenschaft der Schlauchschelle ist stets eine sichere und durchgängig Verbindung zwischen Stutzen und Schlauch gewährleistet. Die Schlauchschelle TORRO mit Wellfeder, Bandbreite 12 mm, W3 ist für Spannbereiche von 30 mm bis 110 mm in verschiedenen Abstufungen erhältlich.

Regulärer Preis: 4,61 €
Schwarzer zylindrischer NORMAQUICK PS3 Blindstopfen NW16 auf weißem Hintergrund, aus leicht schräger Perspektive betrachtet.

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 16 - Blindstopfen

  • Material: Polyamid (PA)
  • Nennweite: NW 16
  • Dichtung*: EPDM

NORMAQUICK Blindstopfen für Steckverbindung NW 16 Der Blindstopfen für Steckverbindung NW 16 von NORMAQUICK® PS3 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) ist die ideale Lösung zum Verschließen von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 8,93 €
NORMAQUICK® PS3 Steckverbindung NW 32

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 32 - 90° - EPDM

  • Anschlussvariante: 90°
  • Material: Polyamid (PA)
  • Nennweite: NW 32
  • Schlauchanschluss: 38,4 mm

NORMAQUICK® PS3 Steckverbindung NW 32 - 90° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 32 aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Diese Steckverbindung hat die Anschlussvariante 90°, ist aber auch in den Anschlussvarianten 0° und 45° erhältlich.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 11,13 €
Stufenlose Ohrklemme 1010R mit Bandbreite 10 mm (1010R), V2A

stufenlose Ohrklemme Bandbreite 10 mm (1008R / 1010R) – 27,3-30,5

  • Bandbreite (mm)-: 10
  • Bezeichnung: stufenlose Ohrklemme
  • Material: Edelstahl V2A (1.4301)

Stufenlose Ohrklemme 1008R / 1010R Die stufenlose Ohrklemme 1008R und 1010R vermeidet Stufen oder Überlappungen am inneren Umfang der Klemme und ermöglicht somit eine Rundumanpassung der Klemme. Eine effektive Klemmung wird auch bei weichen oder extrem unnachgiebigen Teilen gewährleistet. Der geschlossene Zustand der Ohr-Klemme ist optisch erkennbar. Die stufenlose Ohrklemme ist nicht wiederverwendbar. Ohr-Klemmen sind schnell und einfach montiert und aufgrund ihrer niedrigen Bauhöhe und ihrer kleinen Spannbereiche für exakte Verbindungen auf engstem Raum geeignet. Sie werden häufig im Automobilbereich, in Kaffeeautomaten, im Maschinenbau und in vielen weiteren Bereichen eingesetzt.

Regulärer Preis: 0,98 €
Normaquick Steckverbindung  NW 16

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 16 - 0° - EPDM

  • Anschlussvariante: 0°
  • Material: Polyamid (PA)
  • Nennweite: NW 16
  • Schlauchanschluss: 22,0 mm

NORMAQUICK Steckverbindung NW 16 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbinder aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 7,63 €
Steckverbindung NW 12, 90°

NQ-PS3 Steckverbindung NW 12 - 90° - EPDM

  • Anschlussvariante: 90°
  • Material: Polyamid (PA)
  • Nennweite: NW 12
  • Schlauchanschluss: 16,8 mm

NORMAQUICK Steckverbindung NW 12 - 90° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 12 - 90° aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Einsatz von Kühlwasser- und Heizungsleitungen sowie bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 7,95 €
Schwarzer Doppelstutzen NORMAQUICK PS3 NW16 aus PA66-GF30 für Schlauchverbindungen auf weißem Hintergrund.

NQ-PS3 Steckverbindung NW 16 - 18 - 0° Doppelstutzen

  • Anschlussvariante: 0°
  • Material: Polyamid (PA)
  • Nennweite: NW 16

NORMAQUICK® Doppelstutzen NW 16 - 0° mit 18 mm Schlauchanschluss Die NORMAQUICK® Doppelstutzen Steckverbindung ist aus hochwertigen Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt. Für eine sichere Verbindung von medienführenden Leitungen in Bereichen wie Kühlwasser- und Heizungsleitungen ist die NORMAQUICK® Doppelstutzen Steckverbindung eine professionelle Wahl. Ebenfalls kommt die NORMAQUICK® Doppelstutzen Steckverbindung bei Ladeluftsystemen zum Einsatz. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 6,38 €
Steckverbindung NORMAQUICK® PS3 NW 16

NQ-PS3 Steckverbindung NW 16 - 12 - 0° - EPDM, mit 16,8 mm Schlauchanschluss

  • Anschlussvariante: 0°
  • Material: Polyamid (PA)
  • Nennweite: NW 16
  • Schlauchanschluss: 16,8 mm

Steckverbindung NORMAQUICK® PS3 NW 16 - 12 - 0° - EPDM, mit 16,8 mm Schlauchanschluss Die Steckverbindung NORMAQUICK® PS3 NW 16, hergestellt aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) ist die kompetente Lösung zum Verbinden von Leitungen im Bereich von Kühlwasser- und Heizungsleitungen sowie weitere mediengeführten Leitungen. Der Einsatz bei Ladeluftsystemen mit der Steckverbindung NORMAQUICK® PS3 NW 16 ist ebenfalls möglich.Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 9,34 €

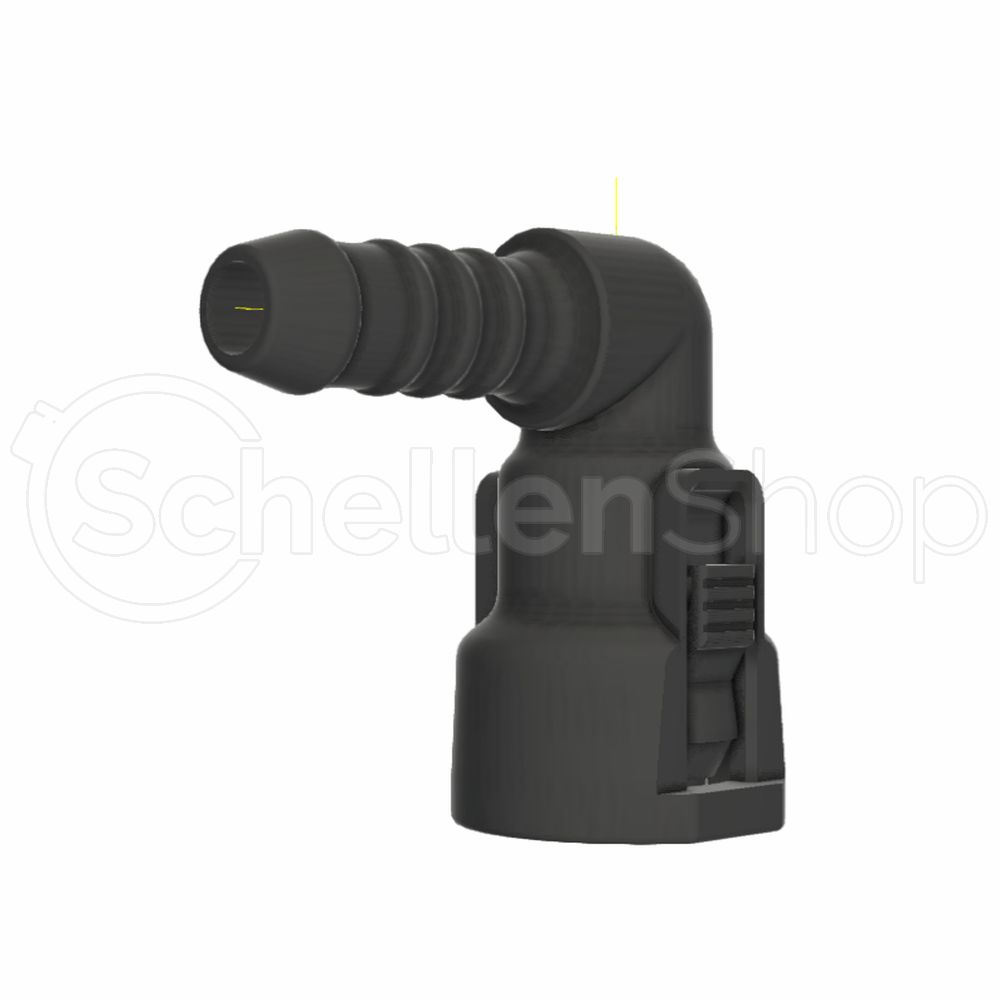

Steckverbindung NW 06 mit 90° Anschluss

Durchschnittliche Bewertung von 5 von 5 Sternen

NQ-PS3 Steckverbindung NW 06 - 6 - 90° - EPDM

  • Anschlussvariante: 90°
  • Material: Polyamid (PA)
  • Nennweite: NW 06
  • Schlauchanschluss: 10,0 mm

NORMAQUICK Steckverbindung NW 06 - 6 - 90° - EPDM Die Steckverbindung NW 06 mit 90° Anschluss aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) sind die ideale Lösung zum Verbinden von medienführenden Leitungen im Bereich Kühlwasser- und Heizungsleitungen sowie beim Einsatz bei Ladeluftsystemen. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 20 bar

Regulärer Preis: 7,32 €
NQ-PS3 Steckverbindung NW 50 - 0° - EPDM - 7028001050

NQ-PS3 Steckverbindung NW 50 - 0° - EPDM

  • Anschlussvariante: 0°
  • Material: Polyamid (PA)
  • Nennweite: NW 50
  • Schlauchanschluss: 56,0 mm

NORMAQUICK PS3 Steckverbindung NW 50 - 0° - EPDM Die NORMAQUICK® PS3 Steckverbindung NW 50 wurde aus Kunststoff (Polyamid 6.6 mit einem Glasfaseranteil von 30 %) gefertigt und bietet die ideale Lösung zum Verbinden von Leitungen im Bereich von Kühlwasser- oder Heizungsleitungen. Ebenfalls kommt diese Steckverbindung und Schlauchanschluss bei Ladeluftsystemen zum Einsatz. Diese Steckverbindung NW 50 hat die Anschlussvarianten 0°. Temperaturbereich: -40 bis +135°CBetriebsdruck: 3,5 bar maximalBerstdruck: 8 bar

Regulärer Preis: 15,46 €

Welche Schelle passt zum Kühlerschlauch?

Eine passende Schlauchschelle muss Schlauch, Anschlussstutzen und Einbausituation berücksichtigen. Im Kühlsystem kommen zusätzlich wechselnde Temperaturen hinzu. Prüfen Sie deshalb neben dem Durchmesser auch Bauart, Bandbreite, Werkstoff und die Vorgaben für die jeweilige Verbindung.

Schellenart Merkmal Worauf Sie achten sollten
Federbandschellen FBS Das vorgespannte Federband passt sich an Durchmesseränderungen der Schlauchverbindung an. Nenngröße, Arbeitsbereich, erforderlichen Öffnungsdurchmesser und Platz für die Montagezange prüfen.
TORRO WF mit Wellfeder Die Wellfeder unterstützt die automatische Nachspannung bei temperaturbedingten Durchmesseränderungen. Spannbereich und Bandbreite passend wählen; die Montagevorgaben der konkreten WF-Ausführung beachten.
ABA Nova und ABA Original Schraubschellen mit einstellbarem Spannbereich; hier mit 9 beziehungsweise 12 mm Bandbreite. Verfügbaren Bauraum, Schlauchwerkstoff und vorgeschriebenes Anzugsmoment berücksichtigen.
Stufenlose OETIKER-Ohrklemmen Die stufenlose Innenkontur unterstützt eine gleichmäßige Klemmung über den Umfang. Klemmbereich, Bandbreite, geeignetes Montagewerkzeug und vorgegebene Schließkraft auf die Verbindung abstimmen.

Schlauchdurchmesser und Anschlussmaße richtig bestimmen

Für die Schelle zählt der montierte Außendurchmesser

Messen Sie den Außendurchmesser des auf den Anschlussstutzen geschobenen Schlauchs an der vorgesehenen Klemmstelle. Der Schlauchinnendurchmesser allein genügt für die Schellenauswahl nicht. Wählen Sie den Spannbereich beziehungsweise die Nenngröße nach den Angaben des jeweiligen Herstellers.

Bei einer Federbandschelle ist zusätzlich zu prüfen, ob sie sich für die Montage weit genug öffnen lässt. Achten Sie außerdem auf die nutzbare Länge der Klemmstelle: Bandbreite, Schraubengehäuse oder Betätigungsenden müssen zur Einbausituation passen.

Werkstoff und Montage auf die Verbindung abstimmen

Berücksichtigen Sie bei der Werkstoffwahl die Umgebungsbedingungen am Einbauort. Die passende Ausführung ergibt sich aus den Anforderungen der Anwendung und den Daten des einzelnen Artikels. Für Schraubschellen sind die vorgegebenen Anzugsmomente maßgeblich. Bei Ohrklemmen beachten Sie die erforderliche Schließkraft und das dafür geeignete Werkzeug. Ein höheres Anzugsmoment oder stärkeres Verpressen ersetzt keine passende Auswahl.

Kühlwasserschlauch-Verbinder mit passendem Anschlusssystem

Benötigen Sie zusätzlich zur Schelle einen Steckverbinder für eine Kühlmittel- oder Heizungsleitung, finden Sie in der separaten Kategorie NORMAQUICK PS3 Verbinder für VDA-Anschlussstutzen. Prüfen Sie vor der Auswahl das vorhandene Gegenstück und die Angaben zur jeweiligen Variante.

Stecknennweite und Schlauchanschluss sind getrennte Maße. Bei PS3 bezieht sich die Nennweite auf den Durchmesser des Anschlussstutzens. Die Abmessung auf der Schlauchseite ist zusätzlich abzugleichen. Eine gleiche Millimeterangabe allein reicht deshalb nicht aus, um zwei Anschlüsse als passend einzustufen.

  • Anschlusssystem: Steckverbinder und Gegenstück müssen hinsichtlich Geometrie und Verriegelung zusammenpassen.
  • Schlauchanschluss: Vergleichen Sie die Artikelzeichnung mit den Abmessungen des verwendeten Schlauchs.
  • Bauform: Wählen Sie die Leitungsführung passend zum verfügbaren Einbauraum.
  • Betriebsbedingungen: Prüfen Sie die Eignung von Werkstoff und Dichtung für das Kühlmittel sowie die zulässigen Druck- und Temperaturwerte der konkreten Ausführung.

Passende Teile für Wartung und Werkstatt auswählen

Für wiederkehrende Arbeiten an unterschiedlichen Schlauchdurchmessern enthält diese Kategorie auch Sortimente mit Federbandschellen und TORRO-WF-Schellen. Prüfen Sie die enthaltenen Größen anhand Ihres Bedarfs. Weitere Bauarten finden Sie unter Schlauchschellen für KFZ; zusätzliche Verbindungslösungen unter Steck- und Schlauchverbinder für KFZ.

Sie benötigen Unterstützung bei der Auswahl? Halten Sie Schlauchmaße, Anschlusszeichnung oder Teilenummer sowie die Betriebsbedingungen bereit. Unser Team berät Sie montags bis freitags von 8 bis 16 Uhr.

Häufige Fragen zu Schellen und Verbindern im KFZ-Kühlsystem

Welche Größe muss eine Schelle für den Kühlerschlauch haben?

Maßgeblich ist der Außendurchmesser des Schlauchs im aufgesteckten Zustand an der vorgesehenen Klemmstelle. Wählen Sie dazu den passenden Spannbereich beziehungsweise die geeignete Nenngröße. Bei Federbandschellen muss außerdem der Öffnungsdurchmesser für die Montage über Schlauch und Anschluss ausreichen.

Welche Schellen gleichen Durchmesseränderungen am Kühlerschlauch aus?

Federbandschellen arbeiten mit der Vorspannung ihres Federbands. TORRO WF nutzt eine zusätzliche Wellfeder für die automatische Nachspannung. Bei stufenlosen OETIKER-Ohrklemmen trägt die Ohrprägung zum Ausgleich thermischer Durchmesseränderungen bei. Welche Ausführung passt, hängt von der konkreten Verbindung und den Herstellervorgaben ab.

Wie werden stufenlose OETIKER-Ohrklemmen montiert?

Verwenden Sie das für die gewählte Klemme geeignete Montagewerkzeug und beachten Sie die vorgegebene Schließkraft. Entscheidend sind die Angaben zur konkreten Klemme und Verbindung. Ein möglichst weit zusammengedrücktes Ohr ist kein allgemeines Kriterium für eine korrekte Montage.

Sind die Nennweite des Steckverbinders und die Schlauchgröße identisch?

Diese Maße beschreiben unterschiedliche Anschlussseiten. Bei NORMAQUICK PS3 bezeichnet die Nennweite den Durchmesser des passenden Anschlussstutzens. Den Schlauchanschluss wählen Sie zusätzlich anhand der Artikelzeichnung und der Schlauchabmessungen. Prüfen Sie beide Seiten getrennt.

Woran erkenne ich einen passenden Kühlwasserschlauch-Verbinder?

Prüfen Sie Anschlusssystem, Nennweite, Schlauchanschluss und Bauform. Werkstoff und Dichtung müssen zum verwendeten Kühlmittel passen; zulässiger Druck und Temperaturbereich müssen die Betriebsbedingungen abdecken. Gleiche Durchmesser allein bestätigen weder die Kompatibilität der Steckverbindung noch die Eignung für das Kühlsystem.
