Benzinkupplungen am Paramotor – sicher tanken, sauber transportieren
Manchmal entstehen besonders interessante Anwendungen dort, wo Technik auf ganz spezielle Anforderungen trifft. Ein schönes Beispiel dafür hat uns ein Kunde mit seinem Paramotor für das Gleitschirmfliegen gezeigt. Für die Kraftstoffversorgung seines Fluggeräts setzt er auf kompakte Benzin-Schnellkupplungen mit beidseitiger Absperrfunktion und Viton-Dichtungen.
Der Anwendungsfall: Kraftstofftank schnell und sicher trennen
Bei einem Paramotor spielt Gewicht eine wichtige Rolle. Gleichzeitig muss die Kraftstoffversorgung zuverlässig funktionieren. Der Tank soll sich für Transport und Betankung möglichst unkompliziert vom Motor trennen lassen – ohne dass dabei Kraftstoff aus der Leitung austritt.
Genau hier kommen die eingesetzten Benzinkupplungen ins Spiel.
Der Kunde verwendet einen hochelastischen Tygonschlauch mit 5 mm Innendurchmesser. Dafür sind unsere Kupplungen mit einem 6,4-mm-Schlauchanschluss, der im Shop als 6–7 mm geführt wird, technisch sehr gut geeignet.
Der flexible Tygonschlauch lässt sich über den Anschluss aufschieben und dehnt sich dabei leicht. Dadurch entsteht eine dichte und sichere Verbindung.
Wichtig: Bei Kraftstoffanwendungen sollte immer geprüft werden, ob Schlauch, Kupplung, Dichtungen und übrige Komponenten für den jeweiligen Kraftstoff und die Betriebsbedingungen geeignet sind.
Beidseitig absperrend: Kein Kraftstoff beim Trennen
Ein besonderer Vorteil der verwendeten Schnellkupplungen ist die beidseitige Absperrfunktion.
Beim Trennen der Kupplung werden beide Seiten automatisch verschlossen. Dadurch kann der Kraftstoff nicht einfach aus der Leitung herauslaufen.

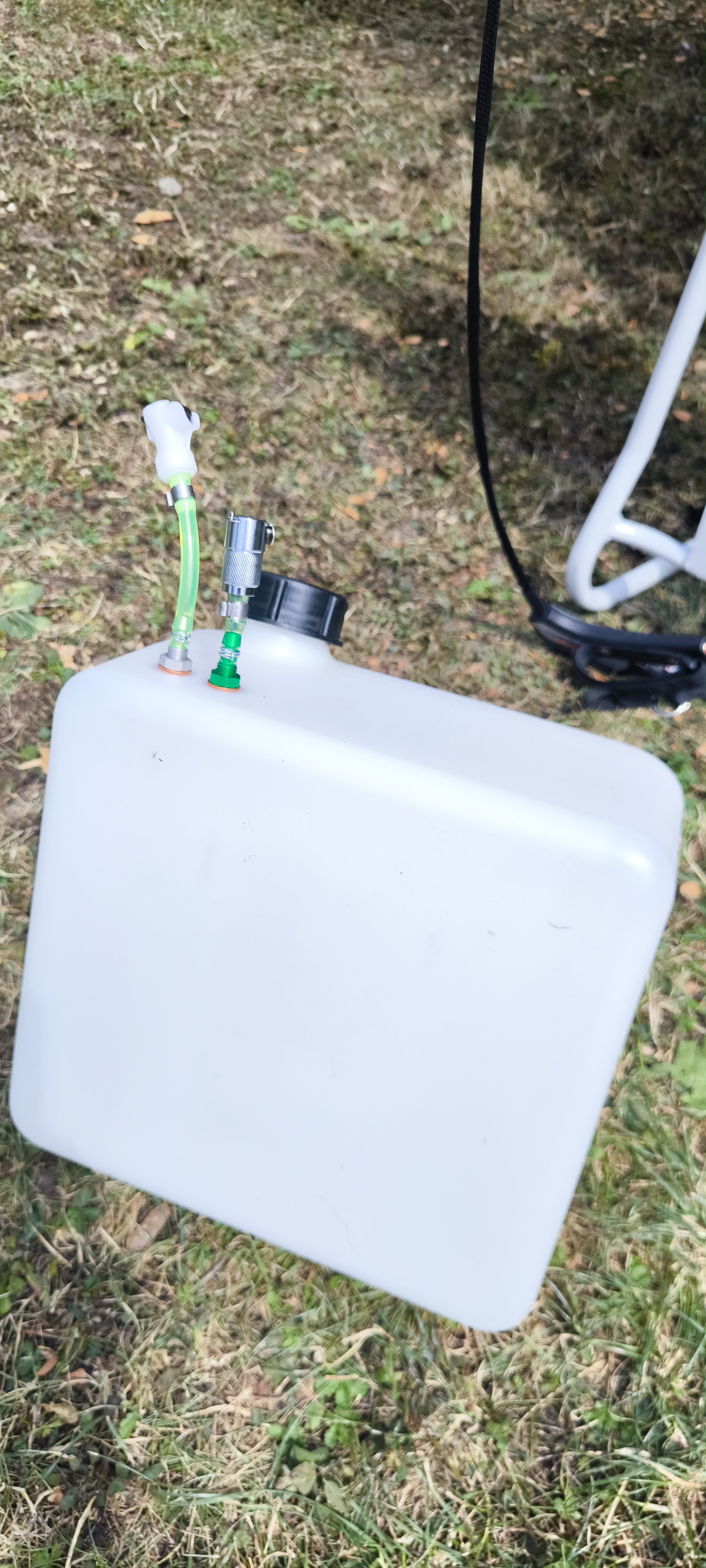

Gerade beim Paramotor ist das praktisch: Der Kraftstofftank kann vom Motor getrennt und anschließend separat transportiert oder zum Betanken abgenommen werden.
- Tank schnell vom Paramotor trennen
- Kraftstoffleitung auf beiden Seiten verschließen
- kein unnötiges Auslaufen von Benzin
- sauberer und einfacher Transport
- komfortableres Betanken
- weniger Risiko für Verschmutzungen und Kraftstoffverlust
Damit wird aus einer kleinen Schnellkupplung eine durchaus wichtige Komponente im gesamten Kraftstoffsystem.
Metall oder Kunststoff – zwei Varianten im Einsatz
Bei dieser Kundenanwendung kommen sogar zwei unterschiedliche Ausführungen unserer Benzinkupplungen zum Einsatz.
Metall-Benzinkupplung mit Viton-Dichtung
Zum Einsatz kommt unter anderem ein Benzinkupplungsset aus Metall mit beidseitiger Absperrung und Viton-Dichtungen.
Benzinkupplungsset aus Metall – 6 mm Benzinschlauch
Die Metallausführung bietet eine robuste Lösung für Anwendungen, bei denen eine besonders widerstandsfähige Kupplung gefragt ist.
Kunststoff-Schnellkupplung mit Viton-Dichtung
Daneben wird eine Kunststoff-Schnellkupplung für 6–7 mm Benzinschlauch eingesetzt.
Kunststoff-Benzinkupplung – 6–7 mm, Viton, beidseitige Absperrung
Dazu gehört der passende gerade Stecker für 6 und 7 mm Benzinschlauch:
Gerader Benzinschlauch-Stecker – 6–7 mm, Viton, mit Absperrung
Warum Viton bei Benzinleitungen?
Bei einer Kraftstoffleitung kommt es nicht nur auf eine mechanisch passende Verbindung an. Auch das Dichtungsmaterial muss für den jeweiligen Einsatz geeignet sein.
Die hier verwendeten Kupplungen verfügen über hochwertige Viton-Dichtungen (FKM). FKM ist für viele Anwendungen mit Kraftstoffen und anderen chemisch anspruchsvollen Medien geeignet und wird deshalb häufig bei Kraftstoffsystemen eingesetzt.
Gerade bei einem Paramotor, bei dem Vibrationen, Bewegung und wechselnde Umgebungsbedingungen zusammenkommen, ist eine zuverlässige Abdichtung besonders wichtig.
Montage-Tipp für Tygonschlauch
Bei dem verwendeten 5-mm-Tygonschlauch gibt es einen einfachen Trick, der die Montage deutlich erleichtert:
Schlauchende kurz erwärmen
Das Schlauchende einfach für kurze Zeit in heißes Wasser tauchen.
Durch die Erwärmung wird der Schlauch weicher und lässt sich deutlich leichter über den 6,4-mm-Anschluss der Kupplung schieben.
Anschließend zieht sich das elastische Schlauchmaterial beim Abkühlen wieder zusammen und sitzt fest auf dem Anschluss.
So lässt sich die Verbindung wesentlich einfacher herstellen, ohne den Schlauch unnötig zu belasten.
Eine kleine Kupplung mit großer Wirkung

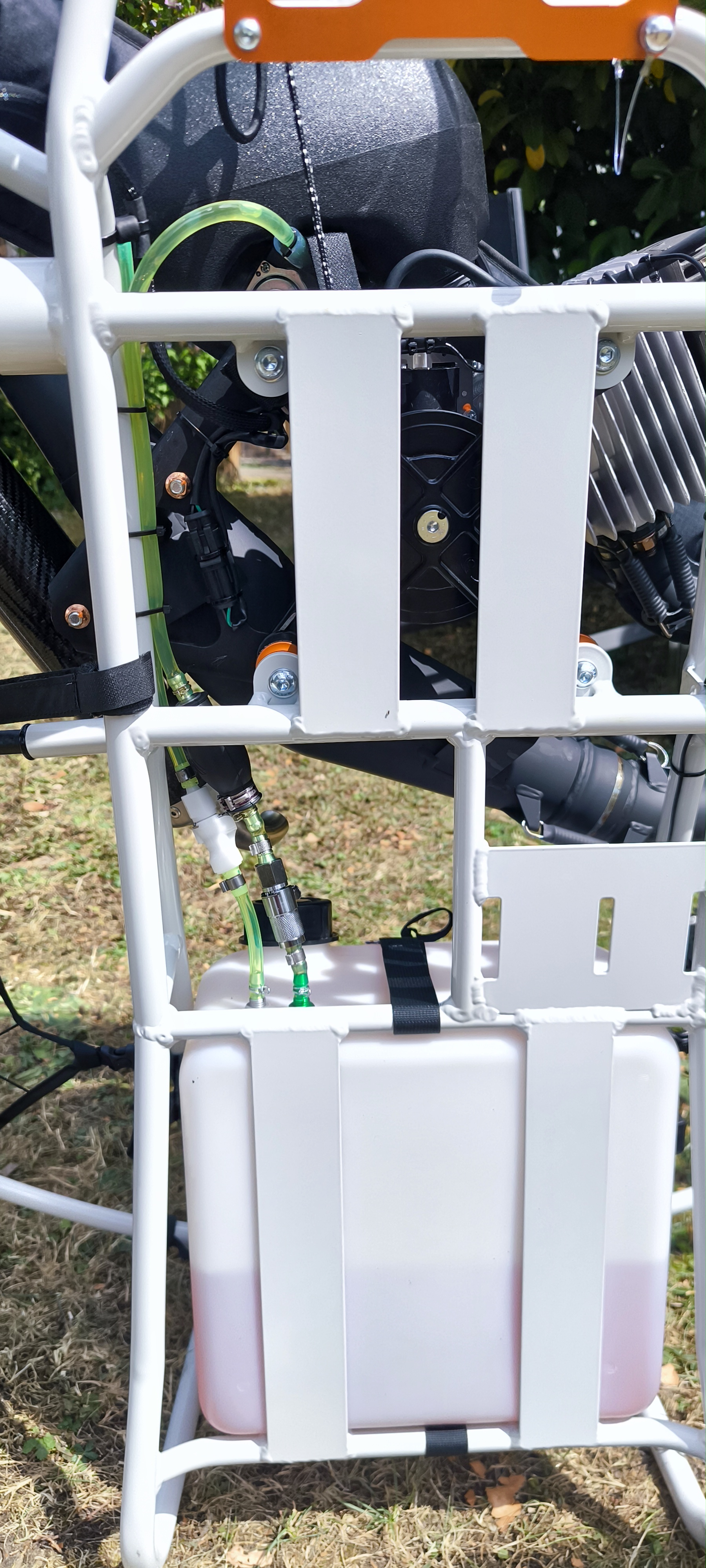

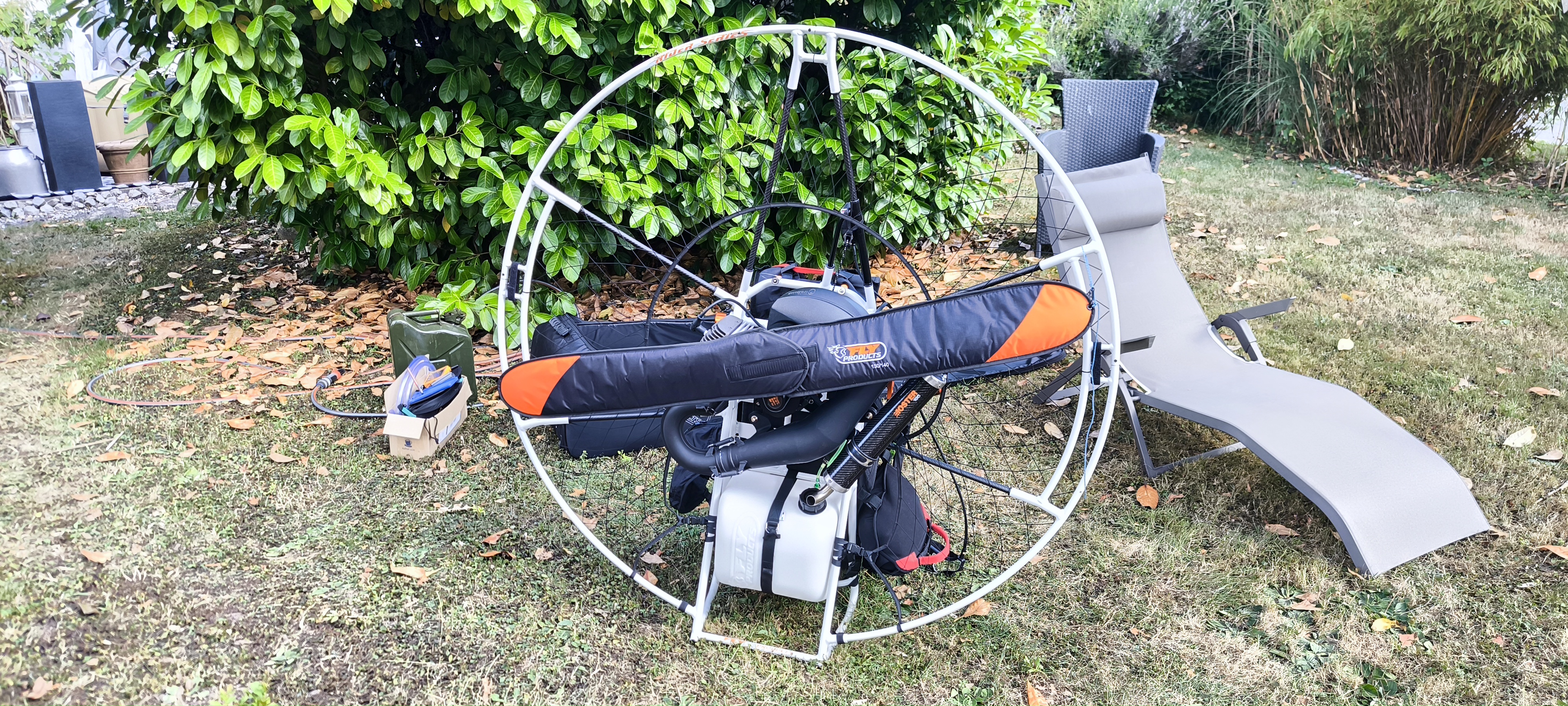

Die Bilder unseres Kunden zeigen eindrucksvoll, wie kompakt und praktisch eine solche Lösung in einer realen Anwendung sein kann.
Der Paramotor lässt sich dadurch für Transport und Wartung einfacher handhaben. Besonders praktisch ist die Möglichkeit, den Kraftstofftank vom Motor zu trennen, ohne jedes Mal die komplette Kraftstoffleitung entleeren zu müssen.
Auch beim Tanken bietet die Lösung einen entscheidenden Vorteil: Der Tank kann vom Paramotor abgenommen und separat befüllt werden, während die Kupplungen die Leitungen verschließen.
Weniger Kraftstoffverlust, weniger Verschmutzung und eine deutlich komfortablere Handhabung.
Vom Motorrad zum Paramotor
Interessant ist dabei auch die Herkunft dieser Produkte. Die verwendeten Kupplungen werden ursprünglich unter anderem für Kraftstoffsysteme von Motorrädern angeboten.
Die Kundenanwendung zeigt jedoch sehr schön, dass technische Komponenten häufig auch außerhalb ihrer ursprünglichen Anwendung sinnvoll eingesetzt werden können – vorausgesetzt, Anschlussgröße, Werkstoffe, Dichtungen, Medium und Einsatzbedingungen passen zusammen.
Genau deshalb ist die Auswahl der richtigen Kupplung entscheidend.
Fazit: Schnell trennen, sicher verschließen
Die Paramotor-Anwendung zeigt sehr anschaulich, welchen praktischen Nutzen eine geeignete Benzin-Schnellkupplung bieten kann.
6,4-mm-Anschluss, elastischer 5-mm-Tygonschlauch, beidseitige Absperrung und benzinfeste Viton-Dichtungen ergeben hier eine kompakte Lösung für eine ungewöhnliche, aber technisch spannende Anwendung.
Vielen Dank an unseren Kunden für die Bilder und den Einblick in diese interessante Praxisanwendung! Solche Kundenprojekte zeigen immer wieder, dass unsere Produkte nicht nur in klassischen Fahrzeug- und Maschinenanwendungen zu finden sind.
Sie haben ebenfalls eine besondere Anwendung mit unseren Produkten umgesetzt? Schicken Sie uns gerne Bilder und Informationen zu Ihrem Projekt. Vielleicht wird daraus die nächste spannende Kundenanwendung im Schellen-Shop-Blog.
