Der ultimative Leitfaden für Bügelschrauben: DIN 3570, Materialien und das richtige Messen
Die fachgerechte Rohrbefestigung bildet das solide Fundament jeder stabilen Konstruktion. Egal, ob Sie als Einkäufer im B2B-Umfeld verlässliche Komponenten für komplexe Industrieanlagen beschaffen oder als Heimwerker im B2C-Bereich höchste Ansprüche an Sicherheit und Qualität stellen: Auf die passenden Bauteile kommt es an. Deshalb widmen wir uns in diesem Beitrag einem der wichtigsten und belastbarsten Elemente der modernen Befestigungstechnik – der Bügelschraube. Erfahren Sie, worauf es bei der Auswahl, dem Material und der Bemaßung wirklich ankommt.

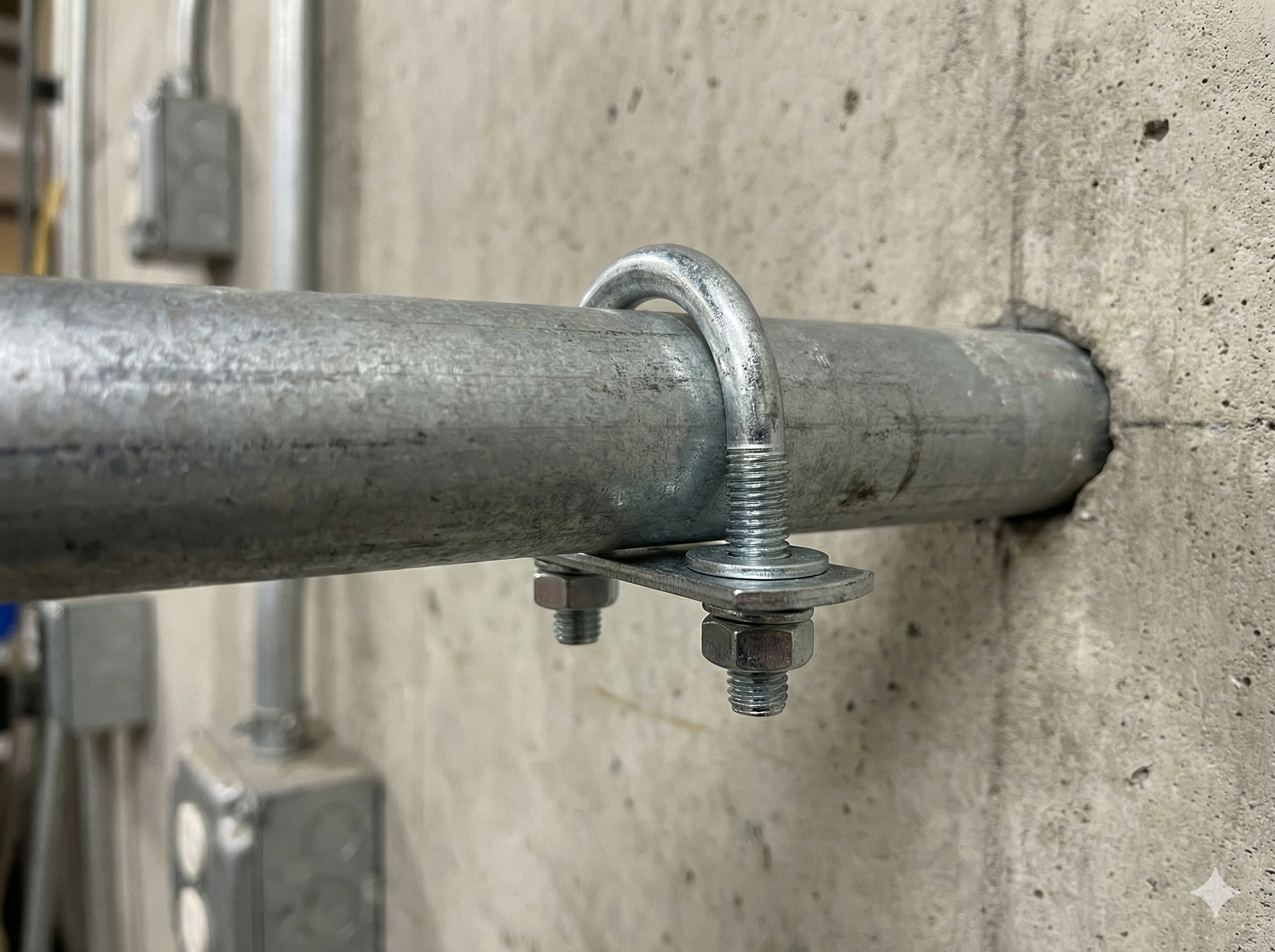

Was ist eine Bügelschraube DIN 3570?
Eine Bügelschraube nach DIN 3570, oft auch als U-Bolzen oder Rundstahlbügel bezeichnet, ist das absolute Standardelement zur sicheren und formschlüssigen Führung und Befestigung von runden Rohren. Sie umschließt das Rohr perfekt und wird meist auf einer bestehenden Stahlkonstruktion oder einem Profilträger verschraubt.
In unserem Sortiment finden Sie exakt genormte Varianten wie den Rundstahlbügel DIN 3570 Form A, der höchste industrielle Anforderungen erfüllt. Für viele Standardanwendungen im Handwerk und Schlosserbereich bieten wir zudem hochwertige Rundstahlbügel ähnlich DIN 3570 an – diese garantieren eine hervorragende Stabilität bei einem optimalen Preis-Leistungs-Verhältnis.
U-Bolzen: Edelstahl vs. Verzinkt – Welches Material ist das richtige?
Bei der Auswahl der passenden Bügelschraube steht das Material im Fokus. Je nach Einsatzort und Umgebungsbedingungen sollten Sie abwägen:
- Stahl Verzinkt (galvanisch verzinkt): Der bewährte Klassiker. Diese U-Bolzen bieten einen soliden Grundschutz gegen Korrosion und sind äußerst wirtschaftlich. Sie eignen sich ideal für den Innenbereich, trockene Hallen oder Konstruktionen, die keinen extremen Witterungseinflüssen ausgesetzt sind.
- Edelstahl (V2A / V4A): Wenn Langlebigkeit im Außenbereich, in feuchten Umgebungen oder in der chemischen sowie Lebensmittelindustrie gefragt ist, führt kein Weg an Edelstahl vorbei. Diese Bügel sind absolut rostfrei, witterungsbeständig und optisch auch nach Jahren noch einwandfrei.
Unser Bestseller für den Rohrleitungsbau: Bügelschraube M8 für 50mm Rohr
Für gängige Rohrdimensionen im Handwerk und Heizungsbau haben wir die passenden Lagerartikel sofort griffbereit. Eines unserer gefragtesten Produkte für mittlere Rohrdurchmesser ist die Bügelschraube M8 für ein 50mm Rohr (ähnlich DIN 3570, verzinkt). Das M8-Gewinde bietet die optimale Zugkraft für eine dauerhafte, sichere Fixierung.
Gewindebügel nach Maß anfertigen lassen
Sie haben ein Projekt mit Sondermaßen, das durch standardisierte Normteile nicht abgedeckt werden kann? Als Spezialist für Befestigungstechnik fertigen wir für Sie Gewindebügel exakt nach Ihren individuellen Maßvorgaben.
Bitte beachten Sie: Da individuelle Sonderanfertigungen präzise auf unseren Maschinen eingerichtet werden müssen, ist die Produktion an bestimmte Mindestabnahmemengen gebunden. Je nach Stückzahl realisieren wir fast jede gewünschte Geometrie. Senden Sie uns Ihre Anforderungen ganz einfach über unser Kontaktformular – unser technischer Vertrieb erstellt Ihnen gerne ein maßgeschneidertes Angebot.
So messen Sie einen U-Bolzen richtig
Damit der Rundstahlbügel bei der Montage perfekt sitzt, müssen vor dem Kauf drei Kernmaße exakt ermittelt werden:
- Lichte Weite (a): Das innere Abstandsmaß zwischen den beiden Gewindeschenkeln. Dieses Maß muss minimal größer sein als der tatsächliche Außendurchmesser des zu befestigenden Rohres.
- Lichte Höhe (h): Das Innenmaß vom Scheitelpunkt des Bogens bis zum Ende der Gewindeschenkel.
- Gewindemaß (d) & Gewindelänge (b): Der Nenndurchmesser des Gewindes (z. B. M8, M10) sowie die Länge des aufgerollten Gewindeteils, um genügend Spielraum für Kontermuttern und Platten zu haben.

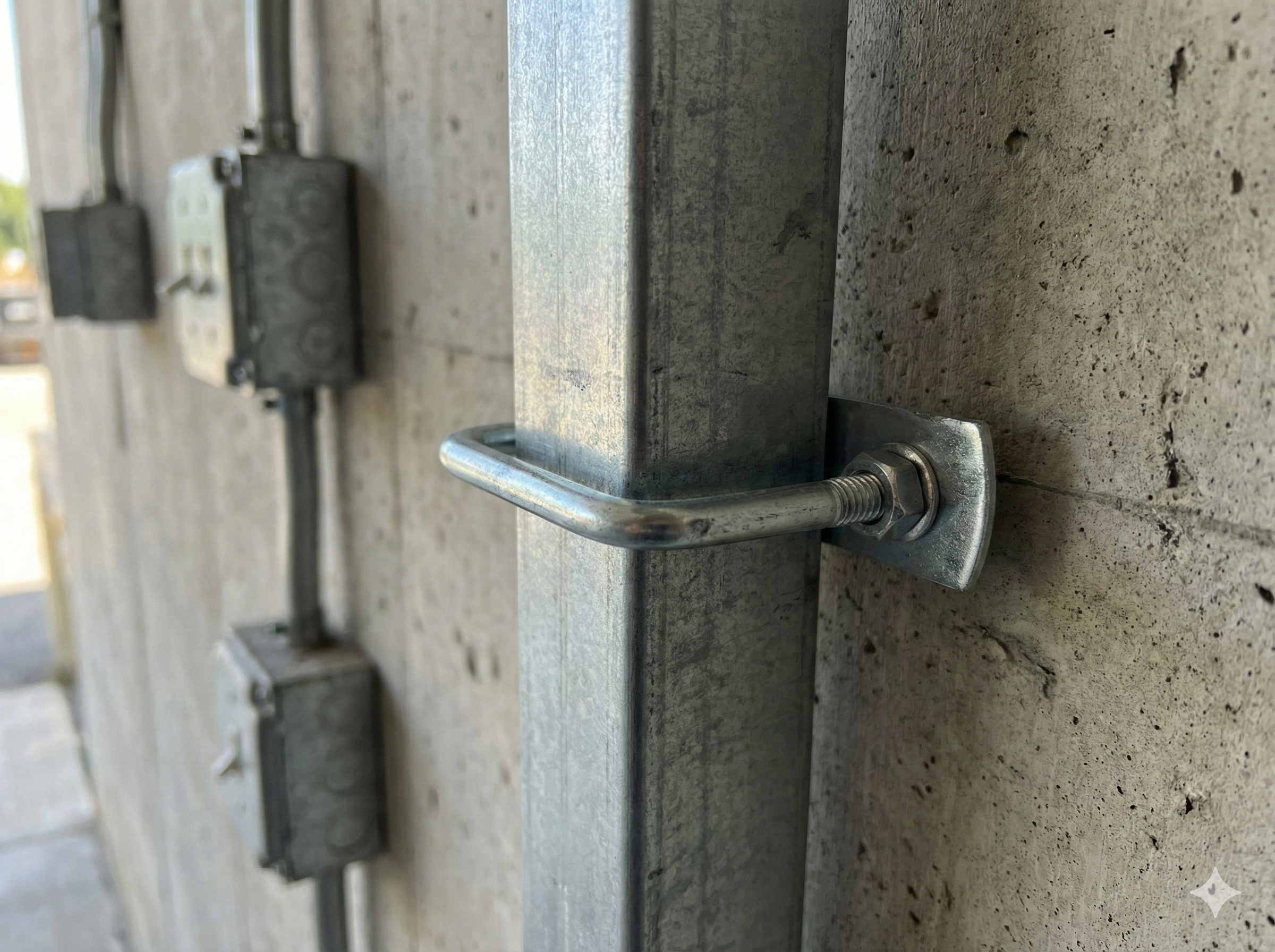

Die optimale Befestigung für Vierkantrohre
Nicht jedes Profil ist rund. Für eckige Konstruktionen, Rahmenmontagen oder den Fahrzeugbau führen wir spezielle Bügelschrauben mit geradem Steg, die optimal an quadratische oder rechteckige Profile angepasst sind:
Wichtiges Zubehör: Muttern und Gegenplatten einzeln mitbestellen
Ein wichtiger Hinweis für Ihre Beschaffungsplanung: In unserem Onlineshop werden Rundstahlbügel standardmäßig ohne Anbauteile geliefert. Das Zubehör muss separat bestellt werden. Dies bietet Ihnen den Vorteil, flexibel genau die Mutternarten oder Plattenstärken zu wählen, die statisch für Ihr Vorhaben erforderlich sind.
Vergessen Sie daher nicht, die passenden Sechskantmuttern DIN 934 / ISO 4032 sowie die stabilisierenden Gegenplatten direkt mit in den Warenkorb zu legen!
Ihr Anbieter für Bügelschrauben im Großhandel
Ob Kleinmengen für dringende Reparaturen oder Rahmenverträge für den industriellen Großbedarf: www.schellen-shop.de ist Ihr verlässlicher Partner. Wir vereinen B2B-Großhandelskompetenz mit kundenorientiertem B2C-Service, schnellen Lieferzeiten direkt ab Lager und geprüfter Produktqualität.
Optimieren Sie Ihre Materialbeschaffung und entdecken Sie jetzt unser umfangreiches Sortiment im Bereich der professionellen Rohrbefestigung!
