Rohrverbinder Gelenkhalter - Typ 42

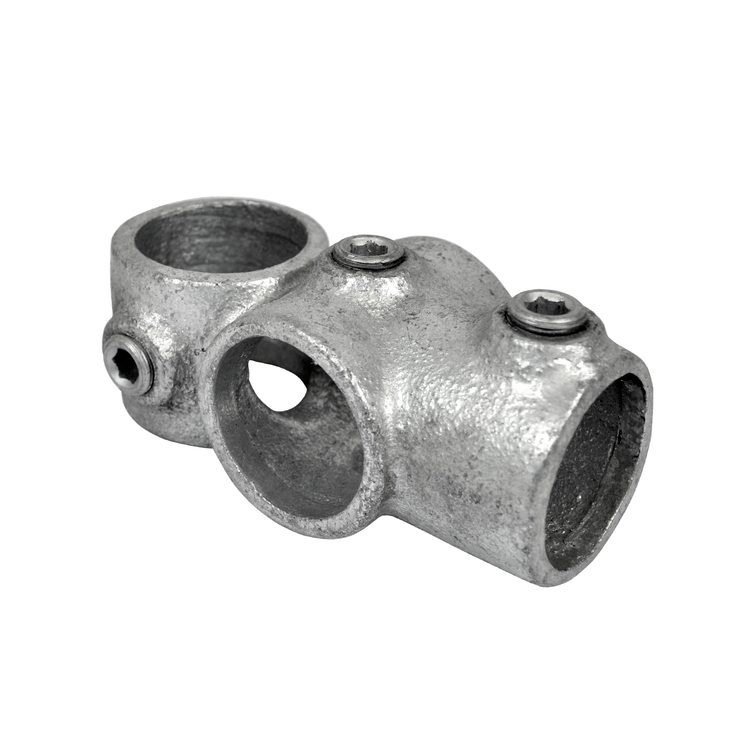

Rohrverbinder Typ 30 – kombiniertes Kreuz T-Stück für stabile Rohrkonstruktionen Der Rohrverbinder Typ 30 ist ein kombiniertes Kreuz T-Stück zur Verbindung mehrerer Rundrohre innerhalb einer modularen Rohrkonstruktion. Er eignet sich besonders dazu, horizontale Stützen mit einem Pfosten zu verbinden und gleichzeitig eine zusätzliche horizontale Winkelverbindung herzustellen. Typ 30 ist für Rundrohre mit 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Damit eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Mehrere Rohrverbindungen in einem Bauteil kombinieren Das Kreuz T-Stück Typ 30 kombiniert mehrere Anschlussrichtungen in einem einzigen Rohrverbinder. Dadurch können horizontale Rohrabschnitte mit einem Pfosten verbunden und gleichzeitig weitere Rohrstrecken in die Konstruktion integriert werden. Diese Bauweise eignet sich besonders für komplexere Rahmen- und Ständerkonstruktionen, bei denen mehrere Rohre an einem gemeinsamen Verbindungspunkt zusammengeführt werden sollen. Statt mehrere einzelne Rohrverbinder einzusetzen, kann Typ 30 unterschiedliche Anschlussfunktionen kompakt miteinander verbinden. Ideal für Gerüste, Regale und Gestellkonstruktionen Der Rohrverbinder wird häufig für den Aufbau von Gerüst-, Regal- und Gestellkonstruktionen eingesetzt. Horizontale Träger können mit einem vertikalen Pfosten verbunden werden, während gleichzeitig ein weiterer horizontaler Rohranschluss für zusätzliche Rahmen- oder Stützelemente zur Verfügung steht. Dadurch eignet sich Typ 30 beispielsweise für Regalsysteme, Arbeitsgestelle, Schutzrahmen, Maschinenumhausungen oder individuelle Möbelkonstruktionen aus Rundrohr. Verfügbare Rohrdurchmesser für Typ 30 Der Rohrverbinder Kreuz T-Stück kombiniert Typ 30 ist für folgende Rohr-Außendurchmesser erhältlich: 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Montage muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre gewählt werden. Technische Daten des Rohrverbinders Typ 30 Typ: 30 Ausführung: kombiniertes Kreuz T-Stück Funktion: Verbindung mehrerer horizontaler Rohrabschnitte mit einem Pfosten Zusatzfunktion: zusätzliche horizontale Winkelverbindung Rohrform: Rundrohr Verfügbare Durchmesser: 26,9 / 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste und dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung bietet einen zuverlässigen Oberflächenschutz und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Maschinenbau bis DIY-Möbel Das Kreuz T-Stück Typ 30 eignet sich für zahlreiche professionelle und private Rohrkonstruktionen, beispielsweise: Gerüst- und Rahmenkonstruktionen Regale und Lagergestelle Werkstatt- und Betriebseinrichtungen Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmen- und Ständerkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen DIY-Möbel, Tische, Regale und individuelle Rohrgestelle Komplexe Rohrsysteme ohne Schweißarbeiten aufbauen Typ 30 ermöglicht es, mehrere Rohranschlüsse an einem gemeinsamen Verbindungspunkt mechanisch miteinander zu kombinieren. Dadurch lassen sich komplexere Rohrsysteme aufbauen, ohne dass die einzelnen Rohre miteinander verschweißt werden müssen. Das erleichtert die Montage und ermöglicht spätere Anpassungen oder Erweiterungen der Konstruktion. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Anschlussrichtungen und Bauformen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Gestelle, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

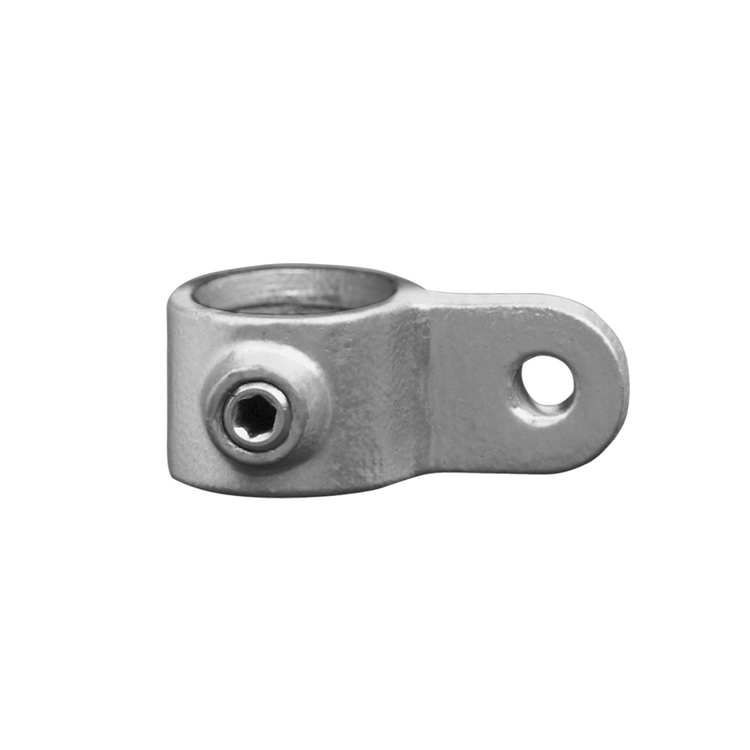

Rohrverbinder Typ 36 – Gelenkauge für flexible Gelenk- und Plattenverbindungen Der Rohrverbinder Typ 36 ist ein vielseitiges Gelenkauge für Rundrohre und wird insbesondere zur Herstellung flexibler Gelenkverbindungen eingesetzt. Die einzelne Lasche mit Öse ermöglicht die Kombination mit passenden Gelenkkomponenten und schafft dadurch variable Rohrverbindungen für unterschiedlichste Konstruktionen. Typ 36 ist für Rundrohre mit 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Dadurch eignet sich der Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Gelenkauge mit Lasche und Öse für variable Rohrverbindungen Der Rohrverbinder Gelenkauge Typ 36 verfügt über eine einzelne Lasche mit integrierter Öse. Über diese kann das Bauteil mit einem passenden Gegenstück verbunden werden. Dadurch entsteht eine bewegliche Gelenkverbindung, deren Winkel an die jeweilige Konstruktion angepasst werden kann. Das Gelenkauge eignet sich besonders für Verstrebungen, Scharnierverbindungen und Rohrkonstruktionen, bei denen ein starrer Winkelverbinder nicht genügend Flexibilität bietet. Ideal kombinierbar mit Gelenkhalter Typ 42 Für den Aufbau einer vollständigen Gelenkverbindung lässt sich Typ 36 ideal mit dem Rohrverbinder Gelenkhalter Typ 42 kombinieren. Die beiden Komponenten werden über ihre Ösen mit einem geeigneten Verbindungselement miteinander gekoppelt und bilden anschließend ein flexibel ausrichtbares Gelenk. Damit lassen sich beispielsweise Streben, Rahmen oder geneigte Rohrabschnitte mechanisch miteinander verbinden, ohne dass die Rohre gebogen oder miteinander verschweißt werden müssen. Unser Tipp: Gelenkstück einfach Typ 44 als Komplett-Set Wenn Sie direkt eine vollständige, montagefertige Gelenkverbindung benötigen, erhalten Sie die Kombination aus Typ 36 und Typ 42 auch als komplettes Set. Das passende Gelenkstück einfach Typ 44 kombiniert beide Komponenten zu einer praktischen Gelenklösung. Auch für Platten, Regale und Rohrmöbel geeignet Neben der Verwendung als Gelenkkomponente eignet sich Typ 36 auch als Befestigungskupplung für Platten und Regalböden. Die vorhandene Öse bietet einen definierten Befestigungspunkt, über den flächige Bauteile mit einer Rundrohrkonstruktion verbunden werden können. Dadurch wird das Gelenkauge häufig beim Bau von Gerüstrohrmöbeln, Regalen, Tischen, Arbeitsflächen, Gestellen und Werkstatteinrichtungen eingesetzt. Auch Stahldrähte oder vergleichbare Bauteile können bei geeigneter Auslegung über die Öse befestigt werden. Verfügbare Rohrdurchmesser für Typ 36 Der Rohrverbinder Gelenkauge Typ 36 ist für folgende Rohr-Außendurchmesser erhältlich: 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung des Gelenkauges entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 36 Typ: 36 Ausführung: Gelenkauge Anzahl Laschen: 1 Anzahl Ösen: 1 Rohrform: Rundrohr Verfügbare Durchmesser: 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Kombinierbar mit: Gelenkhalter Typ 42 Komplettlösung: Gelenkstück einfach Typ 44 Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste und langlebige Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung schützt die Oberfläche und unterstützt eine dauerhafte Nutzung bei gewerblichen, industriellen und privaten Anwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Anwendungen von Möbelbau bis Maschinenschutz Der Rohrverbinder Typ 36 eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Gelenkverbindungen und Verstrebungen Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Ablageflächen Tische und Arbeitsflächen DIY-Möbel und individuelle Rohrmöbel Befestigung von Platten oder Stahldrähten Flexible Rohrkonstruktionen ohne Schweißarbeiten Typ 36 lässt sich sowohl als Gelenkkomponente als auch als Befestigungspunkt innerhalb modularer Rohrsysteme einsetzen. In Kombination mit passenden Gegenstücken können variable Rohrwinkel geschaffen werden, ohne dass Rohre aufwendig gebogen oder verschweißt werden müssen. Gleichzeitig kann die Öse zur Montage weiterer Bauteile genutzt werden. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Gelenken, Winkeln und Anschlussmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 36 ist bei der Verwendung als Gelenkverbindung mit einem passenden Gegenstück und geeigneten Verbindungselementen zu kombinieren. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

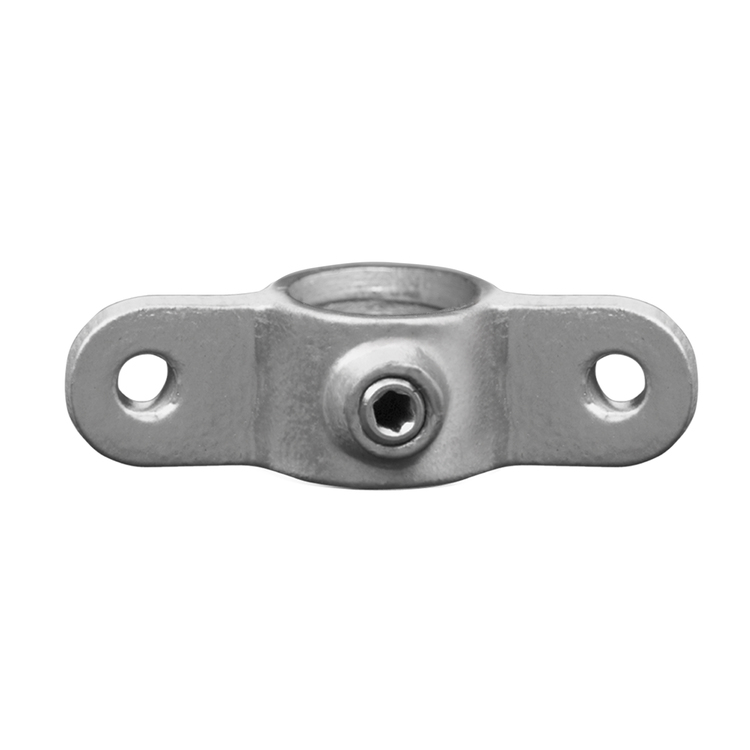

Rohrverbinder Typ 38 – Gelenkauge doppelt für flexible Gelenk- und Plattenverbindungen Der Rohrverbinder Typ 38 ist ein doppeltes Gelenkauge mit zwei Ösen und eignet sich für den Aufbau flexibler Gelenkverbindungen sowie zur Befestigung von Platten, Regalböden und weiteren Bauteilen an Rundrohrkonstruktionen. Durch die beiden Laschen bietet der Verbinder vielseitige Einsatzmöglichkeiten im Metallbau, Maschinenbau, Geländerbau, Spielplatzbau sowie im DIY- und Möbelbau. Typ 38 ist für Rundrohre mit 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Die mechanische Klemmverbindung ermöglicht den Aufbau modularer Rohrkonstruktionen ohne aufwendige Schweißarbeiten. Doppeltes Gelenkauge mit zwei Ösen Im Vergleich zu einem einfachen Gelenkauge verfügt der Typ 38 über eine zweite Lasche. Beide Laschen sind jeweils mit einer Öse versehen und schaffen dadurch zwei Befestigungspunkte an einem Rohrverbinder. Diese Konstruktion eignet sich besonders für Anwendungen, bei denen doppelte Gelenkverbindungen oder zusätzliche Befestigungspunkte benötigt werden. So lassen sich beispielsweise Verstrebungen, bewegliche Anschlüsse oder Platten kompakt in eine Rohrkonstruktion integrieren. Mit Gelenkhalter Typ 42 kombinierbar Der Rohrverbinder Typ 38 kann ideal mit einem passenden Gelenkhalter Typ 42 kombiniert werden. Werden die Ösen mit geeigneten Bolzenschrauben miteinander verbunden, entsteht eine bewegliche Scharnierverbindung. Eine entsprechende Kombination ist auch als komplette Rohrkupplung in Form des Rohrverbinders Gelenkstück doppelt 90° – Typ 48 erhältlich. Dadurch kann Typ 38 sowohl als Einzelkomponente für individuelle Konstruktionen als auch als Bestandteil einer kompletten Gelenklösung eingesetzt werden. Ideal für Platten, Regale und Rohrmöbel Neben seiner Funktion als Gelenkbauteil eignet sich das doppelte Gelenkauge Typ 38 auch zur Befestigung von Platten und Regalböden. Die beiden Ösen können als Befestigungspunkte genutzt werden, um flächige Bauteile mit einer Rundrohrkonstruktion zu verbinden. Damit ist der Verbinder besonders für den Bau von Rohrmöbeln, Regalen, Tischen, Werkstattmöbeln und individuellen Gestellen interessant. Auch Stahldrähte oder ähnliche Bauteile können – bei entsprechend geeigneter Auslegung – über die vorhandenen Ösen befestigt werden. Verfügbare Rohrdurchmesser für Typ 38 Der Rohrverbinder Gelenkauge doppelt Typ 38 ist für folgende Rohr-Außendurchmesser erhältlich: 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 38 Typ: 38 Ausführung: Gelenkauge doppelt Anzahl Laschen: 2 Anzahl Ösen: 2 Rohrform: Rundrohr Verfügbare Durchmesser: 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Kombinierbar mit: Gelenkhalter Typ 42 Passende Komplettlösung: Gelenkstück doppelt 90° – Typ 48 Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung schützt die Oberfläche und unterstützt eine langlebige Nutzung bei gewerblichen, industriellen und privaten Anwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Anwendungen von Möbelbau bis Maschinenschutz Der Rohrverbinder Typ 38 kann in zahlreichen professionellen und privaten Konstruktionen eingesetzt werden, beispielsweise: Gelenkverbindungen und Verstrebungen Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Ablageflächen Tische und Arbeitsflächen DIY-Möbel und individuelle Rohrmöbel Befestigung von Platten und Stahldrähten Modulare Rohrkonstruktionen ohne Schweißarbeiten Typ 38 bietet durch seine zwei Ösen besonders vielseitige Kombinationsmöglichkeiten. Ob als Bestandteil einer Gelenkverbindung oder zur Befestigung von Platten und Regalböden – der Rohrverbinder unterstützt den flexiblen Aufbau modularer Rohrsysteme und lässt sich bei Bedarf später verändern oder erweitern. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Gelenken, Winkeln und Befestigungsmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei der Verwendung als Gelenk- oder Plattenbefestigung müssen Verbindungselemente und angeschlossene Bauteile passend zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

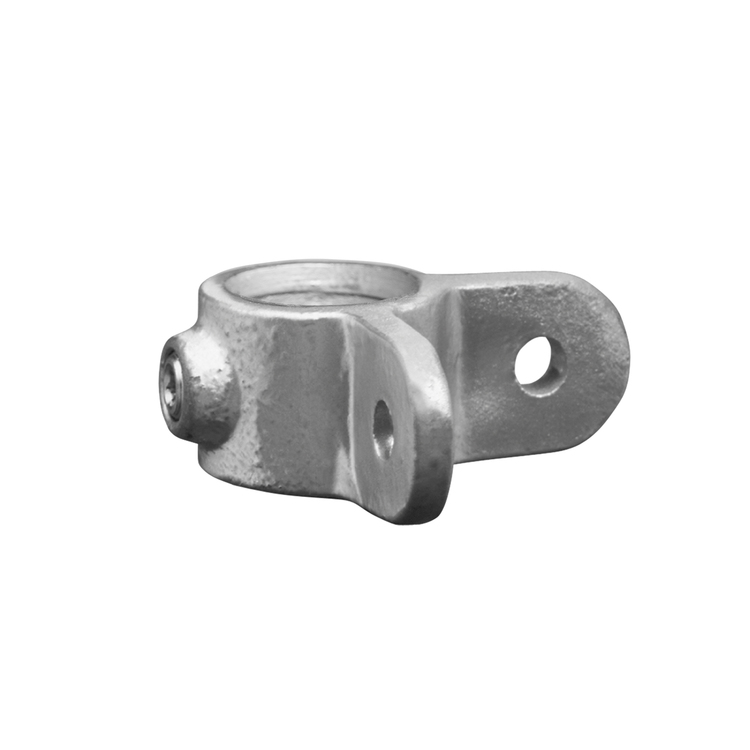

Rohrverbinder Typ 40 – doppeltes Gelenkauge 90° für flexible Rohrkonstruktionen Der Rohrverbinder Typ 40 ist ein doppeltes Gelenkauge mit zwei im 90°-Winkel zueinander angeordneten Ösen. Er dient als Bestandteil flexibler Gelenkverbindungen und eignet sich für Rohrkonstruktionen, bei denen zwei beweglich ausrichtbare Anschlüsse an einem Rundrohr benötigt werden. Der Typ 40 ist für Rundrohre mit 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Damit eignet sich der Rohrverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Zwei Gelenkaugen im rechten Winkel zueinander Der Rohrverbinder Gelenkauge doppelt 90° Typ 40 ähnelt in seinem grundlegenden Aufbau dem Gelenkauge Typ 36, verfügt jedoch über zwei Ösen. Diese sind im rechten Winkel von 90° zueinander angeordnet und ermöglichen dadurch den Aufbau einer Gelenkverbindung in zwei unterschiedlichen Richtungen. Das zentrale Rundrohr bildet dabei die Basis der Konstruktion. An den beiden Gelenkaugen können passende Gegenstücke befestigt werden, sodass zusätzliche Rohre oder Verstrebungen flexibel an die benötigte Geometrie angepasst werden können. Mit Rohrverbinder Typ 42 zum Gelenkstück doppelt 90° kombinierbar Typ 40 kann mit dem passenden Rohrverbinder Typ 42 kombiniert werden. Werden die Ösen der beiden Komponenten mit einer geeigneten Bolzenschraube miteinander verbunden, entsteht eine bewegliche Gelenkverbindung. Durch die Kombination des doppelten Gelenkauges mit zwei passenden Gelenkhaltern lässt sich ein Gelenkstück doppelt 90° aufbauen. Dies ermöglicht die Befestigung von zwei flexibel ausrichtbaren Rohren an unterschiedlichen Seiten einer Rohrkonstruktion. Ideal für Verstrebungen und variable Rohrwinkel Die Gelenkbauweise eignet sich besonders für Konstruktionen, bei denen starre Winkelverbinder nicht ausreichend flexibel sind. Angeschlossene Rohre können bei der Montage an den benötigten Winkel angepasst und anschließend in der vorgesehenen Position fixiert werden. Typische Anwendungen sind unter anderem Verstrebungen an Geländern, Schutzrahmen, Maschinenumhausungen, Spielplatzkonstruktionen oder individuell aufgebaute Gestelle und Rahmen. Verfügbare Rohrdurchmesser für Typ 40 Das doppelte Gelenkauge Typ 40 ist für folgende Rohr-Außendurchmesser erhältlich: 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 40 Typ: 40 Ausführung: Gelenkauge doppelt Ecke / 90° Anzahl Gelenkaugen: 2 Anordnung der Gelenkaugen: 90° zueinander Rohrform: Rundrohr Verfügbare Durchmesser: 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Kombinierbar mit: Rohrverbinder Typ 42 Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und ist für robuste und langlebige Rohrkonstruktionen ausgelegt. Die Feuerverzinkung schützt die Oberfläche und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die verwendeten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 40 eignet sich als Bestandteil flexibler Gelenkverbindungen für zahlreiche professionelle und private Anwendungen, beispielsweise: Verstrebungen an Handläufen und Geländern Geländer- und Rahmenkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Diagonalverstrebungen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Möbel und individuelle Rohrmöbel Gestelle und Rahmen mit variablen Rohrwinkeln Flexible Rohrkonstruktionen ohne Schweißarbeiten Durch die Kombination mit passenden Gelenkhaltern lassen sich mit Typ 40 individuelle Winkel und Verstrebungen mechanisch aufbauen. Dadurch müssen Rohre nicht aufwendig gebogen oder miteinander verschweißt werden. Das erleichtert die Montage und ermöglicht zugleich spätere Anpassungen oder Erweiterungen der Rohrkonstruktion. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Gelenken, Winkeln und Anschlussmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Komponenten für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 40 ist Bestandteil einer Gelenkverbindung und muss für die jeweilige Anwendung mit passenden Gegenstücken und geeigneten Verbindungselementen kombiniert werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

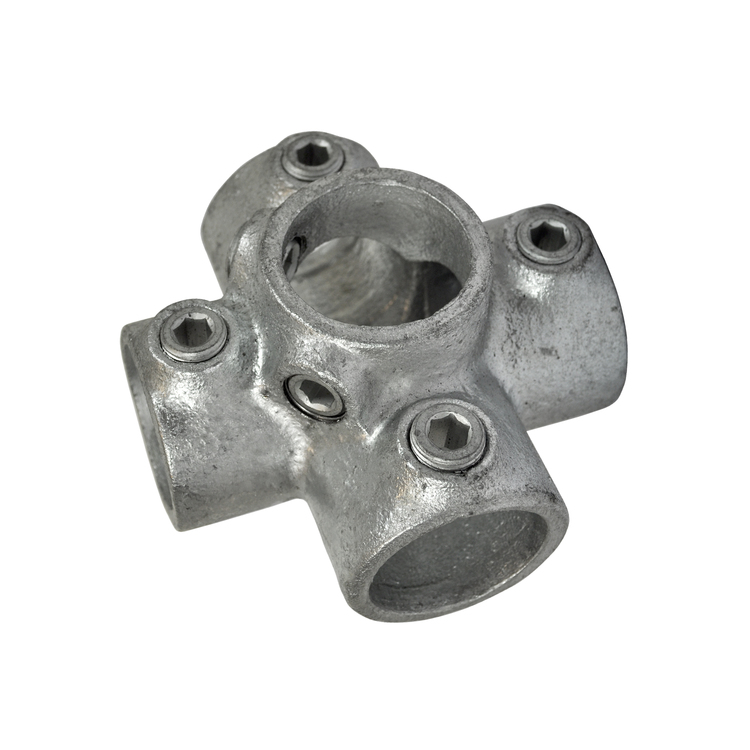

Rohrverbinder Typ 26 – Kreuzstück für Stützrohr mit 1 Durchgang und 4 Abgängen Der Rohrverbinder Typ 26 ist ein Kreuzstück zur Verbindung eines durchgehenden Rundrohres mit vier horizontalen Abgängen. Die vier angeschlossenen Rohre stehen jeweils im 90°-Winkel zueinander und laufen innerhalb des Verbinders gegen das durchgehende Stützrohr an. Dadurch entsteht ein kompakter Verbindungspunkt für stabile mehrseitige Rohrkonstruktionen. Typ 26 ist in zahlreichen Rohrdurchmessern von 21,3 mm bis 60,3 mm erhältlich und eignet sich sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY-, Möbel- und Rahmenkonstruktionen. Ein durchgehendes Stützrohr mit vier 90°-Abgängen verbinden Das zentrale Stützrohr wird vollständig durch den Rohrverbinder Typ 26 geführt. Vier weitere Rundrohre werden seitlich in die dafür vorgesehenen Aufnahmen eingesetzt und enden innerhalb des Verbinders am durchlaufenden Rohr. Die Abgänge sind rechtwinklig zueinander angeordnet. Diese Bauweise eignet sich besonders für Konstruktionen, bei denen mehrere horizontale Rohre an einem zentralen Pfosten zusammengeführt werden sollen. Der durchgehende Pfosten bleibt dabei als tragendes beziehungsweise konstruktives Element erhalten. Für stabile mehrseitige Rohrkonstruktionen Durch die Kombination aus einem durchgehenden Rohr und vier seitlichen Rohranschlüssen lässt sich Typ 26 vielseitig für Rahmen-, Schutz- und Ständerkonstruktionen einsetzen. Besonders bei Konstruktionen mit mehreren Anschlussrichtungen kann ein einzelner Verbinder mehrere separate Verbindungspunkte ersetzen. Die mechanische Montage ermöglicht den Aufbau modularer Konstruktionen, ohne dass die Rohre miteinander verschweißt werden müssen. Dadurch lassen sich Anlagen und Rohrsysteme bei Bedarf später verändern, erweitern oder teilweise demontieren. Verfügbare Rohrdurchmesser für Typ 26 Das Kreuzstück für Stützrohre Typ 26 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre gewählt werden. Technische Daten des Rohrverbinders Typ 26 Typ: 26 Ausführung: Kreuzstück für Stützrohr Rohrführung: 1 Durchgang Anschlüsse: 4 seitliche Abgänge Winkel der Abgänge: jeweils 90° zueinander Rohrform: Rundrohr Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Anwendungen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste und dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung bietet einen zusätzlichen Oberflächenschutz und ermöglicht den Einsatz in zahlreichen gewerblichen, industriellen und privaten Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Maschinenschutz bis DIY-Konstruktion Der Rohrverbinder Typ 26 eignet sich aufgrund seiner fünf Anschlussrichtungen für zahlreiche professionelle und private Anwendungen, beispielsweise: Geländer- und Handlaufkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmen- und Ständerkonstruktionen im Maschinenbau mehrseitige Rohrgestelle und Tragrahmen Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regal- und Gestellkonstruktionen DIY-Möbel und individuelle Rohrmöbel Modulare Rohrsysteme mit zentralem Stützrohr Typ 26 eignet sich besonders für Konstruktionen, bei denen ein zentraler Pfosten mehrere horizontale Rohrabschnitte aufnehmen soll. Das Stützrohr bleibt durchgehend, während die vier seitlichen Rohre an diesem anliegen. Dadurch lassen sich übersichtliche und kompakte Verbindungspunkte innerhalb größerer Rohrsysteme schaffen. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Anschlussrichtungen, Winkeln und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Komponenten für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

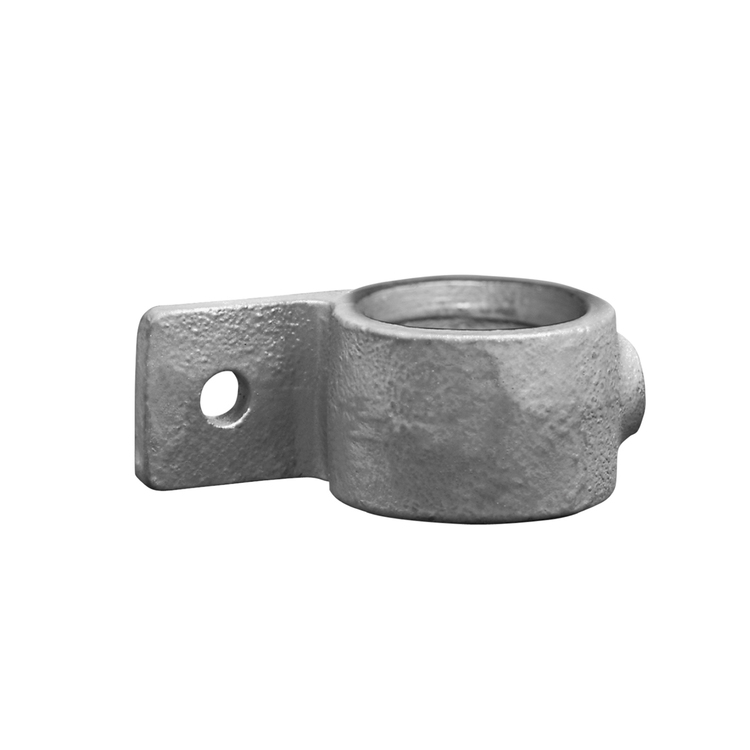

Rohrverbinder Typ 55 – Ösenteil mit Einzellasche zur Plattenbefestigung Der Rohrverbinder Typ 55 ist ein Ösenteil mit Einzellasche zur Befestigung von Platten an Rundrohrkonstruktionen. Er eignet sich unter anderem für Tischplatten, Ablagen, Verkleidungen und weitere flächige Bauteile, die sicher mit einer Rohrkonstruktion verbunden werden sollen. Der Typ 55 ist für Rundrohre mit 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Dadurch eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für kreative DIY- und Möbelbauprojekte. Platten direkt an Rundrohrkonstruktionen befestigen Das Ösenteil mit Einzellasche Typ 55 wird auf dem Rundrohr positioniert und über die integrierte Schraubverbindung fixiert. Die seitliche Lasche stellt anschließend einen Befestigungspunkt für eine Platte oder ein vergleichbares Bauteil bereit. Dadurch lassen sich beispielsweise Tischplatten, Arbeitsflächen, Regalböden oder Verkleidungselemente mit einer modular aufgebauten Rohrkonstruktion verbinden. Der Verbinder ermöglicht somit den Übergang zwischen einer Rohrkonstruktion und einem flächigen Bauteil, ohne dass das Rohr angeschweißt werden muss. Einzellasche nach oben oder unten montierbar Ein besonderer Vorteil des Typ 55 ist die flexible Ausrichtung der Einzellasche. Wird die Lasche nach oben positioniert, kann eine Platte auf beziehungsweise an der Rohrkonstruktion befestigt werden. Wird der Verbinder dagegen mit der Lasche nach unten montiert, lässt sich die Platte vertieft innerhalb der Konstruktion befestigen. Dies eröffnet zusätzliche Gestaltungsmöglichkeiten und ist insbesondere beim Möbelbau, bei Arbeitsflächen oder bei individuellen Rahmenkonstruktionen von Vorteil. Verfügbare Rohrdurchmesser für Typ 55 Der Rohrverbinder Ösenteil mit Einzellasche Typ 55 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 55 Typ: 55 Ausführung: Ösenteil mit Einzellasche Funktion: Befestigung von Platten und flächigen Bauteilen an Rundrohren Rohrform: Rundrohr Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 mm Ausrichtung der Lasche: nach oben oder unten montierbar Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Konstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung bietet einen zuverlässigen Oberflächenschutz und macht den Verbinder für zahlreiche Anwendungen im Innen- und Außenbereich geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Ideal für Möbelbau, Geländer und technische Konstruktionen Durch die Möglichkeit, Platten direkt an einem Rundrohr zu befestigen, eignet sich der Rohrverbinder Typ 55 für zahlreiche professionelle und private Anwendungen, beispielsweise: Tische und Arbeitsflächen aus Rohrsystemen Regale und Ablageflächen DIY-Möbel und individuelle Rohrmöbel Verkleidungen und Abdeckplatten Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Flexible Plattenmontage an modularen Rohrsystemen Typ 55 verbindet die Vorteile eines modularen Rohrsystems mit einer einfachen Möglichkeit zur Plattenbefestigung. Durch die wählbare Ausrichtung der Lasche kann die Position der Platte an die jeweilige Konstruktion angepasst werden. Gerade bei Möbeln, Regalen, Arbeitstischen oder individuellen Gestellen lassen sich dadurch funktionale und optisch saubere Lösungen umsetzen. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Möbelbau, Geländer, Schutzkonstruktionen und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Die Befestigung der jeweiligen Platte muss entsprechend deren Material, Abmessungen, Gewicht und vorgesehener Belastung ausgelegt werden. Bei sicherheitsrelevanten Konstruktionen sind zusätzlich die jeweils geltenden technischen und gesetzlichen Anforderungen zu berücksichtigen.

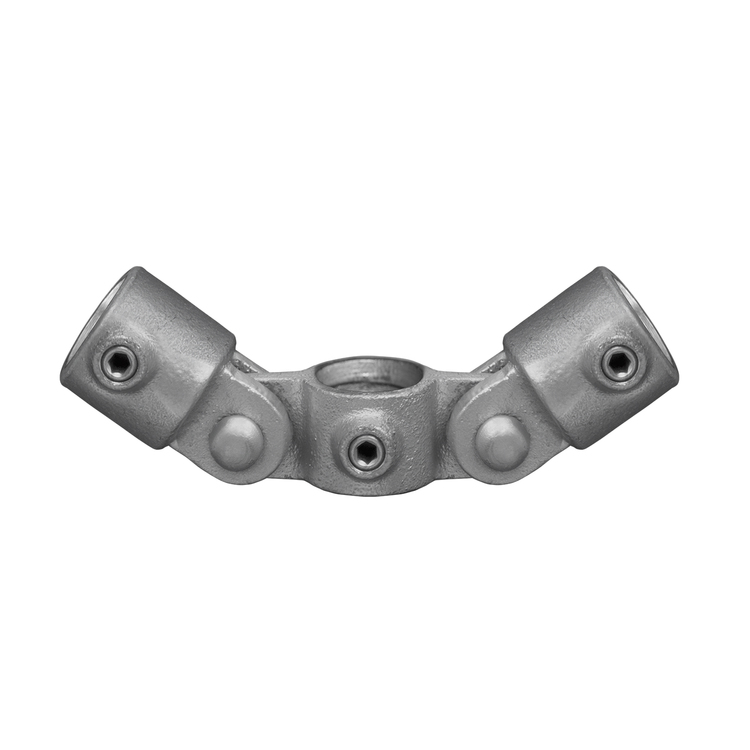

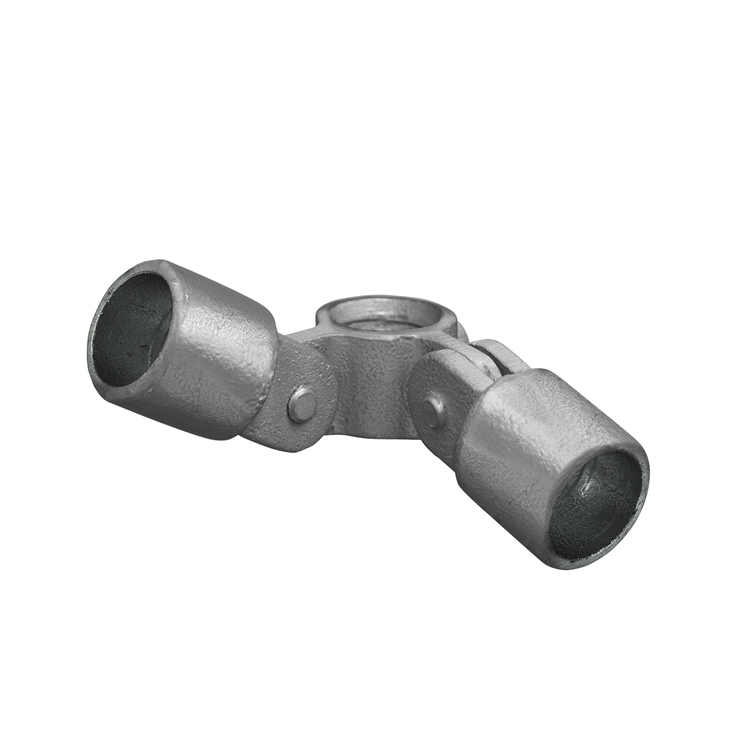

Rohrverbinder Typ 48 – Gelenkstück doppelt 90° für flexible Verstrebungen Der Rohrverbinder Typ 48 ist ein flexibles Gelenkstück doppelt 90° zur Befestigung von zwei seitlichen Rohren an einem durchgehenden Rundrohr. Die beiden äußeren Rohranschlüsse sind im rechten Winkel zueinander angeordnet und lassen sich innerhalb ihres Bewegungsbereichs flexibel ausrichten. Dadurch eignet sich der Verbinder besonders für Verstrebungen, Rahmenkonstruktionen und Rohrsysteme mit variablen Winkeln. Der Typ 48 ist für Rundrohre mit 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Damit eignet sich das Gelenkstück sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Doppeltes Gelenkstück für variable Rohrwinkel Beim Rohrverbinder Gelenkstück Typ 48 wird das zentrale Rundrohr durch den Verbinder hindurchgeführt. An zwei Seiten können zusätzliche Rohre im 90°-Versatz zueinander angeschlossen werden. Die beiden seitlichen Streben lassen sich dabei um etwa 85° zum jeweiligen Gerüstrohr bewegen. Dadurch können die Außenrohre individuell an die benötigte Geometrie angepasst werden. Diese flexible Konstruktion ist besonders vorteilhaft, wenn Diagonalstreben, Verstärkungen oder Rahmen nicht mit einem festen Winkel aufgebaut werden können. Ideal für Verstrebungen und individuelle Rohrkonstruktionen Der Typ 48 ermöglicht die Befestigung von zwei beweglichen Streben an einem durchgehenden Stützrohr. Dadurch eignet sich das Gelenkstück unter anderem zur zusätzlichen Aussteifung von Geländern, Schutzrahmen, Maschinenumhausungen, Gestellen und anderen modularen Rohrkonstruktionen. Die benötigten Winkel können direkt bei der Montage eingestellt werden. Das reduziert den Aufwand für individuell gebogene Rohre oder geschweißte Sonderkonstruktionen und bietet gleichzeitig mehr Flexibilität bei Änderungen und Erweiterungen. Verfügbare Rohrdurchmesser für Typ 48 Das Rohrverbinder Gelenkstück doppelt 90° Typ 48 ist für folgende Rohr-Außendurchmesser erhältlich: 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Verbindung muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre gewählt werden. Technische Daten des Rohrverbinders Typ 48 Typ: 48 Ausführung: Gelenkstück doppelt 90° Rohrführung: zentrales Rohr durchgehend Seitliche Anschlüsse: 2 Anordnung der seitlichen Anschlüsse: 90° zueinander Bewegungsbereich der Streben: ca. 85° zum jeweiligen Befestigungsrohr Rohrform: Rundrohr Verfügbare Durchmesser: 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Kombination aus Gelenkauge und zwei Gelenkhaltern Das Gelenkstück doppelt 90° Typ 48 besteht konstruktiv aus einem Gelenkauge doppelt 90° und zwei Gelenkhaltern. Dadurch entstehen zwei bewegliche Anschlussmöglichkeiten an einem gemeinsamen durchgehenden Rohr. Diese Bauweise ermöglicht eine flexible Anpassung der beiden Außenrohre und macht den Verbinder zu einer vielseitigen Lösung für Rohrkonstruktionen mit unterschiedlichen Winkeln und Verstrebungen. Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung schützt die Oberfläche und unterstützt eine langlebige Nutzung auch bei anspruchsvollen Einsatzbedingungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis Maschinenschutz Das Gelenkstück Typ 48 eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Verstrebungen an Handläufen und Geländern Geländer- und Rahmenkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Diagonalstreben im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Möbel und individuelle Rohrmöbel Gestelle und Rahmenkonstruktionen mit variablen Winkeln Wichtiger Hinweis zur sicheren Montage Die Rohre an den Außenseiten müssen in der gewünschten Position sicher eingespannt und fixiert werden. Nur so kann die erforderliche Stabilität der gesamten Rohrkonstruktion gewährleistet werden. Die Gelenkfunktion dient der flexiblen Winkeleinstellung während der Montage und ersetzt keine fachgerechte Fixierung der angeschlossenen Streben. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss zusätzlich die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Flexible Rohrkonstruktionen ohne Schweißarbeiten Durch die beweglichen Gelenke lässt sich Typ 48 direkt bei der Montage an die benötigte Geometrie anpassen. Dadurch können auch komplexere Verstrebungen umgesetzt werden, ohne dass Rohre individuell gebogen oder miteinander verschweißt werden müssen. Gleichzeitig bleibt das Rohrsystem modular und kann bei Bedarf angepasst oder erweitert werden. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Gelenken, Winkeln und Anschlussmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder.

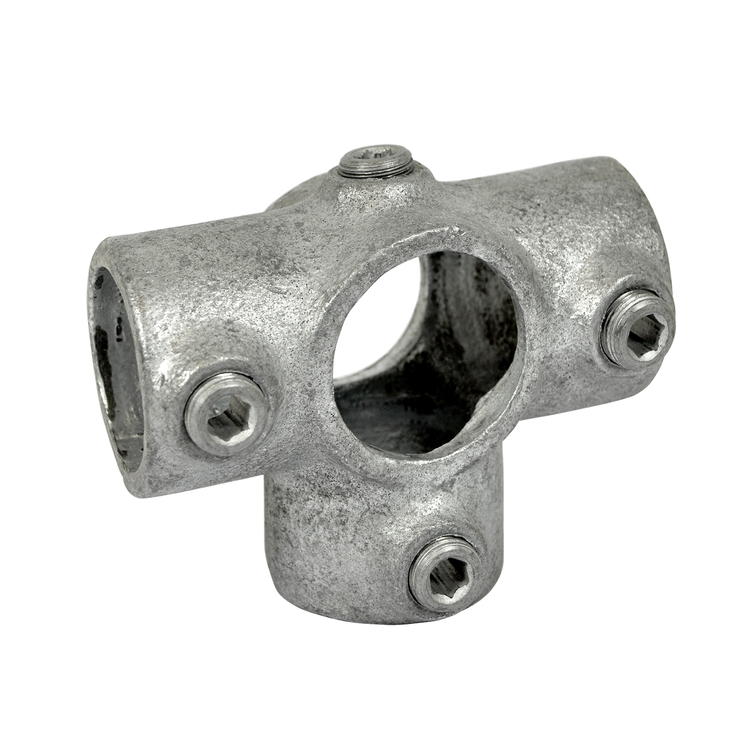

Rohrverbinder Typ 24 – T-Stück für Stützrohr mit drei 90°-Abgängen Der Rohrverbinder Typ 24 ist ein T-Stück zur Verbindung eines durchgehenden Rundrohres mit drei seitlich angeschlossenen Rohren. Die drei Abgänge sind jeweils im 90°-Winkel zueinander angeordnet und laufen innerhalb des Verbinders gegen das durchgehende Stützrohr an. Dadurch eignet sich der Rohrverbinder besonders für stabile Rahmen-, Geländer-, Schutz- und Möbelkonstruktionen. Typ 24 ist für Rundrohre mit 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Damit eignet sich das T-Stück sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Durchgehendes Stützrohr mit drei seitlichen Rohren verbinden Beim T-Stück für Stützrohr Typ 24 wird das zentrale Rundrohr vollständig durch den Verbinder geführt. Drei weitere Rohre werden seitlich in die vorgesehenen Aufnahmen eingesetzt und stoßen innerhalb des Verbinders gegen das durchgehende Rohr. Diese Bauweise ermöglicht einen kompakten Verbindungspunkt für Konstruktionen, bei denen mehrere horizontale Rohre an einem zentralen Pfosten zusammengeführt werden sollen. Das durchgehende Stützrohr bleibt dabei ununterbrochen und kann als zentrale Säule oder tragendes Konstruktionselement genutzt werden. Ideal für stabile Rahmen-, Möbel- und Zaunkonstruktionen Durch die Kombination aus einem durchgehenden Stützrohr und drei seitlichen Anschlüssen eignet sich Typ 24 besonders für stabile mehrseitige Rohrkonstruktionen. So lassen sich beispielsweise Geländerpfosten, Rahmen, Schutzsysteme, Zäune, Regale oder individuelle Möbelkonstruktionen aufbauen. Die mechanische Montage ermöglicht den Aufbau modularer Rohrsysteme, ohne dass die einzelnen Rohre miteinander verschweißt werden müssen. Dadurch können Konstruktionen bei Bedarf später angepasst, erweitert oder teilweise demontiert werden. Verfügbare Rohrdurchmesser für Typ 24 Der Rohrverbinder T-Stück für Stützrohr Typ 24 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre gewählt werden. Technische Daten des Rohrverbinders Typ 24 Typ: 24 Ausführung: T-Stück für Stützrohr Rohrführung: zentrales Rohr durchgehend Seitliche Anschlüsse: 3 Anordnung der Abgänge: jeweils 90° zueinander Rohrform: Rundrohr Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und ist für robuste und dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung bietet einen zuverlässigen Oberflächenschutz und ermöglicht den Einsatz in zahlreichen gewerblichen, industriellen und privaten Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Das T-Stück Typ 24 eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Handläufe und Geländerkonstruktionen Zäune und Absperrsysteme Schutzbarrieren Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmen- und Ständerkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale, Tische und Gestelle DIY-Möbel und individuelle Rohrmöbel Modulare Rohrkonstruktionen ohne Schweißarbeiten Typ 24 ermöglicht die Verbindung mehrerer Rohrabschnitte an einem zentralen Stützrohr, ohne dass die Konstruktion geschweißt werden muss. Das erleichtert die Montage und bietet zugleich die Möglichkeit, Rohrsysteme später zu verändern oder zu erweitern. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Anschlussrichtungen, Winkeln und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Komponenten für Geländer, Zäune, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
