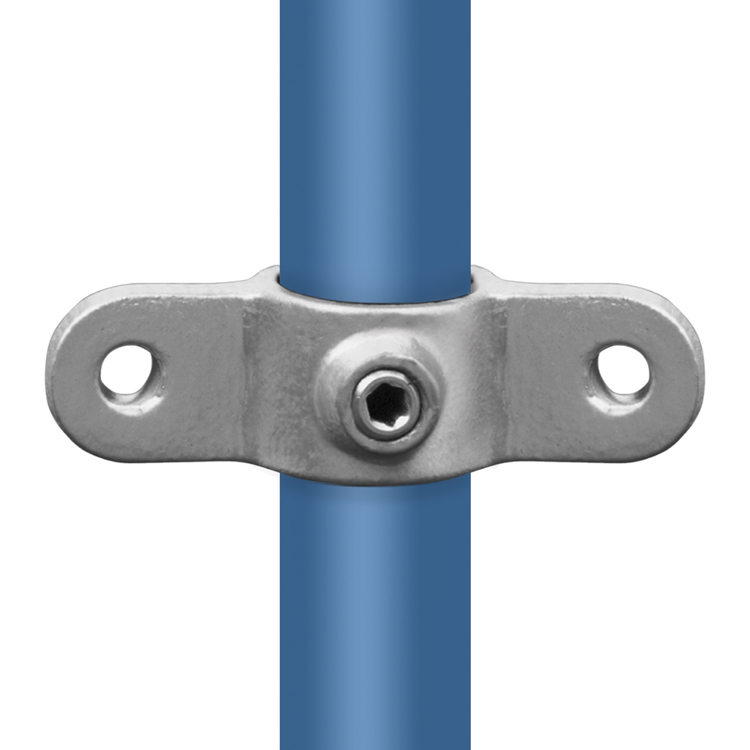

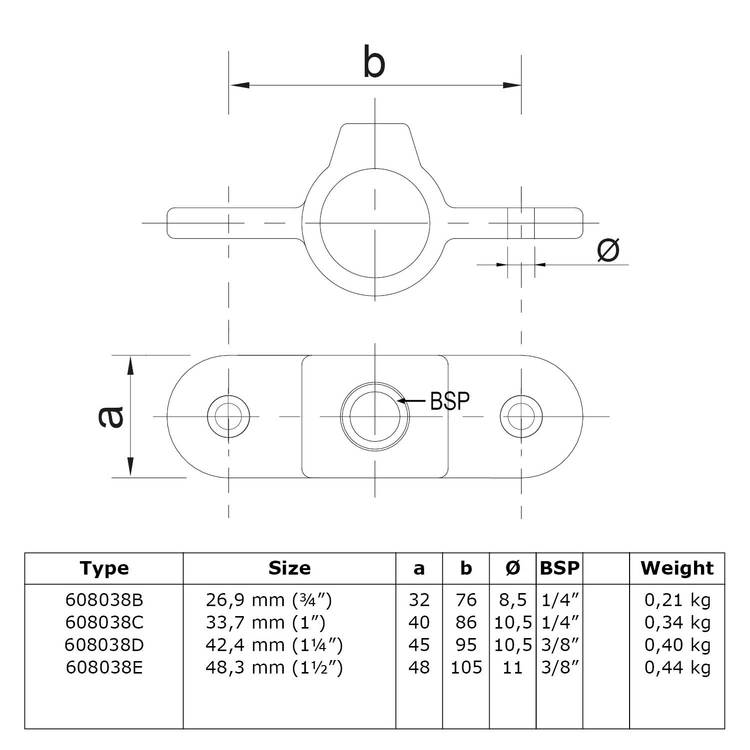

Rohrverbinder Gelenkauge doppelt - Typ 38

Bauzaunverbinder und Zaunklemme Ø 48,3 mm – Sicherheits-Verbindungsschelle für Bauzäune und Mobilzäune Der Bauzaunverbinder Ø 48,3 mm ist eine robuste Zaunklemme zur sicheren Verbindung von zwei Bauzaun-Elementen oder Mobilzäunen. Die Verbindungsschelle wird an den benachbarten Zaunrohren montiert und verhindert, dass die einzelnen Zaunelemente einfach auseinandergezogen oder gegeneinander verschoben werden können. Damit eignet sich die Sicherheits-Verbindungsschelle besonders für Baustellen, Veranstaltungen, Festivals, Betriebsgelände, Absperrbereiche und temporäre Einfriedungen. Darüber hinaus kann die Klemme überall dort eingesetzt werden, wo Rundrohre mit 48,3 mm Außendurchmesser sicher miteinander verbunden beziehungsweise gegeneinander fixiert werden sollen. Sichere Verbindung für Bauzäune und Mobilzäune Mit dem Bauzaunverbinder lassen sich zwei benachbarte Bauzaunfelder miteinander koppeln. Die Klemme umfasst die beiden Rohrbereiche und sorgt dafür, dass die Zaunelemente an der Verbindungsstelle zusammengehalten werden. Dadurch wird das unerwünschte Auseinanderdrücken oder Verschieben der Bauzäune erschwert. Die Zaunanlage bleibt geschlossen und kann ihre Funktion als Abgrenzung von Baustellen, Veranstaltungsflächen oder anderen gesicherten Bereichen besser erfüllen. Zaunklemme für Rohrdurchmesser Ø 48,3 mm Die Sicherheits-Verbindungsschelle ist für Rundrohre mit einem Außendurchmesser von 48,3 mm (1 1/2") vorgesehen. Damit eignet sie sich für zahlreiche handelsübliche Bauzaun- und Mobilzaunsysteme mit entsprechend dimensionierten Rohrrahmen. Vor der Montage sollte geprüft werden, ob der tatsächliche Außendurchmesser der zu verbindenden Rohre 48,3 mm beträgt, damit die Zaunklemme passgenau eingesetzt werden kann. Ideal für Baustellen, Festivals und abgesperrte Bereiche Temporäre Zaunanlagen werden häufig dort eingesetzt, wo Bereiche schnell und flexibel voneinander getrennt werden müssen. Ohne eine zusätzliche Verbindung können einzelne Zaunfelder jedoch gegeneinander verschoben oder auseinandergezogen werden. Der Bauzaunverbinder Ø 48,3 mm schafft einen zusätzlichen mechanischen Verbindungspunkt zwischen den Zaunelementen und eignet sich daher insbesondere für: Baustellen und Bauabsicherungen Festivals und Veranstaltungen Konzert- und Eventflächen Betriebs- und Lagergelände temporäre Absperrungen Zugangsbegrenzungen Mobilzäune und Bauzaunsysteme Schutz- und Sicherheitsbereiche Technische Daten des Bauzaunverbinders Ausführung: Bauzaunverbinder / Zaunklemme / Sicherheits-Verbindungsschelle Geeignet für Rohrdurchmesser: Ø 48,3 mm (1 1/2") Rohrform: Rundrohr Funktion: Verbindung und Fixierung benachbarter Bauzaun- oder Mobilzaunelemente Material Verbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Verbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Die Zaunklemme besteht aus feuerverzinktem Gusseisen und ist für robuste Anwendungen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Korrosionsschutz und eignet sich damit besonders für den Einsatz an temporären Außenkonstruktionen wie Bauzäunen und Mobilzäunen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Auch für weitere Rohr- und Schutzkonstruktionen einsetzbar Neben der klassischen Verwendung als Bauzaunverbinder kann die Verbindungsschelle auch in weiteren Konstruktionen mit passenden Rundrohren eingesetzt werden. Mögliche Anwendungsbereiche sind beispielsweise: Schutzbarrieren und Absperrungen Geländer- und Handlaufkonstruktionen Maschinenschutzvorrichtungen temporäre Schutzrahmen Spielplatz- und Freizeitanlagen Rahmen- und Rohrkonstruktionen Bauzaunelemente schnell und mechanisch miteinander verbinden Mit der Zaunklemme Ø 48,3 mm lassen sich benachbarte Bauzaun- oder Mobilzaunelemente ohne Schweißarbeiten miteinander koppeln. Die mechanische Verbindung ermöglicht eine schnelle Montage und eignet sich damit besonders für temporäre Konstruktionen, die regelmäßig aufgebaut, umgesetzt oder erweitert werden. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Der Bauzaunverbinder unterstützt die mechanische Verbindung benachbarter Zaunelemente, ersetzt jedoch keine fachgerechte Aufstellung, standsichere Fundamentierung oder gegebenenfalls zusätzlich erforderliche Sicherungsmaßnahmen des gesamten Bauzaunsystems. Bei öffentlich zugänglichen, sicherheitsrelevanten oder stark belasteten Anwendungen müssen die jeweils geltenden technischen und rechtlichen Anforderungen berücksichtigt werden.

Rohrverbinder Typ 8V – gerades Verlängerungsstück 26,9 auf 33,7 mm Der Rohrverbinder Typ 8V ist ein gerades Verlängerungsstück mit Kombinationsmaß zur äußeren Verbindung von zwei Rundrohren mit unterschiedlichen Außendurchmessern. Er verbindet ein Rohr mit 26,9 mm (3/4") Außendurchmesser mit einem Rohr mit 33,7 mm (1") Außendurchmesser und ermöglicht so einen geradlinigen Übergang zwischen zwei unterschiedlichen Rohrgrößen. Der Verbinder eignet sich für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau ebenso wie für individuelle DIY- und Möbelbauprojekte. Besonders bei Umbauten, Erweiterungen oder Konstruktionen mit unterschiedlichen Rohrdurchmessern bietet Typ 8V eine praktische Lösung. Gerade Verbindung zwischen 26,9 und 33,7 mm Rundrohr Mit dem Rohrverbinder Verlängerungsstück Typ 8V lassen sich zwei Rundrohre unterschiedlicher Größe geradlinig miteinander verbinden. Eine Seite ist für 26,9 mm (3/4"), die andere für 33,7 mm (1") Rohr-Außendurchmesser ausgelegt. Dadurch eignet sich der Verbinder beispielsweise für Konstruktionen, bei denen vorhandene Rohrsysteme mit einem anderen Durchmesser erweitert oder unterschiedliche Rohrdimensionen innerhalb eines Rahmens oder Gestells kombiniert werden sollen. Äußere Rohrverbindung ohne Schweißarbeiten Typ 8V wird außen über die beiden Rohrenden gesetzt. Die Rundrohre werden in die jeweils passende Seite des Verbinders eingeführt und anschließend über die vorhandenen Madenschrauben fixiert. Auf diese Weise entsteht eine geradlinige mechanische Verbindung, ohne dass die Rohre miteinander verschweißt werden müssen. Das erleichtert insbesondere nachträgliche Erweiterungen, Umbauten und Reparaturen bestehender Rohrkonstruktionen. Kombinationsmaß für unterschiedliche Rohrdurchmesser Im Gegensatz zu geraden Rohrverbindern mit identischen Anschlussmaßen ist Typ 8V speziell für die Verbindung unterschiedlicher Rohrdurchmesser vorgesehen: Anschluss 1: 26,9 mm (3/4") Rohr-Außendurchmesser Anschluss 2: 33,7 mm (1") Rohr-Außendurchmesser Vor der Montage sollte daher geprüft werden, welches Rohr auf welcher Seite eingesetzt wird. Die beiden Anschlussbereiche sind jeweils auf den entsprechenden Außendurchmesser abgestimmt. Technische Daten des Rohrverbinders Typ 8V Typ: 8V Ausführung: gerades Verlängerungsstück mit Kombinationsmaß Verbindungsart: äußere Rohrverbindung Rohrform: Rundrohr Anschlussdurchmesser: 26,9 mm (3/4") auf 33,7 mm (1") Funktion: Verbindung zweier Rohre mit unterschiedlichem Außendurchmesser Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Einsatzbereiche geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 8V eignet sich insbesondere für Konstruktionen, bei denen Rundrohre mit unterschiedlichen Durchmessern miteinander kombiniert werden, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regal- und Werkstattsysteme Umbauten und Erweiterungen bestehender Rohrkonstruktionen DIY-Möbel und individuelle Rohrmöbel Wichtiger Hinweis zur Belastung Typ 8V ist als gerades Verlängerungsstück für die Verbindung unterschiedlicher Rohrdurchmesser vorgesehen. Für Anwendungen mit hohen oder schweren vertikalen Lasten wird die Verwendung dieses Verbinders nicht empfohlen. Bei tragenden oder sicherheitsrelevanten Konstruktionen muss geprüft werden, ob die Verbindung für die tatsächlich auftretenden Kräfte geeignet ist. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen, Winkeln und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.

Rohrverbinder Madenschraube – Typ 76 (silberfarben) | Ersatzschraube & Zubehör Diese Ersatzschraube ist speziell für Rohrverbinder aus Temperguss konzipiert und sorgt für eine dauerhafte und rutschfeste Verbindung Ihrer Rohre. Egal ob Sie eine verloren gegangene Schraube ersetzen müssen oder Vorrat für Ihr nächstes DIY-Möbelprojekt benötigen – mit diesem Gewindestift (Schneidschraube) garantieren Sie maximalen Halt. Technische Details & Größenberatung Damit Sie die passende Ersatzschraube für Ihren Verbinder bestellen, achten Sie bitte genau auf den Rohrdurchmesser, bzw. die Größe des verwendeten Rohrverbinders. Wir bieten die Schraube in drei Zoll-Varianten an, passend für unsere runden und quadratischen Rohrverbinder. Wählen Sie die richtige Größe: Größe 1/8" (Zoll): für runde Rohrverbinder mit Ø 21,3 mm (½") Größe 1/4" (Zoll):für runde Rohrverbinder mit Ø 26,9 mm (¾") und Ø 33,7 mm (1") für quadratische Rohrverbinder 25 x 25 mm Größe 3/8" (Zoll):für runde Rohrverbinder mit Ø 42,4 mm (1 ¼"), Ø 48,3 mm (1 ½") und Ø 60,3 mm (2")für quadratische Rohrverbinder 40 x 40 mm. Ihre Vorteile auf einen Blick Universell einsetzbar: Kompatibel mit allen gängigen Temperguss-Rohrverbindern. Hohe Klemmkraft: Schneidkante für extremen Halt am Rohr (Schneidschrauben-Prinzip). Optik: Silberfarbenes Finish für eine saubere Optik bei verzinkten Konstruktionen. Einfache Montage: Montage erfolgt mittels Standard-Inbusschlüssel (Innensechskant). Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung).
