Rohrverbindung
Unsere Rohrverbindungen bieten Ihnen vielfältige Möglichkeiten zur Verbindungen von Rohrenden im Rohrleitungsbau, Schiffsbau, Offshore, Großmotorenbau, Chemieanlagen, Be- und Entwässungsanlage, etc.
Rohrkupplungen und Rohrverbinder für Industrie und Gewerbe
Eine Rohrkupplung oder Kupplung spielt eine wichtige Rolle beim Verbinden der Rohrabschnitte, während die Eigenschaften der Rohre erhalten bleibt. Rohrkupplungen sind sehr hilfreiche Rohrverbindung für die Rohrleitungs- und Sanitärindustrie. Bei den meisten Rohrinstallationen müssen verschiedene Rohrelemente miteinander verbunden werden, um Richtungsänderungen und das Überqueren von Hindernissen zu erleichtern. Durch Rohrkupplungen können zwei Rohre mit gleichen oder unterschiedlichen Durchmessern miteinander verbunden werden.
Die verschiedenen Funktionen, die eine Rohrkupplung oder ein Rohrverbinder erfüllen kann, sind folgende:
- Rohrleitungen können verlängert werden.
- Rohrgrößen können gewechselt werden.
- Gebrochene oder undichte Rohre können repariert werden.
Sie können in Abhängigkeit von der Bewegung, der das Rohr ausgesetzt ist, starr oder flexibel sein und können auch dauerhaft oder entfernbar sein. Eine Rohrkupplung kann im Innendurchmesser vergrößert oder verkleinert werden, um Rohre unterschiedlicher Größe (wie T oder kreuzförmig) zu verbinden, um mehr als zwei Rohre zu verbinden, und um Biegungen zu bilden. Rohrkupplungen können auch periphere Merkmale wie Inspektionsöffnungen, Durchflussmesser oder Ventile beinhalten.

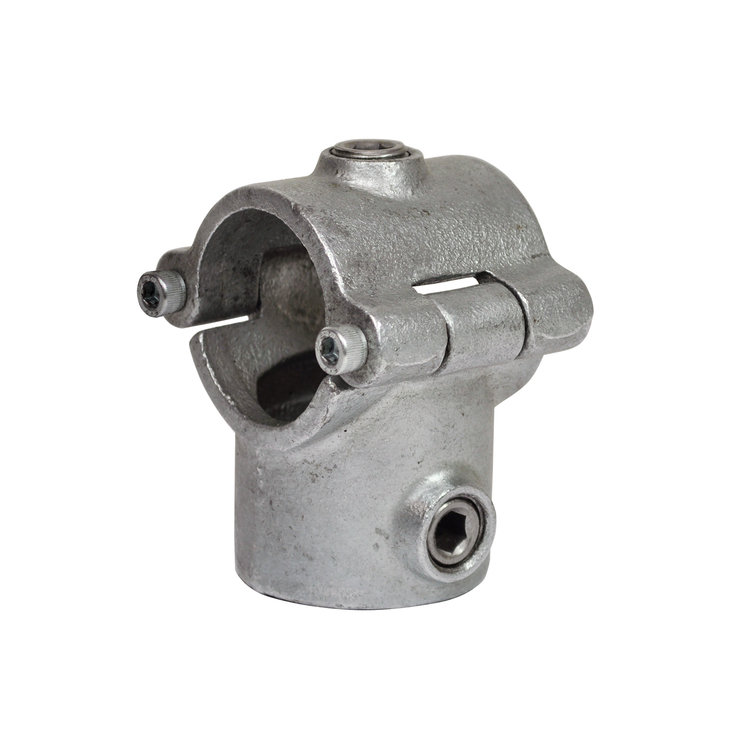

Rohrverbinder T-Stück, offen (klappbar) - Typ 31O
Rohrverbinder Typ 31O – offenes klappbares T-Stück für 90°-Verbindungen Der Rohrverbinder Typ 31O ist ein offenes, klappbares T-Stück zur Herstellung einer rechtwinkligen 90°-Verbindung zwischen zwei Rundrohren. Ein Rohr verläuft vollständig durch den Verbinder, während das zweite Rohr senkrecht dazu angeschlossen wird. Durch die offene Bauform eignet sich Typ 31O besonders für die nachträgliche Erweiterung, Änderung oder Reparatur bestehender Rohrkonstruktionen. Der Rohrverbinder ist für Rundrohre mit 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Damit eignet sich das klappbare T-Stück sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. 90°-T-Verbindung mit durchgehendem Rohr Mit dem T-Stück Typ 31O werden zwei Rundrohre im rechten Winkel miteinander verbunden. Das Hauptrohr läuft vollständig durch die zentrale Aufnahme, während das zweite Rohr seitlich im 90°-Winkel ansetzt. Dadurch entsteht eine klassische T-Verbindung für Geländer, Rahmen, Schutzsysteme und andere modulare Rohrkonstruktionen. Die durchgehende Rohrführung ermöglicht eine saubere Konstruktion mit wenigen Rohrstößen und eignet sich besonders für Anwendungen, bei denen ein vorhandenes Rohr als durchlaufender Träger oder Pfosten erhalten bleiben soll. Klappbare Ausführung für bestehende Rohrkonstruktionen Der besondere Vorteil des Typ 31O liegt in seiner offenen, klappbaren Konstruktion. Der Verbinder muss nicht vom Rohrende aufgeschoben werden, sondern kann direkt an einem bereits montierten Rundrohr angesetzt werden. Dadurch eignet sich das T-Stück ideal für Umbauten, Erweiterungen, Reparaturen und Nachrüstungen. Bestehende Geländer, Schutzrahmen oder Gestelle müssen nicht vollständig demontiert werden, um eine zusätzliche 90°-Rohrverbindung einzubauen. Verfügbare Rohrdurchmesser für Typ 31O Der Rohrverbinder T-Stück offen klappbar Typ 31O ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 31O Typ: 31O Ausführung: T-Stück, offen und klappbar Winkel: 90° Rohrführung: ein Rohr durchgehend Seitlicher Anschluss: senkrecht zum durchgehenden Rohr Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste und langlebige Rohrkonstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung schützt die Oberfläche und unterstützt eine dauerhaft zuverlässige Nutzung bei gewerblichen, industriellen und privaten Anwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Konstruktion Das klappbare T-Stück Typ 31O eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Handläufe und Geländerkonstruktionen nachträgliche Erweiterung bestehender Geländer Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Rohrgestelle DIY-Möbel und individuelle Rohrmöbel Reparaturen und Umbauten vorhandener Rohrsysteme Nachrüsten ohne vollständige Demontage Gerade bei bereits aufgebauten Konstruktionen bietet Typ 31O einen entscheidenden Vorteil: Durch die aufklappbare Bauweise kann der Verbinder nachträglich am bestehenden Rohr montiert werden. Das reduziert den Montageaufwand und erleichtert Änderungen oder Erweiterungen erheblich. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen, Winkeln und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 0,4 kNm max. Zugbeanspruchung: 3,5 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
UNI-Coupling Reparatur-Rohrkupplung aus V4A-Edelstahl (nicht zugfest)
UNI-Rep Rohrkupplung aus V4A-Edelstahl - Schnelle Reparatur für beschädigte Leitungen Soforthilfe bei Rohrschäden Ein plötzlicher Rohrbruch kann erhebliche Schäden verursachen. Die UNI-Rep Rohrkupplung bietet eine sofortige Lösung, um Leckagen schnell und effizient zu beheben. Innovative Technik für einfache Montage Dank der speziellen „Cut Flanges“ lässt sich die UNI-Rep Kupplung einfach um das beschädigte Rohr legen, ohne dass eine Demontage erforderlich ist. Die Montage erfolgt schnell und sicher, selbst in beengten Räumen. Vielseitig und zuverlässig Die UNI-Rep Kupplung eignet sich für die Reparatur von Metall- und Kunststoffrohren in verschiedenen Anwendungen wie Gebäuden, Industrieanlagen und Schiffbau. Sie ist in verschiedenen Größen erhältlich und bietet eine zuverlässige Abdichtung bei Temperaturen von -30 °C bis +180 °C. Technische Daten Materialqualität: V4A- Edelstahl (W5) Dichtungsmaterialien: EPDM & NBR (Standard), VITON & SILIKON auf Anfrage Temperaturbereich: -30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Öl, Helium Kompatible Rohrmaterialien: Stahl, Gusseisen, PE, PVC-C, PVC-U, ABS, PP, PB Axialbewegungsausgleich: Bis zu 20 mm (je nach Kupplungsgröße) Druckbereich: Bis zu PN16 (abhängig von Größe und Dichtung) Besondere Merkmale: Wiederverwendbar, stoßfest, platzsparend, vibrationsbeständig
NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung
NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung werden zur axial nicht-zugfesten Verbindung von Metall-, Beton- und Kunststoffrohren verwendet. Mit dieser Rohrkupplung mit Dichtung, wird die Dichtverlässlichkeit auch garantiert, wenn sich ein Spalt zwischen den Rohrenden befindet, welcher ausgeglichen wird. Bei Rohraußendurchmessern von > 180 mm eignet sich Typ FLEX E für Niederdruckanwendungen.
Bördeldichtring aus EPDM / Keltan / APTK für Spannring (1mm, 2mm und 3mm Rohrwandstärke)
Bördeldichtring aus EPDM / Keltan für Spannring | FDA-konform & Leitfähig | 1-3mm Der ultimative Allrounder für den Außenbereich und anspruchsvolle Industrieanlagen: Der Bördeldichtring aus schwarzem EPDM (Keltan / APTK) vereint höchste Witterungsbeständigkeit mit chemischer Widerstandsfähigkeit. Konzipiert für Rohrverbindungen mit 6 mm Bördelrandhöhe, sorgt diese Dichtung für eine überragende Staub- und Luftdichtigkeit in Ihren Absaug- und Rohrsystemen. Ein Spannringprofil für alle Wandstärken Sparen Sie Zeit bei der Montage und Platz im Lager: Passend zur Wandstärke Ihrer Rohre liefern wir die EPDM-Dichtung in den Ausführungen 1 mm, 2 mm oder 3 mm für alle gängigen Nennweiten. Ihr entscheidender System-Vorteil: Durch die Verwendung dieses Bördeldichtrings benötigen die passenden Spannringe nur noch ein einziges Profil, um Rohre mit 1, 2 oder 3 mm Wandstärke absolut sicher zu verbinden. Dies macht das System herkömmlichen Spannringen weit überlegen und extrem leistungsfähig. Zertifiziert & Sicher: FDA-konform und Antistatisch Dieser EPDM-Dichtring ist ein echtes Multitalent. Er ist FDA-konform und somit bestens für sensible Anwendungen in der Lebensmittelindustrie geeignet. Gleichzeitig ist das Material elektrisch leitfähig, wodurch gefährliche statische Aufladungen (z. B. in der Staubabsaugung) effektiv abgeleitet werden. Medienbeständigkeit: Der Spezialist für Wetter, Wasser & Säuren EPDM (Ethylen-Propylen-Dien-Kautschuk) glänzt dort, wo andere Materialien versagen – insbesondere im Freien. Der Dichtring bietet eine hervorragende Alterungs- und Witterungsbeständigkeit und ist bestens geeignet für: Wasser und Wasserdampf Viele Säuren und Laugen Ozon und direkte Bewitterung (UV-Strahlung) Aceton, Ammoniak und Methyläthylketon (MEK) Lebensmittel (FDA-konform) Temperaturbereich Die Dichtung bleibt auch bei starken thermischen Belastungen von -40°C bis +150°C absolut elastisch und formstabil. ⚠️ Wichtiger Einsatzhinweis (Nicht geeignet für): Bitte verwenden Sie EPDM nicht in Verbindung mit mineralischen Ölen oder Fetten! Das Material ist nicht ölbeständig und wird zerstört bei Kontakt mit: Mineralischen Ölen/Fetten, Treibstoffen, Heptan, Pentan, Toluol und Chlorkohlenwasserstoffen. Ihre Vorteile auf einen Blick Wetterfest: Exzellente Beständigkeit gegen Ozon und UV-Strahlung. Sicher: Elektrisch leitfähig (antistatisch) und FDA-konform. Effizient: Ein Spannringprofil reicht für 1, 2 und 3 mm Rohrwandstärken. Chemikalienresistent: Ideal für Säuren, Laugen und Heißwasser (bis +150°C).
Zweiteiliger Spannring ohne Dichtmasse (für 1mm, 2mm und 3mm Rohrwandstärke)
Zweiteiliger Spannring ohne Dichtmasse | Alternative zum JACOB-Spannring Der zweiteilige Spannring zur Verwendung mit einem Bördeldichtring gilt als Allrounder im Bereich Rohrleitungsbau. Der zweiteilige Spannring ist universell einsetzbar und kann durch seine spezielle Drehgelenkverschlusstechnik selbst an schwer zugänglichen Stellen leicht montiert werden. Dieser zweiteilige Spannring ist in den Durchmessern von 80 - 630 mm erhältlich, zudem leckagefrei und bis zu 3 bar explosionsdruckstoßfest. Nicht zuletzt kann der zweiteilige Spannring dank seines besonderen, gelb verzinkten, Drehteils mehrfach, schnell und einfach, geöffnet und verschlossen werden, ohne dass die Schraube bei der Montage verloren gehen kann. Der zweiteilige Spannring zur Verwendung mit Bördeldichtring wird mit einem Profil hergestellt. Je nach Rohrbau werden unterschiedlich dicke Bördeldichtringe für die Verbindung von 1mm, 2mm und 3mm Rohrwandstärken in Kombination mit dem Spannring eingesetzt. Das Spannringprofil ist dabei immer gleich.

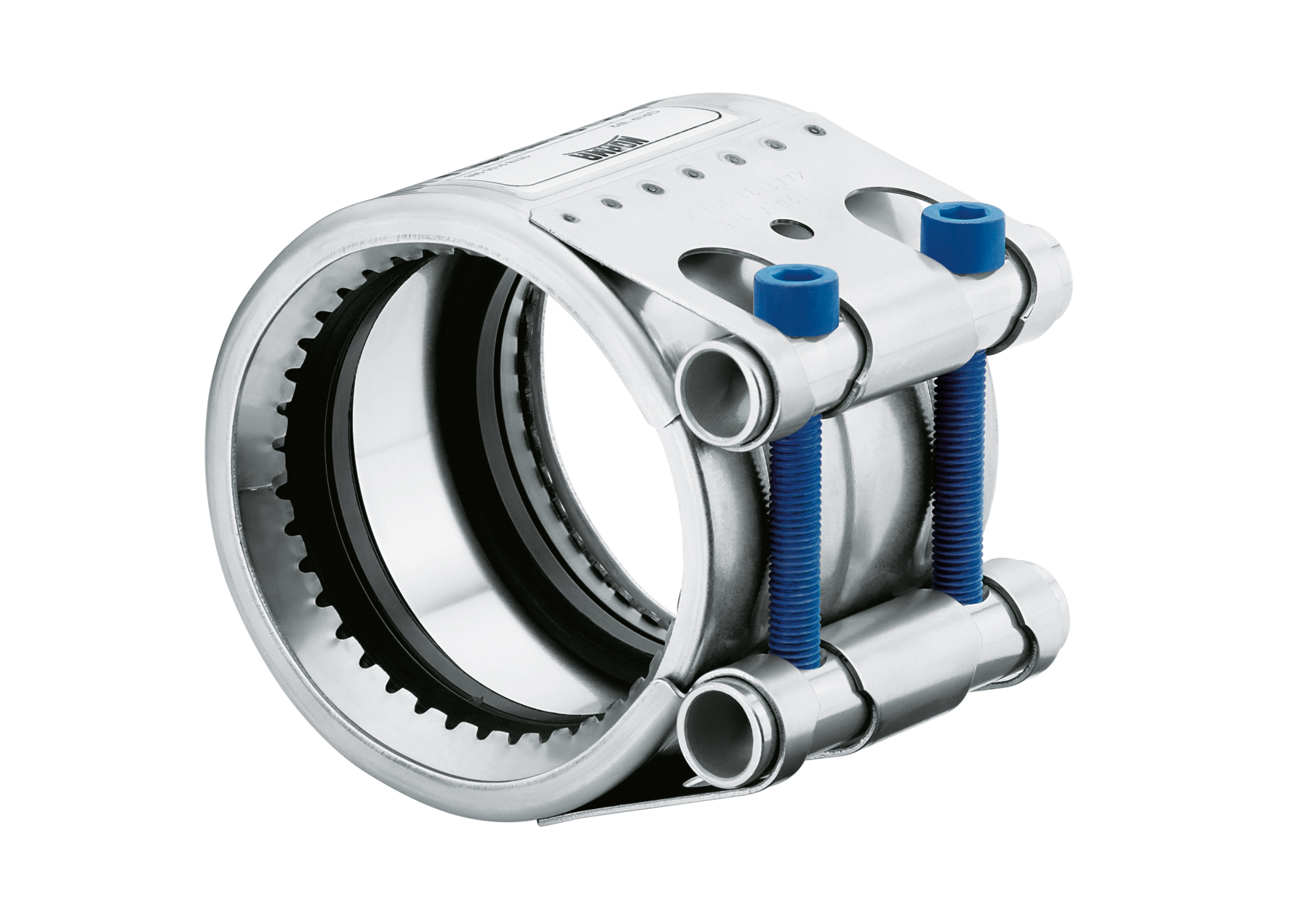

UNI-Coupling Grip Rohrkupplung aus V4A-Edelstahl (zugfest)
UNI‑Grip Rohrkupplung – Zugfeste Verbindung für Metallrohre Schluss mit Schweißen und Gewindeschneiden Erleben Sie eine innovative Alternative zur Rohrverbindung: Die UNI-Grip-Kupplung spart aufwendige Bearbeitung und ist perfekt für schnelle, saubere Verbindungen auf Baustellen, Schiffen und Industrieanlagen. Fortschrittliche Technik für sicheren Halt Dank konisch gestempelter Zähne und einem progressiv wirkenden Kugel-Mechanismus bietet die UNI‑Grip Kupplung sicheren axiale Haltekräfte bei Druck. Die Zähne greifen je nach Belastung 0,1–0,3 mm ins Rohr – auch bei dünnwandigem Edelstahl, Gusseisen oder verzinktem Stahl. Einfache und schnelle Montage: Keine Flanscharbeiten, Schweißen, Sicken oder Gewindefertigung nötig Unterstützt Schiefstellung, Vibration und Vakuum Vielseitig, sicher, langlebig Die patentierte Dichtung verzichtet auf Edelstahlverstärkungen und löst so Korrosionsprobleme. Technische Daten im Überblick: Materialqualität: W5 (1.4571) Dichtungsmaterialien: EPDM & NBR Standard; Viton & Silikon auf Anfrage Temperaturbereich: –30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Petroleum, Helium Rohrmaterialien: Stahl, Edelstahl, Gusseisen Größenbereich: Ø 21 mm bis 750 mm Jetzt online kaufen und Installation beschleunigen Vermeiden Sie zeitaufwändige Rohrbearbeitung und setzen Sie auf einfache Montage, Leckdichtheit und Sicherheit. Holen Sie sich jetzt Ihr individuelles Angebot für die UNI‑Grip Kupplung!
Bördeldichtring aus NBR / Perbunan für Spannring (1mm, 2mm und 3mm Rohrwandstärke)
Bördeldichtring aus NBR / Perbunan (elektrisch leitfähig) für Spannringe | 1-3mm Maximale Sicherheit für Ihre Absaug- und Industrieanlagen: Der schwarze Bördeldichtring aus NBR (Perbunan) ist die professionelle Lösung für Rohrverbindungen mit einer Bördelrandhöhe von 6 mm. Als Spezialist für Befestigung und Verbindung bieten wir Ihnen hiermit ein Dichtelement, das durch seine elektrische Leitfähigkeit statische Aufladungen in Rohrleitungssystemen effektiv verhindert. Ein Spannringprofil für alle Wandstärken Gestalten Sie Ihre Montage und Lagerhaltung so effizient wie nie zuvor. Passend zur Wandstärke Ihrer Rohre liefern wir die NBR-Dichtung passgenau in den Ausführungen 1 mm, 2 mm oder 3 mm für alle gängigen Nennweiten. Der überragende System-Vorteil: Durch die Nutzung dieses Bördeldichtrings benötigen die dazugehörigen Spannringe nur noch ein einziges Profil, um Rohre mit 1, 2 oder 3 mm Wandstärke sicher und fest zu verbinden. Dieses System ist herkömmlichen Spannringen weit überlegen und garantiert eine signifikant erhöhte Staub- und Luftdichtigkeit. Medienbeständigkeit: Der Spezialist für Öle & Antistatik Neben der elektrischen Leitfähigkeit (ideal für ATEX-Bereiche und den Transport von Feststoffen) spielt NBR (Acrylnitril-Butadien-Kautschuk) seine vollen Stärken bei mineralischen Ölen und Fetten aus. Der Dichtring ist lebensmittelgeeignet und hervorragend beständig gegen: Mineralische und organische Öle sowie Fette (inklusive Öldämpfe) Treibstoffe wie Pentan und Heptan Chlorkohlenwasserstoffe und Ammoniak Temperaturbereich Das Material behält seine exzellenten Dichteigenschaften und Flexibilität in einem breiten thermischen Spektrum von -40°C bis +130°C. ⚠️ Wichtiger Einsatzhinweis (Nicht geeignet für): Um die Langlebigkeit der Dichtung zu gewährleisten, setzen Sie diesen NBR-Dichtring bitte nicht in Verbindung mit folgenden Medien oder Umgebungen ein: Säuren, Aceton, Methyläthylketon, Ozon sowie bei direkter, ungeschützter Bewitterung (UV-Strahlung). Ihre Vorteile auf einen Blick Antistatisch: Elektrisch leitfähig zur Vermeidung von Funkenflug/Aufladung. Ölbeständig: Perfekt für den Einsatz bei mineralischen Fetten, Ölen und Treibstoffen. Effizient: Ein Spannringprofil reicht für alle drei Rohrwandstärken (1-3 mm). Belastbar: Zuverlässig staub- und luftdicht bei Temperaturen von -40°C bis +130°C.

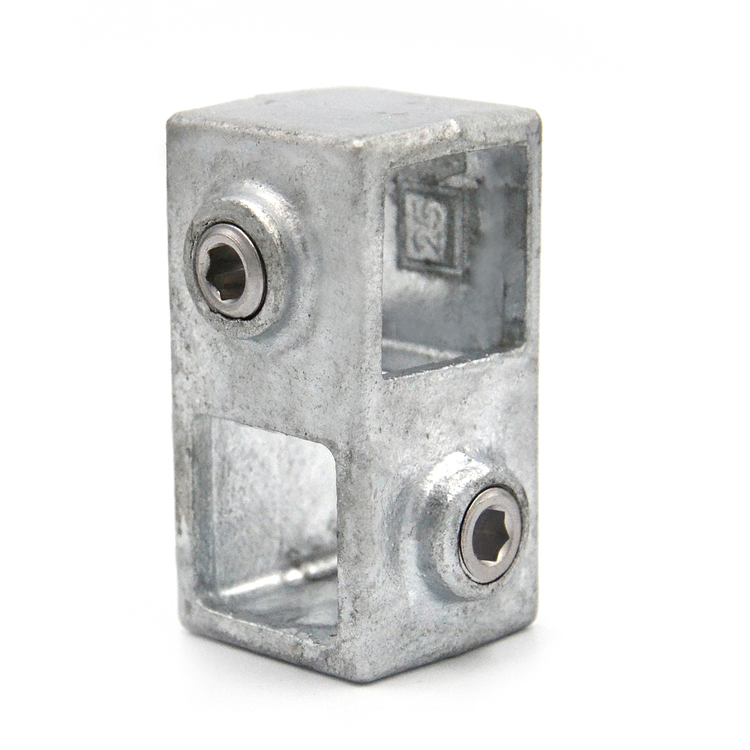

Rohrverbinder Kreuzstück vorgesetzt 90°, quadratisch | 25x25 oder 40x40 - Typ 28S
Rohrverbinder Typ 28S – vorgesetztes Kreuzstück 90° für Vierkantrohre Der Rohrverbinder Typ 28S ist ein vorgesetztes 90°-Kreuzstück für Vierkantrohre. Er wird eingesetzt, um zwei durchgehende quadratische Rohre rechtwinklig über Kreuz miteinander zu verbinden. Beide Vierkantrohre können ungeteilt durch den Rohrverbinder geführt werden, wodurch sich der Zuschnitt reduziert und eine übersichtliche Rohrkonstruktion mit möglichst wenigen Rohrstößen realisieren lässt. Der quadratische Rohrverbinder Typ 28S ist für 25 x 25 mm und 40 x 40 mm Vierkantrohre erhältlich. Damit eignet er sich sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY-Projekte und den Möbelbau. 90°-Kreuzverbindung für zwei durchgehende Vierkantrohre Mit dem vorgesetzten Kreuzstück Typ 28S werden zwei quadratische Rohre in einem Winkel von 90° miteinander verbunden. Die besondere Bauform ermöglicht es, beide Vierkantrohre vollständig durch die jeweiligen Aufnahmen des Verbinders zu führen. Die Rohre müssen an der Kreuzungsstelle somit nicht unterbrochen oder in mehrere einzelne Rohrabschnitte aufgeteilt werden. Dies reduziert den Säge- und Montageaufwand und ermöglicht eine saubere, durchgehende Rohrführung innerhalb von Rahmen-, Geländer- und Schutzkonstruktionen. Vorgesetzte Bauform für kreuzende Rohrführungen Bei Typ 28S verlaufen die beiden Vierkantrohre auf unterschiedlichen Ebenen rechtwinklig zueinander. Durch diese vorgesetzte Bauweise können sich die Rohre kreuzen, ohne dass eines der beiden Rohre an der Verbindungsstelle unterbrochen werden muss. Das macht den Rohrverbinder besonders interessant für Konstruktionen mit mehreren horizontalen oder vertikalen Rohrlinien, beispielsweise bei Schutzrahmen, Gestellen, Geländern oder Maschinenumhausungen. Für durchgehende Vierkantrohre ausgelegt Die beiden Rohrführungen des Rohrverbinders Typ 28S sind jeweils für ein durchgehendes Vierkantrohr vorgesehen. Die eingesetzten Rohre werden über die vorhandenen Madenschrauben innerhalb des Verbinders fixiert. Typ 28S ist daher nicht als Verbindung zweier einzelner Rohrenden innerhalb einer Aufnahme vorgesehen, sondern speziell für Konstruktionen mit durchgehend geführten Vierkantrohren. Verfügbare Abmessungen des Rohrverbinders Typ 28S Das vorgesetzte Kreuzstück ist für folgende Vierkantrohr-Abmessungen erhältlich: 25 x 25 mm 40 x 40 mm Für eine passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend der Außenabmessung des verwendeten Vierkantrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 28S Typ: 28S Ausführung: vorgesetztes Kreuzstück Winkel: 90° Rohrform: quadratisch / Vierkantrohr Verfügbare Abmessungen: 25 x 25 mm und 40 x 40 mm Rohrführung: 2 durchgehende Vierkantrohre Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung unterstützt den Korrosionsschutz des Verbinders und ermöglicht den Einsatz bei zahlreichen Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Für Geländerbau, Maschinenschutz und DIY-Konstruktionen Durch die rechtwinklige Verbindung von zwei durchgehenden Vierkantrohren eignet sich der Rohrverbinder Typ 28S für zahlreiche Anwendungen, beispielsweise: Handläufe und Geländerkonstruktionen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen Regale und Gestelle DIY-Möbel und individuelle Vierkantrohrmöbel modulare Rahmen- und Rohrkonstruktionen Vierkantrohr-Konstruktionen ohne Schweißarbeiten aufbauen Typ 28S ermöglicht eine mechanische 90°-Kreuzverbindung für Vierkantrohre, ohne dass die Rohre miteinander verschweißt werden müssen. Durch die durchgehende Rohrführung können Konstruktionen mit weniger Rohrstößen aufgebaut und bei Bedarf später angepasst oder erweitert werden. Weitere Bauformen und Größen finden Sie in unserer Kategorie quadratische Rohrverbinder für Vierkantrohre. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Rohrverbinder Bogen 90° - Typ 6
Rohrverbinder Typ 6 – 90° Bogen / 2-Wege-Winkelverbinder für Rundrohre Der Rohrverbinder Typ 6 ist ein 2-Wege-Winkelverbinder für Rundrohre und dient zur Herstellung einer festen 90°-Verbindung zwischen zwei Rohren. Durch seine kompakte Bogenform eignet sich der Verbinder besonders für Eck-, Rahmen- und Geländerkonstruktionen, bei denen zwei Rohrabschnitte rechtwinklig miteinander verbunden werden sollen. Typ 6 ist für Rundrohre mit 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4"), 48,3 mm (1 1/2") und 60,3 mm (2") Außendurchmesser erhältlich. Damit eignet sich der Winkelverbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. 90° Verbindung für zwei Rundrohre Mit dem Rohrverbinder Bogen Typ 6 werden zwei Rundrohre im rechten Winkel miteinander verbunden. Beide Rohrenden werden in die jeweiligen Aufnahmen des Verbinders eingesetzt und dort mechanisch fixiert. Dadurch entsteht eine kompakte 90°-Ecke, die sich besonders für Rahmen, Handläufe, Geländerabschlüsse und andere rechtwinklige Rohrkonstruktionen eignet. Ideal als Endverbinder für obere Geländerelemente Typ 6 wird häufig als Endrohrverbinder für das obere Element einer Geländerkonstruktion eingesetzt. Dabei kann beispielsweise ein vertikaler Pfosten mit einem horizontalen Handlauf im rechten Winkel verbunden werden. Auch bei Schutzrahmen, Maschinenumhausungen, Regalen oder Rohrmöbeln bietet der 90°-Bogen eine einfache Möglichkeit, saubere Eckverbindungen ohne Schweißarbeiten herzustellen. Verfügbare Rohrdurchmesser für Typ 6 Der Rohrverbinder Bogen 90° Typ 6 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine passgenaue Montage muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser der verwendeten Rundrohre ausgewählt werden. Technische Daten des Rohrverbinders Typ 6 Typ: 6 Ausführung: 2-Wege-Winkelverbinder / 90° Bogen Verbindungswinkel: 90° Rohrform: Rundrohr Anzahl Rohranschlüsse: 2 Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Rohrkonstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht den Verbinder für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Typ 6 eignet sich für zahlreiche Konstruktionen aus Rundrohr, beispielsweise: Handläufe und Geländerkonstruktionen obere Geländerabschlüsse Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Regale und Werkstatteinrichtungen Tische und Rohrgestelle DIY-Möbel und individuelle Gerüstrohrmöbel Rechtwinklige Rohrkonstruktionen ohne Schweißen Mit dem 90° Bogen Typ 6 lassen sich zwei Rundrohre schnell und sauber zu einer rechtwinkligen Ecke verbinden. Die mechanische Fixierung ermöglicht einen modularen Aufbau, ohne dass die Rohre miteinander verschweißt werden müssen. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen, Winkeln und Durchmessern finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Bogen 90° (variabler Winkel 0-11°) - Typ 6S
Rohrverbinder Typ 6S – 90° Bogen mit variablem Winkel von 0° bis 11° Der Rohrverbinder Typ 6S ist eine robuste 2-Wege-Verbindung zur Herstellung eines 90°-Winkels zwischen zwei Rundrohren. Besonderheit dieser Ausführung ist der zusätzliche variable Winkelbereich von 0° bis 11°, mit dem sich die Verbindung präzise an unterschiedliche Einbausituationen anpassen lässt. Der Typ 6S eignet sich besonders für Konstruktionen, bei denen neben einem rechtwinkligen Rohranschluss eine geringe Winkelkorrektur erforderlich ist. Typische Einsatzbereiche sind Handläufe, Geländer, Schutzbarrieren, Maschinenschutzsysteme und Spielplatzkonstruktionen. Auch für anspruchsvolle DIY-Projekte und den Möbelbau bietet der Rohrverbinder eine flexible Lösung für modulare Rohrkonstruktionen. 90° Rohrverbindung mit zusätzlichem Verstellbereich Mit dem Rohrverbinder Bogen Typ 6S werden zwei Rohre grundsätzlich im 90°-Winkel miteinander verbunden. Zusätzlich kann die Verbindung innerhalb eines Bereichs von 0° bis 11° angepasst werden. Dadurch lassen sich leichte Abweichungen, Neigungen oder konstruktionsbedingte Winkelunterschiede ausgleichen. Diese Einstellmöglichkeit ist besonders hilfreich bei Geländerkonstruktionen, bei denen eine exakte Ausrichtung des oberen Geländerrohres erforderlich ist. Der Typ 6S wird daher häufig als Endstück für obere Geländer und Relings eingesetzt. Verfügbare Rohrdurchmesser für Typ 6S Der Rohrverbinder Typ 6S ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine sichere und passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 6S Typ: 6S Ausführung: 2-Wege-Bogen / Winkelverbinder Grundwinkel: 90° Variabler Winkelbereich: 0° bis 11° Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt und eignet sich für dauerhaft beanspruchte Rohrkonstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung bietet einen zuverlässigen Oberflächenschutz und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Schrauben unterstützt. Für Geländerbau, Maschinenbau und individuelle Rohrprojekte Durch die Kombination aus festem 90°-Grundwinkel und zusätzlicher Verstellmöglichkeit eignet sich der Rohrverbinder Typ 6S für zahlreiche Konstruktionen, beispielsweise: Handläufe und Geländer obere Geländerabschlüsse und Relings Geländerkonstruktionen mit leichter Neigung Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrmöbel Werkstatt-, Regal- und Gestellkonstruktionen Präzise Rohrkonstruktionen ohne Schweißarbeiten Der variable Einstellbereich ermöglicht eine genaue Anpassung direkt bei der Montage. Dadurch müssen Rohre bei kleineren Winkelabweichungen nicht aufwendig gebogen oder individuell verschweißt werden. Das erleichtert den Aufbau modularer Konstruktionen und bietet zusätzliche Flexibilität bei späteren Anpassungen oder Erweiterungen. Weitere passende Rohrverbinder für Rundrohre in verschiedenen Winkeln, Größen und Bauformen finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Komponenten für Geländer, Handläufe, Schutzkonstruktionen und modulare Rohrsysteme erhalten Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,0 kNm max. Zugbeanspruchung: 6,9 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Bogen variabel 40° - 70° - Typ 123
Rohrverbinder Typ 123 – variabler Bogen von 40° bis 70° Der Rohrverbinder Typ 123 ist ein variabler Bogen zur Verbindung von Rundrohren in einem einstellbaren Winkel von 40° bis 70°. Er eignet sich besonders als Endstück für die obere Reling bei Geländern und ermöglicht die Anpassung an unterschiedliche Steigungen, ohne dass die verwendeten Rohre aufwendig gebogen werden müssen. Der variable Rohrverbinder ist für Rundrohre mit 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Dadurch eignet sich Typ 123 sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Variabler Winkel von 40° bis 70° für individuelle Rohrkonstruktionen Der Winkel des Rohrverbinders Typ 123 lässt sich innerhalb eines Bereichs von 40° bis 70° an die jeweilige Einbausituation anpassen. Damit können Rohrkonstruktionen mit unterschiedlichen Neigungen realisiert werden, ohne für jede Steigung einen separaten festen Winkelverbinder einsetzen zu müssen. Besonders häufig wird der Verbinder bei Treppengeländern verwendet. Dort dient er als oberer Abschluss und verbindet die geneigte obere Reling mit dem entsprechenden Rohr beziehungsweise Pfosten. Auch bei Rahmen- und Spielplatzkonstruktionen kann Typ 123 als variabler oberer Verbindungspunkt eingesetzt werden. Treppengeländer bauen, ohne das Rohr zu biegen Ein wesentlicher Vorteil des variablen Bogens besteht darin, dass der gewünschte Winkel direkt über den Rohrverbinder eingestellt werden kann. Das Rohr selbst muss dafür nicht aufwendig gebogen werden. Dies erleichtert die Montage und ermöglicht eine flexible Anpassung an unterschiedliche Steigungen und Konstruktionsbedingungen. Gerade beim Bau von Geländern entlang von Treppen oder geneigten Flächen bietet der einstellbare Verbinder eine praktische Alternative zu individuell gebogenen oder geschweißten Rohrkonstruktionen. Verfügbare Rohrdurchmesser für Typ 123 Der variable Rohrverbinder Typ 123 ist für folgende Rohr-Außendurchmesser erhältlich: 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Ausführung des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 123 Typ: 123 Ausführung: variabler Bogen / Winkelverbinder Winkelbereich: 40° bis 70° Rohrform: Rundrohr Verfügbare Durchmesser: 42,4 mm und 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für robuste und dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung schützt die Oberfläche und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die verwendeten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Schrauben unterstützt. Einsatzbereiche von Treppengeländer bis Spielplatzbau Der Rohrverbinder Bogen Typ 123 eignet sich für zahlreiche professionelle und private Anwendungen, beispielsweise: Treppengeländer und Handläufe obere Relings und Geländerabschlüsse Geländer auf geneigten Flächen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Schaukelkonstruktionen DIY-Möbel und individuelle Rohrmöbel Gestelle und Rahmen mit variablen Winkeln Flexible Rohrsysteme ohne Schweißarbeiten aufbauen Durch den einstellbaren Winkel lässt sich Typ 123 flexibel an die jeweilige Konstruktion anpassen. Dadurch können individuelle Rohrsysteme aufgebaut werden, ohne Rohre für den benötigten Winkel biegen oder aufwendig verschweißen zu müssen. Das erleichtert sowohl die Montage als auch spätere Anpassungen oder Erweiterungen. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen umfassenden Überblick über Komponenten für Geländer, Handläufe, Schutzkonstruktionen und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 2,0 kNm max. Zugbeanspruchung: 2,6 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Bogen variabel 105° - 165° - Typ 124
Rohrverbinder Typ 124 – variabler Bogen von 105° bis 165° Der Rohrverbinder Typ 124 ist ein variabler Bogen zur Verbindung von zwei Rundrohren in einem einstellbaren Winkel von 105° bis 165°. Dadurch eignet sich der Verbinder besonders für Rohrkonstruktionen, bei denen keine starre 90°- oder 180°-Verbindung möglich ist. Typische Einsatzgebiete sind Geländer an Treppen und Gefällestrecken, Handläufe, Schutzkonstruktionen sowie individuelle Rahmen- und Rohrsysteme. Der variable Rohrverbinder ist in den Durchmessern 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") erhältlich. Damit eignet sich der Typ 124 sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Variabler Rohrverbinder für Winkel von 105° bis 165° Mit dem Rohrverbinder Bogen Typ 124 können zwei Rohre flexibel in einem Winkelbereich von 105° bis 165° miteinander verbunden werden. Der Winkel lässt sich an die jeweilige Einbausituation anpassen und ermöglicht dadurch die Konstruktion von Rohrsystemen auf unterschiedlich geneigten Flächen. Besonders häufig wird der Verbinder eingesetzt, um einen oberen Träger beziehungsweise Handlauf mit einem Pfosten zu verbinden. Dadurch eignet sich Typ 124 ideal als Endverbinder einer oberen Reling bei Geländern entlang von Treppen, Rampen oder Gefällestrecken. Ideal für Treppengeländer und Konstruktionen mit Gefälle Bei Treppen und geneigten Geländerkonstruktionen müssen horizontale und vertikale Rohrabschnitte häufig in individuellen Winkeln miteinander verbunden werden. Ein fester Winkelverbinder reicht dafür nicht immer aus. Der variable Typ 124 ermöglicht eine Anpassung an die vorhandene Steigung und erleichtert damit die Montage entsprechender Rohrkonstruktionen. Die mechanische Verbindung bietet dabei eine praktische Alternative zu geschweißten Konstruktionen. Rohrsysteme lassen sich einfacher montieren und können bei Bedarf später angepasst, erweitert oder demontiert werden. Verfügbare Rohrdurchmesser für Typ 124 Der variable Rohrverbinder Typ 124 ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 124 Typ: 124 Ausführung: variabler Bogen / Winkelverbinder Winkelbereich: 105° bis 165° Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist für dauerhaft beanspruchte Rohrkonstruktionen ausgelegt. Die Feuerverzinkung schützt die Oberfläche und macht den Verbinder für zahlreiche Anwendungen im Innen- und Außenbereich geeignet. Die verwendeten Stahlschrauben sind mit MAGNI 565 beschichtet. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Befestigungselemente unterstützt. Vielseitige Einsatzbereiche von Geländerbau bis DIY Der variable Rohrverbinder Typ 124 eignet sich für zahlreiche professionelle und private Konstruktionen, beispielsweise: Handläufe an Treppen und Rampen Geländer auf Gefällestrecken obere Relings und Endverbindungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrmöbel Gestelle und Konstruktionen mit variablen Winkeln Flexible Rohrkonstruktionen ohne Schweißen Der einstellbare Winkel macht Typ 124 besonders interessant für Konstruktionen, bei denen sich die exakte Neigung erst bei der Montage ergibt. Statt Sonderteile anzufertigen oder Rohre miteinander zu verschweißen, kann die Verbindung an die jeweilige Situation angepasst und anschließend mechanisch fixiert werden. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen umfassenden Überblick über Komponenten für Geländer, Handläufe, Schutzkonstruktionen und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,0 kNm max. Zugbeanspruchung: 4,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Fußplatte oval variabler Winkel 0° bis 11° - Typ 12S
Rohrverbinder Typ 12S – ovale Fußplatte mit variablem Winkel von 0° bis 11° Der Rohrverbinder Typ 12S mit ovaler Fußplatte ist eine robuste Befestigungslösung für vertikale Rundrohre und Pfosten, die in einem variablen Winkel von 0° bis 11° montiert werden sollen. Damit eignet sich der Verbinder besonders für Konstruktionen, bei denen Boden- oder Wandflächen nicht exakt rechtwinklig zur Rohrführung verlaufen. Der Typ 12S ist in den Rohrdurchmessern 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") erhältlich. Durch seine stabile Bauweise eignet sich die Fußplatte sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für anspruchsvolle DIY- und Möbelbauprojekte. Variabler Winkel für flexible Boden- und Wandmontage Die Rohraufnahme des Typ 12S lässt sich innerhalb eines Bereichs von 0° bis 11° zur Grundplatte ausrichten. Dadurch kann der Verbinder an leicht geneigten Montageflächen eingesetzt werden und ermöglicht eine flexible Anpassung der Rohrposition an die jeweilige Konstruktion. Die ovale Fußplatte eignet sich insbesondere für die Befestigung vertikaler Pfosten auf Böden. Sie kann jedoch ebenso für eine Wandmontage verwendet werden, wenn eine stabile Aufnahme und eine hohe Belastbarkeit in Schubrichtung erforderlich sind. Zweifache Madenschraube für hohe Rutschfestigkeit Ein wesentliches Merkmal des Rohrverbinders Typ 12S ist die Fixierung des Rundrohres über zwei Madenschrauben. Durch die doppelte Klemmung wird das eingesetzte Rohr an zwei Punkten gesichert, wodurch eine hohe Rutschfestigkeit innerhalb der Aufnahme erreicht wird. Diese Konstruktion macht die Fußplatte besonders für Anwendungen interessant, bei denen der Pfosten zuverlässig gegen Verschieben innerhalb des Verbinders gesichert werden soll. Das Rohr wird dabei nicht durch die Fußplatte hindurchgeführt – die Ausführung ist nicht durchgängig. Verfügbare Rohrdurchmesser für Typ 12S Die ovale Fußplatte mit variablem Winkel ist für folgende Rohr-Außendurchmesser erhältlich: 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Verbindung muss die Ausführung der Fußplatte entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 12S Typ: 12S Ausführung: ovale Fußplatte mit variablem Winkel Winkelbereich: 0° bis 11° Rohrform: Rundrohr Verfügbare Durchmesser: 33,7 / 42,4 / 48,3 mm Rohrführung: nicht durchgängig Rohrfixierung: zweifache Madenschraube Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Rohrkonstruktionen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt. Die robuste Ausführung eignet sich für dauerhaft beanspruchte Konstruktionen im gewerblichen und privaten Bereich. Die Feuerverzinkung schützt die Oberfläche des Verbinders und ermöglicht den Einsatz in zahlreichen Innen- und Außenanwendungen. Die verwendeten Stahlschrauben sind mit MAGNI 565 beschichtet. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die einen hochwertigen Korrosionsschutz der Schrauben bietet und die langlebige Ausführung des Rohrverbinders ergänzt. Einsatzbereiche von Geländerbau bis DIY-Möbel Der Rohrverbinder Fußplatte Typ 12S eignet sich für zahlreiche professionelle und private Rohrkonstruktionen, darunter: Handläufe und Geländer Geländerkonstruktionen auf leicht geneigten Flächen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Rahmen- und Pfostenkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Möbel und individuelle Rohrmöbel Regale, Tische und Gestelle aus modularen Rohrsystemen Flexible Rohrbefestigung ohne Schweißarbeiten Mit dem Typ 12S lassen sich Rundrohre mechanisch befestigen, ohne dass eine verschweißte Verbindung erforderlich ist. Der variable Winkelbereich unterstützt dabei die Anpassung an unterschiedliche Montageflächen und bietet insbesondere bei leicht geneigten Böden oder Wänden zusätzliche Flexibilität. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 10,5 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder offenes klappbares Eckstück durchlaufend 90° - Typ 20O
Rohrverbinder Typ 20O – offenes klappbares Eckstück 90° für durchlaufende Rundrohre Der Rohrverbinder Typ 20O ist ein offenes, klappbares Eckstück für 90°-Verbindungen und wurde speziell für Konstruktionen entwickelt, bei denen ein senkrechtes Rundrohr durchgehend und ununterbrochen durch den Verbinder geführt werden soll. Durch die offene, klappbare Bauform eignet sich dieser Rohrverbinder besonders für die Erweiterung, Änderung oder Reparatur bestehender Rohrkonstruktionen, ohne dass vorhandene Rohrabschnitte vollständig demontiert werden müssen. Der Typ 20O ist für Rundrohre mit einem Außendurchmesser von 48,3 mm (1 1/2") ausgelegt. Typische Einsatzbereiche sind Geländer, Handläufe, Schutzbarrieren, Fallschutzsysteme, Maschinenschutzvorrichtungen und Spielplatzkonstruktionen. Auch im privaten Bereich und bei anspruchsvollen DIY- und Möbelbauprojekten lässt sich der Verbinder für stabile modulare Rohrsysteme einsetzen. 90°-Eckverbindung mit durchlaufendem senkrechtem Rohr Mit dem offenen klappbaren Eckstück Typ 20O wird eine rechtwinklige Verbindung hergestellt, während das senkrechte Rohr durch die Aufnahme des Verbinders weitergeführt wird. Diese Bauweise eignet sich besonders für Eckverbindungen bei Zwischengeländern, bei denen horizontale Rohrabschnitte an einen durchlaufenden Pfosten angeschlossen werden sollen. Durch die klappbare Konstruktion kann der Rohrverbinder seitlich an einem bereits montierten Rohr angesetzt werden. Das erleichtert nachträgliche Änderungen und macht den Typ 20O besonders interessant für Sanierungen, Erweiterungen und Reparaturen bestehender Geländer- und Schutzkonstruktionen. Ideal für Erweiterungen und Reparaturen bestehender Rohrsysteme Ein wesentlicher Vorteil der offenen Ausführung besteht darin, dass der Verbinder nicht zwingend vom Rohrende aufgeschoben werden muss. Dadurch lässt er sich auch nachträglich an vorhandenen Rohrleitungen und Rahmenkonstruktionen montieren. Das kann Montagezeiten reduzieren und aufwendige Demontagearbeiten vermeiden. Der Rohrverbinder wird häufig in Kombination mit einem Dreiweg-Eckstück 90° eingesetzt. So lassen sich komplexere Eck- und Geländerkonstruktionen mit durchlaufenden Pfosten und mehreren horizontalen Rohrverbindungen aufbauen. Technische Daten des Rohrverbinders Typ 20O Typ: 20O Ausführung: offenes, klappbares Eckstück Winkel: 90° Rohrführung: senkrechtes Rohr durchlaufend Rohrform: Rundrohr Verfügbarer Rohrdurchmesser: 48,3 mm (1 1/2") Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Rohrkonstruktionen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und ist damit für langlebige Konstruktionen im Innen- und Außenbereich ausgelegt. Die Feuerverzinkung unterstützt den Korrosionsschutz des Verbinders und eignet sich besonders für gewerblich und industriell genutzte Rohrsysteme. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Diese chromfreie Zink-Aluminium-Duplexbeschichtung bietet einen hochwertigen Korrosionsschutz und ergänzt die robuste Ausführung des Rohrverbinders. Typische Anwendungen im Metallbau, Geländerbau und DIY-Bereich Der Rohrverbinder Typ 20O eignet sich für zahlreiche professionelle und private Anwendungen, darunter: Handläufe und Geländerkonstruktionen Zwischengeländer und Eckverbindungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmenkonstruktionen im Maschinen- und Anlagenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrmöbel Werkstatt- und Betriebseinrichtungen nachträgliche Erweiterungen bestehender Rohrsysteme Modulare Rohrkonstruktionen ohne Schweißarbeiten Mit mechanischen Rohrverbindern lassen sich stabile Rohrkonstruktionen aufbauen, ohne dass einzelne Bauteile verschweißt werden müssen. Gerade die offene und klappbare Ausführung des Typ 20O bietet dabei zusätzliche Flexibilität, da bestehende Konstruktionen einfacher angepasst oder ergänzt werden können. Weitere passende Rohrverbinder für Rundrohre in unterschiedlichen Bauformen und Größen finden Sie ebenfalls in unserem Sortiment. Einen Überblick über weitere Komponenten für Geländer, Schutzsysteme, Maschinenbau und modulare Rohrkonstruktionen erhalten Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 0,7 kNm max. Zugbeanspruchung: 5,6 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Quadratische Fußplatte durchgehend - Typ 11
Rohrverbinder Typ 11 – quadratische Fußplatte für durchgehende Rundrohre Der Rohrverbinder Typ 11 mit quadratischer, durchgehender Fußplatte eignet sich zur stabilen Befestigung von Rundrohren auf Böden, Podesten und anderen geeigneten Montageflächen. Durch die durchgehende Rohraufnahme kann das Rohr durch den Verbinder geführt, auf der gewünschten Höhe positioniert und anschließend sicher fixiert werden. Damit ist der Typ 11 eine vielseitige Lösung für Konstruktionen im Metallbau, Handwerk, Maschinenbau, Geländerbau, Spielplatzbau sowie für anspruchsvolle DIY-Projekte und den Möbelbau. Die Montage erfolgt mechanisch und ermöglicht den Aufbau stabiler Rohrkonstruktionen ohne aufwendige Schweißarbeiten. Durchgehende Fußplatte für flexible Rohrkonstruktionen Im Unterschied zu einer geschlossenen Fußplatte kann das Rundrohr bei dieser Ausführung vollständig durch die Aufnahme geführt werden. Dadurch lässt sich die Position des Rohres flexibel an die jeweilige Konstruktion anpassen. Der Rohrverbinder eignet sich beispielsweise als Befestigungs- und Führungselement für senkrechte Pfosten, Stützen oder Rahmenkonstruktionen. Die quadratische Grundplatte bietet eine großflächige Auflage für die Befestigung auf einer geeigneten Oberfläche. Das Rohr wird über die integrierte Schraubverbindung innerhalb des Verbinders fixiert. So entstehen lösbare und bei Bedarf erweiterbare Rohrsysteme. Verfügbare Rohrdurchmesser für Typ 11 Die quadratische Fußplatte Typ 11 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" 60,3 mm – 2" Für eine sichere und passgenaue Montage muss die Größe des Rohrverbinders entsprechend dem Außendurchmesser des verwendeten Rundrohres gewählt werden. Technische Daten des Rohrverbinders Typ 11 Typ: 11 Ausführung: quadratische Fußplatte, durchgehend Rohrform: Rundrohr Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 / 60,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Rohrverbindung ohne Schweißen Feuerverzinktes Gusseisen für robuste Konstruktionen Der Rohrverbinder wird aus feuerverzinktem Gusseisen gefertigt. Die robuste Konstruktion eignet sich für dauerhaft beanspruchte Rohrsysteme im gewerblichen und privaten Bereich. Durch die Feuerverzinkung erhält der Verbinder einen zusätzlichen Oberflächenschutz und kann auch für zahlreiche Außenanwendungen eingesetzt werden. Die mitgelieferten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Diese chromfreie Zink-Aluminium-Duplexbeschichtung bietet einen hochwertigen Korrosionsschutz und ergänzt die widerstandsfähige Ausführung des Rohrverbinders. Vielseitige Einsatzmöglichkeiten von Geländerbau bis DIY-Möbel Die quadratische Fußplatte eignet sich für zahlreiche Rohrkonstruktionen im professionellen und privaten Bereich. Typische Anwendungen sind: Handläufe und Geländer Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzumhausungen Rahmen- und Ständerkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen Werkstatt- und Betriebseinrichtungen DIY-Regale, Tische und Möbel aus Rohrsystemen individuelle Gestelle und Rahmenkonstruktionen Rohrkonstruktionen ohne Schweißen aufbauen Der Einsatz von Rohrverbindern ermöglicht eine einfache und flexible Alternative zu geschweißten Konstruktionen. Die einzelnen Bauteile werden mechanisch miteinander verbunden und können bei Bedarf wieder gelöst, ausgetauscht oder erweitert werden. Das ist sowohl im professionellen Metall- und Maschinenbau als auch bei individuellen DIY-Projekten von Vorteil. Weitere Bauformen und Größen finden Sie in unserer Kategorie Rohrverbinder für Rundrohre. Einen vollständigen Überblick über passende Komponenten für Geländer, Schutzkonstruktionen, Möbel und modulare Rohrsysteme finden Sie unter Geländerverbinder und Rohrverbinder. Hinweis: Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Schutzbarrieren, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend der vorgesehenen Belastung sowie den jeweils geltenden technischen und gesetzlichen Anforderungen ausgelegt werden.
Reparaturschelle Typ HS-1, einteilig, Edelstahl V2A
Reparaturschelle Typ HS-1 aus Edelstahl Die HS-1 Reparaturschelle aus Edelstahl ist die ideale Lösung für dauerhafte Reparaturen von beschädigten oder gebrochenen Rohrleitungen. Sie eignet sich für Wasser-, Gas- sowie petrochemische Anwendungen. Anwendungsbereiche Die Schelle ermöglicht Reparaturen bei: Längsrissen Rohrbrüchen Schadhaften Rohren nach Hot-Tap-Anwendungen Versetzten Rohrenden Lochfraß Geeignet für Rohrtypen: Duktiles Gusseisen (DI) Grauguss (CI) Stahl (St.) Asbestzement (AC) PE-beschichteter Stahl PVC GRP PE Technische Daten Nennweiten: DN 40 bis DN 350 Längen verfügbar: 150 / 200 / 250 / 300 / 400 / 500 / 600 mm Druckbereiche: DN 40–150: bis 16 bar DN 175–300: bis 10 bar Höhere Druckanforderungen auf Anfrage Temperaturbereich: EPDM: max. 60°C NBR: max. 70°C Material & Aufbau Edelstahl AISI 304 oder 316L, entgratet und passiviert Gummidichtung aus EPDM, EPDM HT, NBR oder VITON – je nach Medium und Temperaturanforderung Gummiauskleidung nahtlos und mit Waffelstruktur, vulkanisierte Brückenplatte Keine losen Teile – einfache Montage mit Standardwerkzeug Verpackung in stabilen, exportgeeigneten Kartons oder Seekisten Besonderheiten Einfache und schnelle Montage – kein Druckablass notwendig Keine Spezialwerkzeuge erforderlich Auch mit zusätzlichem Griff zur leichteren Montage erhältlich Dichtungen zertifiziert nach europäischen Normen (z. B. ACS, WRAS)
Madenschraube für Rohrverbinder - Typ 76 (silberfarben)
Rohrverbinder Madenschraube – Typ 76 (silberfarben) | Ersatzschraube & Zubehör Diese Ersatzschraube ist speziell für Rohrverbinder aus Temperguss konzipiert und sorgt für eine dauerhafte und rutschfeste Verbindung Ihrer Rohre. Egal ob Sie eine verloren gegangene Schraube ersetzen müssen oder Vorrat für Ihr nächstes DIY-Möbelprojekt benötigen – mit diesem Gewindestift (Schneidschraube) garantieren Sie maximalen Halt. Technische Details & Größenberatung Damit Sie die passende Ersatzschraube für Ihren Verbinder bestellen, achten Sie bitte genau auf den Rohrdurchmesser, bzw. die Größe des verwendeten Rohrverbinders. Wir bieten die Schraube in drei Zoll-Varianten an, passend für unsere runden und quadratischen Rohrverbinder. Wählen Sie die richtige Größe: Größe 1/8" (Zoll): für runde Rohrverbinder mit Ø 21,3 mm (½") Größe 1/4" (Zoll):für runde Rohrverbinder mit Ø 26,9 mm (¾") und Ø 33,7 mm (1") für quadratische Rohrverbinder 25 x 25 mm Größe 3/8" (Zoll):für runde Rohrverbinder mit Ø 42,4 mm (1 ¼"), Ø 48,3 mm (1 ½") und Ø 60,3 mm (2")für quadratische Rohrverbinder 40 x 40 mm. Ihre Vorteile auf einen Blick Universell einsetzbar: Kompatibel mit allen gängigen Temperguss-Rohrverbindern. Hohe Klemmkraft: Schneidkante für extremen Halt am Rohr (Schneidschrauben-Prinzip). Optik: Silberfarbenes Finish für eine saubere Optik bei verzinkten Konstruktionen. Einfache Montage: Montage erfolgt mittels Standard-Inbusschlüssel (Innensechskant). Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung).
Rohrverbinder Fußplatte mit Trittrand - Typ 147
Extra schwere Fußplatte Typ 147 mit Trittrand für stabile Rohrkonstruktionen Setzen Sie auf maximale Sicherheit bei Dachkonstruktionen und Geländern mit der Rohrverbinder Fußplatte mit Trittrand (Typ 147). Diese Bodenplatte in extra schwerer Ausführung wurde speziell entwickelt, um nicht nur als stabiler Fuß für vertikale Pfosten zu dienen, sondern gleichzeitig die Befestigung eines Trittrandes (Zehenleiste) zu ermöglichen. Verfügbare Größen Passend für Ihre Konstruktion ist der Verbinder Typ 147 für die zwei gängigsten Rohrdurchmesser im Geländerbau erhältlich: für Ø 42,4 mm Rohre (1 ¼ Zoll) für Ø 48,3 mm Rohre (1 ½ Zoll) Einsatzbereich: Sicherheit auf Dachflächen Dieser Verbinder ist der Standard für professionelle Absturzsicherungen auf Dachflächen. Gemäß Sicherheitsvorschriften ist dort oft ein Trittrand erforderlich, um das Herabrollen von Gegenständen oder das Abrutschen von Personen zu verhindern. Der Typ 147 integriert diese Anforderung perfekt: Er verankert das Geländerrohr fest am Boden und bietet durch die seitlichen Laschen die ideale Montagefläche für den Trittschutz. Die extra schwere Bauweise garantiert dabei eine extrem hohe Belastbarkeit und Zuverlässigkeit, was ihn zur ersten Wahl für anspruchsvolle Bau- und Renovierungsprojekte macht. Ihre Vorteile auf einen Blick Doppelfunktion: Sichere Bodenverankerung plus Befestigungsmöglichkeit für Trittränder/Fußleisten Extra Schwere Ausführung: Massive Bauweise für zuverlässige Stabilität bei hohen Belastungen. Einsatzgebiet: Ideal für Flachdächer, Industrie-Plattformen und sicherheitsrelevante Geländer. Einfache Montage: Das Rohr wird in die Hülse gesteckt und fixiert, der Trittrand an den Laschen verschraubt. Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung). Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Fußplatte rund durchgehend - Typ 10T
Rohrverbinder Typ 10T: Runde, durchgehende Fußplatte für maximale Standfestigkeit Entdecken Sie maximale Flexibilität für Ihre Konstruktionen mit der runden Fußplatte Typ 10T. Im Gegensatz zu Standard-Bodenflanschen ist dieser Rohrverbinder durchgehend offen. Das bedeutet: Das Rohr endet nicht im Verbinder, sondern kann komplett hindurchgeschoben werden. Diese Eigenschaft macht den Typ 10T zur idealen Lösung, wenn Sie Konstruktionen an Wänden oder Böden positionieren müssen, bei denen das Rohr weiterlaufen soll. Dank der vier Befestigungslöcher lässt sich der Flansch sicher und fest auf dem Untergrund verschrauben. Perfekt für Möbelbau & Regalsysteme Da dieser Verbinder beliebig auf dem Rohr verschoben und fixiert werden kann, ist er ein Favorit im DIY-Möbelbau und Industrial Design. Er eignet sich hervorragend als: Regalträger: Zur Befestigung von Regalböden an durchlaufenden vertikalen Rohren. Wandhalterung: Zum Fixieren von Konstruktionen an der Wand, ohne das Rohr kürzen zu müssen. Positionierhilfe: Zum Ausrichten von Strukturen auf bestehenden Rohren. Verfügbare Größen Dieser durchgehende Flansch ist für folgende Rohrdurchmesser erhältlich (bitte wählen Sie oben die passende Variante): Ø 21,3 mm (½") Ø 26,9 mm (¾") Ø 33,7 mm (1") Ø 42,4 mm (1 ¼") Wichtiger Anwendungshinweis Bitte beachten Sie: Dieser Verbinder ist nicht als strukturelle Bodenplatte für sicherheitsrelevante Absturzsicherungen oder schwere Sicherheitsgeländer empfohlen. Nutzen Sie für solche statisch anspruchsvollen Endpunkte bitte unsere Standard-Fußplatten, bei denen das Rohr im Verbinder aufsitzt. Der Typ 10T dient vorrangig der Positionierung, Fixierung und dem Möbelbau. Ihre Vorteile auf einen Blick Durchgangs-Design: Das Rohr kann komplett durch den Verbinder geschoben werden. Flexible Montage: Ideal zum nachträglichen Positionieren und Ausrichten. Stabiler Halt: 4 Bohrungen für eine feste Verschraubung an Wand oder Boden. Vielseitig: Perfekt für den Bau von Regalen, Tischen und Garderoben im Industrielook. Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung).
Rohrverbinder Handlaufbefestigung für bis zu 45° Neigung - Typ 27
Rohrverbinder Typ 27: Flexible Handlaufbefestigung für bis zu 45° Neigung Meistern Sie Steigungen und Gefälle sicher mit der Handlaufbefestigung Typ 27. Dieser spezielle Rohrverbinder ist die ideale Lösung, um einen geneigten Handlauf (bis zu 45°) stabil an einem senkrechten Geländerpfosten zu befestigen. Gerade beim Bau von Treppengeländern oder geneigten Absperrungen an Rampen stehen Heimwerker und Profis oft vor der Herausforderung, den Winkel zwischen dem stehenden Pfosten und dem laufenden Handlauf sauber zu verbinden. Der Typ 27 löst genau dieses Problem: Er verbindet das vertikale Rohr mit dem schräg verlaufenden Handlaufrohr und ermöglicht dabei eine Neigungseinstellung von bis zu 45 Grad. Einsatzbereiche & Flexibilität Dieser Verbinder ist unverzichtbar für alle Konstruktionen, die nicht ebenerdig verlaufen. Er bietet die nötige Flexibilität für abgewinkelte Rohrverbindungen, ohne dass aufwendiges Schweißen oder Biegen notwendig ist. Perfekt für: Treppenaufgänge, Rampen, barrierefreie Zugänge und geneigte Sicherheitsgeländer. Funktionsweise: Der Verbinder wird auf das vertikale Standrohr gesetzt, während das Handlaufrohr durch die geneigte Öffnung geführt wird. Verfügbare Größen Passend für Ihre Geländerkonstruktion bieten wir den Typ 27 für die folgenden Rohrdurchmesser an: Ø 33,7 mm (1 Zoll) Ø 42,4 mm (1 ¼ Zoll) – Standardgröße für Handläufe Ø 48,3 mm (1 ½ Zoll) Ihre Vorteile auf einen Blick Winkel-Lösung: Ermöglicht Neigungen bis 45° für Treppen und Gefälle. Stabile Verbindung: Verbindet vertikale Pfosten sicher mit dem Handlauf. Einfache Montage: Kein Gewindeschneiden oder Schweißen nötig – einfach stecken und mit Stellschraube fixieren. Vielseitig: Kompatibel mit Stahl- und Aluminiumrohren entsprechenden Durchmessers. Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung).
Rohrverbinder Handlaufhalterung offen (mit Einlage) - Typ 35
Rohrverbinder Typ 35: Offene Handlaufhalterung mit Einlage für sicheren Halt Befestigen Sie Rohre schnell, einfach und stabil an der Wand mit der offenen Handlaufhalterung Typ 35. Dieser Rohrverbinder dient dazu, Rohrkonstruktionen mit einem festen Abstand zur Wand zu montieren. Das Besondere an diesem Typ ist die offene Bauweise (Einlegeschale). Im Gegensatz zu geschlossenen Ringen müssen Sie das Rohr hier nicht mühsam hindurchfädeln. Stattdessen können Sie das durchgehende Rohr einfach direkt in die Öffnung einlegen. Anschließend wird es mit der integrierten Madenschraube sicher fixiert. Die Schrauben sind aus Stahl mit einer Oberfläche MAGNI 565 beschichtet (chromfreie Zink-Aluminium-Duplexbeschichtung). Vielseitige Anwendungsmöglichkeiten Dank der stabilen Befestigungsplatte mit zwei Bohrlöchern sitzt der Halter bombenfest an der Wand. Diese Eigenschaften machen den Typ 35 zum Allrounder für: Geländerbau: Als klassischer Handlaufhalter für Treppen und Flure. Werbetechnik: Zur Befestigung von Werberahmen und Bannern an Fassaden. Interior Design: Beliebt als Halterung für Gardinenstangen oder Kleiderstangen im angesagten Industrial-Look. ⚠️ Wichtiger Anwendungshinweis Bitte beachten Sie: Dieser Verbinder ist eine reine Halterung, keine Kupplung. Er dient dazu, ein langes Rohr zu tragen, kann aber keine zwei Rohrenden miteinander verbinden (Stoßverbindung). Das Rohr läuft ununterbrochen durch den Halter. Verfügbare Größen Wir bieten den offenen Wandhalter für die gängigsten Rohrdurchmesser an. Bitte wählen Sie oben die passende Variante: Ø 26,9 mm (¾ Zoll) Ø 33,7 mm (1 Zoll) Ø 42,4 mm (1 ¼ Zoll) – Standardgröße für Handläufe Ø 48,3 mm (1 ½ Zoll) Ihre Vorteile auf einen Blick Komfortable Montage: Rohr wird einfach eingelegt – ideal, wenn die Rohrenden nicht zugänglich sind. Sicherer Halt: Fixierung des Rohres mittels kräftiger Madenschraube. Stabile Wandbefestigung: Fußplatte mit zwei vorgebohrten Löchern. Flexibel: Für vertikale und horizontale Rohrmontage geeignet.
Rohrverbinder Handlaufhalterung / Geländerführung - Typ 34
Rohrverbinder Typ 34 – Handlaufhalterung und Geländerführung für Rundrohre Der Rohrverbinder Typ 34 ist eine Handlaufhalterung und durchgehende Geländerführung für Rundrohre. Er dient dazu, Rohrkonstruktionen mit einem definierten Abstand an Wänden oder anderen geeigneten Flächen zu befestigen. Das Rundrohr läuft dabei vollständig durch die Halterung und wird über eine Madenschraube fixiert. Typ 34 ist für Rundrohre mit 21,3 mm (1/2"), 26,9 mm (3/4"), 33,7 mm (1"), 42,4 mm (1 1/4") und 48,3 mm (1 1/2") Außendurchmesser erhältlich. Damit eignet sich der Verbinder sowohl für professionelle Anwendungen im Metallbau, Handwerk, Maschinenbau, Geländerbau und Spielplatzbau als auch für individuelle DIY- und Möbelbauprojekte. Handlauf und Rundrohre mit Abstand zur Wand befestigen Mit der Handlaufhalterung Typ 34 lassen sich Rundrohre in einem definierten Abstand zu einer Wand oder einer vergleichbaren Montagefläche führen. Dadurch eignet sich der Verbinder besonders für Handläufe und Geländer, bei denen zwischen Rohr und Wand ausreichend Abstand für eine komfortable Nutzung benötigt wird. Auch bei Werberahmen, Schutzkonstruktionen, technischen Gestellen oder anderen Rohrsystemen kann Typ 34 als Wandhalterung beziehungsweise Rohrführung eingesetzt werden. Durchgehende Geländerführung mit einer Madenschraube Die Rohraufnahme des Rohrverbinders Typ 34 ist vollständig durchgehend ausgeführt. Das Rundrohr wird in einem Stück durch die Halterung geschoben und anschließend über die vorhandene Madenschraube fixiert. Dadurch kann die Halterung entlang eines längeren Handlauf- oder Geländerrohres positioniert werden, ohne das Rohr an der jeweiligen Befestigungsstelle zu unterbrechen. Wichtiger Konstruktionshinweis: kein Verbinder für zwei Rohrenden Typ 34 ist ausschließlich als durchgehende Rohrführung ausgelegt. Innerhalb der Halterung können daher keine zwei separaten Rohrenden miteinander verbunden werden. Das Rundrohr muss zwingend in einem Stück vollständig durch die Rohrführung laufen. Soll an dieser Stelle zusätzlich eine Stoßverbindung zwischen zwei Rohren hergestellt werden, muss ein dafür geeigneter Rohrverbinder verwendet werden. Befestigungsplatte mit zwei Montagebohrungen Die integrierte Befestigungsplatte verfügt über zwei Befestigungslöcher. Darüber kann der Verbinder mit geeigneten Schrauben, Dübeln oder anderen Befestigungsmitteln an der jeweiligen Montagefläche befestigt werden. Die benötigten Befestigungselemente müssen entsprechend dem vorhandenen Untergrund sowie der vorgesehenen Belastung ausgewählt werden. Verfügbare Rohrdurchmesser für Typ 34 Die Rohrverbinder Handlaufhalterung Typ 34 ist für folgende Rohr-Außendurchmesser erhältlich: 21,3 mm – 1/2" 26,9 mm – 3/4" 33,7 mm – 1" 42,4 mm – 1 1/4" 48,3 mm – 1 1/2" Für eine passgenaue Montage muss die Ausführung der Handlaufhalterung entsprechend dem Außendurchmesser des verwendeten Rundrohres ausgewählt werden. Technische Daten des Rohrverbinders Typ 34 Typ: 34 Ausführung: Handlaufhalterung / Geländerführung Rohrform: Rundrohr Rohrführung: durchgehend Fixierung: 1 Madenschraube Befestigungsplatte: 2 Befestigungslöcher Verbindung zweier Rohrenden innerhalb der Halterung: nicht möglich Verfügbare Durchmesser: 21,3 / 26,9 / 33,7 / 42,4 / 48,3 mm Material Rohrverbinder: Gusseisen, feuerverzinkt Material Schrauben: Stahl Schraubenoberfläche: MAGNI 565 beschichtet Beschichtung: chromfreie Zink-Aluminium-Duplexbeschichtung Montage: mechanische Befestigung ohne Schweißen Robuste Ausführung aus feuerverzinktem Gusseisen Der Rohrverbinder besteht aus feuerverzinktem Gusseisen und eignet sich für robuste Konstruktionen im Innen- und Außenbereich. Die Feuerverzinkung unterstützt den Korrosionsschutz und macht die Handlaufhalterung für zahlreiche gewerbliche, industrielle und private Anwendungen geeignet. Die eingesetzten Stahlschrauben verfügen über eine MAGNI 565 Beschichtung. Dabei handelt es sich um eine chromfreie Zink-Aluminium-Duplexbeschichtung, die den Korrosionsschutz der Befestigungselemente unterstützt. Einsatzbereiche von Handlauf bis Werberahmen Der Rohrverbinder Typ 34 kann für zahlreiche Konstruktionen aus Rundrohr eingesetzt werden, beispielsweise: Handläufe entlang von Wänden Geländerkonstruktionen durchgehende Geländerführungen Schutzbarrieren und Absperrungen Fallschutzkonstruktionen Maschinenschutzvorrichtungen und Schutzrahmen Werberahmen und Hinweissysteme Rahmen- und Gestellkonstruktionen im Maschinenbau Spielplatz- und Freizeitanlagen DIY-Möbel und individuelle Rohrkonstruktionen Durchgehende Handläufe ohne Schweißarbeiten montieren Mit Typ 34 können längere Rundrohre an mehreren Punkten entlang einer Wand befestigt werden, ohne dass das Rohr an den einzelnen Halterungen geteilt werden muss. Dadurch eignet sich die Geländerführung besonders für durchgehende Handläufe und geradlinige Rohrsysteme. Weitere passende Rohrverbinder für Rundrohre mit unterschiedlichen Befestigungs-, Winkel- und Anschlussmöglichkeiten finden Sie ebenfalls in unserem Sortiment. Einen umfassenden Überblick über Verbindungselemente für Geländer, Schutzkonstruktionen, Maschinenbau, Möbelbau und modulare Rohrsysteme finden Sie in unserer Kategorie Geländerverbinder und Rohrverbinder. Hinweis: Typ 34 ist ausschließlich als durchgehende Rohrführung vorgesehen. Zwei separate Rohrenden können innerhalb der Halterung nicht miteinander verbunden werden. Die Befestigungsmittel für die Montageplatte müssen passend zum Untergrund und zur vorgesehenen Belastung ausgewählt werden. Bei sicherheitsrelevanten Anwendungen wie Geländern, Fallschutz, Maschinenschutz oder Spielplatzkonstruktionen muss die gesamte Konstruktion entsprechend den geltenden technischen und gesetzlichen Anforderungen ausgelegt werden. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 0,4 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Universal Gelenkfußhalter für Rohrverbinder - Typ 50
Universal Gelenkfußhalter (Typ 50) – Der anpassungsfähige Standfuß für Rohrverbinder Schaffen Sie bewegliche und flexible Verbindungen mit dem Universal Gelenkfußhalter Typ 50. Dieses Bauteil dient als stabile Basis, um Rohrkonstruktionen sicher an Wänden oder Böden zu verankern, bei denen ein flexibler Winkel erforderlich ist. Modulares System für flexible Winkel Der Typ 50 ist ein Einzelelement (die Halterung/Lasche), das in der Regel mit einem passenden Gegenstück – einem Gelenkhalter – kombiniert wird. Durch diese Verbindung entsteht ein vollwertiges Gelenk, das beliebige Winkelstellungen ermöglicht. Dies ist ideal für: Geländer an Treppenaufgängen Verstrebungen in nicht-rechtwinkligen Konstruktionen Variable Zelt- oder Planenkonstruktionen Tipp für Komplettlösungen: Suchen Sie bereits das fertig montierte Set aus Gelenkfuß und Gelenkstück? Wir bieten diese Kombination auch als montagefertigen Artikel an: 👉 Hier geht es zur Rohrverbinder Gelenkfuß / Basis-Drehkombination - Typ 51 Technische Details & Abmessungen Die Befestigungsplatte sorgt für eine solide Kraftübertragung auf den Untergrund. Bitte planen Sie bei der Montage den Platzbedarf entsprechend ein: Abmessungen der Grundplatte: ca. 112 x 51 mm Montageart: Wand- oder Bodenbefestigung mittels Schrauben (Bohrungen vorhanden) Ihre Vorteile auf einen Blick Vielseitig: Als Wandlager oder Bodenanker einsetzbar. Erweiterbar: Perfekt kombinierbar für individuelle Gelenklösungen. Stabil: Robuste Bauweise für dauerhaften Halt. Technische Daten & Sicherheitshinweise Geprüfte Qualität: Das Produkt wurde auf freiwilliger Basis auf die Einhaltung der grundlegenden Anforderungen geprüft. Alle anwendbaren Anforderungen der Prüf- und Zertifizierordnung der TÜV SÜD Gruppe müssen erfüllt sein. Details siehe bitte: www.tuvsud.com/ps-zert Anzugsdrehmoment der Klemmschraube: 39 Nm max. Biegemoment: 1,25 kNm max. Zugbeanspruchung: 8,0 kNm Wichtige Hinweise zur Montage: Für die Montage der Flansche bei Geländern müssen geeignete Befestigungsmaterialien (Schrauben und Dübel) in Bezug auf den baulichen Untergrund verwendet werden. Die angegebenen Biegemomente gelten nur unter der Bedingung, dass die Rohrverbinder zur Boden- und Wandmontage auf einer ebenen Fläche montiert werden. Durch den Einfluss dynamischer Belastungen können sich Schraubverbindungen lösen. Die Schraubverbindungen müssen in regelmäßigen Abständen überprüft und gegebenenfalls nachgezogen werden. Die Intervalle sind abhängig von der jeweiligen Nutzung der Rohrverbinder und müssen von verantwortlichen Personen (zuständig ist der Betreiber) dokumentiert werden.
Rohrverbinder Zaunhalter / Gitterhalter doppelt - Typ 71
Doppelter Rohrverbinder Zaunhalter Typ 71 zur sicheren Befestigung von Gittern und Zaunelementen Verwandeln Sie einfache Rohrkonstruktionen in stabile Zäune oder Sichtschutzwände mit dem doppelten Zaun- und Gitterhalter Typ 71. Dieser Rohrverbinder ist die ideale Lösung, um Füllmaterialien beidseitig (links und rechts) an einem vertikalen Pfosten zu befestigen – perfekt für fortlaufende Zaunlinien. Maximale Flexibilität: Für Gitter, Zäune und Platten Der Typ 71 ist ein echter Allrounder im Geländer- und Zaunbau. Er bietet zwei Montage-Modi: Standard (mit Bügel): Perfekt zum Einspannen von Drahtgittern, Stabmattenzäunen oder Maschendraht. Der Bügel umschließt den Draht sicher. Plattenhalter (ohne Bügel): Entfernen Sie einfach die Metallschlaufe. Nun können Sie den Verbinder nutzen, um Plattenmaterial (z.B. Holz, Kunststoff oder Werbeschilder) bis zu einer Stärke von 10 mm direkt am Rohr zu fixieren. Lieferumfang & Montage Der doppelte Gitterhalter wird komplett montagefertig geliefert, inklusive Sechskantschraube und Mutter. Die Montage ist simpel: Der Halter wird um das Rohr gelegt und durch das Anziehen der Schraube klemmt er das Gitter oder die Platte fest ein. Verfügbare Größen Wir führen diesen Verbinder für eine breite Palette an Rohrdurchmessern. Bitte wählen Sie oben Ihre Größe: Ø 26,9 mm (¾ Zoll) Ø 33,7 mm (1 Zoll) Ø 42,4 mm (1 ¼ Zoll) Ø 48,3 mm (1 ½ Zoll) Ø 60,3 mm (2 Zoll) Sie benötigen nur einen einseitigen Anschluss? Für den Anfang oder das Ende eines Zaunes, wo nur auf einer Seite Material befestigt wird, nutzen Sie bitte unser Gegenstück: Gitterhalter einfach (Einzel-Lasche) Ihre Vorteile auf einen Blick Doppelte Aufnahme: Befestigung an zwei Seiten des Rohrs gleichzeitig. Vielseitig: Für Gittermatten UND Plattenmaterial (bis 10mm) geeignet. Stabil: Robuste Klemmverbindung inkl. Montagematerial.
