Rohrkupplungen für Metall- & Kunststoffrohre
Rohrkupplungen verbinden zwei Rohrenden mechanisch miteinander und ermöglichen je nach Ausführung eine dichte, flexible oder zugfeste Rohrverbindung. Eine passende Rohrkupplung kann für Metallrohre, Kunststoffrohre oder unterschiedliche Rohrwerkstoffe eingesetzt werden und ermöglicht die Montage ohne aufwendiges Schweißen.
Im Schellen-Shop finden Sie Rohrkupplungen für zahlreiche Anwendungen im Rohrleitungs-, Maschinen- und Anlagenbau – von zugfesten Edelstahlkupplungen über flexible Rohrkupplungen bis zu Aluminium- und Reparaturkupplungen. Weitere Verbindungslösungen finden Sie unter Rohrverbindung.
UNI-Coupling Reparatur-Rohrkupplung aus V4A-Edelstahl (nicht zugfest)
UNI-Rep Rohrkupplung aus V4A-Edelstahl - Schnelle Reparatur für beschädigte Leitungen Soforthilfe bei Rohrschäden Ein plötzlicher Rohrbruch kann erhebliche Schäden verursachen. Die UNI-Rep Rohrkupplung bietet eine sofortige Lösung, um Leckagen schnell und effizient zu beheben. Innovative Technik für einfache Montage Dank der speziellen „Cut Flanges“ lässt sich die UNI-Rep Kupplung einfach um das beschädigte Rohr legen, ohne dass eine Demontage erforderlich ist. Die Montage erfolgt schnell und sicher, selbst in beengten Räumen. Vielseitig und zuverlässig Die UNI-Rep Kupplung eignet sich für die Reparatur von Metall- und Kunststoffrohren in verschiedenen Anwendungen wie Gebäuden, Industrieanlagen und Schiffbau. Sie ist in verschiedenen Größen erhältlich und bietet eine zuverlässige Abdichtung bei Temperaturen von -30 °C bis +180 °C. Technische Daten Materialqualität: V4A- Edelstahl (W5) Dichtungsmaterialien: EPDM & NBR (Standard), VITON & SILIKON auf Anfrage Temperaturbereich: -30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Öl, Helium Kompatible Rohrmaterialien: Stahl, Gusseisen, PE, PVC-C, PVC-U, ABS, PP, PB Axialbewegungsausgleich: Bis zu 20 mm (je nach Kupplungsgröße) Druckbereich: Bis zu PN16 (abhängig von Größe und Dichtung) Besondere Merkmale: Wiederverwendbar, stoßfest, platzsparend, vibrationsbeständig
UNI-Coupling Grip Rohrkupplung aus V4A-Edelstahl (zugfest)
UNI‑Grip Rohrkupplung – Zugfeste Verbindung für Metallrohre Schluss mit Schweißen und Gewindeschneiden Erleben Sie eine innovative Alternative zur Rohrverbindung: Die UNI-Grip-Kupplung spart aufwendige Bearbeitung und ist perfekt für schnelle, saubere Verbindungen auf Baustellen, Schiffen und Industrieanlagen. Fortschrittliche Technik für sicheren Halt Dank konisch gestempelter Zähne und einem progressiv wirkenden Kugel-Mechanismus bietet die UNI‑Grip Kupplung sicheren axiale Haltekräfte bei Druck. Die Zähne greifen je nach Belastung 0,1–0,3 mm ins Rohr – auch bei dünnwandigem Edelstahl, Gusseisen oder verzinktem Stahl. Einfache und schnelle Montage: Keine Flanscharbeiten, Schweißen, Sicken oder Gewindefertigung nötig Unterstützt Schiefstellung, Vibration und Vakuum Vielseitig, sicher, langlebig Die patentierte Dichtung verzichtet auf Edelstahlverstärkungen und löst so Korrosionsprobleme. Technische Daten im Überblick: Materialqualität: W5 (1.4571) Dichtungsmaterialien: EPDM & NBR Standard; Viton & Silikon auf Anfrage Temperaturbereich: –30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Petroleum, Helium Rohrmaterialien: Stahl, Edelstahl, Gusseisen Größenbereich: Ø 21 mm bis 750 mm Jetzt online kaufen und Installation beschleunigen Vermeiden Sie zeitaufwändige Rohrbearbeitung und setzen Sie auf einfache Montage, Leckdichtheit und Sicherheit. Holen Sie sich jetzt Ihr individuelles Angebot für die UNI‑Grip Kupplung!

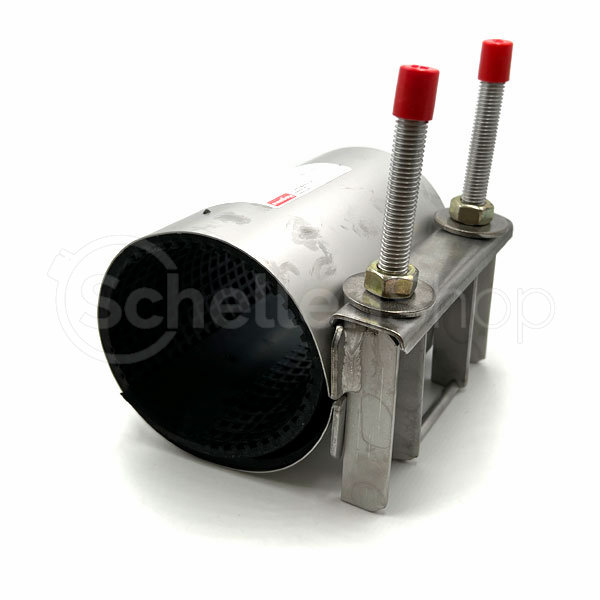

Reparaturschelle Typ HS-1, einteilig, Edelstahl V2A – Ø 60-67 mm / Baulänge 150 / EPDM
Reparaturschelle Typ HS-1 aus Edelstahl Die HS-1 Reparaturschelle aus Edelstahl ist die ideale Lösung für dauerhafte Reparaturen von beschädigten oder gebrochenen Rohrleitungen. Sie eignet sich für Wasser-, Gas- sowie petrochemische Anwendungen. Anwendungsbereiche Die Schelle ermöglicht Reparaturen bei: Längsrissen Rohrbrüchen Schadhaften Rohren nach Hot-Tap-Anwendungen Versetzten Rohrenden Lochfraß Geeignet für Rohrtypen: Duktiles Gusseisen (DI) Grauguss (CI) Stahl (St.) Asbestzement (AC) PE-beschichteter Stahl PVC GRP PE Technische Daten Nennweiten: DN 40 bis DN 350 Längen verfügbar: 150 / 200 / 250 / 300 / 400 / 500 / 600 mm Druckbereiche: DN 40–150: bis 16 bar DN 175–300: bis 10 bar Höhere Druckanforderungen auf Anfrage Temperaturbereich: EPDM: max. 60°C NBR: max. 70°C Material & Aufbau Edelstahl AISI 304 oder 316L, entgratet und passiviert Gummidichtung aus EPDM, EPDM HT, NBR oder VITON – je nach Medium und Temperaturanforderung Gummiauskleidung nahtlos und mit Waffelstruktur, vulkanisierte Brückenplatte Keine losen Teile – einfache Montage mit Standardwerkzeug Verpackung in stabilen, exportgeeigneten Kartons oder Seekisten Besonderheiten Einfache und schnelle Montage – kein Druckablass notwendig Keine Spezialwerkzeuge erforderlich Auch mit zusätzlichem Griff zur leichteren Montage erhältlich Dichtungen zertifiziert nach europäischen Normen (z. B. ACS, WRAS)

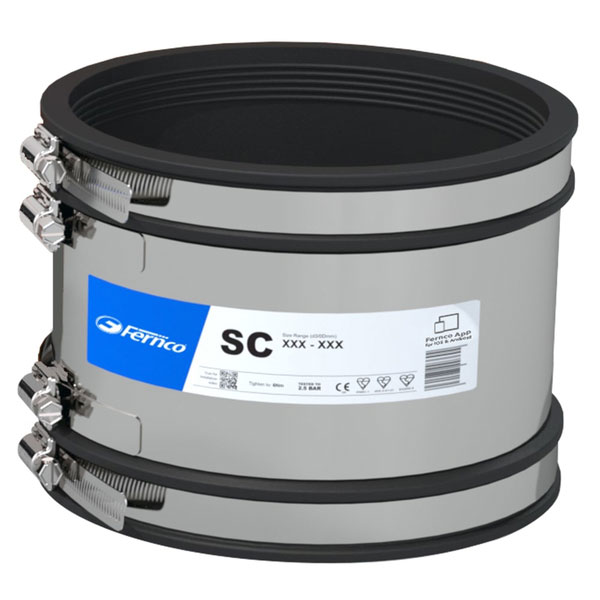

Canadamanschette SC - Übergangskupplung Typ 2B – SC 115 (100-115 mm) - Baulänge = 120 mm
Canadamanschette SC – Übergangskupplung Typ 2B | Mit Scherband Als Ihr Onlineshop-Spezialist für Befestigung und Verbindung auf www.schellen-shop.de präsentieren wir Ihnen die hochbelastbare Canadamanschette SC (Übergangskupplung Typ 2B). Diese Manschettendichtung wurde speziell für Abwasserrohre aller Art entwickelt, um zwei Rohre einfach, sicher und extrem stabil miteinander zu verbinden. Sie ist die perfekte Lösung für erdverlegte und oberirdische Entwässerungssysteme – sowohl innerhalb als auch außerhalb von Gebäuden. Maximaler Halt durch integriertes Scherband Das Besondere an der SC-Ausführung (Shear Collar) ist das vollflächige Scherband. Es umschließt die Dichtung und bietet einen massiven, zusätzlichen Schutz gegen Scherbelastungen – beispielsweise durch Erdsetzungen oder Vibrationen. Das Scherband hält die Rohre dauerhaft exakt in der Flucht und verhindert ein Absacken der Verbindungsstelle. Trotz dieser enormen Stabilität bleibt die Kupplung flexibel genug, um eine Außendurchmesserdifferenz der beiden Rohre von maximal 10 mm zuverlässig zu überbrücken. ⚠️ Wichtiger Montagehinweis: Bitte beachten Sie bei der Planung, dass diese Manschette nicht aufgeklappt werden kann! Sie ist als geschlossener Ring konstruiert und muss zwingend auf die Rohrenden aufgeschoben werden. Sie kann somit nicht nachträglich um ein fest verbautes, durchgehendes Rohr herumgelegt werden. Materialien & Druckbeständigkeit für höchste Ansprüche Qualität, auf die Sie sich im Erdreich verlassen können: Die Hochleistungsdichtung besteht aus alterungs- und witterungsbeständigem EPDM (geprüft nach DIN EN 681-1). Alle metallischen Bauteile – vom Scherband bis hin zu den Spannschlössern – sind aus rostfreiem V2A Edelstahl (1.4301) gefertigt. Diese Kombination garantiert eine absolute Dichtigkeit in einem Druckbereich von bis zu 2,5 bar (25 m/WS). Erhältliche Abmessungen (Spannbereich in mm) Wählen Sie den passenden Rohraußendurchmesser für Ihr Projekt. Wir führen die Canadamanschette in folgenden Spannbereichen: 50-65 | 70-85 | 80-95 | 100-115 | 120-137 | 125-150 | 140-165 | 150-175 | 160-185 | 175-200 | 190-215 | 200-225 | 225-250 | 250-275 | 265-290 | 285-315 | 295-320 | 305-335 | 315-345 | 340-360 | 355-385 | 385-410 | 400-425 | 410-435 | 420-445 | 435-465 | 465-490 | 480-510 | 495-525 | 510-540 | 520-550 | 530-560 | 540-570 | 590-620 Ihre Vorteile auf einen Blick Scherfest: Integriertes Scherband (V2A) gegen Erdsetzungen und Scherbelastungen. Druckdicht: Ausgelegt für einen Druckbereich bis 2,5 bar (25 m/WS). Normgerecht: EPDM-Dichtung nach DIN EN 681-1. Flexibel: Überbrückt bis zu 10 mm Differenz im Außendurchmesser. Vielseitig: Für Abwassersysteme im Freien, in Gebäuden und im Erdreich.
RAPID-Verbinder für SML-Rohrsysteme nach DIN 19522 / EN 877 (ConPower) – 58 / W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
RAPID-Verbinder ConPower für SML-Rohre | DIN 19522 / EN 877 Realisieren Sie sichere, normgerechte und zeitsparende Verbindungen in Ihren gusseisernen Abfluss- und Entwässerungssystemen. Der RAPID-Verbinder (ConPower) ist speziell für SML-Rohrsysteme nach DIN 19522 und EN 877 konzipiert und bietet eine vollwertige, passgenaue Alternative zu NORMA DCS Rapid Verbindern. Er stellt eine hochgradig zuverlässige Lösung für professionelle B2B-Projekte im Anlagen- und Hochbau sowie für dauerhafte B2C-Installationen dar. Die Schelle ist ideal geeignet für die sichere Ableitung von Brauchwasser und Abwasser sowie für die Dachentwässerung. Einschraubverbinder mit visueller Drehmomentkontrolle Das durchdachte Design als 1-Schrauben-System ermöglicht eine extrem schnelle und fehlerfreie Montage. Dank der integrierten visuellen Drehmomentkontrolle ziehen Sie die Inbusschraube exakt so weit an, bis der Kontrollschlitz geschlossen ist. Ein maximales Drehmoment von 15 Nm darf dabei nicht überschritten werden. Dieses System garantiert eine gleichmäßige Kraftübertragung, verhindert ein Überdrehen und sorgt für eine dauerhaft formschlüssige und dichte Verbindung. Hochwertige EPDM-Dichtung und Werkstoffauswahl (W2 / W5) Ausgestattet mit einer alterungsbeständigen EPDM-Dichtung, gewährleistet die Schelle eine absolute Dichtigkeit und eine Längskraftschlüssigkeit bis 0,5 bar. Um optimal auf die spezifischen Umgebungsbedingungen Ihres Projekts reagieren zu können, ist der Verbinder in zwei Materialgüten erhältlich: Werkstoff W2: Band und Gehäuse aus Edelstahl (1.4016), Verschlussteile galvanisch verzinkt. Die wirtschaftliche Standardlösung für trockene und geschützte Innenbereiche. Werkstoff W5: Komplett aus hochkorrosionsbeständigem Edelstahl (1.4571 / V4A). Die Premium-Wahl für extreme Anforderungen, den Außenbereich und aggressive Umgebungsbedingungen. Technische Daten und Abmessungen auf einen Blick Produkttyp: RAPID-Verbinder (Modell ConPower) Besonderheit: Alternative zu NORMA DCS Rapid Verbinder Norm: Zugelassen für SML-Rohre nach DIN 19522 / EN 877 Prüfnummer: P-11002174 Dichtungsmaterial: EPDM Druckbeständigkeit: Längskraftschlüssig bis 0,5 bar Schraubengröße (Inbus): DN 50 bis DN 150: M 8 | ab DN 200: M 10 Montagehinweis: Anziehen bis Kontrollschlitz geschlossen ist (max. 15 Nm) Verfügbare Nennweiten (Rohraußendurchmesser in mm): DN 50 (58 mm) DN 80 (83 mm) DN 100 (110 mm) DN 125 (135 mm) DN 150 (160 mm) DN 200 (210 mm) DN 250 (274 mm) DN 300 (326 mm)
UNI-Coupling Combigrip Rohrkupplung aus V4A-Edelstahl (zugfest)
UNI-Coupling Combigrip Rohrkupplung aus V4A-Edelstahl Die UNI-Combigrip ist eine axial zugfeste Rohrkupplung, die speziell für die Verbindung von Kunststoff- und Metallrohren entwickelt wurde. Sie eignet sich sowohl für Neubauten als auch für Nachrüstungen in Gebäuden, Schiffen oder Industrieanlagen. Besondere Merkmale Doppelte Greifring-Technologie: Ein Plastgripring greift schonend in das Kunststoffrohr, während ein gehärteter Gripring eine sichere Verbindung mit Metallrohren schafft. Innovative Dichtungslösung: Die patentierte Dichtung mit Kompensationsrillen macht zusätzliche Einlagen aus Edelstahl überflüssig und verhindert Korrosion. Flexibilität: Kompensiert Winkelabweichungen, Vibrationen und Vakuum. Größenbereich: Für Rohrdurchmesser von 39 mm bis 515 mm erhältlich. Technische Daten Materialqualität: Edelstahl W5 Dichtungsmaterialien: EPDM & NBR (Standard), VITON & SILIKON auf Anfrage Temperaturbereich: -30 °C bis +180 °C Geeignete Medien: Wasser, Gas, Öl, Helium Kompatible Rohrmaterialien: Stahl, Gusseisen, PE, PVC-C, PVC-U, ABS, PP, PB
Rohrkupplung Typ DVK 6, Aluminium – 38 / 100 / Naturgummidichtung schwarz (-20 °C bis +60 °C)
Pneumatische Rohrkupplung aus Aluminium Die pneumatische Rohrkupplung aus Aluminium vom Typ DVK-6 sind für den schnellen und sicheren Einsatz im Bereich der Saugförderung konzipiert. Dort überzeugen sie neben ihrer preisgünstigen und schnelleren Montierbarkeit insbesondere mit folgenden Eigenschaften. Der Durchmesser der pneumatische Rohrkupplung aus Aluminium kann zwischen 38 mm und 110 mm gewählt werden. für Rohraußendurchmesser von 33,7 bis 110,0 mm geeignet Baulänge von 100, 150 mm (oder länger) möglich vakuumfest (bis max. 0,8 bar) druckstoßfest (bis max. 6 bar) Metallmantel aus Aluminium (AlMgSi 0,5 F22) massive Alu-Spannbacken (doppelt arretiert) Schrauben M 8 mit massiver Gewindeschiene durch kreisrunde Ausführung überaus montagefreundlich schwarze Naturgummidichtung (temperaturbeständig von – 20°C bis + 60°C) weiße lebensmittelunbedenkliche und temperaturbeständige EPDM-Dichtung (von – 30°C bis + 120°C) optional auch mit Silikondichtung erhältlich (- 60°C bis + 200°C)
GEBO Dichtschelle für Reparatur von Rohrleitungen bis 16 bar, Temperguss verzinkt – 21,3 (1/2")
GEBO Dichtschelle DS | Reparaturschelle Stahlrohr | Temperguss verzinkt PN16 Reagieren Sie schnell und dauerhaft auf Leckagen an Ihren wasserführenden Leitungen. Die originale GEBO Dichtschelle vom Typ DS ist die bewährte Lösung für die professionelle Reparatur von Rissen, Löchern und porösen Stellen in Stahlrohren. Dieses unverzichtbare Bauteil überzeugt sowohl Installateure und Anlagenbauer im B2B-Bereich als auch ambitionierte Heimwerker im B2C-Sektor durch seine einfache Montage und absolute Zuverlässigkeit. Rohrreparatur ohne Schweißen oder Gewindeschneiden Ein Rohrbruch oder ein Riss erfordert schnelles Handeln. Mit der GEBO Dichtschelle sparen Sie wertvolle Zeit und Kosten: Das defekte Rohr muss weder aufwendig durchtrennt noch neu verschweißt werden. Die aus zwei Halbschalen bestehende Schelle wird einfach um die beschädigte Stelle des Stahlrohres gelegt und fest verschraubt. Die passgenaue Innenmanschette dichtet die Leckage sofort formschlüssig ab und stellt die uneingeschränkte Betriebsbereitschaft des Systems wieder her. Massiver Temperguss und hohe Druckbeständigkeit (PN16) Gefertigt aus hochfestem Temperguss (Gusseisen) und vollflächig verzinkt, bietet die Schelle einen hervorragenden Korrosionsschutz und eine extreme mechanische Stabilität für den dauerhaften Einsatz. Sie ist speziell für Stahlrohre nach DIN EN 10255 konzipiert und hält problemlos einem Nenndruck von bis zu 16 bar (PN16) stand. Damit eignet sie sich hervorragend für anspruchsvolle Trinkwasser-, Heizungs- und Brauchwassersysteme. Technische Daten und verfügbare Abmessungen Hersteller / Modell: GEBO / Dichtschelle Typ DS Geeignet für: Stahlrohre Bezugsnorm: Stahlrohr nach DIN EN 10255 Nenndruck: PN16 (Druckbeständig bis 16 bar) Werkstoff: Gusseisen (Temperguss), galvanisch verzinkt Verfügbare Rohrdurchmesser (mm / Zoll): 21,3 mm (1/2") 26,9 mm (3/4") 33,7 mm (1") 42,4 mm (1 1/4") 48,3 mm (1 1/2") 60,3 mm (2") 76,1 mm (2 1/2") 88,9 mm (3") 114,3 mm (4")

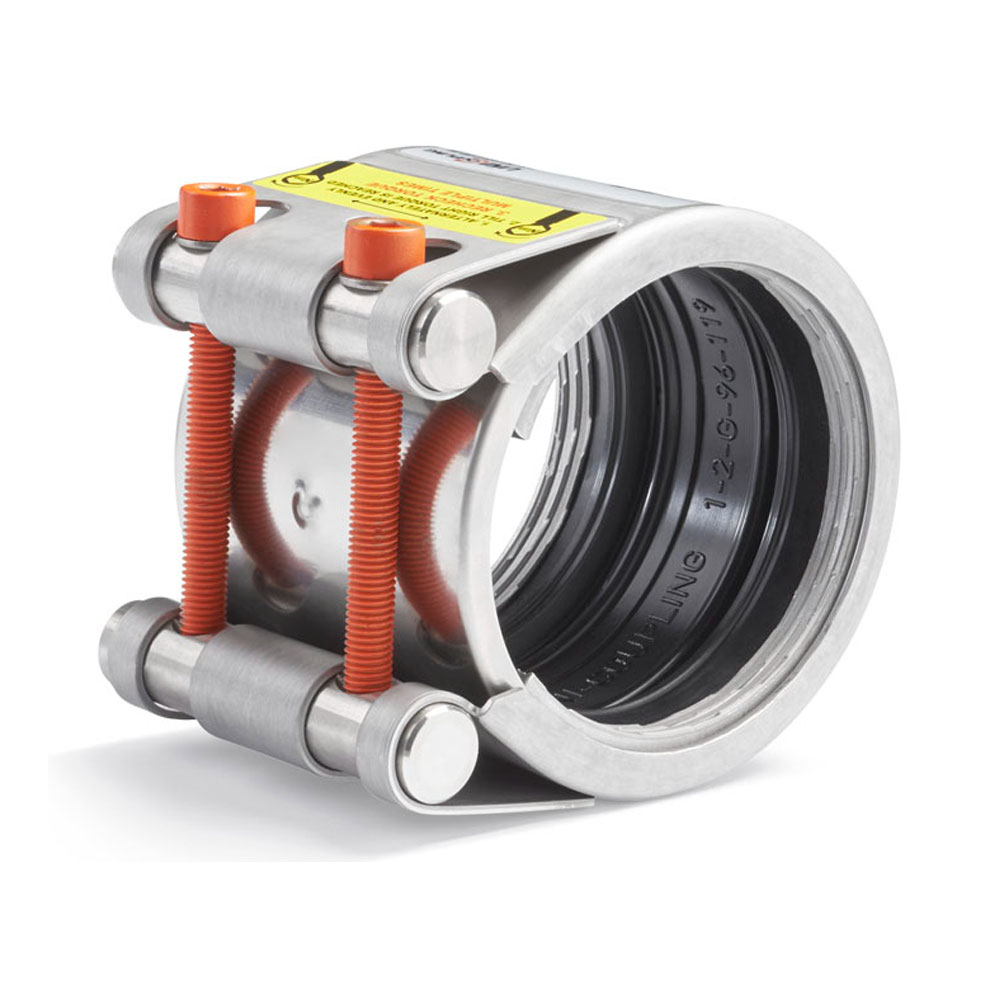

UNI-Coupling Plastgrip Rohrkupplung aus V4A-Edelstahl (zugfest)
UNI-Plastgrip Rohrkupplung aus V4A-Edelstahl – Die sichere Verbindung für Kunststoffrohre Kunststoffrohre sicher verbinden – ohne Schäden, ohne Kompromisse Verabschieden Sie sich von beschädigten Kunststoffrohren durch unsachgemäße Verbindungen! Die UNI-Plastgrip Rohrkupplung bietet eine zuverlässige Lösung für die Verbindung von Kunststoffrohren ohne deren Oberfläche zu beschädigen. Durchdachte Technik: Starke Verbindung mit Schonung und Schut Die speziell entwickelte Plastgripring-Technologie greift sicher in das Rohrmaterial ein, ohne die Oberfläche zu beschädigen. Die patentierte Dichtungslösung mit Kompensationsrillen eliminiert die Notwendigkeit von Edelstahl-Einlagen, wodurch Korrosionsprobleme vermieden werden. Die Kupplung kompensiert zudem Winkelabweichungen, Vibrationen und Vakuum. Technische Vorteile im Überblick: Schonende Verbindung dank Plastgripring Korrosionsfreie Abdichtung ohne Edelstahl-Einlagen Kompensation von Winkel, Vibration und Vakuum Vielseitig, zuverlässig, langlebig – die Kupplung für alle Fälle Mit einem Größenbereich von 39 mm bis 640 mm ist die UNI-Plastgrip Kupplung vielseitig einsetzbar. Sie ist für verschiedene Kunststoffrohrmaterialien wie PE, PVC-C, PVC-U, ABS, PP und PB geeignet. Die Kupplung ist für Temperaturen von -30 °C bis +180 °C und Medien wie Wasser, Gas, Öl und Helium ausgelegt. Einsatzbereiche: Versorgungssysteme in Gebäuden Industrielle Rohrleitungssysteme Sanierung und Nachrüstung Jetzt informieren und die perfekte Rohrverbindung finden!
NORMACONNECT® FLEX E Rohrkupplung mit EPDM-Dichtung – 26,9 (3/4") / W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
NORMACONNECT® FLEX E Rohrkupplung NORMACONNECT® FLEX E Rohrkupplung werden zur axial nicht-zugfesten Verbindung von Metall-, Beton- und Kunststoffrohren verwendet. Mit der NORMACONNECT® FLEX E Rohrkupplung, wird die Dichtverlässlichkeit auch garantiert, wenn sich ein Spalt zwischen den Rohrenden befindet, welcher ausgeglichen wird. Bei Rohraußendurchmessern von > 180 mm eignet sich Typ FLEX E für Niederdruckanwendungen.
Fernco Adapterkupplung AC
Fernco Adapterkupplung AC als Übergang zwischen unterschiedlichen Rohren Die Fernco Adapterkupplungen nach DIN EN 295-4 sind die ideale Lösung, um Rohre aus verschiedenen Materialien und mit unterschiedlichen Nennweiten sicher und effizient zu verbinden. Sie eignen sich sowohl für erdverlegte als auch für oberirdische Entwässerungssysteme, sowohl im Innen- als auch im Außenbereich, ohne Scherlastanforderungen.Produktvorteile: Vielseitige Rohrverbindungen: Einfache und schnelle Verbindung von Rohren unterschiedlicher Materialien und Außendurchmesser. Hohe Dichtheit: Beständig gegen Innendrücke bis zu 0,6 bar. Breite Größenauswahl: Passend für zahlreiche Rohrkonfigurationen und Anwendungen. Die Fernco Adapterkupplung AC ermöglicht eine unkomplizierte Verbindung von Rohren mit verschiedenen Materialien und Durchmessern. Die Adapterkupplungen bestehen aus einem abgestuften Elastomerelement mit zwei unterschiedlichen Durchmessern auf jeder Seite, sowie zwei hochwertigen Edelstahl-Spannbändern. Das Elastomerelement besteht aus EPDM nach DIN EN 681-1 Norm, während die Spannbänder aus Edelstahl der Güte 1.4301 (V2A) gefertigt sind. Diese Kombination gewährleistet eine sichere und langlebige Verbindung, die einem Innendruck von bis zu 0,6 bar standhält. Hinweis: Bei der Verbindung von Rohren mit unterschiedlichen Innendurchmessern (DN) sollte die Fließrichtung berücksichtigt werden. Mit den Fernco Adapterkupplungen gelingt Ihnen die sichere und flexible Verbindung von Rohren in jedem Entwässerungssystem!
Fernco Drainagekupplung DC/PC Typ 1 – 30-35
Fernco Drainagekupplung DC/PC Typ 1 | EPDM & Edelstahl V2A Ihre zuverlässige Lösung für drucklose Rohrleitungssysteme: Die Fernco Drainagekupplung DC/PC Typ 1 ist speziell für den Einsatz in Drainagesystemen konzipiert, bei denen keine Scherlasten abgefangen werden müssen. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dieser Manschette das perfekte Bauteil für Neubau, Reparatur und Instandhaltung im Bauwesen. Vielseitige Einsatzmöglichkeiten Egal, ob Sie im Gartenbau tätig sind oder industrielle Entwässerungssysteme warten – diese Kupplung ist zur Verbindung von Drainagerohren aus den verschiedensten Werkstoffen (bis 275 mm Außendurchmesser) geeignet. Typische Anwendungsgebiete sind: Effiziente Reparaturen: Schnelles Auswechseln kurzer, defekter Rohrabschnitte in bestehenden Leitungen. Sichere Adapterfunktion: Problemloser Übergang zwischen Rohren aus unterschiedlichen Materialien, aber mit ähnlichen Außendurchmessern. Einfache Rohrverbindung: Dauerhaftes Verbinden von muffenlosen Rohren. ⚠️ Wichtiger Montagehinweis: Bitte beachten Sie, dass diese Manschette nicht aufgeklappt werden kann! Sie ist als geschlossener Ring konstruiert und muss zwingend auf die Rohrenden aufgeschoben werden. Ein nachträgliches Darumlegen um ein bereits fest verbautes, durchgehendes Rohr ist nicht möglich. Material & Technische Leistungsdaten Die Dichtung besteht aus hochwertigem, witterungsbeständigem EPDM, während alle metallischen Spannelemente aus rostfreiem V2A Edelstahl (1.4301) gefertigt sind. Diese Materialkombination sichert eine lange Lebensdauer auch im Erdreich. Bei der Verwendung in Verbindung mit einem Steinzeugrohr erfüllt die Dichtung zudem die hohen Anforderungen der DIN EN 295-4. Die Kupplung ist für einen Druckbereich von bis zu 0,6 bar ausgelegt und überbrückt mühelos eine Außendurchmesserdifferenz der beiden Rohre von maximal 10 mm. Erhältliche Abmessungen und Technische Daten Wählen Sie das exakt passende Modell für Ihren Rohraußendurchmesser aus unserer Übersicht: Modell / Typ Spannbereich (mm) Breite (mm) Anzugsdrehmoment (Nm) Max. Druck (bar) PC 3530 - 358060,6 PC 4338 - 438060,6 DC 5040 - 508060,6 PC 5648 - 568060,6 DC 6550 - 659060,6 PC 6860 - 688060,6 PC 7668 - 768060,6 PC 8576 - 858060,6 DC 9580 - 9510060,6 PC 10092 - 1008060,6 DC 115100 - 11510060,6 DC 125110 - 12510060,6 DC 135120 - 13512060,6 DC 150135 - 15012060,6 DC 165150 - 16512060,6 DC 175160 - 17512060,6 DC 185170 - 18512060,6 DC 195180 - 19512060,6 DC 215200 - 21515060,6 DC 225210 - 22515060,6 DC 250235 - 25015060,6 DC 265250 - 265150130,6 DC 275260 - 275150130,6 Ihre Vorteile auf einen Blick Flexibel: Überbrückt bis zu 10 mm Differenz im Außendurchmesser. Robust: Langlebige Konstruktion aus EPDM und V2A-Edelstahl. Dicht: Sicherer Einsatz für Drücke bis 0,6 bar. Normgerecht: Erfüllt DIN EN 295-4 (bei Steinzeugrohren).
NORMACONNECT® GRIP E Rohrkupplung mit NBR-Dichtung – 26,9 (3/4") / W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
NORMACONNECT® GRIP Rohrkupplung NORMACONNECT® GRIP E mit Hohlbolzen sind axial zugfeste Rohrkupplungen zum Verbinden von Metallrohren. Der Verankerungsring greift mit seinen konisch gestanzten Zähnen in jede Rohroberfläche (Stahl, Edelstahl oder Gusseisen) und sorgt für sichere und starke axiale Zugfestigkeit. Aufgrund der besonderen Konstruktion kann die NORMACONNECT® GRIP E Rohrkupplung auch starken Vibrationen standhalten.
NORMACONNECT® GRIP E Rohrkupplung mit EPDM-Dichtung – 26,9 (3/4") / W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
NORMACONNECT® GRIP Rohrkupplung NORMACONNECT® GRIP E mit Hohlbolzen ist eine axial zugfeste Rohrkupplung zum Verbinden von Metallrohren. Der Verankerungsring greift mit seinen konisch gestanzten Zähnen in jede Rohroberfläche (Stahl, Edelstahl oder Gusseisen) und sorgt für sichere und starke axiale Zugfestigkeit. Aufgrund der besonderen Konstruktion kann die Rohrkupplung NORMACONNECT® GRIP auch starken Vibrationen standhalten. Temperaturbeständigkeit der NORMACONNECT® GRIP Rohrkupplung:26,9 mm bis 168,3 mm: -30°C bis +125°Cgrößer als 168,3 mm: -20°C bis +80°C
NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung – 26,9 (3/4") / W2 (Band + Gehaeuse 1.4016, Verschlussteile verzinkt)
NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung NORMACONNECT® FLEX E Rohrkupplung mit NBR-Dichtung werden zur axial nicht-zugfesten Verbindung von Metall-, Beton- und Kunststoffrohren verwendet. Mit dieser Rohrkupplung mit Dichtung, wird die Dichtverlässlichkeit auch garantiert, wenn sich ein Spalt zwischen den Rohrenden befindet, welcher ausgeglichen wird. Bei Rohraußendurchmessern von > 180 mm eignet sich Typ FLEX E für Niederdruckanwendungen.
Rohrkupplungen für unterschiedliche Rohrsysteme
Rohrleitungen unterscheiden sich hinsichtlich Werkstoff, Außendurchmesser, Druckbelastung und Einsatzbereich. Entsprechend stehen verschiedene Rohrkupplungen zur Verfügung.
Zu den wichtigsten Bauarten gehören:
- zugfeste Rohrkupplungen
- flexible und nicht-zugfeste Rohrkupplungen
- Rohrkupplungen für Metallrohre
- Rohrkupplungen für Kunststoffrohre
- Übergangskupplungen zwischen unterschiedlichen Rohrwerkstoffen
- Aluminium-Rohrkupplungen für Saug- und Förderanlagen
- Reparaturkupplungen für beschädigte Rohrleitungen
Was ist eine Rohrkupplung?
Eine Rohrkupplung ist ein mechanisches Verbindungselement, das zwei Rohrenden miteinander verbindet. Je nach Konstruktion übernimmt die Kupplung die Abdichtung, gleicht bestimmte Toleranzen aus und kann bei zugfesten Ausführungen zusätzlich axiale Kräfte aufnehmen.
Aufbau, Dichtung, Spannbereich und Zugfestigkeit unterscheiden sich je nach Kupplungsart. Deshalb muss die Rohrkupplung immer passend zu Rohrwerkstoff, Außendurchmesser und Betriebsbedingungen ausgewählt werden.
Welche Rohrkupplung brauche ich?
| Anforderung | Geeignete Rohrkupplung |
|---|---|
| Metallrohr zugfest verbinden | GRIP Rohrkupplung |
| Kunststoffrohr zugfest verbinden | PLAST GRIP Rohrkupplung |
| Metallrohr mit Kunststoffrohr verbinden | COMBI GRIP Rohrkupplung |
| Flexible, nicht-zugfeste Verbindung | FLEX beziehungsweise nicht-zugfeste Rohrkupplung |
| Beschädigte Rohrleitung reparieren | Reparaturkupplung |
| Saug- und Förderleitung verbinden | Aluminium- beziehungsweise DVK-Rohrkupplung |
Zugfeste Rohrkupplungen
Zugfeste Rohrkupplungen verbinden Rohrenden und können entsprechend ihrer technischen Auslegung zusätzlich axiale Kräfte aufnehmen. Dadurch können sie für Rohrleitungen eingesetzt werden, bei denen neben der Abdichtung auch eine axiale Sicherung erforderlich ist.
Je nach Rohrwerkstoff stehen unterschiedliche Systeme zur Verfügung. Passende Lösungen finden Sie unter zugfeste Rohrkupplungen.
Flexible & nicht-zugfeste Rohrkupplungen
Nicht-zugfeste Rohrkupplungen dienen zur Verbindung und Abdichtung von Rohrenden, übernehmen jedoch nicht grundsätzlich die axiale Sicherung der Rohrleitung. Sie können je nach Bauform Bewegungen, Toleranzen oder geringe Versätze innerhalb des zulässigen Produktbereichs aufnehmen.
Passende Systeme finden Sie unter flexible und nicht-zugfeste Rohrkupplungen.
Rohrkupplungen für Metallrohre
Für Stahl-, Edelstahl- und andere geeignete Metallrohre stehen Rohrkupplungen in verschiedenen Bauformen zur Verfügung. Je nach Anwendung kommen beispielsweise zugfeste GRIP-Systeme oder flexible Kupplungen zum Einsatz.
Entscheidend sind insbesondere:
- Außendurchmesser des Rohres
- Rohrwerkstoff
- zulässiger Druck
- Temperaturbereich
- Dichtungswerkstoff
- erforderliche Zugfestigkeit
Rohrkupplungen für Kunststoffrohre
Kunststoffrohre stellen aufgrund ihrer Materialeigenschaften andere Anforderungen an die Verbindungstechnik als Metallrohre. Für zugfeste Verbindungen können speziell dafür ausgelegte Rohrkupplungen wie PLAST GRIP eingesetzt werden.
Die konkrete Eignung hängt vom Kunststoffwerkstoff, Außendurchmesser und den technischen Betriebsbedingungen ab.
Metall- und Kunststoffrohre miteinander verbinden
Müssen zwei unterschiedliche Rohrwerkstoffe miteinander verbunden werden, kommen spezielle Übergangskupplungen infrage. COMBI-GRIP-Systeme sind beispielsweise dafür ausgelegt, geeignete Metall- und Kunststoffrohre miteinander zu verbinden.
Dabei müssen die unterschiedlichen Eigenschaften der Rohrwerkstoffe sowie die konkreten Außendurchmesser berücksichtigt werden.
Rohrkupplungen aus Edelstahl
Rohrkupplungen aus Edelstahl werden in vielen industriellen Anwendungen eingesetzt und stehen je nach Ausführung für unterschiedliche Rohrwerkstoffe und Belastungen zur Verfügung.
Die konkrete Edelstahlqualität, Dichtung und technische Eignung sollte immer anhand der Produktdaten und der vorgesehenen Anwendung geprüft werden.
Aluminium-Rohrkupplungen für Saug- & Förderleitungen
Für Saug-, Förder- und pneumatische Rohrsysteme stehen spezielle Aluminium-Rohrkupplungen zur Verfügung. Dazu zählen beispielsweise DVK-, DVK-6- und DVK-HD-Ausführungen.
Diese Kupplungen bilden einen eigenen Anwendungsbereich und unterscheiden sich hinsichtlich Aufbau und Funktion von klassischen Edelstahl-Rohrkupplungen.
Passende Produkte finden Sie unter ALU-Rohrkupplungen.
Reparaturkupplungen für beschädigte Rohrleitungen
Bei beschädigten oder undichten Rohrleitungen kann statt einer normalen Verbindungskupplung eine spezielle Reparaturkupplung erforderlich sein.
Reparaturkupplungen dienen je nach Ausführung dazu, beschädigte Rohrbereiche zu überbrücken oder abzudichten. Passende Systeme finden Sie unter Reparaturkupplungen.
Rohrkupplung DN 80 und weitere Größen
Rohrkupplungen sind für zahlreiche Rohrdimensionen erhältlich. Besonders häufig gesucht werden beispielsweise Rohrkupplungen DN 80, aber auch kleinere und größere Nennweiten stehen je nach Kupplungsserie zur Verfügung.
Für die Auswahl sollte jedoch nicht ausschließlich die Nennweite DN verwendet werden. Entscheidend ist in vielen Fällen der tatsächliche Außendurchmesser des Rohres und der zulässige Spannbereich der Kupplung.
Außendurchmesser statt nur DN beachten
Die Angabe DN bezeichnet eine Nennweite und entspricht nicht bei jedem Rohrwerkstoff automatisch dem gleichen Außendurchmesser. Deshalb sollte vor der Bestellung der tatsächliche Rohr-Außendurchmesser geprüft werden.
Für die Auswahl einer Rohrkupplung sind insbesondere folgende Angaben relevant:
- Rohr-Außendurchmesser
- Rohrwerkstoff
- Nennweite DN
- Spannbereich der Kupplung
- Betriebsdruck
- Temperatur
- Medium
EPDM oder NBR – die passende Dichtung
Je nach Rohrkupplung stehen unterschiedliche Dichtungswerkstoffe zur Verfügung. Häufig eingesetzt werden beispielsweise EPDM oder NBR.
- EPDM: je nach Ausführung für Wasser und zahlreiche technische Medien geeignet.
- NBR: je nach Anwendung beispielsweise für ölhaltige Medien geeignet.
Die konkrete Medien- und Temperaturbeständigkeit muss anhand der jeweiligen Produktdaten geprüft werden.
Rohrkupplungen ohne Schweißen montieren
Ein wesentlicher Vorteil vieler Rohrkupplungen ist die mechanische Montage. Rohrenden können verbunden werden, ohne eine geschweißte Verbindung herzustellen.
Dadurch eignen sich Rohrkupplungen besonders für:
- Neumontagen
- Umbauten und Erweiterungen
- Wartung und Instandhaltung
- Rohrreparaturen
- Übergänge zwischen unterschiedlichen Rohrsystemen
Rohrkupplungen für Industrie, Anlagenbau & Rohrleitungsbau
Rohrkupplungen kommen in zahlreichen technischen Bereichen zum Einsatz, beispielsweise im:
- Rohrleitungsbau
- Maschinen- und Anlagenbau
- Wasser- und Abwassertechnik
- Pumpen- und Versorgungstechnik
- Schiffbau
- Prozessindustrie
- Saug- und Fördertechnik
- Wartungs- und Instandhaltungsbereich
Rohrkupplungen kaufen im Schellen-Shop
Im Schellen-Shop finden Sie Rohrkupplungen für Metall- und Kunststoffrohre in unterschiedlichen Bauformen, Materialien und Größen. Das Sortiment umfasst zugfeste und nicht-zugfeste Kupplungen, Edelstahl- und Aluminium-Rohrkupplungen sowie spezielle Lösungen für Reparatur- und Übergangsanwendungen.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu Rohrdurchmesser, Werkstoff, Dichtung oder Kupplungsart unterstützen wir Sie gerne bei der Auswahl der passenden Rohrkupplung.
FAQ zu Rohrkupplungen
Was ist eine Rohrkupplung?
Eine Rohrkupplung ist ein mechanisches Verbindungselement, das zwei Rohrenden miteinander verbindet. Je nach Ausführung kann die Kupplung zusätzlich abdichten, Bewegungen ausgleichen oder axiale Kräfte aufnehmen.
Welche Rohrkupplung brauche ich?
Die passende Rohrkupplung hängt von Rohrwerkstoff, Außendurchmesser, Betriebsdruck, Medium und der erforderlichen Zugfestigkeit ab. Zusätzlich muss entschieden werden, ob eine normale Verbindung, eine Übergangs- oder eine Reparaturkupplung benötigt wird.
Was ist der Unterschied zwischen zugfester und nicht-zugfester Rohrkupplung?
Eine zugfeste Rohrkupplung kann entsprechend ihrer technischen Auslegung zusätzlich axiale Kräfte aufnehmen. Eine nicht-zugfeste Rohrkupplung verbindet und dichtet die Rohrenden, übernimmt aber nicht grundsätzlich die axiale Sicherung.
Kann man Metallrohre mit Kunststoffrohren verbinden?
Ja. Für geeignete Rohrsysteme stehen spezielle Übergangskupplungen wie COMBI GRIP zur Verfügung, mit denen Metall- und Kunststoffrohre miteinander verbunden werden können.
Welche Größe muss eine Rohrkupplung haben?
Entscheidend ist insbesondere der tatsächliche Außendurchmesser des Rohres. Die Nennweite DN allein reicht nicht immer aus, da sich Außendurchmesser je nach Rohrsystem und Werkstoff unterscheiden können.
Was bedeutet Rohrkupplung DN 80?
DN 80 bezeichnet die Nennweite des Rohrsystems. Für die Auswahl einer passenden Rohrkupplung muss zusätzlich der tatsächliche Rohr-Außendurchmesser mit dem Spannbereich der Kupplung verglichen werden.
Kann eine Rohrkupplung ohne Schweißen montiert werden?
Ja. Viele Rohrkupplungen werden mechanisch montiert und ermöglichen dadurch eine Rohrverbindung ohne Schweißen.
Welche Dichtung ist besser: EPDM oder NBR?
Das hängt vom eingesetzten Medium und den Betriebsbedingungen ab. EPDM und NBR besitzen unterschiedliche Medien- und Temperaturbeständigkeiten. Maßgeblich sind die technischen Angaben der jeweiligen Kupplung.
