Tri-Clamp Verbindungen nach DIN 32676
Tri-Clamp Verbindungen sind schnell lösbare Rohrverbindungen für hygienische und prozesstechnische Anwendungen. Das System besteht in der Regel aus zwei passenden Clampstutzen, einer Dichtung und einer Verschlussklammer. Dadurch können Rohrleitungen und Anlagenkomponenten ohne aufwendige Verschraubungen verbunden und für Wartungs- oder Reinigungsarbeiten wieder getrennt werden.
Im Schellen-Shop finden Sie Tri Clamp Komponenten nach DIN 32676 sowie passende Ausführungen nach ISO 2852 und weiteren kompatiblen Rohrnormen. Zum Sortiment gehören Flanschstutzen, Clamp-Dichtungen, Verschlussklammern und Blinddeckel für Anwendungen in Lebensmitteltechnik, Pharma, Chemie, Anlagenbau und Prozessindustrie.

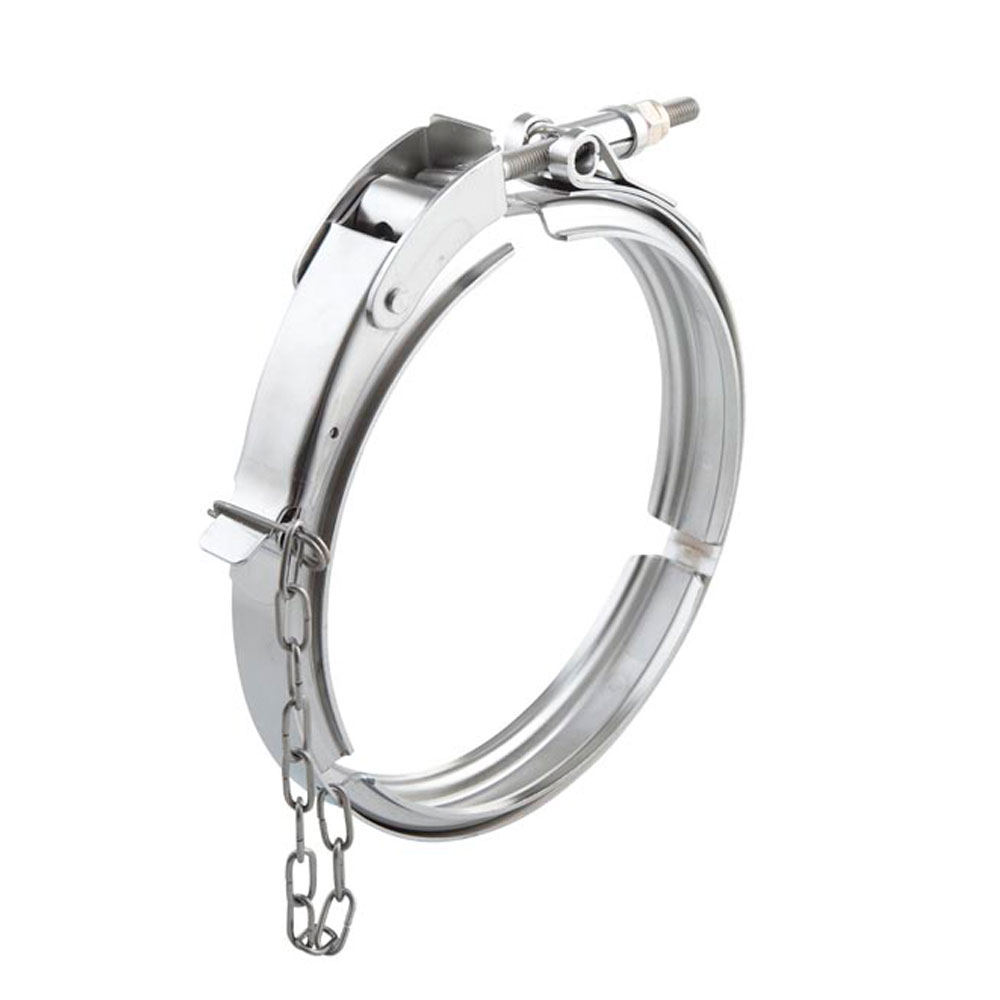

TEC-Klammer Typ L13 mit Bügelschnellverschluss und Sicherungssplint
TEC-Klammer Typ L13 mit Bügelschnellverschluss | V-Profilschelle Edelstahl Optimieren Sie Ihre Prozessabläufe mit der TEC-Klammer Typ L13. Diese leichte V-Profilschelle wurde speziell für Anwendungen entwickelt, die regelmäßige Wartungen, Reinigungen oder Inspektionen erfordern. Dank des intuitiven Bügelschnellverschlusses lässt sich die Verbindung werkzeuglos und in Sekundenschnelle öffnen und schließen. Ideal für häufige Demontage In Produktionsumgebungen, in denen Rohrverbindungen oft gelöst werden müssen (z.B. in der Lebensmittel-, Chemie- oder Pharmaindustrie), spart der Typ L13 wertvolle Zeit. Trotz der leichten Bauweise gewährleistet das Spannband durch das bewährte V-Profil einen sicheren und gleichmäßigen Anpressdruck der Flansche. Material & Sicherheit Qualität steht an erster Stelle: Die Klammer ist aus hochwertigem Edelstahl AISI 304 (Werkstoff 1.4301) gefertigt und somit korrosionsbeständig und langlebig. Für maximale Arbeitssicherheit ist der Verschlusshebel mit einem Sicherungssplint ausgestattet, der ein versehentliches Öffnen unter Betriebsbedingungen zuverlässig verhindert. Normen & Kompatibilität Die TEC-Klammer ist kompatibel mit den gängigen Hygienestandards und Profilen nach: DIN 32676 ISO 2852 ISO 1127 Sowie diverse Sondergrößen Verfügbare Größen (Flansch-Außendurchmesser) Bitte prüfen Sie vor der Bestellung den Flanschdurchmesser Ihres Klemmstutzens. Diese Schelle ist passend für folgende Flansch-Ø (in mm): 106 mm | 119 mm | 130 mm | 155 mm | 167 mm | 183 mm | 217,4 mm | 233,5 mm | 268 mm | 286,1 mm | 319 mm | 338 mm Ihre Vorteile auf einen Blick Effizient: Schnelles Öffnen/Schließen ohne Werkzeug dank Schnellverschluss. Sicher: Inklusive Sicherungssplint gegen unbeabsichtigtes Lösen. Hochwertig: Robuster Edelstahl 1.4301 (AISI 304). Vielseitig: Deckt große Flanschdurchmesser bis 338 mm ab.

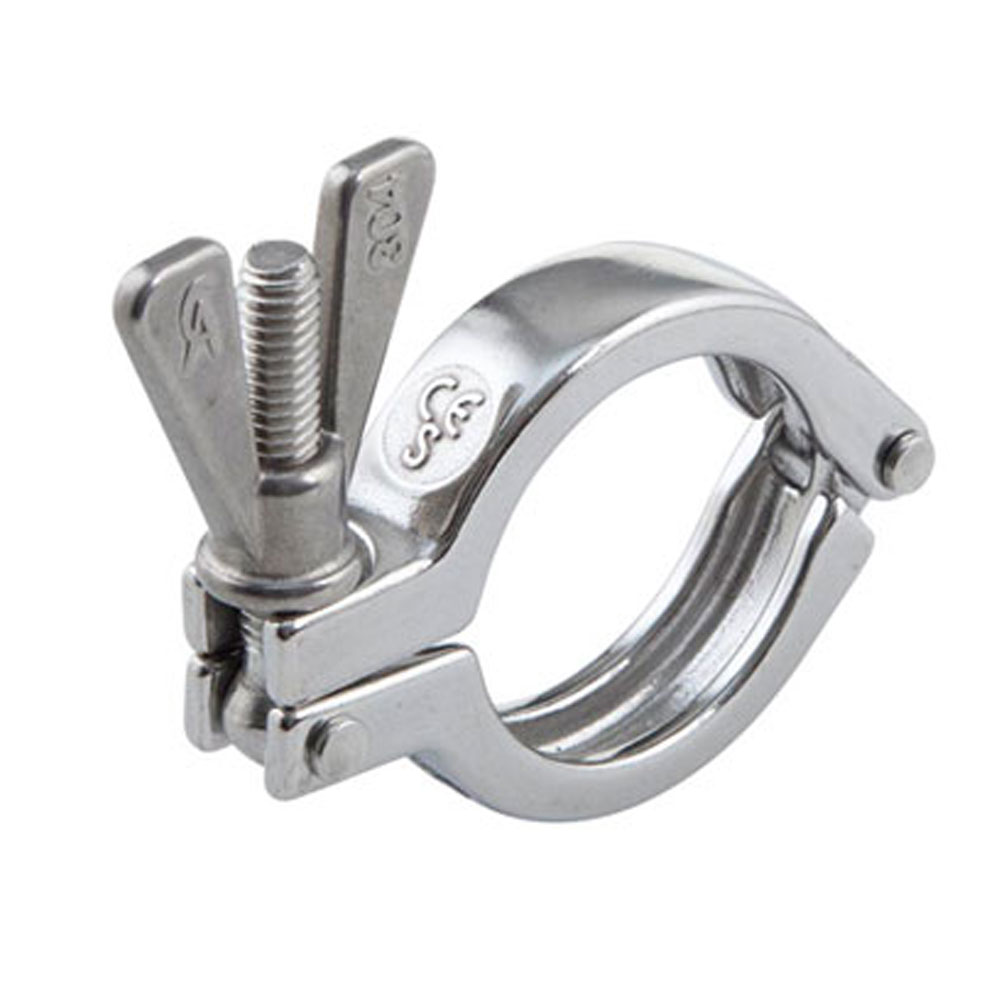

AC-Klammer Typ S mit Flügelmutter, gegossen
AC-Klammer Typ S gegossen (Singlebolt) | V-Profilschelle mit Flügelmutter Setzen Sie auf maximale Stabilität und Langlebigkeit mit der **gegossenen AC-Klammer Typ S**. Im Gegensatz zu herkömmlichen Profilschellen mit flexiblem Spannband besteht dieser Verbinder aus massiven Edelstahl-Gusssegmenten (Heavy Duty Clamp). Diese Bauweise garantiert eine besonders robuste und formstabile Verbindung für Ihre Prozessleitungen, ohne Kompromisse bei der Handhabung einzugehen. Material & Konstruktion Die Klammer ist im Feinguss-Verfahren aus hochwertigem **Edelstahl AISI 304 (Werkstoff 1.4308)** gefertigt. Die Konstruktion als **Singlebolt-Klammer** (1-Bolzen-System mit einem Gelenk) ermöglicht ein einfaches Aufklappen und Umschließen der Flansche. Dank der integrierten **Flügelmutter** lässt sich die Verbindung jederzeit werkzeuglos anziehen oder lösen, was Wartungsintervalle deutlich beschleunigt. Normen & Kompatibilität Die V-Profilgeometrie ist präzise abgestimmt auf gängige Hygiene-Flanschverbindungen (Clamp-Stutzen). Sie ist universell einsetzbar für Profile und Abmessungen nach: DIN 32676 ISO 2852 ISO EN 1127 Verfügbare Größen Bitte wählen Sie die Klammer passend zum Außendurchmesser Ihres Flansches (Tellermaß). Erhältlich für folgende Flansch-Ø: 25 mm | 34 mm | 50,5 mm | 64 mm | 77,5 mm | 91 mm | 106 mm | 119 mm | 130 mm | 167 mm Ihre Vorteile auf einen Blick Massive Qualität: Gegossener Edelstahl (1.4308) statt Blechband. Einfache Bedienung: Werkzeuglose Montage mittels Flügelmutter. Singlebolt-Design: Ein Gelenk für komfortables Handling. Vielseitig: Deckt alle gängigen ISO/DIN Flanschmaße ab.

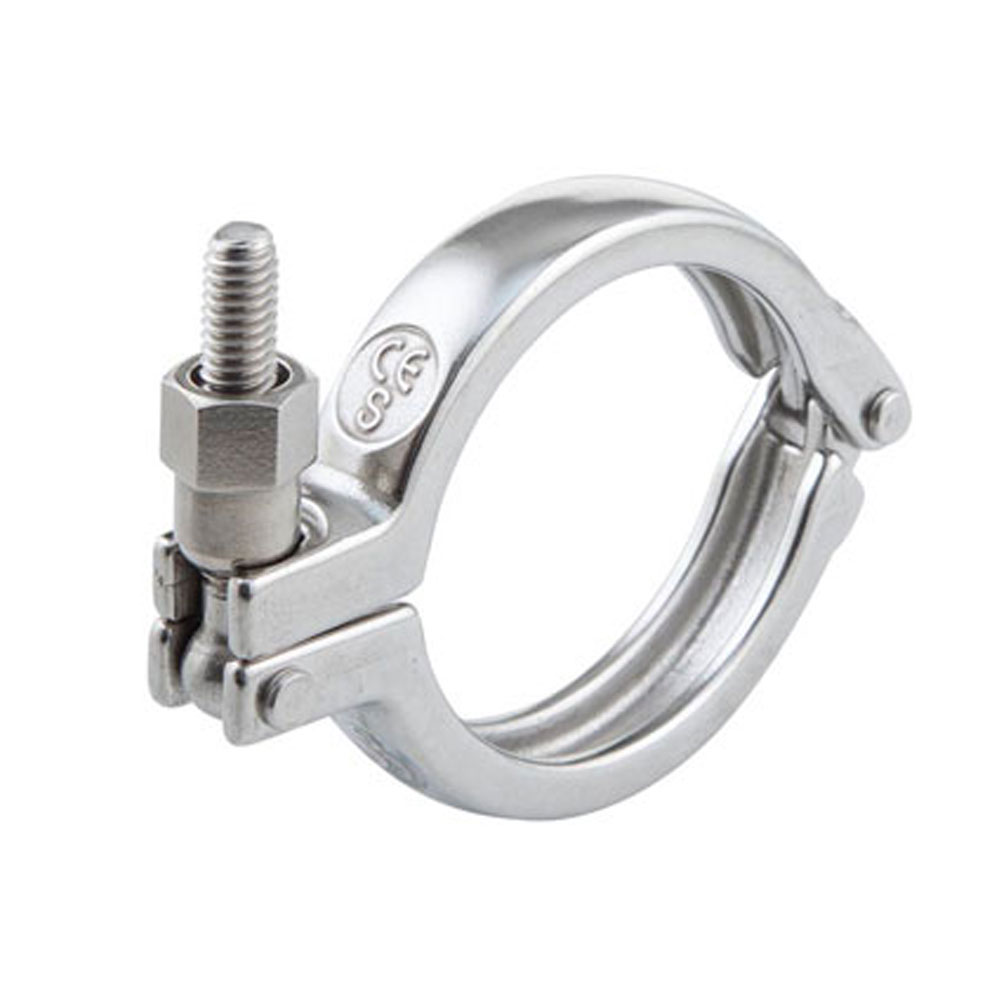

AC-Klammer Typ S mit Sechskantmutter, gegossen
AC-Klammer Typ S gegossen (Singlebolt) | V-Profilschelle mit Sechskantschraube Sichern Sie Ihre Prozessanlagen mit der gegossenen AC-Klammer Typ S (Sechskant-Variante). Diese massive V-Profilschelle verzichtet auf ein flexibles Spannband und setzt stattdessen auf robuste Edelstahl-Gusssegmente (Heavy Duty Clamp) für höchste Stabilität. Vorteil: Verschluss mit Sechskantschraube Im Gegensatz zu Klammern mit Hand-Flügelmutter wird diese Ausführung mit einer Sechskantschraube und Mutter verschlossen. Dies bietet entscheidende Vorteile für sicherheitsrelevante Bereiche: Sicherheit: Die Klammer kann nur mit Werkzeug (Schraubenschlüssel) geöffnet werden. Dies verhindert ein unbeabsichtigtes Lösen durch Vibrationen oder unbefugten Zugriff. Kompaktheit: Ideal für eng verbaute Rohrleitungen, da keine Flügelmutter absteht. Definiertes Anziehen: Ermöglicht eine präzise Montagekraft. Material & Konstruktion Gefertigt im Feinguss-Verfahren aus hochwertigem Edelstahl AISI 304 (Werkstoff 1.4308), bietet diese Schelle eine hervorragende Korrosionsbeständigkeit. Die Singlebolt-Konstruktion (1 Bolzen – 1 Gelenk) sorgt für eine einfache Handhabung bei der Montage. Normen & Kompatibilität Diese Clamp-Verbindung ist passgenau für Flansche (Klemmstutzen) nach gängigen internationalen Hygienestandards: DIN 32676 ISO 2852 ISO EN 1127 Verfügbare Größen Bitte wählen Sie die Größe entsprechend dem Flansch-Außendurchmesser Ihrer Verbindung. Verfügbar für folgende Tellermaße: 25 mm | 34 mm | 50,5 mm | 64 mm | 77,5 mm | 91 mm | 106 mm | 119 mm | 130 mm | 167 mm Ihre Vorteile auf einen Blick Massive Guss-Qualität: Formstabil und druckfest (Werkstoff 1.4308). Sicherer Verschluss: Sechskantschraube verhindert versehentliches Öffnen. Industrie-Standard: Kompatibel mit allen gängigen DIN/ISO Clamp-Flanschen. Wartungsarm: Robuste Bauweise für den dauerhaften Einsatz.

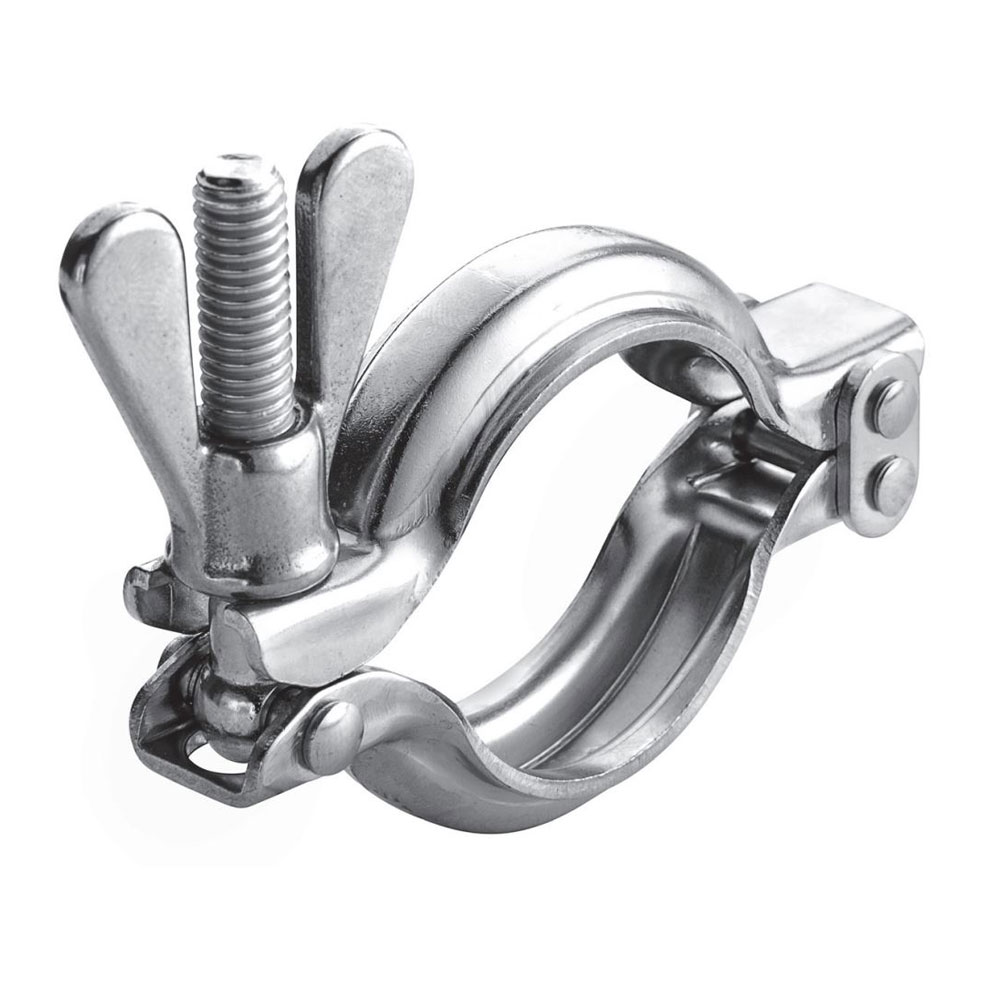

TEC-Klammer Typ SP mit Flügelmutter
TEC-Klammer Typ SP mit Flügelmutter | Leicht & FDA-konform Die TEC-Klammer Typ SP ist die ideale Lösung für anspruchsvolle Verbindungen in der Pharma-, Biotech- und Lebensmittelindustrie. Diese V-Profilschelle in leichter Ausführung wurde speziell für Sterilanwendungen entwickelt und überzeugt durch ihre hochwertige Verarbeitung und einfache Handhabung. Perfekt für Hygiene & Sterilprozesse In sensiblen Produktionsumgebungen ist Reinheit oberstes Gebot. Die Typ SP Klammer erfüllt den strengen FDA-A3-Standard. Sie ist so konstruiert, dass sie eine sichere Verbindung gewährleistet und gleichzeitig hohen hygienischen Anforderungen gerecht wird. Material & Design Gefertigt aus rostfreiem Edelstahl AISI 304 (Werkstoff 1.4301), bietet diese Klammer eine zuverlässige Korrosionsbeständigkeit. Im Gegensatz zu einfachen Spannbandschellen handelt es sich hier um eine profilierte Klammer (ohne loses Band), die jedoch als "Light Duty"-Variante gewichtsoptimiert ist. Die integrierte Flügelmutter ermöglicht eine werkzeuglose Montage und Demontage – perfekt für Bereiche, die regelmäßig gereinigt oder inspiziert werden müssen. Normen & Kompatibilität Die TEC-Klammer Typ SP ist universell passend für Flanschverbindungen (Klemmstutzen) nach den gängigen internationalen Normen: DIN 32676 ISO 2852 ISO EN 1127 Verfügbare Größen Bitte wählen Sie die Klammer passend zum Außendurchmesser Ihres Flansches. Erhältlich für folgende Tellermaße: 50,5 mm | 64 mm | 77,5 mm | 91 mm | 106 mm | 119 mm Ihre Vorteile auf einen Blick Steril-geeignet: Entspricht dem FDA-A3-Standard. Leichte Ausführung: Gewichtsoptimiertes Design für einfaches Handling. Werkzeuglos: Schnelles Öffnen und Schließen dank Flügelmutter. Hochwertig: Edelstahl 1.4301 (AISI 304).

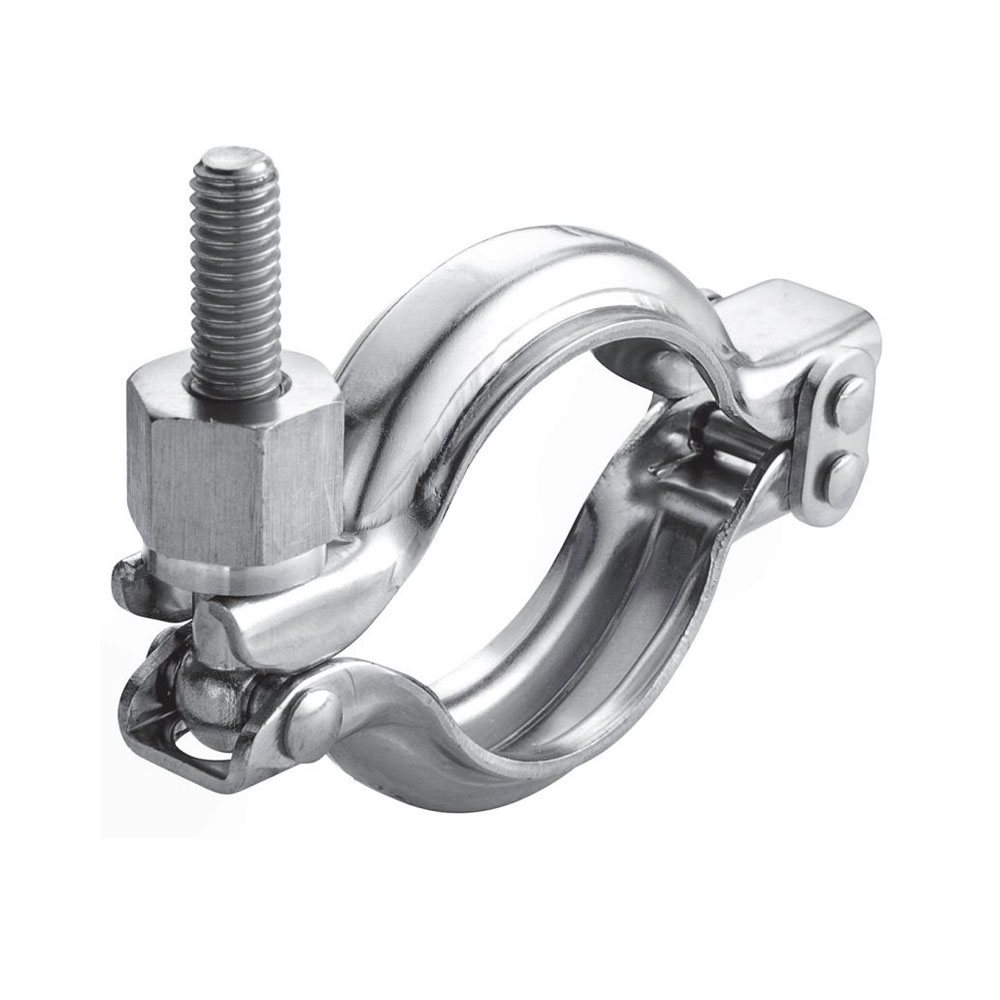

TEC-Klammer Typ SPX mit Sechskantschraube
TEC-Klammer Typ SPX mit Sechskantschraube | Leicht & FDA-konform Kombinieren Sie hohe hygienische Standards mit maximaler Verschlusssicherheit: Die TEC-Klammer Typ SPX ist eine V-Profilschelle in leichter Ausführung, die speziell für Sterilanwendungen konzipiert wurde. Anstelle einer Flügelmutter wird diese Variante mit einer Sechskantschraube verschlossen. Sicherheit für sensible Prozesse In der Pharma-, Chemie- und Lebensmittelindustrie ist Prozesssicherheit entscheidend. Der Verschluss mittels Sechskantschraube bietet gegenüber Hand-Verschlüssen wichtige Vorteile: Manipulationsschutz: Die Klammer kann nur mit Werkzeug geöffnet werden, was ein versehentliches Lösen oder unbefugten Zugriff verhindert. Kompakte Bauweise: Da keine Flügelmutter absteht, eignet sich der Typ SPX ideal für eng verbaute Rohrleitungen und Anlagen. Material & FDA-Konformität Die Klammer erfüllt den strengen FDA-A3-Standard und eignet sich somit perfekt für hygienisch anspruchsvolle Umgebungen. Gefertigt aus hochwertigem Edelstahl AISI 304 (Werkstoff 1.4301), bietet sie eine zuverlässige Beständigkeit gegen Korrosion und Reinigungsmittel. Normen & Kompatibilität Trotz der leichten Bauweise gewährleistet das V-Profil eine sichere Verbindung von Flanschen (Klemmstutzen) nach internationalen Normen: DIN 32676 ISO 2852 ISO EN 1127 Verfügbare Größen Bitte wählen Sie die Klammer passend zum Außendurchmesser Ihres Flansches (Tellermaß). Erhältlich für folgende Größen: 50,5 mm | 64 mm | 77,5 mm | 91 mm | 106 mm | 119 mm Ihre Vorteile auf einen Blick Steril-geeignet: FDA-A3 konform & leichte Ausführung. Sicherer Halt: Verschluss mittels Sechskantschraube und Mutter. Platzsparend: Keine störenden Hebel oder Flügelmuttern. Material: Hochwertiger Edelstahl 1.4301 (AISI 304).
Flanschdichtung für Reihe B / ISO 1127 nach DIN 32676
Flanschdichtung nach DIN 32676 für Reihe B / ISO 1127 Sichern Sie Ihre Rohrleitungs- und Flanschverbindungen mit unserer passgenauen Flanschdichtung nach DIN 32676. Diese hochwertige Systemdichtung wurde speziell für Flanschstutzen der Reihe B sowie ISO 1127 entwickelt und gewährleistet eine absolut leckagefreie, sichere und bei Bedarf hygienische Abdichtung in Ihrem Leitungssystem. Ob im anspruchsvollen B2B-Anlagenbau, der Prozesstechnik oder bei professionellen B2C-Installationen – verlassen Sie sich auf kompromisslose Qualität für eine langlebige Rohrverbindung. Sechs Hochleistungsmaterialien für jeden Einsatzbereich Da jede Anwendung spezifische Anforderungen an die Temperatur-, Medien- und Druckbeständigkeit stellt, bieten wir Ihnen diese Flanschdichtung in sechs verschiedenen Premium-Materialien an. Wählen Sie exakt den Werkstoff, der perfekt zu den Anforderungen Ihres Projekts passt: EPDM: Hervorragende Beständigkeit gegen Heißwasser, Dampf und milde Chemikalien (-30°C bis 140°C). FKM (Viton): Extreme chemische Resistenz, ideal für Öle, Kraftstoffe und Säuren (-20°C bis 200°C). PTFE (Teflon): Nahezu universelle chemische Beständigkeit für höchste Beanspruchung (bis max. 260°C). NBR: Perfekt für öl-, kraftstoff- und fetthaltige Medien (-20°C bis 70°C bei Flüssigkeiten / bis 90°C bei Luft). Silikon: Enorme Flexibilität, hohe Temperaturtoleranz und ideal für sensible Bereiche (-40°C bis 200°C). Gylon Bio-Pro (Compound 3504): Hochleistungsfähiger Dichtungswerkstoff für anspruchsvolle hygienische und industrielle Anwendungen, FDA- und USP Class VI-konform, Temperatureinsatzbereich von -210°C bis +260°C. Auch häufige Temperaturzyklen haben keinen negativen Einfluss auf die Dichtungsleistung. Nahezu universelle chemische Beständigkeit und eignet sich damit besonders für anspruchsvolle Anwendungen in der Prozess-, Lebensmittel-, Pharma- und Chemieindustrie. Umfangreiche Größenauswahl für ISO 1127 Rohre Unsere Flanschdichtungen garantieren einen exakten Sitz und sind für eine breite Palette an Rohrdimensionen der Reihe B / ISO 1127 erhältlich. Sie passen perfekt zu folgenden Rohraußendurchmessern (in mm): 10,2 | 13,5 | 17,2 | 21,3 | 26,9 | 33,7 | 42,4 | 48,3 | 60,3 | 76,1 | 88,9 | 114,3 | 139,7 | 168,3 | 219,1 Technische Daten auf einen Blick Norm: DIN 32676 Kompatibilität: Flanschstutzen der Reihe B / ISO 1127 Verfügbare Werkstoffe: EPDM, FKM (Viton), PTFE (Teflon), NBR, Silikon, Gylon Bio-Pro (Compound 3504) Gylon Bio-Pro: FDA- und USP Class VI-konform Temperatureinsatzbereich Gylon Bio-Pro: -210°C bis +260°C Temperaturzyklen: Auch häufige Temperaturwechsel ohne negativen Einfluss auf die Dichtungsleistung Nachziehen der Clamp-Klammer: Bei Prozesstemperaturen von beispielsweise 5°C bis 180°C nicht erforderlich Chemische Beständigkeit Gylon Bio-Pro: Nahezu universell Größenbereich: 10,2 mm bis 219,1 mm (Rohraußendurchmesser) Einsatzbereiche: Industrie, Lebensmitteltechnik, Pharmaindustrie, Chemie, Prozesstechnik, Heizung/Sanitär (B2B & B2C)
Blinddichtung mit Lippe DIN 32676 Reihe A/B/C (ISO 1127 / ISO 2852)
Blinddichtung mit Lippe DIN 32676 Reihe A/B/C (ISO 1127 / ISO 2852) Sichern Sie Ihre Prozessanlagen mit höchster Zuverlässigkeit und Hygiene ab. Unsere Tri-Clamp Blinddichtungen mit integrierter Zentrierlippe nach DIN 32676 sowie ISO 1127 und ISO 2852 bilden den perfekten, totraumfreien Abschluss für Ihre Rohrleitungssysteme. Sie sind die ideale Wahl für anspruchsvolle B2B-Anwendungen in der Lebensmittel-, Getränke-, Pharma- und Chemieindustrie, bei denen Sicherheit und Reinheit an erster Stelle stehen. FDA-konforme Werkstoffe für jeden Einsatzbereich Um chemischen, thermischen und mechanischen Beanspruchungen in Ihrem spezifischen Medium standzuhalten, bieten wir diese Dichtung in vier hochwertigen Materialien an. Alle wählbaren Werkstoffe – EPDM, FKM, PTFE und Silikon – sind strikt FDA-konform und somit uneingeschränkt für den Kontakt mit Lebensmitteln und sensiblen Medien zugelassen. Die speziell geformte Lippe sorgt dabei nicht nur für eine hervorragende Dichtwirkung, sondern zentriert die Dichtung auch exakt zwischen den Flanschen, was die Montage erheblich erleichtert. Perfekte Passform für Tri-Clamp Blinddeckel Diese Dichtungen sind maßgenau auf gängige Tri-Clamp-Systeme abgestimmt. Sie bilden das exakt passende Gegenstück zu unseren Rohrverschlüssen. Unser Tipp: Den optimal passenden Deckel für diese Dichtungen finden Sie direkt hier: Blinddeckel / Blindflansch DIN 32676 Reihe A/B/C. Technische Daten und Abmessungen auf einen Blick Produkttyp: Blinddichtung mit Zentrierlippe für Tri-Clamp Verbindungen Normen: DIN 32676 (Reihe A, B, C), ISO 1127, ISO 2852 Zulassung: 100% FDA-konform (lebensmittelecht) Wählbare Werkstoffe: EPDM: Hohe Heißwasser- und Dampfbeständigkeit FKM (Viton): Exzellente Beständigkeit gegen Öle, Fette und viele Chemikalien PTFE (Teflon): Universelle chemische Beständigkeit, sehr temperaturbeständig Silikon: Sehr flexibel, reinheits- und geschmacksneutral Verfügbare Flansch-Durchmesser (Ø in mm): 22 34 50,5 64 77,5 91 106 119 130

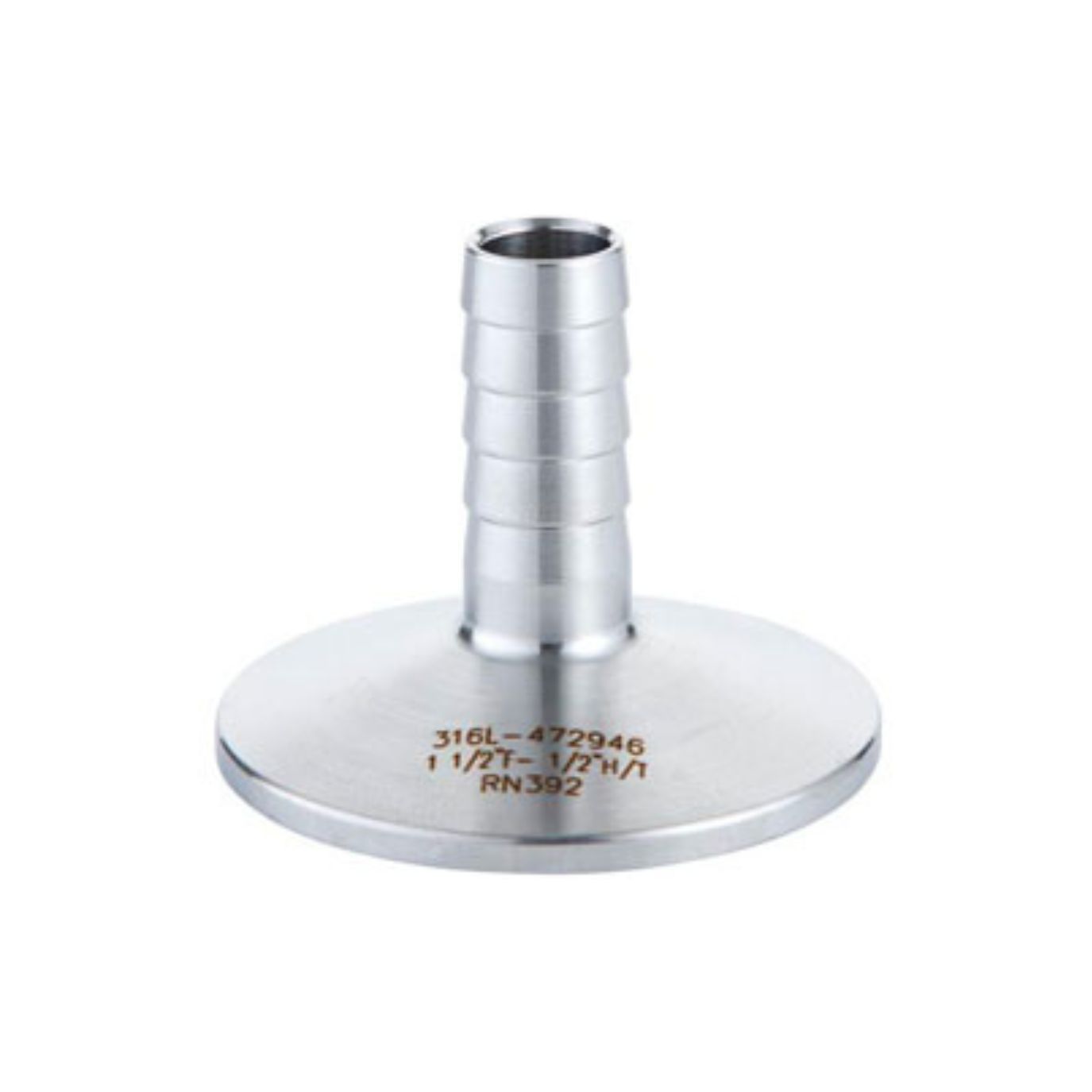

Tri-Clamp Schlauchtülle mit Kegelflanschanschluss (DIN 32676)
Tri-Clamp Schlauchtülle DIN 32676 | Edelstahl Schlauchstutzen Ermöglichen Sie eine sichere, hygienische und flexible Verbindung zwischen festen Rohrleitungssystemen und elastischen Schläuchen. Unsere Tri-Clamp Schlauchtüllen nach DIN 32676 sind speziell für den Einsatz in anspruchsvollen Industriezweigen wie der Lebensmittel- und Getränkeindustrie, der Pharmatechnik, Chemie sowie der Biotechnologie konzipiert. Sie überzeugen durch eine makellose Verarbeitung, Langlebigkeit und optimale Strömungseigenschaften für höchste Prozesssicherheit im B2B- und B2C-Einsatz. Hygienisches Design und hochwertige Edelstahl-Qualität Gefertigt aus korrosionsbeständigem Edelstahl (hochwertiger Edelstahl AISI 316L / 1.4404), sind diese Schlauchstutzen extrem widerstandsfähig gegen aggressive Medien, Reinigungschemikalien und thermische Belastungen. Die glatte, totraumarme Innenseite verhindert Produktanhaftungen und erfüllt die strengen Anforderungen moderner CIP/SIP-Reinigungsprozesse. Die Montage per Tri-Clamp-Verbindung erfolgt schnell, werkzeuglos und absolut dicht. Technische Daten im Überblick Produkttyp: Tri-Clamp Schlauchtülle / Schlauchstutzen Norm: DIN 32676 (passend für Clamp-Verbindungen / ISO 2852) Werkstoff: Edelstahl (z. B. 1.4404 / AISI 316L) Eigenschaften: Korrosionsbeständig, CIP-/SIP-fähig, totraumarme Strömung Einsatzbereiche: Lebensmitteltechnik, Getränkeherstellung, Pharma, Chemie, Prozessindustrie Vollständige Übersicht aller verfügbaren Abmessungen (Clamp-Ø & Schlauch-Innendurchmesser) Um eine exakte Passgenauigkeit für Ihr Schlauchsystem zu gewährleisten, sind die Schlauchtüllen in folgenden gängigen Nennweiten und Flanschabmessungen erhältlich: Clamp-Ø 25,0 mm (DN 8 / DN 10): Passend für Schlauch-Innendurchmesser 6 mm, 8 mm, 10 mm Clamp-Ø 34,0 mm (DN 15 / DN 20): Passend für Schlauch-Innendurchmesser 10 mm, 13 mm, 16 mm, 19 mm Clamp-Ø 50,5 mm (DN 25 / DN 32): Passend für Schlauch-Innendurchmesser 19 mm, 25 mm, 32 mm Clamp-Ø 64,0 mm (DN 40): Passend für Schlauch-Innendurchmesser 32 mm, 38 mm, 40 mm Clamp-Ø 77,5 mm (DN 50): Passend für Schlauch-Innendurchmesser 50 mm, 51 mm Clamp-Ø 91,0 mm (DN 65): Passend für Schlauch-Innendurchmesser 63 mm, 65 mm Clamp-Ø 106,0 mm (DN 80): Passend für Schlauch-Innendurchmesser 75 mm, 76 mm Clamp-Ø 119,0 / 130,0 mm (DN 100): Passend für Schlauch-Innendurchmesser 100 mm, 102 mm
Flanschdichtung für Reihe A nach DIN 32676
Flanschdichtung für Reihe A nach DIN 32676 Als Ihr Spezialist für Befestigung und Verbindung auf www.schellen-shop.de bieten wir Ihnen passgenaue Flanschdichtungen für die Reihe A gemäß DIN 32676. Diese sind essenzielle Komponenten für sichere und hygienische Verbindungen in professionellen B2B-Rohrleitungssystemen sowie anspruchsvollen B2C-Projekten. Sie gewährleisten eine absolut zuverlässige Abdichtung und sind in verschiedenen Hochleistungsmaterialien erhältlich, um exakt Ihren Anforderungen gerecht zu werden. Verfügbare Werkstoffe & Temperaturbereiche EPDM: Ethylen-Propylen-Dien-Kautschuk, ausgezeichnete Beständigkeit gegen Alterung, Witterung, UV-Strahlung und Ozon. Temperaturbereich: -30°C bis 140°C. FKM (Viton®): Fluor-Kautschuk, hervorragende Temperatur- und Alterungsbeständigkeit, resistent gegen Ozon, Sauerstoff, Mineralöle und zahlreiche Chemikalien. Temperaturbereich: -20°C bis 200°C. PTFE: Polytetrafluorethylen, hervorragende chemische Beständigkeit und Temperaturstabilität für höchste Beanspruchung. Temperaturbereich: bis max. 260°C. NBR: Nitrilkautschuk, gute Beständigkeit gegen Öle und Fette, vielseitig einsetzbar. Temperaturbereich: -20°C bis 70°C (flüssig) oder 90°C (Luft). Silikon (MVQ, VMQ): Silikonkautschuk, flexibel und temperaturbeständig, bestens geeignet für den sensiblen Einsatz in der Lebensmittel- und Pharmaindustrie. Temperaturbereich: -40°C bis 200°C. Verfügbare Größen (Rohraußendurchmesser Reihe A) Unsere Flanschdichtungen garantieren einen exakten Sitz und sind für eine breite Palette an Rohrdimensionen der Reihe A erhältlich (Rohraußendurchmesser in mm / Nennweite): 8,0 (DN06) | 10,0 (DN08) | 13,0 (DN10) | 19,0 (DN15) | 23,0 (DN20) | 29,0 (DN25) | 35,0 (DN32) | 41,0 (DN40) | 53,0 (DN50) | 70,0 (DN65) | 85,0 (DN80) | 104,0 (DN100) | 129,0 (DN125) | 154,0 (DN150) | 204,0 (DN200) Produktmerkmale Normgerecht: Entspricht der DIN 32676 für Reihe A, gewährleistet 100% Kompatibilität mit entsprechenden Flanschverbindungen. FDA-Konformität: Alle Dichtungen sind FDA-konform, mit Ausnahme der HiTemp-Dichtungen. Verfügbare Zertifikate: FDA-, USP CLASS VI- und TSE-Bescheinigungen sind je nach Werkstoff verfügbar und können kostenlos im Downloadcenter bezogen werden. Anwendungsbereiche Lebensmittel- und Getränkeindustrie Pharmazeutische Industrie & Biotechnologie Chemische Industrie Allgemeiner Anlagen- und Maschinenbau Unsere
Tri-Clamp AC-Klammer Typ SH mit Sechskantmutter, AISI 316 (1.4408)
Tri-Clamp AC-Klammer Typ SH mit Sechskantmutter, AISI 316 (1.4408) Die Tri-Clamp AC-Klammer Typ SH ist eine hochwertige V-Profilschelle ohne Spannband, gefertigt aus robustem Edelstahlguss AISI 316 (1.4408). Sie eignet sich ideal für die sichere und zuverlässige Verbindung von Flanschstutzen in Rohrleitungssystemen. Produktmerkmale: Material: Edelstahl-Feinguss AISI 316 (1.4408) für hervorragende Korrosionsbeständigkeit und Langlebigkeit. Design: V-Profilschelle ohne Spannband, ermöglicht eine einfache und schnelle Montage. Verschluss: Ausgestattet mit einer praktischen Sechskantmutter für Installation und Demontage. Kompatibilität: Passend zu Flanschstutzen nach ISO 2852, EN ISO 1127, DIN 32676 sowie Sondergrößen und BS 4825. Größen: Verfügbar in verschiedenen Durchmessern von 25,0 mm bis 338,0 mm, geeignet für diverse Anwendungen. Vorteile: Einfache Handhabung: Die Sechskantmutter ermöglicht eine Montage mit zusätzlichem Werkzeug. Hohe Sicherheit: Robuste Konstruktion gewährleistet eine sichere Verbindung und minimiert das Risiko von Leckagen. Vielseitigkeit: Kompatibel mit verschiedenen Flanschstandards und somit flexibel einsetzbar. FDA-A3 Standard: Entspricht den Anforderungen des amerikanischen FDA-A3 Standards, geeignet für hygienische Anwendungen. Anwendungsbereiche: Lebensmittel- und Getränkeindustrie Pharmazeutische Industrie Biotechnologie Chemische Industrie Allgemeiner Anlagen- und Maschinenbau Die Tri-Clamp AC-Klammer Typ SH mit Sechskantmutter bietet eine zuverlässige und effiziente Lösung für die Verbindung von Rohrleitungskomponenten in anspruchsvollen industriellen Anwendungen.
Tri-Clamp AC-Klammer Typ SH mit Flügelmutter, AISI 316 (1.4408)
Tri-Clamp AC-Klammer Typ SH mit Flügelmutter, AISI 316 (1.4408) Die Tri-Clamp AC-Klammer Typ SH ist eine hochwertige V-Profilschelle ohne Spannband, gefertigt aus robustem Edelstahlguss AISI 316 (1.4408). Sie eignet sich ideal für die sichere und zuverlässige Verbindung von Flanschstutzen in Rohrleitungssystemen. Produktmerkmale: Material: Edelstahl-Feinguss AISI 316 (1.4408) für hervorragende Korrosionsbeständigkeit und Langlebigkeit. Design: V-Profilschelle ohne Spannband, ermöglicht eine einfache und schnelle Montage. Verschluss: Ausgestattet mit einer praktischen Flügelmutter für werkzeuglose Installation und Demontage. Kompatibilität: Passend zu Flanschstutzen nach ISO 2852, EN ISO 1127, DIN 32676 sowie Sondergrößen und BS 4825. Größen: Verfügbar in verschiedenen Durchmessern von 25,0 mm bis 338,0 mm, geeignet für diverse Anwendungen. Vorteile: Einfache Handhabung: Die Flügelmutter ermöglicht eine schnelle und unkomplizierte Montage ohne zusätzliches Werkzeug. Hohe Sicherheit: Robuste Konstruktion gewährleistet eine sichere Verbindung und minimiert das Risiko von Leckagen. Vielseitigkeit: Kompatibel mit verschiedenen Flanschstandards und somit flexibel einsetzbar. FDA-A3 Standard: Entspricht den Anforderungen des amerikanischen FDA-A3 Standards, geeignet für hygienische Anwendungen. Anwendungsbereiche: Lebensmittel- und Getränkeindustrie Pharmazeutische Industrie Biotechnologie Chemische Industrie Allgemeiner Anlagen- und Maschinenbau Die Tri-Clamp AC-Klammer Typ SH mit Flügelmutter bietet eine zuverlässige und effiziente Lösung für die Verbindung von Rohrleitungskomponenten in anspruchsvollen industriellen Anwendungen.
Flanschstutzen DIN 32676, Reihe B, Kurz, AISI 316L (1.4404)
Flanschstutzen DIN 32676, Reihe B, kurz (KK), AISI 316L (1.4404) Der Flanschstutzen nach DIN 32676, Reihe B, Ausführung kurz (KK) ist ein hochwertiges Verbindungselement für Rohrleitungssysteme, gefertigt aus AISI 316L Edelstahl (1.4404). Diese Komponente zeichnet sich durch ihre hervorragende Korrosionsbeständigkeit und hygienische Oberflächenbeschaffenheit aus, wodurch sie ideal für Anwendungen in der Lebensmittel-, Pharma- und Chemieindustrie geeignet ist. Produktmerkmale: Material: Hochwertiger Edelstahl AISI 316L (1.4404) für exzellente Korrosionsbeständigkeit. Norm: Entspricht der DIN 32676, Reihe B, Ausführung Kurz (KK), für standardisierte Klemmverbindungen. Oberflächenqualität: Hygieneklasse H2, gewährleistet optimale Hygiene und einfache Reinigung. Verfügbare Größen: Nennweiten von DN 10,2 (NW 06) bis DN 323,9 (NW 300), passend für diverse Rohrdurchmesser. Vorteile: Einfache Montage: Das Kurzdesign (KK) ermöglicht eine platzsparende und unkomplizierte Installation. Hohe Kompatibilität: Standardisierte Maße gewährleisten die Kompatibilität mit anderen Komponenten gemäß DIN 32676. Langlebigkeit: Der verwendete Edelstahl bietet eine lange Lebensdauer selbst unter anspruchsvollen Bedingungen. Anwendungsbereiche: Lebensmittelindustrie Pharmazeutische Industrie Chemische Industrie Getränkeindustrie Biotechnologie Der Flanschstutzen DIN 32676, Reihe B, kurz (KK), AISI 316L (1.4404) ist die ideale Wahl für hygienische und korrosionsbeständige Rohrverbindungen in sensiblen Industriebereichen.

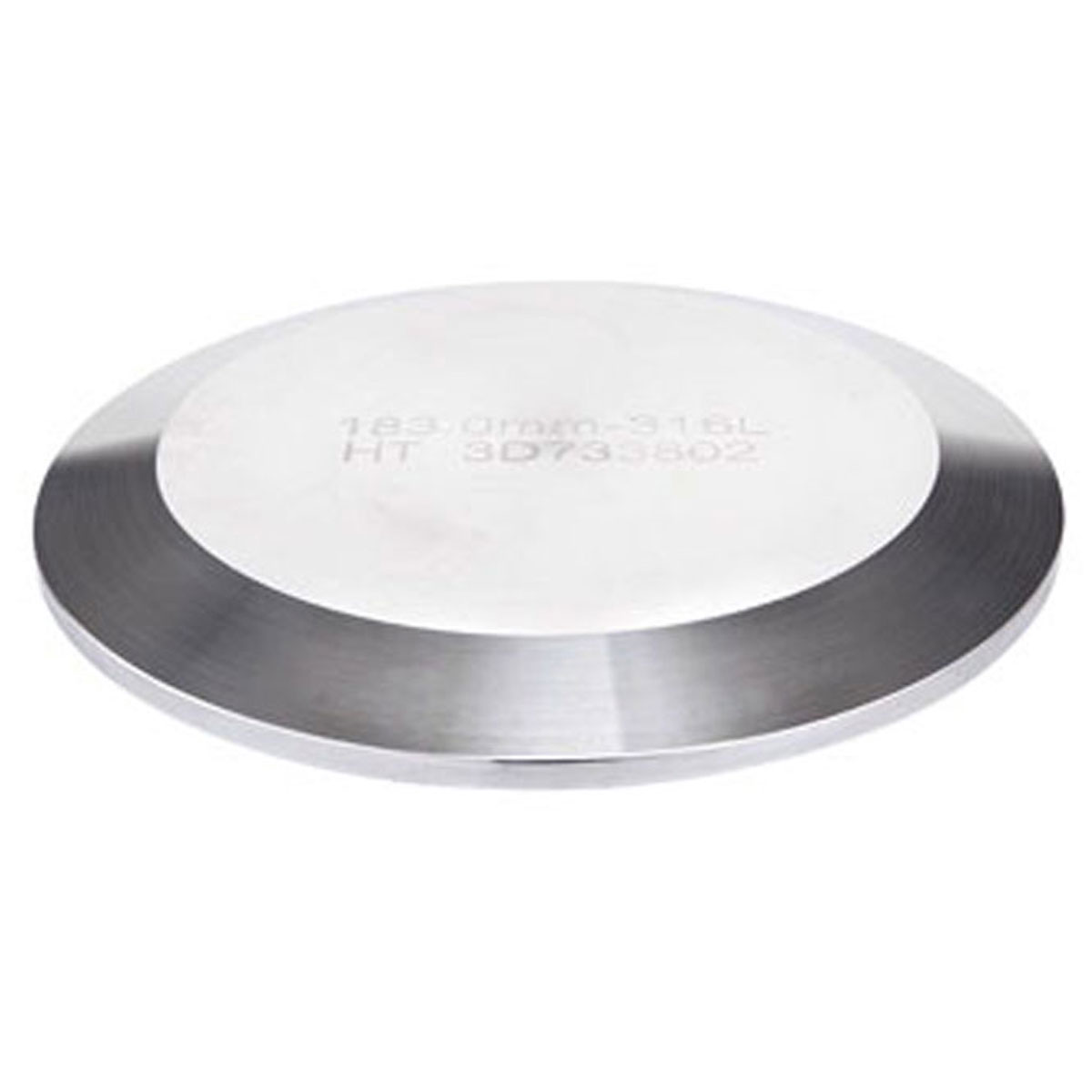

Blinddeckel / Blindflansch DIN 32676 Reihe A/B/C (ISO 1127 / ISO 2852), AISI 316L (1.4404)
Blinddeckel / Blindflansch DIN 32676 Reihe A/B/C (ISO 1127 / ISO 2852), AISI 316L (1.4404) Der Blinddeckel / Blindflansch nach DIN 32676 ist eine hochwertige Verschlusslösung für Rohrleitungssysteme. Gefertigt aus Edelstahl AISI 316L (1.4404), gewährleistet er eine sichere Abdichtung und erfüllt höchste hygienische Anforderungen. Er ist kompatibel mit Flanschen der Reihen A, B und C sowie nach den Normen ISO 1127 und ISO 2852. Produktmerkmale: Material: Hochwertiger Edelstahl AISI 316L (1.4404) für optimale Korrosionsbeständigkeit. Normen: Passend zu Flanschen nach DIN 32676 Reihe A, B und C sowie nach ISO 1127 und ISO 2852. Oberflächenqualität: Nach Hygieneklasse H2 gefertigt – ideal für sterile Anwendungen. Sichere Abdichtung: Zuverlässiger Verschluss für nicht benötigte Rohrleitungsanschlüsse. Vielseitige Größen: Erhältlich in verschiedenen Durchmessern für diverse industrielle Anwendungen. Vorteile: Höchste Hygieneanforderungen: Perfekt für die Lebensmittel-, Molkerei- und Pharmatechnik. Langlebigkeit: Edelstahl 316L sorgt für hervorragende Beständigkeit gegen aggressive Medien. Einfache Installation: Schnelle und sichere Montage in vorhandene Rohrsysteme. Flexibel einsetzbar: Passend für verschiedene Rohrleitungsstandards. Anwendungsbereiche: Lebensmittel- und Getränketechnik Molkereiindustrie Pharmazeutische Industrie Biotechnologie Chemische Industrie Der Blinddeckel / Blindflansch DIN 32676 ist die ideale Lösung, um ungenutzte Rohranschlüsse hygienisch und sicher zu verschließen.
Flanschstutzen DIN 32676, Reihe A, Kurz (KK), AISI 316L (1.4404)
Flanschstutzen DIN 32676, Reihe A, kurz (KK), AISI 316L (1.4404) Der Flanschstutzen nach DIN 32676, Reihe A, Ausführung kurz (KK) ist ein hochwertiges Verbindungselement für Rohrleitungssysteme, gefertigt aus AISI 316L Edelstahl (1.4404). Diese Komponente zeichnet sich durch ihre hervorragende Korrosionsbeständigkeit und hygienische Oberflächenbeschaffenheit aus, wodurch sie ideal für Anwendungen in der Lebensmittel-, Pharma- und Chemieindustrie geeignet ist. Produktmerkmale: Material: Hochwertiger Edelstahl AISI 316L (1.4404) für exzellente Korrosionsbeständigkeit. Norm: Entspricht der DIN 32676, Reihe A, Ausführung Kurz (KK), für standardisierte Klemmverbindungen. Oberflächenqualität: Hygieneklasse H2, gewährleistet optimale Hygiene und einfache Reinigung. Verfügbare Größen: Nennweiten von DN06 bis DN200, passend für diverse Rohrdurchmesser. Vorteile: Einfache Montage: Das Kurzdesign (KK) ermöglicht eine platzsparende und unkomplizierte Installation. Hohe Kompatibilität: Standardisierte Maße gewährleisten die Kompatibilität mit anderen Komponenten gemäß DIN 32676. Langlebigkeit: Der verwendete Edelstahl bietet eine lange Lebensdauer selbst unter anspruchsvollen Bedingungen. Anwendungsbereiche: Lebensmittelindustrie Pharmazeutische Industrie Chemische Industrie Getränkeindustrie Biotechnologie Der Flanschstutzen DIN 32676, Reihe A, kurz (KK), AISI 316L (1.4404) ist die ideale Wahl für hygienische und korrosionsbeständige Rohrverbindungen in sensiblen Industriebereichen.
Tri-Clamp Verbindung für hygienische Rohrsysteme
Eine Tri-Clamp Verbindung – häufig auch als Triclamp- oder Clamp-Verbindung bezeichnet – ermöglicht die lösbare Verbindung zweier Rohr- oder Anlagenkomponenten. Das System wird besonders dort eingesetzt, wo Rohrleitungen regelmäßig geöffnet, gereinigt oder gewartet werden müssen.
Entscheidend ist, dass Stutzen, Dichtung und Klammer hinsichtlich Abmessung, Norm und Anwendung zueinander passen.
Wie funktioniert eine Tri-Clamp Verbindung?
Eine typische Tri-Clamp-Verbindung besteht aus drei Komponenten:
- Zwei Clamp- beziehungsweise Flanschstutzen: Die beiden Dichtflächen werden gegenüberliegend positioniert.
- Eine Clamp-Dichtung: Sie wird zwischen die Stutzen eingelegt und übernimmt die Abdichtung.
- Eine Verschlussklammer: Sie umschließt die beiden Flansche und hält die Verbindung zusammen.
Für das Verschließen nicht benötigter Anschlüsse können zusätzlich Blinddeckel eingesetzt werden.
Tri-Clamp nach DIN 32676
Die DIN 32676 beschreibt Klemmverbindungen für Rohrsysteme und definiert unter anderem Abmessungen und Bauformen der verwendeten Clamp-Komponenten.
Bei der Auswahl ist darauf zu achten, dass Flanschstutzen, Dichtung und Verschlussklammer derselben beziehungsweise einer technisch kompatiblen Ausführung entsprechen.
Passende Tri-Clamp Flanschstutzen finden Sie in verschiedenen Reihen und Abmessungen.
DIN 32676 Reihe A, B und C
Tri-Clamp-Systeme nach DIN 32676 werden in unterschiedlichen Reihen ausgeführt. Die Reihen unterscheiden sich hinsichtlich der zugrunde liegenden Rohrabmessungen.
- Reihe A: für entsprechende Rohrabmessungen nach dem zugehörigen Normsystem.
- Reihe B: orientiert sich an anderen Rohrabmessungen und kann unter anderem in Verbindung mit ISO-1127-Rohren relevant sein.
- Reihe C: weitere definierte Abmessungsreihe innerhalb der DIN 32676.
Die Bezeichnung DN allein reicht nicht aus, um die Kompatibilität eindeutig zu bestimmen. Zusätzlich müssen Reihe, Rohrabmessung und Flanschmaß geprüft werden.
DIN 32676, ISO 2852 und ISO 1127
Bei Clamp-Verbindungen können verschiedene Normsysteme aufeinandertreffen. DIN 32676 beschreibt Klemmverbindungen, während ISO 2852 ebenfalls Clamp-Verbindungen für bestimmte Rohrsysteme definiert. ISO 1127 legt dagegen Abmessungen für Edelstahlrohre fest.
Deshalb sollte bei der Produktauswahl nicht nur auf die Bezeichnung „Tri Clamp“ geachtet werden. Relevant sind immer Flanschdurchmesser, Rohrdurchmesser, Norm und Reihe.

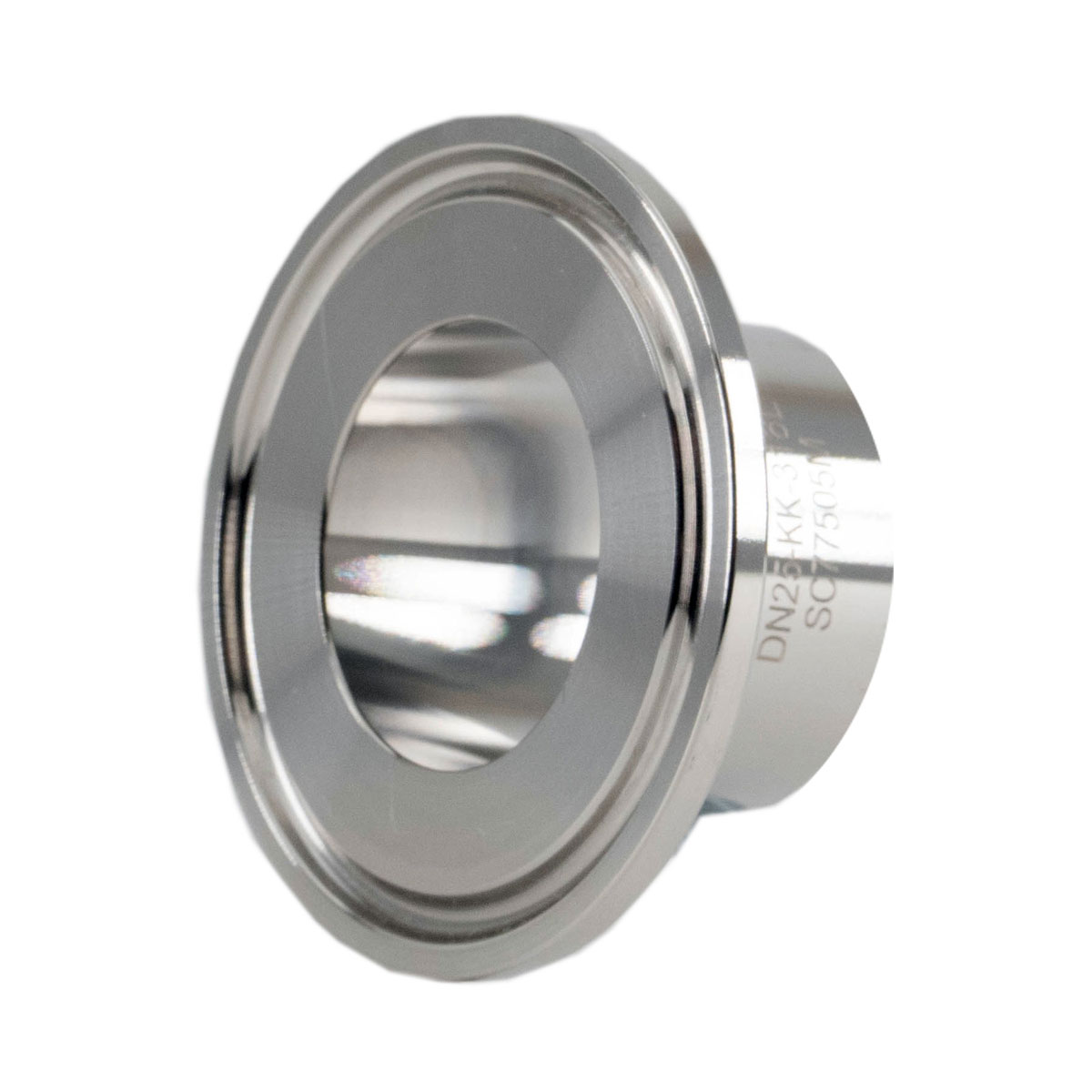

Flanschstutzen für Tri-Clamp Verbindungen
Clamp- beziehungsweise Flanschstutzen bilden die eigentlichen Anschlussflächen einer Tri-Clamp-Verbindung. Sie werden je nach Ausführung mit Rohren oder Anlagenkomponenten verbunden und stellen die definierte Dicht- und Klemmfläche bereit.
Im Schellen-Shop finden Sie Flanschstutzen in unterschiedlichen Abmessungen und Normausführungen.

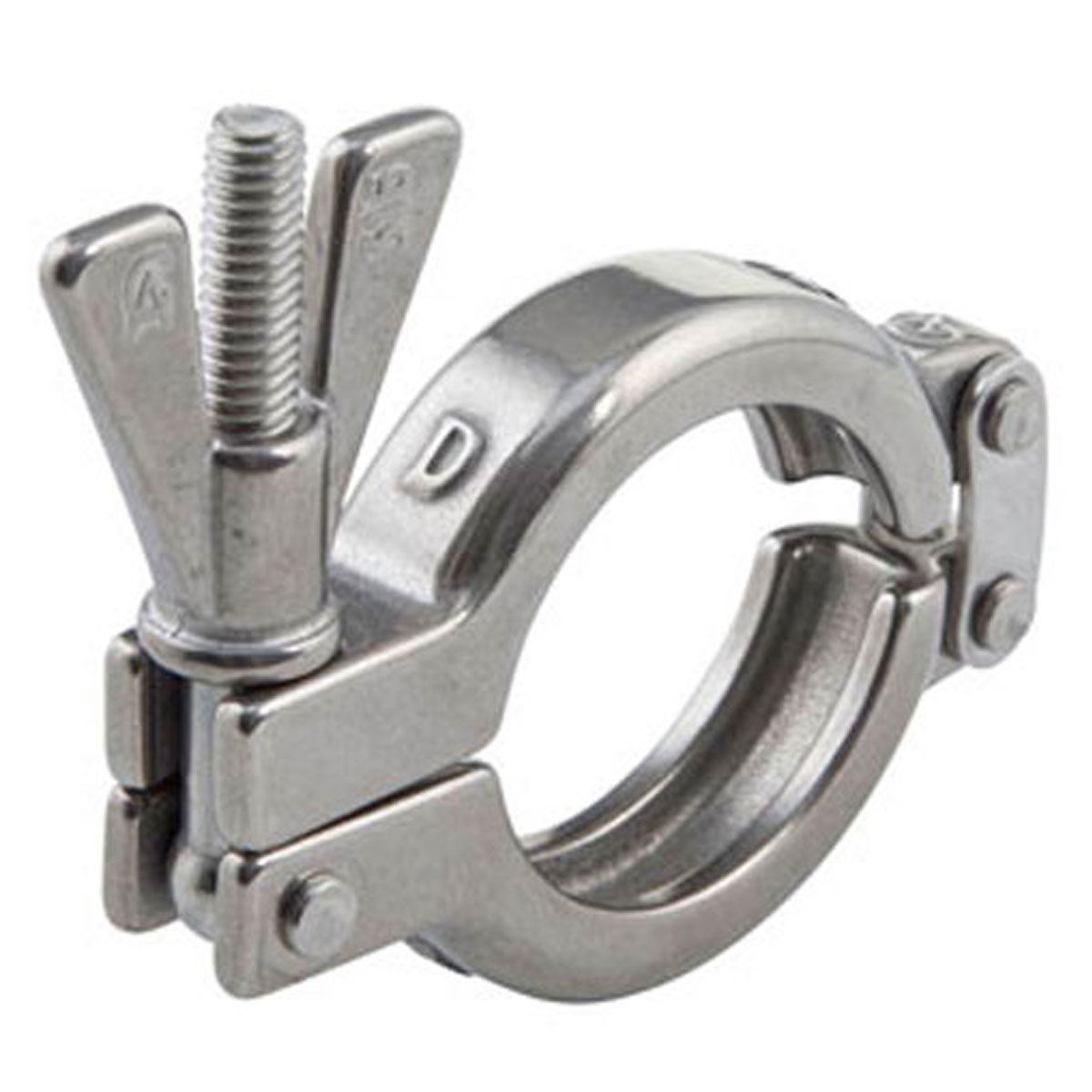

Tri-Clamp Verschlussklammern
Die Verschlussklammer hält die beiden Clampflansche mit der dazwischenliegenden Dichtung zusammen. Je nach Ausführung stehen unterschiedliche Klammerbauformen und Verschlüsse zur Verfügung.
Passende Tri-Clamp Verschlussklammern sollten immer passend zum jeweiligen Flanschdurchmesser ausgewählt werden.

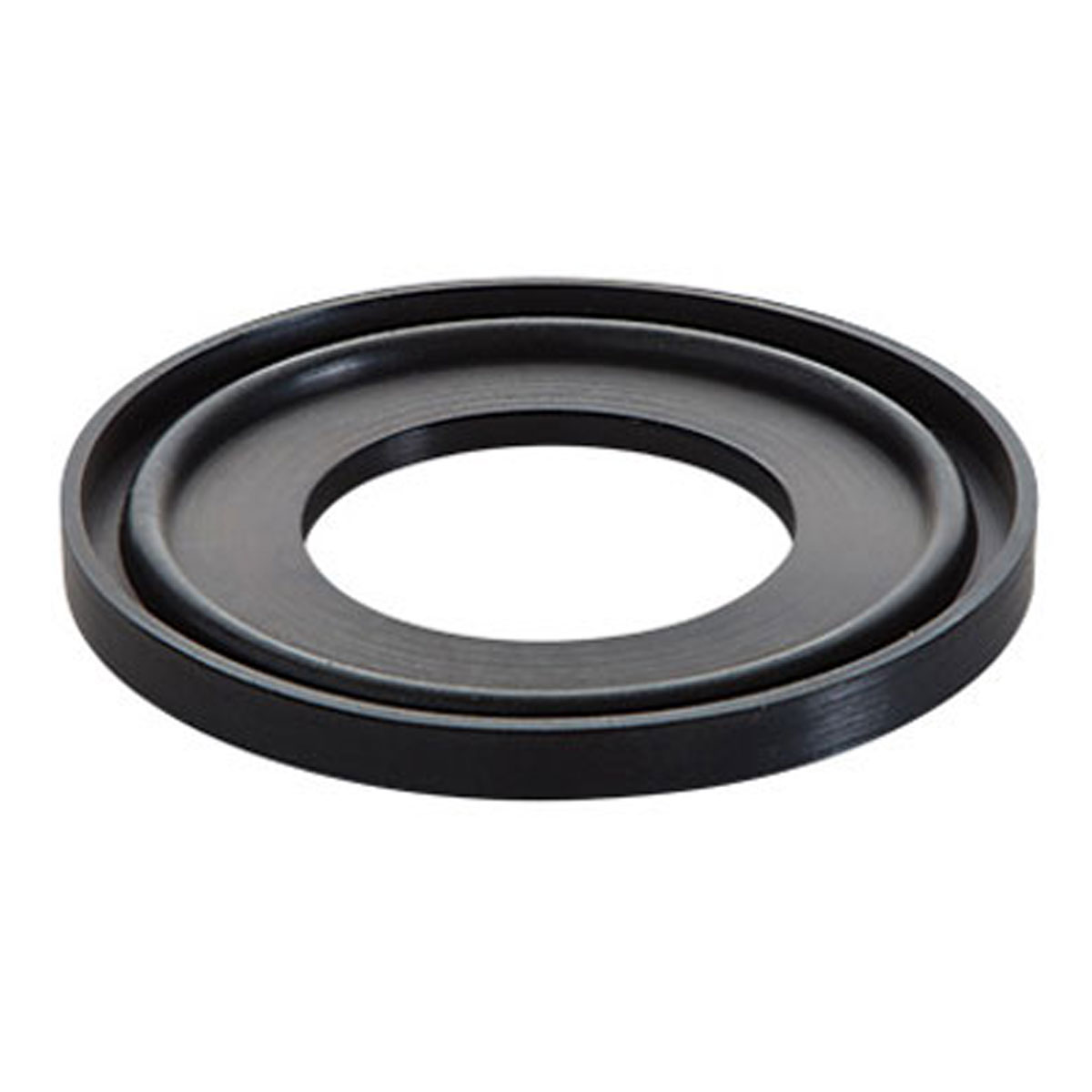

Clamp-Dichtungen – EPDM, FKM, NBR, PTFE & Silikon
Die Dichtung ist ein zentrales Element jeder Tri-Clamp-Verbindung. Je nach Produkt stehen unterschiedliche Dichtungswerkstoffe zur Verfügung, beispielsweise:
- EPDM
- FKM
- NBR
- PTFE
- Silikon
- weitere Spezialwerkstoffe je nach Ausführung
Welcher Werkstoff geeignet ist, hängt von Medium, Temperatur, Reinigungsverfahren und den technischen Anforderungen der Anwendung ab. Maßgeblich sind immer die konkreten Produkt- und Herstellerangaben.
Passende Varianten finden Sie unter Clamp-Dichtungen.

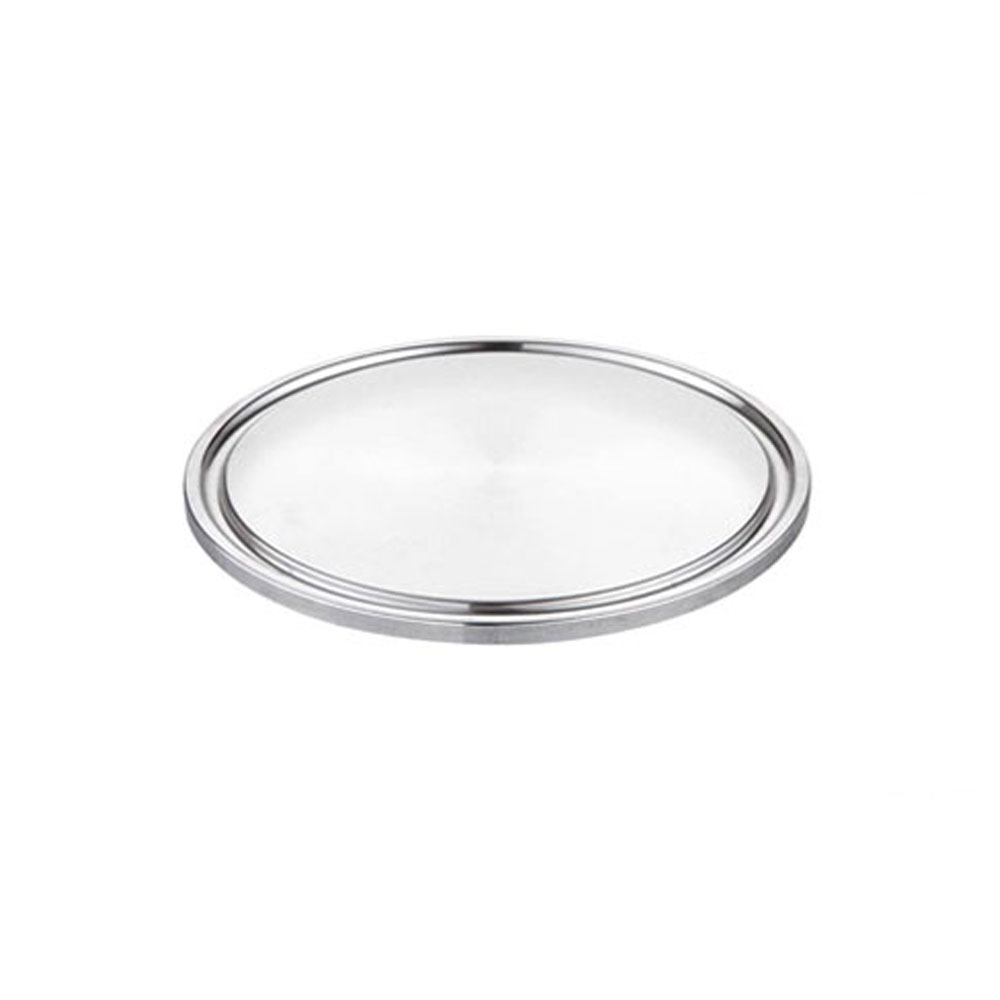

Blinddeckel für Tri-Clamp Anschlüsse
Blinddeckel werden verwendet, um nicht benötigte Clamp-Anschlüsse zu verschließen. Sie können beispielsweise bei Anlagenumbauten, Wartungsarbeiten oder Reserveanschlüssen eingesetzt werden.
Auch hier müssen Flanschmaß und Norm zum vorhandenen Tri-Clamp-Anschluss passen.
Passende Produkte finden Sie unter Tri-Clamp Blinddeckel.
Tri-Clamp aus Edelstahl
Viele Tri-Clamp-Komponenten werden aus Edelstahl gefertigt. Je nach Produkt kommen unterschiedliche Edelstahlqualitäten zum Einsatz, beispielsweise AISI 304 oder AISI 316 beziehungsweise 316L.
Welche Materialausführung geeignet ist, hängt unter anderem von Medium, Reinigungsbedingungen, Korrosionsbelastung und den technischen Anforderungen der Anlage ab.
Welche Tri-Clamp Größe brauche ich?
Für die richtige Auswahl reicht die Angabe einer Nennweite allein häufig nicht aus. Entscheidend sind mehrere Maße und Angaben:
- Rohrabmessung: Außendurchmesser und Wandstärke beachten.
- Norm: beispielsweise DIN 32676 oder ISO 2852.
- Reihe: bei DIN 32676 insbesondere Reihe A, B oder C.
- Flanschdurchmesser: muss zu Dichtung und Klammer passen.
- Dichtungswerkstoff: passend zu Medium und Temperatur auswählen.
- Werkstoff: auf die Anforderungen der Anlage abstimmen.
Bei bestehenden Anlagen empfiehlt es sich, vorhandene Komponenten und Flanschmaße vor der Bestellung exakt zu prüfen.
Tri-Clamp für Lebensmittel-, Pharma- und Prozessindustrie
Tri-Clamp-Verbindungen werden in zahlreichen industriellen Bereichen eingesetzt. Typische Anwendungen finden sich in:
- Lebensmittel- und Getränkeindustrie
- Brauerei- und Getränketechnik
- Pharma- und Biotechnologie
- Chemie- und Prozessindustrie
- Anlagen- und Apparatebau
- Abfüll- und Dosiertechnik
- Pumpen- und Fluidtechnik
- Wartung und Instandhaltung
Die konkrete Eignung einzelner Komponenten für hygienische oder medienberührte Anwendungen muss anhand der jeweiligen Produktspezifikation geprüft werden.
Tri-Clamp, Triclamp oder Clamp-Verbindung?
Die Begriffe Tri Clamp, Tri-Clamp, Triclamp und Clamp-Verbindung werden im Markt häufig für vergleichbare Klemmverbindungssysteme verwendet. Für die technische Auswahl ist jedoch nicht allein die Bezeichnung entscheidend, sondern insbesondere die zugrunde liegende Norm und die tatsächlichen Abmessungen.
Tri-Clamp Verbindungen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie Tri-Clamp Komponenten nach DIN 32676 in zahlreichen Abmessungen und Ausführungen. Das Sortiment umfasst Flanschstutzen, Clamp-Dichtungen, Verschlussklammern und Blinddeckel für unterschiedliche Prozess- und Rohrsysteme.
Auch kleine Stückzahlen sind erhältlich. Bei Fragen zu Norm, Reihe, Flanschdurchmesser oder Dichtungswerkstoff unterstützen wir Sie gerne bei der Auswahl der passenden Tri-Clamp-Verbindung.
Weitere Rohrverbindungssysteme finden Sie unter Rohrverbindungen.
FAQ zu Tri-Clamp Verbindungen
Was ist eine Tri-Clamp Verbindung?
Eine Tri-Clamp-Verbindung ist eine lösbare Klemmverbindung, die typischerweise aus zwei Flanschstutzen, einer Dichtung und einer Verschlussklammer besteht.
Was bedeutet DIN 32676 bei Tri-Clamp?
DIN 32676 definiert Klemmverbindungen für Rohrsysteme und legt unter anderem Abmessungen und Bauformen der verwendeten Komponenten fest.
Was ist der Unterschied zwischen Tri Clamp und Triclamp?
Tri Clamp, Tri-Clamp und Triclamp werden häufig als unterschiedliche Schreibweisen für vergleichbare Clamp-Klemmverbindungen verwendet. Entscheidend für die Kompatibilität sind jedoch Norm und Abmessungen.
Welche Teile brauche ich für eine Tri-Clamp Verbindung?
In der Regel werden zwei passende Clampstutzen, eine Dichtung und eine Verschlussklammer benötigt.
Was ist der Unterschied zwischen DIN 32676 Reihe A, B und C?
Die Reihen beziehen sich auf unterschiedliche Rohrabmessungen und Normsysteme. Bei der Auswahl müssen daher Reihe, Rohrdurchmesser und Flanschmaß zusammenpassen.
Welche Dichtung brauche ich für Tri-Clamp?
Der geeignete Dichtungswerkstoff hängt von Medium, Temperatur, Reinigungsverfahren und weiteren Betriebsbedingungen ab. Die Herstellerangaben der jeweiligen Dichtung sind maßgeblich.
Wie bestimme ich die richtige Tri-Clamp Größe?
Prüfen Sie Rohrabmessung, Norm, Reihe und Flanschdurchmesser. Diese Angaben müssen mit Stutzen, Dichtung und Verschlussklammer übereinstimmen.
