Konsolschellen - Halterungsschellen und Wandhalterungen, auch mit Gummierung

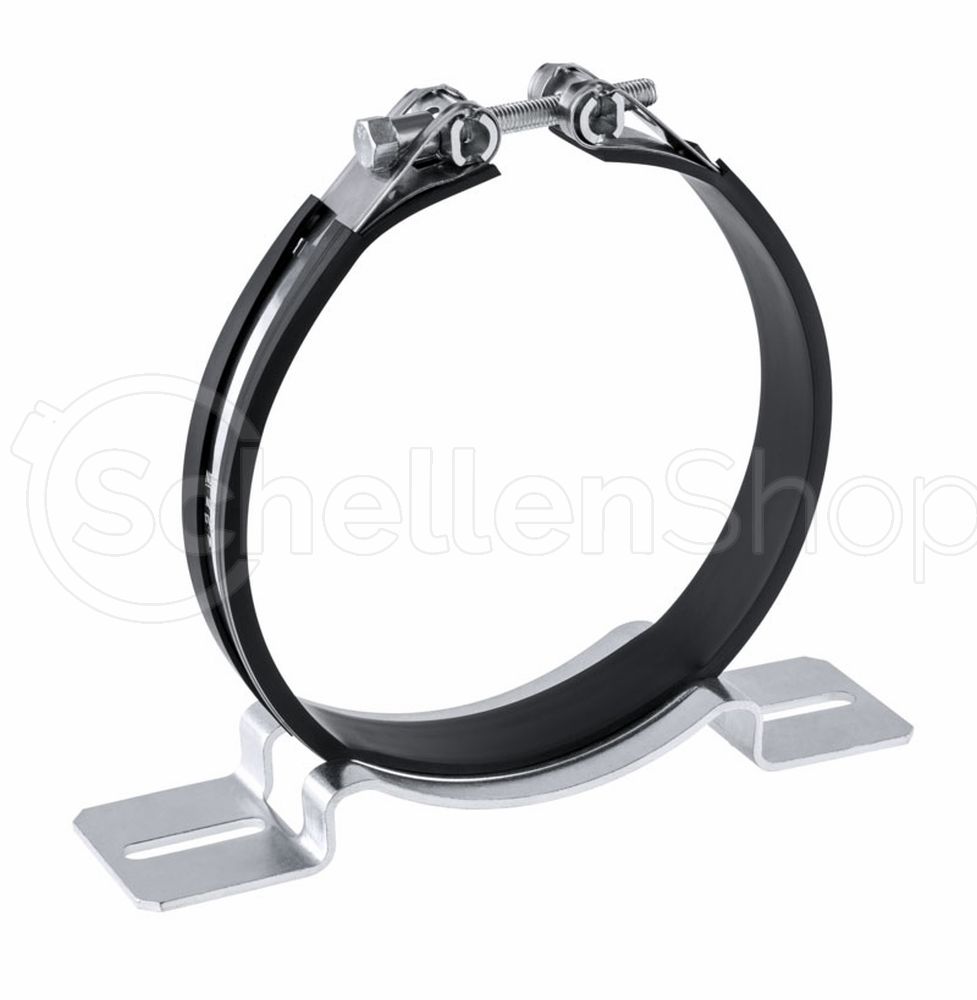

Gelenkbandschelle / Speicherschelle mit Gummierung und Konsole K1 Diese Gelenkbandschelle (auch Speicherschelle) mit gummierter Einlage und passender Konsole K1 eignet sich zur sicheren, vibrationsdämpfenden Befestigung von zylindrischen Bauteilen – zum Beispiel Hydrospeichern, Druckbehältern oder Leitungen. Sie verbindet hohe Haltekraft mit schonender Lagerung der Oberfläche und ermöglicht eine stabile Montage an Wänden, Gestellen oder Maschinenrahmen. Technische HinweiseBitte wählen Sie den Spannbereich passend zum Außendurchmesser des Bauteils.Breite des Schellenbandes variiert je nach Größe:52-56 bis 82-87: Bandbreite 20mm90-97 bis 216-224: Bandbreite 25mm219-232 bis 482-492: Bandbreite 30mmGröße der Konsole variiert je nach Schellengröße: (Siehe Bild 2: Maßtabelle der Konsole)52-56: Größe 056-63 bis 74-79: Größe 179-85 bis 92-95: Größe 290-97 bis 114-123: Größe 3123-133 bis 133-143: Größe 4143-155 bis 162-169: Größe 5167-179: Größe 6180-188 bis  208-215: Größe 7216-224: Größe 8219-232 bis 245-258: Größe 9258-271 bis 284-297: Größe 10300-311 bis 324-337: Größe 11338-351 bis 377-387: Größe 12391-402 bis 427-437: Größe 13438-448 bis 482-492: Größe 14 Merkmale & Vorteile Gelenkband-Ausführung für weite Spannbereiche und passgenaue Fixierung. Gummierung zur Schwingungs- und Geräuschdämpfung sowie zum Schutz der Oberfläche. Konsole K1 zur schnellen, stabilen Montage auf geeigneten Untergründen. Geeignet als Speicherschelle, z. B. für Hydrospeicher in hydraulischen Anlagen. Robuste Ausführung für Industrie, Anlagenbau und Wartung. Typische Anwendungen Montage von Hydrospeichern / Druckspeichern (zylindrische Behälter). Befestigung von Rohren, Zylindern, Leitungen oder Aggregaten mit runder Außenkontur. Vibrationsdämpfende Lagerung an Maschinen, Gestellen und Trägern.

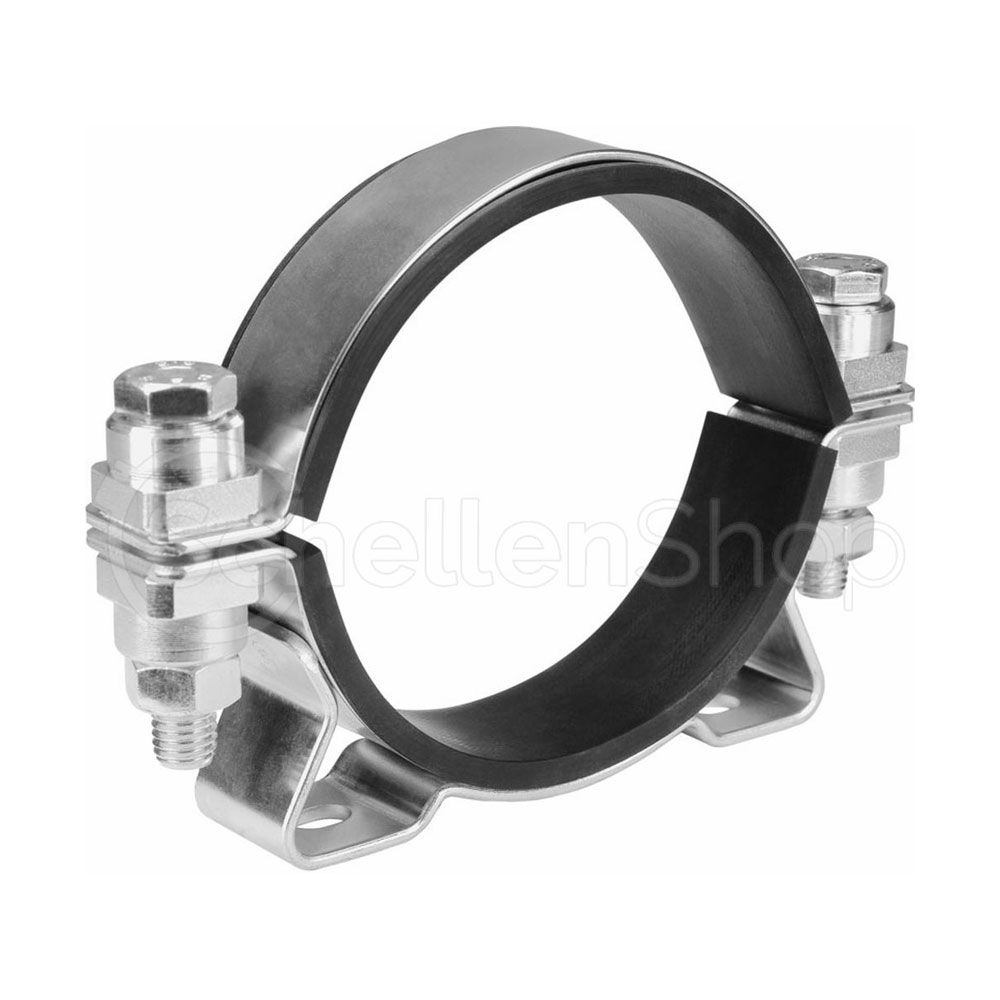

Halterungsschelle mit Konsole | HMK SPGU 6025 Die zweiteilige Halterungsschelle SPGU 6025 mit Gummiprofil ist die schwere, einteilige Ausfürhung der NORMAFIX® HMK. Bei dieser Variante sind die Konsolenenden umgelegt und an das Band gepunktet. Diese Konstruktion ermöglicht einen Einsatz auch bei hohen mechanischen Beanspruchungen sowie die Befestigung sehr schwerer Rohre und Behälter. Die Halterungsschellen sind in der Bandbreite 30 mm erhältlich.

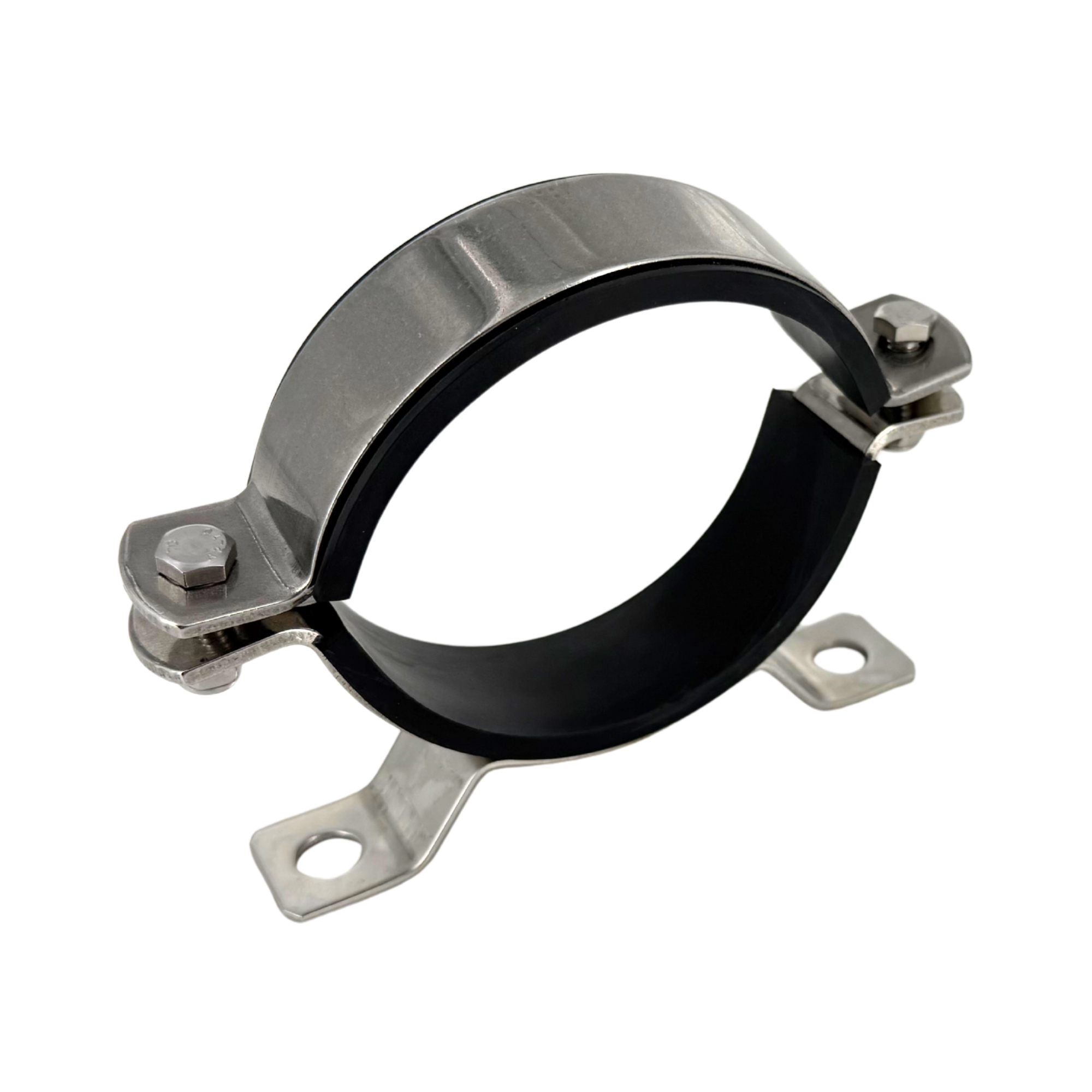

SPGU 6000 – Halterungsschelle mit Konsole und Gummi, zweiteilig, V2A Edelstahl Die SPGU 6000 Halterungsschelle ist eine zweiteilige Rohr- und Bauteilhalterung aus V2A Edelstahl 1.4301 mit angeschweißter Konsole und EPDM-Gummieinlage. Sie dient zur sicheren und zugleich vibrationsdämpfenden Befestigung von zylindrischen Bauteilen wie Hydrospeichern, Druckbehältern, Rohrleitungen oder vergleichbaren Komponenten an Wänden, Gestellen und Maschinenrahmen. Die Kombination aus stabiler Edelstahlschelle, punktgeschweißter Konsole und selbstklebendem EPDM-C-Profil ermöglicht eine robuste Befestigung bei gleichzeitig schonender Auflage des eingespannten Bauteils. Die SPGU 6000 eignet sich damit insbesondere für Anwendungen im Maschinen- und Anlagenbau, in der Hydraulik- und Fluidtechnik, Druckbehälter- und Speichertechnik sowie im Rohrleitungsbau. Zweiteilige Halterungsschelle für zylindrische Bauteile Die SPGU 6000 ist zweiteilig ausgeführt und umschließt das zu befestigende Bauteil über einen definierten Spannbereich. Dadurch können Hydrospeicher, Behälter, Leitungen oder andere zylindrische Komponenten formgerecht innerhalb der Schelle positioniert werden. Die zweiteilige Bauweise erleichtert insbesondere die Montage an bereits vorhandenen Bauteilen und eignet sich sowohl für Neuanlagen als auch für Reparatur-, Wartungs- und Nachrüstungsarbeiten. Punktgeschweißte Konsole zur direkten Befestigung Am Schellenboden befindet sich eine punktgeschweißte Konsole. Über die vorgesehenen Befestigungsbohrungen kann die Halterung direkt an einer Wand, einem Maschinenrahmen, einem Gestell oder einer anderen geeigneten Montagefläche befestigt werden. Dadurch bilden Schelle und Konsole eine kompakte Befestigungseinheit, bei der keine separate Halterung konstruiert werden muss. Dies vereinfacht insbesondere den Aufbau von Maschinen, Hydraulikanlagen und technischen Versorgungssystemen. EPDM-Gummieinlage zur vibrationsdämpfenden Lagerung Die Innenseite der Halterungsschelle ist mit einem selbstklebenden EPDM-C-Profil ausgestattet. Die Gummieinlage schafft eine elastische Trennschicht zwischen Schelle und Bauteil und unterstützt dadurch eine vibrationsdämpfende und oberflächenschonende Lagerung. Dies ist beispielsweise bei Hydraulikanlagen, Pumpensystemen oder Maschinen von Vorteil, bei denen Schwingungen und Vibrationen auftreten können. Gleichzeitig reduziert die Gummieinlage den direkten metallischen Kontakt zwischen Schelle und eingespanntem Bauteil. V2A Edelstahl 1.4301 für anspruchsvolle Einsatzbereiche Die Schelle und Konsole bestehen aus V2A Edelstahl der Werkstoffnummer 1.4301. Dadurch eignet sich die SPGU 6000 für zahlreiche Anwendungen, bei denen eine korrosionsbeständigere Befestigungslösung als bei unbehandeltem Stahl benötigt wird. Typische Einsatzbereiche finden sich daher nicht nur im klassischen Maschinen- und Anlagenbau, sondern auch in der Lebensmittel- und Prozessindustrie, Wasser- und Umwelttechnik sowie im Fahrzeug- und Sondermaschinenbau, sofern die Materialeigenschaften für die jeweilige Umgebung geeignet sind. Verfügbare Spannbereiche der SPGU 6000 Die Halterungsschelle ist in zahlreichen Spannbereichen erhältlich. Je nach Größe unterscheiden sich Bandbreite, Bohrlochdurchmesser und Lochmittenabstand: Spannbereich Bandbreite Bohrloch-Ø Lochmittenabstand 33–37 mm20 mm9 mm80 mm 43–47 mm20 mm9 mm80 mm 47–51 mm20 mm9 mm80 mm 51–56 mm20 mm9 mm80 mm 55–59 mm20 mm9 mm80 mm 62–66 mm20 mm9 mm80 mm 64–70 mm25 mm11 mm102 mm 71–76 mm25 mm11 mm102 mm 77–83 mm25 mm11 mm102 mm 83–95 mm25 mm11 mm102 mm 90–96 mm25 mm11 mm102 mm 96–102 mm25 mm11 mm102 mm 102–109 mm25 mm11 mm126 mm 108–114 mm25 mm11 mm126 mm 115–121 mm25 mm11 mm126 mm 20 mm oder 25 mm Bandbreite je nach Spannbereich Die kleineren Ausführungen von 33–37 mm bis 62–66 mm besitzen eine Bandbreite von 20 mm. Ab dem Spannbereich 64–70 mm werden die Schellen mit einer Bandbreite von 25 mm ausgeführt. Mit zunehmender Baugröße ändern sich zugleich die Abmessungen der Befestigungskonsole. Dadurch kann für unterschiedlich dimensionierte Bauteile eine passende Halterung gewählt werden. Bohrlochdurchmesser und Lochmittenabstände Für die Befestigung der Konsole stehen je nach Ausführung unterschiedliche Bohrungs- und Lochabstände zur Verfügung: 33–37 bis 62–66 mm: Bohrloch Ø 9 mm, Lochmittenabstand 80 mm 64–70 bis 96–102 mm: Bohrloch Ø 11 mm, Lochmittenabstand 102 mm 102–109 bis 115–121 mm: Bohrloch Ø 11 mm, Lochmittenabstand 126 mm Vor der Montage sollten sowohl der tatsächliche Außendurchmesser des zu befestigenden Bauteils als auch die vorhandenen Befestigungsmöglichkeiten an der Montagefläche geprüft werden. Technische Daten der SPGU 6000 Halterungsschelle Ausführung: zweiteilige Halterungsschelle mit Konsole und Gummieinlage Serie: SPGU 6000 Material Schelle: V2A Edelstahl Werkstoff: 1.4301 Material Gummieinlage: EPDM Gummiprofil: C-Profil, selbstklebend Konsole: am Schellenboden punktgeschweißt Bandbreiten: 20 mm und 25 mm Spannbereiche: 33–37 mm bis 115–121 mm Bohrlochdurchmesser: 9 mm oder 11 mm Lochmittenabstand: 80 mm, 102 mm oder 126 mm Typische Funktion: Rohr- und Bauteilhalterung Typische Anwendung: Hydrospeicher, Druckbehälter, Rohrleitungen und zylindrische Komponenten Für Hydrospeicher und Druckbehälter Ein typischer Einsatzbereich der SPGU 6000 Halterungsschelle ist die Befestigung von Hydrospeichern und Druckbehältern innerhalb von Maschinen und Hydraulikanlagen. Durch die umlaufende Schelle wird der zylindrische Körper gehalten, während die angeschweißte Konsole die Verbindung zum Maschinenrahmen oder zur Montagefläche herstellt. Die EPDM-Einlage unterstützt dabei eine vibrationsgedämpfte Lagerung und schützt die Oberfläche des eingespannten Bauteils vor direktem Kontakt mit der Edelstahlschelle. Auch für Rohrleitungen und weitere zylindrische Komponenten Neben Hydrospeichern und Behältern eignet sich die Halterung auch für weitere zylindrische Bauteile und Leitungen innerhalb von Maschinen und Anlagen. Typische Einsatzmöglichkeiten sind: Hydrospeicher Druckbehälter Rohrleitungen zylindrische Tanks und Behälter Filtergehäuse Komponenten von Hydrauliksystemen Bauteile in Pumpen- und Versorgungssystemen Maschinen- und Anlagenkomponenten Fahrzeug- und Nutzfahrzeugtechnik Sondermaschinen und individuelle Anlagenkonstruktionen Fertigung im eigenen Haus – auch kurzfristig verfügbar Die SPGU 6000 wird bei uns im eigenen Haus gefertigt. Dadurch können wir die Fertigung und Bereitstellung der Halterungsschellen direkt beeinflussen und viele Ausführungen auch kurzfristig verfügbar machen. Dies ist insbesondere für Maschinenbauer, Anlagenbauer und Instandhalter interessant, wenn Ersatzteile oder zusätzliche Halterungen kurzfristig für eine Reparatur, Erweiterung oder laufende Produktion benötigt werden. Für Maschinenbau, Hydraulik und industrielle Instandhaltung Die SPGU 6000 richtet sich insbesondere an professionelle Anwender aus: Maschinen- und Anlagenbau Hydraulik- und Fluidtechnik Druckbehälter- und Speichertechnik Rohrleitungsbau industrieller Wartung und Instandhaltung Fahrzeug- und Nutzfahrzeugbau Lebensmittel- und Prozessindustrie Wasser- und Umwelttechnik Sondermaschinenbau Weitere Konsolschellen und Rohrbefestigungen Weitere Bauformen und Größen finden Sie in unserer Kategorie Konsolschellen. Einen umfassenden Überblick über weitere Lösungen zur Befestigung von Rohren, Leitungen und technischen Bauteilen finden Sie außerdem in unserer Kategorie Rohrbefestigung. Hinweis: Für die Auswahl der passenden Halterungsschelle müssen der tatsächliche Außendurchmesser des Bauteils, die vorgesehene Einbaulage, auftretende statische und dynamische Belastungen sowie die Befestigung am Untergrund berücksichtigt werden. Bei Hydrospeichern, Druckbehältern und anderen sicherheitsrelevanten Bauteilen sind zusätzlich die technischen Vorgaben des jeweiligen Anlagen- oder Komponentenherstellers zu beachten.

Abstandsschelle Die Kabelschelle oder auch Rohr- Abstandschelle Typ ASL 733 von OBO Bettermann ermöglicht eine sichere Befestigung von Leitungen, Kabel oder Rohren an Wänden, Böden und Decken. Zur Befestigung werden Schraubanker, Anglerdübel oder Sprintschrauben der Größen M6 benötigt. Geprüft und zugelassen in Funktionserhalt-Systemen der Klassen E30 bis E90 nach DIN 4102 Teil 12.

Halterungsschelle mit Konsole Die Halterungsschelle SPGU 6011 mit Gummiprofil ist die schwere, einteilige Ausführung der NORMAFIX® HMK. Bei dieser Variante sind die Konsolenenden umgelegt und an das Band gepunktet. Diese Konsolenschellen Konstruktion ermöglicht einen Einsatz auch bei hohen mechanischen Beanspruchungen sowie die Befestigung sehr schwerer Rohre und Behälter. Die NORMAFIX® Halterungsschelle mit Konsole ist in der Bandbreite 30 mm erhältlich.
