Rohrverschraubungen & Kompressionsverbinder aus Kunststoff
Rohrverschraubungen und Kompressionsverbinder ermöglichen die kompakte Verbindung von Kunststoffrohren untereinander oder mit Gewindeanschlüssen. Je nach Bauform können Rohrleitungen gerade verbunden, umgelenkt, verzweigt oder auf unterschiedliche Rohrabmessungen reduziert werden.
Im Schellen-Shop finden Sie Kunststoff-Rohrverschraubungen aus der NORMAPLAST-Serie für technische Anwendungen im Maschinen- und Anlagenbau, Fahrzeugbau, Gerätebau sowie in der Fluid- und Versorgungstechnik. Weitere Verbindungssysteme finden Sie unter Rohrverbindungen.
Kompressionsverbinder EG gerade Einschraub-Verschraubung
Gerader Kompressionsverbinder mit Verschraubung zum Einschrauben Die NORMAPLAST® SV Verschraubungsteile besitzen auf einer Seite ein metrisches Gewinde und auf der anderen Seite eine Rohrverschraubungen. Diese Verschraubungen werden aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt.

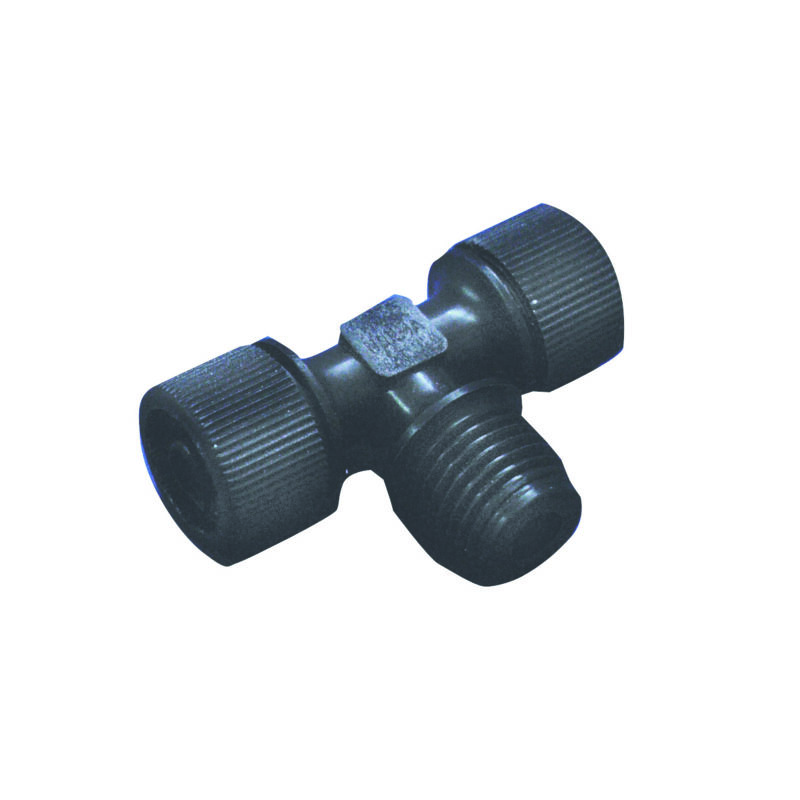

ET Einschraub-T-Verschraubung
NORMAPLAST® T-Verschraubung Die NORMAPLAST® T-Verschraubung hat auf einer Seite ein metrisches Gewinde und auf den anderen beiden Seite je eine Rohrverschraubungen. Diese NORMAPLAST® T-Verschraubung wird aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt. Der Durchmesser kann über die Auswahl festgelegt werden.
EWS Einschraub-Winkel-Verschraubung, schwenkbar
NORMAPLAST® Winkel-Verschraubung Die NORMAPLAST® Winkel-Verschraubung hat auf einer Seite ein metrisches Gewinde und auf der anderen Seite einRohrverschraubungen. Diese Verschraubungen werden aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt.
NORMAPLAST® VG / VGR / gerade Rohrverschraubung / Reduzierung
NORMAPLAST® VG gerade Rohrverschraubung Die NORMAPLAST® VG Rohrverschraubung als gerade Verschraubung (VG) oder auch Reduzierung (VGR). Die NORMAPLAST® VG gerade Rohrverschraubung besitzt auf beiden Seite eine Rohrverschraubung. Die Kompression-Verbinder werden aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt.
ETS Einschraub-T-Verschraubung, schwenkbar
NORMAPLAST® schwenkbare Einschraub T-Verschraubung Die NORMAPLAST® schwenkbare Einschraub T-Verschraubung hat auf einer Seite ein metrisches Gewinde und auf den anderen Seite zwei Rohrverschraubungen. Diese NORMAPLAST® schwenkbare Einschraub T-Verschraubung wird aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt.
EW Einschraub-Winkel-Verschraubung
Einschraub Winkel Verschraubung Diese NORMAPLAST® SV Einschraub Winkel Verschraubung hat auf einer Seite ein metrisches Gewinde und auf der anderen Seite eine Rohrverschraubung. Diese Verschraubungen werden aus schwarzem Polyamid 6 mit 30% Glasfaser gefertigt. Für die Einschraub Winkel Verschraubung sind verschiedene Abmessungen verfügbar.
Rohrverschraubungen und Kompressionsverbinder aus Kunststoff
Eine Rohrverschraubung verbindet ein Kunststoffrohr über eine mechanische Verschraubung mit einem weiteren Rohr oder einem Gewindeanschluss. Dadurch lassen sich kompakte und lösbare Rohrverbindungen realisieren.
Welche Ausführung geeignet ist, hängt insbesondere von Rohrabmessung, Gewindeart, Bauform und technischen Betriebsbedingungen ab.
Was ist eine Rohrverschraubung?
Bei einer Rohrverschraubung wird das Rohr entsprechend der vorgesehenen Konstruktion in der Verschraubung fixiert. Die mechanische Verbindung übernimmt dabei sowohl die Positionierung als auch die Abdichtung beziehungsweise Sicherung des Rohranschlusses gemäß Produktausführung.
Rohrverschraubungen werden häufig eingesetzt, wenn Kunststoffrohre mit Maschinen, Geräten, Ventilen oder anderen Rohrkomponenten verbunden werden sollen.
Einschraubverschraubungen für Kunststoffrohre
Einschraubverschraubungen kombinieren einen Rohranschluss mit einem Gewinde. Dadurch kann ein Kunststoffrohr direkt an ein Bauteil mit passendem Innengewinde angeschlossen werden.
Je nach Anwendung stehen gerade, gewinkelte oder verzweigte Bauformen zur Verfügung. Entscheidend ist, dass Rohrabmessung und Gewinde exakt zur vorhandenen Konstruktion passen.
Winkelverschraubungen für enge Einbauräume
Eine Winkelverschraubung ermöglicht die Umlenkung einer Rohrleitung, beispielsweise um 90 Grad. Das kann besonders bei begrenztem Einbauraum in Maschinen, Fahrzeugen oder Geräten sinnvoll sein.
Je nach Produktausführung stehen feste oder schwenkbare Winkelverschraubungen zur Verfügung. Schwenkbare Varianten erleichtern die Ausrichtung des angeschlossenen Rohres nach der Montage.
T-Verschraubungen für Rohrverzweigungen
Mit einer T-Verschraubung lässt sich eine Rohrleitung auf zwei Leitungswege aufteilen. Solche Bauformen eignen sich beispielsweise für Verteilfunktionen innerhalb von Fluid-, Versorgungs- oder Steuerungssystemen.
Auch bei T-Verschraubungen müssen Rohrabmessungen, Gewinde und Einbausituation zur jeweiligen Anwendung passen.
Gerade Rohrverschraubungen & Reduzierverschraubungen
Gerade Rohrverschraubungen verbinden zwei Rohrabschnitte in einer Linie. Reduzierverschraubungen ermöglichen dagegen den Übergang zwischen unterschiedlichen Rohrabmessungen.
Damit können Rohrsysteme angepasst werden, wenn zwei Leitungen mit unterschiedlichen Dimensionen miteinander verbunden werden sollen.
NORMAPLAST SV Rohrverschraubungen
Die NORMAPLAST-SV-Serie umfasst verschiedene Rohrverschraubungen und Kompressionsverbinder für Kunststoffrohre. Je nach Bauform stehen beispielsweise gerade Einschraubverschraubungen, Winkel-, T- und Reduzierverschraubungen zur Verfügung.
Weitere Produkte des Herstellers finden Sie unter NORMAPLAST.
Rohrverschraubungen aus PA6-GF30
Viele Verschraubungen dieser Kategorie bestehen aus PA6-GF30, also Polyamid 6 mit Glasfaserverstärkung. Der technische Kunststoff wird bei kompakten Verbindungselementen eingesetzt und eignet sich je nach Produktausführung für unterschiedliche industrielle Anwendungen.
Die konkreten mechanischen, thermischen und medienbezogenen Eigenschaften sind anhand der jeweiligen Produktdaten zu prüfen.
Feste oder schwenkbare Verschraubung?
Welche Bauform geeignet ist, hängt stark von der Einbausituation ab.
| Bauform | Typische Funktion |
|---|---|
| Gerade Einschraubverschraubung | Rohr direkt mit Gewindeanschluss verbinden |
| Winkelverschraubung | Rohrleitung umlenken |
| Schwenkbare Winkelverschraubung | Rohranschluss nach Montage ausrichten |
| T-Verschraubung | Rohrleitung verzweigen |
| Gerade Rohrverschraubung | Zwei Rohre direkt verbinden |
| Reduzierverschraubung | Unterschiedliche Rohrgrößen verbinden |
Rohrverschraubung oder Klemmringverschraubung?
Nicht jede Verschraubung ist für denselben Rohrtyp gedacht. Die NORMAPLAST-Kompressionsverbinder dieser Kategorie sind für kompakte Kunststoffrohrsysteme und kleine Rohrabmessungen ausgelegt.
Klemmringverschraubungen werden dagegen beispielsweise für größere PE-Rohre in Wasser-, Bewässerungs- oder Versorgungsanwendungen eingesetzt.
Die Verbindungssysteme sollten deshalb nicht allein nach dem Begriff „Verschraubung“, sondern nach Rohrtyp, Abmessung und Einsatzbereich ausgewählt werden.
Rohrverschraubung oder Kunststoff-Rohrverbinder?
Auch Kunststoff-Rohrverbinder erfüllen eine ähnliche Grundaufgabe, arbeiten jedoch mit einem anderen Verbindungskonzept.
- Rohrverschraubung: mechanische Verschraubung beziehungsweise Gewindeanschluss.
- Kunststoff-Rohrverbinder: direkte Verbindung von Kunststoffrohren über gerade, Winkel- oder T-Verbinder.
Passende Alternativen finden Sie unter Kunststoff-Rohrverbinder.
Rohrabmessung und Gewinde richtig auswählen
Für die Auswahl der passenden Rohrverschraubung müssen Rohrabmessung und Gewinde zum vorhandenen System passen. In dieser Kategorie stehen je nach Produkt beispielsweise Rohrabmessungen wie 6 x 1 mm oder 8 x 1 mm sowie unterschiedliche metrische und zöllige Gewinde zur Verfügung.
Vor der Bestellung sollten Sie prüfen:
- Rohr-Außendurchmesser
- Rohrwandstärke
- Gewindeart
- Gewindegröße
- Bauform: gerade, Winkel, T oder Reduzierung
- Ausrichtung: fest oder schwenkbar
- Betriebsbedingungen: Medium, Temperatur und Druck
Rohrverschraubungen für Maschinenbau, Fahrzeugbau & Fluidtechnik
Kunststoff-Rohrverschraubungen werden in zahlreichen technischen Bereichen eingesetzt, beispielsweise im:
- Maschinen- und Anlagenbau
- Fahrzeug- und Nutzfahrzeugbau
- Geräte- und Apparatebau
- Fluid- und Versorgungstechnik
- Pneumatik
- Dosier- und Pumpentechnik
- Sondermaschinenbau
- Wartungs- und Instandhaltungsbereich
Rohrverschraubungen kaufen im Schellen-Shop
Im Schellen-Shop erhalten Sie Rohrverschraubungen und Kompressionsverbinder aus Kunststoff in verschiedenen Bauformen, Rohrgrößen und Gewindeausführungen.
Auch kleine Stückzahlen können direkt bestellt werden. Bei Fragen zu Rohrabmessung, Gewinde, Bauform oder Material unterstützen wir Sie gerne bei der Auswahl der passenden Rohrverschraubung.
FAQ zu Rohrverschraubungen
Was ist eine Rohrverschraubung?
Eine Rohrverschraubung ist ein mechanisches Verbindungselement, mit dem ein Rohr mit einem weiteren Rohr oder einem Gewindeanschluss verbunden werden kann.
Was ist eine Einschraubverschraubung?
Eine Einschraubverschraubung verbindet ein Rohr mit einem Bauteil über ein entsprechendes Gewinde.
Wofür wird eine Winkelverschraubung verwendet?
Eine Winkelverschraubung ermöglicht eine Richtungsänderung der Rohrleitung und eignet sich besonders bei begrenztem Einbauraum.
Was ist eine Reduzierverschraubung?
Eine Reduzierverschraubung verbindet zwei Rohrleitungen mit unterschiedlichen Abmessungen.
Was ist der Unterschied zwischen Rohrverschraubung und Klemmringverschraubung?
Die Verbindungssysteme unterscheiden sich hinsichtlich Rohrtyp, Abmessung und Klemmmechanismus. Klemmringverschraubungen werden beispielsweise häufig für größere PE-Rohre eingesetzt, während die hier angebotenen NORMAPLAST-Verschraubungen für kompakte Kunststoffrohrsysteme vorgesehen sind.
Was bedeutet PA6-GF30?
PA6-GF30 bezeichnet Polyamid 6 mit 30 Prozent Glasfaserverstärkung. Dieser Werkstoff wird für verschiedene technische Kunststoffkomponenten eingesetzt.
Wie finde ich die richtige Rohrverschraubung?
Prüfen Sie Rohrabmessung, Rohrwandstärke, Gewindeart, Gewindegröße und gewünschte Bauform. Zusätzlich müssen Medium, Temperatur und Druck zur technischen Produktausführung passen.
