APRILIA Benzinkupplungsset für 6 mm Benzinschlauch | Aprilia RSV 1000 98-2003

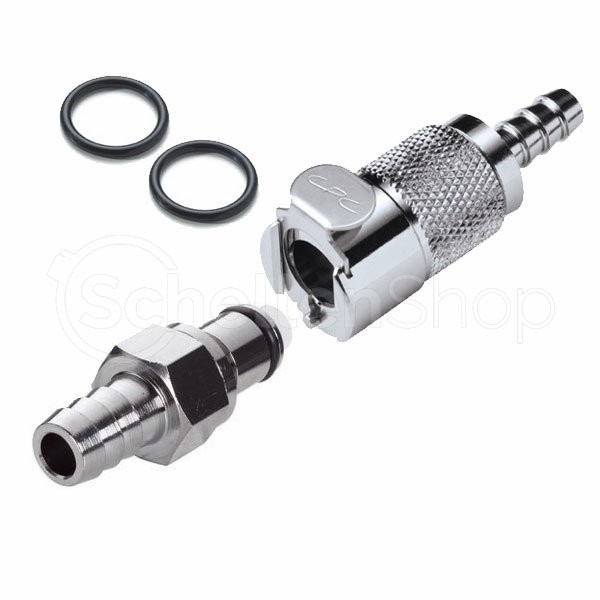

Das Aprilia Benzinkupplungsset für 6 mm Benzinschlauch besteht aus:
1xKupplung LCD17004V mit Absperrventil und einem 6,4 mm Schlauchanschluss für 6 mm Benzinschlauch, mit integrierter VITON-Dichtung (FKM) 1x Stecker LCD22004V mit Absperrventil und einem 6,4 mm Schlauchanschluss für 6 mm Benzinschlauch, mit integrierter VITON-Dichtung (FKM) 2xErsatzdichtung 731104 aus VITON (FKM)
Viton Dichtung für Benzinkupplung
Viton Dichtung für Benzinkupplung. Ersatz-Dichtung aus Viton (FLUOROCARBON) für Stecker der Serien PLC, PLC12, LC, APC und NS4 für den Einsatz in Verbindung mit Kraftstoff.Abmessung:Ø außen: ca. 11 mmØ innen: ca. 8 mm
Schnellkupplung für 6-7 mm Benzinschlauch für Aprilla, BMW und Triumph
Die Schnellkupplung PLCD17004V mit Absperrventil hat einen 6,4 mm Schlauchanschluss für einen 6-7 mm Benzinschlauch. Durch die integrierte VITON-Dichtung (FKM) ist die PLCD17004V für den Einsatz in Verbindung mit Kraftstoff geeignet.
Schnellkupplung ist passend für folgende und viele weitere Motorradmodelle: APRILLA - Capo Nord APRILLA - RSV Tuono APRILLA - RST 1000 BMW - R 1150 GS Adventure TRIUMPH - Sprint
Kraftstoffkupplung für 6-7 mm Benzinschlauch
Die Kraftstoffkupplung LCD17004V mit Absperrventil und einem 6,4 mm Schlauchanschluss für 6-7 mm Benzinschlauch. Durch die integrierte VITON-Dichtung (FKM) ist die LCD17004V für den Einsatz in Verbindung mit Kraftstoff geeignet.
Kraftstoffkupplung, passend für folgende und viele weitere Motorradmodelle:
APRILLA - Capo Nord APRILLA - RSV Tuono APRILLA - RST 1000 BMW - R 1150 GS Adventure TRIUMPH - Sprint
Gerader Stecker für 6 mm und 7 mm Benzinschlauch
Der Stecker LCD22004V mit Absperrventil und einem 6,4 mm Schlauchanschluss für 6 und 7 mm Benzinschlauch. Der LCD22004V besitzt eine VITON-Dichtung (FKM) und ist somit kraftstoffbeständig.
Diese Benzinschlauchtülle ist für viele verschiedene Motorrad Modelle passend.
Gerader Benzinschlauch Stecker für 6 mm Benzinleitung
Der Benzinschlauch Stecker PLCD22004V mit Absperrventil und einem 6,4 mm Schlauchanschluss für 6 und 7 mm Benzinschlauch. Der Benzinschlauch Stecker PLCD22004V besitzt eine VITON-Dichtung (FKM) und ist somit kraftstoffbeständig.
Schraubschelle
Schraubschellen mit Zylinderschraube Mini R+S mit einer von Bandbreite 5.0 mm und Bandstärke 0.4 mm. Die Mini R+S besteht komplett aus Edelstahl V2A (1.4301).
1-Ohr Klemmen aus Edelstahl mit Einlagering
Die 1-Ohr Klemmen aus Edelstahl mit Einlagering eigent sich ideal für anspruchsvolle Abbindungen mit weichen und harten Gummi- oder Kunstoffmaterialien. Der dünnwandige Einlagering mit bis zu 0,3 mm Materialstärke und oval ausgebildeter, nach ausßen gerichteter Sicke, überbrückt den Ohrspalt des Klemmenohres. Damit gewährleistet er eine einheitliche Kompression nahezu am gesamten inneren Umfang der Klemme. Der Spannbereich der 1-Ohr Klemmen aus Edelstahl mit Einlagering ist in verschiedenen Abstufungen von 2,5 mm bis maximal 30 mm wählbar.
Mini Spannbackenschelle
Die Mini Spannbackenschelle von ABA eignet sich vor allem für die Verwendung mit kleinen, dünnwandigen Schläuchen. Diese mini Spannbackenschelle bietet hervorragende Spannkraft und ist schraubenlosen Schellen weit überlegen. Der Durchmesser der kleinen Spannbackenschelle ist von 7 mm bis 20 mm wählbar.
Einsatzbereich der mini Spannbackenschelle
Spannbackenschelle für sicherheitsrelevante Anwendungen und an besonders harten Schläuchen
Haushaltsgeräte, Sanitärhandwerk im Innenbereich
Benzinschläuche
Merkmale
glatte Innenseite
abgerundete Bandkanten
durch eine Mutter gesichert
Anzug durch Sechskantschraube mit Schlitz
Benzin- / Kraftstoffschlauch mit aufvulkanisierter Textilflechtung – Meterware
Der Benzin- und Kraftstoffschlauch als Meterware eignet sich für handelsübliche Kraftstoffe wie Benzin einschließlich E10 und Diesel. Darüber hinaus kann der Schlauch für Heizöl, Wasser und Luft eingesetzt werden. Die aufvulkanisierte Textilflechtung schützt die Schlauchoberfläche und sorgt für eine robuste Ausführung bei mechanischen Belastungen und äußeren Einwirkungen.
Der Kraftstoffschlauch ist in mehreren Innen- und Außendurchmessern erhältlich und wird als Meterware angeboten. Dadurch kann die benötigte Schlauchlänge passend zum jeweiligen Einsatz gewählt werden.
Verfügbare Abmessungen, Betriebsdruck und Biegeradius
Abmessung innen x außen
Min. Biegeradius
Betriebsdruck
5,5 x 10,5 mm
40 mm
7 bar
7,5 x 12,5 mm
50 mm
7 bar
9,0 x 15,0 mm
60 mm
7 bar
11,0 x 17,0 mm
70 mm
7 bar
15,0 x 23,0 mm
90 mm
10 bar
Passend für verschiedene Benzinschlauchanschlüsse
Bei der Auswahl des passenden Kraftstoffschlauchs ist insbesondere der Innendurchmesser des Schlauchs in Verbindung mit dem Außendurchmesser des Anschlussstutzens zu berücksichtigen.
5,5 x 10,5 mm: passend für Benzinschlauchanschlüsse mit 6 oder 7 mm Außendurchmesser
7,5 x 12,5 mm: passend für Benzinschlauchanschlüsse mit 7 oder 8 mm Außendurchmesser
9,0 x 15,0 mm: passend für Benzinschlauchanschlüsse mit 9 mm Außendurchmesser
11,0 x 17,0 mm: passend für Benzinschlauchanschlüsse mit 11 oder 12 mm Außendurchmesser
Für die Ausführung 15,0 x 23,0 mm sollte der benötigte Anschlussdurchmesser passend zur jeweiligen Anwendung geprüft werden.
Aufvulkanisierte Textilflechtung für zusätzlichen Schutz
Die außenliegende Textilflechtung ist auf den Kraftstoffschlauch aufvulkanisiert. Dadurch liegt die textile Ummantelung fest am Schlauch an und schützt die Oberfläche vor äußeren mechanischen Einwirkungen.
Die Textilummantelung macht den Schlauch insbesondere für Anwendungen interessant, bei denen neben der Medienbeständigkeit auch eine robuste Außenfläche gefragt ist.
Geeignet für Benzin, Diesel und weitere Medien
Der textilummantelte Schlauch kann für unterschiedliche flüssige und gasförmige Medien eingesetzt werden. Dazu gehören:
Benzin: einschließlich E10
Diesel
Heizöl
Wasser
Luft
Damit eignet sich der Schlauch unter anderem für Kraftstoffleitungen sowie weitere technische Schlauchverbindungen, sofern Abmessung, Betriebsdruck und Medium zur jeweiligen Anwendung passen.
Was bedeutet der minimale Biegeradius?
Der angegebene minimale Biegeradius beschreibt, wie eng der Kraftstoffschlauch verlegt werden darf. Ein zu kleiner Biegeradius kann dazu führen, dass der Schlauch geknickt oder der freie Querschnitt reduziert wird.
Je größer der Schlauchdurchmesser, desto größer ist daher auch der erforderliche Mindestbiegeradius. Dieser liegt je nach Ausführung zwischen 40 und 90 mm.
Betriebsdruck bis 10 bar
Die Ausführungen von 5,5 x 10,5 bis 11,0 x 17,0 mm sind für einen Betriebsdruck von bis zu 7 bar ausgelegt. Die größte Ausführung mit 15,0 x 23,0 mm erreicht einen Betriebsdruck von bis zu 10 bar.
Kraftstoffschlauch als Meterware bestellen
Der Benzin- und Kraftstoffschlauch wird als Meterware angeboten. Dadurch können Sie die benötigte Länge passend zu Ihrer Anwendung bestellen und den Schlauch anschließend entsprechend der gewünschten Leitungsführung zuschneiden.
Technische Eigenschaften im Überblick
Produkttyp: Benzin- / Kraftstoffschlauch
Ausführung: mit aufvulkanisierter Textilflechtung
Lieferform: Meterware
Verfügbare Abmessungen: 5,5 x 10,5 mm bis 15,0 x 23,0 mm
Betriebsdruck: je nach Ausführung 7 oder 10 bar
Minimaler Biegeradius: je nach Ausführung 40 bis 90 mm
Geeignete Medien: Benzin einschließlich E10, Diesel, Heizöl, Wasser und Luft
Besonderheit: aufvulkanisierte textile Außenflechtung
