CPC LC Schnellkupplungen aus verchromtem Messing
Die CPC LC-Serie umfasst robuste Schnellkupplungen aus verchromtem Messing für Fluid- und Gasanwendungen mit erhöhten Anforderungen an Druck, Temperatur und mechanische Belastbarkeit. Die Metallkupplungen lassen sich über die CPC Entriegelungstaste komfortabel mit einer Hand verbinden und wieder trennen.
Im Schellen-Shop finden Sie LC Schnellkupplungen für Schlauchinnendurchmesser von 6,4 bis 9,5 mm sowie mit unterschiedlichen NPT-, BSPT-, BSPP- und Klemmringanschlüssen. Kupplungen und Stecker stehen mit oder ohne Absperrventil, als Inline-Ausführung, Winkelstecker oder für die Plattenmontage zur Verfügung.
Ein besonderer Vorteil der LC-Serie ist ihre Kompatibilität mit passenden Komponenten der CPC PLC- und PLC12-Serie. Dadurch lassen sich Metall-, Acetal- und Polypropylen-Komponenten innerhalb der kompatiblen Kupplungsplattform miteinander kombinieren.
LCD26004BSPP - CPC Messing Stecker 1/4" BSPP Innengewinde
CPC Messing Stecker mit 1/4" BSPP Innengewinde Der CPC Messing Stecker mit 1/4" BSPP Innengewinde für Kupplungen der LC-Serie ist sehr robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer. Die LC-Serie ist auch in einer Hochtemperaturausführung lieferbar und ausgelegt für höheren Druck. Der CPC Messing Stecker mit 1/4" BSPP Innengewinde ermöglicht ein bequemes Verbinden und Trennen mit einer Hand und hat ein Absperrventil integriert. Die CPC Serie bietet eine hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.

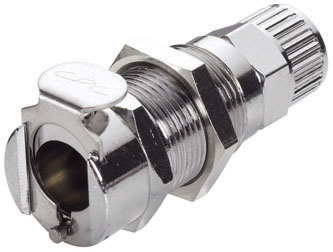

LC12006 - CPC Messing Kupplung 9,5 mm AD / 6,4 mm ID Klemmringverschraubung
CPC Kupplung Messing LC12006 | Klemmringverschraubung 9,5 x 6,4 mm | Plattenmontage Realisieren Sie professionelle und dauerhaft sichere Schlauchverbindungen mit der bewährten Systemtechnik von CPC. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit der verchromten Messing-Kupplung LC12006 ein absolutes Premium-Bauteil. Sie eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für hochwertige B2C-Projekte, bei denen es auf absolute Präzision und langlebige Zuverlässigkeit ankommt. Sichere Klemmringverschraubung und Plattenmontage Diese Kupplung ist mit einer präzisen Klemmringverschraubung ausgestattet, die exakt auf Schläuche mit einem Außendurchmesser (AD) von 9,5 mm und einem Innendurchmesser (ID) von 6,4 mm abgestimmt ist. Die Verschraubung umschließt den Schlauch sicher und sorgt für eine extrem zugfeste Verbindung. Ein weiteres Highlight ist die integrierte Überwurfmutter zur Plattenmontage (Schottverschraubung). Damit lässt sich die Kupplung sauber, verdrehsicher und stabil an Gehäusen, Maschinenwänden, Schaltschränken oder Panels fixieren. Hochwertiges Messing verchromt und breite Kompatibilität Gefertigt aus robustem, verchromtem Messing, überzeugt die Kupplung durch eine hohe mechanische Belastbarkeit und ein sauberes, glattes Finish. Im Inneren sorgt ein langlebiger Buna-N Dichtring (Nitrilkautschuk) für den optimalen Schutz vor Leckagen. Bitte beachten Sie: Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und bietet somit maximalen Durchfluss. Das Verbindungsstück zum Gegenpart hat ein Steckmaß von ca. 11,1 mm. Das macht die Kupplung im System äußerst flexibel, da Sie sie nahtlos mit allen CPC Steckern der beliebten PLC-, PLC12- und LC-Serie kombinieren können. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / LC12006 Anschlussart: Klemmringverschraubung Schlauchmaß: 9,5 mm AD (Außen) / 6,4 mm ID (Innen) Material Gehäuse: Messing, verchromt Dichtungsmaterial: Buna-N Ausführung: ohne Absperrventil (strömungsoffen) Montage: inklusive Überwurfmutter zur einfachen Plattenmontage System-Kompatibilität: Passend für alle CPC Stecker der Serien PLC, PLC12 und LC (Steckmaß ≈ 11,1 mm)

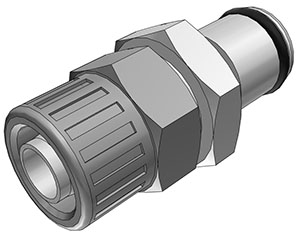

LC20006 - CPC Messing Stecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung
CPC Stecker Messing LC20006 | Klemmringverschraubung 9,5 x 6,4 mm | Plattenmontage Realisieren Sie professionelle und dauerhaft sichere Schlauchverbindungen mit der bewährten Systemtechnik von CPC. Mit dem verchromten Messing-Stecker LC20006 entscheiden Sie sich für ein absolutes Premium-Bauteil. Er eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für hochwertige B2C-Projekte, bei denen es auf absolute Präzision, schnelle Handhabung und langlebige Zuverlässigkeit ankommt. Sichere Klemmringverschraubung und Plattenmontage Dieser Kupplungsstecker ist mit einer präzisen Klemmringverschraubung ausgestattet, die exakt auf Schläuche mit einem Außendurchmesser (AD) von 9,5 mm und einem Innendurchmesser (ID) von 6,4 mm zugeschnitten ist. Die Verschraubung umschließt den Schlauch sicher und sorgt für eine extrem zugfeste Verbindung. Ein entscheidender Montagevorteil ist die integrierte Überwurfmutter zur Plattenmontage (Schottverschraubung). Damit lässt sich der Stecker sauber, verdrehsicher und stabil an Gehäusen, Maschinenwänden, Schaltschränken oder Panels fixieren. Hochwertiges Messing verchromt und breite Kompatibilität Gefertigt aus robustem, verchromtem Messing, überzeugt der Stecker durch eine hohe mechanische Belastbarkeit und einen sauberen, effektiven Korrosionsschutz. Eine Buna-N Dichtung (Nitrilkautschuk) unterstützt den leckagefreien Betrieb des Systems. Bitte beachten Sie: Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und bietet somit einen ungehinderten, maximalen Mediendurchfluss. Das Verbindungsstück zur Kupplung besitzt ein Außenmaß von ca. 11,1 mm. Das macht den Stecker äußerst flexibel, da Sie ihn nahtlos mit allen CPC Kupplungen der beliebten PLC-, PLC12- und LC-Serie kombinieren können. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / LC20006 Produkttyp: Stecker / Nippel Anschlussart: Klemmringverschraubung Schlauchmaß: 9,5 mm AD (Außen) / 6,4 mm ID (Innen) Material Gehäuse: Messing, verchromt Dichtungsmaterial: Buna-N Ausführung: ohne Absperrventil (strömungsoffen) Montage: inklusive Überwurfmutter zur einfachen Plattenmontage System-Kompatibilität: Passend für alle CPC Kupplungen der Serien PLC, PLC12 und LC (Steckmaß ≈ 11,1 mm)

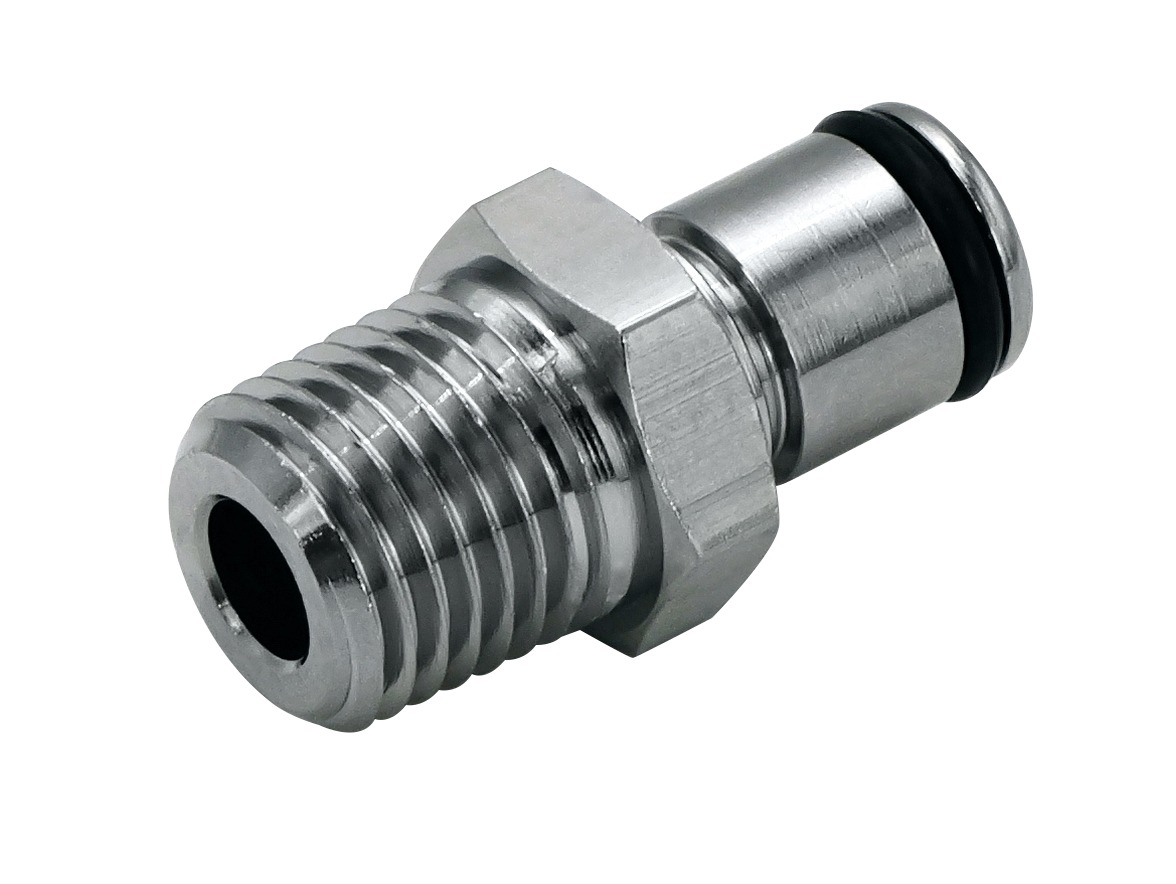

LC24004 - CPC Stecker 1/4" NPT Außengewinde, ohne Absperrventil, Buna-N Dichtung
CPC Stecker Messing LC24004 | 1/4" NPT Außengewinde | ohne Ventil Realisieren Sie professionelle und absolut dichte Leitungsverbindungen mit der bewährten Systemtechnik von CPC. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit dem verchromten Messing-Stecker LC24004 ein hochwertiges Premium-Bauteil. Er eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Pneumatik und im Gerätebau sowie für professionelle B2C-Projekte, bei denen höchste Präzision, Robustheit und ein maximaler Mediendurchfluss gefordert sind. 1/4" NPT Außengewinde für sicheren Halt Dieser Kupplungsstecker ist mit einem genormten 1/4" NPT Außengewinde ausgestattet, das sich fest und sicher in entsprechende Innengewinde von Anlagen und Verteilern einschrauben lässt. Da dieses Modell komplett ohne Absperrventil (ungekuppelt strömungsoffen) konstruiert ist, profitieren Sie von einem maximalen, ungehinderten Durchfluss ohne störende Druckverluste in Ihrem Leitungssystem. Verchromtes Messing für höchste Beanspruchung Gefertigt aus robustem, verchromtem Messing, überzeugt der Stecker durch eine extrem hohe mechanische Belastbarkeit und einen exzellenten Korrosionsschutz im Arbeitsalltag. In Kombination mit dem integrierten O-Ring aus widerstandsfähigem Buna-N (Nitrilkautschuk) meistert das Bauteil problemlos einen enormen Druckbereich von bis zu 17,3 bar sowie extreme thermische Bedingungen mit Temperaturen von -40 °C bis 82 °C. Breite System-Kompatibilität (LC / PLC) Das Verbindungsstück zur Kupplung besitzt ein standardisiertes Außenmaß von ca. 11,1 mm. Das macht den Stecker im System äußerst flexibel: Er lässt sich nahtlos, sicher und leckagefrei mit allen CPC Kupplungen der bewährten PLC-, PLC12- und LC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / LC24004 Anschlussart: 1/4" NPT Außengewinde Material Gehäuse: Messing, verchromt Dichtungsmaterial: Buna-N (Nitrilkautschuk) Ausführung: ohne Absperrventil (strömungsoffen) Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Kupplungen der Serien PLC, PLC12 und LC (Steckmaß ≈ 11,1 mm)

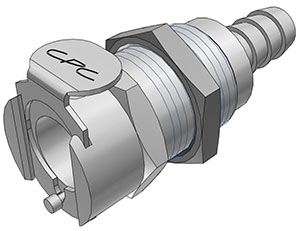

LC16005 - CPC Kupplung 7,9 mm Schlauchanschluss, Plattenmontage, ohne Absperrventil
CPC Kupplung Messing LC16005 | 7,9 mm Schlauchanschluss | Plattenmontage Realisieren Sie professionelle, sichere und dauerhaft dichte Schlauchverbindungen mit der erstklassigen Systemtechnik von CPC. Als Ihr Spezialist für Befestigung und Verbindung bieten wir Ihnen mit der verchromten Messing-Kupplung LC16005 ein extrem robustes Premium-Bauteil. Sie eignet sich perfekt für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für professionelle B2C-Projekte, bei denen höchste Präzision, schnelle Handhabung und Langlebigkeit gefordert sind. Sicherer 7,9 mm Schlauchanschluss und Plattenmontage Diese Kupplung ist mit einem profilierten Schlauchanschluss für 7,9 mm Schläuche (Innendurchmesser) ausgestattet. Das speziell geformte Tüllenprofil erleichtert das Aufschieben des Schlauchs und garantiert im Betrieb eine enorm zugfeste und leckagefreie Verbindung. Ein entscheidender Montagevorteil ist die integrierte Überwurfmutter zur Plattenmontage (Schottverschraubung). Damit lässt sich die Kupplung sauber, verdrehsicher und extrem stabil an Gehäusen, Maschinenwänden, Schaltschränken oder Panels fixieren. Verchromtes Messing für höchste Beanspruchung Gefertigt aus massivem, verchromtem Messing, überzeugt die Kupplung durch eine hohe mechanische Belastbarkeit und einen exzellenten Korrosionsschutz. Das Gehäuse meistert mühelos einen enormen Druckbereich von bis zu 17,3 bar sowie extreme thermische Bedingungen mit Temperaturen von -40 °C bis 82 °C. Bitte beachten Sie: Dieses Modell ist ohne Absperrventil ausgeführt (ungekuppelt strömungsoffen) und garantiert somit einen maximalen, ungehinderten Mediendurchfluss ohne nennenswerte Druckverluste im System. Breite System-Kompatibilität (LC / PLC) Das Verbindungsstück zum Stecker besitzt ein standardisiertes Innenmaß von ca. 11,1 mm. Das macht die Kupplung im System äußerst flexibel: Sie lässt sich nahtlos, sicher und spielend leicht mit allen CPC Steckern der beliebten PLC-, PLC12- und LC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / LC16005 Anschlussart: Schlauchanschluss (Tülle) Schlauchmaß: 7,9 mm (Innendurchmesser) Material Gehäuse: Messing, verchromt Ausführung: ohne Absperrventil (strömungsoffen) Montage: inklusive Überwurfmutter zur einfachen Plattenmontage Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Stecker der Serien PLC, PLC12 und LC (Steckmaß ≈ 11,1 mm)
LCD40004 - CPC Stecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, Plattenmontage, mit Absperrventil
CPC Stecker Messing LCD40004 | Klemmring 6,4 x 4,3 mm | mit Ventil | Plattenmontage Realisieren Sie professionelle, sichere und absolut tropffreie Schlauchverbindungen mit der bewährten Systemtechnik von CPC. Mit dem verchromten Messing-Stecker LCD40004 entscheiden Sie sich für ein echtes Premium-Bauteil. Er eignet sich hervorragend für anspruchsvolle B2B-Anwendungen in der Industrie, Fluidtechnik und im Gerätebau sowie für hochwertige B2C-Projekte, bei denen höchste Präzision, Sauberkeit und Langlebigkeit gefordert sind. Integriertes Absperrventil und sichere Klemmringverschraubung Ein entscheidender Vorteil dieses Modells ist die Ausführung mit Absperrventil. Beim Entkuppeln schließt der Stecker automatisch und verhindert zuverlässig das Austreten von Flüssigkeiten oder Gasen – ideal für saubere Arbeitsumgebungen und die Handhabung kritischer Medien. Die präzise Klemmringverschraubung ist exakt auf Schläuche mit einem Außendurchmesser (AD) von 6,4 mm und einem Innendurchmesser (ID) von 4,3 mm zugeschnitten und sorgt im Betrieb für eine extrem zugfeste Verbindung. Dank der mitgelieferten Überwurfmutter zur Plattenmontage (Schottverschraubung) lässt sich der Stecker zudem stabil und verdrehsicher an Gehäusen, Maschinenwänden oder Panels fixieren. Verchromtes Messing für höchste Beanspruchung Gefertigt aus robustem, verchromtem Messing, überzeugt der Stecker durch eine hohe mechanische Belastbarkeit und einen exzellenten Korrosionsschutz im Alltag. Im Zusammenspiel mit dem integrierten O-Ring aus widerstandsfähigem Buna-N (Nitrilkautschuk) meistert das Bauteil problemlos einen enormen Druckbereich von bis zu 17,3 bar sowie extreme thermische Bedingungen mit Temperaturen von -40 °C bis 82 °C. Breite System-Kompatibilität (LC / PLC) Das Verbindungsstück zur Kupplung (inklusive O-Ring) besitzt ein standardisiertes Außenmaß von ca. 11,1 mm. Das macht den Stecker im System äußerst flexibel: Er lässt sich nahtlos, sicher und leckagefrei mit allen CPC Kupplungen der bewährten PLC-, PLC12- und LC-Serie kombinieren. Technische Daten auf einen Blick Hersteller / Modell: CPC (Colder Products Company) / LCD40004 Anschlussart: Klemmringverschraubung Schlauchmaß: 6,4 mm AD (Außen) / 4,3 mm ID (Innen) Material Gehäuse: Messing, verchromt Dichtungsmaterial: Buna-N (Nitrilkautschuk) Ausführung: mit Absperrventil (schließt beim Entkuppeln) Montage: inklusive Überwurfmutter zur Plattenmontage Temperaturbereich: -40 °C bis +82 °C Max. Betriebsdruck: 17,3 bar System-Kompatibilität: Passend für alle CPC Kupplungen der Serien PLC, PLC12 und LC (Steckmaß ≈ 11,1 mm)
LC21004 - CPC Messing Winkelstecker 6,4 mm AD / 4,3 mm ID Klemmringverschraubung, ohne Absperrventil
CPC Messing Winkelstecker mit 6,4 mm Klemmringverschraubung Der CPC Winkelstecker LC21004 mit einer Klemmringverschraubung (6,4 mm Außendurchmesser und 4,3 mm Innendurchmesser). Der CPC Winkelstecker LC21004 besitzt kein Absperrventil. Das Material des Winkelstecker ist verchromtes Messing und der Dichtring ist aus Buna-N gefertigt. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Maß von ≈ 11,1 mm. Sie können diesen Winkelstecker mit allen CPC Kupplungen der PLC-, PLC12- und LC- Serie kombinieren.
LCD24004BSPT - Messing Kupplung Stecker 1/4" BSPT Außengewinde
Messing Kupplung Stecker mit 1/4" BSPT Außengewinde Der Messing Kupplung Stecker der LC-Serie ist robust. Die Konstruktion aus verchromtem Messing sorgt für lange Lebensdauer. Die LC-Serie ist auch in Hochtemperaturausführung lieferbar und ausgelegt für höheren Druck. Sie ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LCD10004BSPTHT - CPC Messing Kupplung 1/4" BSPT Außengewinde - High Temperature
CPC Messing Kupplung mit 1/4" BSPT Außengewinde Die CPC Messing Kupplung mit 1/4" BSPT Außengewinde der LC-Serie sind sehr stabil. Diese Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer. Die LC-Serie ist auch in einer Hochtemperaturausführung lieferbar und ausgelegt für höheren Drucke. Die CPC Messing Kupplung mit 1/4" BSPT Außengewinde ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die CPC Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LC22006 - CPC Messing Stecker 9,5 mm Schlauchanschluss
CPC Messing Stecker mit 9,5 mm Schlauchanschluss Der CPC Messing Stecker der LC-Serie ist robust und die Konstruktion aus verchromtem Messing ist für eine lange Lebensdauer ausgelegt. Die CPC LC-Serie ist auch in einer Hochtemperaturausführung lieferbar, die für einen höheren Druck geeignet ist. Der CPC Messing Stecker mit 9,5 mm Schlauchanschluss ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LCD17005 - CPC Messing Kupplung 7,9 mm Schlauchanschluss
CPC Messing Kupplung mit 7,9 mm Schlauchanschluss Die CPC Messing Kupplung mit 7,9 mm Schlauchanschluss der LC-Serie ist robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer. Die CPC LC-Serie ist auch in einer Hochtemperaturausführung lieferbar und ausgelegt für höheren Druck. Die CPC Messing Kupplung mit 7,9 mm Schlauchanschluss ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die CPC Serie bietet eine hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LC17004 - CPC Messing Kupplung 6,4 mm Schlauchanschluss
CPC Kupplung aus Messing mit 6,4 mm Schlauchanschluss Die CPC Kupplung aus Messing mit 6,4 mm Schlauchanschluss der LC-Serie ist sehr robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer. Die CPC LC-Serie ist auch in einer Hochtemperaturausführung lieferbar und ausgelegt für höheren Druck. Die CPC Kupplung aus Messing mit 6,4 mm Schlauchanschluss ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die CPC Serie bietet eine hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
PLC320 - Staubkappe für CPC Stecker
Staubkappe für CPC Kupplung Stecker Staubkappe für CPC Kupplung Stecker der Serien PLC, PLC12 und LC. Diese Staubkappe für CPC-Stecker, die verwendet wird, um das Eindringen von Staub und Fremdkörpern in den CPC-Stecker zu verhindern. Die Staubkappe wird am Ende des CPC-Steckers aufgebracht.
LCD22005 - CPC Messing Stecker 7,9 mm Schlauchanschluss
CPC Messing Stecker mit 7,9 mm Schlauchanschluss Der CPC Messing Stecker mit 7,9 mm Schlauchanschluss der LC-Serie ist robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer und auch in einer Hochtemperaturausführung lieferbar. Der CPC Messing Stecker ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Der CPC Messing Stecker mit 7,9 mm Schlauchanschluss hat ein Absperrventil. Die Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LCD42006 - CPC Messing Stecker 9,5 mm Schlauchanschluss
CPC Messing Stecker mit 9,5 mm Schlauchanschluss Der CPC Messing Stecker mit 9,5 mm Schlauchanschluss der LC-Serie ist sehr robust. Die Konstruktion aus verchromtem Messing sorgt für lange Lebensdauer. Die LC-Serie ist auch in Hochtemperaturausführung lieferbar und ausgelegt für einen hohen Druck. Der CPC Messing Stecker mit 9,5 mm Schlauchanschluss ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Der CPC Messing Stecker mit 9,5 mm Schlauchanschluss hat ein Absperrventil. Die CPC LC Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LC24006 - CPC Messing Stecker 3/8" NPT Außengewinde
CPC Messing Stecker mit 3/8" NPT Außengewinde Der CPC Messing Stecker mit 3/8" NPT Außengewinde der LC-Serie ist robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer und Einsatzfähigkeit. Die CPC LC-Serie ist auch in einer Hochtemperaturausführung lieferbar, die für höheren Druck ausgelegt ist. Der CPC Messing Stecker mit 3/8" NPT Außengewinde ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Diese CPC Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LC22004 - CPC Messing Stecker 6,4 mm Schlauchanschluss
CPC Messing Stecker mit 6,4 mm Schlauchanschluss Der CPC Messing Stecker mit 6,4 mm Schlauchanschluss für Kupplungen der LC-Serie ist robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer. Die CPC LC-Serie ist auch in einer Hochtemperaturausführung lieferbar und ausgelegt für höheren Druck. Der CPC Messing Stecker mit 6,4 mm Schlauchanschluss ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die CPC Serie bietet eine hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LC22005 - CPC Messing Stecker 7,9 mm Schlauchanschluss, ohne Absperrventil, Buna-N Dichtung
CPC Messing Stecker mit 7,9 mm Schlauchanschluss Der CPC Messing Stecker LC22005 mit einem Schlauchanschluss für 7,9 mm Innendurchmesser. Der CPC Stecker LC22005 besitzt kein Absperrventil. Das Material des Steckers ist verchromtes Messing und der Dichtring ist aus Buna-N. Das Verbindungsstück zur CPC Kupplung mit dem O-Ring, hat ein Maß von ≈ 11,1 mm. Sie können diesen CPC Stecker mit allen CPC-Kupplungen der PLC-, PLC12- und LC-Serie kombinieren.
LCD10004BSPT - Messing Kupplung 1/4" BSPT Außengewinde
Messing Kupplung mit 1/4" BSPT Außengewinde Die Messing Kupplung mit 1/4" BSPT Außengewinde der LC-Serie sind robust. Die Konstruktion aus verchromtem Messing sorgt für lange Lebensdauer. Die LC-Serie ist auch in Hochtemperaturausführung lieferbar. Die Messing Kupplung mit 1/4" BSPT Außengewinde hält höherem Druck stand. Sie ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die Messing Kupplung mit 1/4" BSPT Außengewinde hat ein Absperrventil. Die CPC Kupplung Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind CPC Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
520300 - Plattenmontagemutter aus Acetal für PLC, PLC12, LC, APC, EFC und BreakAway
Plattenmontagemutter aus Acetal für CPC Serien Plattenmontagemutter aus Acetal für CPC Kupplungen und CPC-Stecker der Serien PLC, PLC12, LC, APC, EFC, ZLC und BreakAway.
LCD21006 - CPC Messing Winkelstecker 9,5 mm AD / 6,4 mm ID Klemmringverschraubung
CPC Messing Winkelstecker mit 9,5 mm Klemmringverschraubung Der CPC Messing Winkelstecker mit 9,5 mm Klemmringverschraubung für Kupplungen der LC-Serie ist robust. Die Konstruktion aus verchromtem Messing sorgt für eine lange Lebensdauer. Die CPC LC-Serie ist auch in einer Hochtemperaturausführung lieferbar und ausgelegt für höheren Druck. Der CPC Messing Winkelstecker mit 9,5 mm Klemmringverschraubung ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die CPC Serie bietet eine hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
LC10006BSPT- CPC Messing Kupplung 3/8" BSPT Außengewinde, ohne Absperrventil
CPC Messing Kupplung mit 3/8" BSPT Außengewinde Die CPC Messing Kupplung mit 3/8" BSPT Außengewinde mit der Herstellernummer LC10006BSPT ist sehr robust gefertigt. Diese CPC Messing Kupplung LC10006BSPT besitzt kein Absperrventil. Das Material der Kupplung ist Messing verchromt. Das Verbindungsstück zum Stecker hat ein Innenmaß von ≈ 11 mm. Sie können diese Kupplung mit allen Steckern der PLC-, PLC12- und LC- Serie kombinieren.
LCD12004 - CPC Messing Kupplung 6,4 mm AD / 4,3 mm ID Klemmringverschraubung
CPC Messing Kupplung mit Klemmringverschraubung Die CPC Messing Kupplung mit Klemmringverschraubung der LC-Serie ist robust. Diese Konstruktion aus verchromtem Messing sorgt für lange Lebensdauer. Die LC-Serie ist auch in Hochtemperaturausführung lieferbar und ausgelegt für hohen Druck. Die CPC Messing Kupplung mit Klemmringverschraubung ermöglicht ein bequemes Verbinden und Trennen mit einer Hand. Die CPC Kupplung Serie bietet hohe Flexibilität mit zahlreichen Konfigurationen und Anschlussvarianten und ist sowohl mit den Acetal-Kupplungen der PLC-Serie kombinierbar als auch mit den Polypropylen-Kupplungen der PLC12-Serie. Zudem sind Kupplungen lieferbar, die den Anforderungen der NSF-Norm entsprechen.
731103 / EPDM-Dichtung, O-Ring für PLC, PLC12, LC, APC und NS4
EPDM-Dichtung O-Ring für CPC Kupplung Ersatz-Dichtung aus EPDM für Stecker der Serien PLC, PLC12, LC, APC und NS4
- Betriebsdruck, Temperatur & Werkstoffe
- Schlauchanschlüsse von 6,4 bis 9,5 mm
- NPT-, BSPT- & BSPP-Gewinde
- Klemmring- & PTF-Anschlüsse
- Mit oder ohne Absperrventil?
- Kompatibel mit PLC & PLC12
- High-Temperature-Ausführungen
- LC, PLC oder PLC12?
- Typische Anwendungen
- Häufige Fragen zur LC-Serie
Betriebsdruck, Betriebstemperatur & Werkstoffe der LC-Serie
Die CPC LC-Serie wurde für Anwendungen entwickelt, bei denen eine robuste Metallausführung mit hoher Druckbelastbarkeit benötigt wird.
Betriebsdruck: Vakuum bis 17,3 bar (250 psi)
Betriebstemperatur: -40 °C bis +82 °C / -40 °F bis +180 °F
Werkstoffe der LC-Serie:
- Hauptkomponenten: Messing, verchromt
- Entriegelungstaste: Edelstahl
- Ventil: Acetal
- Ventilfeder: Edelstahl 316
- äußere Feder und Stift: Edelstahl
- O-Ringe: Buna-N
- Oberfläche: Chrom
Die Kombination aus verchromtem Messing und Edelstahlkomponenten sorgt für eine mechanisch robuste Schnellkupplung, während das innenliegende Ventil der Standardausführung aus Acetal besteht.
Bitte beachten: Druck, Temperatur, Medium, Chemikalien und Einsatzumgebung können die Leistungsfähigkeit der Kupplung beeinflussen. Die Eignung muss deshalb für die konkrete Anwendung und die tatsächlich eingesetzten Komponenten geprüft werden.
LC Schnellkupplungen für 6,4 bis 9,5 mm Schlauch
Die CPC LC-Serie ist für Schlauchinnendurchmesser von 6,4 bis 9,5 mm beziehungsweise 1/4" bis 3/8" ausgelegt.
Je nach Ausführung finden Sie im Sortiment insbesondere:
- 6,4 mm / 1/4" Schlauchinnendurchmesser
- 7,9 mm / 5/16" Schlauchinnendurchmesser
- 9,5 mm / 3/8" Schlauchinnendurchmesser
Sowohl Kupplungen als auch Stecker sind mit entsprechenden Schlauchtüllen erhältlich. Je nach Artikel stehen Inline- und Plattenmontageausführungen sowie Varianten mit oder ohne Absperrventil zur Verfügung.
Bei Schlauchtüllen ist der Innendurchmesser des verwendeten Schlauches für die Auswahl maßgeblich.
LC Kupplungen mit NPT-, BSPT- und BSPP-Gewinde
Neben Schlauchtüllen bietet die LC-Serie zahlreiche Gewindeanschlüsse für die direkte Integration in Geräte, Armaturen, Verteiler oder Maschinen.
NPT-Außengewinde
Je nach Ausführung stehen beispielsweise folgende Größen zur Verfügung:
- 1/4" NPT
- 3/8" NPT
NPT ist ein konisches Rohrgewinde. Die Gewindegröße und das Gegenstück müssen zur konkreten Anwendung passen.
BSPT-Außengewinde
Zusätzlich sind LC Komponenten unter anderem mit:
- R 1/4" BSPT
- R 3/8" BSPT
erhältlich.
NPT und BSPT sind unterschiedliche Gewindestandards und sollten trotz teilweise ähnlicher Nenngrößen nicht miteinander verwechselt werden.
Innengewinde
Für bestimmte Einbausituationen stehen außerdem Stecker mit Innengewinde zur Verfügung, beispielsweise:
- 1/4" NPT Innengewinde
- 1/4" BSPP Innengewinde
BSPP ist im Gegensatz zu BSPT ein zylindrisches Rohrgewinde. Die jeweilige Abdichtungsart muss deshalb passend zur Anschlusskonstruktion gewählt werden.
Klemmring- und PTF-Anschlüsse
Für definierte Schlauch- beziehungsweise Rohrabmessungen bietet die LC-Serie zusätzlich ferrulenlose Polytube-Fittings beziehungsweise Klemmringanschlüsse.
Typische Größen sind beispielsweise:
- 6,4 mm Außendurchmesser / 4,3 mm Innendurchmesser
- 9,5 mm Außendurchmesser / 6,4 mm Innendurchmesser
Diese Anschlussart eignet sich insbesondere für halbstarre Leitungen aus Werkstoffen wie Polyethylen, Nylon oder Polyurethan.
Je nach Ausführung sind entsprechende Kupplungen und Stecker als Inline-, Winkel- oder Plattenmontagevariante erhältlich.
LC Schnellkupplung mit oder ohne Absperrventil
Die CPC LC-Serie umfasst sowohl nicht absperrende als auch absperrende Kupplungen und Stecker.
LC ohne Absperrventil
Bei nicht absperrenden Komponenten bleibt der Leitungsweg nach dem Trennen grundsätzlich offen. Diese Varianten eignen sich für Systeme, bei denen vor dem Entkuppeln bereits drucklos geschaltet oder das Medium anderweitig abgesperrt wird.
LCD mit Absperrventil
Bei LCD-Ausführungen mit integriertem Ventil wird der Durchfluss auf der jeweiligen Kupplungsseite beim Trennen automatisch geschlossen.
Damit lassen sich unterschiedliche Systemkonfigurationen aufbauen:
- Kupplung ohne Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker ohne Ventil
- Kupplung mit Ventil + Stecker mit Ventil
Welche Variante geeignet ist, hängt davon ab, ob das Medium beim Entkuppeln auf keiner, einer oder beiden Seiten abgesperrt werden soll.
LC mit PLC und PLC12 kombinieren
Ein wichtiger Vorteil der LC-Serie ist ihre Kompatibilität mit passenden CPC Komponenten der PLC- und PLC12-Serie.
Dadurch können LC Metallkupplungen beziehungsweise Metallstecker beispielsweise mit:
kombiniert werden.
Damit kann beispielsweise eine besonders robuste Metallseite mit einer leichten Kunststoffkomponente kombiniert werden, sofern Kupplungsgröße und technische Ausführung zusammenpassen.
Wichtig: Wird eine LC Komponente mit PLC oder PLC12 kombiniert, gelten für Druck, Temperatur und Medienverträglichkeit die technischen Grenzen aller eingesetzten Einzelkomponenten. Das Gesamtsystem darf deshalb nur innerhalb der Betriebsgrenzen der jeweils am stärksten begrenzenden Komponente eingesetzt werden.
LC High-Temperature-Ausführungen bis 204 °C
Neben der Standard-LC-Serie mit einem Temperaturbereich von -40 °C bis +82 °C bietet CPC spezielle High-Temperature-Ausführungen an.
Je nach Ausführung sind Varianten für Temperaturen bis 204 °C / 400 °F verfügbar.
Diese Sondervarianten unterscheiden sich technisch von der Standardausführung und sollten gezielt anhand von Temperatur, Druck, Medium und Dichtungsanforderungen ausgewählt werden.
Benötigen Sie eine LC Schnellkupplung für Temperaturen oberhalb von +82 °C, unterstützen wir Sie gerne bei der Auswahl beziehungsweise Anfrage einer passenden Hochtemperaturausführung.
Buna-N-O-Ringe in der Standardausführung
Die Standardausführung der LC-Serie verwendet Buna-N beziehungsweise NBR als O-Ring-Werkstoff.
Der geeignete Dichtungswerkstoff hängt jedoch immer vom transportierten Medium, der Temperatur und weiteren Betriebsbedingungen ab. Die chemische Verträglichkeit sollte deshalb für die konkrete Anwendung geprüft werden.
Für bestimmte CPC Anwendungen beziehungsweise Sonderausführungen können weitere Dichtungsoptionen verfügbar sein. Maßgeblich sind immer die technischen Daten des konkret ausgewählten Artikels.
Gerade, Winkel- und Plattenmontage-Ausführungen
Die LC-Serie bietet unterschiedliche Bauformen für verschiedene Einbausituationen.
Inline-Kupplungen
Inline-Ausführungen werden frei innerhalb der Leitung eingesetzt und eignen sich insbesondere für flexible Schlauchsysteme und Maschinenbaugruppen.
Winkelstecker
Gewinkelte LC Stecker ermöglichen eine Leitungsumlenkung direkt an der Kupplungsstelle. Dadurch kann der benötigte Einbauraum hinter der Verbindung reduziert werden.
Plattenmontage
LC Kupplungen und Stecker für die Plattenmontage lassen sich fest an Gerätewänden, Maschinengehäusen, Panels oder Montageplatten installieren.
Je nach Variante stehen Plattenmontageanschlüsse mit Schlauchtülle, Klemmring-/PTF-Verbindung oder Gewinde zur Verfügung.
Hoher Betriebsdruck bis 17,3 bar
Mit einem spezifizierten Betriebsdruck von Vakuum bis 17,3 bar bietet die LC-Serie einen deutlich höheren Druckbereich als die kompatiblen Standardserien PLC und PLC12.
Das macht die LC insbesondere für Anwendungen interessant, bei denen eine robuste Metallkupplung und ein höherer zulässiger Systemdruck gefragt sind.
Bei Kombination mit einer PLC- oder PLC12-Komponente darf jedoch nicht automatisch der maximale LC-Druck auf die gesamte Verbindung übertragen werden. Entscheidend ist immer die schwächste beziehungsweise am niedrigsten spezifizierte Komponente des Systems.
LC, PLC oder PLC12 – welche CPC Serie passt?
LC, PLC und PLC12 verwenden eine kompatible Kupplungsschnittstelle, unterscheiden sich jedoch deutlich bei Werkstoffen und Betriebsbedingungen.
| Serie | Hauptwerkstoff | Standard-Dichtung | Betriebsdruck | Betriebstemperatur |
|---|---|---|---|---|
| LC | Messing, verchromt | Buna-N | Vakuum bis 17,3 bar | -40 bis +82 °C |
| PLC | Acetal | Buna-N | Vakuum bis 8,3 bar | -40 bis +82 °C |
| PLC12 | Polypropylen | EPDM | Vakuum bis 8,3 bar | 0 bis +71 °C |
LC ist insbesondere für Anwendungen interessant, bei denen eine robuste Metallausführung und ein höherer Betriebsdruck erforderlich sind.
PLC bietet eine leichte Acetal-Ausführung mit großer Anschlussvielfalt.
PLC12 verwendet Polypropylen und EPDM und ist insbesondere dann interessant, wenn diese Werkstoffkombination aufgrund der Medien- oder Prozessanforderungen bevorzugt wird.
NSF-Ausführungen für ausgewählte Anwendungen
Für die LC-Serie sind außerdem spezielle Ausführungen erhältlich, für die CPC eine NSF-Option für entsprechende Food- beziehungsweise Wasseranwendungen anbietet.
Dies bedeutet jedoch nicht, dass automatisch jede LC Kupplung eine entsprechende Zertifizierung besitzt. Wenn eine konkrete NSF-Anforderung besteht, muss die jeweilige Produktvariante gezielt anhand ihrer Freigaben ausgewählt werden.
Typische Anwendungen der CPC LC-Serie
Die Kombination aus verchromtem Messing, hohem Betriebsdruck und zahlreichen Anschlussvarianten macht die LC-Serie für anspruchsvolle industrielle Fluid- und Gasanwendungen interessant.
Typische Einsatzbereiche sind beispielsweise:
- Reinluftanlagen
- Fermentation
- Papierfabrikation
- Laserkühlsysteme
- Verpackungsanlagen
- Sauerstoffverdichter
- Fluid- und Gastechnik
- Maschinen- und Anlagenbau
- Geräte- und Apparatebau
- industrielle Kühlsysteme
- OEM-Anwendungen
Für die konkrete Anwendung müssen Medium, Druck, Temperatur, Anschlussart, Dichtung und gegebenenfalls erforderliche Zulassungen berücksichtigt werden.
Weitere CPC Schnellkupplungsserien
- CPC Schnellkupplungen im Überblick
- CPC PLC-Serie – kompatible Acetal-Ausführung
- CPC PLC12-Serie – kompatible Polypropylen-Ausführung
- CPC MC-Serie – kleinere kompatible Metallserie
- CPC NS4-Serie
- CPC Colder Products
Viele CPC LC Kupplungen, Stecker und Ersatzteile erhalten Sie im Schellen-Shop auch in kleinen Stückzahlen. Bei Fragen zu Schlauchgröße, Gewinde, Absperrventil, Druckbereich, Hochtemperaturausführung oder Kompatibilität unterstützen wir Sie gerne bei der technischen Auswahl.
Häufige Fragen zur CPC LC-Serie
Was ist die CPC LC-Serie?
Die LC-Serie ist eine robuste CPC Schnellkupplungsbaureihe aus verchromtem Messing. Sie wurde für Fluid- und Gasanwendungen mit erhöhten Anforderungen an Druck, Temperatur und mechanische Belastbarkeit entwickelt.
Wie hoch ist der Betriebsdruck der LC-Serie?
Der Betriebsdruck reicht von Vakuum bis 17,3 bar beziehungsweise 250 psi.
Welche Betriebstemperatur ist bei der LC-Serie zulässig?
Die Standardausführung ist für -40 °C bis +82 °C beziehungsweise -40 °F bis +180 °F spezifiziert.
Aus welchen Materialien besteht die LC-Serie?
Die Hauptkomponenten bestehen aus verchromtem Messing. Das Ventil besteht aus Acetal, die Ventilfeder aus Edelstahl 316 und die Standard-O-Ringe aus Buna-N.
Welche Schlauchgrößen gibt es bei LC Kupplungen?
Die LC-Serie deckt Schlauchinnendurchmesser von 6,4 bis 9,5 mm beziehungsweise 1/4" bis 3/8" ab. Typische Größen sind 6,4, 7,9 und 9,5 mm.
Gibt es LC Schnellkupplungen mit Absperrventil?
Ja. Die LC-Serie umfasst Stecker und Kupplungen mit und ohne Absperrventil. Bei absperrenden Ausführungen wird der Durchfluss beim Trennen auf der jeweiligen Seite geschlossen.
Ist LC mit PLC kompatibel?
Ja. Passende LC Stecker und Kupplungen können mit entsprechenden Komponenten der PLC-Serie kombiniert werden.
Ist LC mit PLC12 kompatibel?
Ja. Die LC-Serie ist auch mit passenden Komponenten der PLC12-Serie kompatibel.
Was ist der Unterschied zwischen LC und PLC?
LC verwendet verchromtes Messing und ist standardmäßig bis 17,3 bar spezifiziert. PLC besteht überwiegend aus Acetal und ist bis 8,3 bar ausgelegt. Beide Serien besitzen eine kompatible Kupplungsschnittstelle.
Gibt es die LC-Serie für Temperaturen über 82 °C?
Ja. CPC bietet spezielle High-Temperature-Versionen an, die je nach Ausführung für Temperaturen bis 204 °C beziehungsweise 400 °F ausgelegt sind.
Welche Gewinde gibt es bei LC Kupplungen?
Je nach Ausführung stehen unter anderem 1/4" und 3/8" NPT, R 1/4" und R 3/8" BSPT sowie 1/4" NPT und 1/4" BSPP als Innengewinde zur Verfügung.
Sind alle LC Kupplungen NSF-zertifiziert?
Nein. Für die LC-Produktfamilie sind spezielle NSF-Ausführungen beziehungsweise entsprechende Optionen erhältlich. Ob eine konkrete Kupplung die benötigte Freigabe besitzt, muss anhand der jeweiligen Produktausführung geprüft werden.
